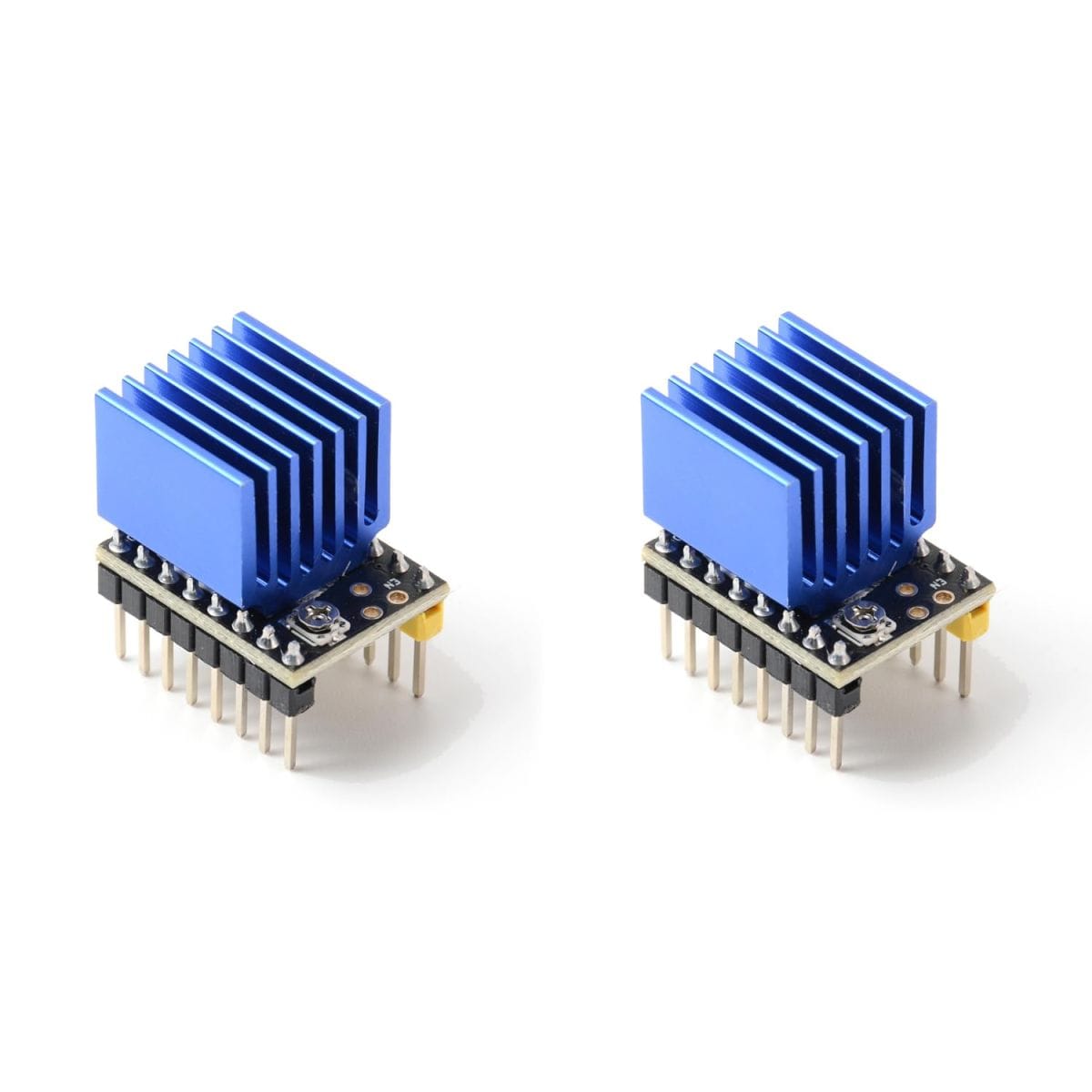

TMC2209 stepper vezérlő modul (hűtőbordával) [2A@5..36V]

Leírás

A TMC2209 stepper vezérlő modul (hűtőbordával) [2A@5..36V] olyan kis méretű léptetőmotor-meghajtó modul, amelyet főleg ott érdemes beépíteni, ahol a motor nem csak forogjon, hanem kulturáltabban, kevesebb hallható zajjal és finomabb mikrolépéses járással dolgozzon. 3D nyomtatóban, kis CNC-ben, gravírozóban vagy robotikai mozgatásban a zaj, a rezonancia és az árambeállítás ugyanúgy része a végeredménynek, mint maga a motor.

A modul nem önálló mozgásvezérlő. Szüksége van egy vezérlő elektronikára, amely STEP és DIR jelekkel vagy UART kapcsolaton keresztül parancsot ad neki. A motor tápját, a logikai tápot, a közös GND-t, a tekercspárokat és az áramkorlátot beépítés előtt külön kell ellenőrizni, mert egy rossz motorbekötés vagy túl magasra állított áram hamarabb okoz hibát, mint maga a vezérlési mód.

A döntő kérdés nem az, hogy a TMC2209 papíron hány amperes, hanem hogy a konkrét panel, a hűtőborda, a levegőáramlás és a motoráram együtt milyen hőterhelést ad. A hűtőborda tartozék, de zárt dobozban vagy több tengely egymás mellett dolgozva ez még nem old meg minden melegedési gondot.

A modul jó irány, ha A4988 vagy TMC2208 jellegű kártyáról lépnél halkabb és jobban hangolható léptetőmotoros hajtás felé. Akkor viszont nem ezt kell erőltetni, ha nagy NEMA23 motorhoz, tartós ipari terheléshez vagy több amperes, külön meghajtót igénylő tengelyhez keresel megoldást. A termékoldali adatok a modulnál 4.75-36 V tartományt, az IC gyári háttere 4.75-29 V tartományt ad meg, ezért 29 V felett a felhasználási környezetet kézzel ellenőrizni kell.

A TMC2209 stepper vezérlő modul (hűtőbordával) [2A@5..36V] a vezérlőpanel és a bipoláris léptetőmotor közé kerül. A vezérlőpanel állítja elő a léptetőjelet és az irányjelet, a TMC2209 pedig a motor két tekercspárán folyó áramot kezeli.

Ez a szerep különösen akkor látszik meg, amikor a mechanika kis sebességen mozog, irányt vált, finom pozíciót tart vagy több tengely egyszerre fut. Ilyenkor a mikrolépés, az áramkorlát, a motor rezonanciája és a meghajtó hőmérséklete együtt határozza meg, hogy a szerkezet mennyire lesz nyugodt járású.

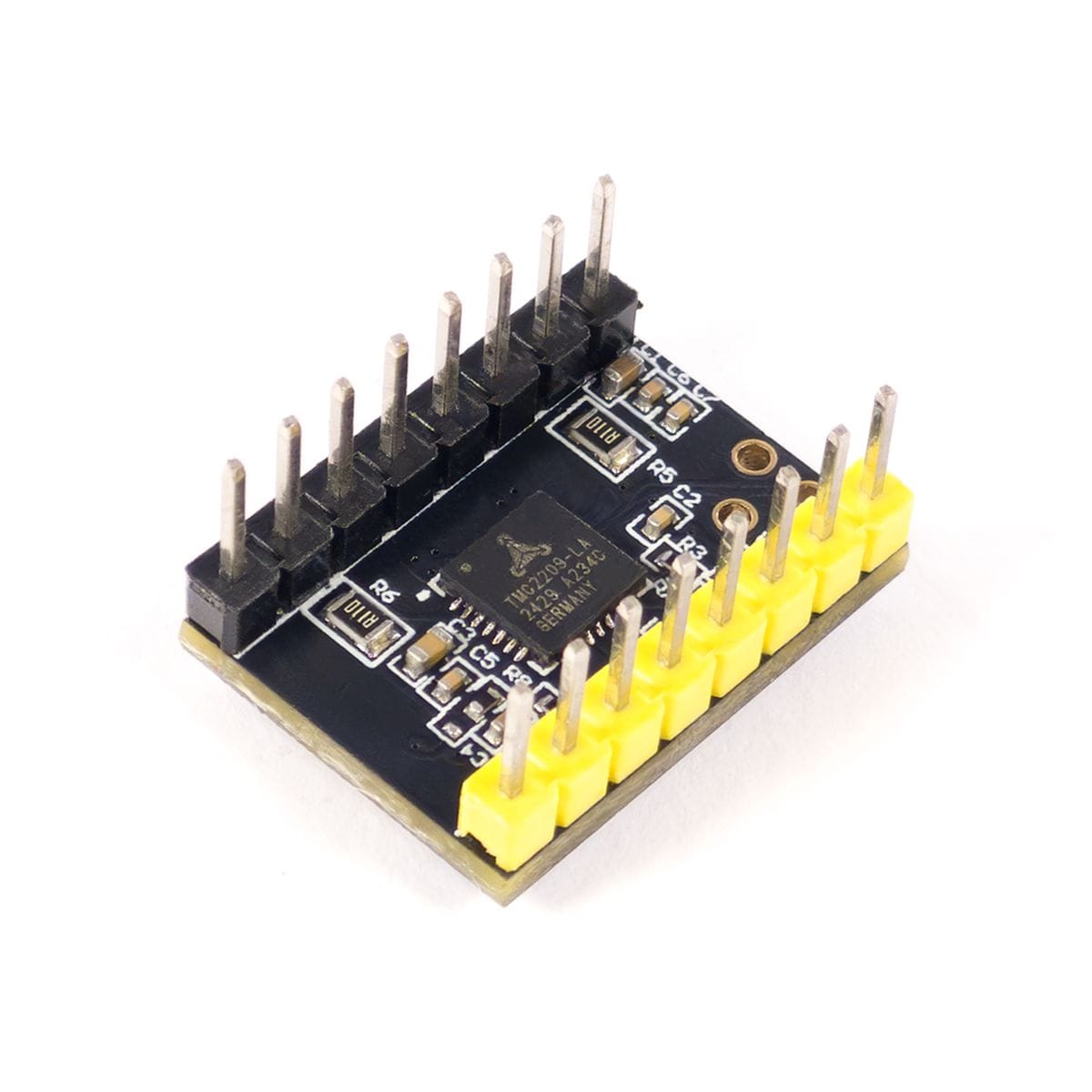

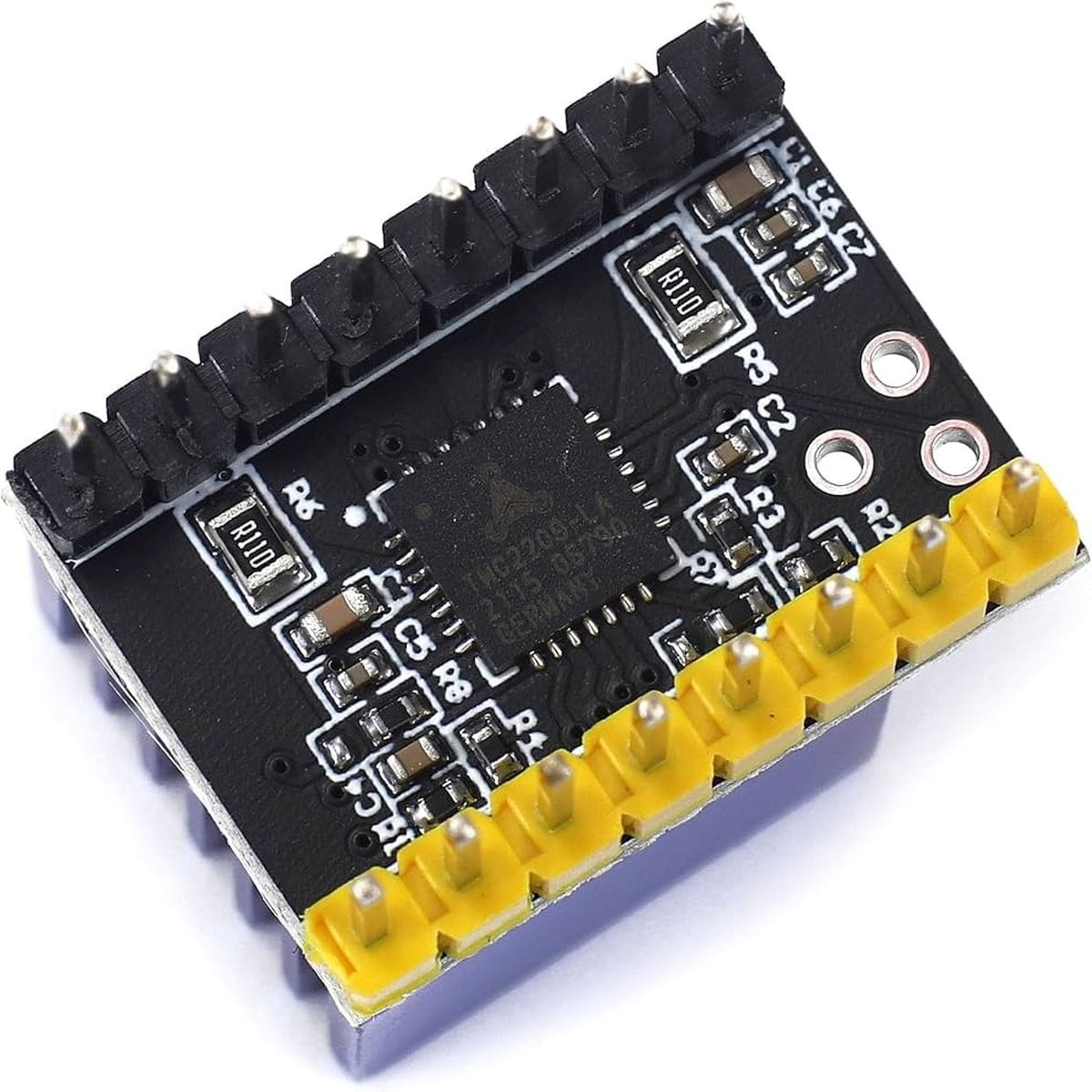

Azaz a TMC2209 stepper vezérlő modul (hűtőbordával) [2A@5..36V] egy TMC2209 IC-re épülő, Step/Dir vagy UART vezérlésű, kétfázisú bipoláris léptetőmotor-meghajtó modul hűtőbordával, kis CNC, 3D nyomtató, gravírozó és robotikai tengelyekhez.

Működés és beépítés

Step/Dir módban a vezérlő egy STEP impulzussal léptet, a DIR jel pedig az irányt adja meg. Ez a megszokott CNC shield, RAMPS és Arduino környezetben is jól kezelhető, mert a mozgásvezérlés a fő elektronikán marad.

UART módban a TMC2209 több beállítása szoftverből hangolható. Ilyenkor a csendes járás, a mikrolépés, a diagnosztika és bizonyos haladó funkciók jobban kézben tarthatók, de a bekötés és a firmware-beállítás is több figyelmet kér.

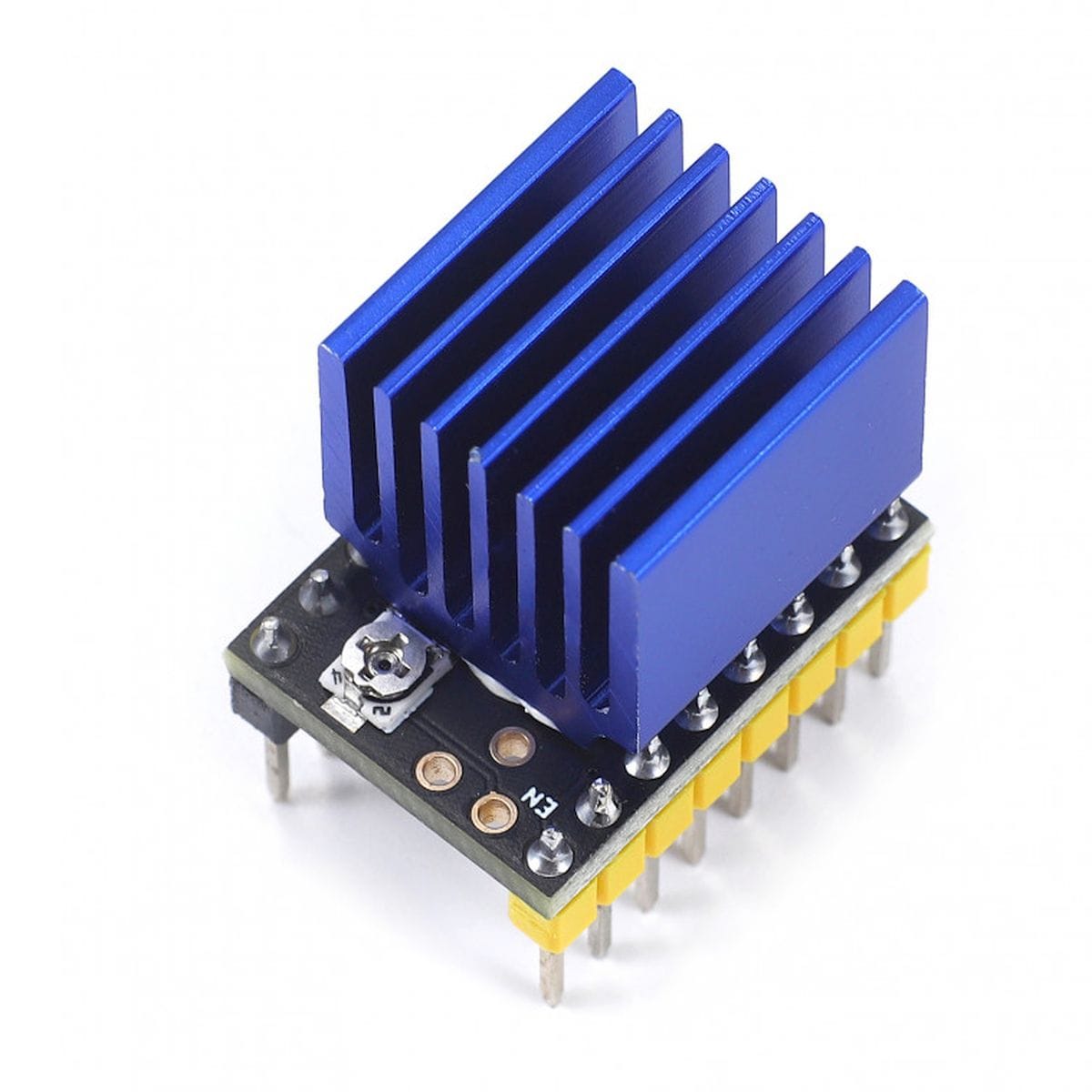

A hűtőbordát a chip felőli hőtermelő részre kell ragasztani. A motoráramot beépítéskor alacsonyabb értékről érdemes indítani, majd terhelés alatt ellenőrizni a motor nyomatékát, a kihagyott lépéseket és a modul melegedését. A potméteres áramkorlát túltekerése a TavIR oldalon külön figyelmeztetésként szerepel: szélső állásban előfordulhat, hogy nem mérhető rajta értelmezhető feszültség, az áramlimit pedig nem a várt módon viselkedik.

Felhasználási példák

• 3D nyomtató tengelymeghajtás, ahol a motorhang csökkentése és az egyenletesebb mikrolépés számít.
• Kis CNC gép X, Y vagy Z tengelye, ha a motoráram belefér a modul hőkeretébe.
• Lézergravírozó vagy rajzgép, ahol a finom sebességtartás és a nyugodt mozgás fontosabb, mint a nagy áram.
• Arduino alapú robotikai mozgatás, például lineáris csúszka, adagoló vagy forgató mechanika.
• Kamera slider, forgatóasztal vagy pozicionáló szerkezet, ahol alacsony sebességen sem jó a darabos motorjárás.
• Oktatási és prototípus környezet, ahol a Step/Dir és UART vezérlés közti különbség gyakorlatban is bemutatható.
• A4988 vagy DRV8825 jellegű modul cseréje olyan panelen, ahol a kiosztás, a tápfeszültség és az engedélyező jelek ellenőrizhetők.

Kompatibilitás és beüzemelés

A TavIR termékoldal RAMPS 1.4 és CNC shield használatot említ, de beépítés előtt a modul orientációját, a motor tekercspárjait és a logikai tápot ellenőrizni kell. A StepStick-szerű moduloknál a fordított behelyezés, a motor menet közbeni kihúzása és a közös GND hiánya gyakori hibaforrás.

Döntés előtt ellenőrizendő adatok

• A motor névleges fázisárama illeszkedik-e a TMC2209 modul hűtési lehetőségeihez.
• A vezérlőpanel foglalata, kiosztása és engedélyező logikája egyezik-e a moduléval.
• A motor tápfeszültsége belefér-e a ténylegesen használt tartományba.
• A projektben elég-e a Step/Dir vezérlés, vagy kell UART állítás és diagnosztika.
• A mechanika elbírja-e a szenzor nélküli végálláskeresés hangolási igényét, ha StallGuard4 funkciót is használnál.
• Van-e hely hűtőbordának és levegőáramlásnak a vezérlődobozban.
• Egy tengelyes próba után hogyan viselkedik a modul több tengely egyidejű mozgásánál.

Használati korlátok és mikor ne ezt válaszd

• Ne ezt válaszd nagyáramú NEMA23 vagy nagyobb motorhoz, ahol tartósan több amperes meghajtás kell.
• Ne ezt válaszd ipari gép főhajtásához, ha különálló, sorkapcsos, nagy hűtőfelületű stepper driver szükséges.
• Ne ezt válaszd akkor, ha a rendszered motorfeszültsége 29 V felett futna, és nincs külön ellenőrizve a modulváltozat teljes feszültségtűrése.
• Ne ezt válaszd akkor, ha a vezérlőpanel kiosztása ismeretlen, mert a StepStick-szerű moduloknál a hasonló forma nem mindig jelent azonos bekötést.
• Ne ezt válaszd olyan helyre, ahol a motoráramot nem lehet mérni vagy beállítani, mert a TMC2209 jó működése az áramkorláton múlik.
• Ne ezt válaszd zárt, meleg dobozba hűtés nélkül, ha a motor nagy terheléssel vagy hosszú ideig tartó pozíciótartással dolgozik.

Műhelytitok

A TMC2209 akkor szokott jó eredményt adni, amikor nem a névleges felső áramhatárt próbáljuk kipréselni belőle, hanem a motorhoz és mechanikához igazítjuk. Egy laza szíj, szoruló csúszka vagy rosszul mért tekercspár a meghajtó cseréje után is hibát fog adni. Először a mechanikát és a motorbekötést érdemes rendbe tenni, utána jön a Vref, a mikrolépés és az UART finomhangolás.

Műszaki jellemzők

Kivezetés

(Az áramkörön szitázva.)

• #Enable: működés engedélyezés/tiltás,
• MS1-3: mikrolépések beállítása, pull-down (lehúzó ellenállás) integrálva,
• #Reset: egész lépésű állapot beállítása (mikrolépés nullázás); aktív esetben: kimenet tiltva,
• #Sleep: alvó mód aktiválás,
• Step: léptetőjel, felfutó élre lép,
• Dir: irányjel (Step jel előtt be kell állítani),
• Vmotor: motor tápfeszültség,
• Gnd: rendszer közös GND,
• Vdd: vezérlő tápfeszültség.

Dokumentáció

• TCM2208/TMC2209 beállítási leírás, adatlap
• TMC220x adatlap

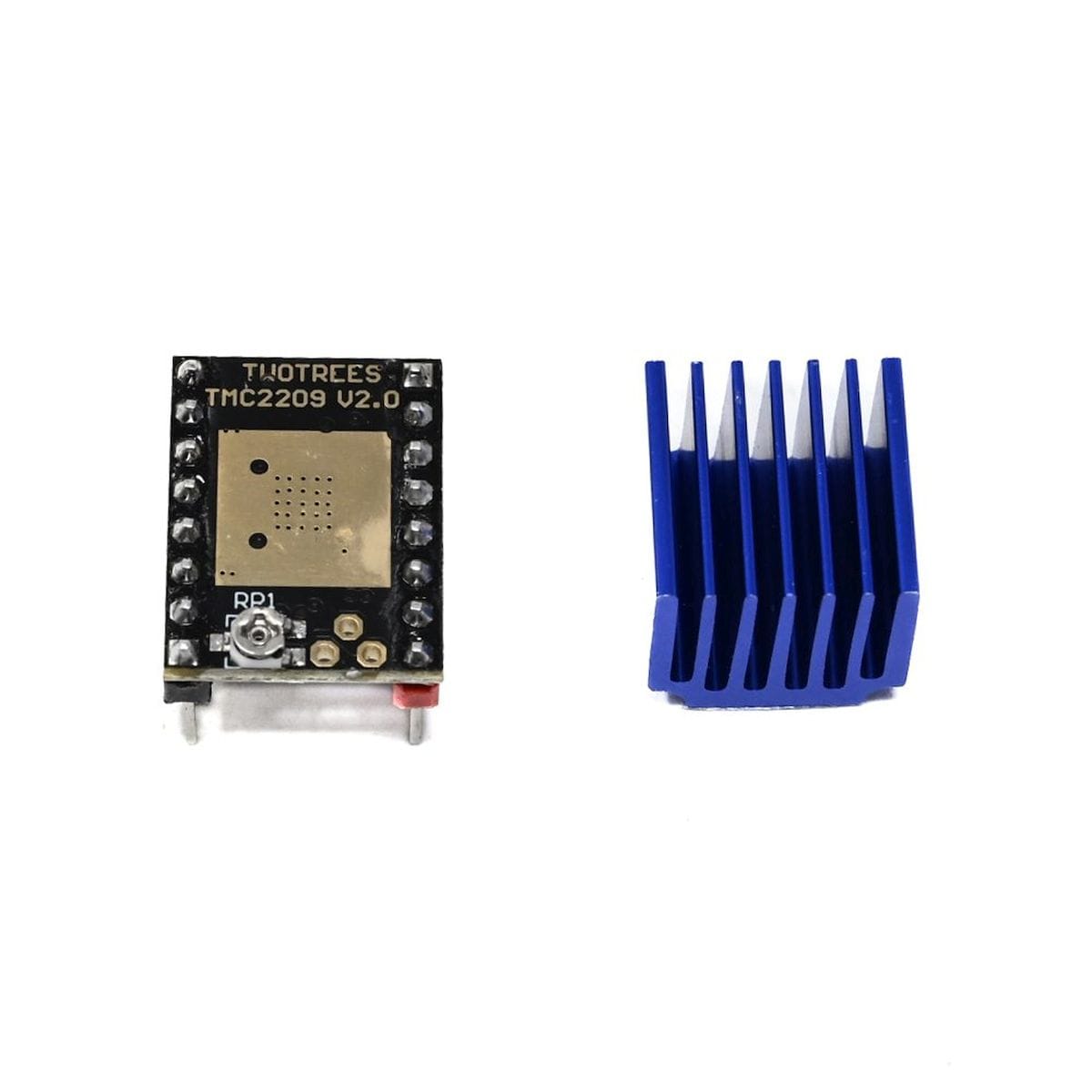

Csomag

• 1 x léptetőmotor vezérlő modul
• 1 x ragasztós hűtőborda
