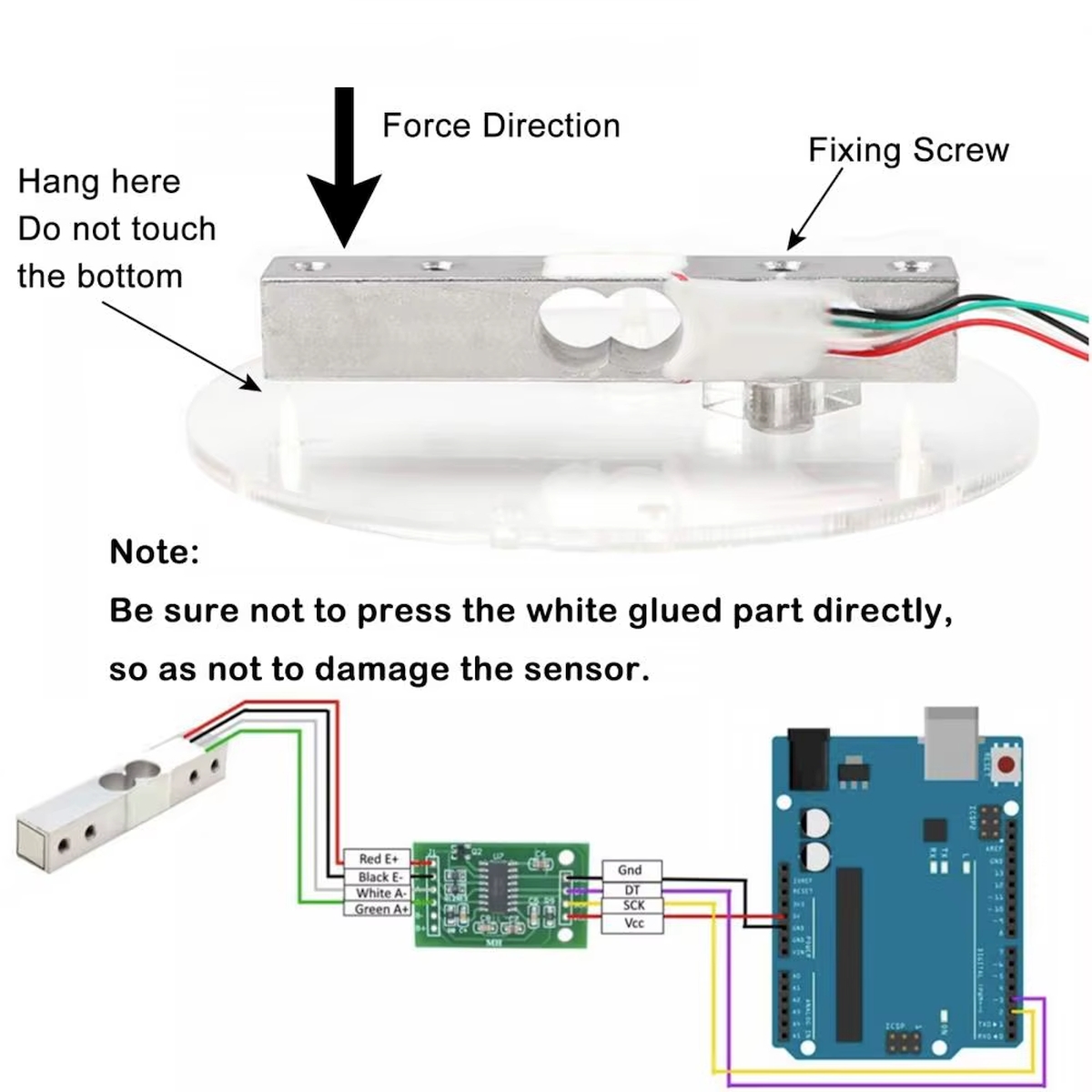

Terhelésmérő cella szerelési ábrája Arduino panellel, HX711 jellegű modullal, vezetékekkel és nyilakkal jelölt erőhatás irányával súlymérő projekthez.

Mérleg súlymérő cella (1kg)

Name: Mérleg súlymérő cella (1kg)
Brand: TavIR
SKU: T94315
Price: 1650 HUF
Availability: InStock

1.650Ft (1.299Ft+ÁFA)

10 készleten

Cikkszám: T94315 Kategóriák: Erőhatás (súly/tömegmérés), Műszer Márka: TavIR

Cikkszám: T94315

Leírás

A mérleg súlymérő cella akkor kell egy fejlesztéshez, amikor a projektedben már nem elég azt tudni, hogy “van-e valami” a mérőlapon, tartályban vagy tölcsérben: azt is szeretnéd mérni, mennyi. Egy kisméretű, 1 kg-ig használható terhelésmérő celláról van szó, amelyet saját mérleg, adagolásfigyelés, tartályszint-követés vagy tömegméréses prototípus építéséhez tudsz bevetni.

A cella kis szintű analóg mérőjelet ad, ezért mikrokontrolleres projektekhez önmagában még nem elég: a jel kiolvasásához HX711 vagy hasonló mérőcella-erősítő/ADC modul javasolt. Így már Arduino, ESP32, ESP8266 vagy más vezérlő felé is feldolgozhatóvá válik az adat.

Fontos: ez nem egy kész mérleg, hanem annak egyik alapvető érzékelőeleme. A pontos méréshez megfelelő mechanikai rögzítés, stabil mérőlap, helyes terhelésirány és kalibráció szükséges. Nem középpontos terheléshez készült, ezért beépítéskor érdemes figyelni arra, hogy a szerkezet ne csavarja, ne üsse, és ne terhelje túl a cellát.

Miért jó választás?

Mert egyszerű alapot ad olyan projektekhez, ahol a tömegadatból szeretnél döntést, kijelzést vagy vezérlést készíteni.

Egy mérős projekt elsőre ártalmatlannak tűnik: kell egy lap, ráteszed a tárgyat, és már mérsz is. Aztán hamar kiderül, hogy a stabil tömegméréshez fontos a mechanika, a jelkiolvasás és a kalibráció is. Ez a mérőcella abban segít, hogy a fizikai terhelésből mérhető elektromos jel legyen:

1 kg-ig használható kisméretű mérlegekhez,
tartályok, tölcsérek vagy mérőlapok méréséhez,
HX711 mérőcella modullal egyszerűen illeszthető mikrokontrolleres rendszerekhez,
alumínium ötvözetű kivitelben készül,
IP67-es védelemmel rendelkezik,
max. 300 × 300 mm-es mérőlapokhoz használható.

A lényeg: nem csak egy újabb szenzor kerül az asztalodra, hanem egy olyan mérési alap, amiből saját digitális mérleg, adagoló, készletszint-figyelő vagy laboros mérőprojekt épülhet.

Mire használhatod?

1 cellás mérleget építenél,
kisebb tartály vagy tölcsér tömegét szeretnéd mérni,
adagolási folyamatot figyelnél,
Arduino vagy ESP alapú mérőrendszert készítesz,
mérési adatot szeretnél kijelzőre, soros monitorra vagy hálózatra továbbítani,
oktatási, maker vagy laboros prototípushoz keresel súlymérő érzékelőt,
a tömegváltozás alapján szeretnél riasztást, naplózást vagy vezérlést indítani.

Neked jó lehet?

Neked való, ha már építettél mikrokontrolleres áramkört, és most olyan projektet készítenél, ahol a fizikai terhelésből szeretnél használható adatot kapni.

Jó választás Arduino, ESP32, ESP8266 vagy Raspberry Pi alapú kísérletekhez, saját mérleg építéséhez, oktatási demonstrációhoz, műhelyes mérési feladatokhoz és olyan beágyazott rendszerekhez, ahol 1 kg-ig kell tömeget figyelni.

Fontos! A mérőcella mellé a jel feldolgozásához mérőerősítő/ADC modul szükséges. A pontos értékhez a rendszert kalibrálni kell, és a mechanikai kialakítás is számít: a pontatlan rögzítés, a túlterhelés vagy az oldalirányú erő rontja a mérési eredményt.

Főbb jellemzők

1 kg terhelhetőségű mérleg súlymérő cella
Terhelhetőség: 0,01 kg-tól 1 kg-ig
1 cellás mérleg építéséhez használható
Tartályok, tölcsérek és kisebb mérőlapok mérésére alkalmas
HX711 mérőcella modul használata javasolt
4 pólusú mérőkábel
Nem középpontos terheléshez
Alumínium ötvözet kivitel
IP67-es védelem
Max. 300 × 300 mm-es mérőlapokhoz
Típus: YZC-131, stb.

Technikai jellemzők

Hiba: 0,017% a max. jelszinten (F.S.)
Érzékenység: 2mV/V +/- 0.5%
A hőmérséklet nullára gyakorolt hatása: 0,002% /°C
A hőmérséklet hatása a max. jelszintre: 0,002% /°C
Termikus kompenzáció: -10°C /+50°C
Működési hőmérséklet: -20°C /+60°C
Kúszási hiba 30 perc után: 0,02% F.S.
Max tápfeszültség: 15 VDC
Bemeneti ellenállás: 1100 ± 20 Ohm
Kimeneti ellenállás: 1000 ± 20 Ohm
Szigetelési ellenállás > 5000 MOhm
Megengedett túlterhelés: 150% F.S.
Törési terhelés > 300% F.S.
4 pólusú mérőkábel
nem középpontos terheléshez
alumínium ötvözet
IP67-es védelem
Terhelhetőség: 0.01 kg-tól 1 kg-ig
max. 300 X 300 mm-es mérőlapokhoz
Típus: YZC-131, stb.

Csomag

1x 1kg terhelhetőségű mérőcella

További információk

Tömeg	0,080 kg
Méretek	7 × 4 × 1 cm
Cikkszám	T94315
Méret	1kg
Protokoll	Egyedi
Szenzor	Tömeg

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Mérleg súlymérő cella (1kg)” értékelése elsőként

Kérdés: Mire való az 1 kg-os mérleg súlymérő cella?
Válasz: Az 1 kg-os mérleg súlymérő cella kis tömegű tárgyak, adagok, tartályok vagy tölcsérek tömegének mérésére használható 0,01 kg és 1 kg között. DIY digitális mérleg, Arduino mérlegprojekt, adagolórendszer vagy mikrokontrolleres súlymérés készítéséhez jó alap, ha a mérési tartomány viszonylag kicsi, de stabil és ismételhető tömegmérésre van szükség.

Kérdés: Mikor jó választás az 1 kg-os load cell egy mérlegprojekthez?
Válasz: Akkor jó választás, ha a mérendő tömeg várhatóan nem haladja meg az 1 kg-ot, és fontos a kis terhelések érzékelése. Ilyen lehet például laborjellegű kísérlet, konyhai adagolás, kis tartály tömegfigyelése, oktatási Arduino projekt vagy olyan automatizált mérőrendszer, ahol a súlyváltozás alapján kell döntést hozni.

Kérdés: Használható Arduino, ESP32 vagy ESP8266 alapú rendszerben?
Válasz: Igen, a mérőcella Arduino, ESP32, ESP8266 és más mikrokontrolleres rendszerekben is használható, de közvetlen analóg bemenetre általában nem célszerű kötni. A mérőcella nagyon kis feszültségváltozást ad, ezért precíziós mérlegcella-erősítőre és ADC modulra, például HX711 modulra van szükség a digitális feldolgozáshoz.

Kérdés: Miért ajánlott HX711 modult használni a mérőcellához?
Válasz: A HX711 egy mérlegcellákhoz és nyúlásmérő bélyegekhez használható precíziós 24 bites ADC modul. A feladata, hogy a mérőcella kis jelszintű analóg változását erősítse és digitális adattá alakítsa. Így a mikrokontroller stabilabban tudja kiolvasni a tömegértéket, mint egy hagyományos analóg bemeneten keresztül.

Kérdés: Hogyan kell mechanikusan beépíteni az 1 kg-os mérlegcellát?
Válasz: A mérőcellát stabil alapra kell rögzíteni úgy, hogy a terhelés a cella érzékelő részén keresztül hasson. A mérőlap mérete legfeljebb körülbelül 300 × 300 mm legyen, és kerülni kell a feszülő, csavarodó vagy oldalirányban terhelt szerelést. A pontos méréshez a mechanikai kialakítás legalább olyan fontos, mint az elektronika és a szoftveres kalibráció.

Kérdés: Milyen tipikus hibák fordulnak elő mérőcella használatakor?
Válasz: Gyakori hiba a rossz vezetékbekötés, a közös föld hiánya, a zajos tápellátás, a mechanikailag feszült rögzítés, a túl nagy mérőlap vagy a kalibráció kihagyása. Hibát okozhat az is, ha a mérőcellát túlterhelik, vagy a súly nem a tervezett irányban terheli a cellát. Ilyenkor a mért érték ugrálhat, lassan elcsúszhat vagy teljesen irreális tömeget mutathat.

Kérdés: Szükséges kalibrálni a mérőcellát használat előtt?
Válasz: Igen, a mérőcellát minden gyakorlati mérlegprojektben kalibrálni kell. A kalibráció során egy ismert tömeg alapján állítható be a szoftveres szorzó, amelyből a mikrokontroller a nyers HX711 mérési adatból grammot vagy kilogrammot számol. A pontos eredményhez érdemes nullázást, átlagolást és terhelés utáni ellenőrző mérést is használni.

Kérdés: Milyen pontosság várható egy 1 kg-os súlymérő cellától?
Válasz: A pontosságot nem csak a mérőcella névleges hibája határozza meg, hanem a mechanikai szerelés, a tápfeszültség stabilitása, a kábelezés, a hőmérséklet, az ADC modul és a szoftveres szűrés is. A cella 2 mV/V érzékenységű, ezért kis jelszinttel dolgozik; emiatt precíz bekötés, stabil rögzítés és jól beállított HX711 olvasás szükséges az ismételhető tömegméréshez.

Kérdés: Használható tartályok vagy tölcsérek tömegének mérésére?
Válasz: Igen, az 1 kg-os mérőcella alkalmas kis tartályok, tölcsérek vagy adagolóegységek tömegének figyelésére, ha a teljes terhelés az 1 kg-os mérési tartományon belül marad. Ilyenkor a tartály saját tömegét szoftveresen nullázni lehet, majd a rendszer a hozzáadott anyag tömegét méri. Automatizált adagoláshoz, kísérleti mérőrendszerhez és oktatási projekthez is jól illeszkedik.

Kérdés: Mire kell figyelni túlterhelés és környezeti hatások esetén?
Válasz: A mérőcella megengedett túlterhelése 150% F.S., a törési terhelése pedig 300% F.S. feletti, de a pontos mérés érdekében nem ajánlott tartósan a névleges 1 kg felett használni. Az IP67 védelem kedvezőbb környezeti tűrést ad, de a csatlakozásokat, az elektronikát és a HX711 modult külön védeni kell nedvességtől, mechanikai sérüléstől és elektromos zajtól.
