TMC2208 stepper vezérlő modul (hűtőbordával) [1.4A@5..36V]

Leírás

A TMC2208 stepper vezérlő modul (hűtőbordával) [1.4A@5..36V] olyan kisméretű léptetőmotor-meghajtó modul, amelyet 2 fázisú bipoláris léptetőmotorok vezérlésére lehet beépíteni mikrokontrolleres, 3D nyomtatós, CNC-s és robotikai rendszerekbe. A modul fő szerepe nem az, hogy nagy motorokat hajtson, hanem hogy kis és közepes áramú tengelyeknél halkabb, finomabb járást adjon a hagyományos A4988 jellegű meghajtókhoz képest.

A TMC2208 stepper vezérlő modul (hűtőbordával) [1.4A@5..36V] STEP/DIR vezérléssel egyszerűen illeszthető olyan vezérlőkhöz, ahol a firmware vagy a mikrokontroller már léptetőjelet és irányjelet állít elő. UART kapcsolattal mélyebb beállításokra is képes, de alapmozgatáshoz nem feltétlenül kell soros konfigurációt használni.

A választásnál az első szűrő a motor árama és a hűtés. A TMC2208 család nem nagyáramú ipari tengelyekhez való; akkor dolgozik jól, ha a motor árama, a tápfeszültség, a hűtőborda és a környezeti légmozgás együtt rendben van. A névben szereplő 1.4 A értelmezése moduloldalon szerkesztői ellenőrzést igényel: !!!

A TMC2208 stepper vezérlő modul (hűtőbordával) [1.4A@5..36V] egy tengely meghajtására való léptetőmotor-driver. A vezérlő oldalon STEP és DIR jeleket kap, a motoroldalon pedig a két tekercspárt hajtja meg szabályozott árammal.

3D nyomtatóban, kisebb CNC-ben vagy gravírozóban akkor érdekes, amikor a motor hangja, a mikrolépés simasága és a kisebb sebességű mozgás kulturáltabb viselkedése számít. A modul nem pótolja a jó mechanikát, a megfelelő tápot és a pontos árambeállítást; ha ezek hibásak, a halk driver is melegedhet, kihagyhat lépést vagy véletlenszerű hibákat okozhat.

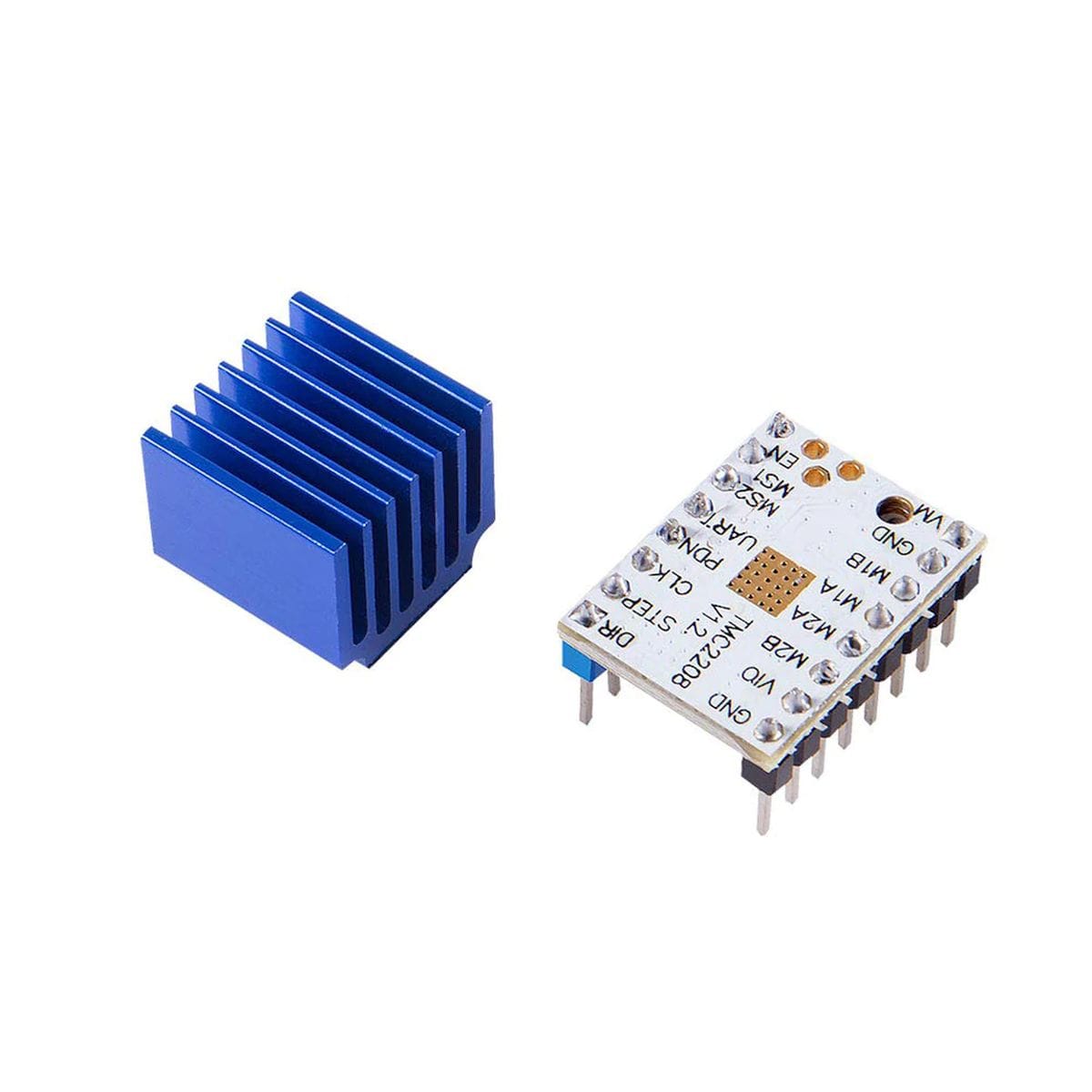

Azaz a TMC2208 stepper vezérlő modul (hűtőbordával) [1.4A@5..36V] egy SilentStepStick formátumú, STEP/DIR és UART vezérlésre alkalmas TMC2208 alapú bipoláris léptetőmotor-meghajtó, hűtőbordával és kézi áramkorlát-beállítással.

Működés és beépítés

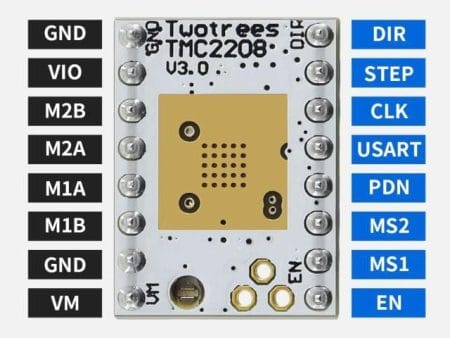

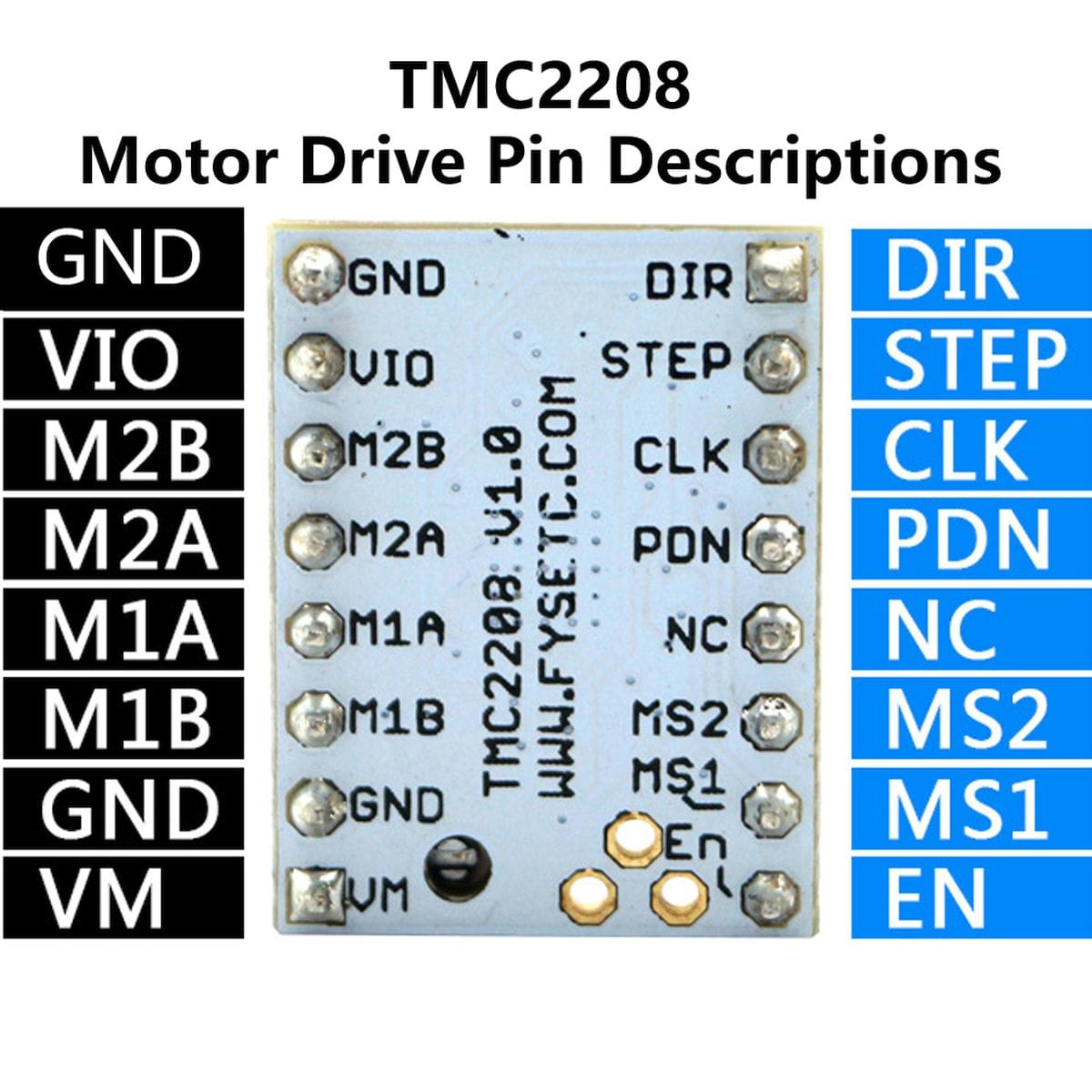

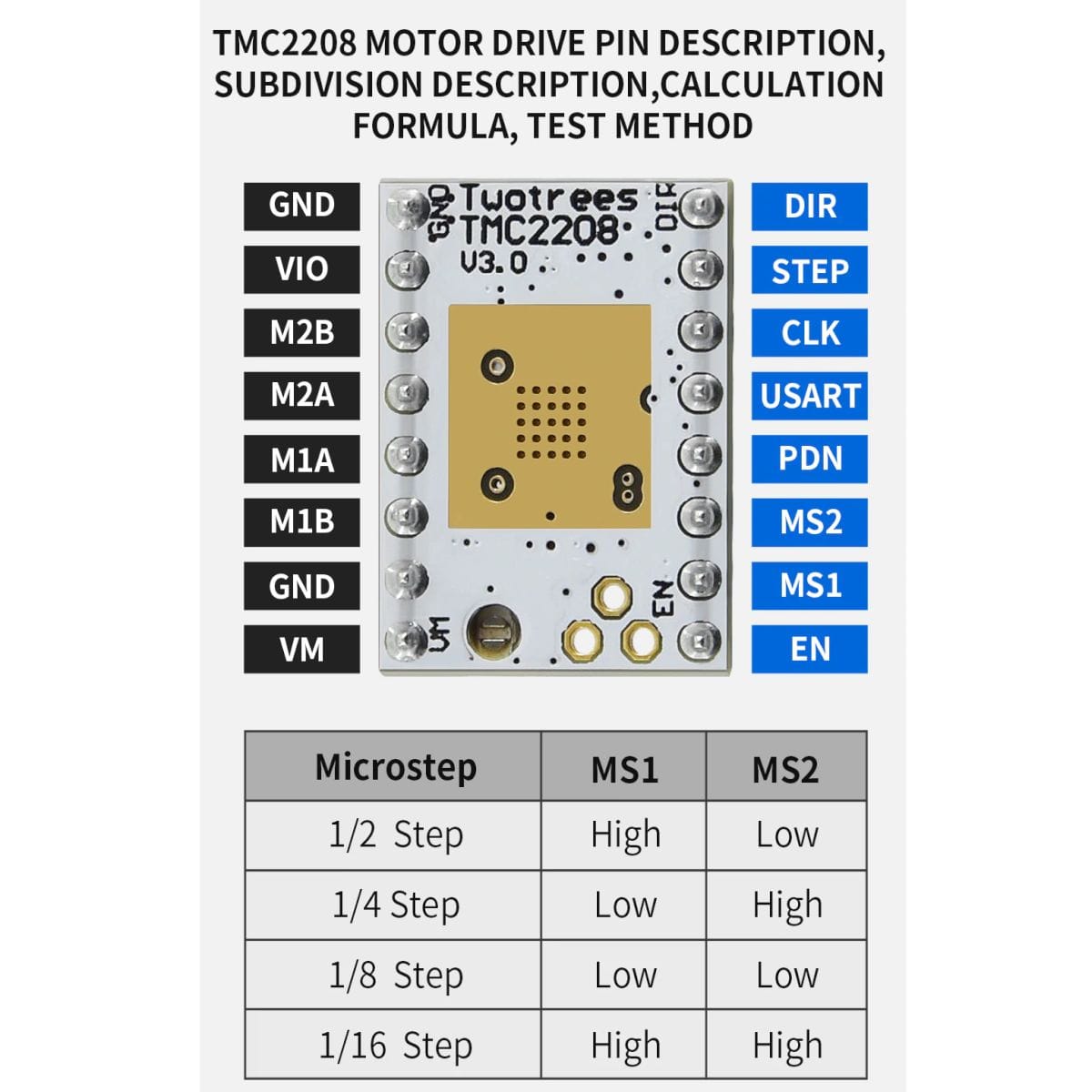

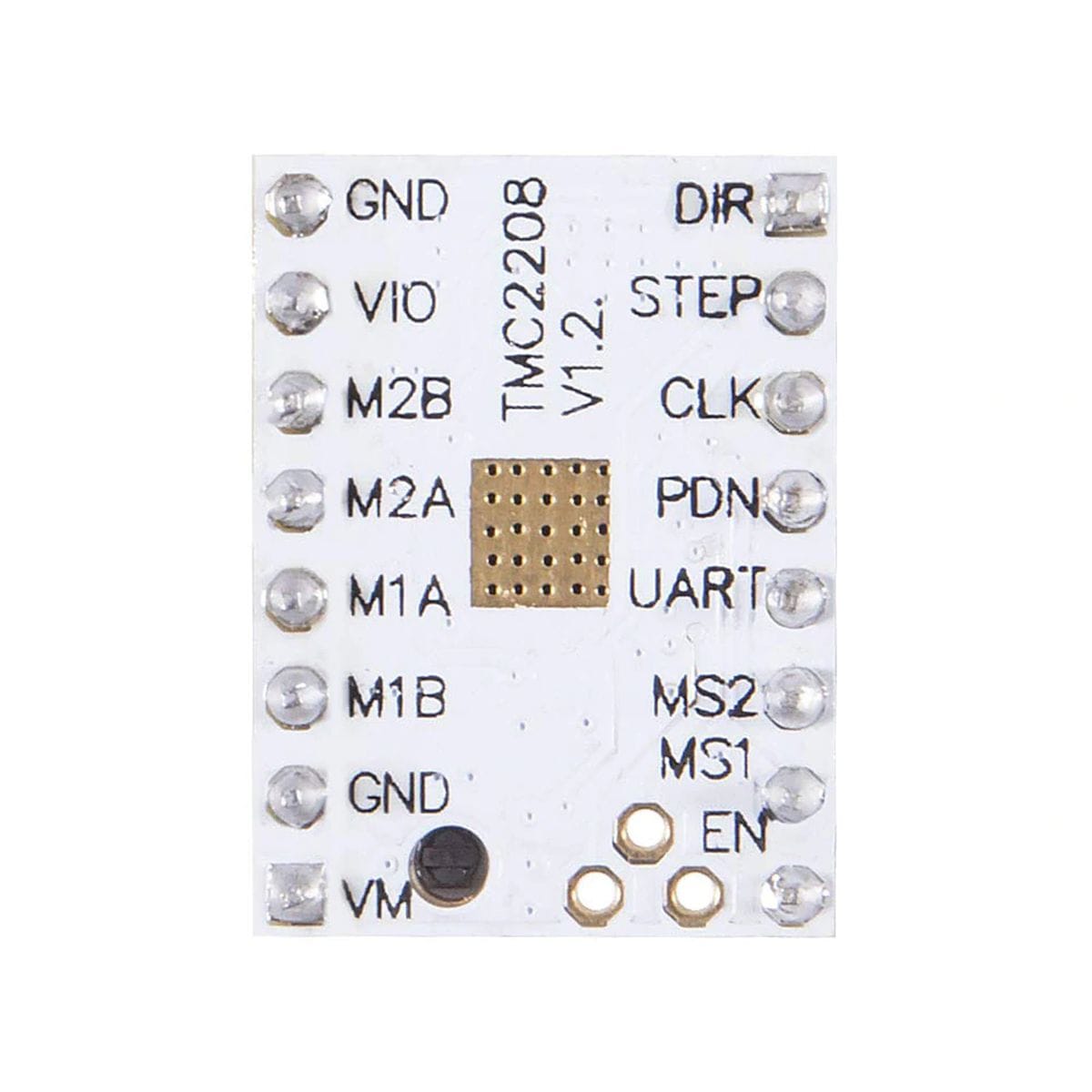

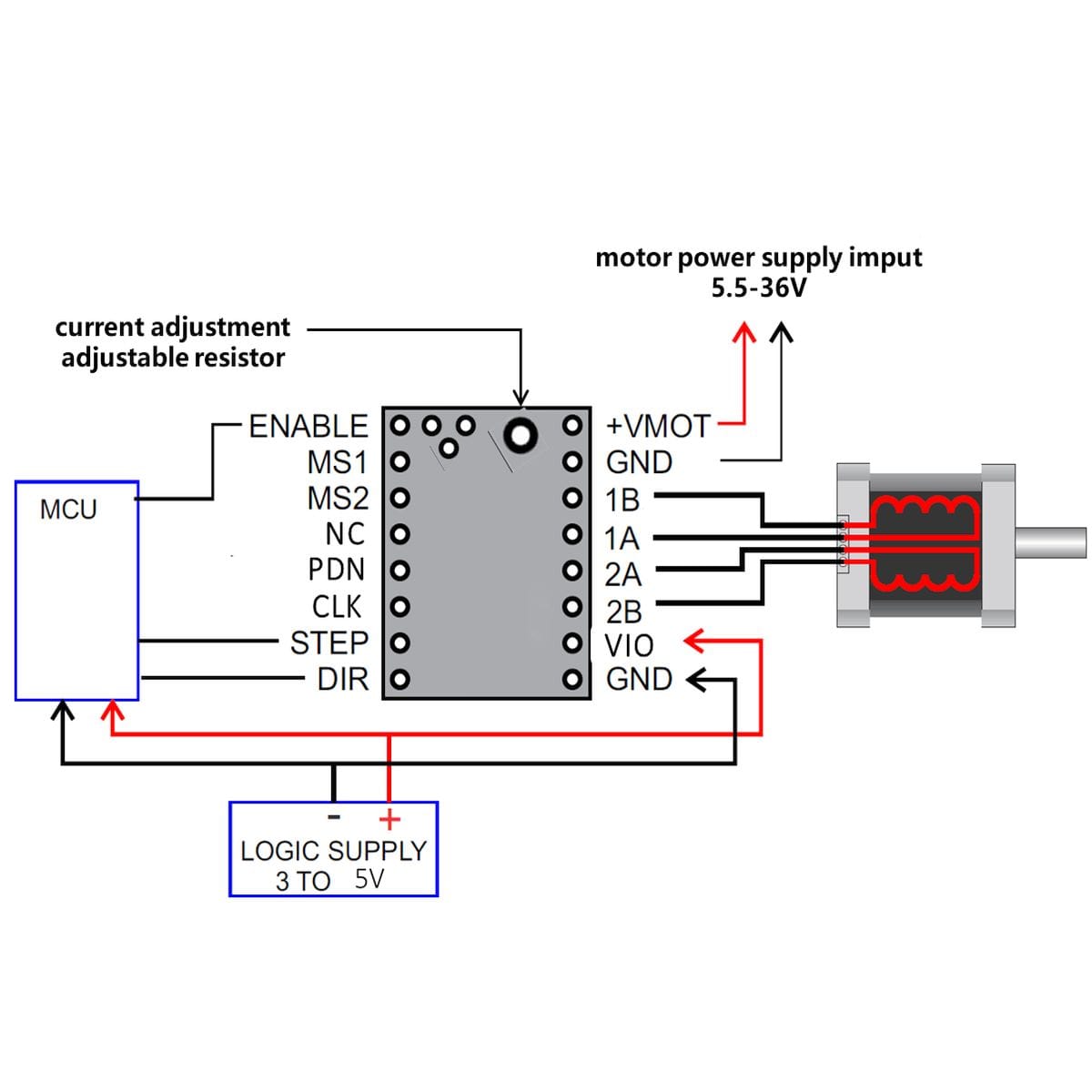

A modul a vezérlőtől érkező STEP impulzusokra lépteti a motort, a DIR jel pedig az irányt adja meg. Az engedélyező, alvó és mikrolépés-beállító lábak a szokásos stepper driver foglalatokhoz igazodnak, ezért a modul RAMPS 1.4 és CNC shield környezetben is beépíthető, ha a foglalat kiosztása és a modul tájolása egyezik.

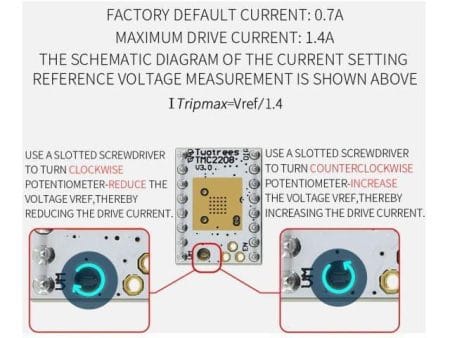

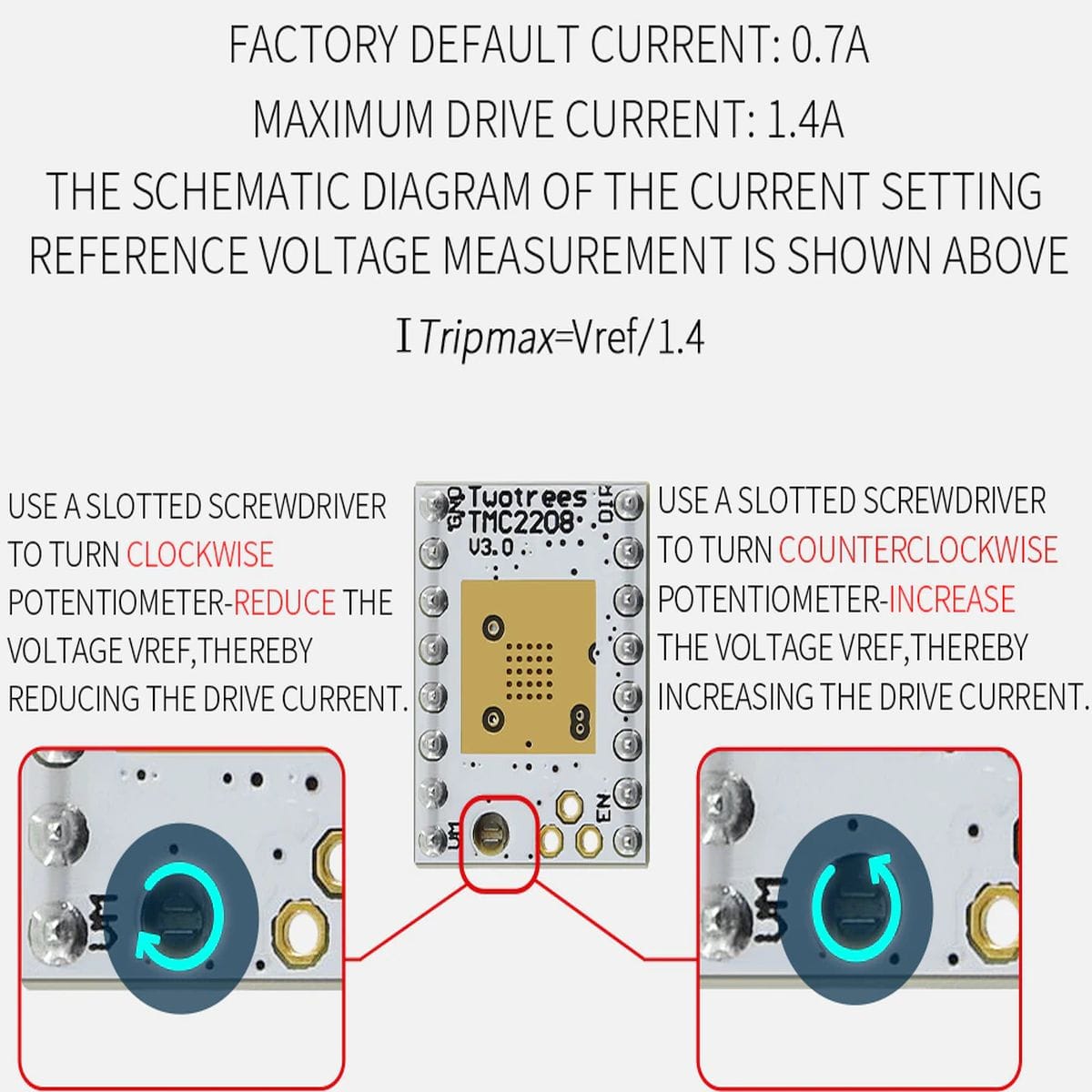

Az áramkorlátot a modulon lévő potenciométerrel kell beállítani. Ezt nem szabad találomra végállásig tekerni, mert a potméter túltekerhető, és hibás állásban a Vref mérés is félrevezető lehet. A beállítás után terhelés alatt kell ellenőrizni a motor melegedését, a driver hőmérsékletét és azt, hogy gyorsításkor nem veszít-e lépést.

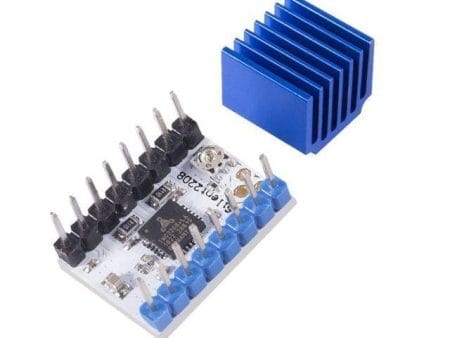

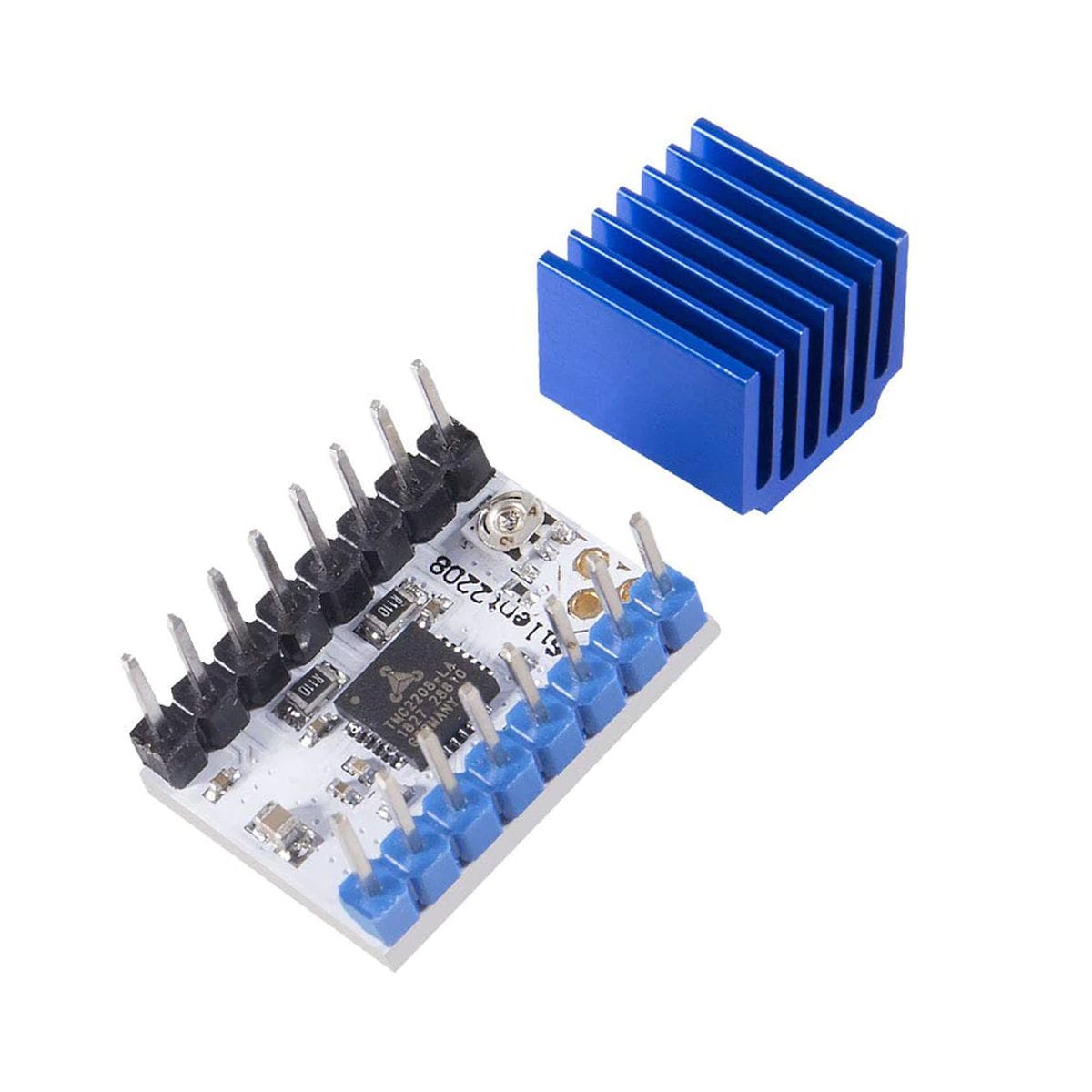

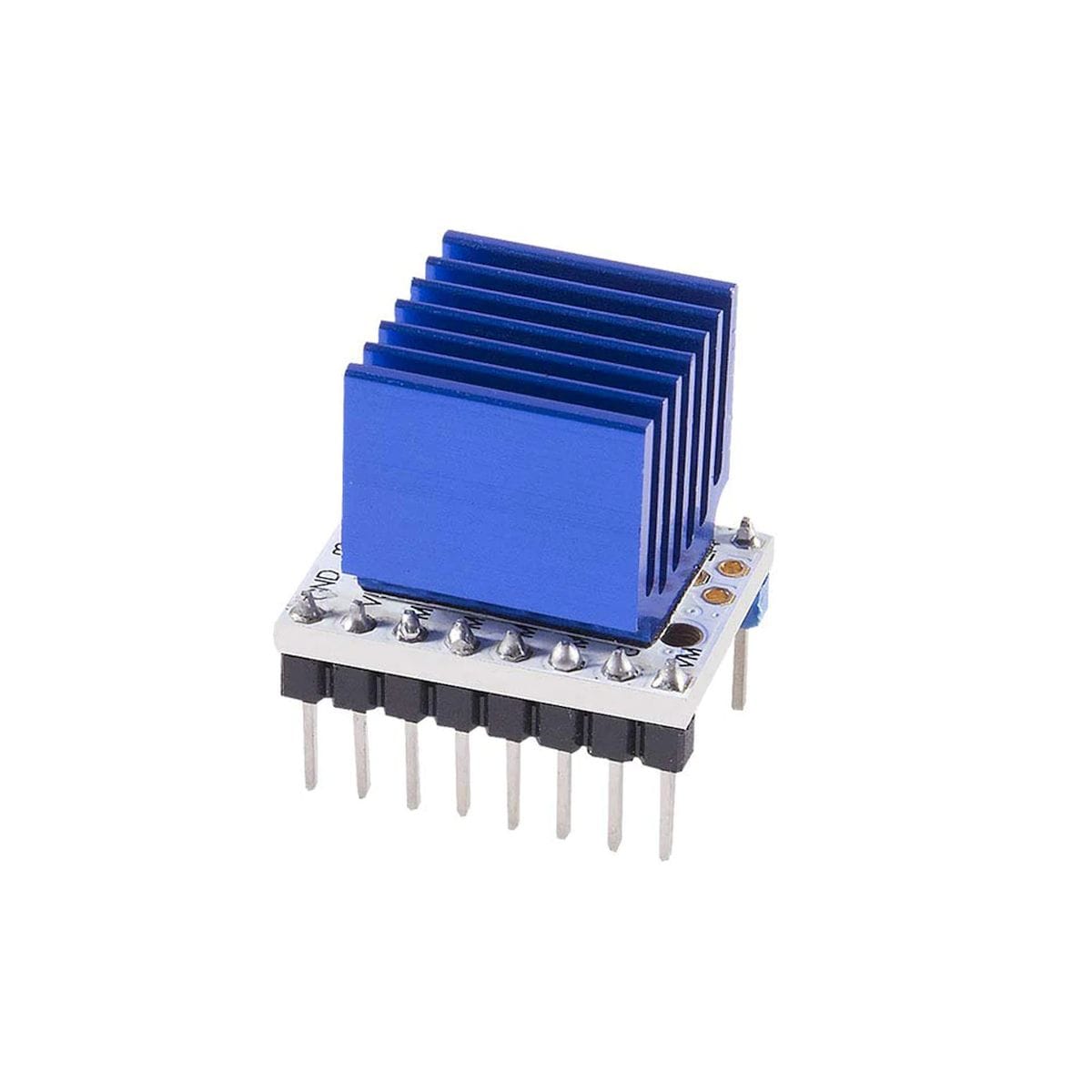

A hűtőbordát a chip fölé kell ragasztani, de önmagában a borda nem hűtőrendszer. Zárt dobozban, 3D nyomtató elektronikában vagy egymás mellé tett több driver esetén légmozgás nélkül hamar eléri a modul azt a tartományt, ahol visszavesz vagy hibázik.

Felhasználási példák

• 3D nyomtató X, Y, Z vagy extruder tengely csendesebb meghajtásához.
• RAMPS 1.4 alapú nyomtatóelektronika A4988 jellegű driverének cseréjéhez.
• CNC shielddel épített kis maró, plotter vagy gravírozó tengelyvezérléséhez.
• Arduino alapú pozícionáló asztalhoz, kamera sliderhez vagy forgató egységhez.
• Lézermaró vagy rajzgép finom léptetésű mozgatásához.
• Oktatási és műhelyteszt-környezethez, ahol a STEP/DIR vezérlés működése jól mérhető.
• Robotikai segédtengelyhez, adagolóhoz vagy kis terhelésű lineáris mozgatáshoz.

Kompatibilitás és beüzemelés

Döntés előtt ellenőrizd

• A motor névleges fázisárama illik-e a modul biztonságosan hűthető tartományába.
• A gép tápfeszültsége 5-36 V közötti-e, és van-e elég áramtartaléka a teljes rendszerhez.
• A fogadó alaplap A4988/SilentStepStick kiosztású-e, és a modul tájolása egyértelmű-e.
• Kell-e UART konfigurálás, vagy elég a STEP/DIR üzem.

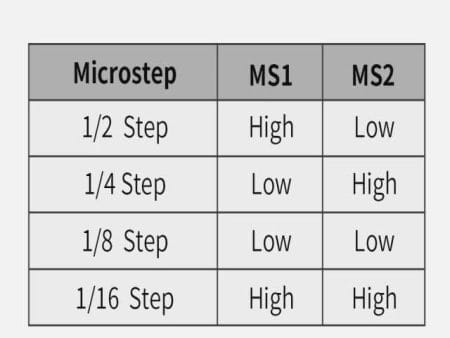

• A firmware mikrolépés-beállítása egyezik-e a hardveres MS lábakkal.
• A hűtőborda felett marad-e hely, és több driver esetén van-e légmozgás.
• A terméknévben szereplő 1.4 A értelmezése moduloldalon ellenőrzött-e: !!!

Használati korlát és rossz választás

• Ne ezt válaszd, ha nagyáramú NEMA23 vagy ipari tengely meghajtása a feladat.
• Ne ezt válaszd, ha 36 V feletti motoroldali tápfeszültséggel dolgozol.
• Ne ezt válaszd, ha szenzor nélküli végállás-kezelésre építenél; ilyen igénynél TMC2209 vagy más alkalmasabb driver kellhet.
• Ne ezt válaszd, ha nincs lehetőség az áramkorlát mérésére és beállítására.
• Ne ezt válaszd, ha a mechanika nehezen jár, szorul vagy nagy gyorsítást igényel; a driver nem javítja ki a mechanikai hibát.
• Ne ezt válaszd, ha teljesen cserementes A4988-helyettesítést vársz ellenőrzés nélkül. A foglalat, irány, tekercspár és firmware-beállítás ellenőrzése része a beépítésnek.

Műhelymegfigyelés

A TMC2208 moduloknál a hiba sokszor nem a vezérlőkódban van, hanem az első beállításnál. Ha a Vref nincs érdemben beállítva, a motor vagy túl meleg lesz, vagy már kis gyorsításnál elveszti a lépést. Beépítéskor először kis sebességgel, rövid mozgással érdemes indítani, majd csak ezután emelni a sebességet és a gyorsítást.

A potmétert finoman kell kezelni. Ha méréskor furcsa vagy nulla körüli érték jelenik meg, nem a motoron kell azonnal hibát keresni: először a potméter állását, a GND mérési pontot és a modul tápellátását kell ellenőrizni.

Műszaki jellemzők

Dokumentáció

• TMC2208 beállítási leírás és modul kézikönyv
• TMC2208 termékoldal és adatlap Analog Devices
• TMC2202, TMC2208, TMC2224 adatlap Analog Devices
• TMC2208 V3.0 modul kézikönyv BIGTREETECH GitHub
• TCM2208 beállítási leírás, adatlap
• TMC220x adatlap

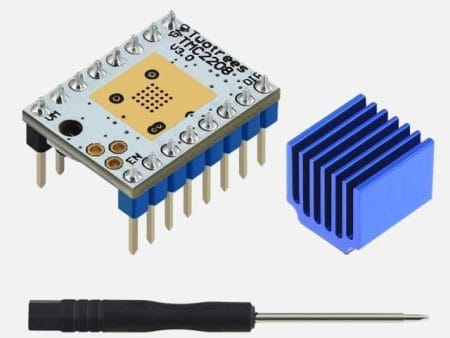

Csomag

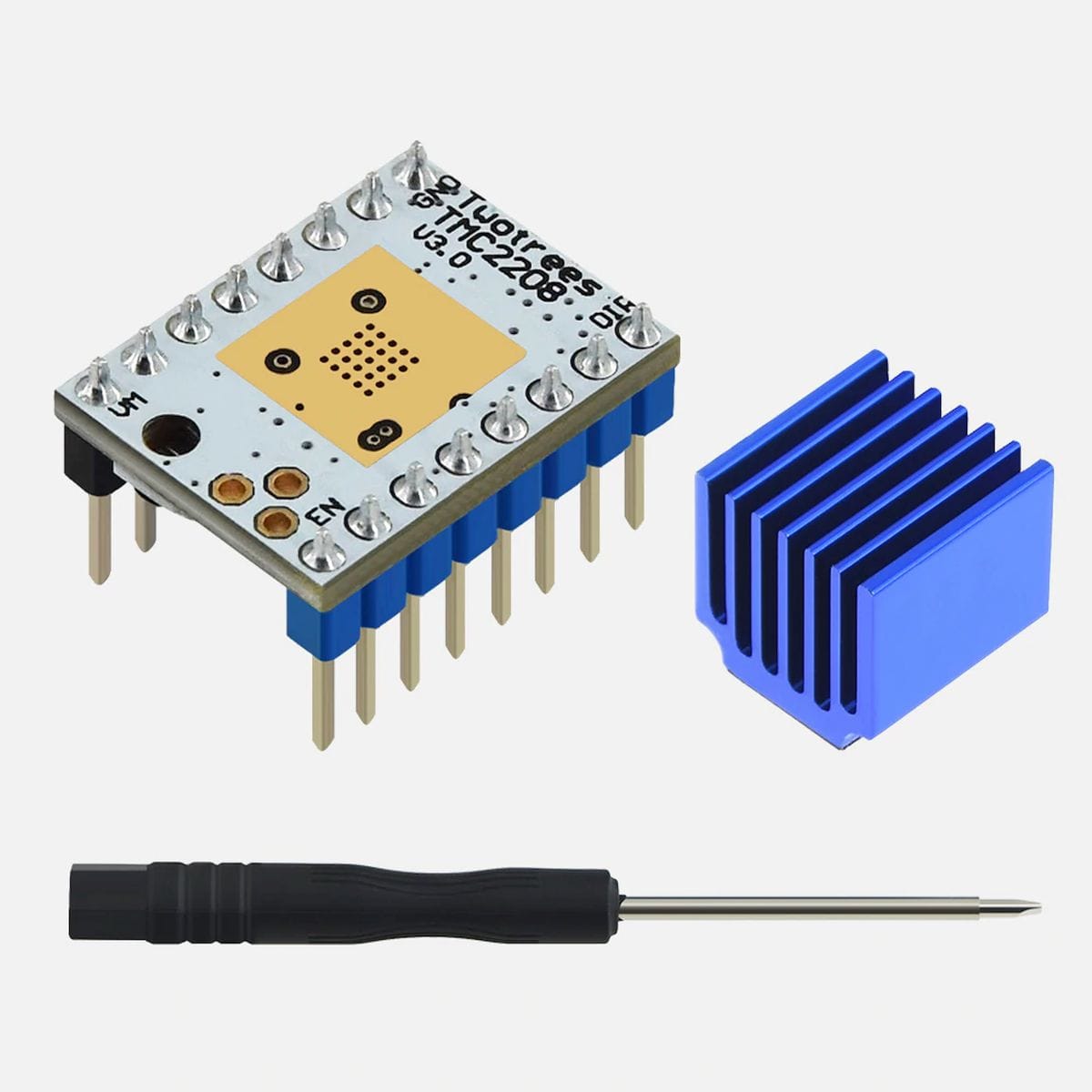

• 1 x TMC2208 stepper vezérlő modul (hűtőbordával) [1.4A@5..36V]
• 1 x beállító csavarhúzó
