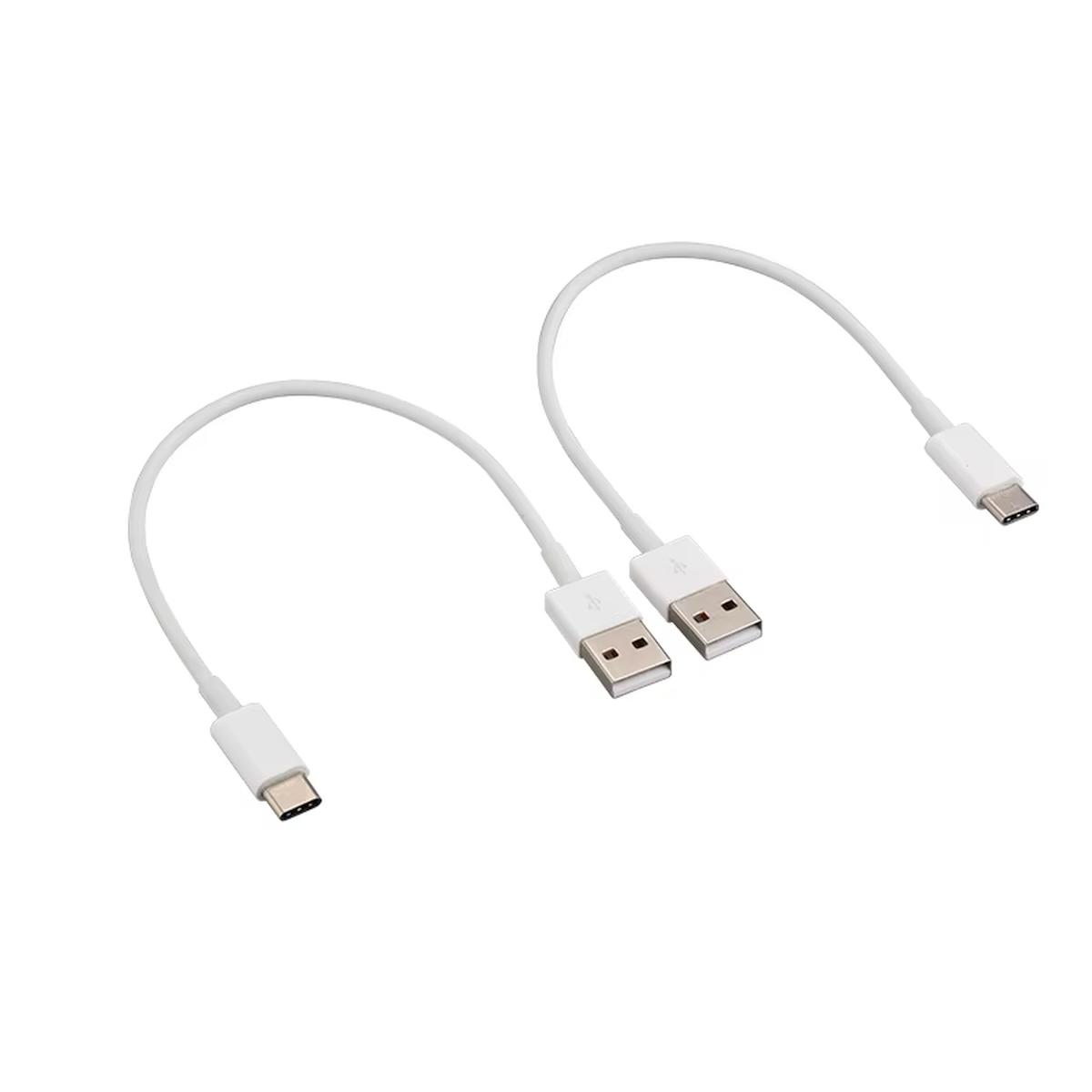

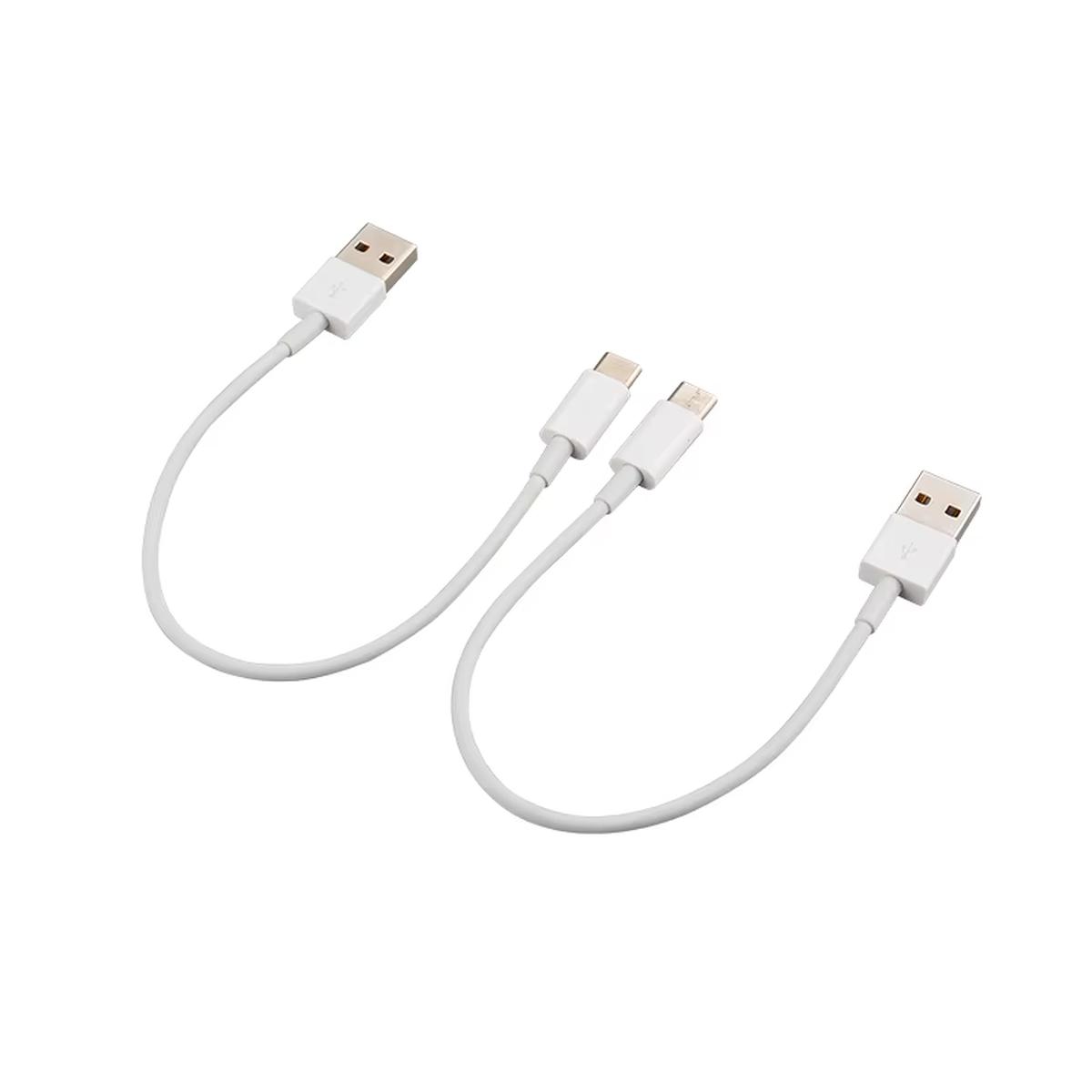

USB-A – USB-C töltőkábel (20cm) [2db/pack] – csak töltéshez, adatátvitel nélkül

Leírás

Amikor egy USB-C csatlakozós elektronikát a mellette lévő power bankról vagy USB-töltőről szeretnél táplálni, gyakran csak egy rövid összekötő vezetékre van szükség. Az USB-A – USB-C töltőkábel (20 cm) pontosan ilyen feladatra készült. Az egyik végén USB-A dugó található, a másikon USB-C csatlakozó, így a kétféle aljzattal szerelt eszköz között biztosítható a tápellátás.

Ez a változat kizárólag töltésre és tápellátásra szolgál, USB-adatátvitelre alkalmatlan. Egy előre felprogramozott ESP32 fejlesztőpanel például kaphat róla áramot, de programot feltölteni vagy a soros monitort használni már adatképes USB-kábellel lehet. A számítógép USB-portjába csatlakoztatva is ugyanez a helyzet: az elektronika bekapcsolhat, miközben a gép egyáltalán nem látja USB-eszközként.

A megadott legnagyobb töltőáram 1 A. Kisebb fogyasztású USB-C készülékekhez ez elegendő lehet, ha a tápforrás és a táplált berendezés is megfelel a feltételeknek. Nagyobb áramigényű elektronikához már másik vezetéket kell keresni. A rövid kivitelnek ott van előnye, ahol a két csatlakozó egymás közelében helyezkedik el, és a hosszú kábel csak útban lenne.

Hol veheted mégis elő a műhelyben?

Vegyünk egy egyszerű összeállítást: az asztalon egy ESP32 fejlesztőpanel, mellette egy power bank. A program már rajta van a vezérlőn, az elektronika önállóan fut, csak az USB-C aljzaton keresztül kell biztosítani az energiát. Ilyen helyzetben az USB-A – USB-C töltőkábel (20 cm) megfelelő összeköttetés lehet, amennyiben az áramfelvétel nem lépi túl az 1 A-es határt, és a fejlesztőpanel fogadja az adott USB-tápellátást.

Hasonló a helyzet egy kisebb, akkumulátoros készülék töltésénél. A kábelen keresztül érkezik a tápfeszültség, a töltés szabályozását pedig a készülék saját elektronikája végzi. A kábel önmagában nem szabályozza az akkumulátor töltőáramát.

Számítógépes fejlesztésnél viszont más a feladat. Egy USB-C csatlakozós Arduino vagy ESP32 ugyan kaphat tápot ezen a vezetéken keresztül, az USB-programozáshoz szükséges adatkapcsolat azonban hiányzik. Ha tehát a panel világít, de az Arduino IDE-ben nem jelenik meg a soros port, a kábel típusa legyen az első ellenőrzési pontok egyike.

A rövid vezeték olyan helyen kényelmes, ahol a tápforrás és az elektronika közel kerül egymáshoz. Mozgatható készüléknél már számolni kell azzal is, hogy a kábel ne feszüljön, és az USB-C dugót ne érje folyamatos oldalirányú terhelés.

Működés és csatlakoztatás a gyakorlatban

A használatához nincs szükség forrasztásra vagy külön bekötésre. Az USB-A végét a tápforrásba, az USB-C dugót pedig a készülék megfelelő aljzatába kell csatlakoztatni. A táplálás az USB-csatlakozók tápérintkezőin keresztül történik. A hagyományos USB-A tápforrások jellemzően 5 V-ot biztosítanak. Az 1 A-es terhelhetőség azt jelzi, mekkora árammal szabad a vezetéket a megadott feltételek szerint terhelni. Ettől a készülék még vehet fel kevesebbet. Egy 200 mA-t fogyasztó elektronika például nem fog 1 A-t felvenni pusztán azért, mert ennyi a kábel megadott felső határa.

Ha viszont a csatlakoztatott berendezés nagyobb áramot igényel, a vezeték már nem megfelelő hozzá. A kábel ellenállásán feszültség esik, terhelés hatására pedig melegedés is kialakulhat. A nagyobb áram leadására képes USB-töltő ezt a korlátot nem szünteti meg.

A töltés és az USB-kommunikáció két külön feladat

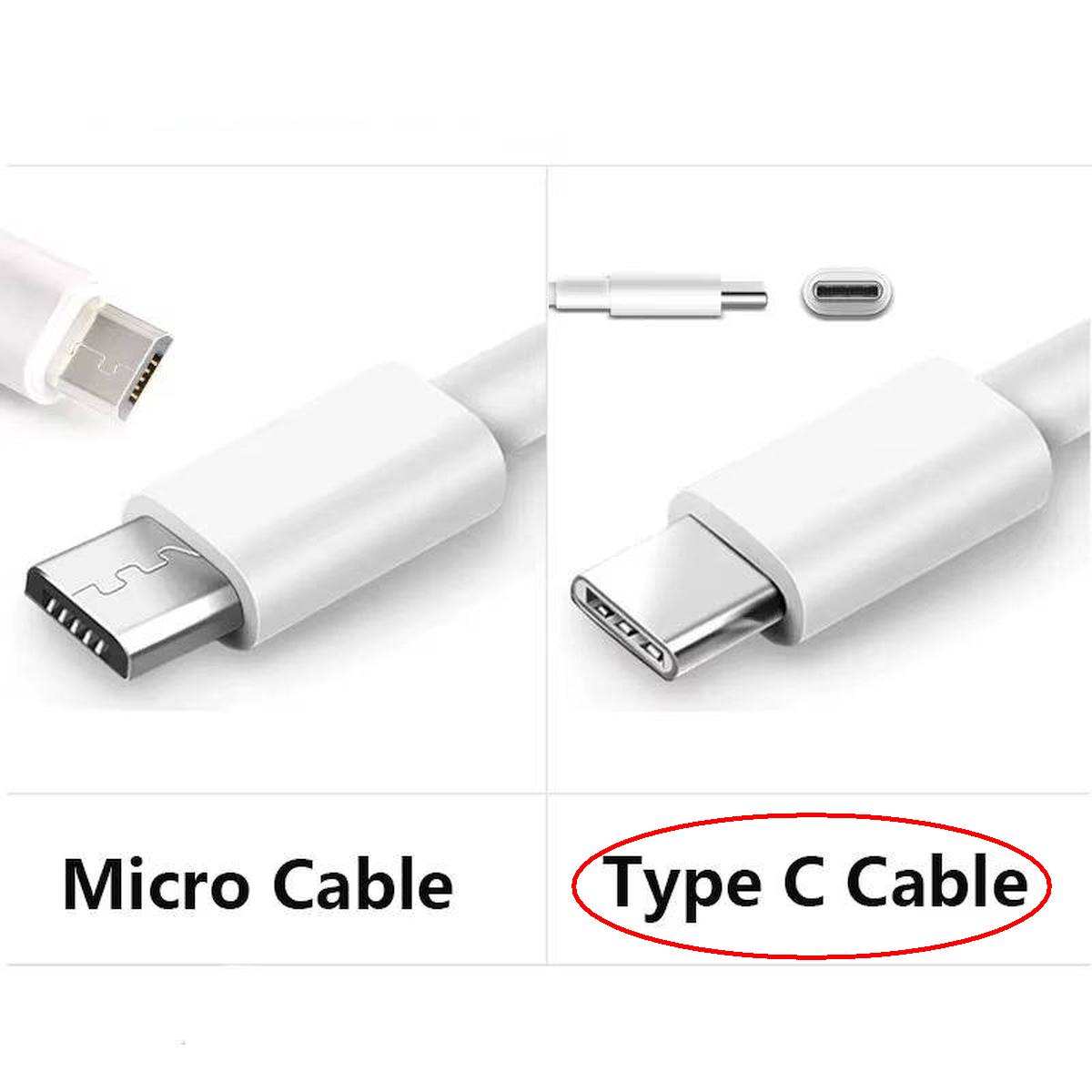

A csatlakozó formája könnyen megtévesztő lehet. Egy USB-A-USB-C vezeték kívülről ugyanúgy nézhet ki, mint egy teljes értékű adatkábel, miközben a belső huzalozása eltér.

Ennél a változatnál a számítógépes USB-adatkapcsolat hiányzik. Ezért a következő feladatokra másik kábel kell:

• Arduino vagy ESP32 programfeltöltés USB-n keresztül.
• Soros monitor, hibakeresési üzenetek olvasása.
• Telefon és számítógép közötti fájlmásolás.
• USB-s eszközök adatkommunikációja.
• USB-n keresztüli firmware-frissítés.

Mire kell figyelni az USB-A oldalon?

A tápláló USB-portnak elegendő áramot kell biztosítania. Egy hálózati USB-töltő, egy power bank és egy számítógép USB-portja eltérő áramleadási képességgel rendelkezhet. Ha a készülék többet szeretne felvenni, mint amennyit a tápforrás biztosítani tud, feszültségesés vagy lekapcsolás következhet be. Ezért az 1 A-es kábelhatár mellett a tápforrás teljesítménye is számít.

A gyorstöltési protokollok támogatása nincs. Nagyobb teljesítményű USB-PD töltéshez olyan vezetéket kell választani, amelynek erre vonatkozó paraméterei egyértelműen meg vannak adva.

Konkrét felhasználási példák

Az USB-A – USB-C töltőkábel (20 cm) különösen kisebb, egymáshoz közel elhelyezett eszközök összekötésénél kerülhet elő.

• Power bankról működő ESP32: Egy már felprogramozott, USB-C táplálást fogadó fejlesztőpanel külön számítógép nélkül is működtethető, ha az áramigénye megfelel a kábel korlátjának.
• Műhelyasztali elektronikai összeállítás: Az USB-A tápegység és a vizsgált áramkör között rövid tápvezeték alakítható ki. Így kevesebb fölösleges kábel marad az asztalon.
• Kisebb akkumulátoros készülék: A saját USB-C töltőáramkörrel rendelkező eszköz megfelelő USB-A forrásról tölthető.
• Előre beállított vezérlőegység: Ha a készülék programozása már megtörtént, és az USB-C aljzatot csak a tápellátáshoz használja, külön adatvezeték nélkül is működhet.
• USB-C tápbemenetes kijelző vagy elektronika: Olyan egységhez alkalmazható, amely az adott USB-A forrásból származó tápot elfogadja, és a fogyasztása legfeljebb 1 A.
• Hordozható oktatási készlet: A power bank és a bemutatóelektronika egymás mellé helyezhető, így az összekötéshez nincs szükség hosszú vezetékre.

Mindegyik esetben a táplált készülék villamos követelményei döntik el, megfelelő-e a kábel. Az USB-C csatlakozó megléte önmagában még nem garantálja a kompatibilitást.

Kompatibilitás és beüzemelés

Kiválasztás előtt ezekre figyelj

A kábel kiválasztásánál először a készülék feladatát nézd meg. Ha csak áram kell neki, a töltőkábel megfelelhet. Ha a számítógéppel kommunikálnia is kell, válassz adatátvitelre alkalmas típust.

A második szempont az áramfelvétel. Az 1 A-es határ kisebb elektronikákhoz elegendő lehet, de nagyobb fogyasztású készülékeknél vagy gyorstöltésnél már korlátozó tényező. Ilyenkor a tápegységet és a vezetéket együtt kell méretezni.

A hosszúság szintén gyakorlati kérdés. Egy 20 cm-es vezeték az egymás melletti csatlakozóknál kényelmes, távolabbi készüléknél viszont hamar rövidnek bizonyulhat. A csatlakozók mechanikai terhelését is figyelembe kell venni.

A beszállítói kínálatban fekete és fehér változat is szerepel. A konkrét szállított szín !!!.

Amikor másik kábelre van szükség

USB-s programozáshoz és hibakereséshez teljes értékű adatkábel kell. Ugyanez vonatkozik telefonos fájlmásolásra és minden olyan eszközre, amelynek USB-kommunikációra van szüksége.

Ha a készülék 1 A-nél nagyobb áramot igényel, válassz nagyobb terhelhetőségű vezetéket. A nagyobb áramhoz a csatlakozók és a vezetőerek megfelelő méretezése is hozzátartozik.

USB-PD vagy más gyorstöltési protokollt igénylő készüléknél a pontos töltési képességekkel rendelkező kábel a megfelelő megoldás. Ennél a változatnál a protokolltámogatás nem áll rendelkezésre.

Amennyiben a tápforrás és a készülék között nagyobb távolság van, hosszabb összeköttetésre lesz szükség. Ilyenkor a terhelés alatti feszültségesést is számításba kell venni.

Műhelytipp – amikor világít a panel, de nincs soros port

Ha USB-C csatlakozós Arduino vagy ESP32 panelt kötsz a számítógéphez, és az elektronika bekapcsol, miközben a soros port hiányzik, először cseréld ki a vezetéket egy biztosan adatátvitelre alkalmas USB-kábelre.

A töltőkábel ugyanis biztosíthatja a tápot úgy, hogy közben a számítógéppel semmilyen kommunikáció nem jön létre.

Ez az egyszerű kábelcsere segít elkülöníteni a vezeték problémáját az USB-illesztőprogram, a fejlesztőpanel vagy a mikrokontroller hibájától.

Műszaki jellemzők

Felmerülő gyakori kérdések

Használható a kábel adatátvitelre?

Nem. Az USB-A – USB-C töltőkábel (20 cm) kizárólag tápellátásra szolgál. Fájlmásoláshoz, USB-s programozáshoz és soros kommunikációhoz adatképes kábel szükséges.

Mekkora árammal terhelhető?

Ha standard 5V a használat, akkor max. 5V@1A.

ESP32 vagy Arduino panelhez használható?

Igen, megfelelő USB-C tápcsatlakozással rendelkező, kompatibilis fejlesztőpanel tápellátására. Programfeltöltéshez másik kábel kell.

Tölthető vele mobiltelefon?

Olyan telefonnal használható, amely elfogadja az USB-A forrásból érkező tápellátást.

Miért világít a fejlesztőpanel, ha a számítógép nem ismeri fel?

A tápellátás és az USB-adatkommunikáció külön funkció. Ez a vezeték a tápfeszültséget továbbítja, adatkapcsolatot nem biztosít.

Mi van a csomagban?

Két darab USB-A – USB-C töltőkábel (20 cm).

Csomag

• 2 db USB-A – USB-C töltőkábel (20 cm), kizárólag töltésre és tápellátásra (fehér).
