Kijelzők, LED-ek és LED szalagok
Ebben a kategóriában mindent egy helyen megtalálsz, ami megjelenítéshez, visszajelzéshez vagy látványos fénytechnikához kellhet. Akár egyszerűbb elektronikai projekthez keresel alkatrészt, akár összetettebb fejlesztéshez válogatsz, itt könnyen eligazodhatsz a különböző technológiák között.
A kínálatban megtalálod a karakteres LCD-ket, az OLED és TFT kijelzőket, a 7 szegmenses LED kijelzőket, a különféle LED-eket, valamint a LED szalagokat is. Ezek az elemek jól használhatók méréshez, adatmegjelenítéshez, állapotjelzéshez, dekorációhoz vagy egyedi elektronikai megoldásokhoz.
Ha fontos neked, hogy gyorsabban megtaláld a feladathoz illő típust, indulj a számodra megfelelő alkategóriából. Így könnyebben kiválaszthatod a jól látható, megbízható és a projektedhez valóban passzoló kijelzőt vagy LED-es megoldást.
A megfelelő kijelző kiválasztásánál érdemes előbb azt meghatározni, milyen információt kell megjeleníteni, és csak utána keresni konkrét modult. Egy számérték, néhány sor szöveg, egy grafikus menü és egy érintéssel kezelhető kezelőfelület eltérő kijelzőt, interfészt és vezérlőerőforrást igényel. LED-es világításnál pedig a fény színe és látványa mellett a tápfeszültség, az áramigény és a vezérlés módja is része a választásnak.
Számértékhez, számlálóhoz vagy órához gyakran elegendő egy 7 szegmenses kijelző vagy egy TM1637/MAX7219 alapú modul. Rövid szövegekhez és mérési adatokhoz a karakteres LCD egyszerűen kezelhető megoldás. Ikonokhoz, grafikonhoz vagy többféle képernyőelemhez OLED vagy TFT kijelző kell. Ha a kijelző egyben kezelőszerv is, érintéses vagy saját vezérlővel rendelkező HMI kerülhet előtérbe. A LED-mátrix és a címezhető LED inkább állapotjelzéshez, animációhoz vagy nagy távolságból is felismerhető vizuális jelzéshez használható.
Az azonos méretű kijelzők sem feltétlenül csereszabatosak. Ellenőrizni kell az I2C, SPI, párhuzamos vagy más interfészt, továbbá a kijelzővezérlő típusát és a hozzá használható programkönyvtárat. SSD1306, SH1106, ST7735, ST7789, GC9A01, TM1637 vagy MAX7219 esetén a programnak a tényleges hardverhez kell illeszkednie. Arduino környezetben a könyvtárak telepítéséről és kezeléséről a TavIR Arduino könyvtárkezelési útmutatója ad részletes segítséget.
A Kijelző, LED kategóriára nincs egyetlen közös tápfeszültség. A konkrét termék adatlapja alapján kell ellenőrizni a tápellátást és azt is, milyen feszültségű vezérlőjelet fogad biztonságosan. Ez különösen fontos 3,3 V-os ESP32, RP2040/RP2350 vagy más mikrokontroller és 5 V-os modul összekötésekor. I2C eszköznél a busz felhúzóellenállásainak feszültségére is figyelni kell, mert az SDA és SCL vonal feszültségét nem csak maga a vezérlő határozza meg.
A címezhető és hagyományos LED-szalagokat a saját névleges tápfeszültségüknek megfelelő tápegységről kell használni. A kínálatban többféle tápfeszültségű kivitel található, ezért az 5 V-os, 12 V-os és 24 V-os típusokat nem szabad egymással felcserélni. Hosszabb szalagnál vagy sok LED-nél számolni kell a teljes áramigénnyel és a vezetéken jelentkező feszültségeséssel is; a mikrokontroller kimenete ilyenkor vezérlőjelet ad, a LED-ek tápellátását nem ez a kivezetés biztosítja.
Egy kis monokróm OLED és egy nagyobb színes TFT nem ugyanakkora feladat a mikrokontroller számára. A felbontás, a színmélység, a képernyőpuffer, a grafikus könyvtár és a frissítési sebesség növelheti a memória- és processzorigényt. AVR alapú vezérlőnél ezért érdemes külön ellenőrizni a RAM-igényt, nagyobb grafikus felületnél pedig az ESP32, RP2040/RP2350 vagy más nagyobb memóriájú platform több tartalékot adhat. HMI használatakor a felület kezelésének egy része magán a kijelzőegységen történhet.
Ellenőrizd a kijelző vagy LED modul tápfeszültségét, logikai szintjét, vezérlőchipjét, interfészét, felbontását vagy karakterszámát, fizikai méretét és csatlakozókiosztását. Grafikus kijelzőnél nézd meg a használható könyvtárat és azt is, kell-e érintés vagy külön SD-kártya interfész. LED-szalagnál a LED/méter érték, a vezérlőchip, a névleges feszültség és a szükséges tápegység terhelhetősége befolyásolja leginkább a bekötést.
A vezérlőplatform neve önmagában nem dönti el, melyik kijelző használható hozzá. Ellenőrizd a kijelző táp- és logikai feszültségét, az I2C vagy SPI interfészt, a szükséges GPIO-k számát és a vezérlőchiphez elérhető könyvtárat. Kis állapotkijelzéshez egy I2C OLED vagy karakteres LCD kevés vezetékkel használható, nagyobb grafikus felülethez viszont a memória- és adatátviteli igényt is figyelembe kell venni.
Karakteres LCD akkor célszerű, ha főleg számokat, rövid szövegeket és egyszerű menüt kell megjeleníteni. OLED vagy TFT akkor kerül előtérbe, ha ikon, grafikon, változó méretű betű vagy más grafikus elem is kell. Az I2C illesztős karakteres kijelzők bekötését, címzését és tipikus beállításait részletesen bemutatja a TavIR I2C karakteres LCD útmutatója.
Az I2C kijelző kevés jelvezetéket használ, ezért akkor praktikus, ha kevés szabad GPIO maradt vagy több I2C eszköz osztozik ugyanazon a buszon. Az SPI több vezetéket igényel, viszont grafikus kijelzőknél gyakran ezt használják a nagyobb adatmennyiség továbbítására. Választás előtt a vezérlőpanel szabad kivezetéseit, a kijelző támogatott interfészét és a használt könyvtárat együtt ellenőrizd.
A háttérvilágítás vagy a táp megléte még nem bizonyítja, hogy a kommunikáció is működik. Gyakori ok a hibás I2C cím, rossz SDA/SCL vagy SPI bekötés, tévesen kiválasztott vezérlőchip, nem megfelelő könyvtár vagy inicializálási beállítás. Karakteres LCD-nél a kontraszt beállítása is okozhat teljesen üresnek látszó képet, ezért a hibakeresést a pontos modulazonosítással és a bekötés ellenőrzésével érdemes kezdeni.
A LED-szalag tápellátását nem szabad egy mikrokontroller GPIO-kivezetésére bízni. A szalagot a saját névleges feszültségéhez és áramigényéhez méretezett tápegységről kell ellátni, a vezérlő pedig csak a szükséges adat- vagy kapcsolójelet adja. Címezhető LED-eknél a vezérlő és a LED-táp földpontját a jelátvitelhez megfelelően közösíteni kell, a jelszint megfelelőségét pedig a konkrét LED-chip alapján ellenőrizd.
A legfontosabb különbség, hogy mindegyik LED-szalagot a saját névleges tápfeszültségéről kell működtetni. A tápegységet a kiválasztott szalag teljes hosszának és fogyasztásának megfelelően kell méretezni, hosszabb vezetéknél pedig a feszültségesést is figyelembe kell venni. Címezhető típusnál ezen felül a vezérlőchipet és az adatjel követelményeit is ellenőrizd, mert két azonos tápfeszültségű szalag vezérlése sem feltétlenül azonos.
Jelszintillesztés szükségességét a konkrét modul bemeneti követelménye dönti el. Egy 5 V-ról táplált modul nem feltétlenül fogad minden esetben megbízhatóan 3,3 V-os digitális jelet, és fordított irányban az 5 V-os kimenet károsíthat 3,3 V-os bemenetet. I2C busznál különösen ellenőrizd, milyen feszültségre csatlakoznak a modul felhúzóellenállásai, mert az SDA és SCL vonal magas szintjét ezek határozzák meg.
7 szegmenses kijelző akkor megfelelő, ha főleg számjegyet, időt vagy rövid numerikus értéket kell nagy kontraszttal megjeleníteni. LED-mátrix már karakterek, egyszerű minták és görgetett feliratok kirajzolására is használható. Egyedileg címezhető RGB LED-ekkel szabadabb szín- és mintavezérlés építhető, viszont a tápigény és a vezérlőszoftver összetettebb lehet.

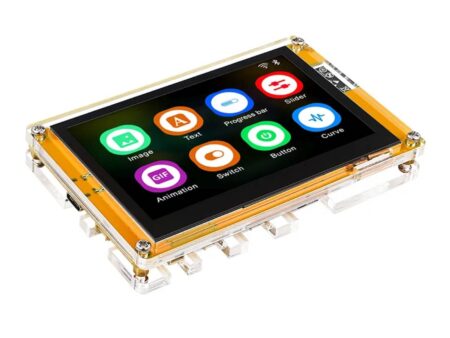

HMI kijelző akkor indokolt, ha a megjelenítés mellett kezelőfelületre, több képernyőre, érintéses vezérlésre vagy a mikrokontrollertől részben független grafikus működésre van szükség. Egyszerű mérési érték vagy néhány állapotjelzés miatt általában nincs szükség ilyen összetett eszközre. A választásnál ellenőrizd a HMI programozási környezetét, kommunikációs módját, tápellátását és azt, hogyan kapcsolódik a fő vezérlőhöz.
Elsőként a vezérlőchipet, az interfészt, a tápfeszültséget és a logikai szintet ellenőrizd. Ezután nézd meg a fizikai méretet, felbontást vagy karakterszámot, csatlakozókiosztást, áramigényt és a szükséges programkönyvtárat. LED-szalagnál ehhez jön a LED-ek sűrűsége, a szalag hossza és a tápegység méretezése; TFT vagy HMI esetén az érintőpanel és az esetleges külön perifériák is számítanak.
