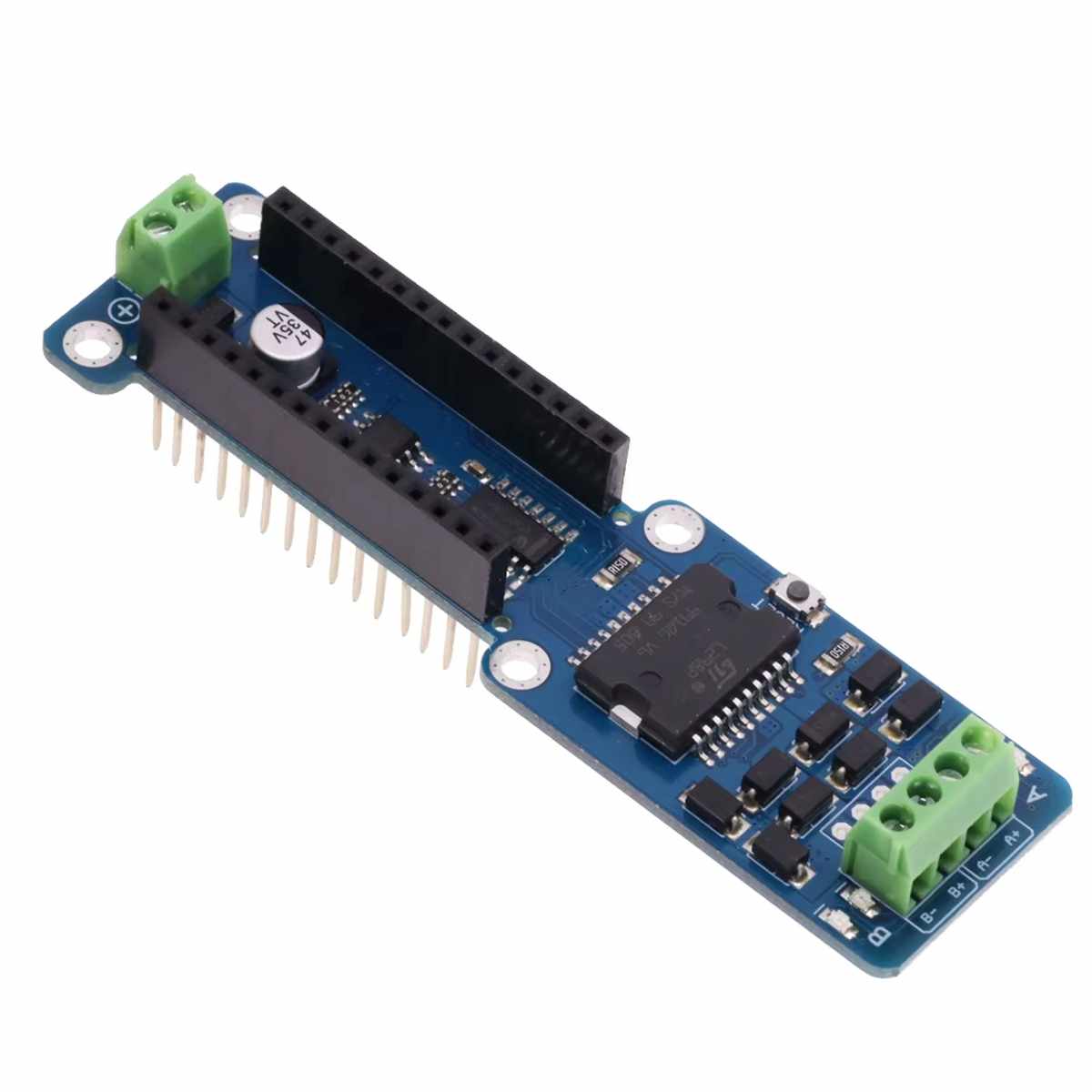

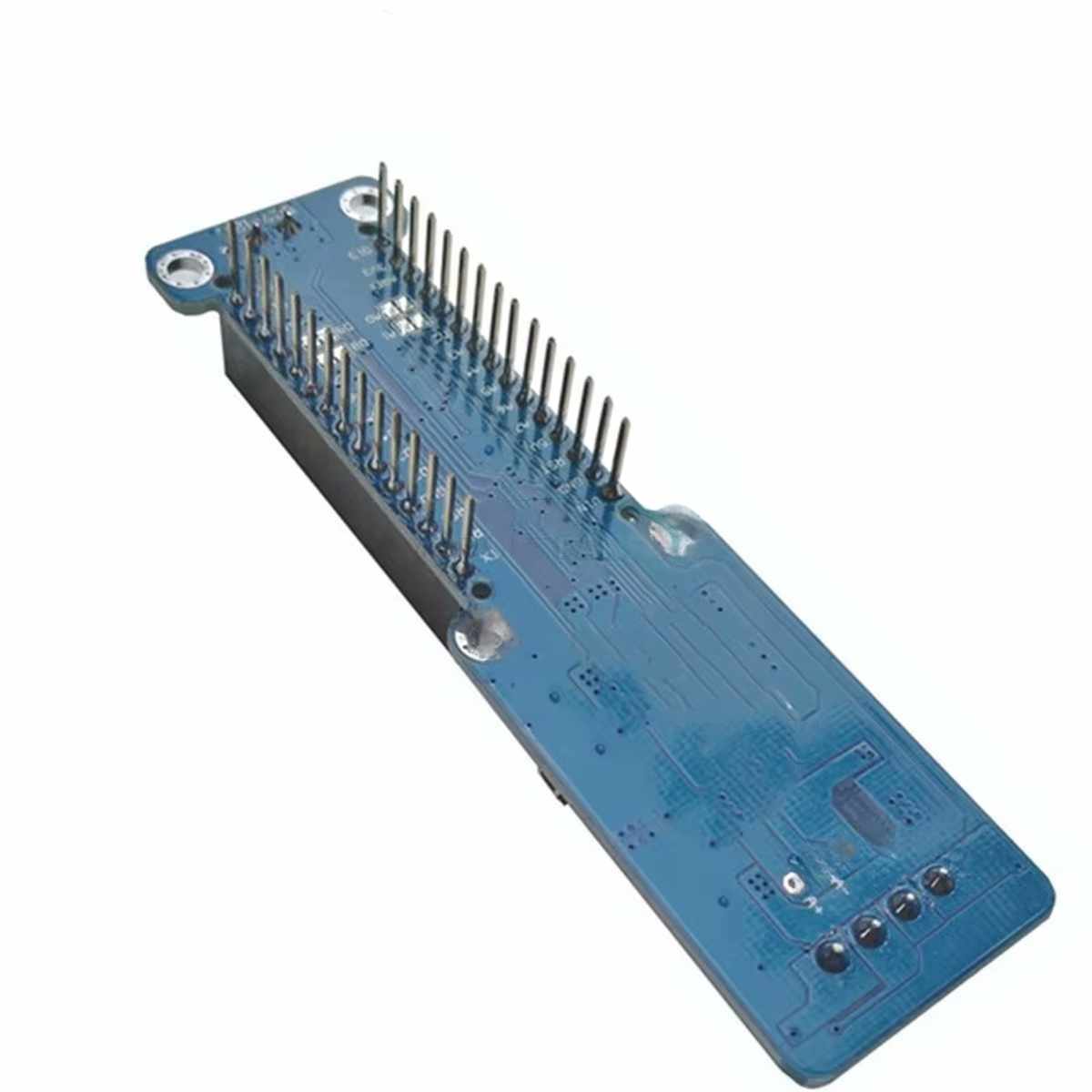

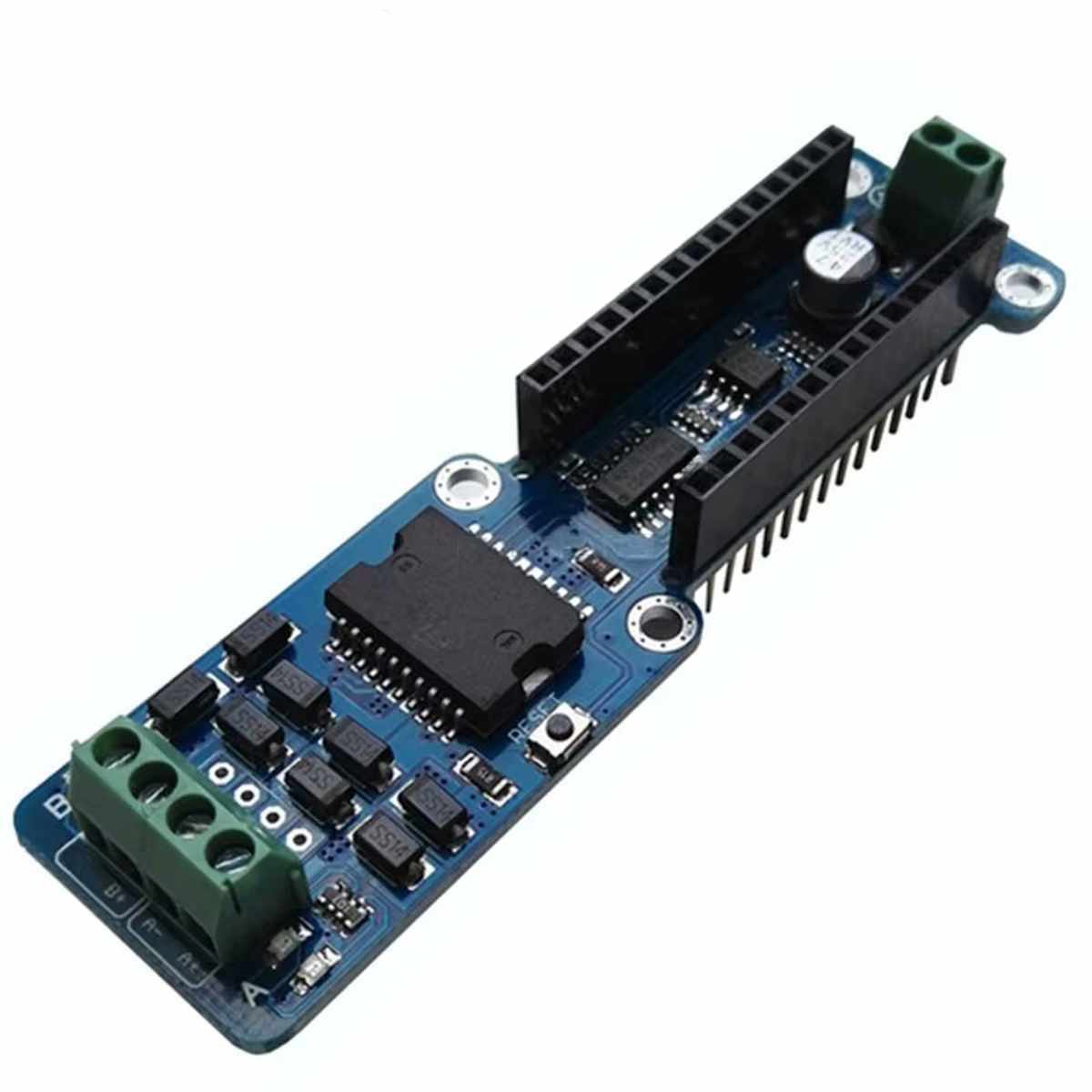

Nano Shield – Motor shield (L298N)

Leírás

Az Arduino Nano Motor Shield L298P egy praktikus motorvezérlő bővítőpanel, amelyet kifejezetten Arduino Nano alapú projektekhez terveztek. Akkor jön igazán jól, amikor a mikrokontrollered önmagában már kevés lenne egy motor meghajtásához, te viszont szeretnél egyszerűen irányt váltani, sebességet szabályozni, és végre életre kelteni a projektedet.

Ez a shield kétcsatornás motorvezérlőként használható, így alkalmas két DC motor kezelésére vagy egy bipoláris léptetőmotor meghajtására. Jó választás lehet robotikai, oktatási, hobby és egyszerű automatizálási feladatokhoz, ahol nem ipari bonyolultságra, hanem stabil, jól használható vezérlésre van szükség.

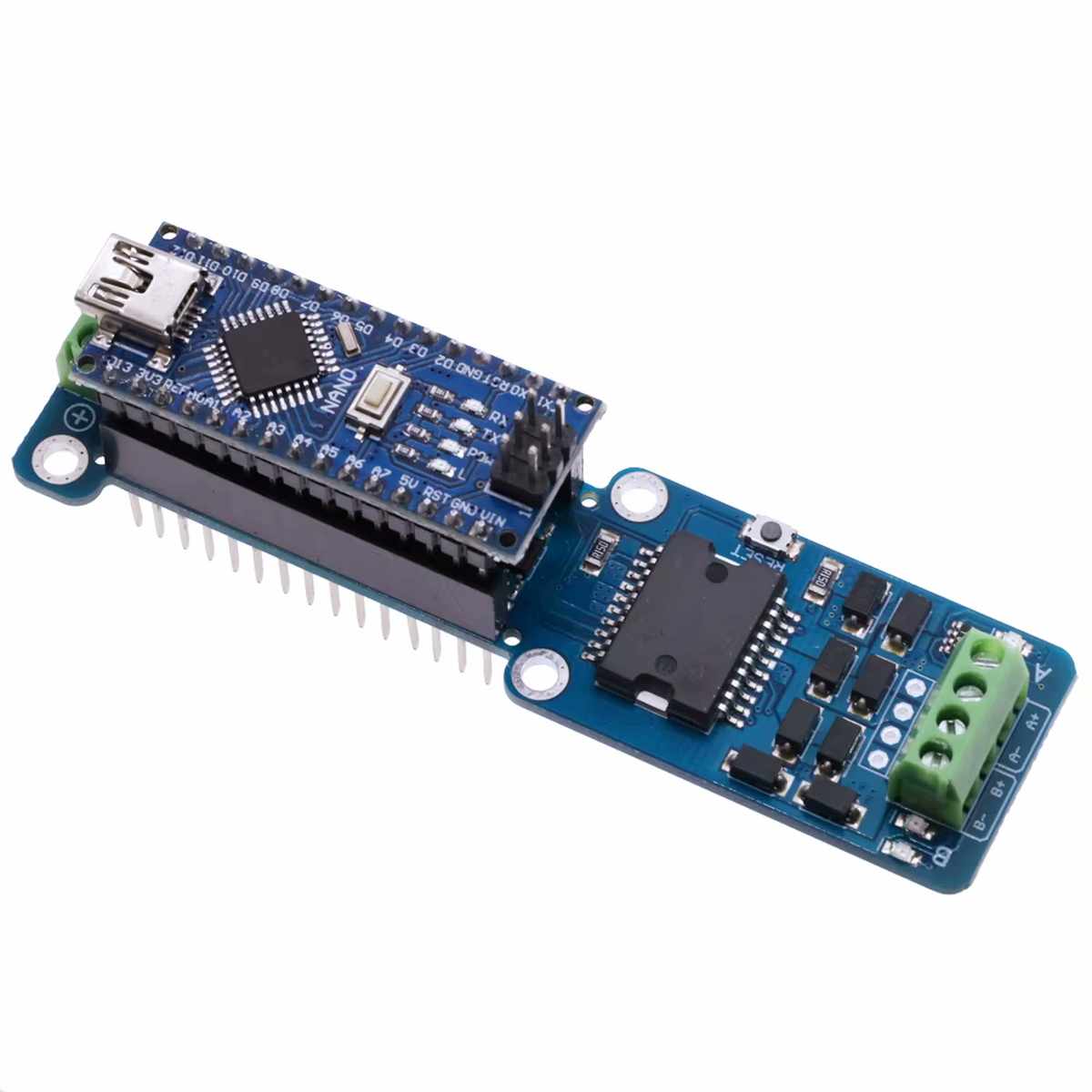

A panel legnagyobb előnye, hogy közvetlenül Arduino Nano környezetben használható, így gyorsabban eljuthatsz a bekötéstől a működő prototípusig. Ha már ismered az alapokat az Arduino világában, ezzel a modullal könnyen továbbléphetsz a motorvezérelt projektek irányába.

Működési elv

A shield lelke az L298P motorvezérlő IC, amely H-híd elven működik. Ez teszi lehetővé, hogy a motor ne induljon el önállóan, hanem azt, hogy forgásirányt válts, illetve a sebességét PWM jellel szabályozd.

Egyszerűen fogalmazva: az Arduino küldi a vezérlőjeleket, a shield pedig elvégzi azt a “nehezebb munkát”, amit a mikrokontroller önmagában nem tudna biztonságosan megoldani. Így a kis logikai jelekből valódi motorvezérlés lesz.

A két csatorna külön-külön használható:

• 2 darab DC motor vezérlésére
• vagy 1 darab bipoláris léptetőmotor meghajtására

A vezérléshez dedikált Arduino lábak tartoznak:

• irányvezérlés: D12 és D13
• PWM: D3 és D11
• fék: D9 és D8
• árammérés: A0 és A1

Fontos, hogy a panel működéséhez külső tápellátás szükséges. A motorok általában több áramot igényelnek annál, mint amit az USB kényelmesen biztosítani tud, ezért ilyen projektnél külön tápegységgel vagy akkumulátorral érdemes számolni.

A logikai táp és a motor tápellátása külön kezelhető, ami sokat segít a stabil működésben. A Vin jumperrel a tápvonalak szétválaszthatók, így rugalmasabban alakíthatod a rendszeredet a projekt igényeihez.

A jó hír az, hogy ehhez nem kell mély hardvertervezői rutin: a legtöbb beállítás szoftveresen, Arduino IDE környezetben kényelmesen elvégezhető.

Felhasználási lehetőségek

Ez a modul tipikusan az a kiegészítő, amivel egy egyszerű elektronikai projekt hirtelen sokkal látványosabbá válik. Nemcsak “mozog valami”, hanem végre szabályozottan, irányítottan mozog.

Jól használható például az alábbi projektekben:

• Arduino alapú robotautó hajtásvezérlése
• DC motor fordulatszám-szabályozás PWM segítségével
• egyszerű szállítószalag-prototípus vezérlése
• oktatási célú motorvezérlés bemutatása
• léptetőmotoros pozicionálási feladatok
• ventilátor vagy szivattyú vezérlése kisebb teljesítményen
• automatizált mechanikai mozgatórendszerek építése

Belépő szinten remek választás például egy kétmotoros robotplatformhoz, mert könnyen érthetővé teszi az irány- és sebességvezérlés alapjait. Haladóbb projektekben pedig jól jöhet tesztberendezések, prototípusok vagy kisebb automatizált rendszerek meghajtására.

Tippek

A modul közvetlenül kompatibilis az Arduino Nano platformmal, ami nagy előny, ha gyorsan szeretnél építkezni egy jól ismert fejlesztői környezetben. Az Arduino IDE-ben egyszerűen vezérelhető, és a működéséhez sok helyen találsz példakódokat, bekötési mintákat és közösségi tapasztalatokat.

Az L298P egy széles körben ismert és dokumentált vezérlő, ezért a használatához szükséges információk jól hozzáférhetők. Ez különösen fontos akkor, ha nem egyedi hardverfejlesztésben gondolkodsz, hanem gyorsan szeretnél működő megoldást építeni.

ESP8266 és ESP32 alapú rendszerekkel is használható, de ott már figyelni kell a lábkiosztásra és a logikai szintek illesztésére. Raspberry Pi mellé nem ez a legtipikusabb választás, mivel a GPIO-kezelés és az időzítés más megközelítést igényel.

Műszaki jellemzők

• Motorvezérlő IC: L298P
• Vezérlés: Független, dupla H-híd meghajtás,
• Csatornák száma: 2
• Támogatott motorok: DC motor, léptetőmotor
• Logikai tápfeszültség: 5 V
• Logikai oldal áramfelvétel: 0-36mA,
• Motor tápfeszültség: 7 V – 12 V
• Maximális motorfeszültség: 18 V (abszolút határ)
• Maximális áram: 2 A csatornánként
• Maximális összáram: 4 A
• PWM vezérlés: igen
• Árammérés: 1.65 V/A arány
• Fék funkció: igen
• Csatlakozás: Arduino Nano shield formátum
• Kommunikáció: digitális IO és PWM
• Hűtés: passzív, terheléstől függően szükséges lehet
• Vezérlőchip: L298N,
• Működési hőfoktartomány: -20..+135 fok,
• Modulméret: ~93*25mm.

Csatlakozó

Minden kivezetés szitázásra került a modulon. A nano lapkán található 5V tápchip a motoroldali betápból kapja a feszültséget.

Dokumentáció, mintakód

• Gyártói holnap, adatlap.

Csomag

• 1x nano motorshield
