A4988 stepper vezérlő modul (hűtőbordával) [2A@8..35V]

Leírás

A A4988 stepper vezérlő modul (hűtőbordával) [2A@8..35V] egy kis méretű, StepStick formátumú léptetőmotor-meghajtó modul bipoláris léptetőmotorokhoz. Akkor kerül képbe, amikor egy Arduino, ESP32, Raspberry Pi vagy CNC vezérlő már tudná adni a léptetőjeleket, de a motor tekercseit nem lehet közvetlenül a vezérlő lábairól meghajtani.

A modul a vezérlőelektronika és a motor közé kerül: a mikrokontroller csak STEP és DIR jelet ad, a A4988 stepper vezérlő modul (hűtőbordával) [2A@8..35V] pedig a motorfázisok áramát szabályozza. A döntésnél nem az a fő kérdés, hogy “rá lehet-e kötni Arduino-ra”, hanem az, hogy a motor tekercsárama, a hűtés, a tápfeszültség és a VREF beállítás rendben van-e.

A termék 8-35 V motoroldali tápfeszültséghez és 3-5,5 V logikai tápellátáshoz illeszkedik. A hűtőborda segít a hő elvezetésében, de a 2 A-es érték nem általános, zárt dobozban magától teljesülő tartomány: nagyobb áramnál a beállítás, a légmozgás, a panel beépítése és a motor tényleges árama dönti el, meddig marad stabil a működés.

A A4988 stepper vezérlő modul (hűtőbordával) [2A@8..35V] olyan tengelyvezérlésekhez való, ahol a motor lépésenkénti pozíciója számít: CNC gépben, 3D nyomtatóban, lineáris mozgatásban, robotkarban vagy kameraállvány mozgatásnál. A modul nem önálló mozgásvezérlő, hanem meghajtó fokozat: kell hozzá külső vezérlő, amely a léptetési ütemet és az irányt előállítja.

Azaz a A4988 stepper vezérlő modul (hűtőbordával) [2A@8..35V] STEP/DIR bemenetű, mikrolépéses, áramkorlátos bipoláris léptetőmotor-meghajtó modul Arduino, CNC Shield, RAMPS és más mikrokontrolleres rendszerek mellé.

Működés és beépítés

A vezérlés két fő jellel történik. A STEP bemenet minden felfutó élre egy lépést vagy mikrolépést kér, a DIR bemenet pedig a forgásirányt határozza meg. A mikrolépés üzemmódot az MS1, MS2 és MS3 bemenetek állítják: teljes lépés, fél lépés, 1/4, 1/8 vagy 1/16 lépés választható.

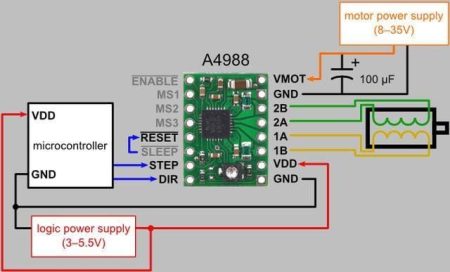

A motoroldali tápot a VMOT és GND pontokra kell kötni, a logikai tápot a VDD és GND pontokra. A két GND pont közös rendszerföldet igényel. A motor tápágára a modul közelében érdemes legalább 47 uF elektrolit kondenzátort tenni, mert a hosszabb vezeték és az alacsony ESR kerámia kondenzátor együtt feszültségtüskét okozhat.

A motoráramot a trimmerrel beállított áramkorlát szabja meg. A tápfeszültség lehet nagyobb a motor névleges feszültségénél, de csak akkor, ha az áramkorlát helyesen van beállítva. A VREF számításánál a panelen lévő áramérzékelő ellenállás értéke dönt, ezen a konkrét klónpanelen: !!!.

Felhasználási példák

• 3D nyomtató X, Y, Z vagy extruder tengelyének vezérlése.
• GRBL alapú kis CNC gép tengelymeghajtása.
• Lézergravírozó vagy rajzgép pozícionáló tengelye.
• Robotkar kis és közepes terhelésű ízületi mozgatása.
• Kamera slider vagy fókuszmozgató finom léptetése.
• Oktatási célú Arduino léptetőmotoros kísérlet.
• Modellvasút váltó- vagy pozíciómozgató mechanika.
• Lineáris orsós mozgatás prototípusban vagy műhelytesztben.

Kompatibilitás és beüzemelés

Döntés előtt ellenőrizd

• A motor bipoláris léptetőmotor legyen, vagy olyan 6/8 vezetékes unipoláris motor, amely bipolárisként köthető.
• A motor tekercsárama illeszkedjen az A4988 hűtési lehetőségeihez.
• A motor tápfeszültsége 8-35 V tartományban legyen.
• A vezérlő képes legyen stabil STEP és DIR jelet adni.
• A kívánt mikrolépés ne legyen nagyobb 1/16-nál.
• A gépben legyen hely a hűtőbordának és a légmozgásnak.
• A VREF beállításhoz mérhető legyen a referenciafeszültség.

Használati korlát és amikor más típust keress

• Ne ezt válaszd DC motor vagy kefés motor fordulatszám-szabályzásához, mert ez léptetőmotor-meghajtó.
• Ne ezt válaszd RC szervó vezérlésére, mert a szervó saját elektronikát és eltérő jelrendszert használ.
• Ne ezt válaszd 5 vezetékes unipoláris léptetőmotorhoz, mert az A4988 ilyen bekötéssel nem használható.
• Ne ezt válaszd, ha 1/32 mikrolépés kell, ilyen esetben DRV8825 irányba érdemes nézni.
• Ne ezt válaszd halk, finom 3D nyomtatós mozgáshoz, ha a zajszint döntő, ilyen feladathoz TMC2208 vagy TMC2209 lehet jobb irány.
• Ne ezt válaszd nagyobb ipari motorhoz, ahol a folyamatos fázisáram tartósan meghaladja a modul hűtéssel kezelhető tartományát.
• Ne ezt válaszd, ha zárt dobozban, légmozgás nélkül tartós nagyáramú üzem várható.

Műhelymegfigyelés

A legtöbb A4988 hiba nem a STEP/DIR jelből indul, hanem a motoroldali táp, a hűtés vagy az áramkorlát környékéről. Műhelyben először mindig a motor tekercspárjait, a közös GND-t, a VMOT pufferelést és a VREF értéket érdemes átnézni. A trimmer kis mozdulatra is sokat változtathat, ezért állítás közben mérés nélkül könnyű túllőni a motor és a meghajtó biztonságos tartományán.

Műszaki jellemzők

Dokumentumok

• A4988 specifikációk, működés és technikai háttér Pololu
• Arduino és A4988 használati útmutató, példaprojekt Instructables
• Használati útmutató A4988‑hez Arduino vagy ESP‑vel DIY Engineers
• A4988 ismertető, adatlap, minta

Kivezetés

(Az áramkörön szitázva.)

• #Enable: működés engedélyezés/tiltás,
• MS1-3: mikrolépések beállítása, pull-down (lehúzó ellenállás) integrálva,
• #Reset: egész lépésű állapot beállítása (mikrolépés nullázás); aktív esetben: kimenet tiltva,
• #Sleep: alvó mód aktiválás,
• Step: léptetőjel, felfutó élre lép,
• Dir: irányjel (Step jel előtt be kell állítani),
• Vmotor: motor tápfeszültség (8..35V),
• Gnd: rendszer közös GND,
• Vdd: vezérlő tápfeszültség (3..5.5V).

Csomag

• 1 db A4988 stepper vezérlő modul (hűtőbordával) [2A@8..35V]
• 1 db ragasztós hűtőborda
