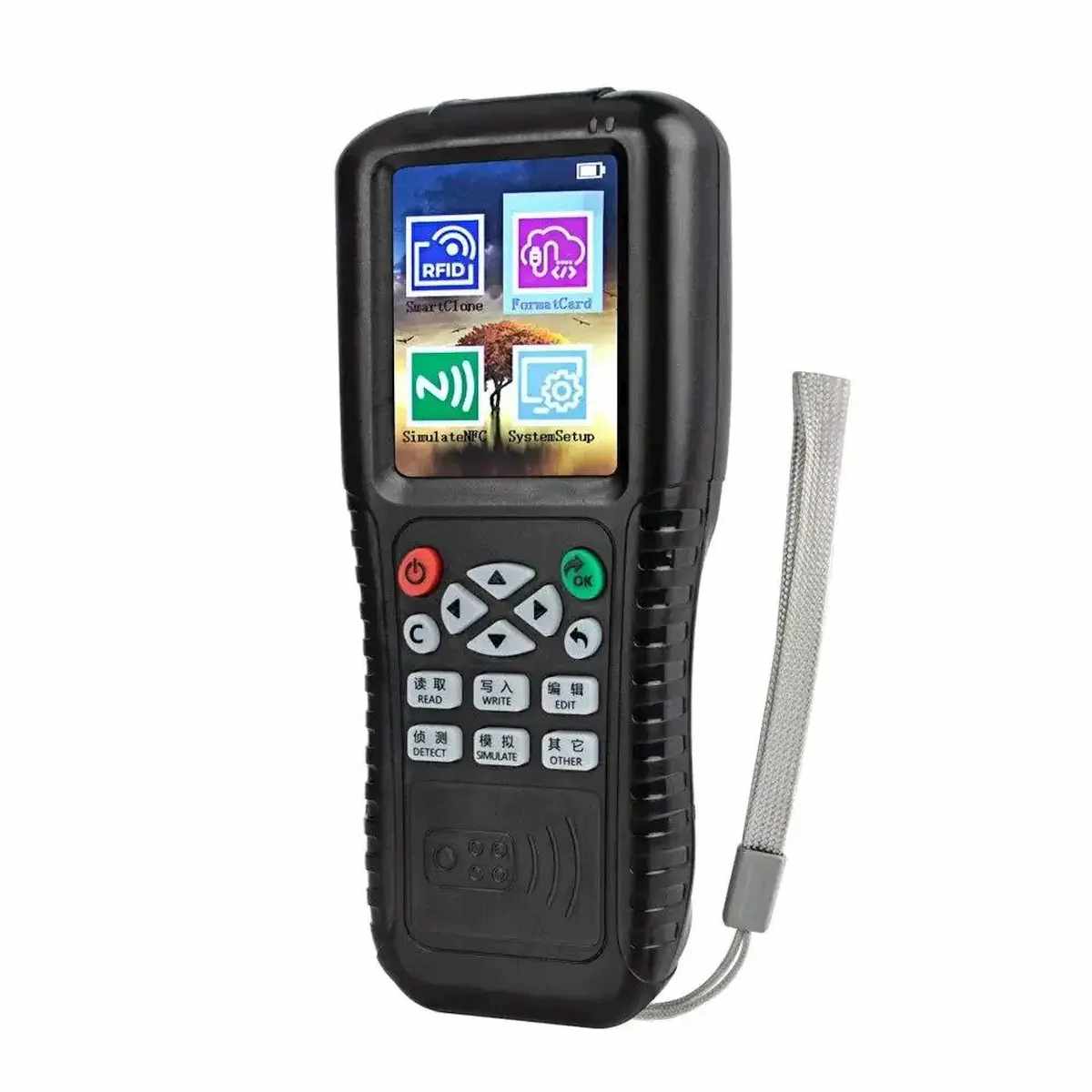

Kézi RFID/proxy másoló (125kHz, 13.56MHz [iCopy-X100])

A Kézi RFID/proxy másoló (125kHz, 13.56MHz [iCopy-X100]) olyan hordozható RFID/NFC olvasó-író eszköz, amelyet beléptetőkártyák, kulcstartók és azonosító tagek kezeléséhez lehet használni saját vagy engedélyezett rendszerben. A fő szerepe az, hogy egy műhelyben, szervizben, oktatási környezetben vagy belső üzemeltetésnél kézben tartható eszközt adjon RFID-kártyák azonosításához, olvasásához, írásához és jogosult másolatok készítéséhez. A döntő műszaki különbség az egyszerű 125 kHz-es másolókhoz képest az, hogy a Kézi RFID/proxy másoló (125kHz, 13.56MHz [iCopy-X100]) nem csak 125 kHz-es ID-kártyákkal dolgozik, hanem 13,56 MHz-es IC/NFC környezetben is használható. Emellett további alacsony frekvenciás tartományokat is kezel: 175 kHz, 250 kHz, 300 kHz, 375 kHz és 500 kHz. Ez akkor számít, amikor a meglévő kártyáról nem elég annyit tudni, hogy “RFID”, mert a frekvencia és a chipcsalád határozza meg, hogy az eszköz mit tud vele kezdeni.

A készülék önállóan, kézi eszközként is használható, de USB Type-C kapcsolaton keresztül Windows vagy Android alkalmazással is vezérelhető. A szoftveres kapcsolat akkor hasznos, amikor mentett kártyaadatokkal, formázással, szektorinformációk módosításával vagy dekódolt adatok tárolásával kell dolgozni.

Az első korlátot nem a készülék külső formája, hanem a kártya technológiája adja. Nem minden RFID vagy NFC kártya írható, nem minden rendszer engedi a kártyaadatok egyszerű másolását, és nem minden célchip alkalmas az adott eredeti kártya helyettesítésére. A Kézi RFID/proxy másoló (125kHz, 13.56MHz [iCopy-X100]) ezért nem általános beléptetőrendszer-megkerülő eszköz, hanem jogosult teszteléshez, karbantartáshoz, oktatáshoz és saját kártyakörnyezet kezeléséhez való műhelyes RFID/NFC készülék.

Mikor vedd elő?

A Kézi RFID/proxy másoló (125kHz, 13.56MHz [iCopy-X100]) a beléptetőrendszer, a kártya és a célkulcs közé kerül. Nem vezérlőpanel, nem olvasómodul Arduino vagy ESP32 mellé, hanem kézi azonosító- és íróeszköz, amely a kártyaoldali munkát segíti.

Egy RFID rendszerben több külön dolog keveredik a hétköznapi beszédben: van frekvencia, kártyatípus, chipcsalád, írhatóság, UID-kezelés, szektortartalom és beléptetőrendszer-oldali jogosultság. A Kézi RFID/proxy másoló (125kHz, 13.56MHz [iCopy-X100]) ott hasznos, ahol ezeket nem elméletben kell nézni, hanem a tényleges kártyán kell olvasni, menteni, írni vagy tesztelni.

Egy egyszerű 125 kHz-es másolóval az a gond, hogy sok modern beléptető és NFC alapú azonosító nem ebben a tartományban működik. A Kézi RFID/proxy másoló (125kHz, 13.56MHz [iCopy-X100]) két fő RFID világot fed le: a 125 kHz-es ID/proxy kártyák körét és a 13,56 MHz-es IC/NFC kártyák egy részét. Emiatt szervizben, rendszergazdai munkában és oktatásban kevesebb a vakpróba.

A használatnál fontos különbség, hogy a készülék nem helyettesíti a beléptetőrendszer adminisztrációját. Ha egy rendszer szerveroldalon, vezérlőoldalon vagy titkosított alkalmazásrétegen dönt a jogosultságról, akkor a fizikai kártyaadat kezelése csak a folyamat egyik része.

Azaz a Kézi RFID/proxy másoló (125kHz, 13.56MHz [iCopy-X100]) egy USB Type-C csatlakozású, AA elemes, kézi RFID/NFC olvasó-író és másoló eszköz 125 kHz-es, 13,56 MHz-es és több további alacsony frekvenciás kártyatípus kezeléséhez.

Így működik a gyakorlatban

A Kézi RFID/proxy másoló (125kHz, 13.56MHz [iCopy-X100]) kézi üzemmódban a saját kezelőfelületén keresztül használható. A felhasználó az eredeti kártyát vagy kulcstartót az olvasási területhez helyezi, a készülék a támogatott kártyatípusoknál kiolvassa az azonosítót vagy a kezelhető adattartalmat, majd a megfelelő írható célkártyára vagy célkulcsra írja az adatot.

USB Type-C kapcsolaton keresztül a készülék adatkapcsolatra és működtetésre is használható. Windows és Android alkalmazással vezérelhető, így nem csak kézi másolásra, hanem mentett kártyaadatok kezelésére, kártyaformázásra, szektorinformációk módosítására és dekódolt adatok tárolására is beilleszthető.

A célkártya kiválasztása nem mellékes. A 125 kHz-es EM4100 vagy TK4100 típusú kártyák világa nem ugyanaz, mint a T5577 vagy EM4305 írható kulcsoké, és a 13,56 MHz-es MF1/S50/IC környezet sem azonos egy fix kódú alacsony frekvenciás proxy kulccsal. A készülék akkor dolgozik jól, ha az eredeti kártya és a célchip technológiai oldalon is összeillik.

A MiniUSB csatlakozó későbbi bővítés céljára van fenntartva. A normál használati csatlakozás az USB Type-C.

Milyen helyzetekben érdemes használni?

• beléptetőrendszerek jogosult szervizelésénél, amikor a meglévő kártya típusát, frekvenciáját és írhatósági lehetőségeit kell kezelni.
• műhelyben, ahol 125 kHz-es T5577 vagy EM4305 kulcsokkal és 13,56 MHz-es IC/MF1/S50 kártyákkal is dolgoznak.
• oktatási helyzetben, ahol az RFID frekvencia, kártyatípus, UID, célchip és olvasó-kompatibilitás közti különbséget kell bemutatni.
• saját RFID-prototípusok tesztelésénél, például Arduino, ESP32 vagy más mikrokontrolleres beléptetőmodell fejlesztésekor.
• rendezvény- vagy laborazonosítók előkészítésénél, ahol ismert, engedélyezett kártyakészlettel kell dolgozni.
• belső üzemeltetésben, ha saját rendszerhez kell tartalék azonosítót készíteni kompatibilis, írható célkártyára.
• alkalmas RFID-kártyák gyors műhelyes válogatására, amikor külön kell választani a 125 kHz-es, 13,56 MHz-es és nem támogatott azonosítókat.
• akkor, ha a PC-s munkát és a kézi terepi használatot ugyanazzal az eszközzel kell megoldani.

Mire kell figyelni beüzemeléskor?

Kiválasztáskor ezekre figyelj

A Kézi RFID/proxy másoló (125kHz, 13.56MHz [iCopy-X100]) kiválasztásánál az első döntési adat a kártya frekvenciája. Ha kizárólag egyszerű 125 kHz-es fix kódú kártyákkal dolgozol, akkor egy egyszerűbb 125 kHz-es másoló is elég lehet. Ha viszont 13,56 MHz-es IC/NFC kártyák is előfordulnak, akkor a kétfrekvenciás kezelés már érdemi különbség.

A második döntési pont a célkártya. A másolás nem attól lesz sikeres, hogy a készülék olvas valamit, hanem attól, hogy a célchip alkalmas az adott adat írására és a célrendszer elfogadja az elkészült azonosítót. 125 kHz-es környezetben a T5577 és EM4305 írható kulcsok, 13,56 MHz-es környezetben az IC, MF1 és S50 típusok szerepe külön kezelendő.

A harmadik döntési pont a használati mód. Ha terepen, gyors kártyaellenőrzésre, alap olvasásra és másolásra kell eszköz, a kézi üzemmód a lényeg. Ha mentett kártyák, formázás, szektorinformációk vagy dekódolt adatok kezelése is feladat, akkor a Windows vagy Android alkalmazás támogatása lesz fontos.

A negyedik döntési pont a tápellátás és tartozék. A készülék 4 db AA elemmel működik, az elemek nem részei a csomagnak. A dobozban USB Type-C adatkábel és Type-C OTG adapter szerepel, célkártya vagy célkulcs nem szerepel a csomag tartalmaként.

Az ötödik döntési pont a garanciális kockázat. A firmware-frissítés garanciavesztéssel jár, ezért üzemeltetési környezetben a készüléket nem szabad kísérleti firmware-kezelésre alapozni.

Amikor nem ez lesz a jó megoldás

Ne válaszd a Kézi RFID/proxy másoló (125kHz, 13.56MHz [iCopy-X100]) eszközt, ha :

• jogosulatlan beléptetőkártya-másolásra keresel eszközt.
• olyan kártyát kell kezelni, amelynek technológiája, frekvenciája vagy írhatósága nem tartozik a támogatott körbe.
• iOS-es vezérlés a kötelező munkafeltétel.
• Arduino vagy ESP32 panelre közvetlenül köthető RFID olvasómodult keresel.
• hálózati beléptetővezérlőt, ajtónyitó elektronikát vagy relés kimenetű olvasót keresel.
• a rendszer szerveroldali jogosultságkezelése miatt a kártyaadat másolása önmagában nem oldja meg a feladatot.
• a firmware módosítása vagy frissítése a tervezett munkafolyamat része, és a garancia megtartása követelmény.
• célkártyákra is szükséged van, de azokat nem szerzed be külön.

Egy apró tipp a gyakorlatból

RFID másolásnál a legtöbb félreértés abból jön, hogy a kártyára csak annyit mondanak: “beléptetőkártya”. Ez műhelyszinten kevés. A frekvencia, a chipcsalád, az írhatóság és a célrendszer elfogadási logikája külön kérdés. A Kézi RFID/proxy másoló (125kHz, 13.56MHz [iCopy-X100]) akkor ad jó munkafolyamatot, ha a kártyákat előbb technológia szerint rendezed: 125 kHz-es ID/proxy, 13,56 MHz-es IC/NFC, írható célkulcs, nem írható kártya, valamint ismeretlen vagy nem támogatott azonosító. Így nem a másolás végén derül ki, hogy rossz célchipre próbáltál írni.

A másik gyakorlati pont a szoftver telepítése. USB-s használatnál a készüléken lévő szoftver elérése előtt nem szabad az OK gombbal más üzemmódba vinni az eszközt, mert ilyenkor az eltávolítható meghajtóként elérhető fájlrendszer lecsatlakozhat.

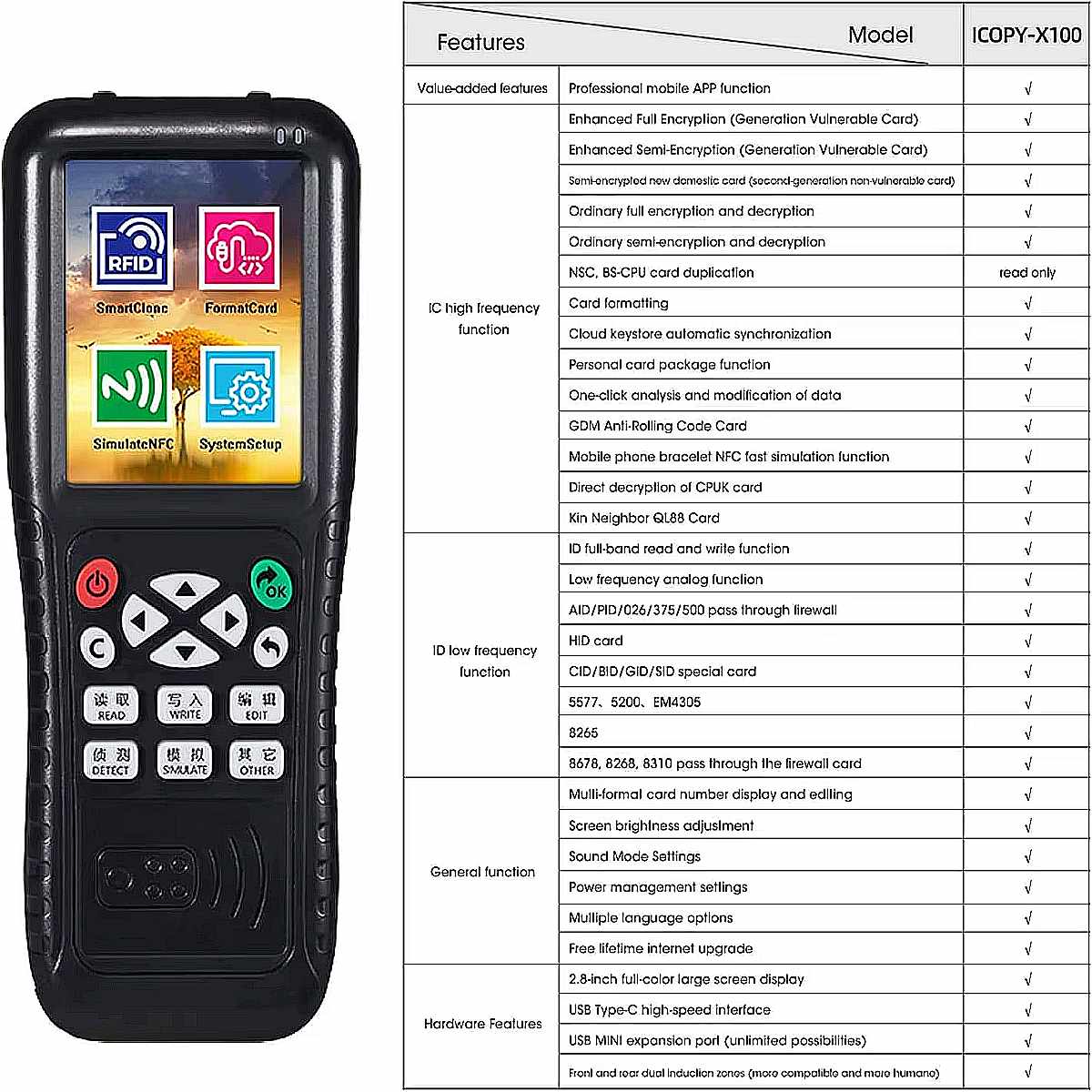

Műszaki jellemzők

Csatlakozó

Az eszköz USB Type-C porton keresztül csatlakoztatható adatátvitel és tápellátás céljából. A MiniUSB későbbi bővítés céljára van fenntartva.

Dokumentáció

A készülék csatlakoztatása után a számítógépen megjelenik egy eltávolítható meghajtó, amely tartalmazza a szükséges szoftvert. A szoftver telepítése előtt ne nyomja meg az “OK” gombot az eszközön – mert ekkor az író/olvasó perifériaként használható és a filerendszer lecsatlakoztatásra kerül.
Standalone használat során nyomógombokkal értelemszerűen vezérelhető.
Az eszköz kínai és angol nyelvű menüvel rendelkezik! Az angol nyelvű használat javasolt.

• Video bemutató (Youtube, magyar felirat bekapcsolható)
• iCopy X100 – magyar nyelvű (gépi fordítású) kézikönyv

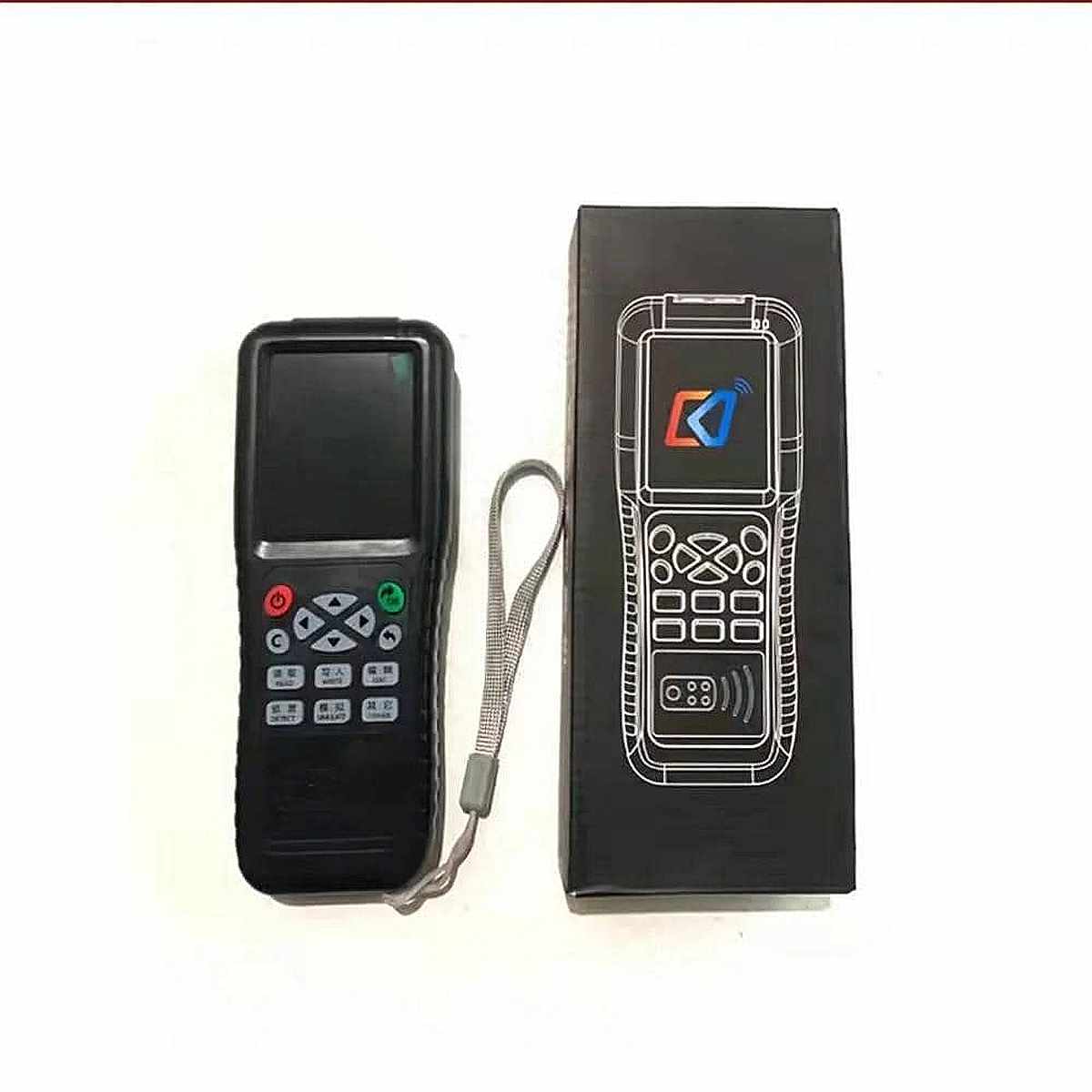

Csomag tartalma

• 1db iCopy-X100 RFID kártyamásoló készülék
• 1 db USB Type-C adatkábel
• 1 db Type-C OTG adapter
