Leírás
Egy ventilátort szeretnél bekapcsolás után néhány másodperccel elindítani. Vagy egy gombnyomásra működő szivattyút, amely meghatározott idő elteltével magától leáll. Esetleg egy berendezésben felváltva kellene kapcsolni és szüneteltetni egy fogyasztót. A XY-WJ01 digitális időzítő relémodul ezekhez az időzítési feladatokhoz ad külön vezérlőegységet, mikrokontroller-program írása nélkül is.
A panel 6-30 V egyenfeszültségről működik, és beépített relével kapcsolja a külső áramkört. A késleltetés 0,01 másodperctől 999,9 percig állítható a megfelelő időtartomány kiválasztásával. A relé bekapcsolási ideje, kikapcsolási szünete és az ismétlések száma külön megadható. Így egyszeri időzített kapcsolás és ismétlődő működés is kialakítható.

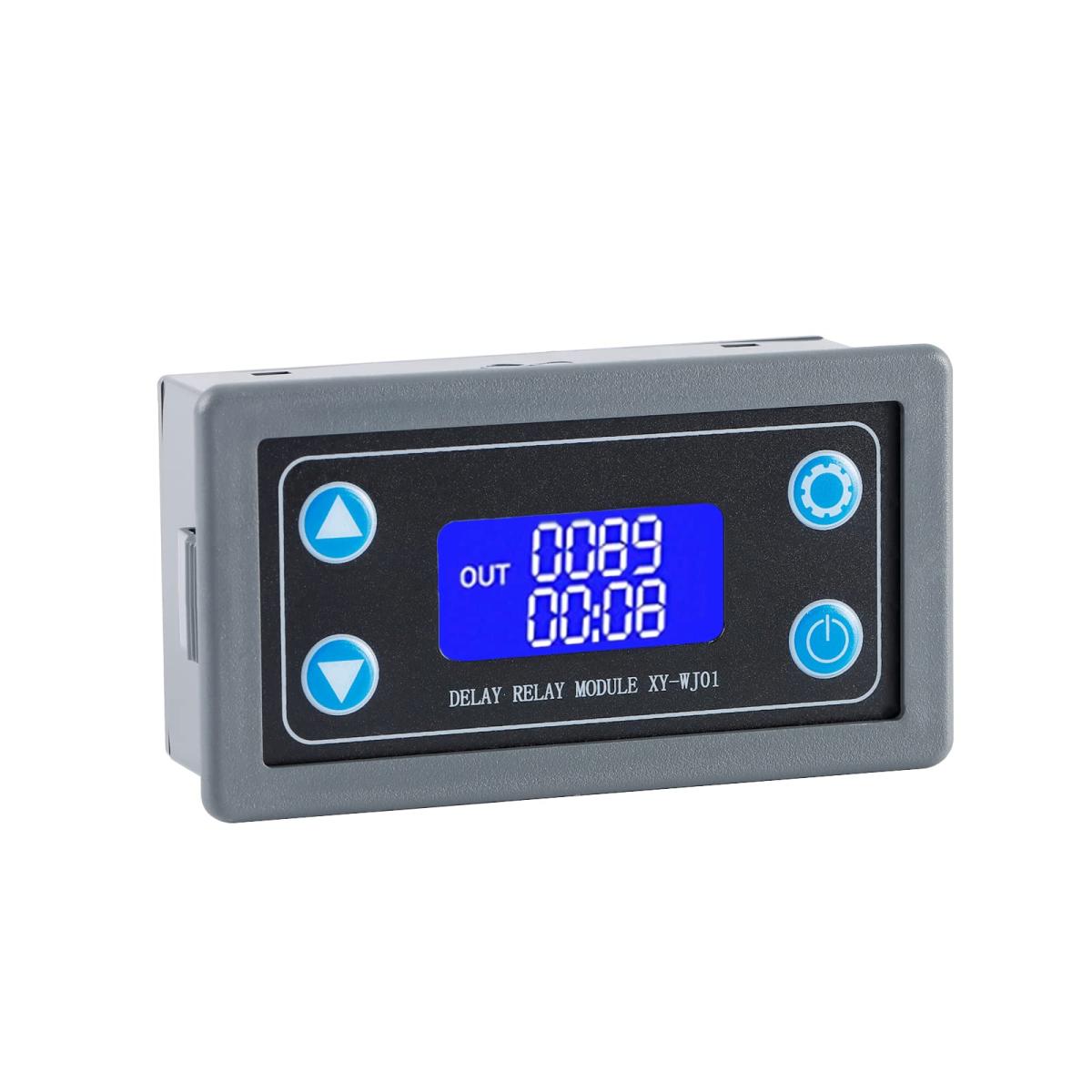

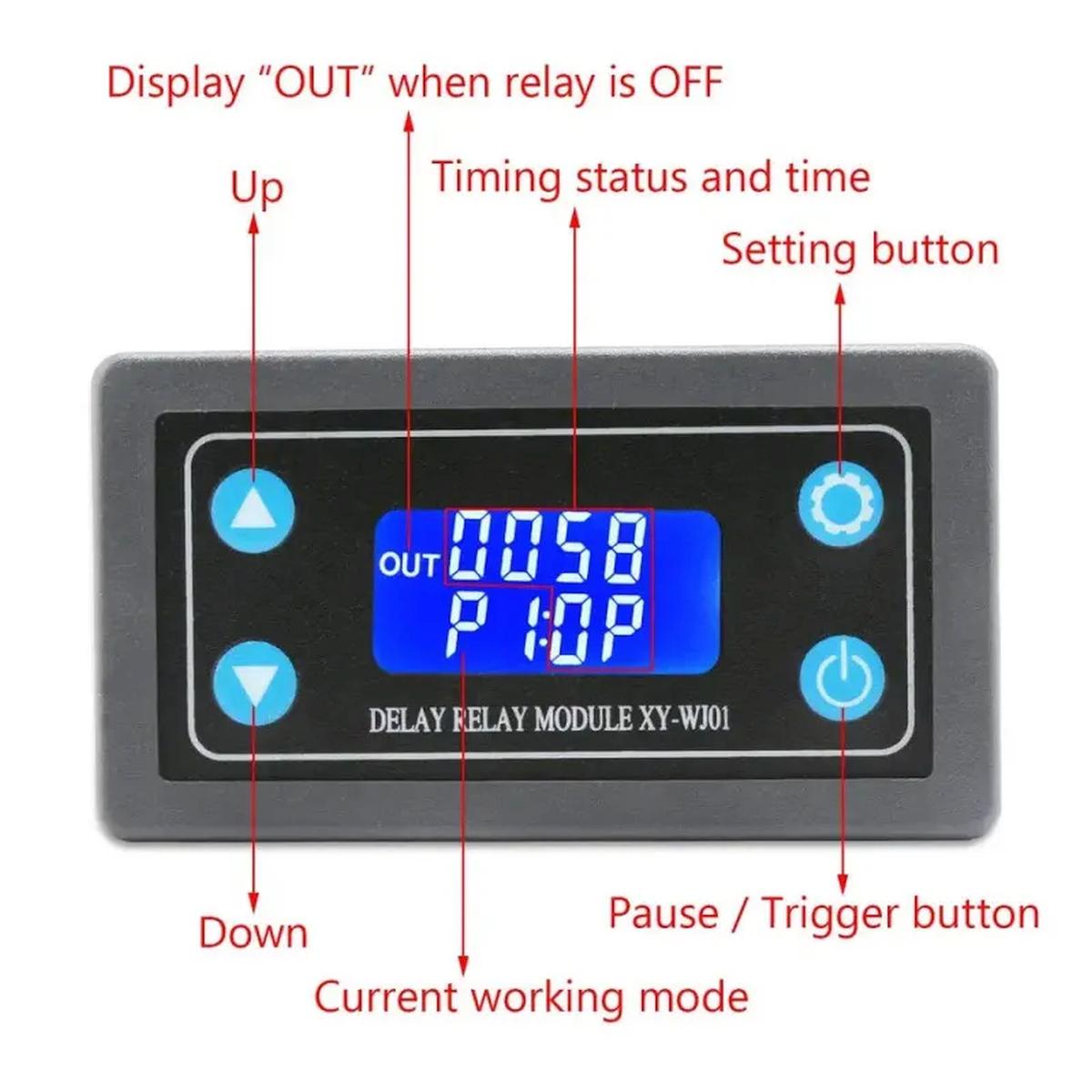

Az LCD kijelzőn közvetlenül megjelennek a beállítások, az előlapi négy nyomógombbal pedig külön programozóeszköz nélkül módosíthatók. A modul külső kapcsolóval vagy 3-24 V DC vezérlőjellel indítható, ami Arduino, ESP32 vagy egyszerű érzékelős vezérlés mellett is használati lehetőséget ad, megfelelő elektromos illesztéssel.
A relé potenciálfüggetlen kapcsolóérintkezővel rendelkezik. Ez azt jelenti, hogy a kapcsolt fogyasztónak saját tápellátásra van szüksége; a relé csak az áramkör megszakítását vagy zárását végzi. A relé hálózati 230 V AC kapcsolására nem minősített!
Hol kerül elő a műhelyben?
Tegyük fel, hogy egy kis szellőztetőberendezést építesz. A kapcsolóval elindítod a rendszert, de a ventilátornak csak tíz másodperccel később kellene bekapcsolnia. Egy másik összeállításnál a ventilátor öt percet járjon, majd két percet álljon, és ezt a ciklust ismételje.
Mindkét feladat időzítést igényel, de a programozási logika különbözik. A XY-WJ01 digitális időzítő relémodul előre kialakított működési módjai között megtalálhatók az egyszeri kapcsolás és a ciklikus üzem különféle változatai.
A panel különösen akkor kerülhet elő, amikor a vezérlendő berendezés már létezik, és csak egy időzített kapcsolási funkciót szeretnél hozzáadni. A reléérintkező a megfelelően méretezett fogyasztói áramkörbe kerül, az indítójel pedig érkezhet például nyomógombról, kapcsolóérintkezőről vagy külső vezérlőből.
A készülék kezelése helyben történik. A kijelzőn látható az időzítési beállítás és az aktuális működési állapot, így az időtartam módosításához nem szükséges minden alkalommal számítógépet csatlakoztatni.
A vezérlőparaméterek tápfeszültség-kimaradás után is megmaradnak. Ez egy időszakosan működtetett berendezésnél hasznos, mert a beállításokat nem kell minden újraindításkor ismét megadni. A tápvisszatérés utáni reléállapotot ugyanakkor a választott időzítési mód határozza meg.
Működés és bekötés a gyakorlatban

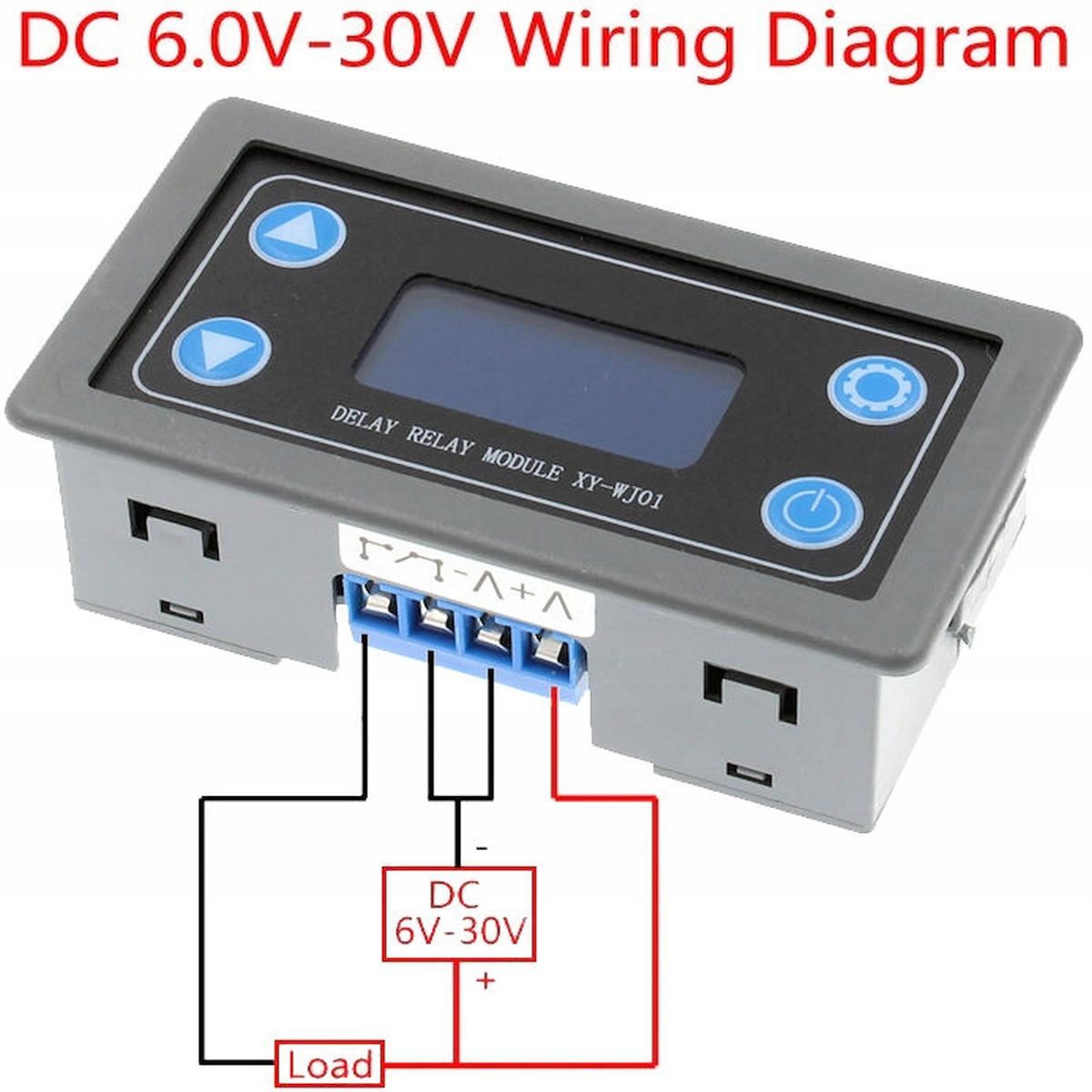

Külön táp a vezérlőnek és a fogyasztónak
A panel saját elektronikájához 6-30 V DC tápellátás szükséges. A megadott üzemi áramfelvétel 50 mA alatti.
Például egy 12 V-os egyenfeszültségű tápegység megfelelő lehet az időzítő működtetéséhez. A relé kimeneti kapcsai ettől még nem szolgáltatnak 12 V-ot. A relével kapcsolt készülék tápellátását külön kell bekötni.

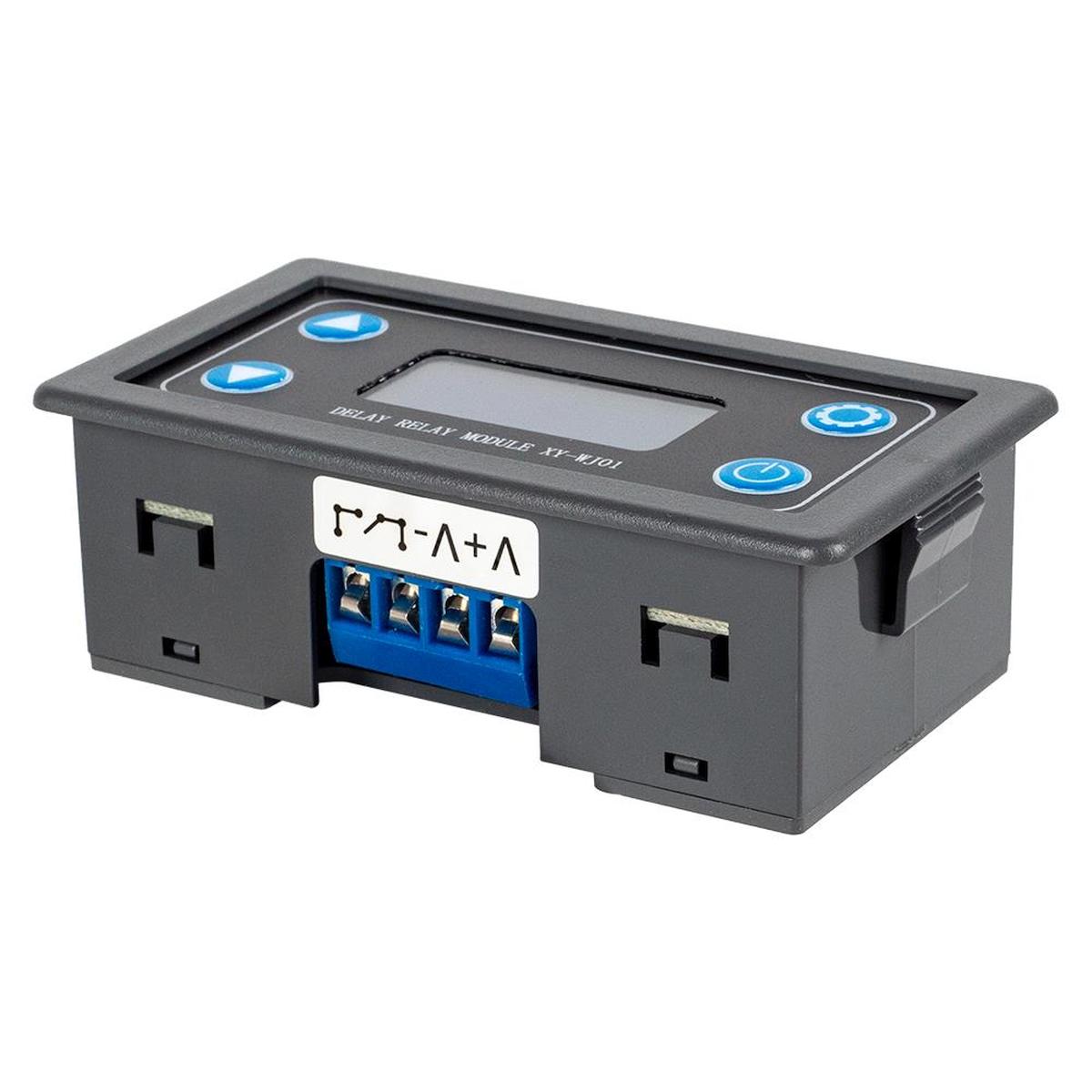

A mechanikus relé érintkezői kapcsolóként működnek:
- COM: a kapcsolóérintkező közös pontja.
- NO: alaphelyzetben nyitott érintkező; a relé meghúzásakor záródik a COM felé.
- NC: alaphelyzetben zárt érintkező; a relé meghúzásakor megszakad a COM-mal fennálló kapcsolat.
A NO és NC használatával megválasztható, hogy a terhelés a relé nyugalmi vagy meghúzott állapotában kapjon tápot. A konkrét panel csatlakozóinak fizikai kiosztása !!!.
Például egy megfelelő áramfelvételű, kisfeszültségű ventilátor kapcsolásánál a ventilátor tápágát lehet a relé COM és NO érintkezőjén keresztül vezetni. Így a fogyasztó csak akkor kap tápellátást, amikor a relé meghúz.
A vezérlő tápellátását és a relé által kapcsolt fogyasztói áramkört tehát külön kell kezelni.

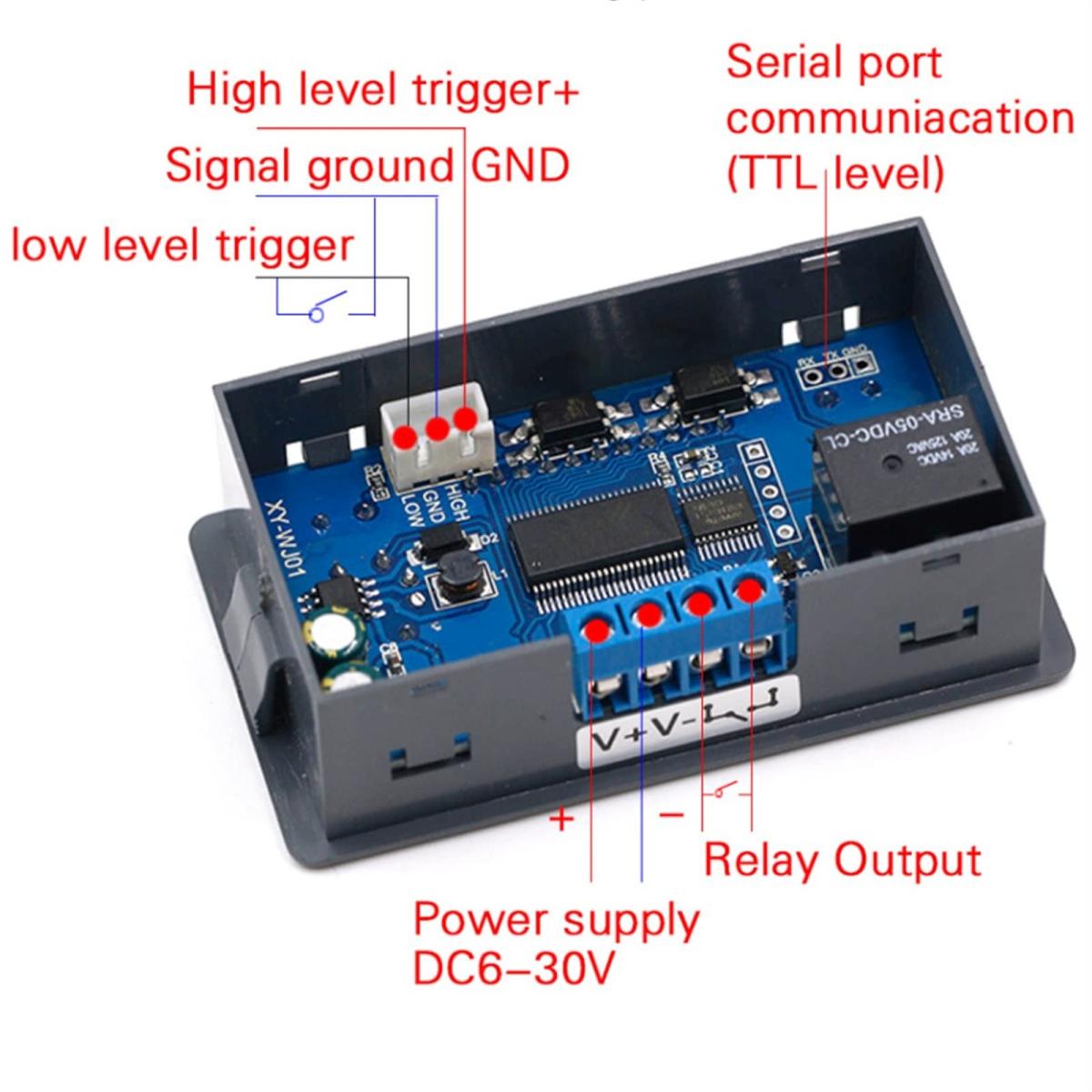

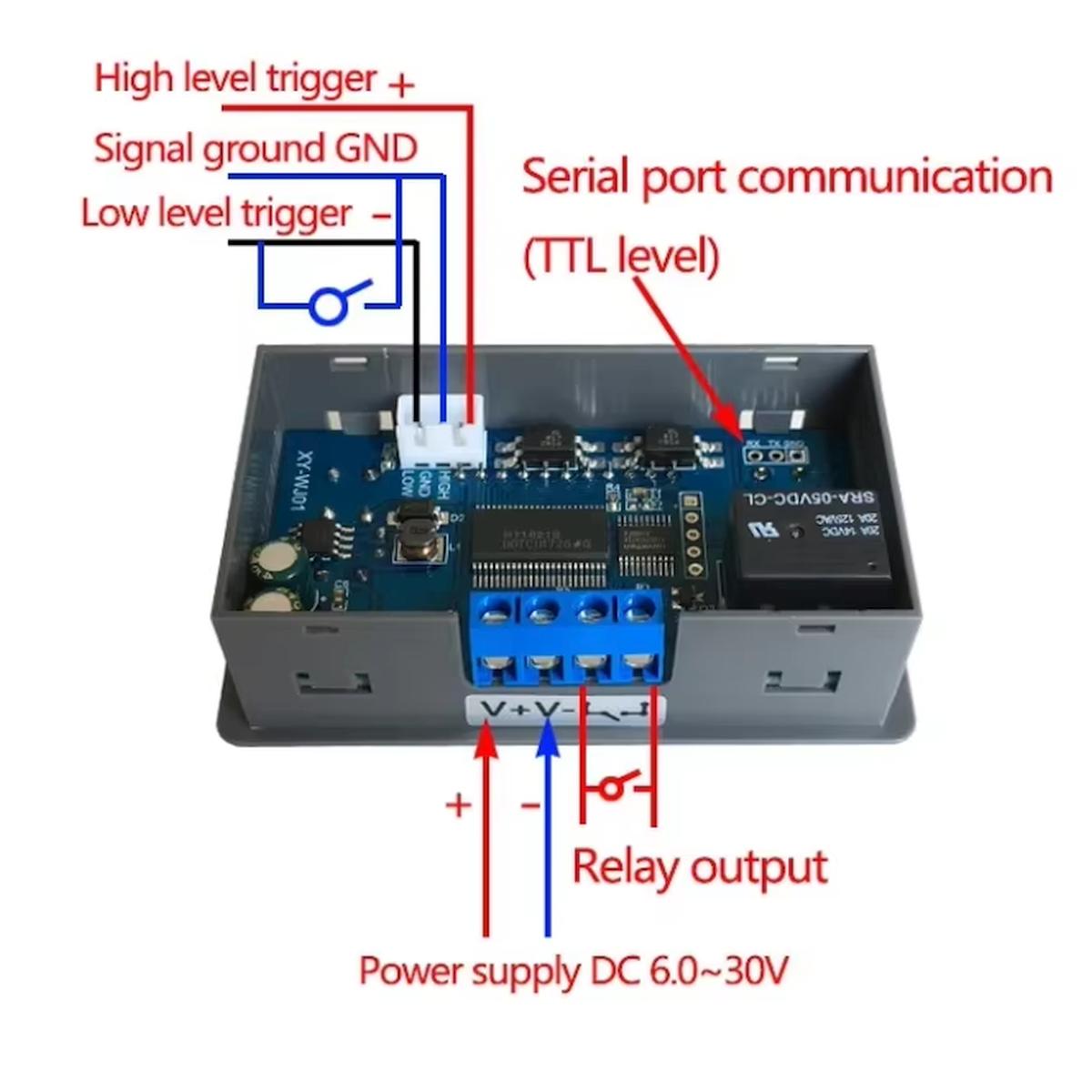

Külső indítás kapcsolóval vagy vezérlőjellel
Az időzítő kétféle gyakori indítási helyzetre használható.
Az egyik a nyomógombos vagy szárazkontaktusos vezérlés, amikor egy kapcsoló zárása adja a megfelelő indítási jelet.
A másik a feszültségjeles vezérlés. A megadott indítási tartomány 3-24 V DC, így a modul mikrokontrolleres rendszerhez is illeszthető.
Arduino vagy ESP32 használatánál a megfelelő logikai szintet, polaritást és a közös referencia szükségességét az alkalmazott bemeneti kapcsolás határozza meg. A konkrét indítóbemenet pontos kapocskiosztása, bemeneti árama és az aktiválási polaritás !!!.
Fontos, hogy a 3-24 V-os adat az indítójelhez tartozik. A teljes modul tápfeszültségét továbbra is a 6-30 V DC tartományban kell biztosítani.
Időzítés és ciklikus működés

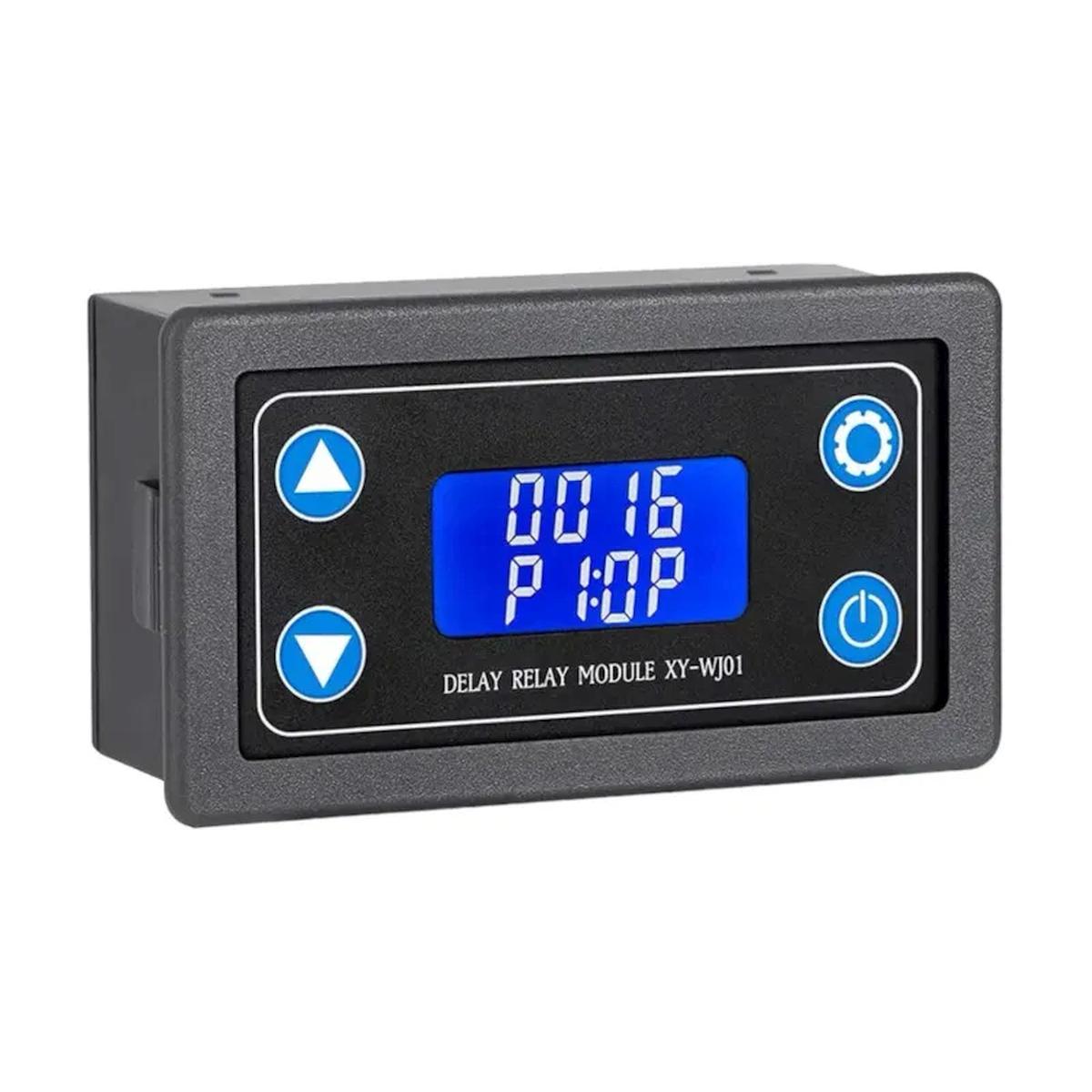

Három beállítási rövidítéssel találkozol a kijelzőn:
| Jelölés | Jelentése | Gyakorlati szerepe |
|---|---|---|
| OP | Bekapcsolási idő | Mennyi ideig marad meghúzva a relé. |
| CL | Kikapcsolási idő | Mennyi ideig tart a kikapcsolt szakasz. |
| LOP | Ismétlések száma | Hányszor ismétlődjön a be- és kikapcsolási ciklus. |
Egy egyszerű példában beállíthatsz 5 másodperces bekapcsolást és 10 másodperces szünetet. A megfelelő ciklikus üzemmóddal a relé öt másodpercig meghúz, tíz másodpercig elenged, majd a beállított ismétlésszám szerint újrakezdi a folyamatot.
Az ismétlésszám 1-9999, illetve folyamatos ciklusra is beállítható.
Az időzítő több kijelzési és beállítási tartományt használ:
- 0,01-99,99 másodperc
- 0,1-999,9 másodperc
- 1-9999 másodperc
- 1-999,9 perc
A 0,01 másodperces beállítási lépésköz a megadható időérték finomságát jelenti. A tényleges kapcsolási pontosság és az ismétlési eltérés külön mérési jellemző, amely ennél a panelnél !!!.
Az időzítő működési módjai
A XY-WJ01 P0-P9 között választható működési programokat kínál. A lényeg, hogy egy új indítójelre mi történjen, illetve szükség van-e ismétlődő kapcsolásra.
| Üzemmód | Működés |
|---|---|
| P0 | Indításra a relé OP időre meghúz. Az időzítés alatti újabb jelnek nincs hatása. |
| P1 | Indításra OP időre meghúz. Újabb indítójel esetén az időzítés újrakezdődik. |
| P2 | Indításra OP időre meghúz. Újabb jel megszakítja a működést és leállítja az időzítőt. |
| P3 | Az indítójel után CL késleltetés következik, majd a relé meghúz. |
| P4 | OP ideig bekapcsolt, CL ideig kikapcsolt szakaszok ismétlődnek, külső indítással. |
| P5 | CL kikapcsolt szakasszal kezdődő, majd OP bekapcsolt szakasszal folytatódó ciklus, külső indítással. |
| P6 | Tápfeszültség megjelenése után automatikusan induló, OP bekapcsolt és CL kikapcsolt szakaszokból álló ciklus. |
| P7 | Tápfeszültség megjelenése után automatikusan induló, CL kikapcsolt és OP bekapcsolt szakaszokból álló ciklus. |
| P8 | A bemeneti jel fennállásához kapcsolódó késleltetett kikapcsolási működés. |
| P9 | A bemeneti jel megszűnéséhez kapcsolódó késleltetett bekapcsolási működés. |
A működési értelmezés a XY-WJ01 részletes P0-P9 programleírását követi. A pontos kapcsolási logikát a végleges alkalmazásban csak a megfelelően azonosított programváltozattal szabad meghatározni.
Konkrét felhasználási példák
- Ventilátor késleltetett indítása: Egy külső kapcsoló elindítja az időzítést, majd a relé a megadott késleltetés után kapcsolja a ventilátor vezérlőáramkörét.
- Időzített kisfeszültségű szivattyú: Nyomógomb megnyomására a szivattyú meghatározott ideig működhet, majd automatikusan leáll.
- Ciklikus levegőztetés: A berendezés néhány percig üzemel, majd szünetel, és ezt a beállított ciklusszámig ismétli.
- Világítási próba: Egy LED-es világítási kör adott ideig bekapcsolva tartható, majd a relé kikapcsolja.
- Műhelyes tesztberendezés: Egy elektromos fogyasztó ismétlődő be- és kikapcsolásával egyszerű működési ciklusok állíthatók elő.
- Késleltetett jeladó: Egy érzékelő jelére később kapcsolható külön visszajelző vagy vezérlőbemenet.
- Automatikusan ismétlődő kapcsolás: A megfelelő P6 vagy P7 programmal a ciklus tápfeszültség megjelenése után, külső indítójel nélkül elindulhat.
Motoroknál és más induktív fogyasztóknál a névleges áram mellett az indítási áram és a kapcsolási igénybevétel is számít. A relé érintkezőinek adott terhelésre vonatkozó megengedett értékét nem lehet csupán az 5 A-es általános adatból meghatározni.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| Milyen tápegység kell hozzá? | 6-30 V DC tápellátást igényel, 50 mA alatti megadott üzemi áramfelvétellel. |
| Használható 12 V-os vagy 24 V-os rendszerben? | Igen, mindkét tápfeszültség a megadott működési tartományban van. |
| Indítható Arduino vagy ESP32 vezérlőből? | 3-24 V DC vezérlőjel fogadására alkalmas. Így igen. |
| Nyomógombbal is vezérelhető? | Igen, megfelelő kontaktusos indítókapcsolással. |
| Kapcsolt tápfeszültséget ad a relékimenet? | Nem. Potenciálfüggetlen reléérintkezővel rendelkezik, a fogyasztónak saját tápforrás szükséges. |
| Mekkora áramot kapcsolhat? | A megadott legnagyobb kapcsolási áram 5 A, legfeljebb 125 V DC kapcsolt feszültséggel. |
| Kapcsolható vele 230 V AC fogyasztó? | Biztonsági és kapcsolástechnikai adatok nélkül erre nem szabad méretezni. Terhelés esetén csak külső teljesítményrelé meghajtására javasolt. |
| Megmaradnak a beállítások áramtalanítás után? | Igen, a programbeállításokat a vezérlő megőrzi. |
| Kell hozzá külön mikrokontroller? | Nem. A működési módok és időértékek a négy gombbal beállíthatók. |
| Milyen gyorsan kapcsol a relé? | A beállítható időtartomány 0,01 másodperctől indul. A tényleges kapcsolási pontosság !!!. |
Ezekre is figyelj!
A XY-WJ01 digitális időzítő relémodul kiválasztásakor először azt határozd meg, milyen kapcsolási sorozatot szeretnél.
Egyszeri bekapcsolás, késleltetett indítás vagy ismétlődő ciklus esetén más programbeállítás szükséges. A nyomógombos indítás és a tápfeszültség megjelenésére automatikusan induló időzítés szintén különböző feladat.
A következő kérdés a relé terhelése. Az 5 A-es megadott kapcsolási határ mellett is figyelembe kell venni a fogyasztó jellegét. Egy ellenállásos terhelés és egy villanymotor eltérően veszi igénybe a kapcsolóérintkezőket. Nagyobb áramú fogyasztóhoz külön kontaktor vagy megfelelő teljesítményrelé szükséges lehet.

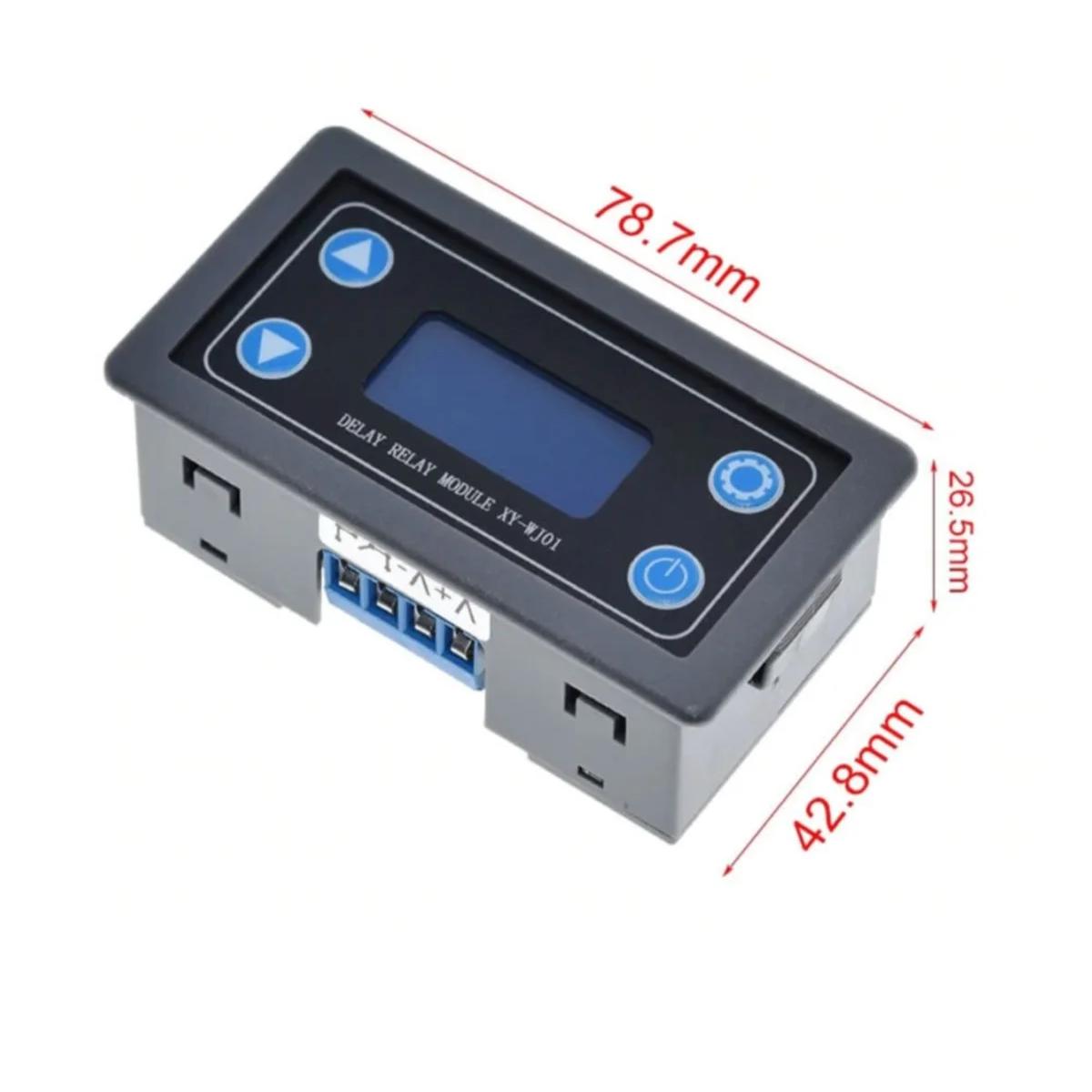

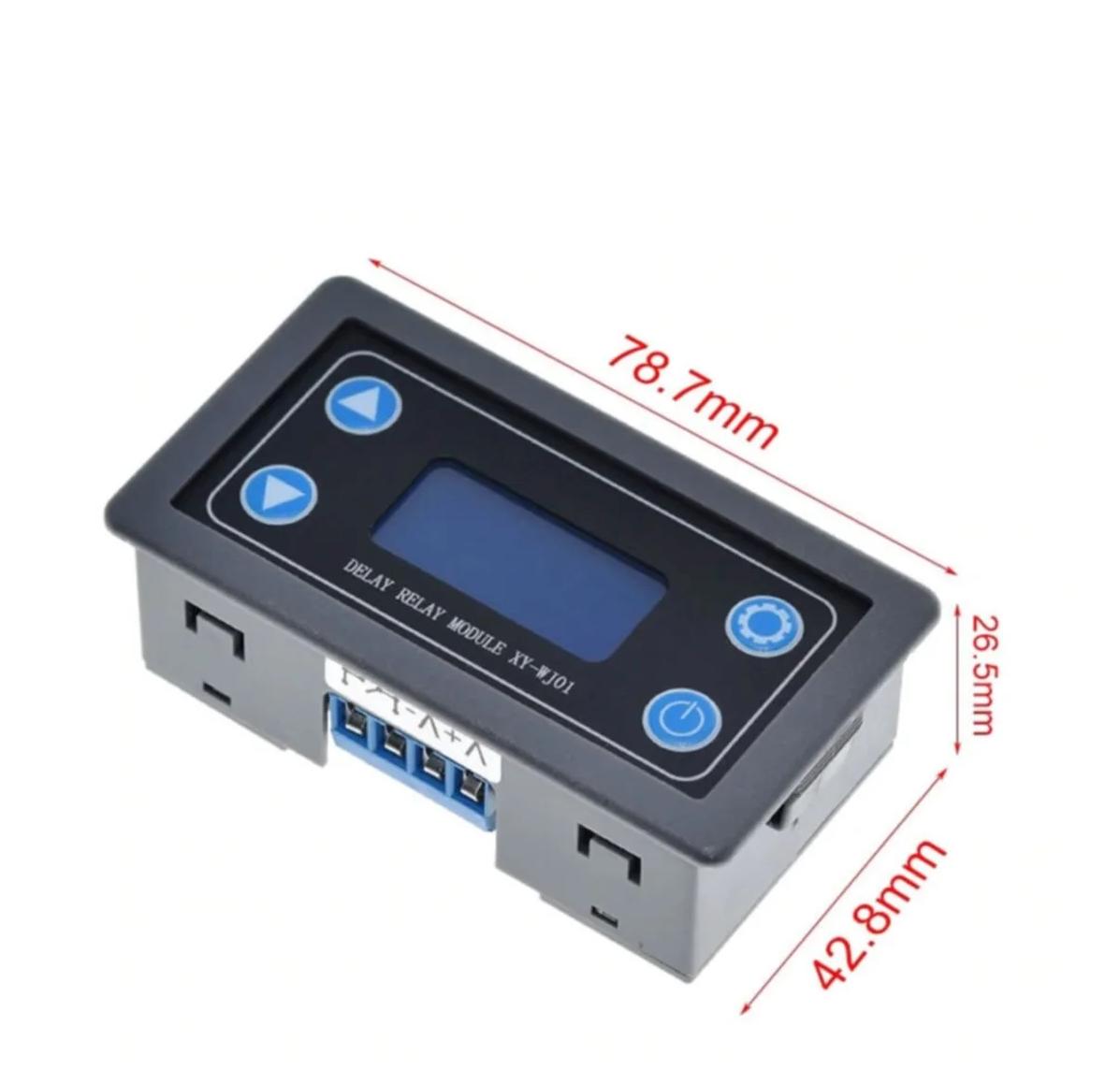

A panel mechanikai mérete 79 × 43 × 26 mm, a rögzítőfuratok távolsága 73 × 39 mm. Ezek a méretek már egy készülékház belső elrendezésénél is számítanak. A kijelzőnek és a kezelőgomboknak hozzáférhető helyet kell hagyni. Ha a berendezést hosszú időre önálló működésre állítod be, gondold végig az áramkimaradás utáni viselkedést is. Nem mindegy, hogy a relé egy visszatérő tápfeszültségre automatikusan ciklusba kezd, vagy új indítójelet vár.
Amikor más vezérlő kell
Gyors, nagy ismétlési számú kapcsolásokhoz a mechanikus relé nem feltétlenül megfelelő. Ilyenkor az alkalmazástól függően félvezetős kapcsoló, MOSFET vagy megfelelő SSR lehet alkalmasabb.
Ha a készüléknek hőmérséklet, nyomás vagy más változó érték alapján kell önállóan döntéseket hoznia, összetettebb vezérlő vagy mikrokontrolleres rendszer szükséges.
Érintésvédelmi vagy gépbiztonsági funkciókhoz minősített biztonsági relét, időrelét vagy más megfelelő védelmi berendezést kell választani. A XY-WJ01 általános célú időzítő, kisfeszültségre kitalálva.
Műhelytipp – először terhelés nélkül állítsd be
Egy új időzítési programnál először magának a relének a kapcsolási sorrendjét célszerű végigkövetni, a fogyasztói teljesítmény-áramkör csatlakoztatása nélkül.
Állíts be például 3 másodperces bekapcsolást és 5 másodperces szünetet, majd figyeld a kijelzőt és a relé kapcsolási állapotát. Ebből kiderülhet, hogy a kiválasztott program melyik szakasszal indul, és az újabb indítójel megállítja vagy újrakezdi-e az időzítést.
A végleges terhelést csak a helyes működési mód azonosítása, valamint a relé és a fogyasztó villamos paramétereinek összevetése után szabad csatlakoztatni.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Termék megnevezése: | XY-WJ01 digitális időzítő relémodul |
| Típus: | XY-WJ01 |
| Rendeltetés: | Programozható késleltetés és relés időkapcsolás |
| Tápfeszültség: | 6-30 V DC |
| Üzemi áramfelvétel: | <50 mA |
| Relék száma: | 1 |
| Relékimenet: | Potenciálfüggetlen kapcsolóérintkező |
| Kapcsolási áram felső értéke: | 5 A |
| Maximális megadott kapcsolt feszültség: | 125 V DC |
| 230 V AC terhelhetőség: | Csak kontroll alatt – nem minősített! |
| Külső vezérlőjel: | 3-24 V DC |
| Kontaktusos indítás: | Igen |
| Időzítési tartomány: | 0,01 másodperc – 999,9 perc |
| Időtartomány 1: | 0,01-99,99 s |
| Időtartomány 2: | 0,1-999,9 s |
| Időtartomány 3: | 1-9999 s |
| Időtartomány 4: | 1-999,9 perc |
| Ismétlésszám: | 1-9999 vagy végtelen ciklus |
| Működési módok: | P0-P9 |
| Beállítható paraméterek: | OP, CL, LOP |
| Kezelőszervek: | 4 nyomógomb |
| Kijelző: | Háttérvilágítású LCD |
| Beállítások megőrzése: | Igen, áramtalanítás után is |
| UART konfigurációs lehetőség: | XY-WJ01 dokumentált funkció. |
| Megadott UART kommunikáció: | 9600 bps, 8N1 |
| Üzemi hőmérséklet: | -10…+60 °C |
| Panel mérete: | 79 × 43 × 26 mm |
| Rögzítőfuratok távolsága: | 73 × 39 mm |
| Védettség: | IP20 |
Dokumentáció
Csomag
- 1 db XY-WJ01 digitális időzítő relémodul, LCD kijelzővel, beépített relével és kezelőgombokkal.
