Leírás
Tegyük fel, hogy szeretnénk egy tárgyhoz, kezelőfelülethez vagy akár egy bútorhoz digitális információt rendelni. Nem QR-kódot akarunk rátenni, hanem azt szeretnénk, hogy elég legyen a telefont néhány centiméterre odatartani. A NFC RFID matrica (NTAG215) [Átlátszó] pontosan ilyen feladatra készült: 25 mm átmérőjű, öntapadó NFC címke, amelyben NXP NTAG215 chip dolgozik.
A matrica 13,56 MHz-en működik, ISO/IEC 14443A és NFC Forum Type 2 rendszerben. Saját eleme nincs. Amikor NFC-képes telefon vagy megfelelő olvasó kerül mellé, az olvasó rádiófrekvenciás tere adja meg a működéshez szükséges energiát. Vagyis nincs mit tölteni, nincs külön tápvezeték, és bekötéssel sem kell foglalkozni.
Az NTAG215 chipben összesen 540 bájt EEPROM található, ebből 504 bájt használható felhasználói adatok tárolására. Ez elsőre kevésnek tűnhet, de NFC címkénél nem fényképeket vagy dokumentumokat tárolunk. Egy URL, rövid azonosító, NDEF rekord vagy automatizálási hivatkozás számára ez már jól használható tárhely.
Az NFC RFID matrica (NTAG215) [Átlátszó] közeli kommunikációra való. A jellemző olvasási távolság nagyjából 1-5 cm, az olvasó antennájától és a környezettől függően. Ha méteres távolságból kell tárgyakat azonosítani, akkor már nem NFC-ben érdemes gondolkodni.
Hol használható?
Az NFC címke tulajdonképpen egy nagyon egyszerű, vezeték nélküli memória.
A telefon vagy az NFC olvasó közel kerül hozzá, energiát ad a chipnek, majd kiolvassa az azonosítót vagy a memóriába írt adatot. Ha a címke nincs lezárva, megfelelő alkalmazással új tartalom is írható rá. Ez lehet például egy webcím. A telefont a matricához érintjük, és már nyílik is az oldal. Ugyanígy kerülhet rá rövid eszközazonosító, kapcsolati információ vagy egy telefonos automatizálást elindító adat.

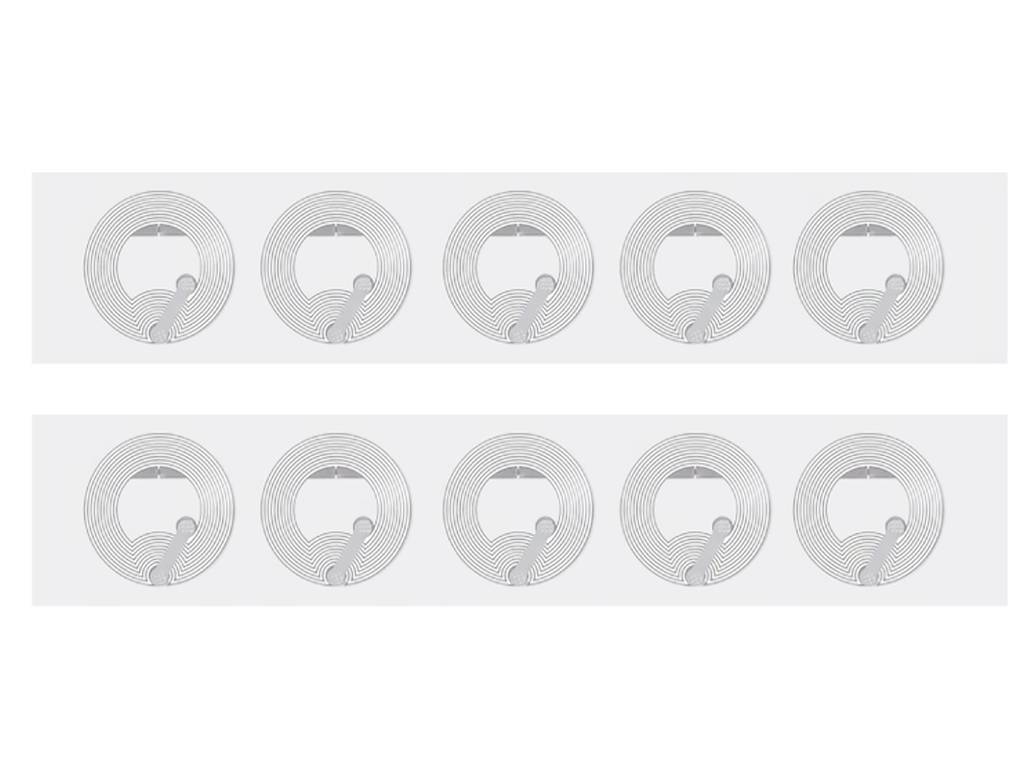

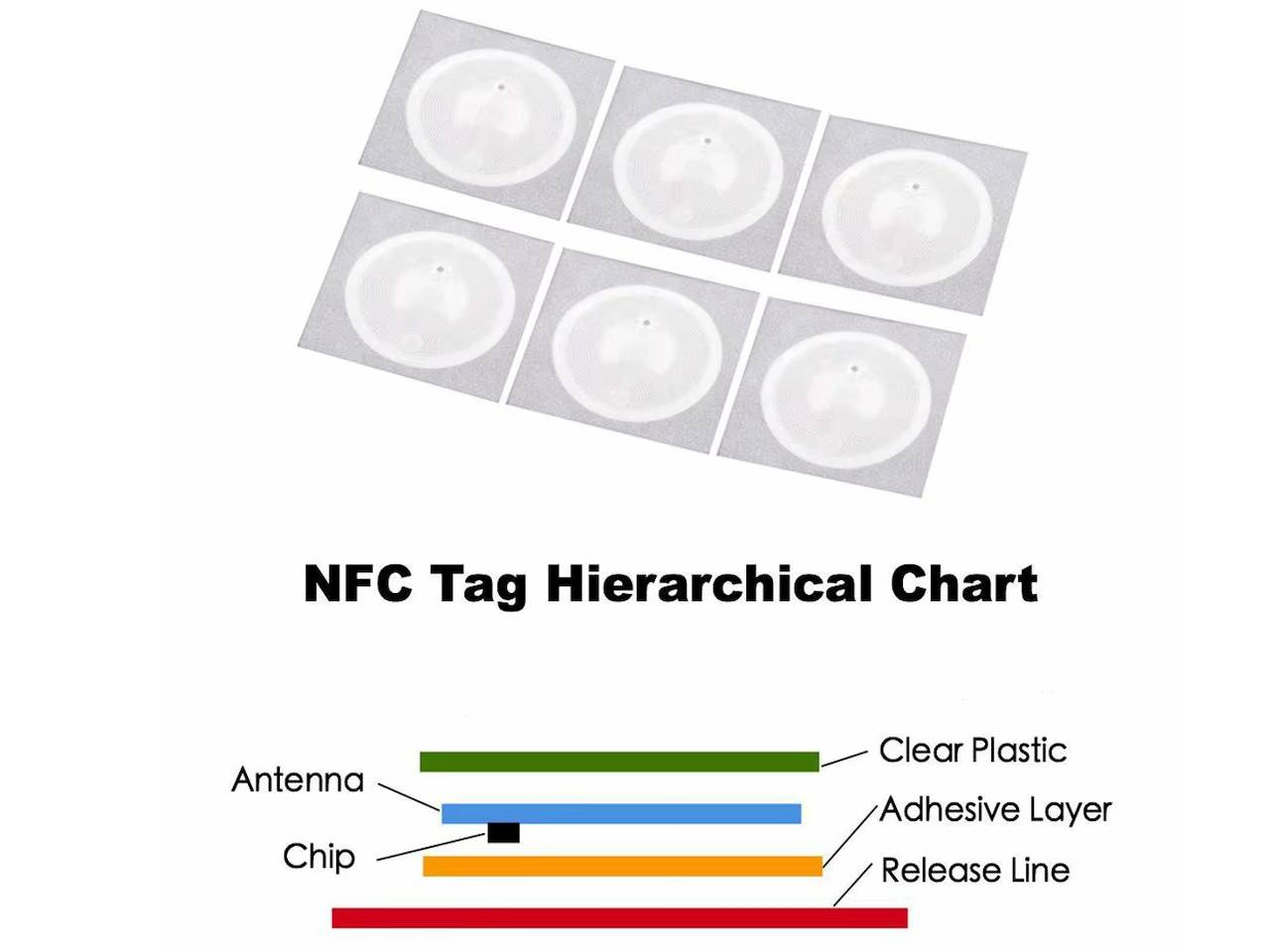

Az átlátszó kivitel akkor jön jól, amikor nem szeretnénk, hogy a matrica nagyon elüssön a felülettől. Ettől azonban maga az antenna nem válik láthatatlanná. A címkében továbbra is ott van a vezető antenna, csak a hordozó kevésbé takarja el az alatta lévő felületet.
Mi történik, amikor odatartjuk a telefont?
Itt nincs hagyományos értelemben vett rádióadó, amely folyamatosan sugározna. Az NFC olvasó 13,56 MHz-es mágneses teret hoz létre. A matricában lévő antenna ebből veszi fel az energiát, az NTAG215 chip működésbe lép, és megkezdődik a kommunikáció. Ez a közelség nem hiba, hanem az NFC működésének része.
Az NTAG215 NFC Forum Type 2 tag. A chip 7 bájtos UID-val rendelkezik, amelyet gyártáskor programoznak be. Ez nem ugyanaz, mint a felhasználói memória: egy URL-t vagy szöveges NDEF rekordot átírhatunk, a normál NTAG215 UID-ját viszont nem. A felhasználói terület 504 bájt. Ha NDEF formátumban írunk rá adatot, maga az NDEF rekord is elfoglal néhány bájtot. Ezért az 504 bájt nem azt jelenti, hogy ennyi karakterből álló szöveget minden körülmények között rá tudunk írni.
Hol jön jól igazán?
- Weboldal vagy termékoldal megnyitásához egyetlen telefonos érintéssel.
- Digitális névjegy vagy rövid kapcsolati adat átadásához.
- Telefonos automatizálás vagy parancs indításához.
- Okosotthon-jelenet gyors előhívásához.
- Eszközök, dobozok vagy kiállítási tárgyak rövid azonosításához.
- PN532 alapú Arduino vagy ESP32 NFC projektek próbájához.
- NFC programozás és NDEF rekordok oktatásához.
- Bútoron vagy kezelőfelület mellett diszkrétebb NFC pont kialakításához.
- Információs táblán digitális kiegészítő tartalom megnyitásához.
- Olyan egyszerű azonosítási feladathoz, ahol nincs magas biztonsági követelmény.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| 13,56 MHz-es NFC/ISO14443A olvasót használsz? | A 125 kHz-es RFID olvasó nem fogja kezelni ezt a matricát. |
| Van NFC a telefonban vagy az olvasóban? | NFC hardver nélkül a címke nem olvasható és nem írható. |
| Fémfelületre kerülne a matrica? | A közvetlenül mögötte lévő fém erősen ronthatja vagy teljesen megszüntetheti az NFC kapcsolatot. |
| Belefér az adat az 504 bájtos felhasználói memóriába? | Túl nagy NDEF rekord nem írható fel teljes egészében. |
| Végleges írásvédelmet kapcsolnál be? | A lezárt memóriaterület később már nem módosítható. |
| Több centiméternél nagyobb olvasási távolság kell? | Erre más RFID technológia való. |
| Biztonsági azonosításra használnád? | A 32 bites jelszavas védelem nem helyettesíti a kriptográfiai hitelesítést. |
Amit érdemes tisztázni választás előtt
Az első szám, amin könnyű elcsúszni, a memória. Az NTAG215-nél találkozhatunk 540 bájt és 504 bájt értékkel is. Nem két külön változatról van szó. Az 540 bájt a teljes EEPROM mérete, ebből 504 bájt áll rendelkezésre felhasználói adatokhoz.
A második fontos részlet a fizikai forma. Ugyanez az NTAG215 chip kerülhet matricába, kártyába vagy érme alakú tagbe is. Ettől a chip tudása még hasonló marad, de a felhasználás nem. Ha valamit egy felületre szeretnénk ragasztani, a 25 mm-es matrica jó forma. Ha belépőkártya alak kell, akkor már más kivitel után érdemes nézni.
A harmadik az olvasási távolság. Az NFC-nél nincs olyan egyetlen szám, amely minden telefonra és minden felületre igaz. A telefon antennájának helye, a matrica tájolása és az alatta lévő anyag mind beleszól.
És van még egy fontos határ: a jelszavas védelem. Az NTAG215 tud egyszerű hozzáférésvédelmet, de ettől még nem válik magas biztonságú beléptetőelemmé.
Amikor nem ezt kell választani
- Ha 125 kHz-es RFID rendszered van, ez a 13,56 MHz-es NFC matrica nem lesz kompatibilis.
- Ha méteres olvasási távolság kell, más RFID technológiára van szükség.
- Ha közvetlenül fémre kell ragasztani, on-metal NFC címkét érdemes választani.
- Ha 504 bájtnál jóval több adatot szeretnél helyben tárolni, nagyobb memóriájú tag vagy más megoldás kell.
- Ha magas biztonságú beléptetéshez vagy hitelesítéshez keresel NFC eszközt, kriptográfiai védelemmel rendelkező tag szükséges.
- Ha a tartalom még változhat, ne kapcsold be idő előtt a végleges írásvédelmet.
- Ha kültérre vagy nedves környezetbe kerülne, ne indulj ki abból, hogy egy öntapadó NFC matrica automatikusan vízálló – igazolt IP-védettségi adat ehhez a változathoz nincs.
Egy apró műhelyfogás
NFC matricánál a végleges felragasztás legyen az utolsó lépés, ne az első.
Először írjuk meg a tartalmat. Olvassuk vissza. Próbáljuk ki azzal a telefonnal vagy olvasóval, amellyel ténylegesen használni fogjuk. Ezután tegyük oda a matricát a tervezett helyre még ragasztás nélkül, és nézzük meg ott is.
Ez azért hasznos, mert az NFC antenna helye telefononként változik. Az egyik készüléknél a hátlap felső része érzékenyebb, a másiknál inkább középen működik jól.
Ha pedig fém van a matrica mögött, az asztalon tökéletesen működő NFC tag a helyére téve akár teljesen elnémulhat. Ilyenkor nem a ráírt adat veszett el – az antenna elektromágneses környezete változott meg.

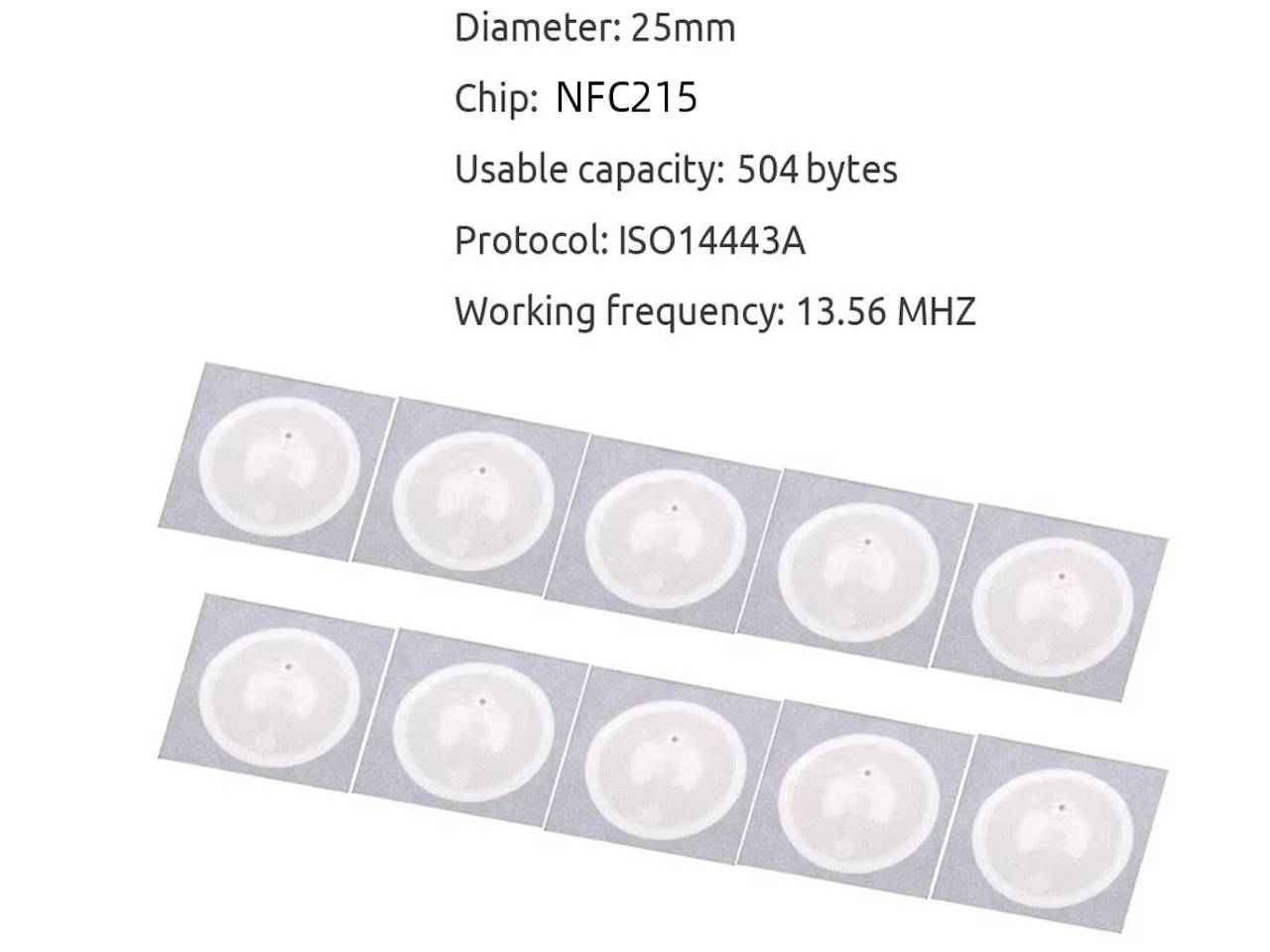

Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | passzív, öntapadó NFC RFID matrica |
| NFC chip: | NXP NTAG215 |
| Szabvány: | ISO/IEC 14443A, NFC Forum Type 2 Tag |
| Működési frekvencia: | 13,56 MHz |
| Adatátviteli sebesség chip szinten: | 106 kbit/s |
| Működés: | passzív, az olvasó RF mezejéből táplált |
| Teljes EEPROM: | 540 bájt |
| Felhasználói memória: | 504 bájt |
| Memóriaszervezés: | 135 × 4 bájtos oldal |
| UID: | 7 bájt, gyárilag programozott és írásvédett |
| Írható/olvasható memória: | igen |
| Végleges írásvédelem: | támogatott |
| Jelszavas hozzáférésvédelem: | 32 bites PWD, chipfunkció |
| NFC számláló: | támogatott |
| Eredetiség-ellenőrző aláírás: | támogatott |
| Írási ciklusszám: | legalább 100 000 ciklus, 22 °C referenciafeltételnél |
| Adatmegőrzés: | legalább 10 év, 22 °C referenciafeltételnél |
| Olvasási távolság: | kb. 1-5 cm, olvasótól és környezettől függ |
| Kialakítás: | kör alakú, átlátszó, öntapadó |
| Átmérő: | 25 mm |
| Hordozó anyaga: | PVC |
| Működési hőmérséklet: | -20…+55 °C |
| Fémfelületre való kivitel: | nem |
| Saját energiaforrás: | nincs |
Dokumentáció
Csomag
- 1 db NFC RFID matrica (NTAG215) [Átlátszó], 25 mm-es öntapadó kivitelben
