NFC RFID kártya (ISO14443A-3A/UID, Mifare 1k) [UUID írható]

Leírás

A NFC RFID kártya (ISO14443A-3A/UID, Mifare 1k) [UUID írható] 13,56 MHz-es, ISO14443A rendszerű, MIFARE Classic 1K kompatibilis kártya olyan fejlesztési, szervizelési és tesztelési feladatokra, ahol nem elég egy fix azonosítójú RFID kártya. A lényeg itt az, hogy a kártya írható/olvasható, és a blokk 0 is programozható, vagyis az UID/UUID kezelésére alkalmas rendszerben többféle azonosítási helyzet modellezhető vele.

Ez a kártya akkor kerül képbe, amikor PN532, Android NFC vagy más 13,56 MHz-es olvasóval nemcsak jelenlétet szeretnél érzékelni, hanem kártyaadatot, szektorokat vagy azonosítót is kezelnél. Arduino, ESP32, Raspberry Pi vagy kész beléptető rendszer mellett is használható, ha az adott olvasó valóban támogatja a MIFARE Classic 1K műveleteket.

A legfontosabb döntési adat nem önmagában a 13,56 MHz frekvencia, hanem az, hogy a rendszer MIFARE Classic 1K / S50 jellegű, ISO14443A kártyát vár-e, és kell-e a blokk 0 írása. Ha csak telefonos NDEF URL, névjegy vagy Amiibo jellegű NTAG feladat a cél, akkor nem ez a kártyacsalád az első irány.

Az első korlát biztonsági és kompatibilitási jellegű: a MIFARE Classic 1K nem új, erős hozzáférésvédelmi rendszerhez való alap. Fejlesztéshez, meglévő rendszerek teszteléséhez és kompatibilitási próbához jó műhelydarab, de új, magasabb védelmi szintű beléptetéshez inkább MIFARE DESFire vagy más korszerűbb kártyacsaládot érdemes keresni.

A NFC RFID kártya (ISO14443A-3A/UID, Mifare 1k) [UUID írható] a passzív azonosító oldalán dolgozik. Nincs benne elem, nem sugároz önállóan, hanem az olvasó RF mezejéből kap energiát. A tényleges működéshez kell egy 13,56 MHz-es olvasó/író, például PN532 alapú modul, kompatibilis NFC olvasó vagy olyan beléptető, amely MIFARE Classic 1K kártyákat kezel.

Fejlesztői környezetben ez a kártya jól használható arra, hogy egy olvasómodul UID-lekérdezését, szektorhitelesítését, blokkírását vagy azonosítókezelését ellenőrizd. Kész beléptető rendszernél először mindig azt kell tisztázni, hogy az olvasó csak az UID-t nézi, vagy a kártya belső szektoraiban tárolt adatot is használja.

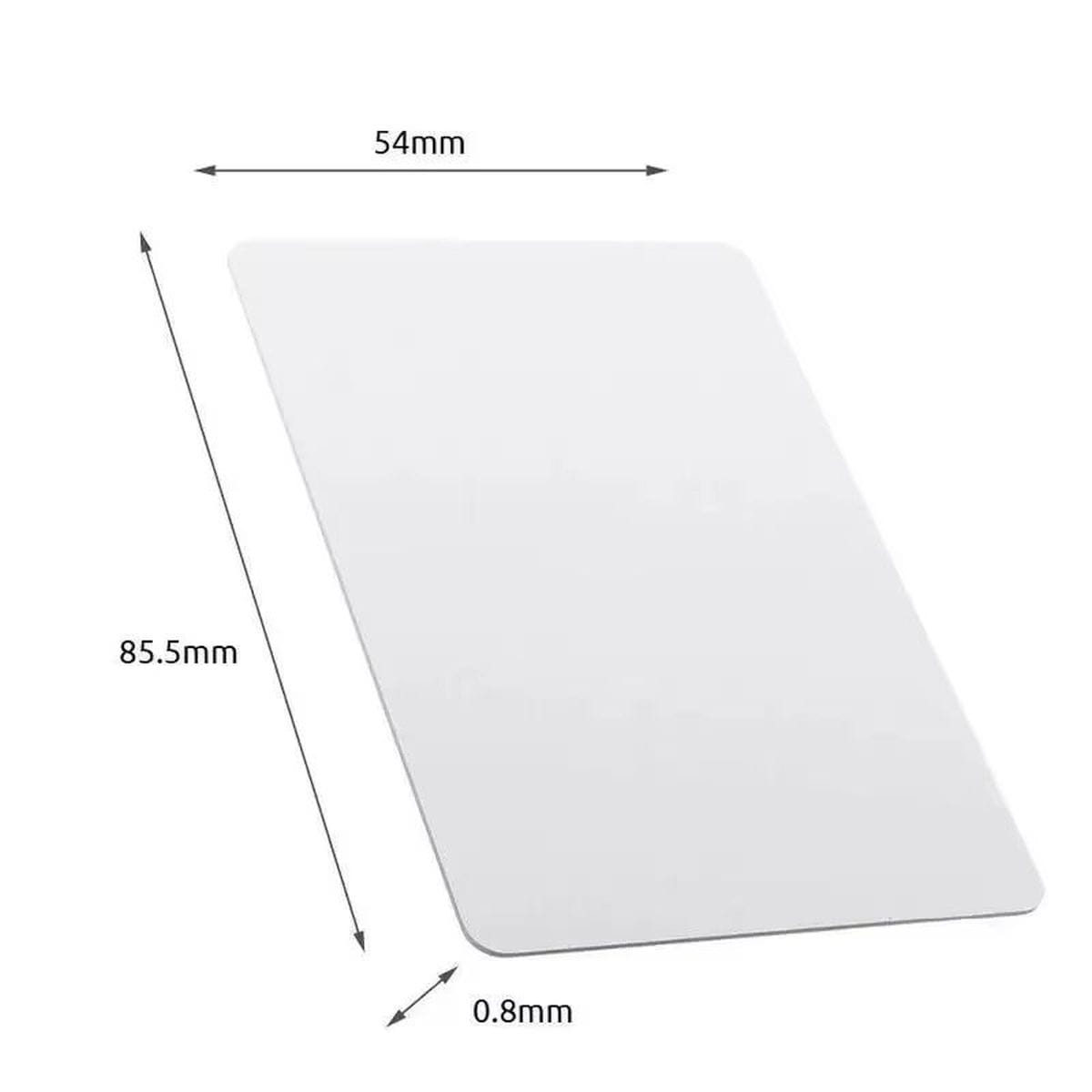

Mi ez? Az NFC RFID kártya (ISO14443A-3A/UID, Mifare 1k) [UUID írható] egy 13,56 MHz-es, MIFARE Classic 1K kompatibilis, blokk 0 írására alkalmas fehér PVC RFID/NFC kártya fejlesztési, azonosítási és kompatibilitási próbákhoz.

Működés és beépítés

A kártya olvasásakor az olvasó először ISO14443A módon kiválasztja a kártyát, majd lekérheti az azonosítót és MIFARE Classic műveleteknél szektorhitelesítés után blokkokat olvashat vagy írhat. A MIFARE Classic 1K memóriaszerkezete 16 bájtos blokkokra épül, ezért blokkírásnál nem karakterenkénti, laza szövegírásban kell gondolkodni, hanem teljes adatblokkokban.

PN532 modullal a beépítésnél az olvasó interfésze – I2C, SPI vagy UART – határozza meg a vezetékezést és a szoftverkönyvtárat. Android NFC esetén a hardveres támogatás készülékenként eltérhet: nem minden telefon kezeli egyformán a MIFARE Classic műveleteket, és az UID/programozási feladatok nem azonosak a szokásos NDEF címkeírással.

Kész beléptetőnél a leggyakoribb buktató, hogy a 13,56 MHz még nem jelent automatikus kompatibilitást. A kártyacsalád, az UID hossza, az ATQA/SAK válasz, a blokk 0 tartalma és a szektorkulcsok együtt döntik el, hogy a rendszer elfogadja-e a kártyát.

Felhasználási példák

• Arduino vagy ESP32 alapú RFID beléptető prototípus tesztelése.
• PN532 olvasó/író modul MIFARE Classic 1K olvasási és írási próbái.
• Meglévő 13,56 MHz-es beléptetőrendszer kompatibilitási ellenőrzése.
• UID-alapú azonosítási logika fejlesztése labor- vagy oktatási környezetben.
• Kártyás jelenlét- vagy jogosultságkezelés modellezése mikrokontrolleres projektekben.
• RFID/NFC hibakeresés, amikor el kell választani az olvasóhibát a kártyatípus hibás megválasztásától.
• Szektor- és blokkírási minták gyakorlása MIFARE Classic 1K kompatibilis kártyán.
• Oktatási célú RFID/NFC demonstráció, ahol láthatóvá kell tenni az UID, blokk és szektorkulcs szerepét.

Kompatibilitás és beüzemelés

Döntés előtt ellenőrizd

• A meglévő olvasó 13,56 MHz-es ISO14443A kártyát kezel-e.
• A rendszer MIFARE Classic 1K / S50 kompatibilis kártyát vár-e.
• Szükség van-e UID/UUID írásra, vagy elég egy normál fix UID-s kártya.
• Az olvasó csak UID-t használ-e, vagy a kártya szektoraiban tárolt adatot is ellenőrzi.
• Az UID hossza a célrendszerben: !!!
• A blokk 0 írásához használt író típusa és szoftvere: !!!
• A szektorkulcsok és jogosultságok ismertek-e.
• A kártya jogszerűen használható-e az adott rendszerben.
• A feladat NDEF/telefonos NFC címkeírás-e; ha igen, NTAG213/215/216 irányt is ellenőrizz.
• Új beléptető rendszerhez kell-e magasabb biztonsági szintű alternatíva.

Használati korlátok – mikor keress másik típust?

• Ne ezt válaszd, ha 125 kHz-es RFID rendszerhez keresel kártyát, mert ez a kártya 13,56 MHz-en működik.
• Ne ezt válaszd, ha telefonos URL, névjegy vagy általános NDEF címke a cél, mert arra az NTAG család többnyire tisztább irány.
• Ne ezt válaszd új, nagy biztonsági igényű beléptetőhöz, mert a MIFARE Classic család ma már inkább meglévő rendszerekhez és kompatibilitási feladatokhoz való.
• Ne ezt válaszd, ha a rendszered DESFire, MIFARE Plus vagy más modern kártyacsaládot követel.
• Ne ezt válaszd tömeges rendszerátállítás előtt próbadarabos ellenőrzés nélkül, mert az UID-írhatóság nem garantálja minden olvasó elfogadását.
• Ne ezt válaszd, ha nem áll rendelkezésre olyan író és szoftver, amely a blokk 0 kezelését ténylegesen támogatja.
• Ne használd jogosulatlan kártyamásolásra vagy más rendszerének megkerülésére.

Műhelytitok

UID-írható MIFARE kártyánál a sikeres olvasás még nem jelenti azt, hogy a célrendszer elfogadja a kártyát. A műhelyben ilyenkor először külön nézzük meg az UID-t, az UID hosszát, a SAK/ATQA választ, majd csak utána a szektorok és kulcsok működését.

A másik tipikus csapda a blokk 0 írása. Ha az íróprogram nem számolja vagy nem kezeli jól a BCC és a gyártói adatterület mezőit, a kártya furcsán viselkedhet vagy egyes olvasók előtt eltűnhet. Próbadarabbal érdemes kezdeni, és csak működő beállítás után szabad több kártyára ugyanazt a mintát felírni.

Műszaki jellemzők

Dokumentáció

Csomag

• 1× NFC RFID kártya (ISO14443A-3A/UID, Mifare 1k) [UUID írható] – fehér, írható RFID/NFC kártya
