Kerék sebesség/forgás detektor (encoder, érzékelő)

650Ft (512Ft+ÁFA)

19 készleten

Leírás

A kerék sebesség- és forgásdetektor egy optikai elven működő encoder érzékelő, amely a kerék forgását digitális impulzusokká alakítja, így lehetővé teszi a sebesség és az elmozdulás pontos mérését mikrokontrolleres rendszerekben.
Ez a modul tipikusan robotikai járművek, önjáró platformok és oktatási fejlesztések alapvető visszacsatoló eleme.

A kialakítás egyszerű, mégis megbízható megoldást ad olyan projektekhez, ahol a mozgás pontos visszajelzése elengedhetetlen.

Működési elv és technikai magyarázat

Az érzékelő optikai megszakításos elven működik. A kerékre vagy tengelyre rögzített, nyílásokkal ellátott encoder tárcsa forgás közben megszakítja az érzékelőben lévő fény útját. Minden egyes megszakítás egy digitális impulzust eredményez a kimeneten.

Az impulzusok száma arányos a megtett elfordulással.
Az impulzusok időbeli sűrűsége közvetlenül a forgási sebességet írja le.

A modul digitális kimenetet biztosít, amely közvetlenül csatlakoztatható mikrokontroller digitális bemenetére. A feldolgozás szoftveresen történik, tipikusan megszakításkezeléssel vagy számlálóval.

A tápellátás alacsony feszültségről megoldható, ezért a szenzor jól illeszkedik mobil, akkumulátoros robotikai rendszerekhez.

Felhasználási lehetőségek

Mobil robotok odometriai mérése és mozgás-visszacsatolása
Kerekes robotjárművek sebességszabályozása
Oktatási robotikai és mechatronikai projektek
DIY robotplatformok és autonóm jármű prototípusok
Motorvezérléshez kapcsolódó fordulatszám-mérés
Kísérleti automatizálási rendszerek, ahol impulzus alapú mozgásmérés szükséges

Műszaki jellemzők

Érzékelési elv: optikai megszakításos encoder
Kimeneti jel: digitális impulzus (OUT)
Tápfeszültség: 5 V DC
Áramfelvétel: <20 mA
Maximális érzékelési frekvencia: ~ 20 kHz
Csatlakozó kiosztás: VCC, GND, OUT
Csatlakozó raszter: 2.54 mm
Rögzítés: mechanikai furatok csavaros rögzítéshez M3 furat
Felhasználás: kerék- és tengelyforgás érzékelése

Csatlakozó

Szitázva az áramköri lapon

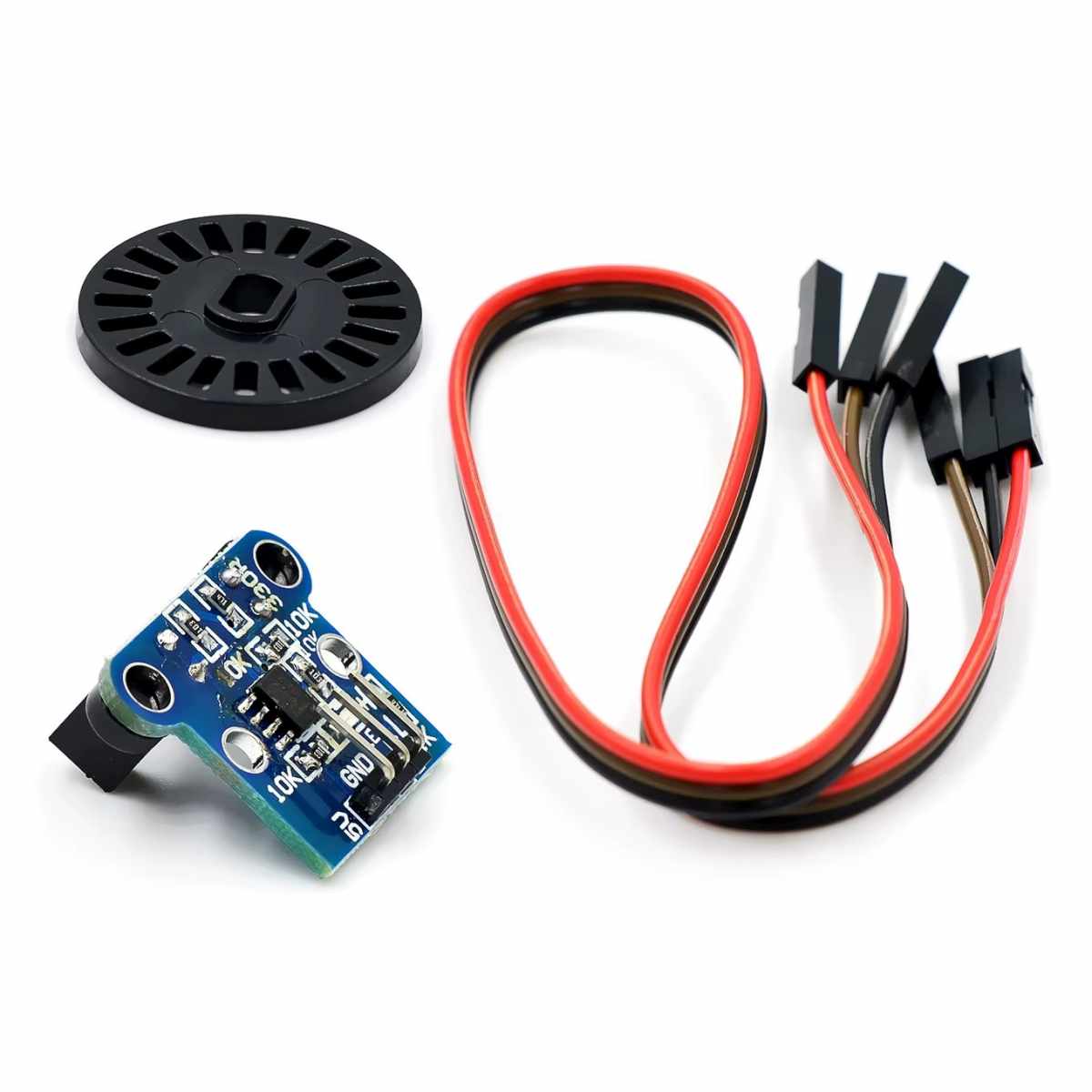

Csomag

1x érzékelőmodul
1x enkóder-tárcsa
1x kábel

További információk

Tömeg	0,01 kg
Méretek	2 × 2 × 1 cm
Cikkszám	T61413

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Kerék sebesség/forgás detektor (encoder, érzékelő)” értékelése elsőként

Kérdés: Mire való a kerek sebesség / forgás detektor (encoder érzékelő) és hogyan segíti a robotikában a pontos mozgásvezérlést?
Válasz: Ez az érzékelő az egyéni kerekek vagy forgó tengelyek helyzetét és forgási sebességét méri; egyszerűen fogalmazva „elmondja” a vezérlőnek, mennyit és milyen irányban fordult a kerék. A modern mobilrobotoknál és önjáró eszközöknél az ilyen típusú encoder alapvető: lehetővé teszi a sebességszabályozást (sebességmérés valós időben), a pontos pozícióbecslést (odometria) és a vonalkövető algoritmusok stabilitását. A termék mechanikailag könnyen szerelhető a kerékre vagy tengelyre, elektronikailag pedig jeleket ad (tipikusan inkrementális impulzusok vagy kvadraturás csatornák), melyekből a vezérlő — például Arduino, ESP32, STM32 vagy Raspberry Pi — megszámolja a lépéseket és kiszámolja a sebességet. Gyakorlatban ez azt jelenti, hogy simább kanyarodás, pontosabb pozíciótartás és megbízhatóbb útvonalkövetés érhető el, különösen változó terhelés és tapadás mellett.

Kérdés: Mikor érdemes ezt a típust választani a projektben — mik az előnyei és korlátai más sebességérzékelési módszerekkel szemben?
Válasz: Válassza, ha pontos, diszkrét visszajelzésre van szüksége a forgó komponensekhez: encoderrel közvetlenül mérhető a lépésszám és irány, ezért jobb az odometriához és zárt hurkú sebességvezérléshez, mint például csak egy kerékfordulaton alapuló becslés. Előnye a nagy felbontás, az alacsony késleltetés és a digitális kompatibilitás (TTL/CMOS kimenetek). Korlátai: mechanikai felszerelés és tisztaság kell a megbízható jelekhez (optikai szenzor esetén por/olaj problémát okozhat), illetve a kívánt pontossághoz megfelelő felbontású encodert kell választani. Ha extrém környezeti igény vagy teljesen érintésmentes mérés szükséges (például nagy porral, vízzel szennyezett környezet), érdemes hall- vagy mágneses elven működő alternatívákat is megfontolni.

Kérdés: Milyen műszaki jellemzőkre figyeljek a specifikációnál (felbontás, kimenetek, feszültség, interfész)?
Válasz: A kulcsfontosságú paraméterek: felbontás (impulzus/fordulat — minél több, annál pontosabb a pozíció és sebesség), kimeneti logika (TTL/CMOS 3.3V vagy 5V kompatibilitás), csatornák (A/B kvadraturás kimenet irányérzékenységhez, plusz Z/index ha abszolút referenciára van szükség), maximális frekvencia (milyen gyors impulzust tud kezelni a vevő), valamint mechanikai csatlakozás (tengelyátmérő, rögzítési lehetőségek). Szintén fontos az elképzelhető interfészekhez igazodó jelszűrés: ha a vezérlő nincs debounced interruptok feldolgozására optimalizálva, érdemes hardveres / szoftveres szűrést alkalmazni. Ezekről a jellemzőkről a termék műszaki adatlapja és az alkalmazási példák segítenek dönteni.

Kérdés: Mivel kompatibilis ez az encoder — hogyan csatlakoztathatom Arduino, ESP32 vagy Raspberry Pi alapú vezérlőhöz?
Válasz: A legtöbb ilyen érzékelő standard digitális impulzusokat (A/B, esetleg Z) ad TTL/CMOS szinteken, így közvetlenül csatlakoztatható 3.3V vagy 5V logikát fogadó mikrovezérlőkhöz. Arduino esetén általában az interrupt-támogatott lábakhoz érdemes kötni az A és B csatornát, így pontos és alacsony késleltetésű számlálást kapunk; ESP32 és STM32 hasonlóan gyors megszakítási lehetőséget biztosít, Raspberry Pi-nél érdemes a pigpio vagy hasonló, hardware-támogatott kigyűjtőt használni a stabilabb számláláshoz. Fontos megnézni a tápfeszültséget (ha a szenzor 5V, de a vezérlő 3.3V, szükséges a szintillesztés), valamint a jel földelését — közös GND elengedhetetlen. Tipikus kapcsolási séma: VCC (3.3/5V), GND, A, B (és opcionálisan Z), valamint ha van, konfigurációs jumper a végrehajtási módhoz (open-collector vs push-pull).

Kérdés: Hogyan telepítsem lépésről lépésre, hogy stabil, zajmentes jelet kapjak és pontos legyen a mérés?
Válasz: 1) Mechanikai rögzítés: biztosítsa, hogy az érzékelő és a jeladó távolsága, illetve tengely-centrikus beállítása stabil és rezgésmentes legyen. 2) Elektromos csatlakoztatás: kösse össze a közös földet, ellenőrizze a tápfeszültséget, használjon szükség esetén jelszint-illesztőt. 3) Jelszűrés: ha hosszú vezeték van, használjon sodrott párt és rövid földvezetőt; szoftveresen alkalmazzon debouncingot vagy hardveres RC szűrőt. 4) Kalibráció: határozza meg a kerékátmérőt és az impulzus/fordulat értéket a rendszer odométer számításához (impulzusok → távolság). 5) Teszt: forgassa kézzel a kereket, figyelje a vezérlőből érkező számlálást/kvadraturát, ellenőrizze az irány helyességét. Ezek a lépések csökkentik a hibaforrásokat és biztosítják a hosszú távú stabilitást.

Kérdés: Milyen tipikus hibák merülnek fel és hogyan háríthatóak el (például 'ugró' impulzusok, iránytévesztés, jelvesztés)?
Válasz: Gyakori problémák: zajos impulzusok (áramlási zaj, vezetékeken áthallás) — megoldás: árnyékolt/sodrott kábel, RC szűrő, szoftveres debouncing; irány tévesztése — ellenőrizze A/B fázisviszonyát és a csatlakozást; hiányzó jel — vértezze fel az áramellátást, közös GND ellenőrzése, mechanikai elszíneződés vagy piszkolódás optikai szenzoroknál; túlságosan magas frekvencia — a vezérlő interrupt-limitációja okozza; ilyenkor hardveres számlálót vagy külső interrupt-aggeregátort érdemes alkalmazni. Hibakeresésnél használjon logikai analizátort vagy egyszerű LED/debug log-okat, hogy megfigyelje a csatornák viselkedését mozgás közben.

Kérdés: Hogyan gondozzam és hosszabbítsam meg az érzékelő élettartamát — van-e rendszeres karbantartási teendő?
Válasz: Karbantartás szempontjából a mechanikai rögzítések és a jeladó környezetének tisztán tartása a legfontosabb. Optikai rendszereknél időnként tisztítsa a lemezt/öltetest a portól olajmentes kendővel; mágneses elven működőknél figyeljen a szennyeződésre és a mágnesek rögzítésére. Elektronikai oldalon ellenőrizze a csatlakozókat és a forrasztásokat a rezgés hatására fellépő lazulások ellen. Ha a rendszer kültéri vagy poros helyen működik, válasszon hermetikus házat vagy mágneses/kapacitív alternatívát. A szoftveres karbantartás része a rendszeres újrakalibrálás — különösen, ha megváltozik a kerékátmérő vagy a mechanikai összeszerelés.

Kérdés: Milyen gyakorlati alkalmazásokban válik igazán hasznossá ez az encoder érzékelő (példákkal)?
Válasz: Tipikus felhasználások: mobil robotok odometriája és helyzetkövetése; differenciál hajtású robotok sebességszabályozása; vonalkövető és autonóm navigációs rendszerek; CNC- és asztali robotikai projektek pozicionálása; kerékfordulat-számlálás ipari automatizálásban. Például egy oktatási robotplatformon az encoder biztosítja, hogy a vezérlő pontosan megtartsa a sebességet és irányt a különböző felületeken, míg egy logisztikai kocsin az encoder segít az előrehaladás és a megtett távolság pontos nyomon követésében.

Kérdés: Van-e speciális szoftver vagy példa-könyvtár, amit ajánlott használni a gyors integrációhoz?
Válasz: Igen: Arduino-hoz számos, kvadraturás encoder számláló könyvtár (például Encoder.h) egyszerűsíti a beolvasást. ESP32 és STM32 környezetben érdemes hardver interruptokat és DMA-t használni nagy frekvenciákhoz, Raspberry Pi esetén a pigpio vagy wiringPi kiterjesztései stabilabbak a Python alapú implementációkhoz. Fontos, hogy a kiválasztott könyvtár támogassa a debouncingot és az irány meghatározását — így a szoftveres rész is hozzájárul a mérés pontosságához. Sok fejlesztő közösségi repóban talál gyakorlati példákat specifikus mikrokontroller-platformokra.
