Leírás

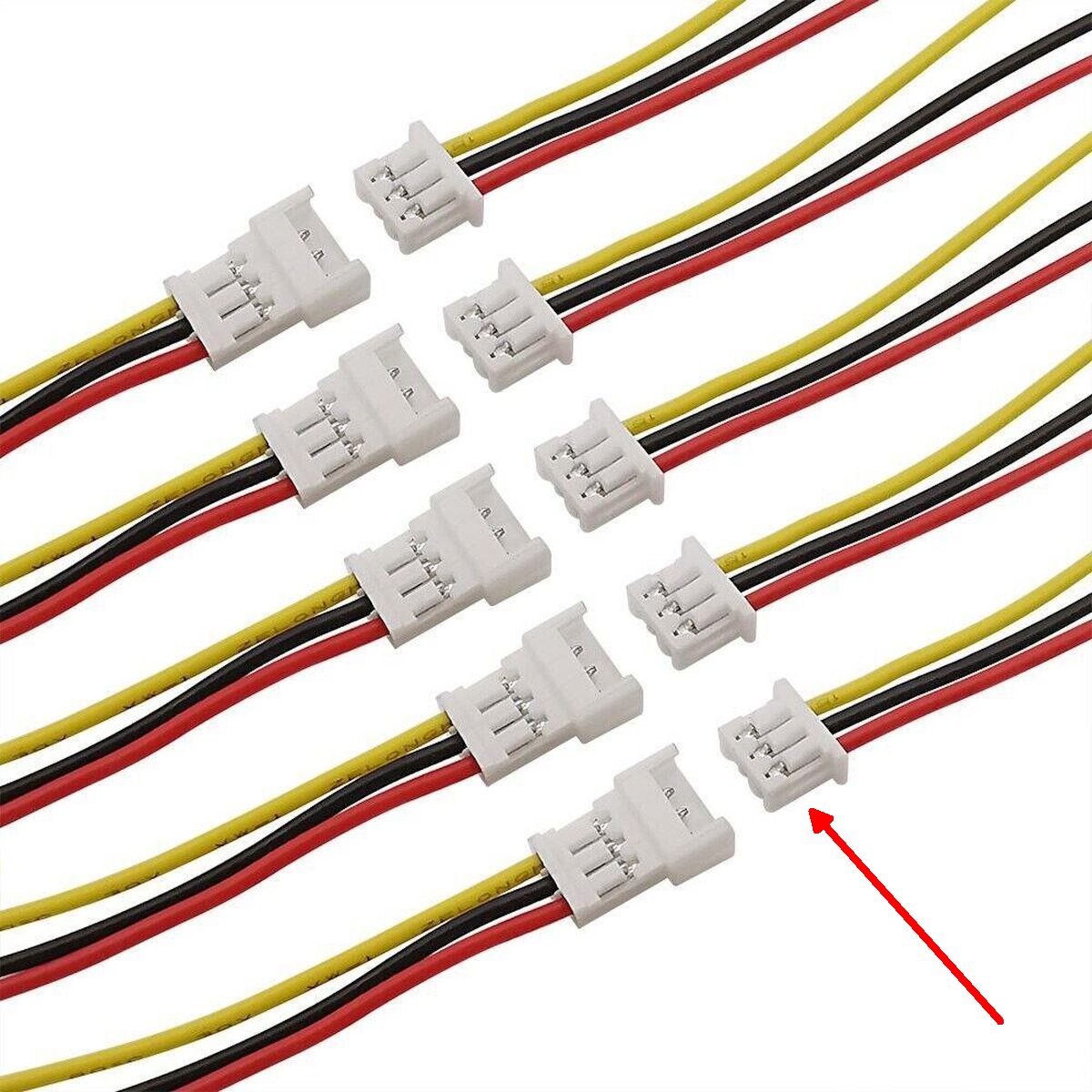

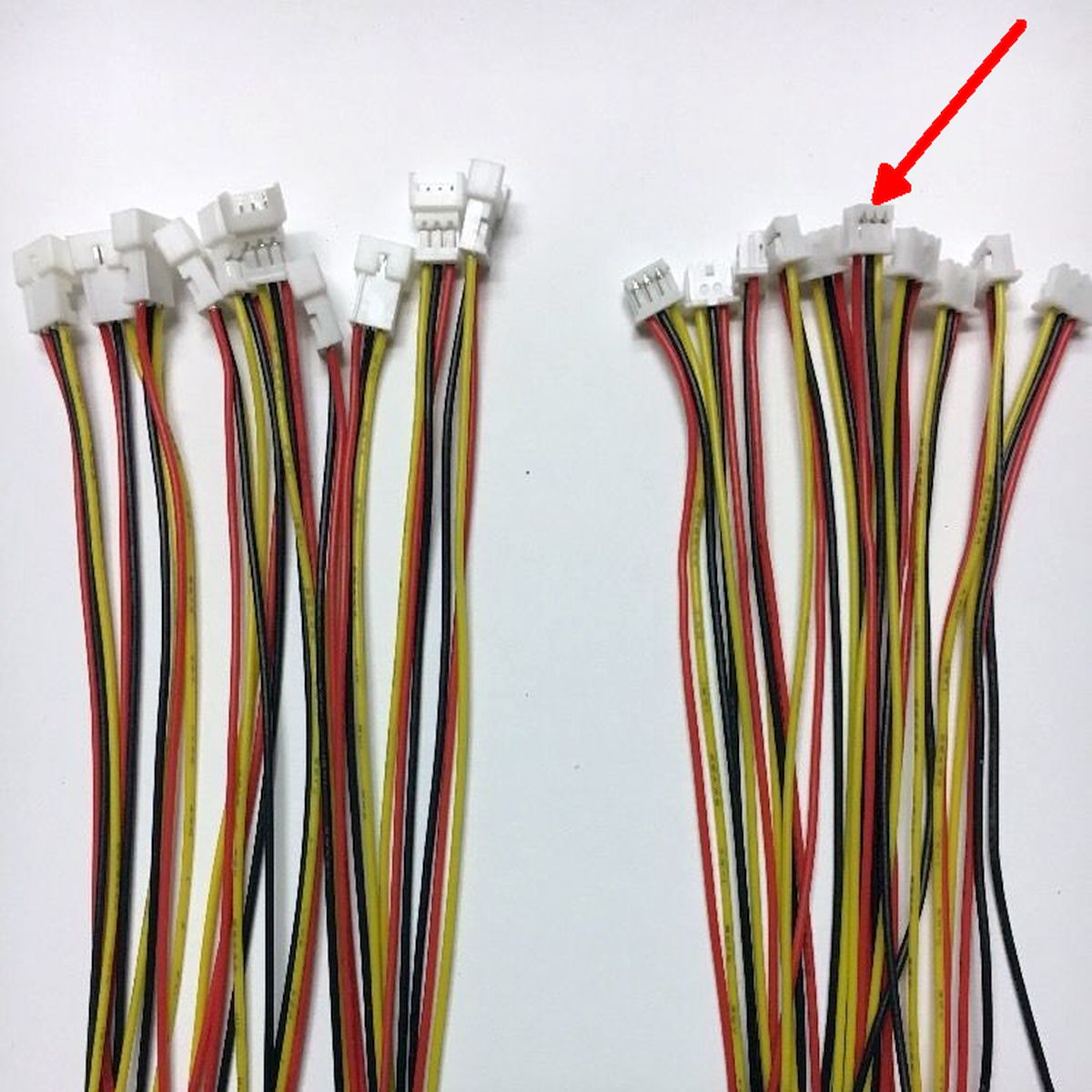

A JT-A1250H 1.25 csatlakozó 3 pin, 20 cm kábel szerelt anya egy kis méretű, 3 eres, gyárilag szerelt kábel JointTech A1250 sorozatú, 1,25 mm raszterű csatlakozóval. Olyan panelhez, modulhoz vagy belső készülékkábelezéshez való, ahol a fogadó oldalon JT-A1250 sorozatú 3 pólusú csatlakozópár található.
A 20 cm-es vezeték rövid belső összekötésekhez használható, például szenzor, modul, kis vezérlőpanel vagy javítási bekötés esetén. A csatlakozót mindig a fogadó panel aljzata alapján kell azonosítani, nem csak a tűtávolság alapján.
Azaz a JT-A1250H 1.25 csatlakozó 3 pin, 20 cm kábel szerelt anya egy 3 pólusú, 1,25 mm raszterű, lengő anya kialakítású JointTech A1250 szerelt kábel kisáramú vezeték-panel kapcsolatokhoz.
Hogyan illeszkedik a rendszerbe?

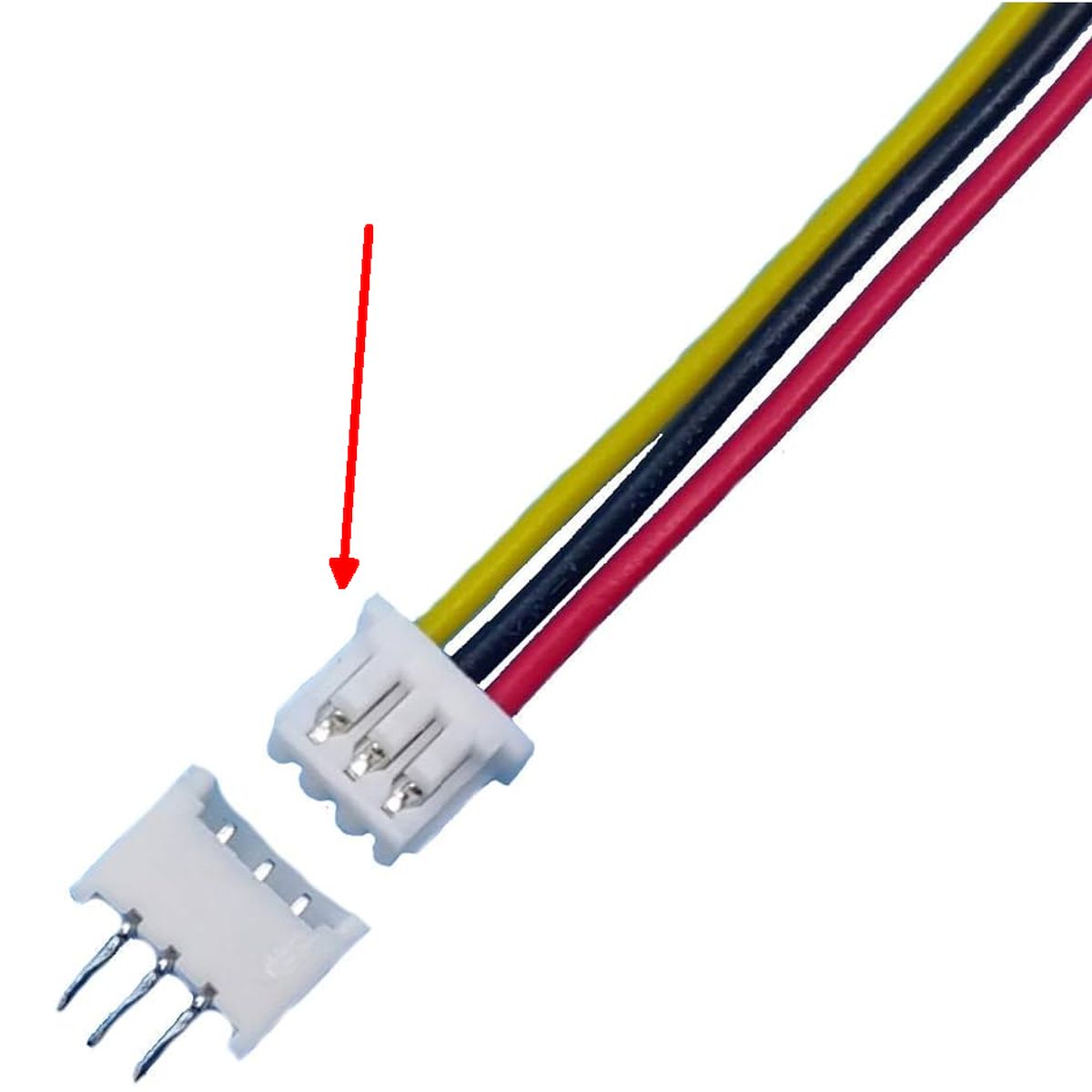

A kábel egyik végén JT-A1250H jellegű 3 pólusú anya csatlakozó található, a másik oldalon a vezetékek a beépítési hely szerint köthetők tovább. A 3 vezeték tipikusan táp, föld és jel továbbítására használható, de a tényleges kiosztást mindig a fogadó panel dokumentációja vagy mérés alapján kell ellenőrizni.
A csatlakozó kis mérete miatt akkor hasznos, ha a 2,54 mm-es Dupont vagy tüskesoros megoldás már túl sok helyet foglalna. A kiválasztásnál a sorozatnév, a pólusszám, a reteszelés és a ház formája együtt számít.
Tipikus helyzetek, ahol használható
- Kis méretű szenzor vagy modul 3 vezetékes bekötése.
- Belső készülékhuzalozás rövid panelkapcsolathoz.
- Mikrokontrolleres projektben táp, GND és jelvezeték továbbítása.
- Robotikai vagy modelltechnikai egység belső kábelezése.
- Javítás, ha az eredeti kábel JT / JointTech A1250 3 pólusú csatlakozót használ.
- Kompakt panelkapcsolat, ahol a 2,54 mm-es csatlakozó túl nagy lenne.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Valóban JT / JointTech A1250 aljzat van a panelen? | Ha csak az 1,25 mm raszter egyezik, a csatlakozó még nem biztos, hogy beilleszthető vagy biztosan érintkezik. |
| A vezetékek sorrendje ismert? | A színkód nem helyettesíti a bekötési rajzot, fordított tápbekötésnél a modul sérülhet. |
| A paneloldali párdarab A1250 sorozatú? | Nem megfelelő párdarabnál a ház nem rögzül jól, vagy ferdén terheli az érintkezőket. |
| Kisáramú jel- vagy segédtáp-vonalon használod? | Nagyobb áramhoz más csatlakozócsaládot és vastagabb vezetéket kell keresni. |
| Van mechanikai tehermentesítés? | Húzás vagy rezgés esetén a vékony vezeték és a micro csatlakozó hamarabb sérülhet. |
Döntés előtt ellenőrizendő adatok
- A fogadó panel csatlakozócsaládja JT / JointTech A1250 legyen.
- Az érintkezők száma 3 pin legyen.
- A raszter 1,25 mm, de ez önmagában nem elég a kompatibilitáshoz.
- A kábelhossz 20 cm, ezért rövid belső összekötésekhez való.
- A vezetékek kiosztását beépítés előtt ellenőrizni kell.
- A terhelés kisáramú jelvezetékhez vagy segédtáp-vonalhoz illeszkedjen.
- A JT-A1250H 1.25 csatlakozó 3 pin, 20 cm kábel szerelt anya nem JST-GH csatlakozóként kezelendő, hanem JT / JointTech A1250 rendszerű 1,25 mm-es kábelcsatlakozóként. Ez fontos különbség, mert az azonos raszterméret még nem jelenti azt, hogy két csatlakozóház mechanikailag is csereszabatos!
Használati korlátok és amikor ne ezt válaszd
- Ne ezt válaszd, ha a panelen valódi JST-GH aljzat van, és biztosan GH sorozatú csatlakozó kell.
- Ne ezt válaszd, ha JST-SH, JST-PH, Molex PicoBlade vagy más 1,25 mm körüli, de eltérő házformájú csatlakozóra van szükség.
- Ne ezt válaszd motor, akkumulátor fő tápág vagy nagyobb áramú fogyasztó bekötéséhez.
- Ne ezt válaszd breadboard közvetlen bekötéshez, mert a breadboard 2,54 mm-es kiosztású.
- Ne ezt válaszd kültéri vagy nagy rezgésű helyre külön rögzítés és tehermentesítés nélkül.
Műhelytitok
Az 1,25 mm-es fehér micro csatlakozókat sokszor egy kalap alá veszik, pedig a raszter csak egy adat. A műhelyben mindig a ház formáját, a reteszelést, a pólusszámot és a paneloldali párdarabot nézd meg először.
Műszaki jellemzők
| Csatlakozócsalád: | JT / JointTech A1250 |
| Típuskód-alap: | A1250H-3P |
| Kivitel: | szerelt kábel, lengő anya |
| Érintkezők száma: | 3 |
| Raszter: | 1,25 mm |
| Kábelhossz: | 20 cm |
| Kapcsolat típusa: | vezeték-panel |
| Névleges feszültség: | 125 V a csatlakozóház adata alapján |
| Ház anyaga: | PBT a csatlakozóház adata alapján |
| Éghetőségi osztály: | UL94V-0 a csatlakozóház adata alapján |
| Üzemi hőmérséklet: | -25…85 °C a csatlakozóház adata alapján |
| Kompatibilitási megjegyzés: | A JST-GH sorozattal csak végszükség esetén helyettesítsük! |
Csomag
- 1 db JT-A1250H 1.25 csatlakozó 3 pin, 20 cm kábel szerelt anya
