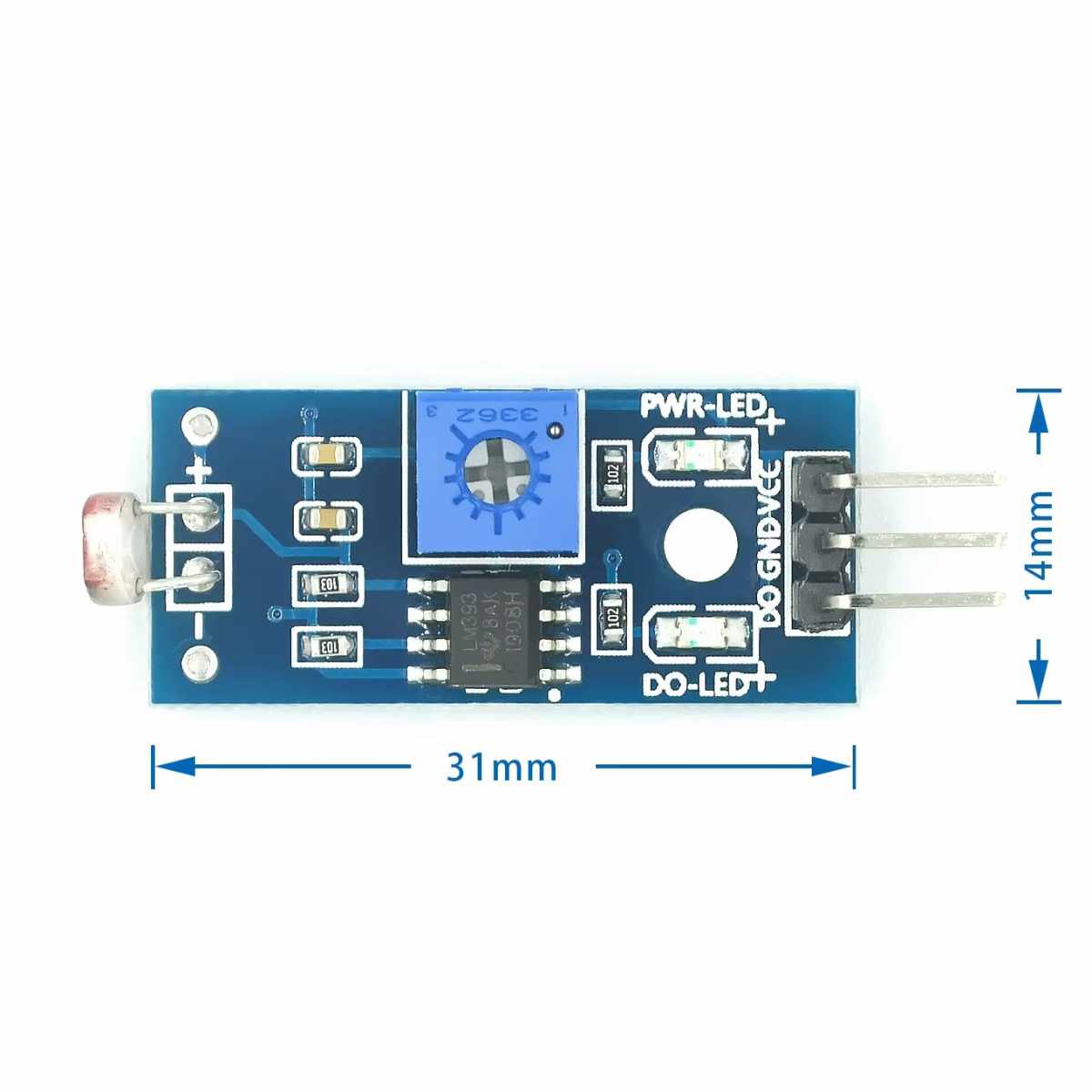

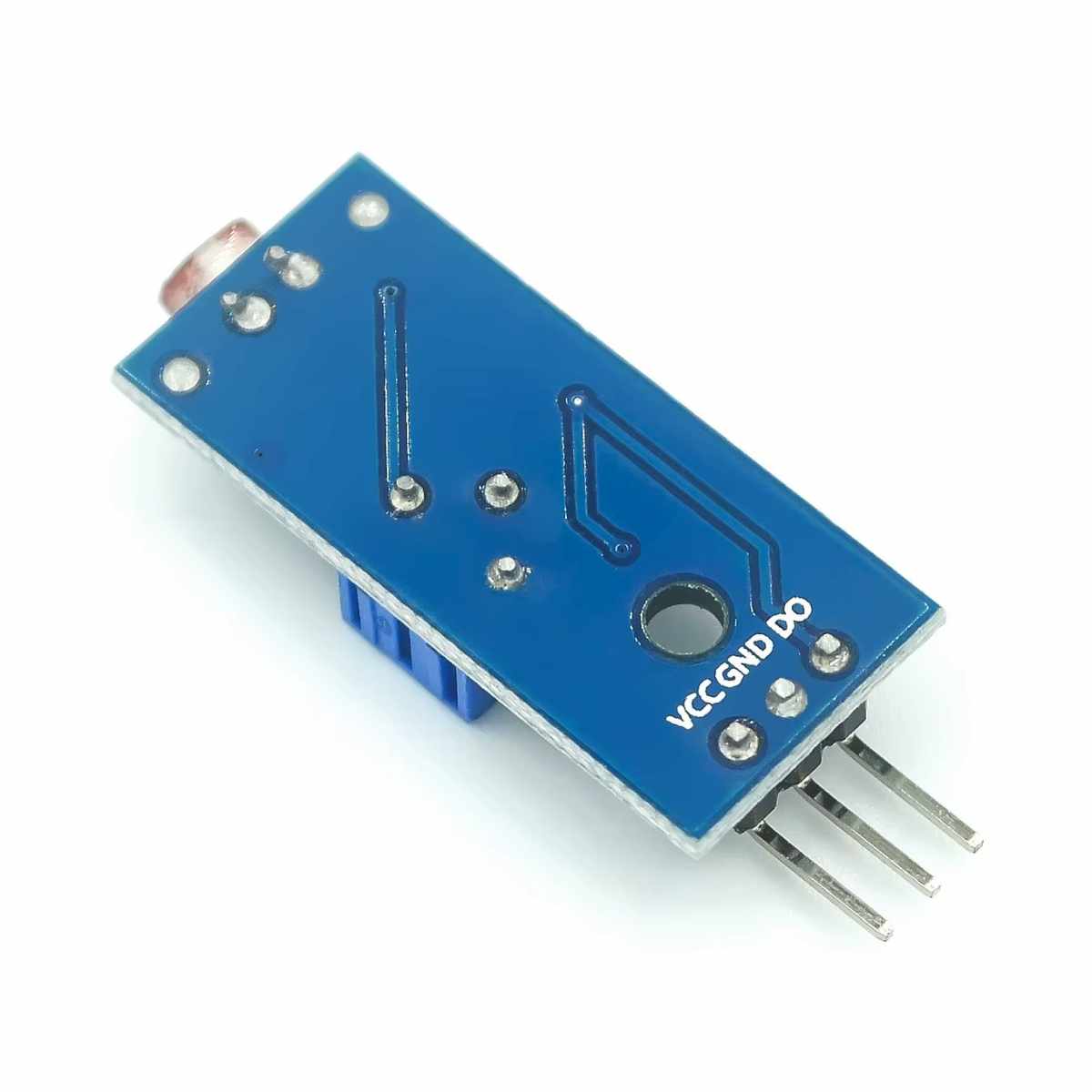

Fénymérő/megvilágításmérő szenzor modul

Leírás

A fényérzékelő modul egy kompakt és megbízható megoldás a környezeti fényerő érzékelésére és annak digitális kapcsolójelként történő továbbítására. Az érzékelő fotóellenállást használ a fényintenzitás változásának észlelésére, míg az LM393 komparátor biztosítja a stabil, zajmentes és pontos digitális kimenetet. Az állítható potenciométerrel könnyedén beállítható a fényérzékelési küszöbérték, így rugalmasan alkalmazható automatizált rendszerekben.

Jellemzők és előnyök

• Fotóellenállásos érzékelő – Magas érzékenységű fényérzékelés a környezeti világosság mérésére.
• Állítható érzékenység – Potenciométerrel beállítható fényerő küszöb.
• Stabil digitális kimenet – LM393 komparátor biztosítja a zajmentes, tiszta jelet.
• Erős meghajtási képesség – Több mint 15mA terhelhetőség.
• Digitális kapcsolókimenet (DO) – Közvetlenül csatlakoztatható mikrovezérlőkhöz vagy relémodulhoz.
• Kompakt kivitel – Kis méretű, könnyen telepíthető, előfúrt rögzítőfuratokkal.
• Széles tápfeszültség-tartomány – 3.3V – 5V működési feszültség.
• Kiváló kompatibilitás – Arduino, ESP, Raspberry Pi és más mikrokontrollerekkel könnyen integrálható.

Működési elv

A modul a környezeti fény intenzitásának változásait érzékeli. Ha a fényerő meghaladja a beállított küszöbértéket, a DO kimenet alacsony szintre vált (0V), ellenkező esetben magas szintű jelet ad (1). A kimeneti jel közvetlenül csatlakoztatható mikrovezérlőkhöz (pl. Arduino) vagy relémodulhoz, lehetővé téve automatikus fényvezérlő rendszerek kialakítását. Az A0 kimeneten az analóg jel érhető el, ha mérésre van szükség.

Bekötés

1. VCC – Tápfeszültség (3.3V – 5V)
2. GND – Föld
3. DO (Digitális kimenet) – TTL szintű kapcsolókimenet (0V vagy 5V)
4. A0 Analóg kimenet – 0…5V kimeneti jelszint

Felhasználási területek

• Automatikus világításvezérlés – Fényviszonyok függvényében működő kapcsolók.
• Okos otthon rendszerek – Fényérzékelésen alapuló automatizált megoldások.
• Intelligens járműrendszerek – Napfény vagy mesterséges fény érzékelése.
• Robotika és Arduino projektek – Adaptív fényérzékelési megoldások.
• Fényriasztó rendszerek – Beállított küszöbérték feletti vagy alatti fényerő esetén aktiválódó vezérlés.

Csomag tartalma

• 1 db fényérzékelő modul
