5 csatornás lángérzékelő szenzor

Leírás

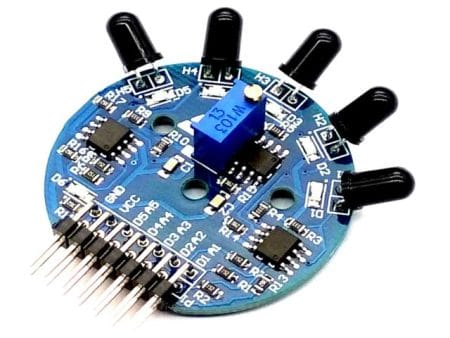

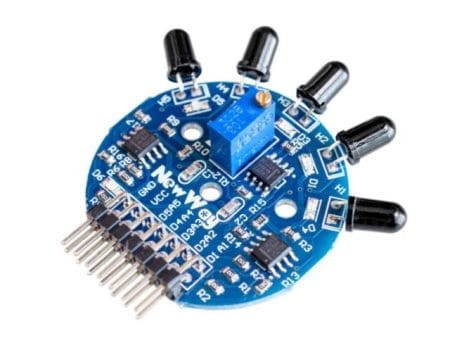

Az eszköz egy ötcsatornás lángérzékelő, mely széles érzékelési tartományban képes a lángot/IR sugárzást érzékelni. Az öt érzékelő szinte a teljes területet képes lefedni – mivel egyetlen lángérzékelő érzékelési tartománya körülbelül 30° és ez a távolság növekedésével csökken – az öt érzékelő átfedéssel kb 120° sugárzási tartományt lát át.

Jellemzők

• Digitális kimenet – mindaz 5 csatornán – függetlenül,
• A digitális kimenet könnyen illeszthető bármilyen digitális rendszerhez
• A kimeneti analóg jelek (feszültségjelek) a pontos érzékeléshez-jelerősséghez biztosít információt
• mind az öt kimenet állapotjelzőként is használható, így akár hibakeresésre, érzékelésre is nagyon könnyen implementálható,
• a digitális kimenet érzékenysége beállítható – így az egyes analóg jelek feldolgozása csak riasztás esetén szükséges
• 3 db M3-as rögzítőfurat az egyszerű telepítés érdekében
• 3.3V…9 V tápellátás a legtöbb mikrokontroller rendszerhez azonnal használható.

Működési elv

• Az érzékelő IR LED-ek 700-1100 nm tartományban érzékelik a lángok IR sugárzását

Csatlakozó

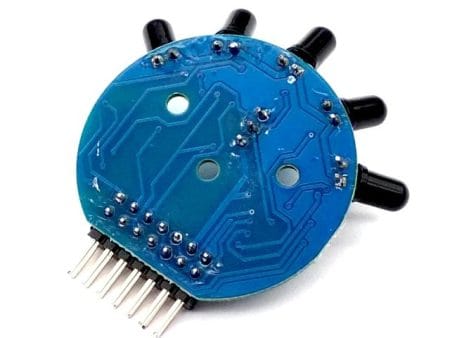

• Szitázva az áramköri lapon

Csomag tartalma

• 1 db 5 csatornás lángérzékelő modul
