GPS modul (NEO-7M)

Leírás

Az U‑Blox NEO‑7M GPS modul egy kompakt, önálló GPS-vevő, mely GPS, GLONASS és QZSS műholdrendszerek jeleit fogadja. Költséghatékony, alacsony fogyasztású megoldás hordozható helymeghatározó rendszerekhez, maker projektekhez és járműkövetéshez – ideális az Arduino, ESP vagy Raspberry Pi platformokon. A modul gyors első pozíció-vétel (TTFF), nagy érzékenység és EEPROM-ban tárolható beállítások jellemzik.

A modul az u‑Blox 7 GNSS engine-re épül, amely GPS, GLONASS és QZSS támogatást kínál egyetlen hardverrel. A NEO‑7M változat kristályos oszcillátort használ, a firmware ROM-alapú, garantáltan stabil működést nyújt.

A navigáció legalább négy műhold jelének vételét jelenti a hely meghatározásához (cold start ~29 s, hot start ~1 s). A kommunikáció UART (alap: NMEA, támogatott a bináris UBX protokoll is), opcionálisan SPI vagy I²C lehetséges a kompatibilis modulváltozatokkal.

A frissítési ráta alapból 1 Hz, maximum akár 10 Hz-ig állítható, ez kiválóan szolgál dinamikus követési alkalmazásokhoz.

Felhasználási lehetőségek

• Járműkövetés és flottakezelés: pontos GPS-koordináták követése valós időben.
• Drónok és robotok: autonóm navigáció valós‑időben frissített GPS-adatokkal.
• Kirakati és rendezvényi kijelzők: helyalapú információk dinamikus megjelenítése.
• Maker‑projektek, DIY tracker: Arduino/ESP32 integráció GPS helymeghatározásra.
• Idő-szinkronizáció PPS kimenettel: pontos időalapú rendszerekhez (pl. adatnaplózás).

Műszaki jellemzők

• Tápfeszültség: 3V3 / 5V,
• Áramfelvétel: ~40 mA,
• GNSS rendszerek: GPS, GLONASS
• Pozíciós pontosság: ~2,5 m CEP (SBAS: ~2,0 m)
• TTFF: hideg start ~29 s, meleg start ~1 s, reacquisition ~1 s
• Frissítési ráta: alap 1 Hz, max 10 Hz konfigurálható
• Érzékenység: Tracking −162 dBm, cold start −148 dBm
• Interfész: UART (alap)
• GPS UART: 9600bps (konfigurálható: 1200 .. 115.200bps)
• EEPROM memória: a konfiguráció mentése céljából (pl. baud rate, update rate)
• PPS kimenet: pulzusszinkron időalaphoz (timepulse)
• Kerámia antenna támogatása,
• PC szoftver támogatás,
• Hardware és software sorosport támogatás,
• 5V/3V3 jelszintillesztés,
• TinyGPS/TinyGPS++/Adafruit_GPS függvénykönyvtár támogatás,
• RTC elem: igen
• Működési hőfok: -40..+85°C
• Méret: 35mm*23mm,
• Tömeg: 25g.

Dokumentáció

• NEO‑7 Adatlap (GPS, GLONASS, QZSS támogatás) [u‑blox]
• MAX‑7 / NEO‑7 Hardware Integration Manual [u‑blox]
• Arduino használat lépésenként – NeoGIS Library példa
• Arduino interfész bemutató (TinyGPS++ példa) [ElectroPeak]
• NEO GPS modul – Műszaki dokumentáció,
• Arduino eljáráskönyvtár, adatlap, UBlox PC GPS konfiguráló szoftver (Windows)
• Gyártói honlap

Csomag

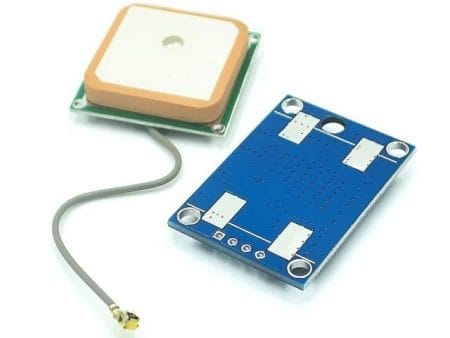

• 1x NEO-7M GPS modul, kerámia antennával
