Alappanel hordozó [vékony, fémcsavarral] (UNO/400 BB)

Átlátszó Arduino UNO rögzítő alappanel fémcsavarokkal és breadboard tartóval, amely stabil alapot biztosít elektronikai kísérletekhez és mikrokontrolleres projektekhez.
Átlátszó akril Arduino UNO alappanel vékony fémcsavarokkal és breadboard rögzítési lehetőséggel, stabil mikrokontrolleres projektekhez és elektronikai prototípus készítéshez.
Arduino UNO kompatibilis alaplap hordozó platform, amely csavaros rögzítéssel biztosít stabil elhelyezést breadboard és fejlesztőpanel számára DIY elektronikai projektekhez.
Univerzális kísérleti panel Arduino UNO-hoz, átlátszó talppal és fém rögzítőcsavarokkal, ideális oktatási és hobbi mikrokontrolleres fejlesztésekhez.
Stabil akril szerelőlap Arduino UNO és breadboard számára, amely biztonságos rögzítést nyújt elektronikai áramkörök és prototípusok építésekor.
Átlátszó Arduino UNO rögzítő alappanel fémcsavarokkal és breadboard tartóval, amely stabil alapot biztosít elektronikai kísérletekhez és mikrokontrolleres projektekhez.
Arduino UNO kompatibilis akril szerelőlap csavaros rögzítéssel, ideális DIY elektronika és oktatási célú prototípus építéshez.
Stabil alapplatform Arduino fejlesztőpanelhez és breadboardhoz, amely segíti a rendezett áramkör-építést kezdők és haladók számára.

Alappanel hordozó [vékony, fémcsavarral] (UNO/400 BB)

(1 vásárlói értékelés)

690Ft (543Ft+ÁFA)

33 készleten

Hozzáadás a kívánságlistához
Cikkszám: T41395 Kategória: Márka:
Cikkszám: T41395

Leírás

Az Arduino UNO alappanel hordozó egy mechanikai rögzítőplatform, amely az UNO formátumú vezérlőpanel és egy 400 pontos breadboard stabil elhelyezését biztosítja.

A rögzítő alappanel olyan passzív szerelőelem, amely a fejlesztőpanel és a próbapanel egységes, hordozható rendszerbe integrálását teszi lehetővé.

A termék a fejlesztőpanelekhez tartozó kiegészítők kategóriájába sorolható. Nem tartalmaz aktív elektronikát, kizárólag mechanikai és szervezési funkciót lát el.

A rendszer elsősorban kísérleti és oktatási környezetben értelmezhető, ahol a breadboard és a mikrokontroller együtt, stabil alapra rögzítve használható. A megoldás különösen hasznos, amikor a vezetékekkel összekötött modulok mozgatása vagy bemutatása szükséges.

Felépítés

Az alappanel fizikai rögzítési pontokat biztosít az Arduino UNO furatkiosztásához, valamint egy 400 pontos breadboard számára kialakított sík felületet tartalmaz. A rögzítés vékony fémcsavarokkal történik.

A rendszer működése mechanikai jellegű. Az alappanel nem vesz részt az adatkommunikációban és nem befolyásolja az elektromos működést. A vezérlési logika teljes egészében a mikrokontrolleren és a breadboardon kialakított kapcsoláson alapul. A rendszerszintű előny abból adódik, hogy a mikrokontroller és a próbapanel közötti összekötések fizikailag stabil alapra kerülnek, így csökken a kontaktushiba és a véletlen megszakadás kockázata.

A fizikai kialakítás jellemzően átlátszó vagy semleges színű műanyag alap, előfúrt rögzítési pontokkal. A tápellátás nem az alappanelen keresztül történik, hanem közvetlenül a mikrokontrolleren keresztül. Az alappanel nem ipari vibrációálló rögzítésre készült, és nem ajánlott nagyáramú teljesítményáramkörök vagy kültéri rendszerek mechanikai alapjaként.

Felhasználás

Az Arduino UNO alappanel hordozó olyan projektekhez készült, ahol a mechanikai stabilitás és az átlátható elrendezés fontos szempont.

Lehetséges alkalmazások:

  • LED villogtató és alap oktatási kísérletek
  • Szenzoros mérőrendszer breadboardon
  • Relés vezérlőpanel demonstrációs célra
  • Oktatási laborasztali gyakorlóállomás
  • Félipari prototípus tesztállomás fejlesztési fázisban

A termék különösen előnyös olyan környezetben, ahol a prototípus rendszer rendszeres mozgatása vagy bemutatása történik.

Fontos! A fém csavar túlzott meghúzása a plexi lap törését okozhatja, valamint hibás szerelés esetén az áramköri lapon rövidzárat is okozhat!

A furatkiosztás kompatibilis az Arduino UNO szabványos panelméretével.

Használható többek között:

  • Arduino
  • ESP8266 fejlesztőpanelek megfelelő adapterrel
  • ESP32 fejlesztőpanelek megfelelő adapterrel
  • Raspberry Pi mechanikai rögzítésre, furatkiosztás ellenőrzése mellett

A közösségi és gyártói dokumentáció széles körben elérhető az UNO formátumú panelekhez.

Műszaki jellemzők

  • Kompatibilitás: Arduino UNO formátum
  • Breadboard típus: 400 pontos
  • Rögzítés: fémcsavar
  • Anyag: műanyag alaplap
  • Szín: !!!
  • Méret: UNO formátumhoz illesztett
  • Tápellátás: nem releváns
  • Elektromos funkció: nincs
  • Hordozó alappanel: 6 x 3 3/4 x 1/8″ (152 x 95 x 2mm)
  • Kompatibilis alappanelek: Arduino UNO, R3, Leonardo, Diecimila, D1 UNO.
  • Anyaga: Akril

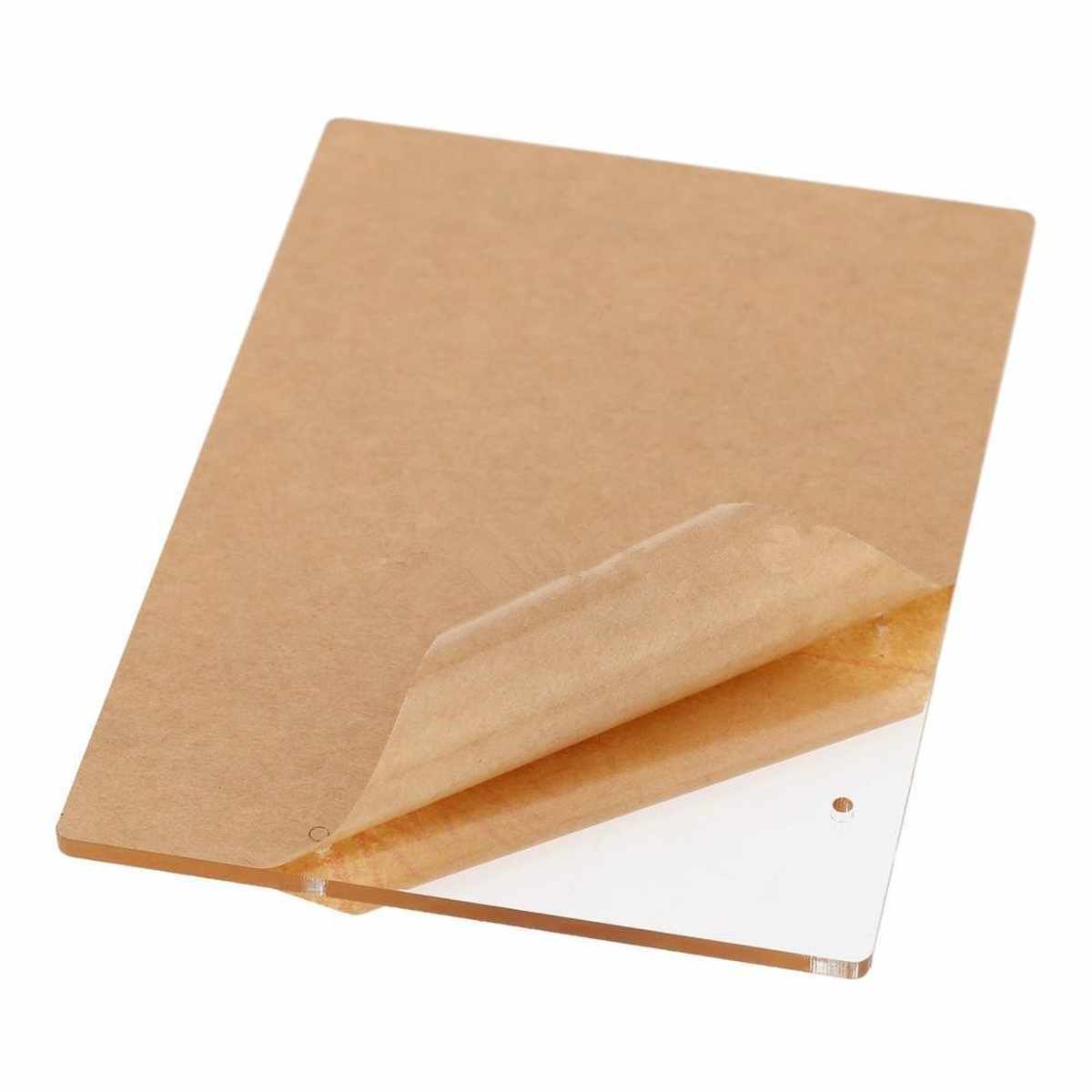

  • Védőfólia: a papír védőréteg a felhasználás előtt eltávolítandó!

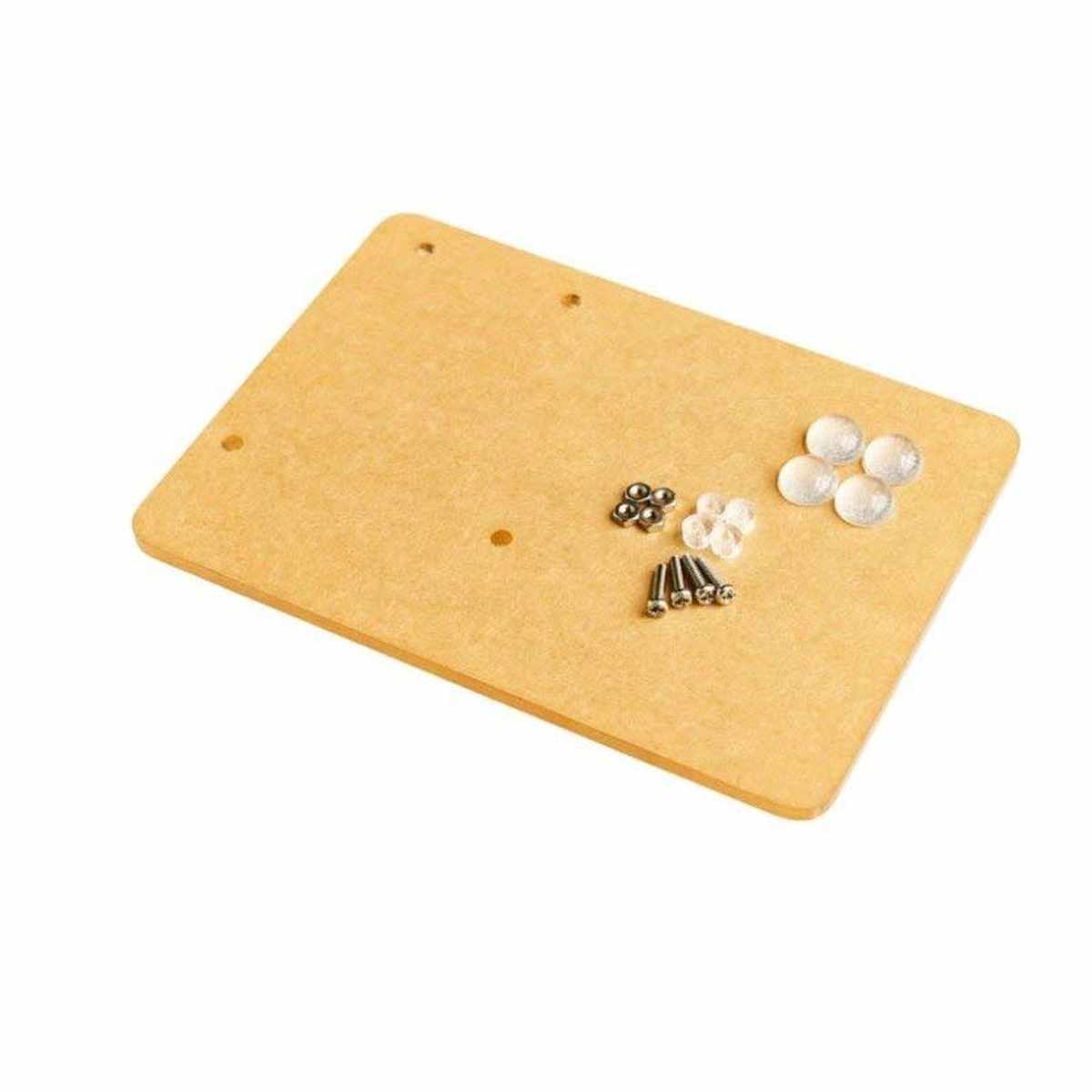

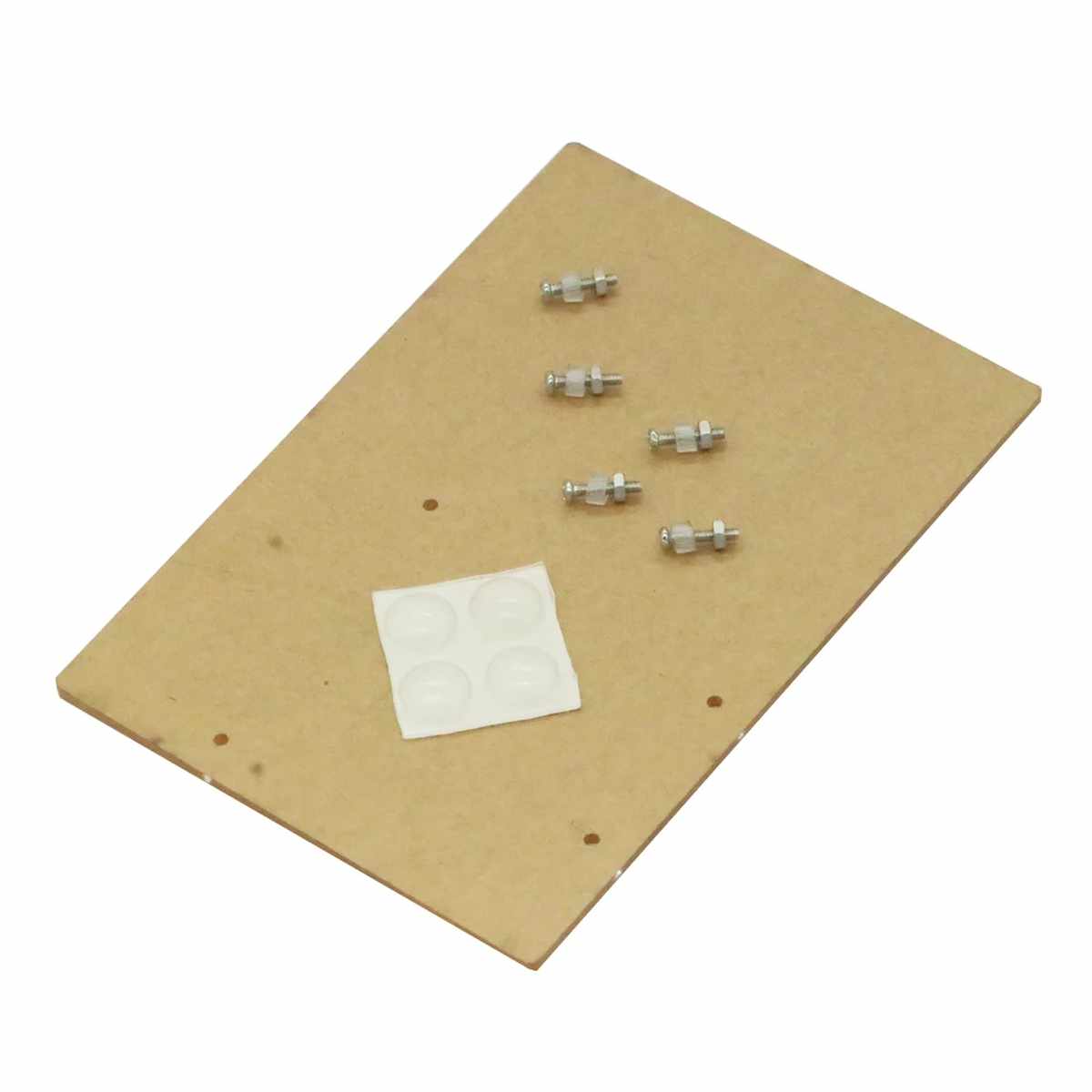

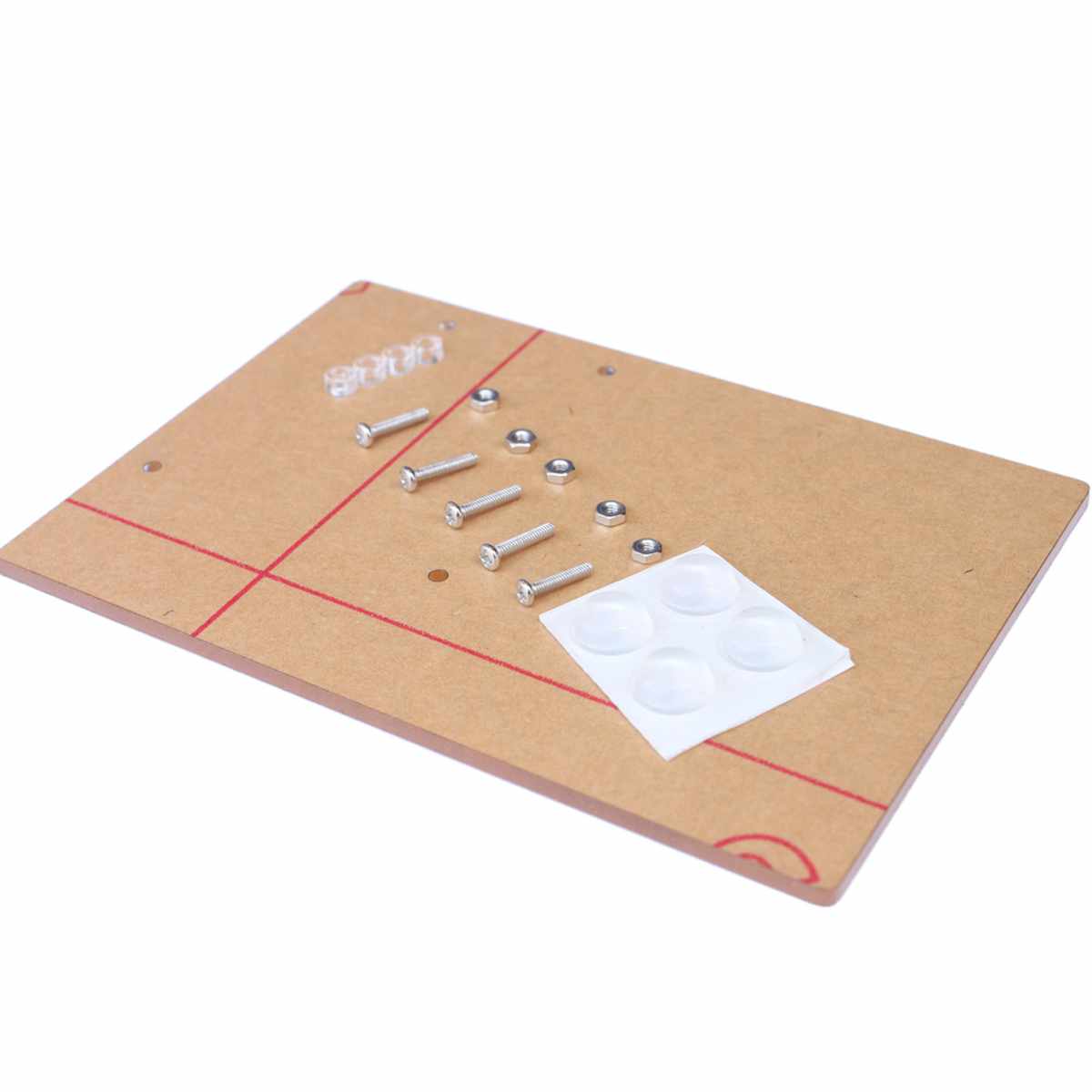

Csomag

  • 1 db Arduino UNO alappanel hordozó
  • távtartók
  • rögzítő csavarok
  • műszerlábak (öntapadós)

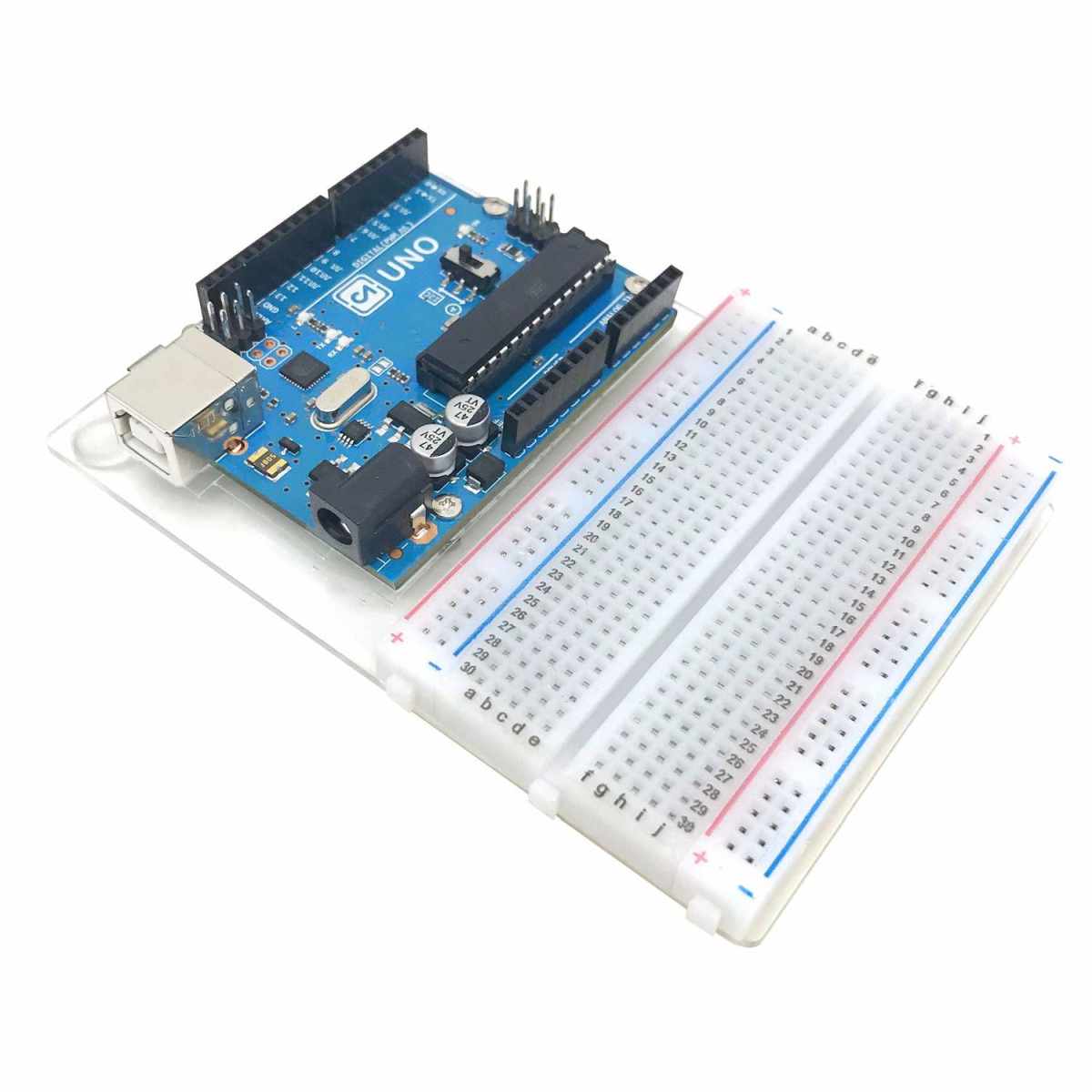

A képeken látható UNO illetve Breadboard nem része a csomagnak!

További információk

Tömeg0,08 kg
Méretek11 × 7 × 1 cm
CikkszámT41395


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Alappanel hordozó [vékony, fémcsavarral] (UNO/400 BB) termékről 1 értékelés

  1. Szurdi Tamas –

    Azt kaptam, amit vártam. Cytron Maker Uno-hoz használom, ez a lábakhoz tartozó LED-ek, a plusz nyomógomb és a csipogó miatt szélesebb a szokásosnál, de kényelmesen ráfért a dugdosós panellel együtt.

Mondd el a véleményed

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Kérdés: Pontosan mire szolgál az UNO kompatibilis alappanel hordozó vékony fémcsavaros rögzítéssel?
Válasz: Az alappanel hordozó egy stabil, szerelhető alapplatform, amelyre Arduino UNO méretű mikrokontroller panel és breadboard (próbapanel) rögzíthető. Célja a prototípus áramkörök mechanikai stabilizálása, az átlátható kábelezés biztosítása és a biztonságos fejlesztési környezet kialakítása. Segítségével a vezérlőpanel nem mozog, nem csúszik el az asztalon, így csökken a kontakthibák és véletlen rövidzárlatok esélye.

Kérdés: Miben jobb egy rögzített alappanel egy “szabadon fekvő” Arduino-hoz képest?
Válasz: Szabadon használva az Arduino és a breadboard könnyen elmozdulhat, ami vezetékek kilazulásához és instabil működéshez vezethet. A csavaros rögzítés biztosítja a mechanikai stabilitást, különösen akkor, ha a projektben relé, motorvezérlés, szenzorhálózat vagy gyakori csatlakoztatás történik. Oktatásban és demonstrációk során ez különösen fontos.

Kérdés: Milyen fejlesztőpanelek kompatibilisek ezzel az alappal?
Válasz: Elsősorban Arduino UNO R3 szabványos furatkiosztású panelekhez készült, beleértve az eredeti és klón modelleket is. A szabványos méret miatt több UNO-kompatibilis mikrokontroller panel (ATmega328P alapú) is felszerelhető rá. Más méretű panelek (pl. Mega vagy Nano) csak átalakítással vagy adapterrel használhatók.

Kérdés: Hogyan történik a felszerelés lépésről lépésre laikusok számára?
Válasz: 1. Helyezze az Arduino panelt az alappanel furataihoz illesztve.
2. A mellékelt vékony fémcsavarokkal és távtartókkal rögzítse a panelt (nem szükséges túlhúzni).
3. A breadboard öntapadós hátlapját távolítsa el, majd ragassza az alaplap kijelölt részére.
4. Ellenőrizze, hogy minden stabilan áll-e, mielőtt beköti a tápellátást.
Ez a folyamat nem igényel speciális szerszámot, csupán egy kis csavarhúzót.

Kérdés: Milyen anyagból készül az alappanel, és mennyire tartós?
Válasz: Az alap általában akril (plexi) vagy erős műanyag, amely könnyű, mégis megfelelő merevséget biztosít. A fémcsavaros rögzítés hosszú távon is stabil megoldás. Fontos, hogy a csavarokat ne húzza túl erősen, mert az akril repedhet.

Kérdés: Mire kell figyelni elektromos biztonság szempontjából?
Válasz: Az alappanel nem szigetel elektromosan a bekötési hibák ellen, ezért mindig ellenőrizze a polaritást, a földelést (GND) és a tápfeszültséget (5V vagy 3.3V). Ügyeljen arra, hogy a vezetékek ne érjenek össze nem kívánt pontokon. A stabil rögzítés csökkenti a véletlen érintkezési hibák kockázatát.

Kérdés: Alkalmas-e ez az alaplap végleges projektekhez vagy inkább prototípushoz ajánlott?
Válasz: Elsősorban prototípus fejlesztéshez ideális, de kisebb, oktatási vagy demonstrációs rendszerek esetén fél-végleges megoldásként is használható. Ha a projekt végleges termékké válik, általában nyomtatott áramkör (PCB) készítése javasolt.

Kérdés: Használható-e IoT vagy szenzoros projektekhez?
Válasz: Igen. Hőmérséklet-, páratartalom-, mozgásérzékelő, relé vagy kijelző modulokkal épített IoT rendszerekhez kiváló alap. A rendezett elrendezés megkönnyíti a hibakeresést és a későbbi bővítést.

Kérdés: Milyen tipikus hibák fordulhatnak elő a használat során?
Válasz: Gyakori hiba a breadboard nem megfelelő rögzítése, a csavarok túlhúzása vagy a rossz kábelvezetés. Elektromos problémák többnyire hibás bekötésből erednek, nem az alappanelből.

Kérdés: Oktatásban milyen előnyöket nyújt ez a hordozó platform?
Válasz: Az átlátható, strukturált elrendezés segíti a diákokat az áramköri logika, a mikrokontroller lábkiosztás és a breadboard kapcsolási elv megértésében. Csökkenti a káoszt az asztalon, és biztonságosabb tanulási környezetet teremt.
