Leírás
Az INA228 teljesítménymérő modul egy mérnöki szintű digitális áram- és energiafigyelő interfész, amely kétirányú DC áram és buszfeszültség mérésére alkalmas, majd ezekből teljesítményt, energiát és töltést számít.
A modul I²C kommunikációt használ mikrokontrolleres rendszerekkel történő adatcserére.
Ez az eszköz mikrokontrolleres DC rendszer teljesítménykövetésére értelmezhető, nem egyszerű fogyasztásmérőként, hanem programozható mérési egységként.
Az adafruit és Amazon breakout változatok már tartalmaznak mechanikai csatlakozásokat és külső shunt-ellenállást a méréshez. Az INA228 teljesítménymérő modul mérési adatai közvetlenül I²C-n olvashatók mikrokontrollerből, így valós idejű teljesítmény és energia követés végezhető.
Működési elv és technikai magyarázat
A modul középpontjában az INA228 integrált áram- és teljesítménymérő áramkör áll. A mérendő áramot egy külső shunt-ellenálláson keresztül vezeti a rendszer, amely fölött az INA228 kis differenciális feszültséget mér. Ez a mérés arányos a tényleges árammal. A buszfeszültséget közvetlenül olvassa a belső ADC.
A 20 bites analóg-digitális átalakító nagy felbontást biztosít még kis jeleknél is. A mérési eredmények számításra kerülnek: áram → teljesítmény → energia → töltés. A kommunikáció I²C-n keresztül történik, tehát a mikrokontroller beállíthatja a mérési módokat, olvashatja az adatokat, és konfigurálhat riasztási küszöbértékeket.
A modul fizikai kialakítása breakout formában készül, kényelmes csatlakozhatósággal. A tápellátás jellemzően 3,3 V vagy 5 V logikai szinttel működik, a fizikai feszültségtartomány akár DC 85 V-ig is terjedhet a buszfeszültség oldalán. A működés megértéséhez nem szükséges mély elektronikai tervezési gyakorlat, de alap mikrokontrolleres és I²C-ismeret ajánlott. A modul nem ideális váltakozóáram (AC) közvetlen mérésére és magasáramú ipari hálózatok közvetlen mérésére külső védelmek nélkül.
Felhasználási lehetőségek
- Mikrokontrolleres DC energiafigyelés Arduino-projektekben
- DC tápegységek fogyasztásának valós idő szerinti mérése
- Akkumulátoros eszközök hatékonyságának elemzése
- Solar panel rendszer DC teljesítménykövetése
- Beágyazott IoT fogyasztási profilozás
Műszaki jellemzők
- Mérési felbontás: 20 bit
- Kommunikáció: I²C
- Tápfeszültség: 2,7 V … 5,5 V
- Buszfeszültség mérési tartomány: ±85 V DC
- Shunt-mérés: ±40,96 mV vagy ±163,84 mV
- Számított paraméterek: áram, teljesítmény, energia, töltés
- Riasztási funkció: konfigurálható küszöbértékek
Csomag tartalma

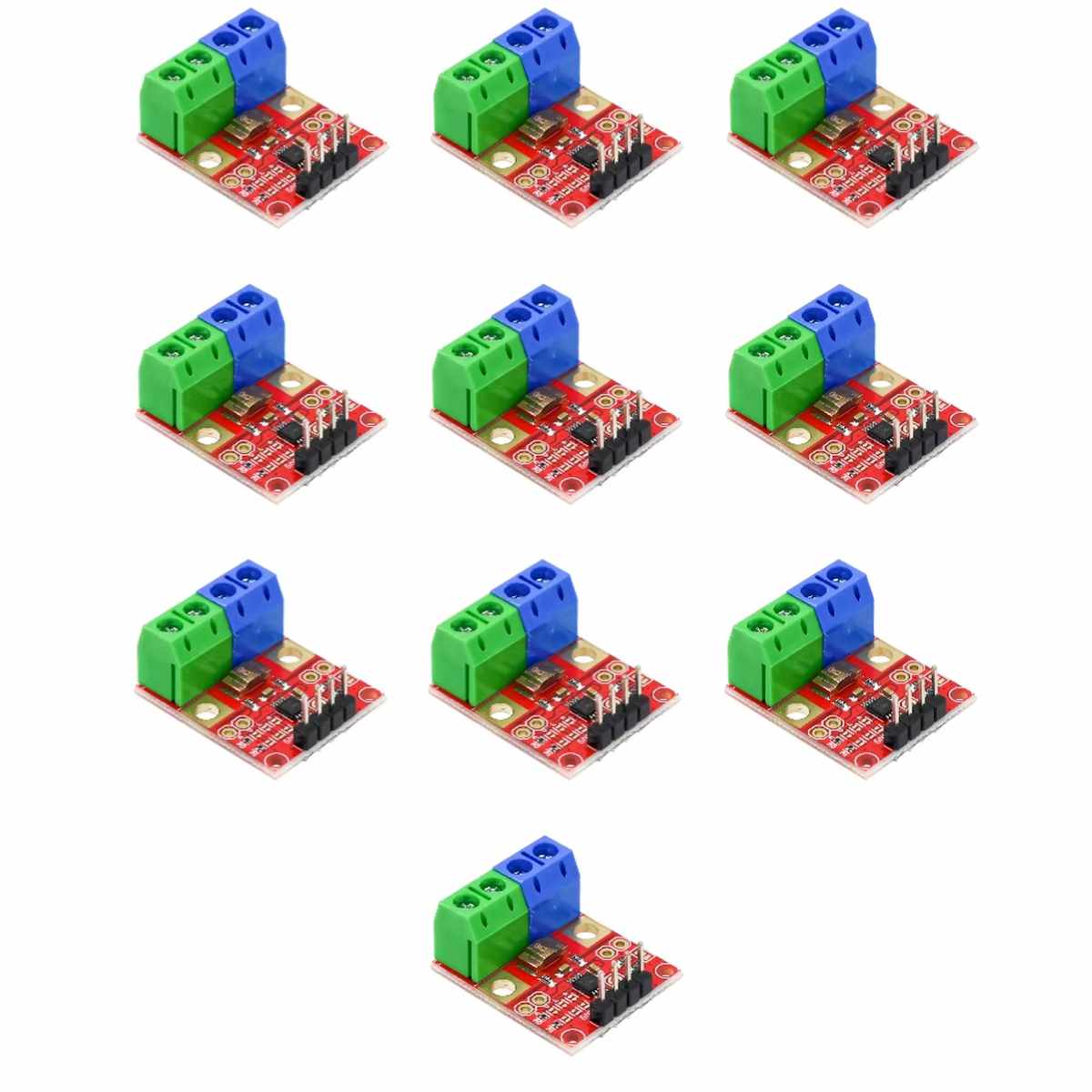

- 1x INA228 breakout modul
- beforrasztott tüske és csatlakozósorral
