Optocsatolt 12V relémodul – biztonságos vezérlés egyetlen csatornán

1 csatornás optocsatolt relémodul (piros, 12V) – megbízható vezérlési megoldás Arduino és mikrokontroller projektekhez

Egycsatornás, optocsatolt, 12V-os piros relémodul elektronikai vezérlőrendszerekhez.

Relé-modul – 1-csatorna, optocsatolt (polaritás állítható; 12V)

Name: Relé-modul – 1-csatorna, optocsatolt (polaritás állítható; 12V)
Brand: Tavir
SKU: T34428
Price: 990 HUF
Availability: InStock

990Ft (780Ft+ÁFA)

10 készleten

Cikkszám: T34428 Kategória: Kapcsolóelem (Relé, Opto, SSR)

Cikkszám: T34428

Leírás

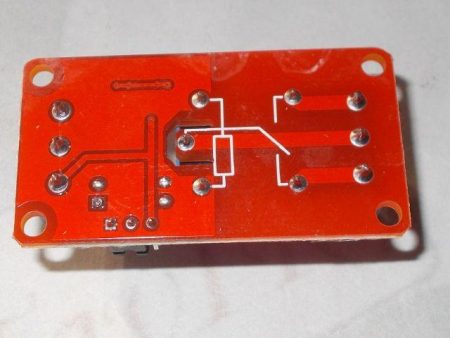

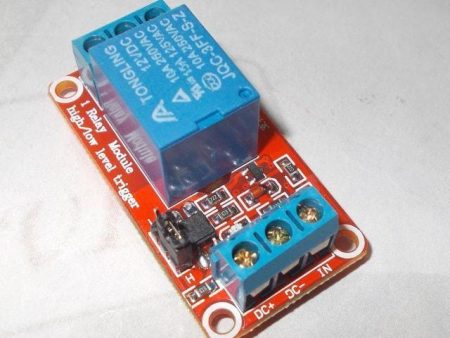

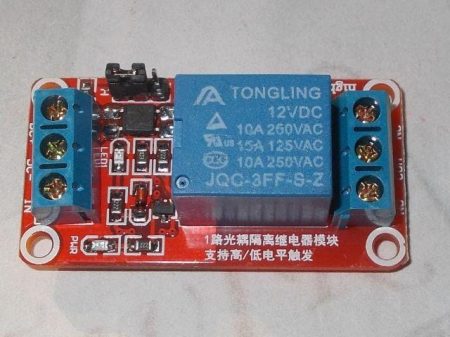

Ez a egyetlen csatornás, piros LED-es, optocsatolt relé modul 12 V tápfeszültséggel praktikus és megbízható eszköz a digitális vezérlés és villamos terhelések szigetelésére. A jel érintésmentes optikai elválasztása révén kiválóan alkalmas mikrovezérlők (például Arduino, ESP, Raspberry Pi) védelmére ipari vagy otthoni automatizálási feladatokban.

Az optoelektronikus leválasztás kulcsfontosságú előnyként kiemelendő: minimalizálja a zajbehatásokat és esetleges visszaható impulzusokat, ami stabilabb működést biztosít.

Elve és felépítése

A bemeneti oldalon egy optocsatoló (LED + fototranzisztor) teremt galvanikus elválasztást a külső vezérlő és a magasabb feszültségű relékör között, így a vezérlőoldali hiba nem okoz közvetlen kimeneti problémát. A 12 V-os táp ellátja az optocsatolót és a relét, mely egy normál váltó érintkezésű (NO/NC/COM) típust alkalmaz. A piros LED visszajelző jelzi a relé aktiválását, vizuális visszacsatolást ad a vezérlés állapotáról.

Felhasználás

Íme néhány konkrét alkalmazási ötlet, amelyek segítenek elképzelni a gyakorlati felhasználást:

Otthoni automatizálás – világítás, redőny, szivattyú vezérlése mikrokontrollerrel.
Ipari prototípusok – gépindítás, vezérlőszelepek vagy ventilátorok kapcsolása galvanikus leválasztással.
Távvezérlésű rendszerek – rádióval vagy WLAN-nal irányított relékapcsolás biztonságosan.
Labor vagy oktatási projektek – a leválasztás tanítása és biztonságos kiépítése, pl. Arduino vagy ESP alapú vezérléshez.
Maker elektronikai projektek – fényhatások, interaktív elemek kapcsolása szinuszmentes, galvanikusan elválasztott módon.

Ez a 1-csatornás, optocsatolt, piros LED-del ellátott 12-V relé modul megbízható, galvanikusan leválasztott kapcsolási lehetőséget kínál mikrokontrolleres és hobbi vezérlésekhez.

Alapadatok, jellemzők

Relé csatornák száma: 1
Optocsatoló leválasztás: igen (beleértve LED + fototranzisztor)
Visszajelző LED: piros, bemeneti aktiválás jelzésére
Relé típus: NO/NC váltó érintkezés
Maximális kapcsolható feszültség (relé adatlap): 240 V AC / 30 V DC (!)
Maximális kapcsolható áram (relé adatlap): 10 A (max. rezisztív terhelés), 2A (induktív/kapacitív terhelés)
Polaritás mód állítható: jumperrel, H/L bemeneti logika szabályozás
Kapcsolható áram / feszültség: 2A, max 40V (életvédelmi okok miatt!! – nem bevizsgált az eszköz hálózati feszültségre!)
Relé-rendszerfeszültség: 12V,
Maximális áramfelvétel (reléoldal): 60mA,
Vezérlőfeszültség/áram: 2.5V (0.1mA)..5V(0.18mA),
Visszajelzés: Rendszerfeszültség és csatorna aktivitás,
Méret: 50mm * 26mm * 18.5mm,
Rögzítés: M3 (67mm x 44.5mm).

Az 1-csatornás relémodul a könnyű kezelhetőséget biztosítja a mikrokontrolleres környezetekben. A kisáramú vezérlést az optocsatolt bemenetkezelés, a relé terhelhetőségét az elválasztófokozat garantálja, miközben az üzembiztonság miatt a relék 12V rendszerfeszültsége függetleníthető a mikrokontroller ellátásától.
A relémodul 250V/10A relékkel szerelt, mely mind meghúzott, mind elengedett állapotban külön kontaktust biztosít.

Hálózati feszültségre bevizsgálása nem történt (így gyártói szinten a hálózati kapcsolás nem támogatott (TILOS!)), azonban a modul az életvédelmi elválasztást tartalmazza.

Tipp: A modul a bemeneti jel magas illetve alacsony szintjére is aktivizálható, ezt a bemeneti jumperrel csatornánként lehet beállítani.

Támogatott processzorok

AVR (Arduino),
PIC,
MPS430,
8051,
ARM.

Dokumentáció

Az “Élet nevében!” relévizsgálat

Csomag

1x relé 12V/1csatorna

További információk

Tömeg	0,025 kg
Méretek	5 × 3 × 2 cm
Cikkszám	T34428
Méret	1
Protokoll	Logikai szint
Szenzor	Relé
Tápfeszültség [V]	12V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Relé-modul – 1-csatorna, optocsatolt (polaritás állítható; 12V)” értékelése elsőként

Kérdés: Mi a szerepe ennek az 1 csatornás, optocsatolt relémodulnak mikrokontrolleres rendszerekben?
Válasz: Ez a típusú relémodul olyan elektronikai rendszerekhez készült, ahol mikrokontroller (pl. Arduino, ESP32, STM32) segítségével szeretnénk különféle elektromos eszközöket kapcsolni. Az optocsatolón keresztül történő galvanikus leválasztás megóvja a vezérlőt a kapcsolt áramkör zavaraitól, így ideálisan alkalmazható világítások, kisfeszültségű motorok, ventilátorok vagy mágnesszelepek vezérlésére – biztonságosan, zajmentesen, megbízhatóan.

Kérdés: Miben különbözik ez az optocsatolt relémodul a hagyományos relémoduloktól?
Válasz: A hagyományos relémodulok gyakran közös GND-t használnak a vezérlő és a reléoldal között, ami áramköri zavarokat és potenciálkülönbségeket okozhat. Ezzel szemben ez a modul optocsatolót tartalmaz, amely a bemeneti jelet fény segítségével továbbítja, így teljes galvanikus leválasztást nyújt a mikrokontroller és a kapcsolt terhelés között. Ez jelentősen növeli a rendszer üzembiztonságát, különösen induktív terhelések (pl. relék, motorok) esetén, ahol jelentős visszazavar keletkezhet.

Kérdés: Hogyan történik a vezérlési logika beállítása, és miért hasznos ez a funkció?
Válasz: A modulon található jumperrel választhatjuk ki, hogy a relé magas (HIGH) vagy alacsony (LOW) szintű logikai jellel kapcsoljon. Ez rendkívül praktikus, mert a különböző mikrokontrollerek – vagy akár ugyanazon rendszer különböző könyvtárai – eltérő logikát követelhetnek. Így a modul univerzálisan illeszthető többféle platformhoz anélkül, hogy a szoftverkódot jelentősen módosítani kellene.

Kérdés: Milyen típusú elektromos eszközöket lehet ezzel a modullal vezérelni, és mire kell ügyelni a kapcsolt áramkör kialakításakor?
Válasz: A relé érintkezői NO (normálisan nyitott), NC (normálisan zárt) és COM (közös) pontokat biztosítanak, így bármilyen ohmos vagy induktív terhelés kapcsolható – amennyiben az megfelel a relé névleges terhelhetőségének (max. 250 V AC / 10 A). Fontos azonban, hogy 230 V hálózati feszültség kapcsolása TILOS, mivel a modul nem rendelkezik tanúsítvánnyal erre a célra. Induktív terhelések esetén javasolt zavarelnyomó áramkör (pl. snubber vagy védődióda) használata a kontaktuskopás és zavarmentes működés érdekében.

Kérdés: Hol találok részletes, megbízható szakmai útmutatót relémodulok és optocsatolók használatáról, különös tekintettel a biztonságra és kompatibilitásra?
Válasz: A www.tavir.hu – Az „Élet nevében!” – relévizsgálat című cikk átfogó és jól strukturált anyagot kínál a relék működéséről, kapcsolásáról és az általános biztonsági szempontokról. Hasznos olvasmány minden fejlesztő számára, aki megbízható és biztonságos kapcsolási megoldást keres mikrokontrolleres környezetben.

Kérdés: Milyen más relémodulokat ajánlotok, ha több csatornára vagy eltérő feszültségre van szükségem egy összetettebb projekthez?
Válasz: Ha több relét szeretnél egy időben vezérelni, vagy épp más feszültségű változatot keresel, akkor érdemes megtekintened a shop.tavir.hu – 4 csatornás optocsatolt relémodul (12V) terméket, amely ugyanezen technikai alapokra épül, de több kapcsolási lehetőséget nyújt párhuzamos eszközvezérléshez.
