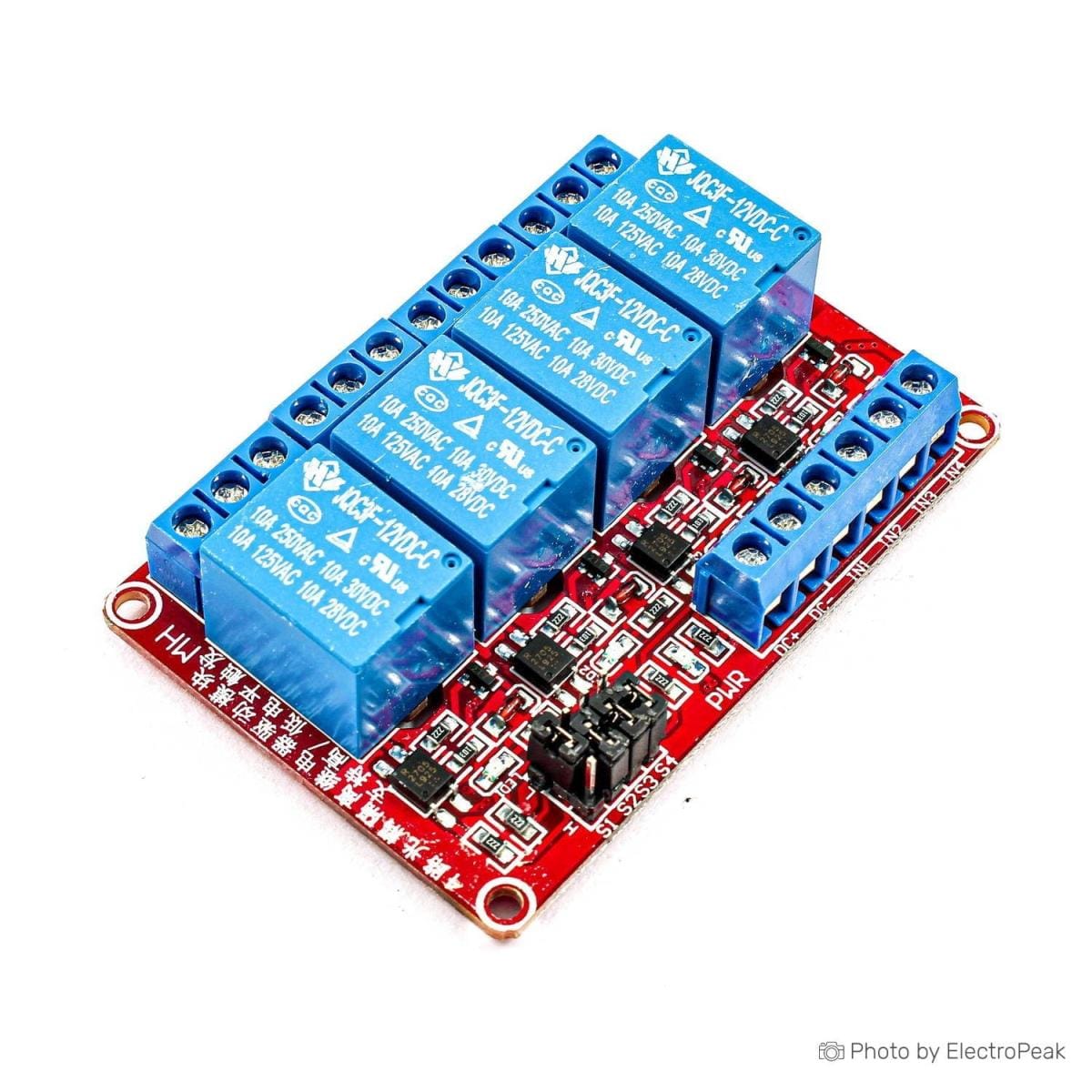

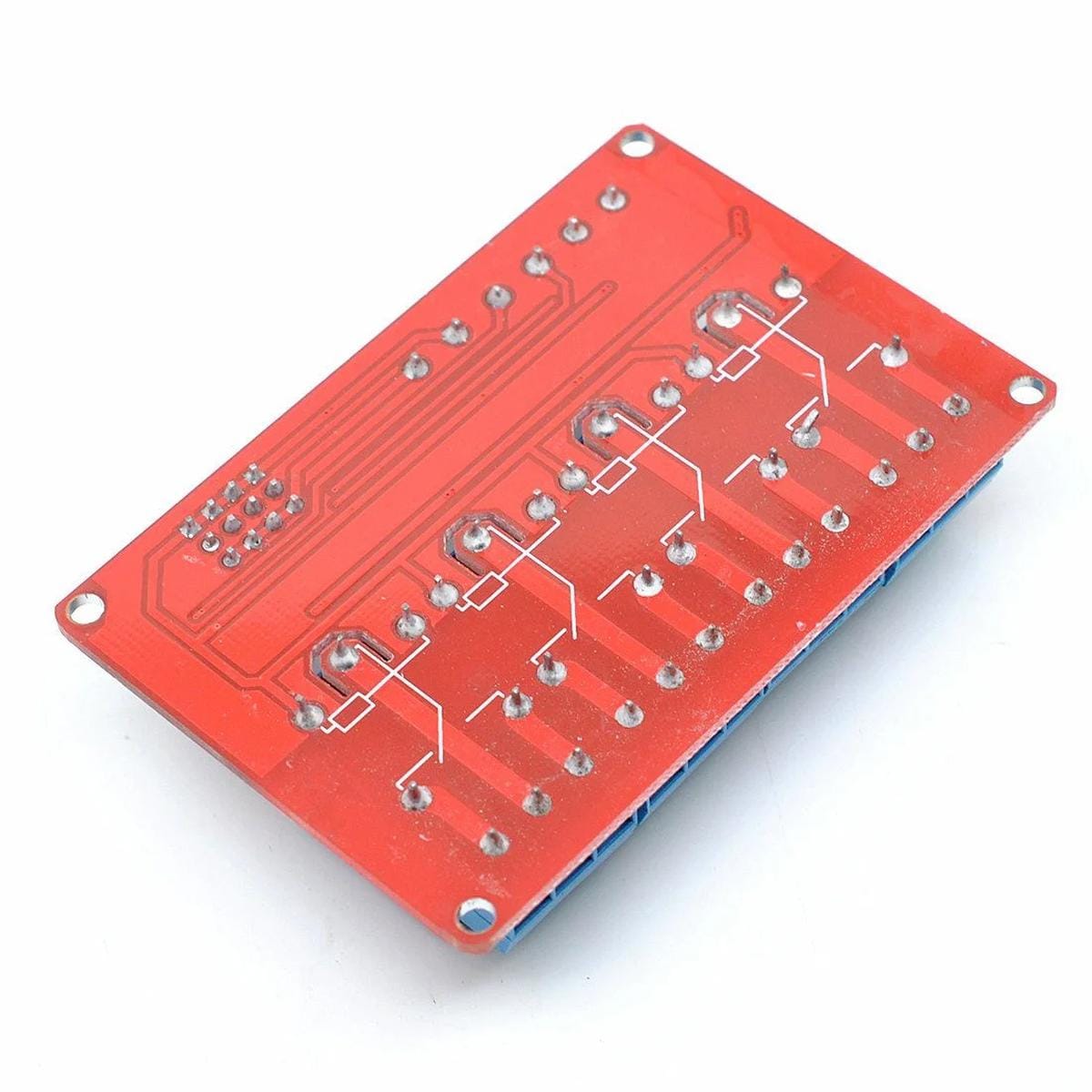

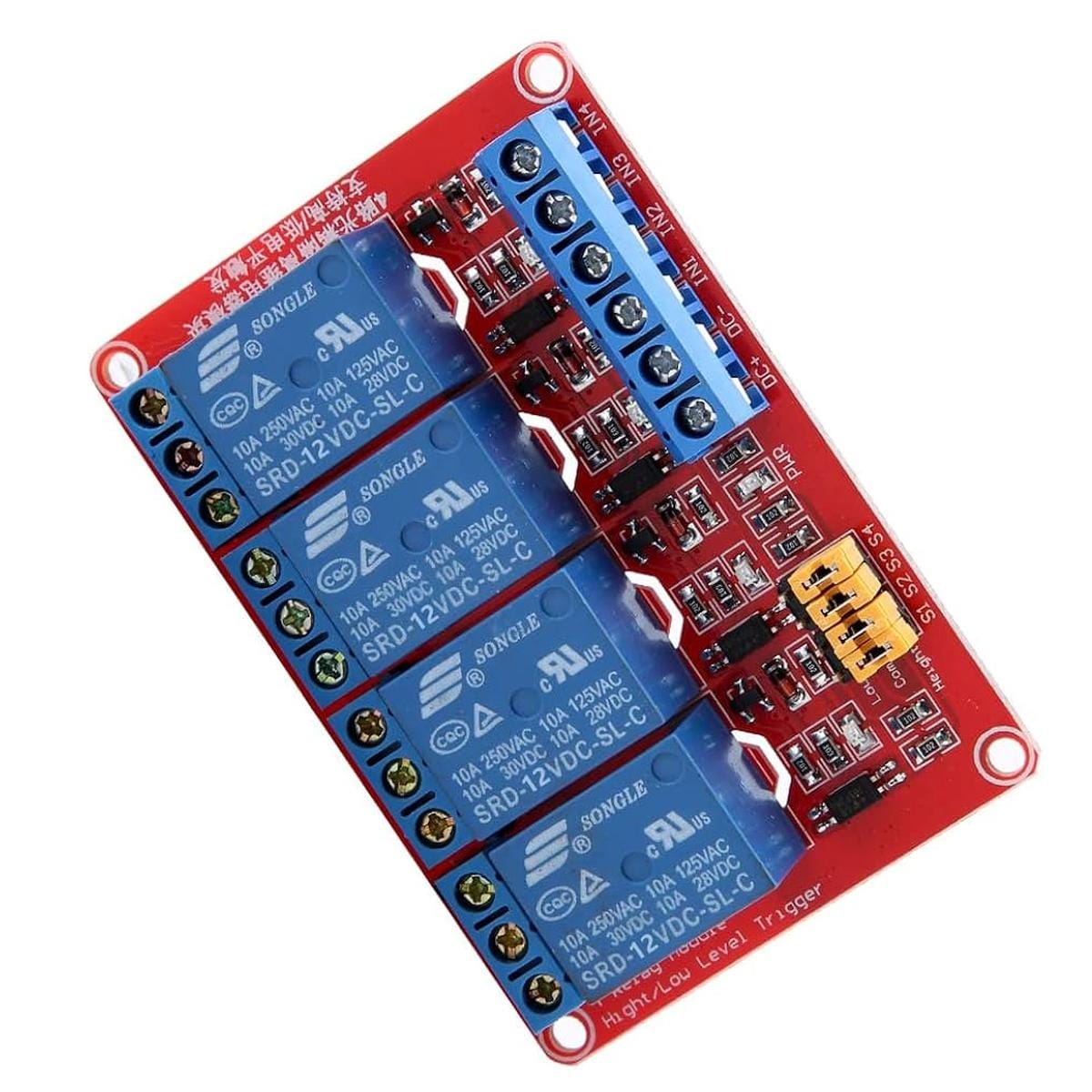

Relé-modul – 4-csatorna, optocsatolt (polarítás állítható; 5V)

2.990Ft (2.354Ft+ÁFA)

Relé-modul – 4-csatorna, optocsatolt, polaritás állítható, 5 V – T46356 négy egymástól független váltóérintkezős relékimenettel mikrokontrolleres vezérlésekhez. A négy csatorna külön HIGH vagy LOW aktív bemenetre állítható, a vezérlési tartomány 2,5-5 V.

6 készleten

Cikkszám: T46356 Kategóriák: , Márka:
Cikkszám: T46356

Leírás

Ha egy mikrokontrollerrel már nem egy-két, hanem négy külön áramkört szeretnénk kapcsolni, érdemes a feladatot eleve többcsatornás relépanelre bízni. A Relé-modul – 4-csatorna, optocsatolt, polaritás állítható, 5 V négy egymástól független relékimenetet ad, így egyetlen modulról vezérelhető például több világítási ág, ventilátor, szelep vagy más kisfeszültségű fogyasztó.

A panel 5 V-os rendszerfeszültségről működik. Mind a négy csatornán külön beállítható, hogy magas vagy alacsony bemeneti szintre húzzon meg a relé. Ez nem csak kényelmi lehetőség. Ha a vezérlő valamelyik kimenete bekapcsoláskor meghatározott logikai szinten áll, a megfelelő jumperbeállítással a relé működése hozzáigazítható a program logikájához.

Mindegyik relé COM, NO és NC érintkezővel rendelkezik. Vagyis csatornánként eldönthető, hogy a kapcsolt áramkör nyugalmi állapotban zárt legyen, vagy csak a relé meghúzásakor kapjon kapcsolatot. Ha mind a négy relé egyszerre meghúz, a modul maximális áramfelvétele 280 mA. Tápegység választásakor ezt már nem érdemes elhanyagolni – a vezérlőpanel és a relémodul együttes fogyasztásával kell számolni.

Hol van a helye a rendszerben?

Képzeljünk el egy kisebb automatizálást. Egy mikrokontroller figyeli a hőmérsékletet, a páratartalmat vagy néhány kapcsoló állapotát, és ezek alapján külön szeretnénk vezérelni egy ventilátort, egy szivattyút, egy jelzőlámpát és egy mágnesszelepet. A program számára ez négy digitális kimenet. A terheléseket viszont nem közvetlenül a mikrokontroller GPIO-lábaira kötjük. A GPIO csak a vezérlőjelet adja, a tényleges áramkör kapcsolását a relék végzik.

Itt érdemes fejben kettéválasztani a feladatot. Az egyik oldalon ott van a vezérlés – Arduino, PIC, ARM vagy más mikrokontroller. A másik oldalon pedig azok az áramkörök, amelyeket ténylegesen ki- és bekapcsolunk. A négy csatorna egymástól függetlenül használható, így nem kell négy különálló relémodult felszerelni és bekábelezni.

Így működik a gyakorlatban

A modul 5 V tápfeszültséget kap. A négy vezérlőbemenet a négy reléhez tartozik, így minden csatorna külön vezérelhető.

A lényeges rész a csatornánkénti HIGH/LOW beállítás. Ezzel azt mondjuk meg az adott relének, hogy melyik logikai állapotot tekintse bekapcsolási parancsnak. Ha HIGH aktívra állítjuk, a magas bemeneti szint húzza meg a relét. LOW aktív beállításnál ennek az ellenkezője történik. Ez akkor válik igazán fontossá, amikor egy vezérlés induláskor nem azt csinálja, amit elsőre várnánk. Ilyenkor nem biztos, hogy a program hibás – lehet, hogy csak az aktív szint van másképp beállítva. A relék kimeneti oldalán minden csatornához COM, NO és NC kapocs tartozik.

A COM a közös érintkező. Nyugalmi helyzetben a COM és az NC között van kapcsolat. Ha a relé meghúz, a közös érintkező átvált a NO oldalra. Ha tehát azt szeretnénk, hogy egy fogyasztó alaphelyzetben kikapcsolt legyen, jellemzően a COM és NO kapcsokat használjuk. Ha éppen az a cél, hogy nyugalmi helyzetben legyen zárt az áramkör, akkor a COM-NC kapcsolat lesz a megfelelő.

Hol jön jól igazán?

  • Négy külön kisfeszültségű fogyasztó Arduino vagy más mikrokontrolleres vezérlésénél.
  • Több ventilátor, világítási ág vagy jelzőberendezés egymástól független kapcsolásánál.
  • Automatizált öntözésben több szelep vagy szivattyú vezérlésére, megfelelő terhelésillesztéssel.
  • Modellvasúti, makett- vagy műhelyautomatizálási feladatokban több külön áramkör kapcsolására.
  • Oktatási projektnél a relé NO, NC és COM érintkezőinek, valamint az aktív HIGH/LOW vezérlés működésének bemutatására.
  • Olyan rendszerben, ahol a négy csatornán nem feltétlenül azonos aktív logikára van szükség.

Mire kell figyelni beüzemeléskor?

Mire figyelj?Mit okoz?
Valóban stabil 5 V-ot kap a modul?Ez a változat 5 V-os rendszerfeszültségre készült.
Elbírja a tápegység mind a négy relét egyszerre?Négy behúzott relénél a modul maximális áramfelvétele 280 mA.
HIGH vagy LOW állásban van az adott csatorna választója?Eltérő beállításnál a relé a programban várthoz képest fordított logikával kapcsolhat.
NO vagy NC érintkezőt használsz?Ez dönti el, hogy a fogyasztó nyugalmi állapotban be- vagy kikapcsolt legyen.
Milyen terhelést kapcsol a relé?Induktív fogyasztó a bekapcsolási és kikapcsolási tranziens miatt jobban terheli az érintkezőt.
Hálózati feszültséget szeretnél kapcsolni?A konkrét panel hálózati feszültség kapcsolására nincs bevizsgálva, ezért ilyen célra nem használható.

Ezt nézd meg, mielőtt döntesz

Az első kérdés a tápellátás. Ez az 5 V-os változat, tehát ha a vezérlőrendszerben eleve rendelkezésre áll stabil 5 V, egyszerűen beilleszthető. Ha viszont a teljes rendszer 12 vagy 24 V-ról működik, célszerű az adott feszültséghez készült relémodult választani.

A második a tápegység terhelhetősége. Négy relé már nem ugyanaz a kategória, mint egyetlen kis relétekercs. Ha mind a négy egyszerre meghúz, a modul 280 mA-t is felvehet. Ehhez hozzáadódik a mikrokontroller és minden más, ugyanarról a tápról működő áramkör fogyasztása.

A harmadik kérdés a vezérlőjel. A bemenethez megadott működési pont 2,5 V-nál 0,1 mA, 5 V-nál 0,18 mA. Ez kis vezérlőáramot jelent, de ettől még a relépanel saját 5 V-os tápellátását biztosítani kell.

A negyedik szempont maga a kapcsolt fogyasztó. A reléken feltüntetett 250 V / 10 A értéket nem szabad úgy értelmezni, mintha a komplett panel minden körülmény között 10 A-es terhelések kapcsolására lenne alkalmas.

Különösen motoroknál, mágnesszelepeknél és más induktív terheléseknél kell óvatosan méretezni. Ezek bekapcsoláskor és kikapcsoláskor lényegesen nagyobb igénybevételt okozhatnak az érintkezőn, mint egy egyszerű ellenállásos terhelés.

A panel mérete 73 x 50 x 18,5 mm, M3 csavarral rögzíthető, a furatkiosztása 67 x 44,5 mm. Dobozba vagy szerelőlapra építés előtt ezt célszerű már a mechanikai tervezésnél figyelembe venni.

Amikor nem ez lesz a jó megoldás

  • Ha közvetlenül 230 V-os hálózati feszültséget szeretnél kapcsolni, ne ezt a panelt válaszd. A konkrét modul hálózati kapcsolásra nincs bevizsgálva.
  • Ha gyors PWM-vezérlésre van szükség, elektromechanikus relé helyett MOSFET-es vagy más félvezetős kapcsolófokozat szükséges.
  • Ha a kimeneteknek nagyon sűrűn kell kapcsolniuk, az elektromechanikus érintkezők kopása miatt más kapcsolási technológia célszerű.
  • Ha a rendszer tápfeszültsége 12 vagy 24 V, egyszerűbb lehet az adott feszültséghez készült reléváltozat használata.
  • Nagy indulóáramú motor, kompresszor vagy más erősen induktív terhelés esetén ne a relére nyomtatott névleges áram legyen az egyetlen méretezési adat.

Egy apró tipp a gyakorlatból

Négy csatornánál már nagyon könnyű úgy hibát keresni a programban, hogy valójában csak az egyik jumper áll más helyzetben.

Ezért első bekapcsolás előtt érdemes végignézni a négy csatornát egyenként: melyik bemenet melyik reléhez tartozik, az adott csatorna HIGH vagy LOW aktív-e, és a fogyasztó az NO vagy az NC kapocsra került-e. Utána már jöhet a program.

Ha például három csatorna pontosan úgy működik, ahogy várjuk, a negyedik viszont fordítva kapcsol, nem sok értelme van rögtön a teljes programlogikát szétszedni. Először nézzük meg annak az egy csatornának a jumperét és bekötését. Ez az a fajta apróság, amelyet a műhelyasztalon két perc alatt meg lehet találni – feltéve, hogy nem kezdünk rögtön sokkal bonyolultabb hibára gyanakodni.

Műszaki jellemzők

JellemzőÉrték
Csatornák száma:4
Rendszerfeszültség:5 V DC
Maximális áramfelvétel:280 mA, mind a négy relé meghúzva
Vezérlőfeszültség / bemeneti áram:2,5 V / 0,1 mA – 5 V / 0,18 mA
Bemeneti kialakítás:Optocsatolt
Aktiválási mód:Csatornánként HIGH vagy LOW szintre állítható
Relékimenet:COM, NO és NC váltóérintkező mind a négy csatornán
Relé névleges érintkezőadata:250 V / 10 A
Hálózati használat:Nem támogatott – a konkrét panel nincs erre bevizsgálva
Állapotjelzés:Rendszerfeszültség és csatornánkénti aktivitás
Panelméret:~ 73 x 50 x 18,5 mm
Rögzítés:M3
Rögzítőfuratok kiosztása:67 x 44,5 mm

Dokumentáció

Csomag

  • 1 db Relé-modul – 4-csatorna, optocsatolt, polaritás állítható, 5 V

További információk

Tömeg0,065 kg
Méretek6 × 4 × 1 cm
CikkszámT46356
Protokoll

,

Tápfeszültség [V]

Méret


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Relé-modul – 4-csatorna, optocsatolt (polarítás állítható; 5V)” értékelése elsőként

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Gyakran ismételt kérdések a Relé-modul - 4-csatorna, optocsatolt, polaritás állítható, 5 V termékről

Milyen tápfeszültség kell a 4 csatornás T46356 relémodulhoz?

A Relé-modul - 4-csatorna, optocsatolt, polaritás állítható, 5 V rendszerfeszültsége 5 V DC. Ennél a változatnál a relék és a vezérlőkör közös 5 V-os tápellátást használ.

Mekkora áramot vesz fel, ha mind a négy relé be van kapcsolva?

Mind a négy relé meghúzott állapotában a modul maximális áramfelvétele 280 mA. A közös 5 V-os tápegységet a mikrokontroller és a többi periféria fogyasztásával együtt kell méretezni.

Mit jelent a csatornánként állítható HIGH és LOW trigger?

Minden relécsatornán külön kiválasztható, hogy magas vagy alacsony bemeneti szintre húzzon meg. Emiatt a négy kimenet nem feltétlenül ugyanazzal a logikával működik.

Milyen vezérlőjellel használható a 4 csatornás relémodul?

A vezérlési pontok 2,5 V-nál 0,1 mA és 5 V-nál 0,18 mA. A modul a relétekercsekhez külön saját 5 V-os tápellátást igényel.

Használható Arduino vezérléssel?

Igen. A támogatott vezérlőcsaládok között az AVR, Espressif (ESP32/ESP8266), ezen belül az Arduino környezet is szerepel.

Mit jelentenek a COM, NO és NC kapcsok?

A COM a relé közös érintkezője. Nyugalmi állapotban a COM-NC út zárt, meghúzott relénél pedig a COM-NO kapcsolat záródik, így eldönthető, milyen legyen az áramkör alapállapota.

Miért kapcsol fordítva az egyik relé a többihez képest?

Elsőként az adott csatorna HIGH/LOW jumperét nézd meg. A négy csatorna aktív szintje egymástól függetlenül állítható, ezért egyetlen eltérő jumper is megfordíthatja annak a relének a logikáját.

A 250 V / 10 A felirat azt jelenti, hogy 230 V hálózatot is kapcsolhatok a modullal?

Nem, illetve saját felelőségedre. A 250 V / 10 A a beépített relé névleges érintkezőadata, a konkrét panel hálózati feszültség kapcsolására nincs bevizsgálva, ezért ilyen felhasználása nem támogatott.

Kapcsolható motor vagy mágnesszelep a relékimenetre?

Induktív fogyasztóknál a bekapcsolási áram és a kikapcsoláskor keletkező tranziens jobban igénybe veszi az érintkezőket. Emiatt a relére írt névleges áram önmagában nem elegendő a terhelés méretezéséhez.

Mikor jobb MOSFET-es kapcsoló a mechanikus relénél?

Gyors PWM-vezérlésnél vagy nagyon gyakori kapcsolásnál a mechanikus relé nem megfelelő. Ilyen feladathoz a terheléshez illesztett félvezetős kapcsolófokozat célszerű.
