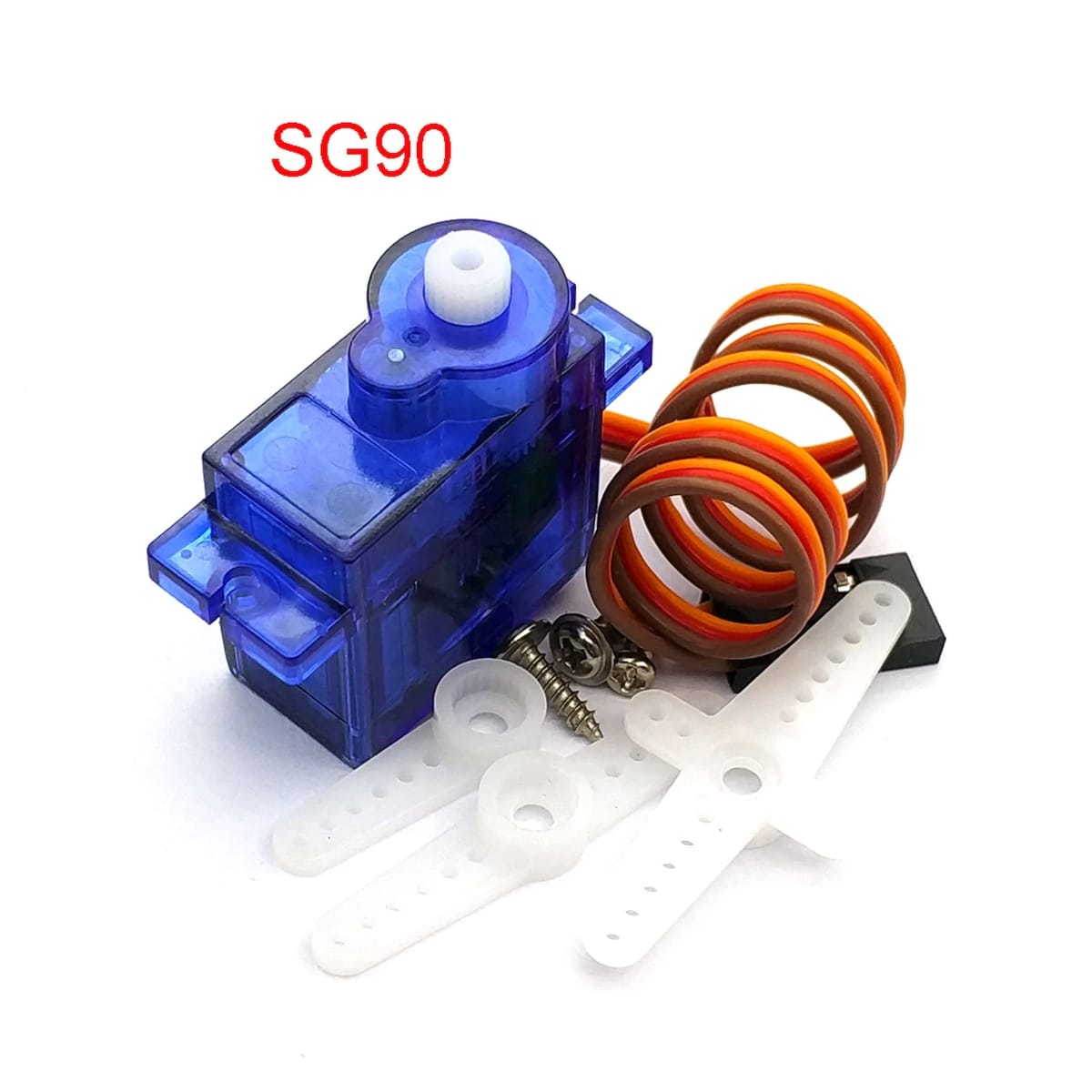

Mini servomotor körbeforgó (SG90; 360 fok)

Kérdés: Mire való a 360 fokos, folyamatos forgású SG90 mini szervomotor?
Válasz: A 360 fokos SG90 mini szervomotor kis méretű robotikai meghajtásokhoz, oktatási Arduino projektekhez, kerekes robotokhoz és egyszerű forgó mechanikákhoz használható. A hagyományos pozíciószervóval ellentétben nem egy meghatározott szögbe áll be, hanem folyamatosan képes körbeforogni, ezért meghajtómotorként érdemes alkalmazni.

Kérdés: Miben különbözik a 360 fokos SG90 szervó a normál SG90 pozíciószervótól?
Válasz: A normál SG90 szervó adott szögpozícióra áll, például 0 és 180 fok közötti tartományban. A 360 fokos, körbeforgó SG90 szervó ezzel szemben nem pozíciót tart, hanem a vezérlőjel alapján forgásirányt és hozzávetőleges sebességet kap. Ezért karok, zsanérok és szenzortartók helyett inkább kerekek, forgódobok vagy egyszerű hajtások mozgatására alkalmas.

Kérdés: Mikor jó választás egy folyamatos forgású SG90 szervó Arduino vagy mikrokontroller mellé?
Válasz: Akkor jó választás, ha kis helyigényű, egyszerűen vezérelhető, 5 V körüli robotikai meghajtásra van szükség. Kezdő Arduino robotokhoz, oktatási készletekhez, mobil alvázakhoz és prototípusokhoz praktikus megoldás, mert a vezérlése hasonló a hagyományos szervókéhoz, miközben folyamatos forgómozgást biztosít.

Kérdés: Hogyan vezérelhető a 360 fokos SG90 szervó PWM vagy Servo jellel?
Válasz: A 360 fokos SG90 szervó szabványos szervóvezérlő jellel működik. A középérték környéke általában megállást jelent, az egyik irányba eltérő impulzusszélesség az egyik forgásirányt, a másik irányba eltérő impulzusszélesség az ellenkező forgásirányt adja. Arduino környezetben ez jellemzően a Servo könyvtárral is kezelhető.

Kérdés: Beállítható pontos szögpozíció a 360 fokos SG90 szervónál?
Válasz: Nem, a folyamatos forgású SG90 szervó nem pontos szögpozíció beállítására készült. A vezérlőjel a forgás irányát és hozzávetőleges sebességét határozza meg, nem pedig azt, hogy a tengely pontosan hány foknál álljon meg. Precíz pozicionáláshoz normál pozíciószervó, léptetőmotor vagy enkóderes motoros meghajtás ajánlott.

Kérdés: Szabályozható a 360 fokos SG90 szervó fordulatszáma?
Válasz: A fordulatszám hozzávetőlegesen szabályozható a szervóvezérlő jel módosításával, de nem olyan pontosan, mint egy visszacsatolt motorvezérlésnél. A tényleges sebességet befolyásolja a tápfeszültség, a terhelés, a mechanikai súrlódás és az adott szervó példány viselkedése. Pontos sebességtartáshoz enkóderes DC motor vagy zárt hurkú meghajtás célszerűbb.

Kérdés: Milyen tápellátást érdemes használni a körbeforgó SG90 szervóhoz?
Válasz: Stabil 5 V körüli tápellátás ajánlott megfelelő áramtartalékkal. Bár kisebb próbákhoz egyes esetekben mikrokontrolleres környezetben is elindulhat, megbízható robotikai használatnál célszerű külön szervótápot használni. Fontos, hogy a külső táp GND pontja és a vezérlő mikrokontroller GND pontja közösítve legyen.

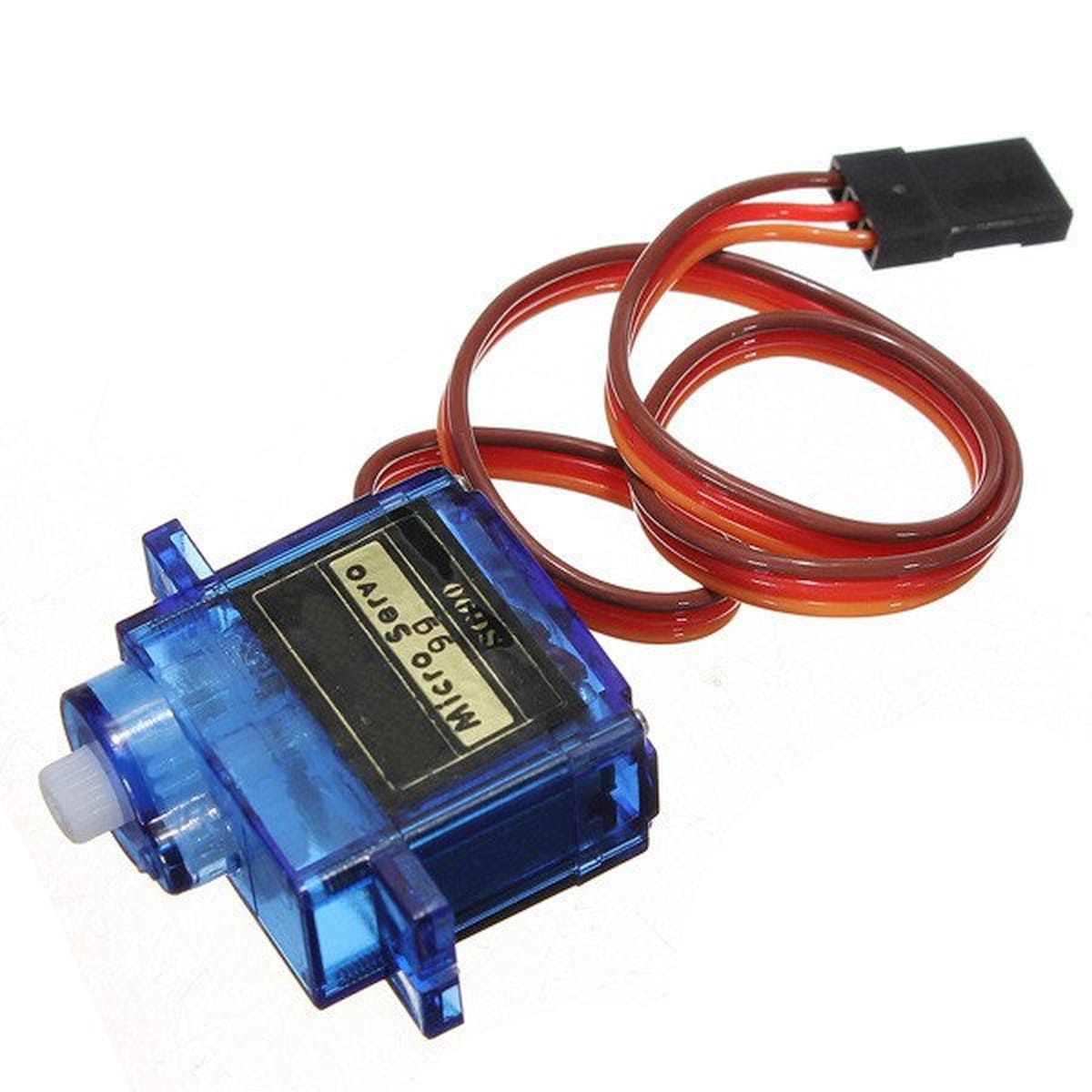

Kérdés: Hogyan kell bekötni a 360 fokos SG90 szervómotort?
Válasz: A tipikus SG90 szervó három vezetékkel rendelkezik: GND, tápfeszültség és vezérlőjel. A sötét vezeték általában a föld, a piros a pozitív tápfeszültség, a sárga vagy narancs vezeték pedig a PWM vagy Servo jel bemenete. A helyes bekötés különösen fontos, mert a fordított polaritás vagy a hiányzó közös föld hibás működést okozhat.

Kérdés: Miért rángat, zúg vagy indul bizonytalanul a folyamatos forgású SG90 szervó?
Válasz: A rángatás, zúgás vagy bizonytalan indulás leggyakoribb oka a gyenge tápellátás, a túl hosszú vagy rossz minőségű vezeték, a hiányzó közös GND, illetve a túl nagy mechanikai terhelés. Előfordulhat az is, hogy a semleges állapothoz tartozó vezérlőérték példányonként eltér, ezért a megállási pontot programból finoman kalibrálni kell.

Kérdés: Miért nem áll meg teljesen a 360 fokos SG90 szervó középállásnál?
Válasz: A körbeforgó szervóknál a semleges pont nem mindig esik pontosan ugyanarra a vezérlőértékre. Emiatt előfordulhat, hogy a szervó lassan tovább kúszik, amikor elvileg meg kellene állnia. Ilyenkor a programban érdemes lépésenként megkeresni azt az impulzusszélességet vagy Servo értéket, ahol a motor ténylegesen megáll.

Kérdés: Használható a 360 fokos SG90 szervó robotkerék meghajtására?
Válasz: Igen, kis tömegű robotoknál, oktatási robotikai alvázaknál és egyszerű Arduino robotautóknál használható kerékmeghajtásra. Előnye, hogy egyszerűen vezérelhető és kompakt méretű. Nagyobb terheléshez, tartós üzemhez, pontos sebességszabályozáshoz vagy nagyobb nyomatékigényhez viszont erősebb motoros meghajtás, fém fogaskerekes szervó vagy enkóderes motor ajánlott.

Kérdés: Milyen gyakorlati projektekhez illik legjobban egy 360 fokos SG90 mini szervó?
Válasz: Jól használható kezdő robotautóhoz, vonalkövető robothoz, mini forgó platformhoz, egyszerű adagolómechanikához, oktatási robotikai kísérletekhez, kis kerékmeghajtáshoz és prototípus hajtásokhoz. A tervezésnél fontos figyelembe venni, hogy ez a szervó nem precíz pozícióvezérlésre, hanem folyamatos forgómozgásra készült.

Kérdés: Mire kell figyelni mechanikai beépítéskor?
Válasz: Mechanikai beépítéskor kerülni kell a tengely oldalirányú túlterhelését, a szoruló áttételeket és a túl nagy kerékátmérőt. A kis méretű műanyag fogaskerekes szervók érzékenyek lehetnek az ütésre és a túlterhelésre, ezért érdemes könnyű szerkezetekhez, kis nyomatékigényű hajtásokhoz és rövid kísérleti ciklusokhoz használni.

Kérdés: Milyen vezérlőkkel kompatibilis a 360 fokos SG90 szervó?
Válasz: A szervó használható Arduino, ESP32, ESP8266, Raspberry Pi Pico és más mikrokontrolleres rendszerek mellett, ha megfelelő szervóvezérlő jel és stabil tápellátás áll rendelkezésre. Több szervó egyidejű használatakor célszerű külön PWM szervóvezérlő modult alkalmazni, hogy a vezérlés stabilabb és bővíthetőbb legyen.
