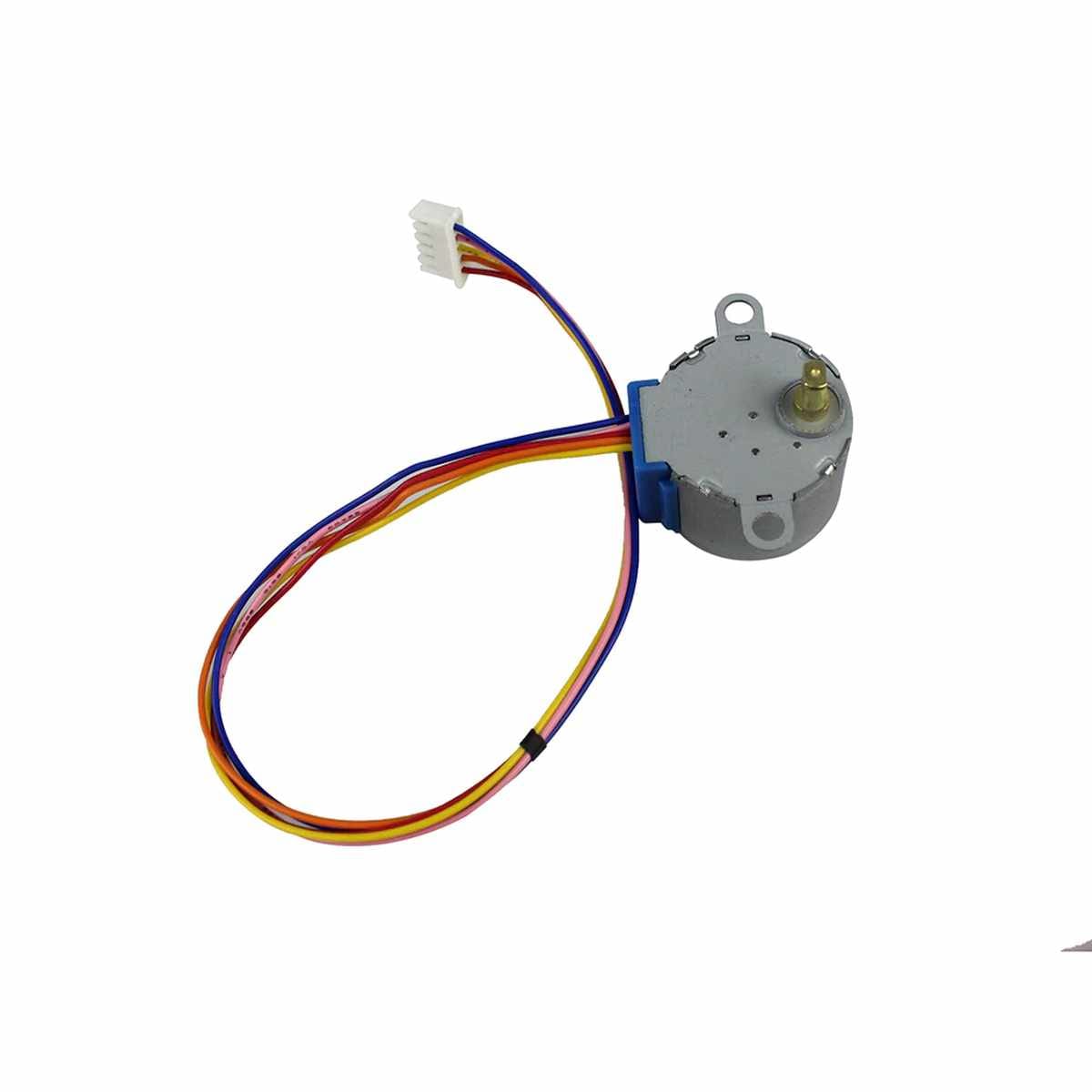

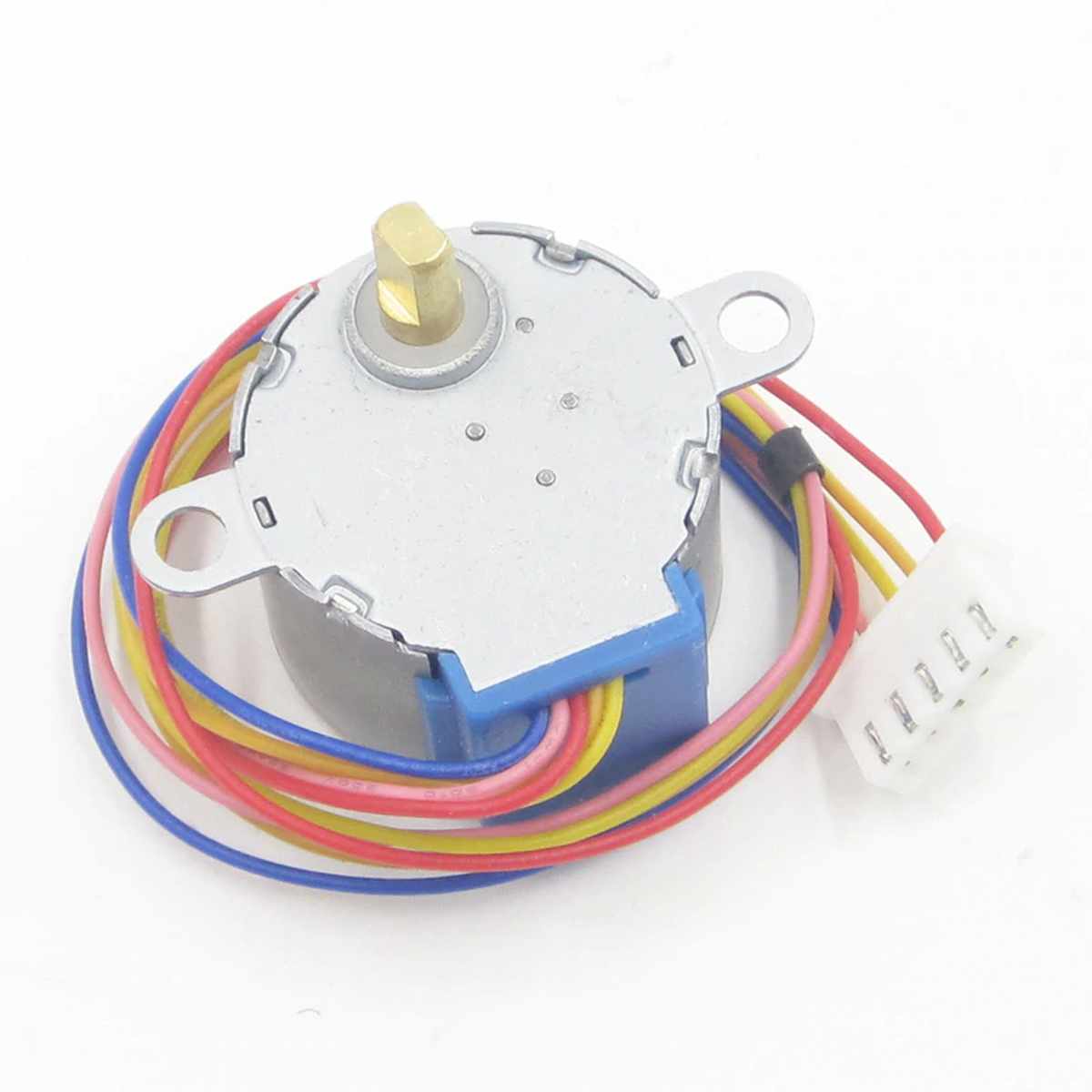

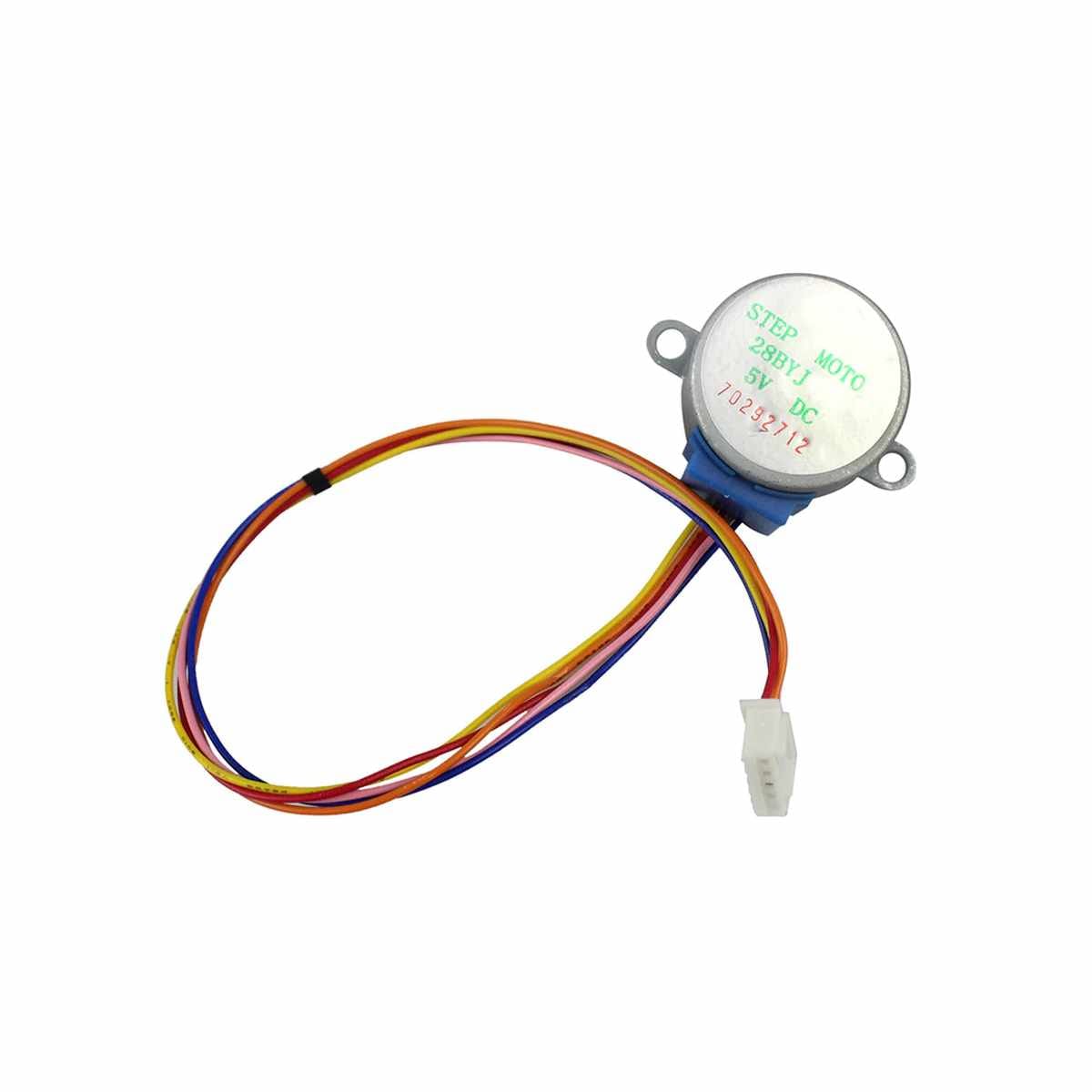

Mini léptetőmotor (28BYJ-48, 5V)

Name: Mini léptetőmotor (28BYJ-48, 5V)
Brand: TavIR
SKU: T54523
Price: 990 HUF
Availability: InStock

990Ft (780Ft+ÁFA)

5 készleten

Cikkszám: T54523

Leírás

A 28BYJ-48 egy kis teljesítményű, 4 fázisú unipoláris léptetőmotor, amely beépített áttétellel biztosítja a motor tengelyének alacsony fordulatszámú, de pontos pozicionálását. A mechanikai áttétel miatt a kimeneti tengely nyomatéka a tekercsek viszonylag alacsony áramfelvétele mellett is használható kisebb terhelések vezérlésére.

A 28BYJ-48 léptetőmotor névleges tápfeszültsége 5 V, így olcsó mikrokontrolleres rendszerekhez, például Arduino, ESP32 vagy Raspberry Pi platformokhoz egyaránt alkalmas. A motor beépített fogaskerék áttétele révén belépő szintű pozicionálási feladatokra tervezett eszköz.

A 28BYJ-48 nem alkalmas ipari hajtásokhoz vagy nagy terhelésű, folyamatos üzemű forgató alkalmazásokhoz, ahol nagy nyomaték vagy sebesség szükséges.

Alkalmazási javaslatok

A 28BYJ-48 kis méretű és 5 V tápfeszültségű léptetőmotor különösen jól használható olyan alacsony terhelésű, pozicionálási feladatoknál, ahol pontos szöghelyzetre van szükség, például kis mechanikai mutatók, forgó jelzők vagy egyszerű automatizálási kísérletek vezérlésénél. A motor vezérléséhez külső meghajtó (például ULN2003 vagy más tranzisztoros meghajtó panel) használata javasolt; a motor tekercsei közvetlenül mikrokontroller kimenetre nem köthetők.

Kompatibilitás

A 28BYJ-48 léptetőmotor széles körben támogatott mikrokontrolleres környezetekben használható, például:

Arduino
ESP8266 / ESP32
Raspberry Pi

A típushoz számos példakód, könyvtár és bekötési útmutató érhető el, amely segíti az egyszerű beüzemelést még kezdő felhasználók számára is.

A léptetőmotor kis RC-modellek vagy CNC vezérelt eszközök mozgásért felelős egysége. A 28BYJ-48 motor könnyen illeszthető mikrokontrolleres rendszerekhez – akár diszkrét tranzisztorokkal, akár tranzisztormező segítségével.
A legegyszerűbben a 28BYJ-48 motort mikrokontroller rendszerekhez – unipoláris motormeghajtással illeszthetjük.

Léptetőmotor jellemzők

Model : 28BYJ-48,
Névleges tekercsfeszültség: 5VDC,
Tekercsszám: 4,
Tekercskialakítás: önálló tekercselés (uni- és bipoláris módon is használható),
Belső áttétel : 1/64,
Lépésszög : 5.625° /64,
Max. Lépésfrekvencia : 100Hz,
DC ellenállás : 50ohm±7%(25°),
Forgatónyomaték lépéskor: >34.3mN.m(120Hz),
Forgatónyomaték tartásban >34.3mN.m,
Forgatónyomaték: 600-1200 gf.cm,
Húzóerő-nyomaték: 300 gf.cm,
Szigetelési ellenállás: >10Mohm(500V),
Szigetelési szilárdság: 600VAC/1mA/1s,
Szigetelési osztály :A,
Hőfokemelkedés <40K(120Hz),
Zaj: <35dB (120Hz, terheletlenül, 10cm).

Csomag

1x 28BYJ-48 léptetőmotor.

További információk

Tömeg	0,075 kg
Méretek	5 × 5 × 5 cm
Cikkszám	T54523
Tápfeszültség [V]	5V
Szenzor	Mozgás

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Mini léptetőmotor (28BYJ-48, 5V)” értékelése elsőként

Kérdés: Mire való a 28BYJ-48 5V mini léptetőmotor, és milyen feladatokra használható?
Válasz: A 28BYJ-48 egy 5V-os, 4 fázisú unipoláris mini léptetőmotor, amely precíz, lépésenkénti forgómozgást tesz lehetővé. Elsősorban olyan projektekhez használják, ahol pontos pozicionálás szükséges, például mutatók, szelepek, adagolók, kis forgó platformok vagy robotikai mechanikák mozgatására. A léptetőmotor előnye a hagyományos DC motorral szemben, hogy meghatározott lépésekben mozog, így programozható és pontosan vezérelhető.

Kérdés: Kezdők is tudják használni ezt a mini léptetőmotort?
Válasz: Igen, a 28BYJ-48 kifejezetten népszerű oktatási és hobbi célokra. Egyszerűen vezérelhető Arduino vagy más mikrokontroller segítségével, és rengeteg példakód érhető el hozzá. Alapvető elektronikai ismeretek elegendőek a használatához, ezért ideális választás első robotikai vagy automatizálási projektekhez.

Kérdés: Milyen tápfeszültséggel működik a 28BYJ-48 5V léptetőmotor?
Válasz: A motor névleges működési feszültsége 5V DC. Stabil, zajmentes tápegység használata ajánlott, különösen akkor, ha nagyobb terhelést mozgat. Mikrokontrollerrel történő vezérlés esetén célszerű külön 5V-os tápról működtetni a motort a megbízható működés érdekében.

Kérdés: Szükséges hozzá külön motorvezérlő, vagy közvetlenül is ráköthető a mikrokontrollerre?
Válasz: A 28BYJ-48 nem köthető közvetlenül a mikrokontroller kimenetére, mert az nem tud elegendő áramot biztosítani. Használatához szükség van egy meghajtó áramkörre (például ULN2003 alapú driverre), amely biztosítja a megfelelő áramvezérlést és védi a vezérlő elektronikát.

Kérdés: Mekkora pontosságot biztosít ez a mini léptetőmotor?
Válasz: A 28BYJ-48 belső áttétellel rendelkezik (kb. 1:64), így egy teljes kimeneti tengelyfordulat körülbelül 2048–4096 lépésből áll a vezérlési módtól függően. Ez finom és pontos pozicionálást tesz lehetővé, ami különösen hasznos precíziós mozgatási feladatoknál.

Kérdés: Mekkora terhelést képes megmozgatni a 28BYJ-48 motor?
Válasz: A motor kis méretű és alacsony teljesítményű, ezért könnyű mechanikai elemek mozgatására alkalmas. Nagyobb súly vagy ellenállás esetén lépésvesztés fordulhat elő. Oktatási, modell- és könnyű automatizálási feladatokhoz ideális.

Kérdés: Milyen tipikus hibák fordulhatnak elő a használata során?
Válasz: Gyakori probléma a nem megfelelő tápellátás, ami rezgést vagy gyenge forgást okozhat. Hibás vezérlési sorrend esetén a motor csak vibrál. Túl nagy mechanikai terhelés esetén lépésvesztés jelentkezhet. A stabil 5V-os táp és a helyes programozás kulcsfontosságú a megbízható működéshez.

Kérdés: Milyen alkalmazásokban használják leggyakrabban a 28BYJ-48 5V mini léptetőmotort?
Válasz: Gyakran alkalmazzák DIY robotikában, okosotthon prototípusokban, automata adagolókban, kis forgó kijelzőkben, mechanikus mutatók mozgatásában, valamint oktatási demonstrációk során. Alacsony ára és egyszerű vezérelhetősége miatt az egyik legelterjedtebb hobbi léptetőmotor.
