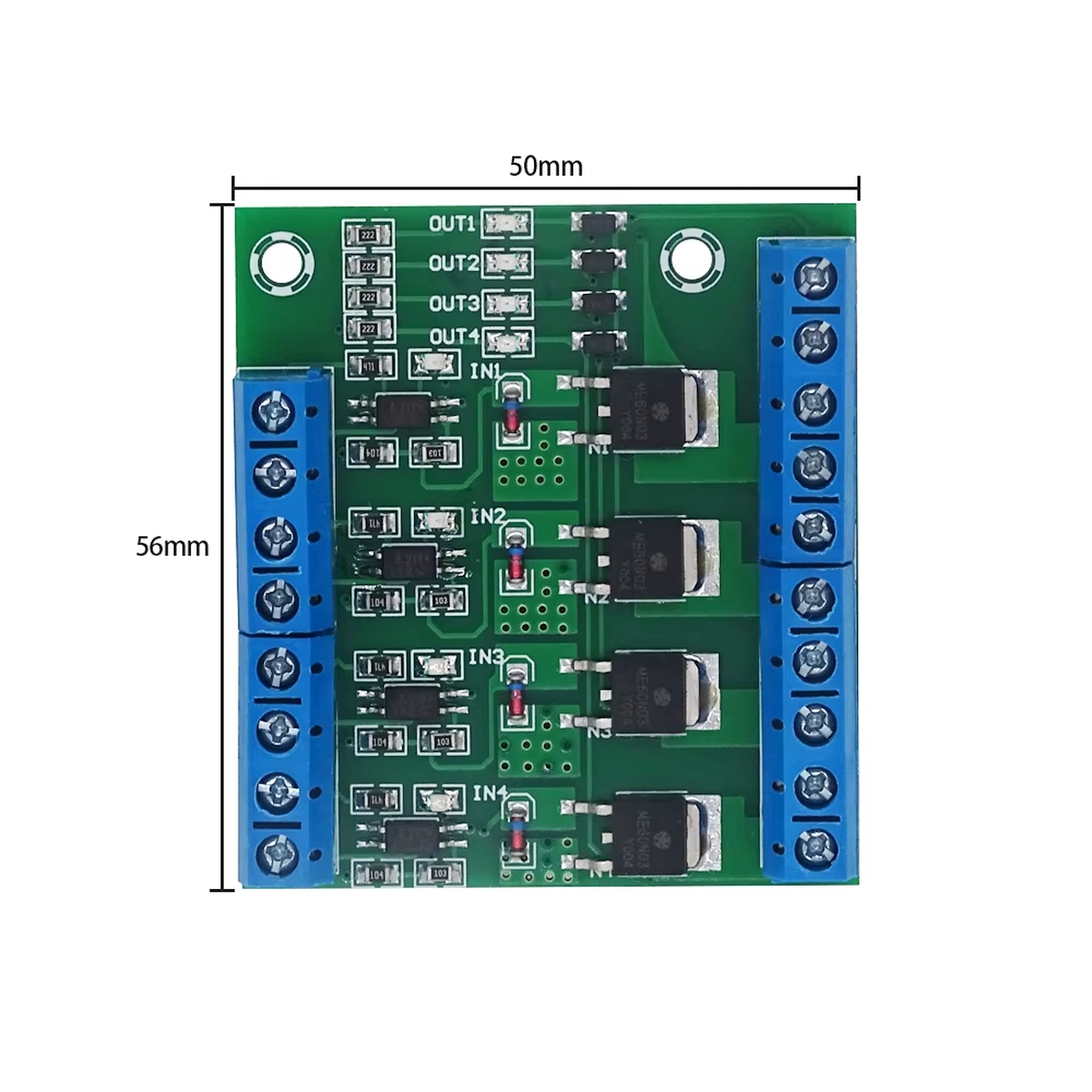

Nagy teljesítményű IRF540 MOSFET vezérlőpanel négy független csatornával Arduino projektekhez. A modul PWM és DC terhelésvezérlésre alkalmas elektronikai fejlesztésekben.

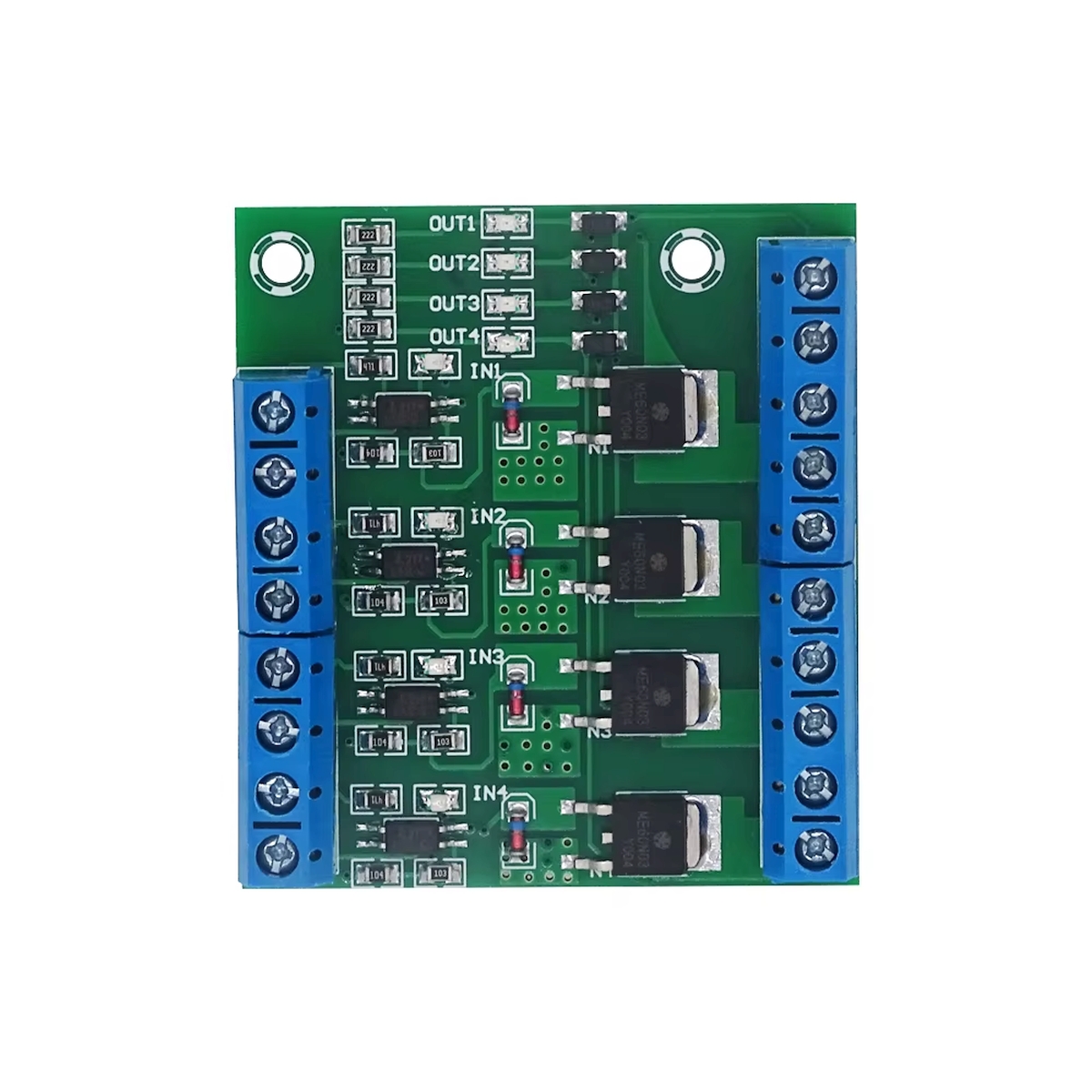

Négycsatornás MOSFET vezérlőmodul Arduino és ESP32 projektekhez, IRF540 tranzisztorokkal és csavaros csatlakozókkal. A kép egy mikrokontrolleres DC terhelésvezérlő panelt mutat elektronikai és automatizálási alkalmazásokhoz.

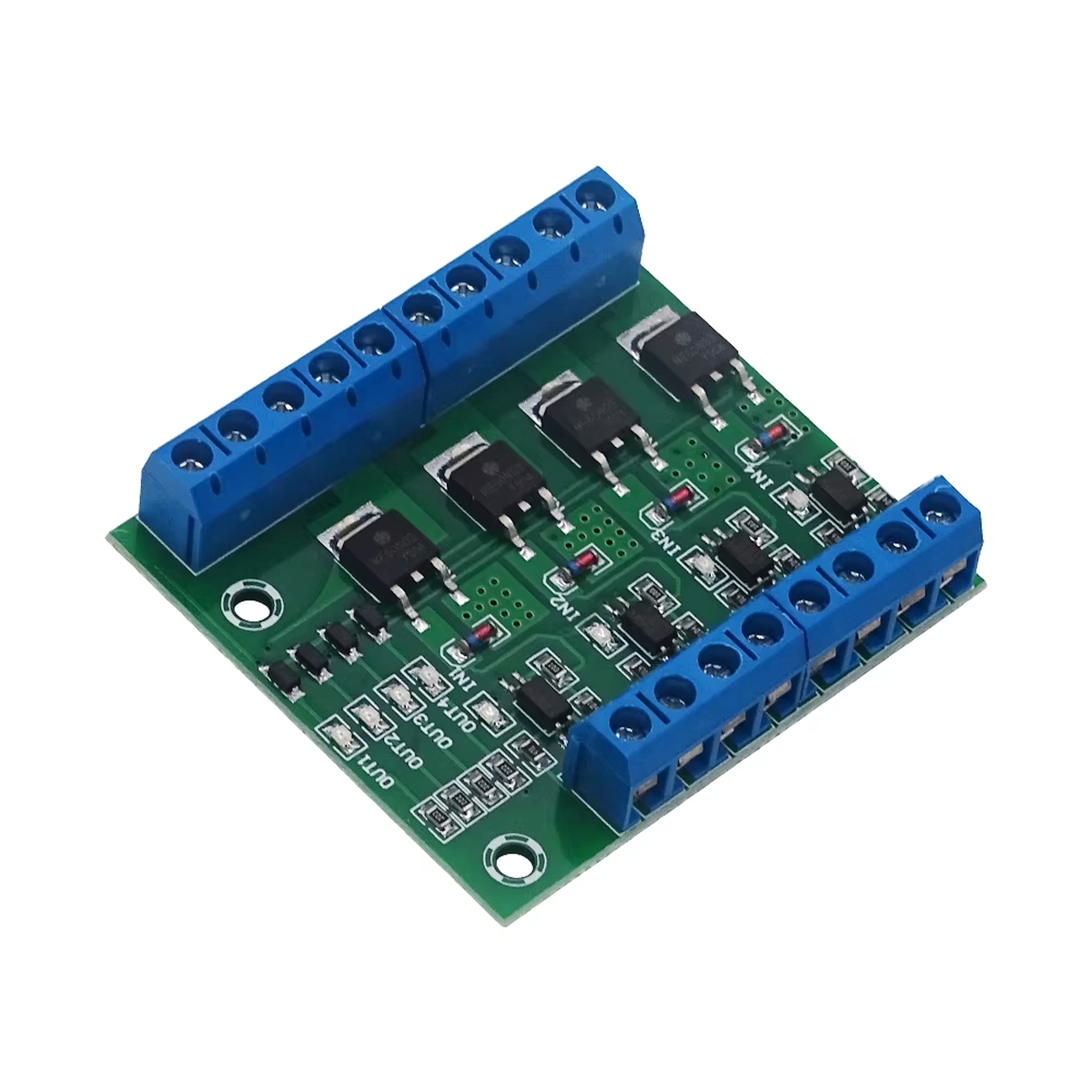

IRF540 alapú 4 csatornás MOSFET driver modul mikrokontrolleres projektekhez. A panel PWM vezérlésre és nagyobb DC fogyasztók kapcsolására használható Arduino környezetben.

4 utas MOSFET kapcsolómodul Arduino és ESP32 fejlesztésekhez, ipari csatlakozókkal és nagyáramú vezérlési lehetőséggel. Elektronikai automatizálási projektekhez optimalizált panel.

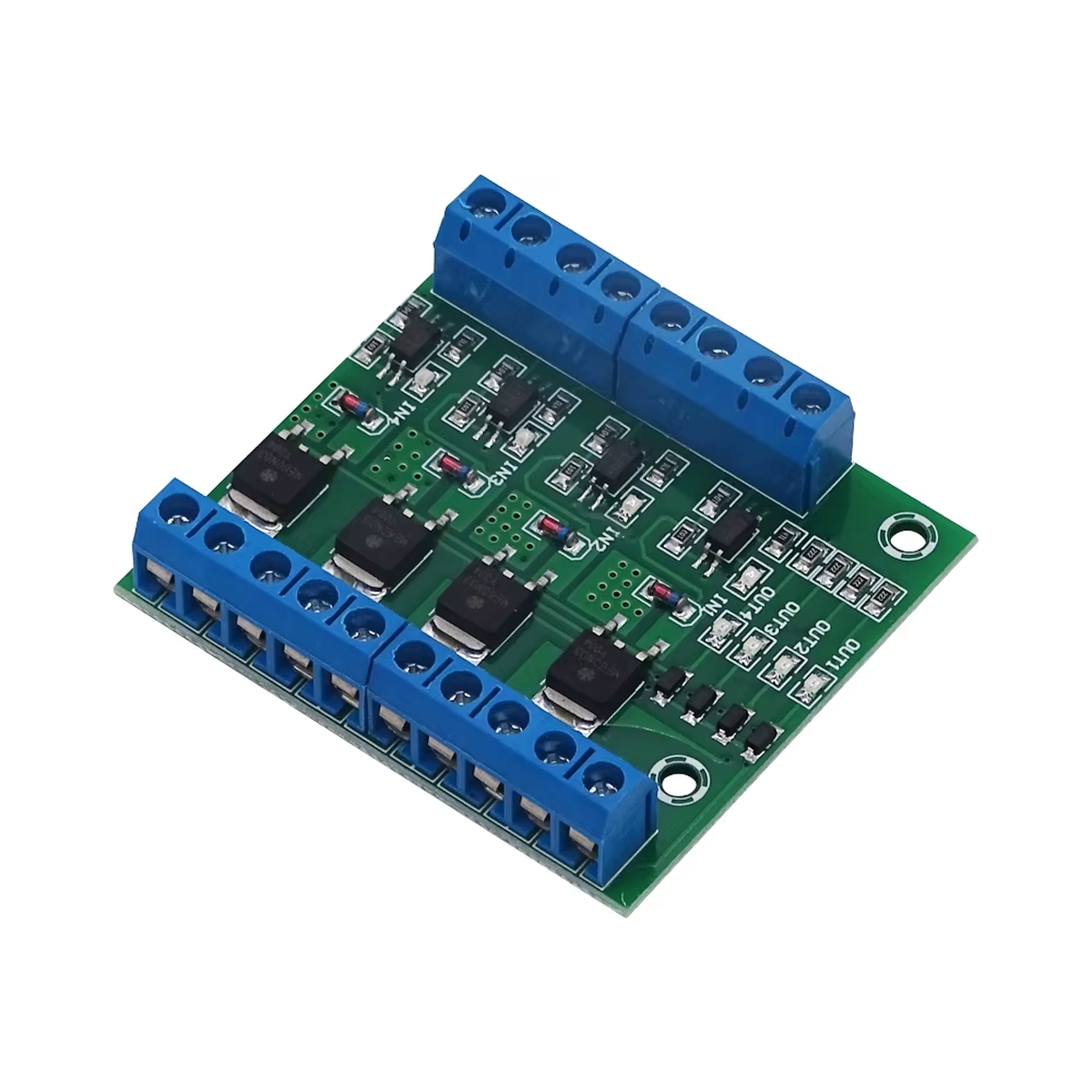

ESP32 és Arduino kompatibilis MOSFET kapcsolómodul négy vezérlőcsatornával. A képen egy elektronikai panel látható LED és motorvezérlési alkalmazásokhoz.

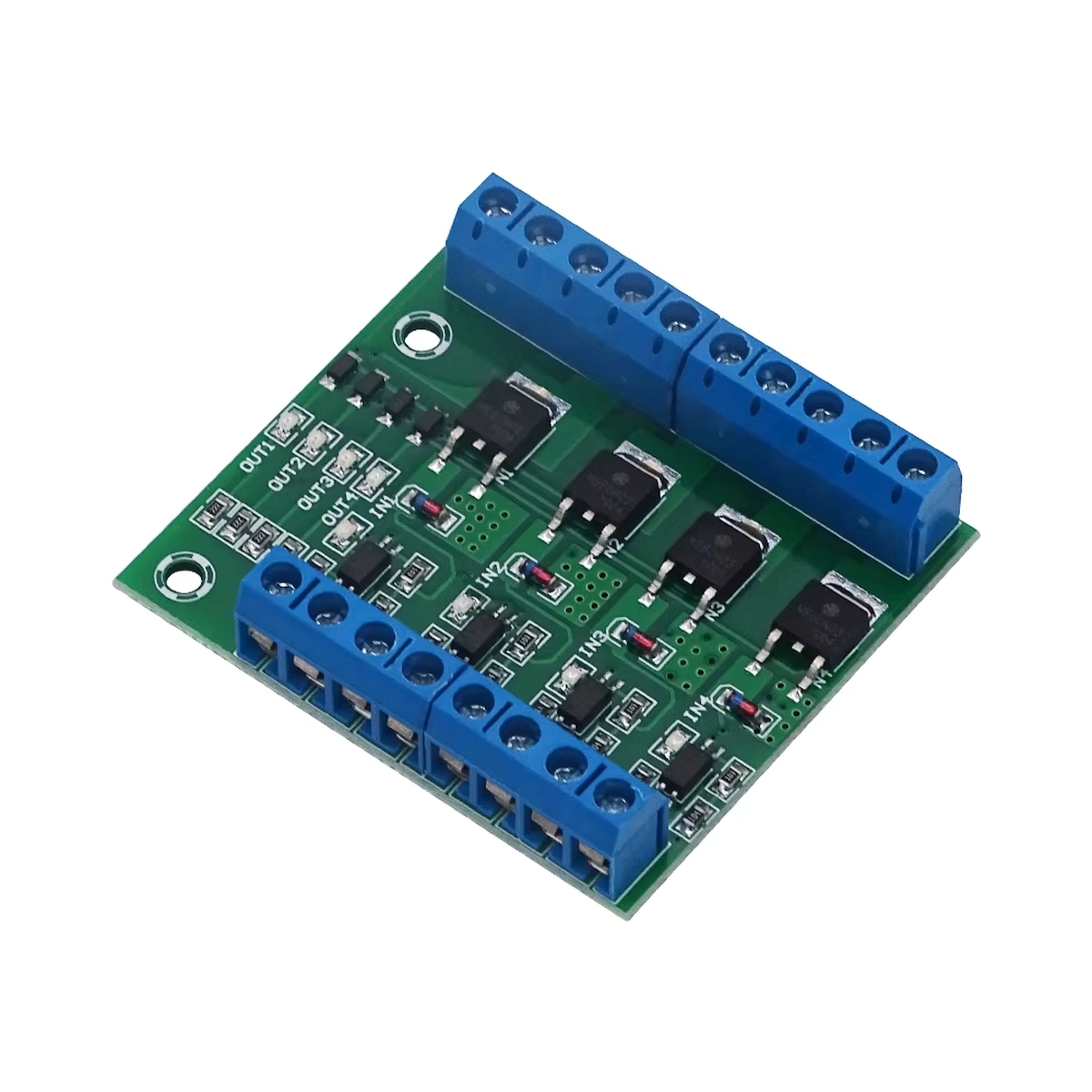

DC terhelésvezérlő MOSFET modul négy különálló kapcsolócsatornával Arduino fejlesztésekhez. Elektronikai panel PWM támogatással és nagy teljesítményű tranzisztorokkal.

4x Optocsatolt FET kapcsolómodul (PWM, 36V/5..20A)

Name: 4x Optocsatolt FET kapcsolómodul (PWM, 36V/5..20A)
Brand: TavIR
SKU: T59151
Price: 1890 HUF
Availability: InStock

1.890Ft (1.488Ft+ÁFA)

10 készleten

Cikkszám: T59151

Leírás

A 4 csatornás MOSFET kapcsoló modul akkor jön jól, amikor egy mikrokontroller kis kimeneti jele már kevés lenne a feladathoz, de még nem akarsz relés kattogást, lassú kapcsolást vagy kusza barkácsmegoldást a projektedbe.

Ez a modul DC terhelések kapcsolására és PWM-es teljesítményszabályozására használható, optocsatolós leválasztással. Arduino, ESP32, ESP8266, Raspberry Pi vagy PLC-jellegű vezérlők mellé is beépíthető, ha LED szalagot, DC motort, szolenoid szelepet, miniszivattyút vagy más egyenáramú fogyasztót szeretnél kapcsolni.

A 4 külön vezérelhető csatorna miatt nem kell minden terheléshez külön panelt építeni. Egyetlen modulon belül kezelhetsz több LED zónát, több kimenetet vagy több külön fogyasztót – rendezettebben, átláthatóbban, kevesebb vezetékkáosszal.

Fontos: ez a modul nem motorvezérlő elektronika, hanem MOSFET-es DC kapcsolómodul. Nincs benne áramkorlátozás, túláramvédelem vagy motorvezérlő logika, ezért a terhelést, a tápellátást, a hűtést és az induktív védelemet mindig a konkrét projekthez kell méretezni.

Miért jó választás?

Mert segít leválasztani a kis vezérlőjelet a nagyobb DC terheléstől.

Egy mikrokontroller GPIO kimenete önmagában nem arra való, hogy LED szalagot, motort vagy szelepet hajtson meg. A modul a vezérlőjel és a terhelés közé kerül: a kisáramú logikai/PWM jel vezérli a MOSFET-eket, a fogyasztó pedig a saját DC tápjáról kapja az energiát.

A gyakorlatban ez azt jelenti, hogy:

mechanikus relé nélkül kapcsolhatsz DC terhelést,
a kapcsolás gyorsabb és csendesebb lehet, mint relével,
PWM jellel LED fényerő vagy DC motor fordulatszám is szabályozható,
a 4 csatorna külön-külön vezérelhető,
az optocsatolós kialakítás csökkentheti a vezérlőoldal kitettségét zajosabb terhelések mellett,
a bekötés áttekinthetőbb marad több fogyasztó esetén is.

Ez különösen akkor kellemes, amikor már nem egyetlen LED-et villogtatsz, hanem a projekted “életre kel”: motor indul, szalag fényerőt vált, szelep nyit, szivattyú dolgozik. Ilyenkor már számít, hogy a kapcsolás stabilan, ismételhetően és átláthatóan működjön.

Mire használhatod?

Az F5305S alapú 4 csatornás MOSFET kapcsoló modul optocsatolós leválasztással vezérelt DC terhelések kapcsolására és PWM-es teljesítményszabályozására szolgál.

Tipikus felhasználások:

12 V LED szalag kapcsolása vagy fényerőszabályozása Arduino vagy ESP32 kimenetről,
több LED zóna külön vezérlése egyetlen modulon,
DC motor be-ki kapcsolása vagy fordulatszámának PWM-es szabályozása,
miniszivattyú vezérlése adagoló, öntöző vagy kísérleti rendszerben,
12-24 V-os szolenoid szelep kapcsolása megfelelő védődiódával,
kisebb DC fűtőbetét vagy PTC elem teljesítményszabályozása méretezett áramkörben,
jelzőfények, villogók, többcsatornás DC kimenetek kezelése prototípusban.

Jól illik például ilyen környezetekbe:

Arduino UNO/Nano + 12 V LED szalag,
ESP8266/ESP32 + külön tápos DC motor,
Raspberry Pi + 24 V-os DC terhelés,
oktatási vagy hobby elektronikai kísérletek,
kis szériás beágyazott prototípusok.

Kinek ajánlott?

Neked való, ha már kinőtted azt a szintet, ahol egy mikrokontroller lábára közvetlenül kötnél mindent, és szeretnél rendezettebb, komolyabban méretezhető DC kapcsolást építeni.

Hobby felhasználóként akkor fogod szeretni, ha Arduino vagy ESP32 projektnél szeretnél nagyobb fogyasztót kapcsolni anélkül, hogy minden csatornához külön kapcsolóáramkört kellene összevadásznod.

Oktatási környezetben azért hasznos, mert látványosan megmutatja, hogyan lehet egy kis vezérlőjellel nagyobb DC terhelést vezérelni. Fejlesztőként vagy automatizálási kivitelezőként pedig gyors prototípushoz, teszteléshez és kis teljesítményű DC kimenetek bővítéséhez ad kényelmes kiindulópontot.

Működési elv röviden

A modul bemenetére érkező logikai vagy PWM jel a MOSFET kapcsolóelemeket vezérli. A terhelési oldalon ennek hatására kapcsolódik a DC fogyasztó.

PWM használatakor nem egyszerű be- és kikapcsolás történik, hanem a jel kitöltési tényezője határozza meg a terhelés átlagos teljesítményét. Ezért alkalmas a modul LED fényerőszabályozásra vagy egyszerű DC motor fordulatszám-állításra.

Az optocsatolós leválasztás azt jelenti, hogy a vezérlőoldal és a terhelési oldal villamosan elkülönülhet. A pontos bekötési logika azonban modulverziótól függhet, ezért a panelen lévő jelöléseket és a konkrét példány bekötési rajzát mindig ellenőrizni kell.

Mire figyelj használat közben?

Ez a rész nem ijesztgetés – inkább az a pár mondat, ami sok elfüstölt paneltől és bosszús hibakereséstől menthet meg.

A modul csak DC terhelésekhez használható, 230 V AC hálózati kapcsolásra nem való.
Induktív terhelésnél – motor, relétekercs, szolenoid, szelep – használj megfelelő védődiódát vagy tranziensvédelmet.
A PWM vezérlés nem helyettesít teljes értékű motorvezérlőt: nincs benne áramkorlátozás, irányváltás, fékezés vagy túláramvédelem.
Nagyobb áramnál a vezeték, a sorkapocs és a hűtés ugyanúgy része a rendszernek, mint maga a modul.
5 A feletti terhelésnél a hűtés és a bekötés méretezése már nem apróság, hanem működési feltétel.
3,3 V-os vezérlőjel esetén – például ESP32 vagy Raspberry Pi mellett – érdemes próbaméréssel ellenőrizni, hogy a konkrét modul stabilan kapcsol-e.

Főbb jellemzők

Típus: F5305S alapú MOSFET kapcsoló modul
Csatornák száma: 4
Kapcsolási mód: elektronikus MOSFET-es kapcsolás
Leválasztás: optocsatolós kialakítás
Vezérlőfeszültség: jellemzően 3-20 V
Vezérlőáram: kb. 5 mA
Kapcsolt feszültség: jellemzően 5-36 V DC
Csatornánkénti áram: jellemzően 5 A, megfelelő hűtéssel és bekötéssel
PWM bemenet: használható LED fényerő és DC teljesítményszabályozásra
Tipikus vezérlők: Arduino, ESP8266, ESP32, Raspberry Pi, mikrokontrolleres vagy PLC-jellegű kimenetek
Tipikus terhelések: LED szalag, DC motor, szolenoid, miniszivattyú, DC jelzőfény, kisebb DC fogyasztó

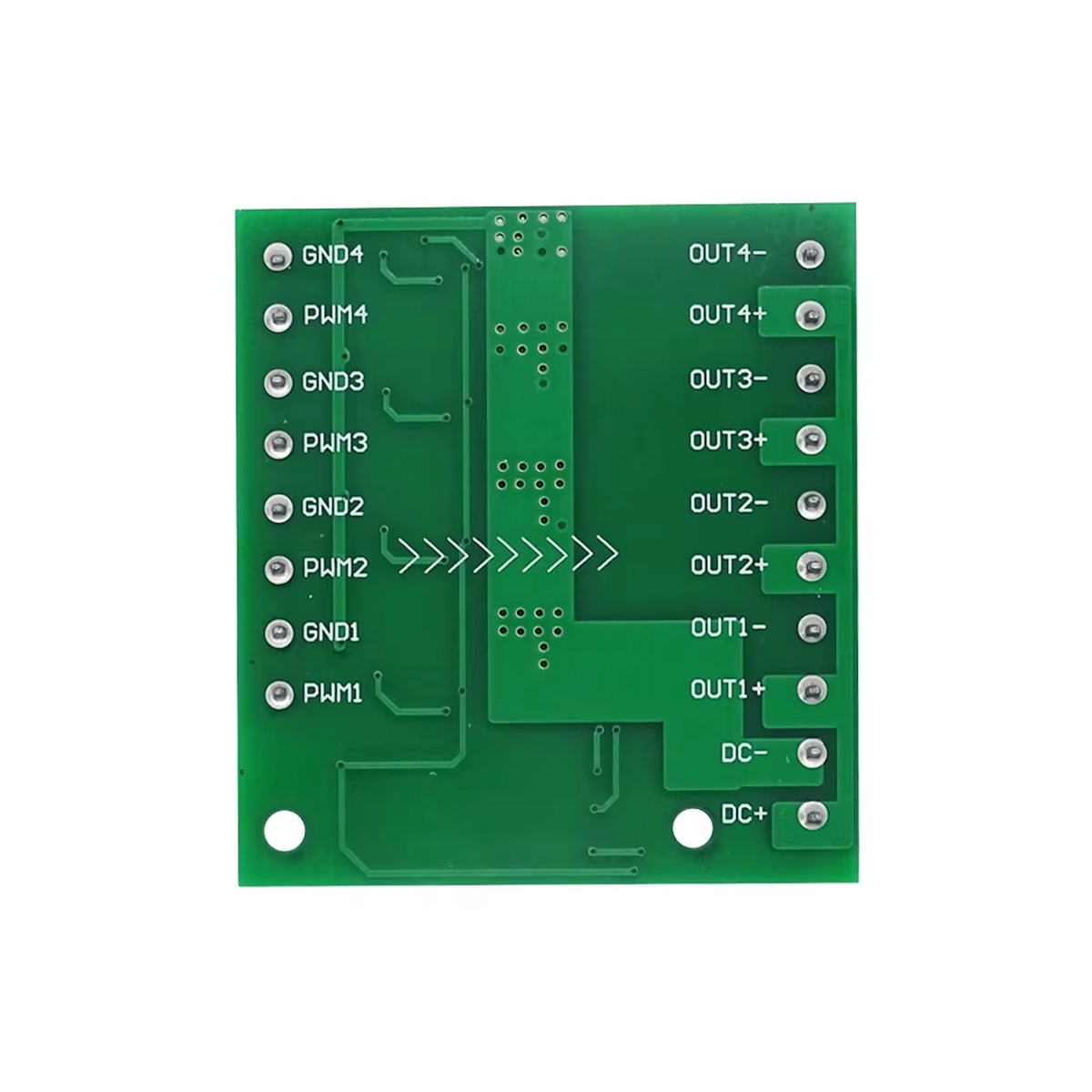

Csatlakozás: sorkapocs és vezérlőbemeneti csatlakozók, a pontos kiosztást a panel felirata szerint kell ellenőrizni

Nem erre való

230 V AC hálózati fogyasztók kapcsolására
tanúsított ipari biztonsági kimeneti modul kiváltására
védelem nélküli induktív terhelések gondtalan kapcsolására
motorvezérlő helyett, ha áramkorlátozásra, irányváltásra vagy túlterhelés-kezelésre is szükség van
olyan rendszerbe, ahol dokumentált ipari minősítés vagy bevizsgált vezérlőmodul az előírás

Dokumentáció

Optiocsatolt MOSFET ismertető, adatlap, alkalmazása

Csomag

1 db F5305S 4 csatornás MOSFET kapcsoló modul

További információk

Tömeg	0,08 kg
Méretek	5 × 3 × 1 cm
Cikkszám	T59151
Protokoll	Logikai szint, PWM
Tápfeszültség [V]	3.3V, 5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„4x Optocsatolt FET kapcsolómodul (PWM, 36V/5..20A)” értékelése elsőként

Kérdés: Mire való a 4 csatornás F5305S MOSFET kapcsolóvezérlő modul?
Válasz: A 4 csatornás F5305S MOSFET modul mikrokontrollerrel vezérelhető DC fogyasztók kapcsolására és PWM alapú szabályozására használható. Tipikus alkalmazása LED-szalag, DC motor, szivattyú, mágnesszelep vagy kisebb automatizálási terhelés vezérlése Arduino, ESP32, AVR, PIC vagy PLC jelről.

Kérdés: Mikor jó választás ez a MOSFET modul relé helyett?
Válasz: Akkor érdemes MOSFET kapcsolómodult választani relé helyett, ha gyors, csendes, kopásmentes kapcsolásra vagy PWM szabályozásra van szükség. LED fényerőszabályzásnál, motorsebesség-vezérlésnél és gyakori ki-bekapcsolásnál a félvezetős MOSFET megoldás általában kedvezőbb, mint a mechanikus relé.

Kérdés: Kompatibilis a modul Arduino és ESP32 vezérléssel?
Válasz: Igen, a F5305S alapú MOSFET kapcsolómodul jellemzően digitális kimenetről vagy PWM jelről vezérelhető, ezért Arduino Uno, Nano, Mega, ESP32 és más mikrokontrolleres rendszerekhez is illeszthető. ESP32 esetén különösen fontos ellenőrizni, hogy a modul bemenete megbízhatóan kapcsol-e 3,3 V logikai szinttel.

Kérdés: Hogyan kell bekötni a 4 csatornás MOSFET modult?
Válasz: A vezérlőoldalon a mikrokontroller digitális vagy PWM kimenetét a modul bemenetére, a közös GND-t pedig a vezérlő földpontjára kell kötni, ha a modul kialakítása ezt igényli. A terhelésoldalon a külső DC tápegység és a fogyasztó kerül a kapcsolt kimenetre. Bekötés előtt mindig ellenőrizni kell a panel feliratait, mert az egyes F5305S modulváltozatok csatlakozó-kiosztása eltérhet.

Kérdés: Használható a modul PWM fényerő- vagy fordulatszám-szabályozásra?
Válasz: Igen, a PWM bemenettel vezérelt MOSFET modul alkalmas LED-szalag fényerőállítására és DC motor fordulatszám-szabályozására. A stabil működéshez a PWM frekvenciát, a terhelés áramfelvételét, a tápfeszültséget és a hűtést együtt kell méretezni, mert nagyobb áramnál a MOSFET hőtermelése jelentős lehet.

Kérdés: Mekkora áramot kapcsolhat biztonságosan egy ilyen MOSFET csatorna?
Válasz: A kereskedelmi leírások gyakran magas csúcsáramot adnak meg, de gyakorlati tervezésnél a folyamatos áramot óvatosan kell kezelni. A biztonságos terhelhetőség függ a MOSFET típusától, a nyák rézfelületétől, a csatlakozóktól, a hűtéstől és a környezeti hőmérséklettől. Tartós üzemben célszerű tartalékkal méretezni, és nagyobb áramnál hőmérsékletméréssel tesztelni.

Kérdés: Milyen hibák fordulnak elő leggyakrabban a MOSFET modul használatakor?
Válasz: Tipikus hiba a közös földpont hiánya, a fordított polaritás, a túl nagy terhelőáram, a nem megfelelő PWM frekvencia vagy a hűtés nélküli nagyáramú használat. Induktív terhelésnél, például motor, relétekercs vagy mágnesszelep esetén védődióda vagy más túlfeszültség-védelem is szükséges lehet.

Kérdés: Miért melegszik a MOSFET modul terhelés alatt?
Válasz: A MOSFET nem ideális kapcsoló: bekapcsolt állapotban is van csatorna-ellenállása, ezért az átfolyó áram hőt termel. Minél nagyobb az áram és minél rosszabb a hőelvezetés, annál jobban melegszik a panel. PWM vezérlésnél a kapcsolási veszteség is számít, ezért a gyakorlati terhelhetőséget nem csak a maximális adatlapérték alapján kell megítélni.

Kérdés: Használható a modul 12 V-os vagy 24 V-os LED-szalag vezérlésére?
Válasz: Igen, a F5305S MOSFET modul megfelelő lehet 12 V-os vagy 24 V-os DC LED-szalag kapcsolására és PWM fényerőszabályozására, ha a LED-szalag áramfelvétele csatornánként a modul biztonságos határain belül marad. Több méter LED-szalag esetén különösen fontos a megfelelő tápegység, a vastagabb vezeték, a jó csatlakozás és a hőmérséklet ellenőrzése.

Kérdés: Milyen projektekhez illik legjobban a 4 csatornás MOSFET kapcsolómodul?
Válasz: A modul jól használható többzónás LED-világításhoz, RGB vagy többcsatornás LED-szalag vezérléshez, kisebb DC motorok kapcsolásához, automatizált modellépítési feladatokhoz, Arduino alapú vezérlőpanelekhez és oktatási célú teljesítménykapcsoló kísérletekhez. Négy csatornája miatt kompakt megoldás, ha több különálló DC fogyasztót kell egy vezérlőről kapcsolni.
