Leírás
Az MG90S 360 fokos szervomotor egy apró méretű, fém fogaskerekes mikro szervó, amelyet nem pontos szögbeállításra, hanem folyamatos forgásra terveztek. Ez a gyakorlatban azt jelenti, hogy nem azt mondod meg neki, hány fokra forduljon, hanem azt, merre és milyen tempóban forogjon. Pont ezért jó választás olyan kisebb projektekhez, ahol egyszerű hajtás kell kis helyen. Például ha egy kereket, tengelyt, kis orsót vagy könnyű mechanikát szeretnél megmozgatni, akkor ez a típus sokszor praktikusabb, mint egy hagyományos szervó.
Fontos viszont jól érteni a szerepét: ez nem egy “beállítom 45 fokra” típusú szervó. A 180 fokos MG90S változathoz képest itt nem a precíz pozíció a lényeg, hanem a folyamatos, vezérelhető forgás.
Hobbi- és oktatási projektekhez kifejezetten jól használható, főleg akkor, ha már van egy kis mikrokontrolleres rutinod, és tudod, hogy a 360 fokos kivitel más logikával működik, mint a klasszikus szervó.
Tipp: Az MG90S 360 fokos szervomotor akkor jó választás, ha egy kicsi, egyszerűen vezérelhető forgó hajtást keresel robotikához, oktatáshoz vagy könnyű mechanikákhoz. Nem precíz pozicionálásra való, viszont kerék-, orsó- vagy kisebb hajtási feladatoknál kifejezetten hasznos lehet. A legerősebb oldala éppen az, hogy gyorsan beépíthető, könnyen vezérelhető, és már kis projektekben is látványos eredményt ad. Ha tehát nem szöget akarsz beállítani, hanem mozgást akarsz létrehozni, akkor ez a típus jó eséllyel pont neked való.
Működés
Az MG90S 360 ugyanazzal a szabványos RC-szervó jellel vezérelhető, mint a hagyományos szervók, de egészen másra reagál. Míg a normál szervó esetében a jel egy célpozíciót jelent, ennél a változatnál a jel a forgás irányát és sebességét határozza meg. A gyakorlatban ez azt jelenti, hogy a középjel környékén a motor megáll. Ha ettől az értéktől egyik irányba eltérsz, az egyik irányba kezd forogni, ha a másik irányba, akkor ellenkezőleg. Minél nagyobb az eltérés, annál gyorsabb lehet a forgás.
Ezért a 360 fokos MG90S inkább egy egyszerű, szervó jellel vezérelhető mikro hajtásként viselkedik, nem pedig pozicionáló aktuátorként. Vagyis ha kereket hajtasz vele, adagolót forgatsz, vagy egy könnyű robotot mozgatsz, akkor pont azt tudja, amire szükséged van. Ha viszont pontos szöget akarsz tartani, akkor nem ez lesz a megfelelő választás.
A gyakorlatban érdemes számolni azzal is, hogy a tényleges megállási pont példányonként kicsit eltérhet. Ez teljesen normális ennél a kategóriánál: előfordulhat, hogy finomhangolni kell a középjelet, vagy szoftveresen korrigálni, hogy tényleg szépen megálljon.
Méretben és kialakításban a hagyományos MG90S családhoz áll közel, tehát egy kompakt, mikro méretű szervóról van szó. A különböző webshopoknál előfordulhat kisebb eltérés a megadott méret- vagy feszültségadatokban, ezért beépítés előtt mindig érdemes a konkrét forgalmazói adatlapot is megnézni.
Mikor nem ez a jó választás?
Akkor, ha pontos szögállítás kell. Robotkar ízülethez, pan-tilt fejhez, csuklómozgatáshoz vagy olyan mechanikához, ahol ugyanoda kell újra és újra visszaállni, inkább 180 fokos szervót vagy más pozíciószervót érdemes választani.
Felhasználási lehetőségek – mire jó a valóságban
A körbeforgó MG90S ott igazán szerethető, ahol kis helyen kell egyszerű forgómozgást létrehozni, nem pedig precíz pozíciót tartani.
- Kétkerekű robotautóhoz: Kis robotplatformoknál jó megoldás lehet, ha külön hajtod vele a bal és a jobb oldali kereket. Egyszerű vezérléssel máris megvan az előrehaladás, fordulás, helyben megfordulás élménye.
- Oktatási robotikai projektekhez: Ha a cél az, hogy valaki megértse a PWM alapú vezérlést, az irány- és sebességszabályozást, ez a szervó nagyon hálás taneszköz. Látványos, gyorsan működésre bírható, és jól bemutatható vele a különbség a pozíciószervó és a folyamatos forgású változat között.
- Kis csörlőhöz vagy orsóhoz: Rövidebb idejű forgatásokhoz, például zsinór fel- vagy letekeréshez, könnyű mechanikák mozgatásához is használható.
- Adagoló vagy szállító mechanika prototípusához: Ha egy könnyű adagoló, forgó továbbító vagy egyszerű mechanikus demonstrátor első verzióját építed, ez a típus gyorsan bevethető megoldás lehet.
- Arduino- vagy ESP32-alapú mobil robothoz: Kezdő és haladó hobbiprojektekben is gyakori választás, mert könnyen illeszthető a megszokott mikrokontrolleres környezetekhez.
- Modellépítéshez: Ott jó, ahol nem kell visszacsatolt szögpozíció, csak egy egyszerű, kis méretű forgó hajtás.
- Demonstrációs vagy oktatási célra: Mivel szabványos szervó jellel vezérelhető, félipari bemutatókban vagy oktatási eszközökben is előnyös lehet, ahol a gyors prototípusépítés számít.
Nem ideális választás
- Robotkar ízülethez: Mert ott jellemzően pontos pozicionálás kell.
- Kameratartó pontos szögállításához: Mert a kamera nézetét ismételhetően és precízen kellene beállítani.
- Zárszerkezethez vagy szelepmozgatáshoz: Mert ezeknél sokszor fontos a biztos végpozíció.
- Olyan mechanikához, ahol ugyanoda kell visszaállni: Mert ezt a típust nem abszolút szögpozícióra tervezték.
Mire figyelj használat közben?
Arduino környezetben a 360 fokos MG90S jól kezelhető, mert szabványos szervó jellel működik. A gyakorlatban ez azt jelenti, hogy a megszokott szervóvezérlési logika használható, csak itt a középérték leállást, a kisebb és nagyobb értékek pedig az irányt és a sebességet jelentik.
ESP8266 és ESP32 esetén is jól beilleszthető, de itt különösen fontos a stabil tápellátás. Sok hibát nem maga a vezérlőjel, hanem a gyenge vagy ingadozó táp okoz.
Raspberry Pi-vel is működhet, de ott már érdemes odafigyelni a pontos impulzusidőzítésre. Ha több szervót is használsz egyszerre, akkor sokszor praktikusabb külön PWM vezérlőt bevetni.
A legfontosabb hitelességi megjegyzés az, hogy a gyártói alapadatok jellemzően a hagyományos MG90S modellhez kötődnek, míg a 360 fokos verziót a forgalmazók külön, folyamatos forgású kivitelként tüntetik fel. Emiatt a működési elv jól körülírható és stabilan értelmezhető, de bizonyos műszaki adatok forgalmazónként eltérhetnek.
Ez nem feltétlenül probléma, csak azt jelenti, hogy ha szűk helyre tervezed, adott feszültséggel hajtod, vagy pontos mechanikai illesztés kell, akkor vásárlás előtt mindig érdemes a konkrét termékoldalt is ellenőrizni.
Műszaki jellemzők
Alapadatok
- Terméktípus: folyamatos forgású mikro szervomotor
- Típuskód: MG90S 360
- Kialakítás: mikro méretű RC-szervó
- Fogaskerék típusa: fém (metal gear)
- Vezérlés: RC-szervó PWM
Működés
- Működési logika: irány- és sebességvezérlés
- Pozícióvezérlés: nem
- Középjel funkciója: leállítás, jellemzően 1,5 ms körül (90-es érték)
- Működési hőmérséklet: 0 °C – +55 °C
Tápellátás és méret
- Tápfeszültség: 4 V-6 V (4.8…6V javasolt)
- Áramfelvétel: 50-110mA (terhelésfüggő)

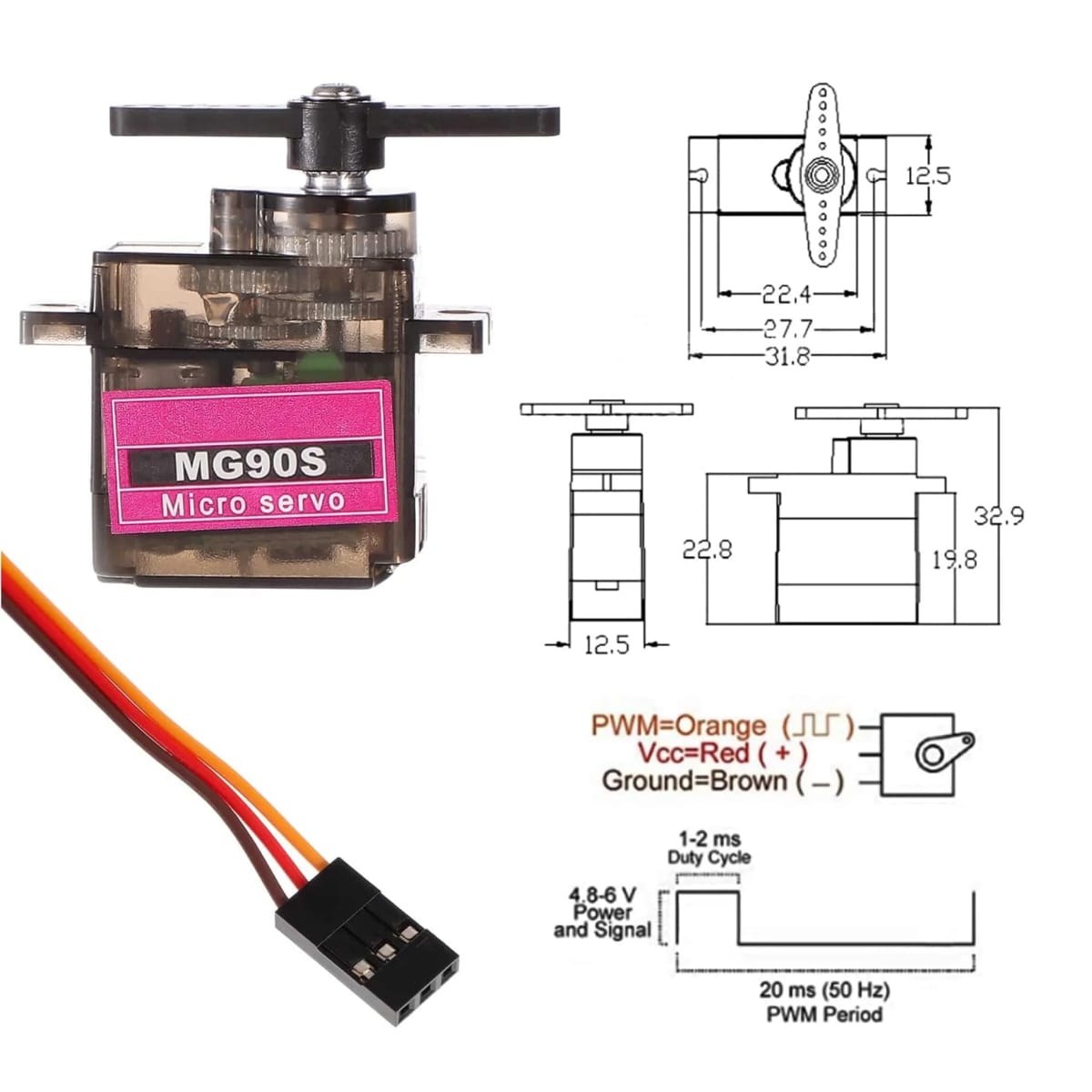

- Méret: kb. 22,8 × 12,2 × 28,5 mm
- Tömeg: kb. 13 g
Jellemző teljesítményadatok
- Sebesség: kb. 0,1 s / 60° 4,8 V-on
- Nyomaték: kb. 1,8 kg·cm 4,8 V-on
Csatlakozás
- Sötétszürke: GND,
- Piros: 4.8-7.2V Vcc,
- Narancs: PWM/Servo.

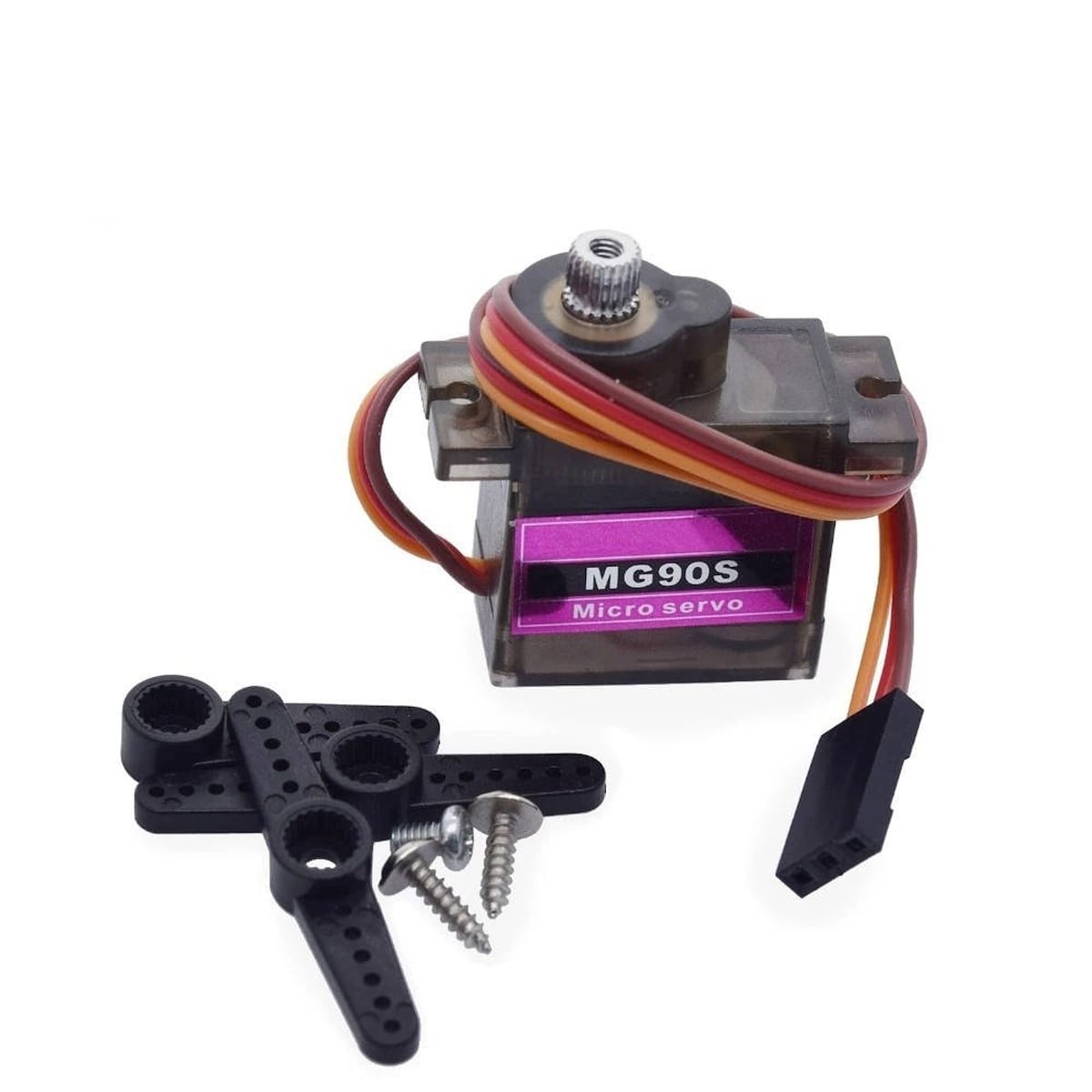

Csomag
- MG90S szervo (körbeforgó, 360 fok),
- ~15 cm beépített szervókábel,
- 3x szervokar,
- 3x rögzítőcsavar.
