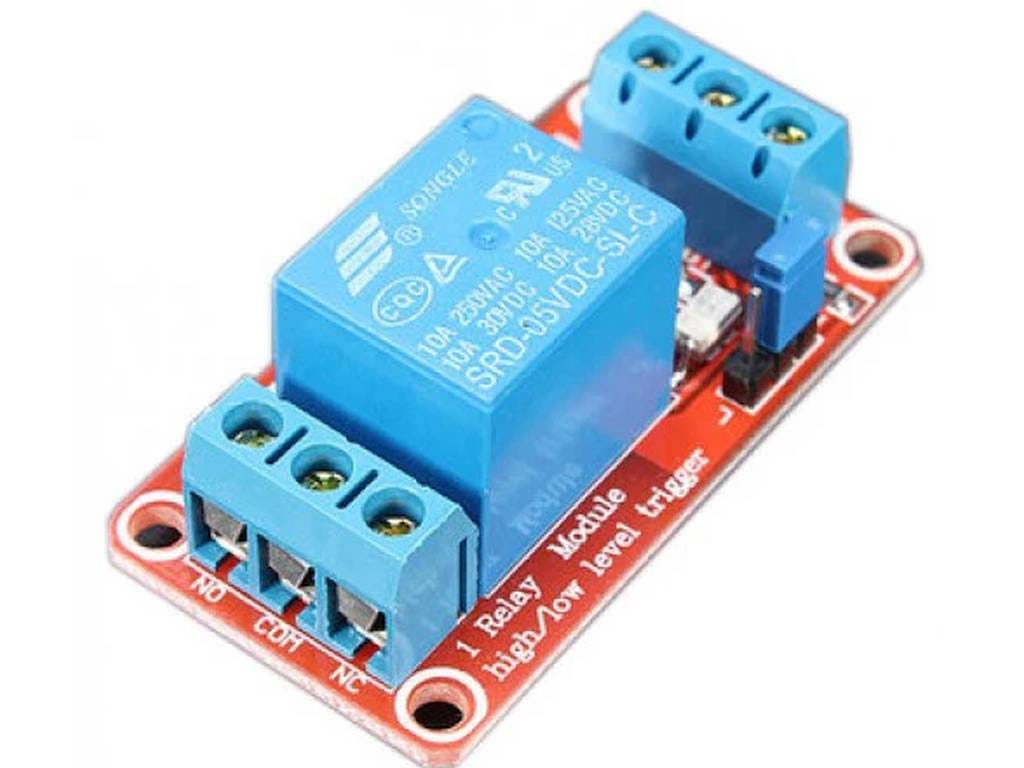

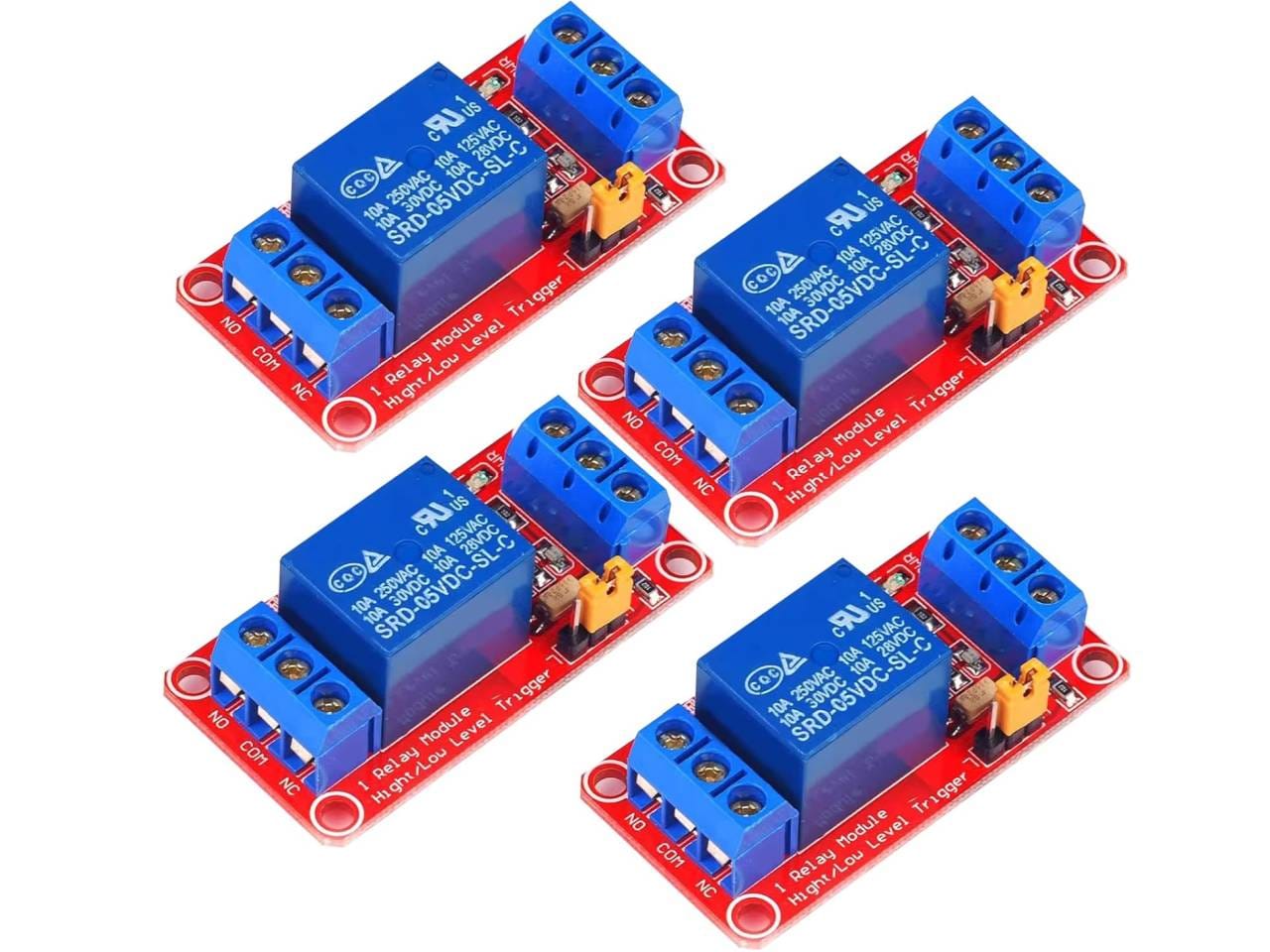

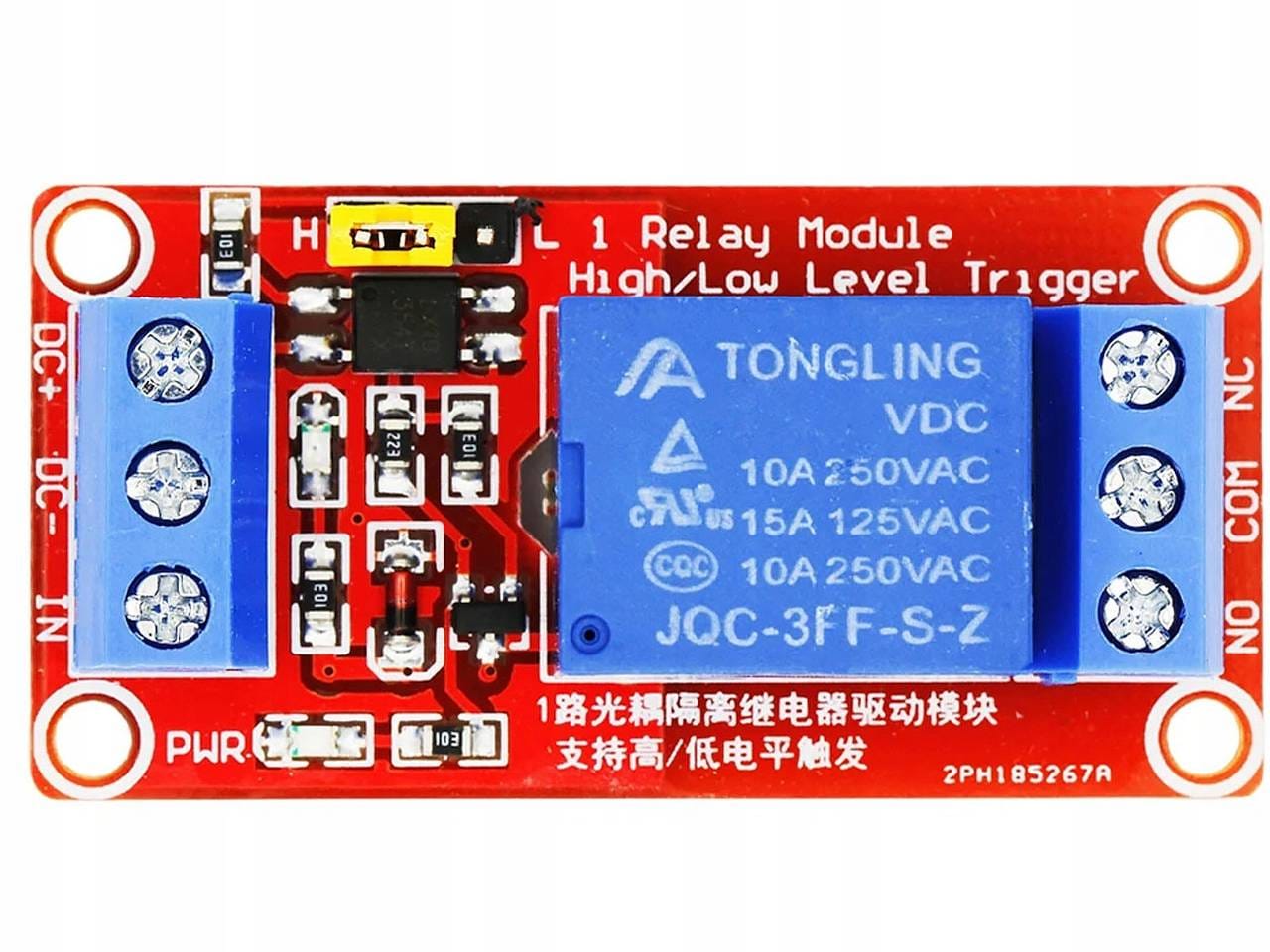

Relé-modul – 1-csatorna, optocsatolt (polarítás állítható; 5V)

Leírás

Ez a relémodul egycsatornás, optocsatolt jelleggel rendelkezik, azaz a vezérlő áramkör és a relé között elektromos leválasztás van. A „polarítás állítható” azt jelenti, hogy beállítható, hogy a bemeneti jel aktív magas (HIGH) vagy aktív alacsony (LOW) szinten hozza működésbe a relét. A modult 5 V‑os rendszerfeszültségre tervezték.

Az 1-csatornás relémodul a könnyű kezelhetőséget biztosítja a mikrokontrolleres környezetekben. A kisáramú vezérlést az optocsatolt bemenetkezelés, a relé terhelhetőségét az elválasztófokozat garantálja, miközben az üzembiztonság miatt a relék 5V rendszerfeszültsége függetleníthető a mikrokontroller ellátásától.
A relémodul 250V/10A relékkel szerelt, mely mind meghúzott, mind elengedett állapotban külön kontaktust biztosít. Hálózati feszültségre bevizsgálása nem történt (így gyártói szinten a hálózati kapcsolás nem támogatott (TILOS!)), azonban a modul az életvédelmi elválasztást tartalmazza.
Tipp: A modul a bemeneti jel magas illetve alacsony szintjére is aktivizálható, ezt a bemeneti jumperrel csatornánként lehet beállítani.

• Optocsatolás → biztonsági leválasztás, zavarvédettség.
• Polarítás állíthatósága → rugalmasan illeszkedik különböző mikrokontrolleres rendszerekhez.
• 5 V‑os működés → kompatibilis sok kisebb áramkörrel (Arduino, ESP, Raspberry Pi‑hoz illeszthető).
• 250 V / 10 A relékontaktus → relatíve nagy terhelhetőség, alkalmas háztartási/apróbb ipari áramkörökhöz (adatlap szerinti adat!).

Működési elv

• Optocsatoló: Az optocsatoló (optocoupler) olyan eszköz, amely LED + fototranzisztor (vagy fotodióda vagy más fotoszenzív elem) párossal dolgozik. Amikor a bemenet (vezérlő oldal) aktiválódik, az optó LED fényt bocsát ki, amit a fotóelem érzékel, így vezérli a relét anélkül, hogy a két oldal között jelentős áram folyna – csökkentve az elektromos zajt, interferenciát, valamint növelve a rendszer biztonságát.
• Polarítás állíthatósága: Van egy jumper (kapcsoló vagy átkötő) a modulon, amellyel beállítható, hogy a bemenet aktiválása akkor történjen, ha a jel ALACSONY (LOW) vagy MAGAS (HIGH). Ez fontos, mert egyes mikrokontrollerek (pl. Arduino) esetén logikailag kényelmesebb egyik vagy másik állapotot használni.
• Reléműködés: A relé típusa jellemzően egy normál nyitott (NO = Normally Open) valamint normál zárt (NC = Normally Closed) kontaktussal rendelkezik. Amikor nincs vezérlőjel, a NO nyitott, az NC zárt; aktiváláskor ezek felcserélődnek.

Felhasználási lehetőségek

Néhány konkrét példa arra, hogy mire lehet használni ilyen modult:

• Otthoni automatizálás: világítás, redőnyök, kapcsolóáramkörök vezérlése mikrokontrollerrel.
• Arduino / ESP / Raspberry Pi projektek: pl. relés vezérlés termosztát, öntözőrendszer, riasztórendszer részeként.
• Prototípusok, oktatási cél: bemutató áramkörök, laborok, iskolai projektek.
• Ipari jellegű vezérlési feladatok, ahol 5 V‑os vezérlés szükséges, de a terhelés nagyobb áramerőt kíván (pl. motor, relé maga, hálózati eszköz).
• Biztonsági / szigetelési helyzetek: ha a vezérlő áramkör nem lehet összekötve közvetlenül a terheléssel, optocsatolás segít elszigetelni.
• A termék kompatibilis ismert mikrokontrollerekkel: AVR (Arduino), PIC, stb.
• A modulon van csatorna aktivitást jelző LED (visszajelzés), és rendszerfeszültség visszajelző LED.

Figyelem: a modul hálózati feszültségre (pl. 230 V AC) történő használatra nincs bevizsgálva → ilyen kapcsolásokhoz megfelelő szigetelés, szabványok betartása szükséges.

Jellemzők

• Relé‑rendszerfeszültség: 5 V DC
• Maximális kapcsolható áram/teljesítmény: 10 A / 250 V AC (kontaktus)
• Bemeneti vezérlőfeszültség: 2,5‑5 V (a polarítás állítható)
• Maximális bemeneti áram: 20mA@5V
• Tápfelvétel (relé tekercs): kb. 70‑80 mA@5V
• Méret: ~ 50 mm × 26 mm × 18,5 mm (hossz × szélesség × magasság)
• Rögzítés: M3 furatok (helyzet: 67 mm × 44,5 mm)
• Kontaktus típusa: NO (Normál Nyitott) és NC (Normál Zárt) mindkettő elérhető, a COM közös ponthoz.
• Optocsatoló bemenet: leválasztott, védett
• Polarítás állítási lehetőség: jumper‑rel az aktív állapot (HIGH/LOW) kiválasztható.
• IP védettség: IP20
• A bemeneti áram: 5mA@3.3V / 10mA@5V

Dokumentáció

• Az “Élet nevében!” relévizsgálat

Csomag

• 1x relémodul
