Leírás
A CH343P USB-C – RS485 galvanikusan leválasztott átalakító – automatikus irányváltással akkor hasznos, amikor számítógépről vagy más USB-gazdaeszközről szeretnél RS485 buszt elérni, és közben a két oldal villamos leválasztása is fontos. Ilyen helyzet gyakori Modbus RTU eszközök beállításánál, PLC-k és frekvenciaváltók szervizelésénél, mérőműszerek kiolvasásánál vagy hosszabb, zajos környezetben futó RS485 vezetékeknél.

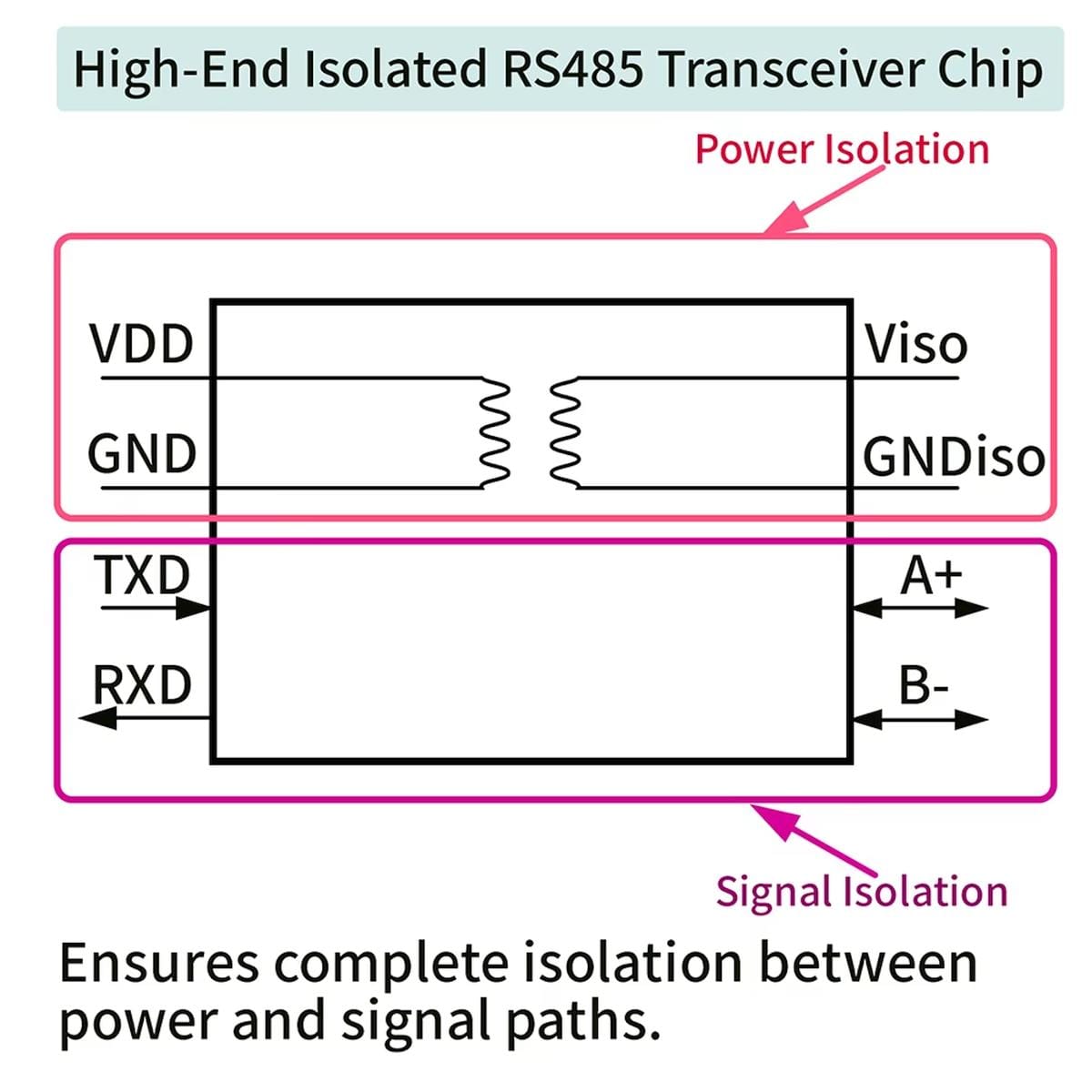

Az USB oldalon WCH CH343P dolgozik, a számítógép felé soros portot biztosítva. Az RS485 irányváltást az átalakító automatikusan kezeli, így fél-duplex kommunikációnál a programnak nem kell külön adás-vétel engedélyező jelet kapcsolgatnia. A táp- és jelút az RS485 oldal felé galvanikusan leválasztott, a termékhez legfeljebb 16 kV leválasztási feszültségérték tartozik.
Fontos: A 6 Mbps adatátviteli adatot érdemes pontosan értelmezni: A CH343P chip soros interfésze legfeljebb 6 Mbps sebességre képes, a konkrét leválasztott RS485 átalakítóhoz viszont 10-256000 bit/s üzemi baud rate tartomány van megadva. A két érték ezért nem ugyanazt jelenti!
Mikor vedd ezt elő?
Ha egy laptopról szeretnél egy RS485-ös energiamérőt, frekvenciaváltót, hőfokszabályozót vagy más soros eszközt elérni, az átalakító az USB-port és az RS485 busz közé kerül. A számítógép virtuális soros porton kommunikál, az eszköz pedig az RS485 differenciális vonalon kapja az adatokat.
A CH343P USB-C – RS485 galvanikusan leválasztott átalakító – automatikus irányváltással az elektromos illesztést és az adás-vétel irányának kezelését végzi. A magasabb szintű kommunikációs protokoll változatlan marad, tehát Modbus RTU használatakor továbbra is a megfelelő cím, baud rate, adatbitek, paritás és stopbit beállításokra van szükség.
A galvanikus leválasztás főleg olyan rendszernél számít, ahol a számítógép és a távoli RS485-es berendezés földpotenciálja eltérhet, vagy a busz környezetében villamos zavarok jelennek meg. A leválasztás megszakítja a két oldal közvetlen villamos kapcsolatát.
Így működik a gyakorlatban

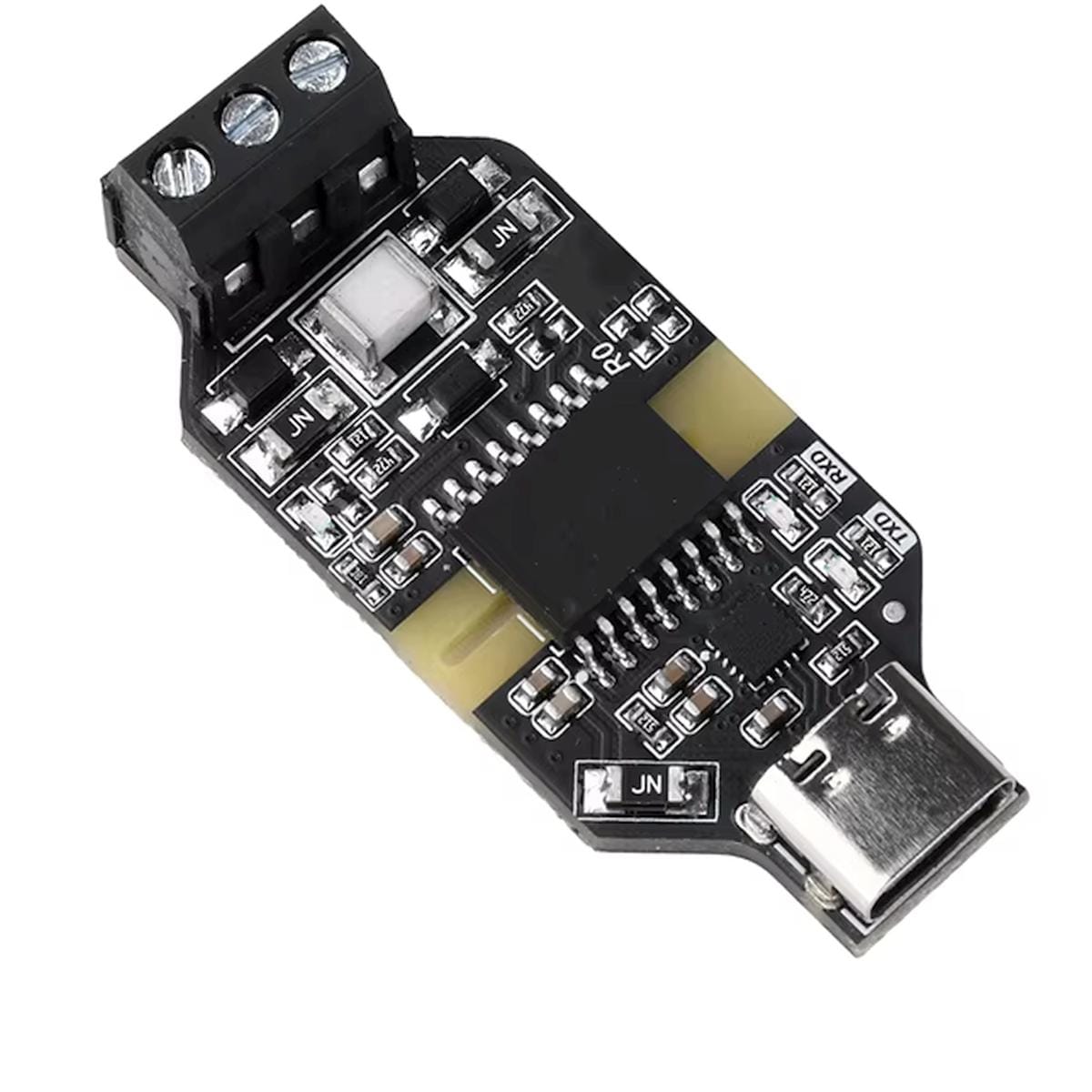

Az átalakító USB-C csatlakozón kapcsolódik a számítógéphez. A CH343P az USB adatforgalmat soros UART adatfolyammá alakítja, majd az izolált RS485 fokozat ezt továbbítja a fél-duplex buszra.
Adáskor az RS485 meghajtó automatikusan bekapcsol, az adat elküldése után pedig a modul visszaáll vételi állapotba. Ez különösen kényelmes olyan PC-s programoknál, amelyek hagyományos COM portként kezelik az illesztőt, mert az RS485 irányvezérléshez nem kell külön RTS vagy más vezérlőjelet kezelni. A CH343P maga támogatja az RS485-hez használható automatikus irányvezérlést.

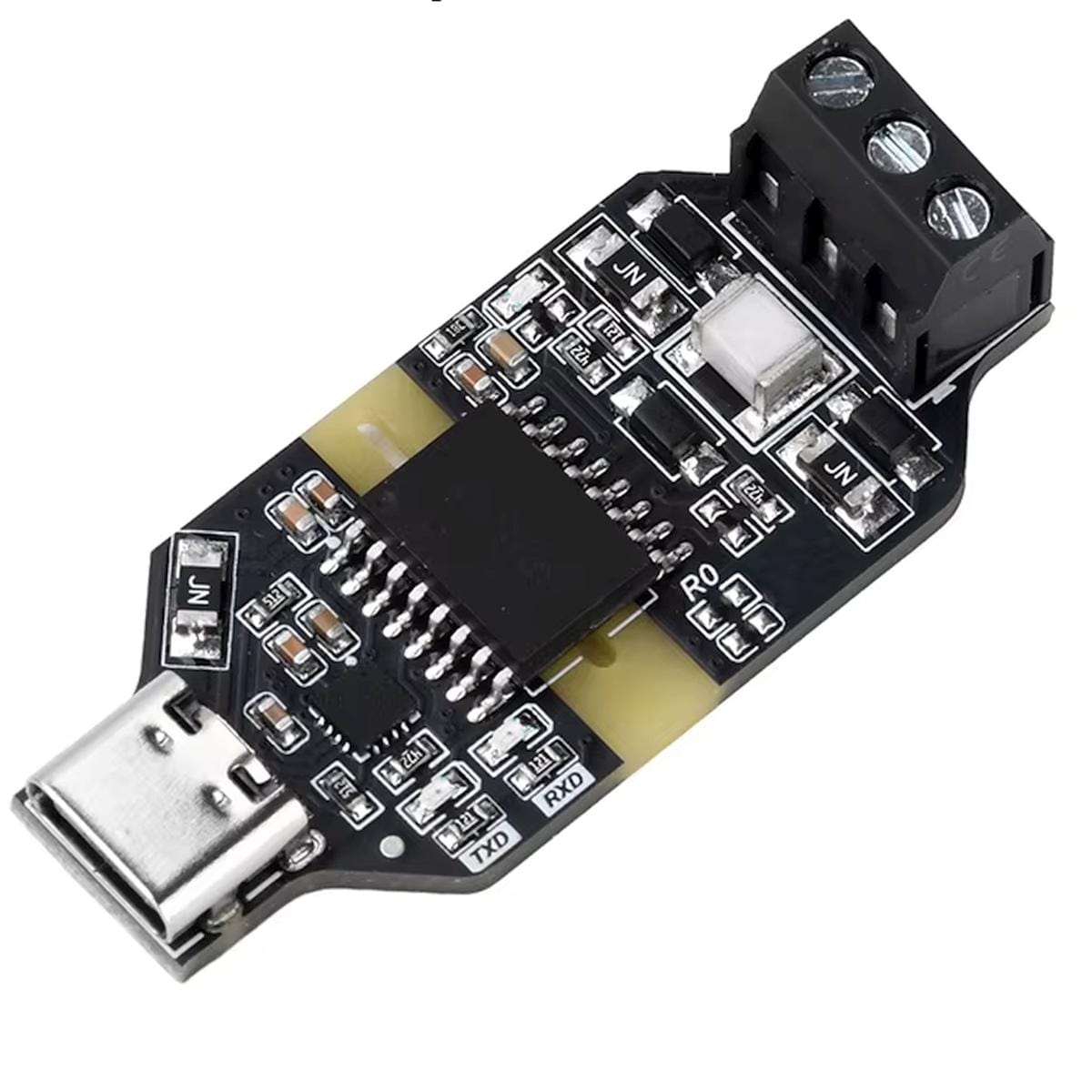

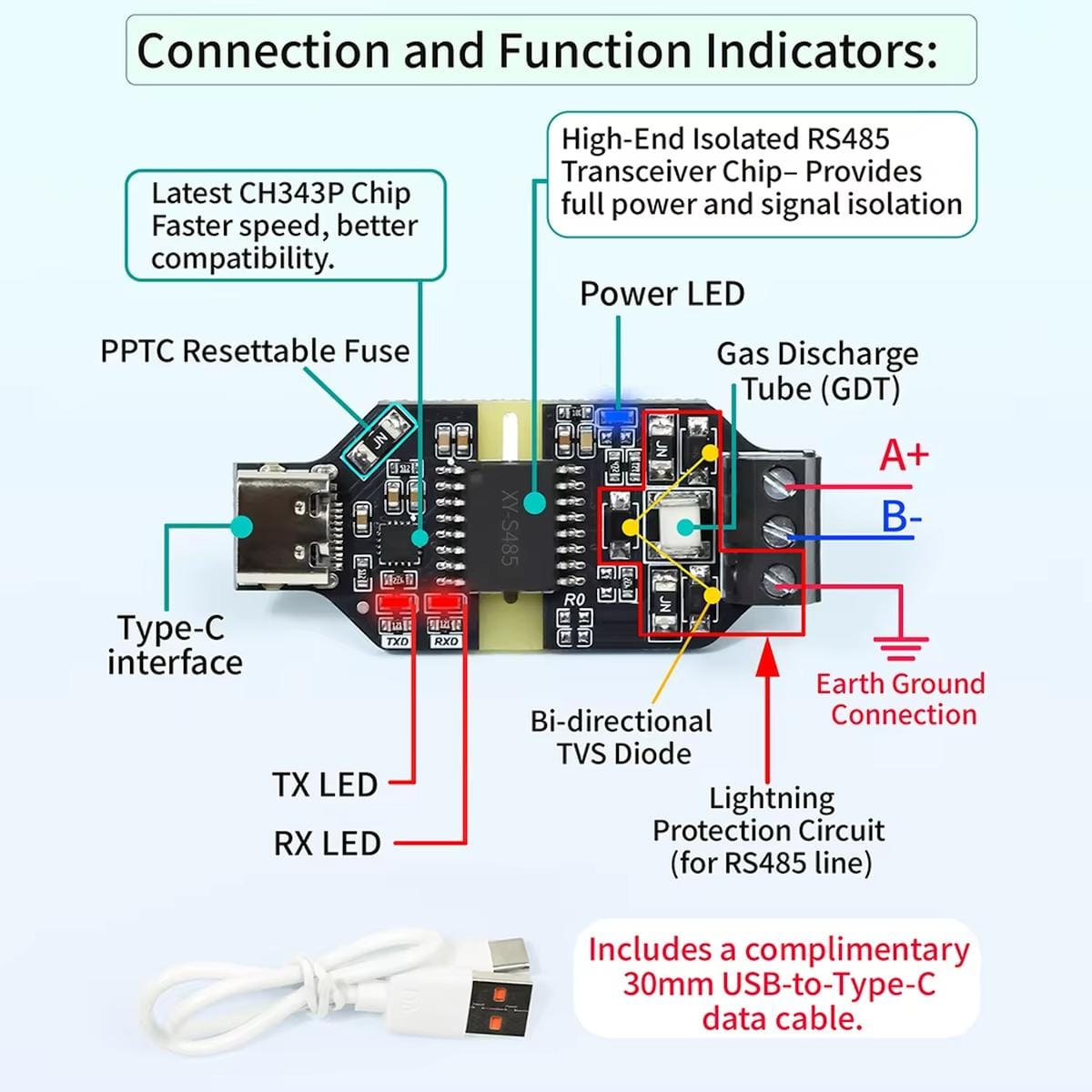

A panelen táp-, RXD- és TXD-visszajelző LED segíti a kommunikáció követését. A modul áttetsző zsugorcsöves burkolatot kapott, így a visszajelzők működés közben is láthatók.
Mikor használd?
- Modbus RTU eszköz számítógépes beállításához vagy kiolvasásához.
- PLC, frekvenciaváltó vagy ipari szabályozó RS485 portjának diagnosztikájához.
- RS485-ös energiamérők és mérőmodulok adatgyűjtéséhez.
- Laptop és hosszabb RS485 busz közötti galvanikusan leválasztott kapcsolathoz.
- Fejlesztőasztalon RS485 kommunikáció teszteléséhez és hibakereséséhez.
- Épületautomatizálási vagy gépészeti vezérlők soros szervizkapcsolatához.
- Olyan rendszerhez, ahol az USB és az RS485 oldal közötti közvetlen földkapcsolat problémát okozhat.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Milyen baud rate-et használ az RS485 eszköz? | Az adapterhez 10-256000 bit/s kommunikációs tartomány van megadva. |
| Fél-duplex RS485 kapcsolatról van szó? | Az automatikus irányváltás ehhez a kétirányú, időben váltott adatforgalomhoz készült. |
| Azonosak a soros beállítások mindkét oldalon? | A baud rate, paritás, adatbitek és stopbit eltérése hibás vagy teljesen elmaradó kommunikációt okoz. |
| Helyes az RS485 A és B bekötése? | Felcserélt differenciális vonalaknál a busz rendszerint nem kommunikál. |
| Megfelelő a busz lezárása? | Hosszabb vezetéknél és nagyobb sebességnél a hibás lezárás jelvisszaverődést és adatvesztést okozhat. |
| Mire szeretnéd használni a 16 kV-os leválasztási adatot? | Biztonsági kategóriát vagy tanúsított munkafeszültséget ebből az értékből önmagában nem lehet meghatározni. |
Ezt nézd meg, mielőtt döntesz
A legfontosabb félreértés a 6 Mbps körül szokott kialakulni. Ez a CH343P soros vezérlőchip képessége. A konkrét galvanikusan leválasztott RS485 változathoz 10-256000 bit/s baud rate tartomány szerepel, ezért RS485 busz tervezésénél ezt az értéket kell figyelembe venni!
A második döntési pont a galvanikus leválasztás. Egy egyszerű USB-RS485 adapter közös villamos referencia mellett is használható, ez a változat viszont a táp- és jelutat is elválasztja az RS485 oldal felé. Ez eltérő földpotenciálú berendezéseknél és zavarterhelt környezetben különösen hasznos tulajdonság.
A 16 kV-os érték a termékhez közölt leválasztási maximum. Hálózati érintésvédelemhez, orvostechnikai berendezéshez vagy meghatározott szigetelési kategóriához olyan eszközt kell választani, amelynek a szükséges szabványos minősítése és munkafeszültsége is dokumentált. Jelen esetben a 1.5kV az ami biztosan rendelkezésre áll.
Ahol már más megoldást érdemes választani
- 256 kbit/s feletti RS485 adatsebességhez olyan adapter szükséges, amelynél a teljes RS485 fokozatra is igazolt a nagyobb sebesség.
- Négyvezetékes, egyidejű adás-vételt használó RS422 vagy full-duplex RS485 rendszerhez megfelelő négyvezetékes interfész kell.
- Tanúsított biztonsági leválasztást igénylő berendezéshez dokumentált szigetelési kategóriával rendelkező illesztőt célszerű használni.
- Ethernetes vagy vezeték nélküli távoli eléréshez USB-RS485 helyett hálózati átjáró illik jobban a rendszerbe.
- TTL UART közvetlen illesztéséhez külön USB-UART átalakító használható.
Egy részlet, amin sok múlhat

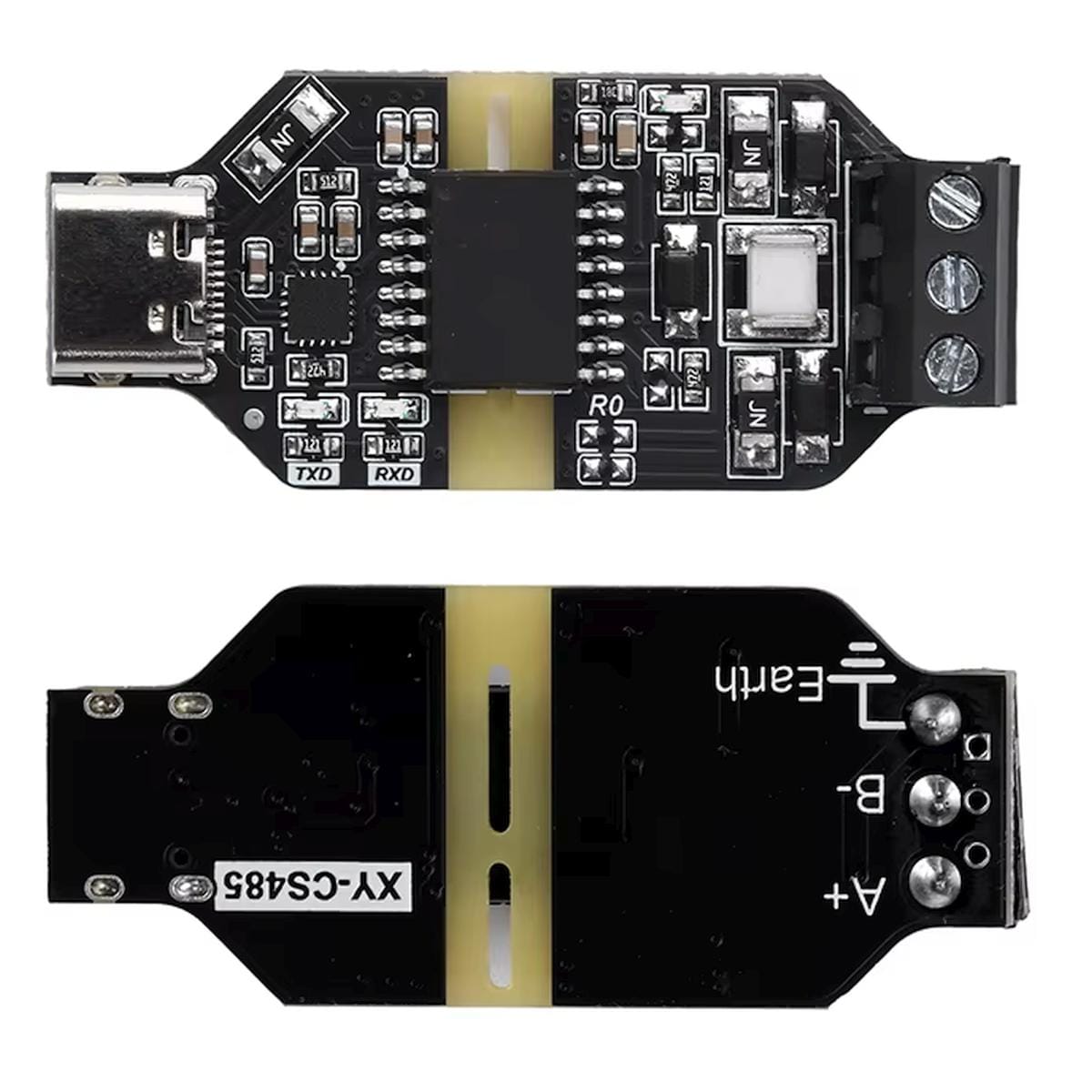

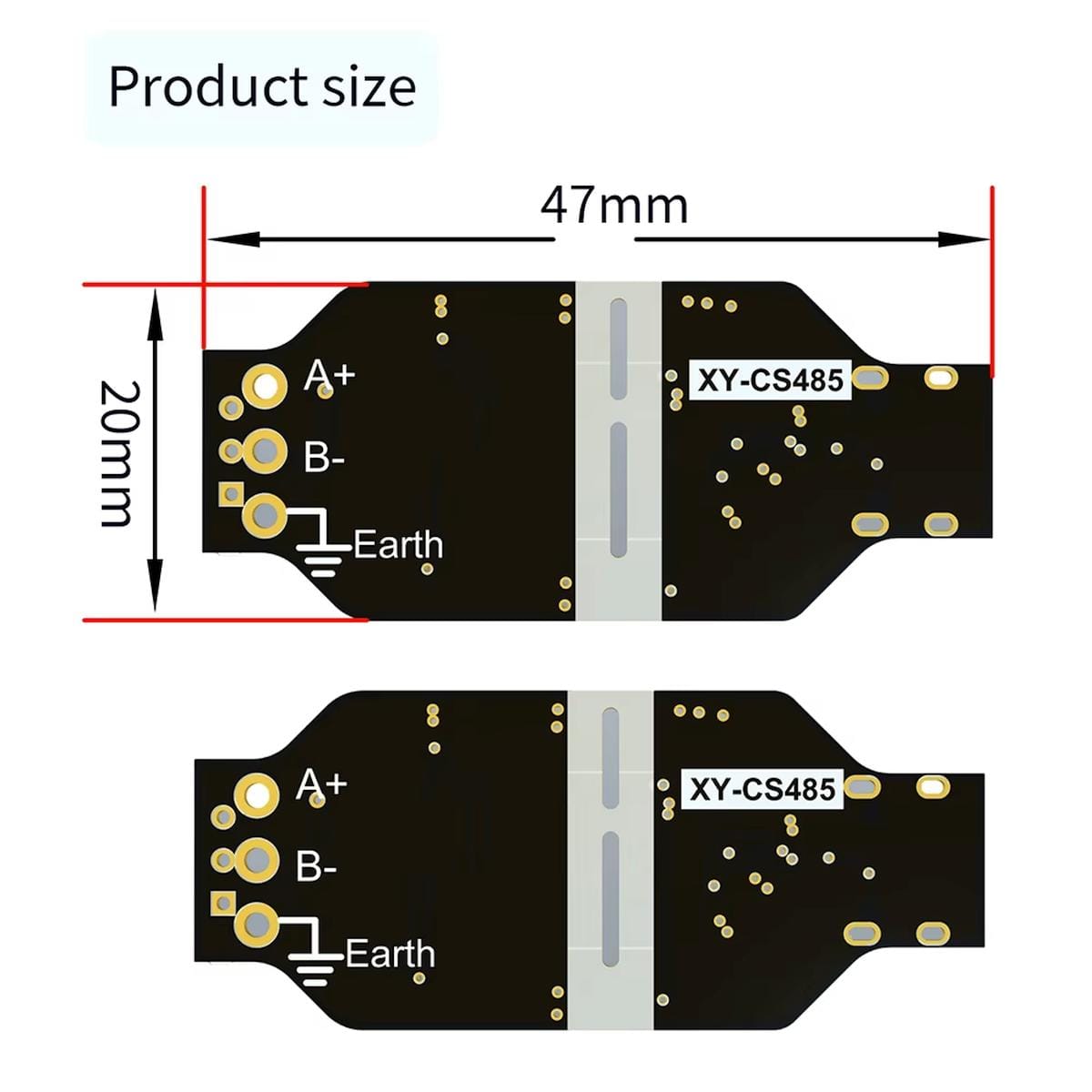

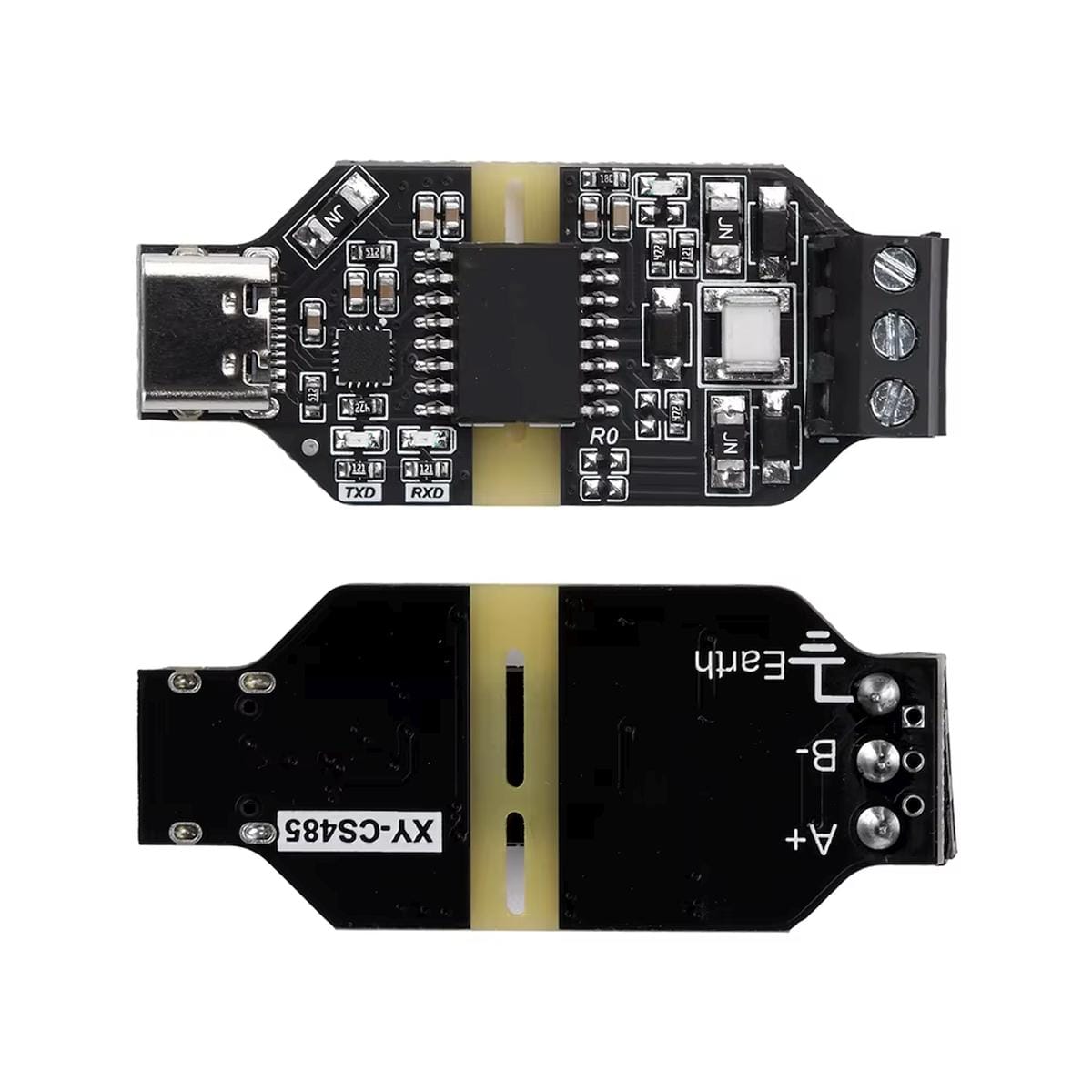

Az RS485 buszon az A és B jelölés nem minden gyártónál következetes. Ha a COM port megjelenik, az adapter LED-jei villognak, de a távoli eszköz egyetlen kérésre sem válaszol, a soros paraméterek mellett az A/B vezetékpár kiosztását is érdemes átnézni.
A következő lépés a busz fizikai kialakítása. Hosszabb vezetéknél a lezárás, a vonalvezetés és a leágazások hossza ugyanúgy befolyásolja a kommunikációt, mint a szoftverben beállított baud rate. A modulon a 120R lezárás alapesetben NINCS bekapcsolva!

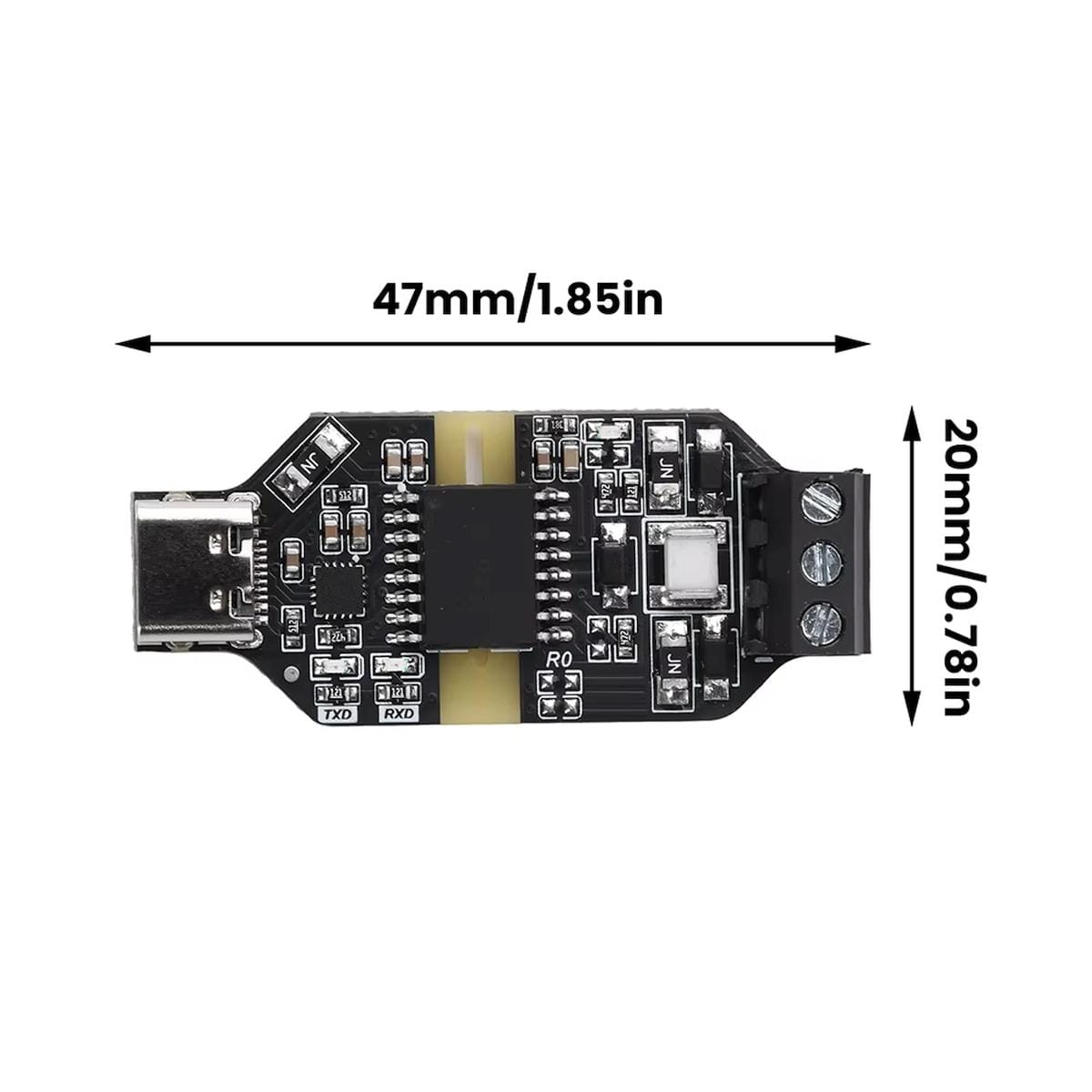

Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Funkció: | USB – RS485 átalakítás galvanikus leválasztással |
| USB-soros vezérlő: | WCH CH343P |
| USB csatlakozó: | USB Type-C |
| USB interfész: | USB 2.0 Full-Speed |
| RS485 üzemmód: | fél-duplex |
| RS485 irányváltás: | automatikus |
| Modulhoz megadott baud rate: | 10-256000 bit/s |
| CH343P maximális soros sebessége: | 6 Mbps, chip-szintű adat! |
| Galvanikus leválasztás: | táp- és jelút |
| Felhasználható maximális leválasztási érték: | 2.5kV (adatlap: 16kV) |

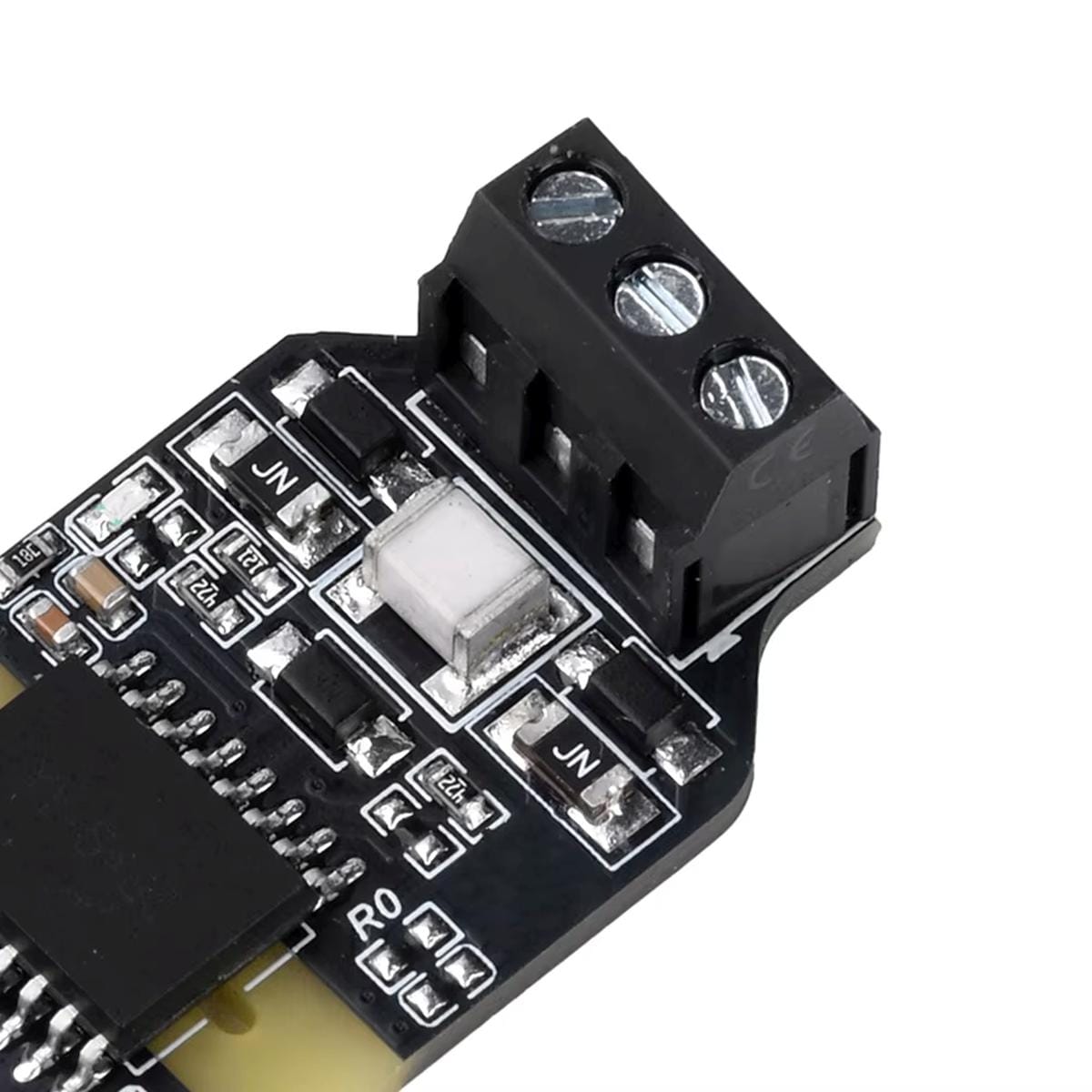

| RS485 csatlakozás: | csavaros sorkapocs |
| Visszajelzés: | táp, RXD, TXD LED |
| Burkolat: | áttetsző zsugorcsöves kivitel |
| Soros port illesztés: | CDC / VCP támogatás |
| Magasabb szintű protokoll: | a használt RS485 eszköztől függ, például Modbus RTU |
Dokumentáció
Csomag

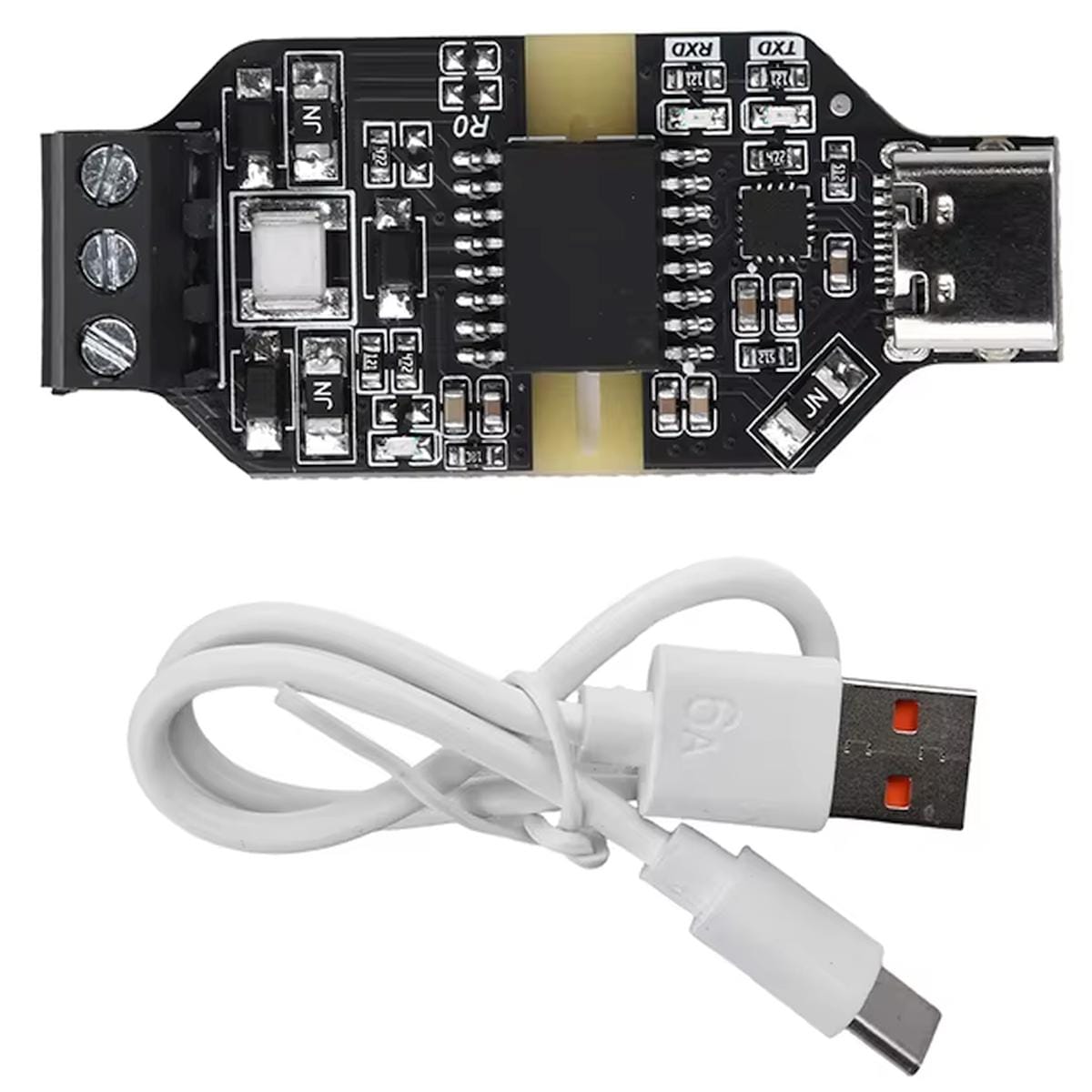

- 1x CH343P USB-C – RS485 galvanikusan leválasztott átalakító – automatikus irányváltással
- 1x USB-C kábel
