Galvanikusan leválasztott USB-TTL (UART) átalakító modul (CH340, USB-C, 3.3/5V)

Leírás

A CH340 USB-C – TTL UART optocsatolósan leválasztott átalakító modul – 3,3/5 V főleg akkor kerül elő a műhelyasztalon, amikor egy külön tápról működő vezérlő soros portjára szeretnél ránézni a számítógépről. Motorvezérlő, tápegység, STM32-es vezérlőpanel vagy más beágyazott elektronika esetén sokszor jól jön, ha a PC és a vizsgált áramkör TX/RX kapcsolata galvanikusan el van választva.

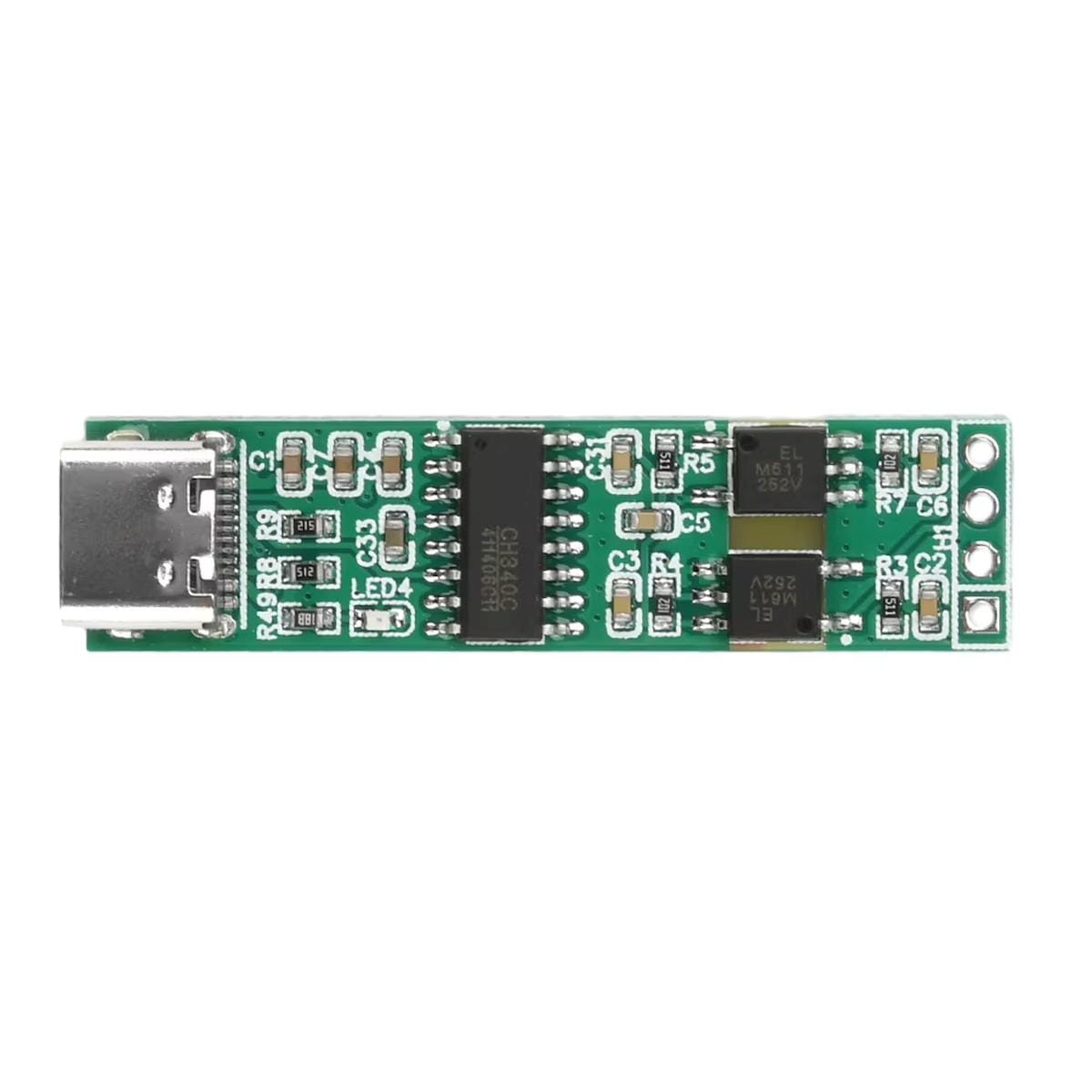

A számítógép felé USB-C csatlakozót és CH340 USB-soros átalakítót kapunk. A TTL oldali adatok két nagysebességű optocsatolón keresztül jutnak át, egy-egy csatornán a két kommunikációs irányhoz. A soros kapcsolat így ugyanúgy használható terminálból, soros monitorból vagy saját programból, mint egy hagyományos USB-TTL adapter.

A TTL oldal 3,3 V-os és 5 V-os rendszerekhez használható. A leválasztás 600 V feletti. A teljes modul UART-sebessége maximum 2 Mbps (az USB illesztő határa).

Mire való a gyakorlatban?

Vegyünk egy gyakori helyzetet: az asztalon fut egy saját tápegységről működő motorvezérlő, rajta pedig ott a TX és RX szervizcsatlakozó. A firmware küldi a fordulatszámot, hibakódot vagy belső állapotot, neked pedig csak rá kellene nézned egy terminálprogrammal.

Egy egyszerű USB-TTL átalakító ilyenkor a PC földjét is összeköti a vezérlő elektronikájával. Ennél a modulnál a soros adatok optocsatolókon mennek át, ezért a kommunikációs oldalakat el lehet választani egymástól.

Ugyanez jól jöhet kapcsolóüzemű tápegység, invertervezérlő, külön táplált mikrokontrolleres panel vagy szervizcsatlakozó vizsgálatakor. A lényeg mindig ugyanaz: szeretnéd látni az UART adatokat, de nem akarod a számítógép oldalát közvetlenül ráültetni a céláramkör referenciaföldjére.

Bekötés a műhelyasztalon

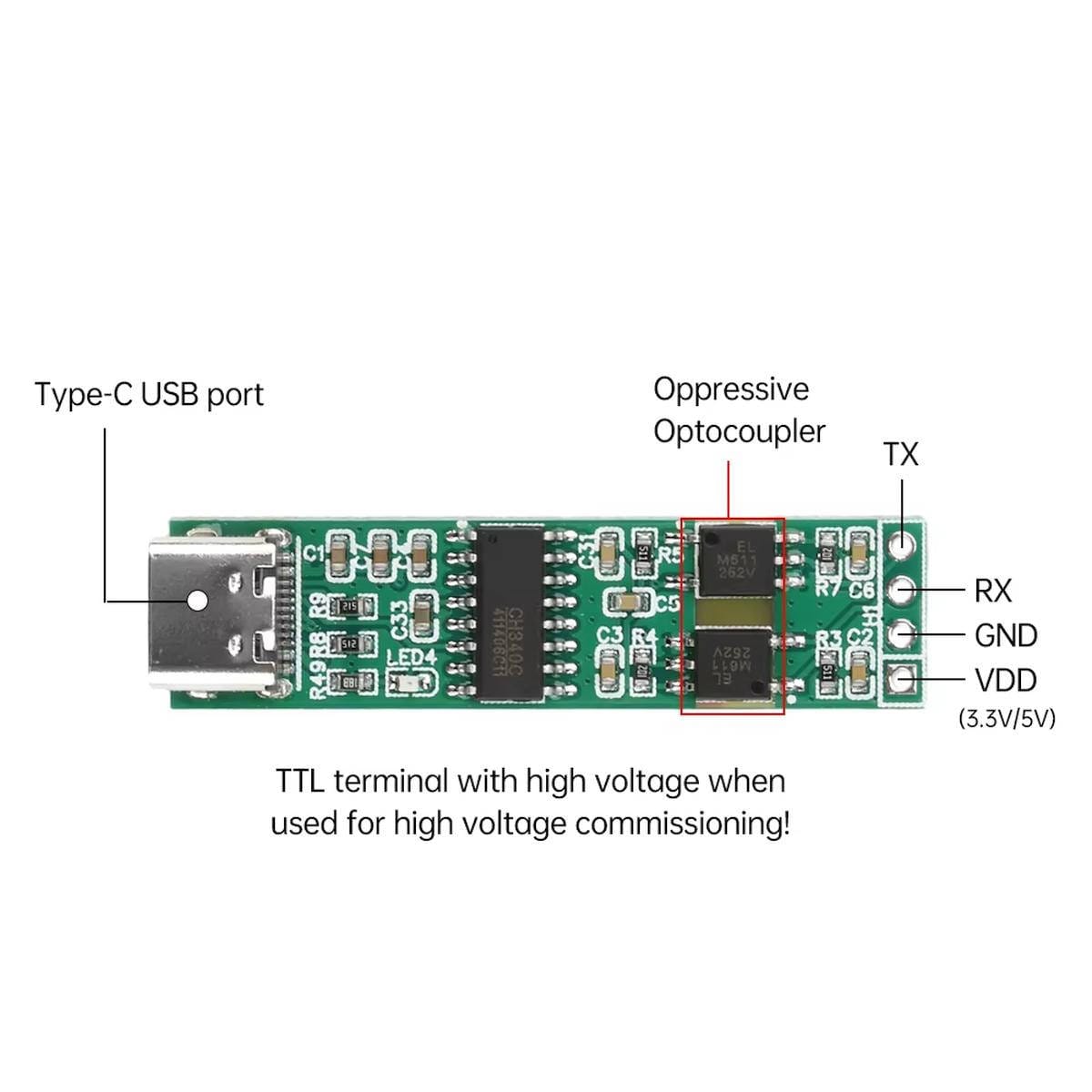

A PC felé USB-C kábel kerül. A CH340 soros portként jelenik meg a számítógépen, így használható például terminálprogrammal vagy az Arduino IDE soros monitorával.

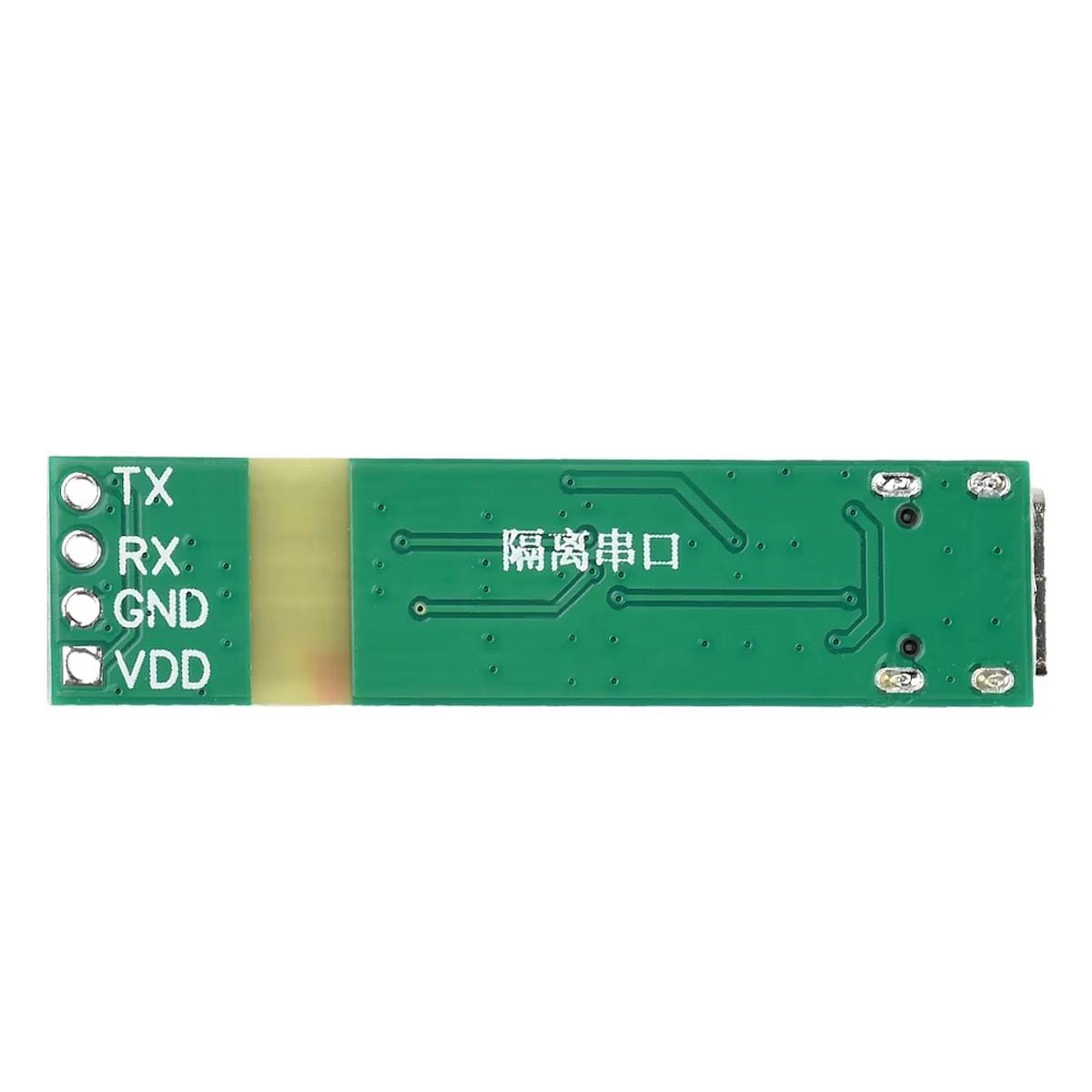

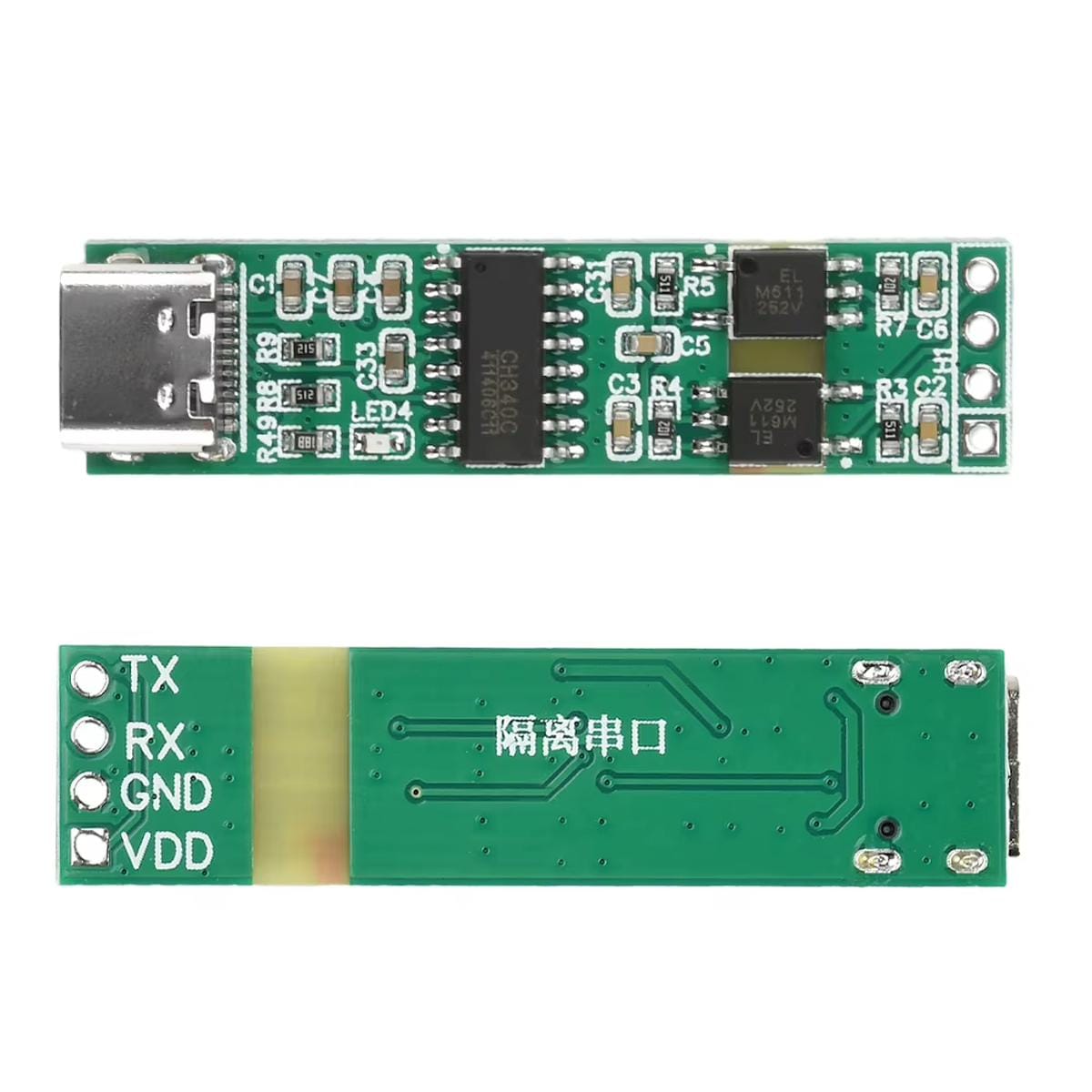

A TTL oldalon a TX és RX keresztbe kapcsolódik:

• a modul TX pontja a céláramkör RX bemenetére megy;
• a modul RX pontjára a céláramkör TX kimenete kerül;
• a 3,3 V vagy 5 V jelszintet a vizsgált áramkör UART-jához kell igazítani.

Ezután jön a soros kapcsolat szokásos része. A baud rate, adatbitek, paritás és stopbit ugyanaz legyen mindkét oldalon. Ha például a vezérlő 115200 bit/s, 8N1 beállítással dolgozik, a terminálprogramot is erre kell állítani.

Értelmetlen karaktereknél elsőként a baud rate-et, utána a TX/RX bekötést érdemes átnézni. Ha egyáltalán nem érkezik adat, az is előfordulhat, hogy a célpanel csak bizonyos állapotban küld üzenetet, vagy a szervizpont más logikai szinttel működik.

Hol használható?

• Mikrokontroller soros naplóüzeneteinek olvasására.
• BLDC motorvezérlő UART portjának beállítására és hibakeresésére.
• Tápegység vagy inverter vezérlőpaneljének szervizkapcsolatához.
• STM32, ESP, Arduino és más TTL UART-os vezérlők adatforgalmának figyelésére.
• Külön tápról működő fejlesztőpanelek PC-s soros eléréséhez.
• Soros konzollal rendelkező beágyazott eszközök diagnosztikájához.
• Olyan próbapadi összeállításban, ahol a számítógép és a céláramkör közvetlen földkapcsolata kerülendő.

Mire kell figyelni beüzemeléskor?

Amit választás előtt érdemes megnézni

A legfontosabb kérdés a céláramkör logikai szintje. ESP32 és sok STM32 rendszer 3,3 V-os UART-ot használ, míg egyes Arduino és régebbi vezérlőpanelek 5 V-os szinttel dolgoznak. A soros port feliratából ez sokszor nem derül ki, ezért a kapcsolási rajz vagy a vezérlő típusa segít eldönteni, melyik szint kell.

A leválasztás a TX és RX adatkapcsolat miatt érdekes. A két adatirányt külön optocsatoló kezeli, így a soros forgalom átjut a két oldal között, miközben a kapcsolat villamosan elválasztott marad.

A 600 V feletti érték a leválasztási határ. Azért a hálózati eszközöket direktben ne teszteljük ezen át!

Sebességnél szintén a teljes jelutat kell nézni. A CH340 önmagában 2Mbps soros kommunikációra is képes lehet, de itt az adat az optocsatolókon is keresztülhalad. Az optocsatzoló hiába tud 10Mbps-t…

Amikor más adapter kell

• RS232 csatlakozáshoz valódi RS232 szintillesztős adapter szükséges.
• RS485 A/B buszhoz USB-RS485 vagy TTL-RS485 illesztő kell.
• RTS, CTS, DTR vagy további vezérlőjelek leválasztásához többcsatornás adapter szükséges.
• Nagy, pontosan meghatározott UART-sebességhez ismert átviteli határértékű leválasztó célszerű.
• Biztonsági minősítést igénylő nagyfeszültségű rendszerhez erre a célra minősített leválasztót kell használni.

Egy műhelyrészlet, amit könnyű benézni

A leválasztás helye a PC és a TTL oldal között van. Ha a modul TTL végét egy olyan vezérlőpanelre kötöd, amelynek referenciaföldje magas vagy veszélyes potenciálon van, akkor a TTL oldali mérőpontokat is ennek megfelelően kell kezelni. Ez különösen tápegységek és motorvezérlők javításánál fontos. Attól, hogy a laptop oldala leválasztott, a vizsgált panel TX, RX és egyéb pontjai még ugyanahhoz az elektronikához tartoznak, amelyen dolgozol.

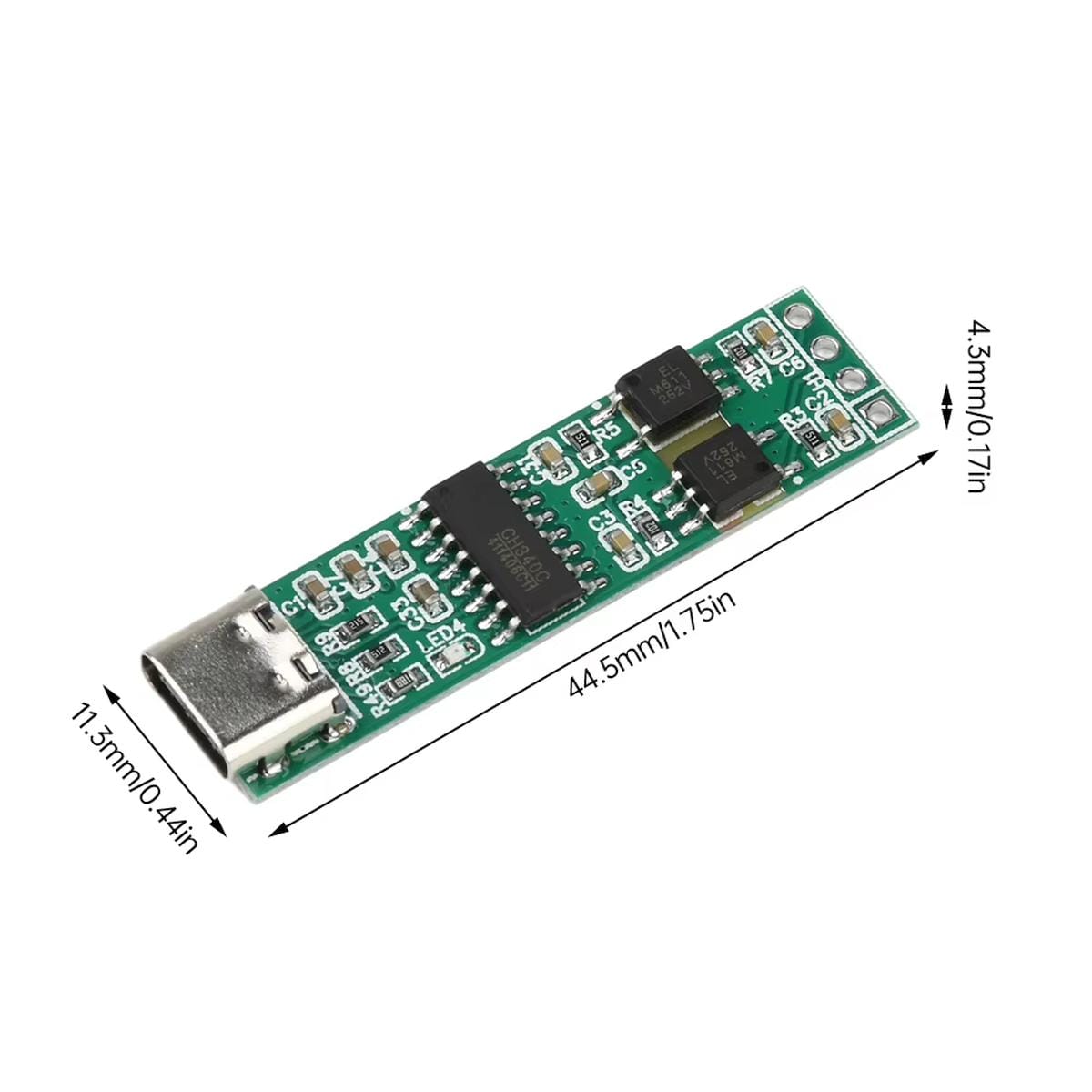

Műszaki jellemzők

Dokumentáció

• CH340/CH341 driver

Csomag

• 1 db CH340 USB-C – TTL UART optocsatolósan leválasztott átalakító modul – 3,3/5 V
