Leírás
A TTL-RS232 illesztő (DSUB-9, 3.3..5V) akkor kerül elő a fiókból, amikor egy mikrokontroller UART lába és egy klasszikus RS232-es eszköz között kell rendes jelszintillesztést csinálni. Az Arduino, ESP32, Raspberry Pi vagy más vezérlő TTL/LVTTL szintű TX/RX jelei nem ugyanazt jelentik elektromosan, mint egy RS232 port jelei. Ezt a különbséget nem kábelkötéssel, hanem illesztő elektronikával kell áthidalni.

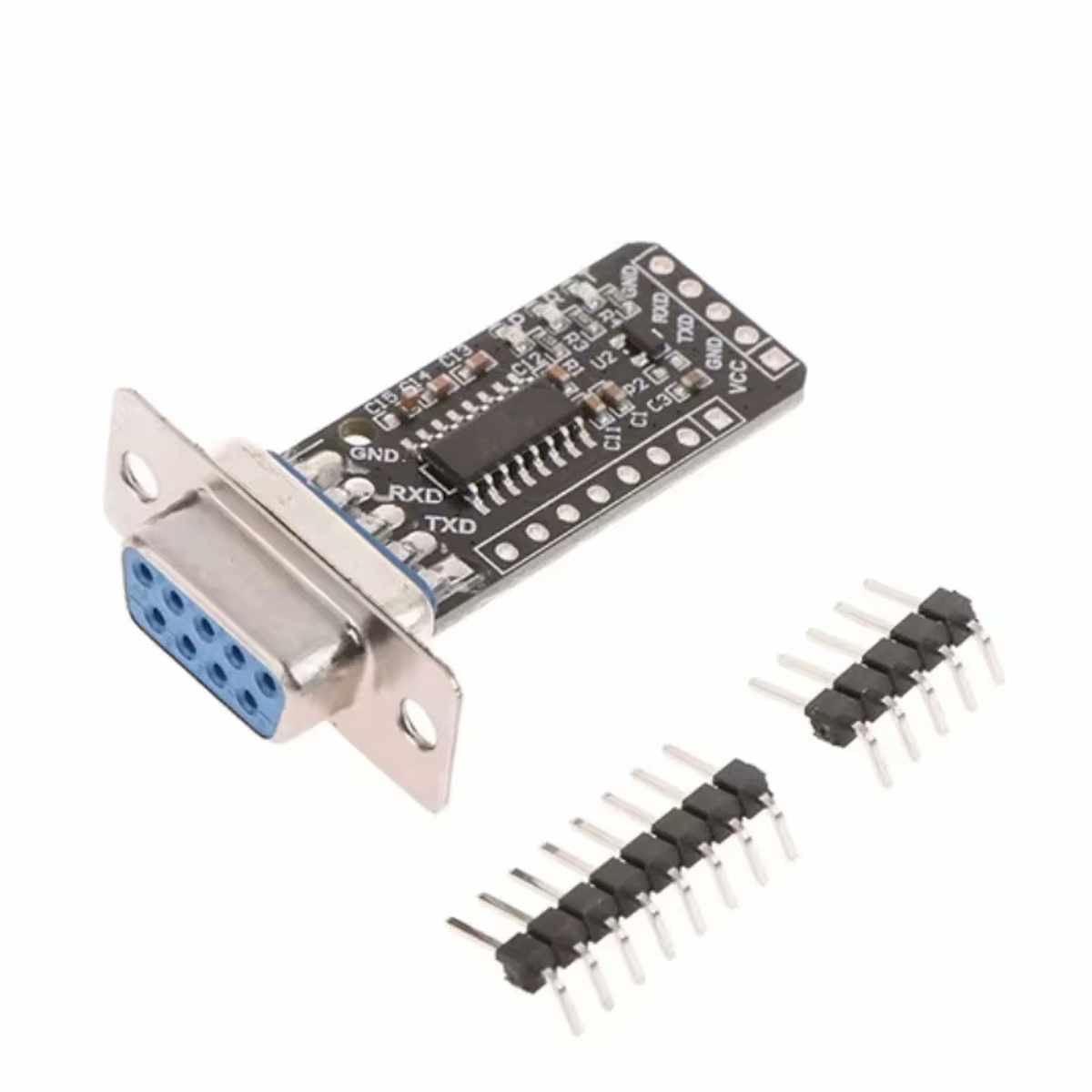

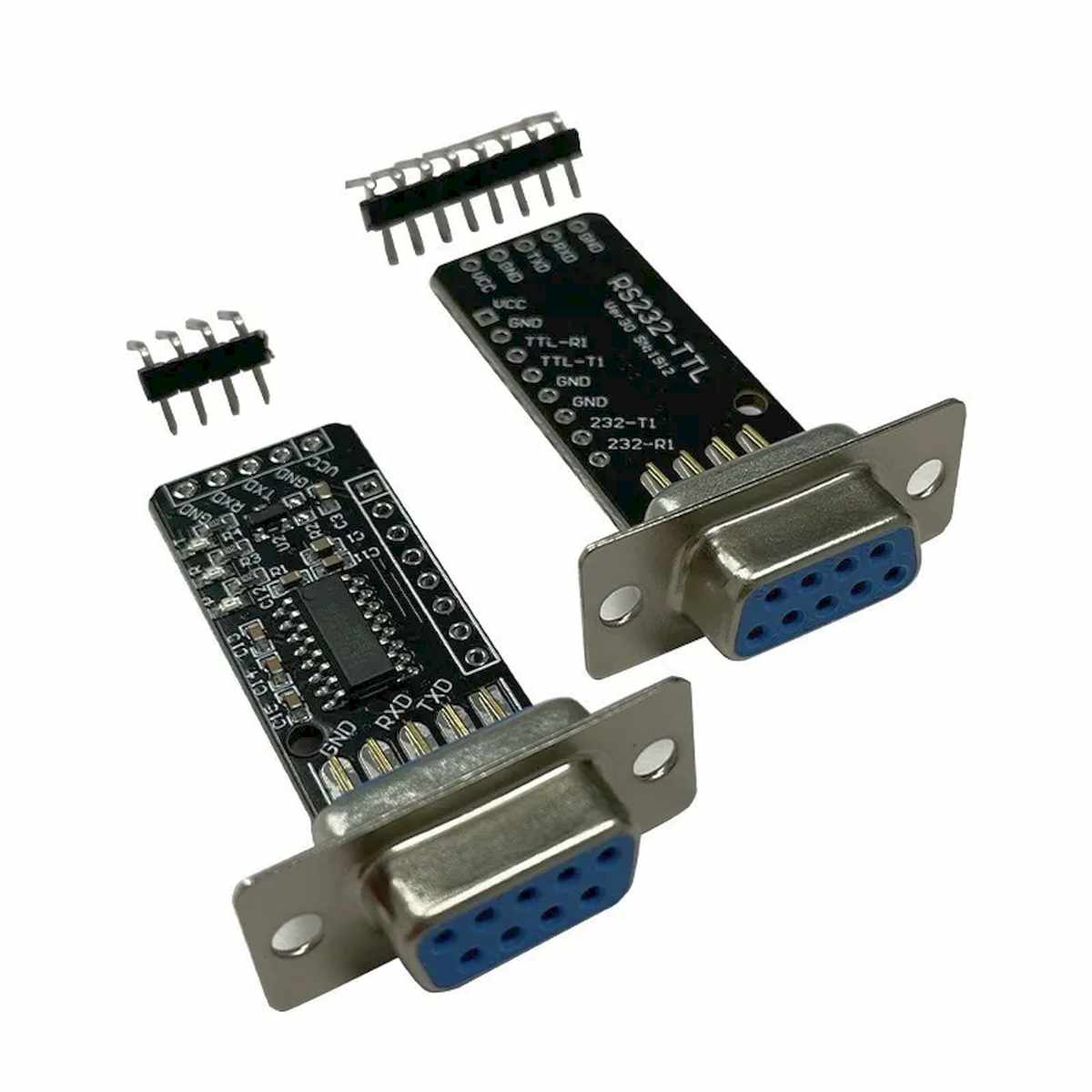

A modul DSUB9 anya csatlakozót ad az RS232 oldalra, a mikrokontroller felé pedig tűsoros csatlakozást használ. A 3,3 V – 5 V tápfeszültség miatt 3,3 V-os és 5 V-os fejlesztői környezetben is beilleszthető, a TX, RX és táp LED-ek pedig gyors hibakeresési kapaszkodót adnak akkor, amikor nem indul el a soros kommunikáció.
A döntő kérdés nem az, hogy “van-e soros port”, hanem az, hogy milyen jelszinten beszél a két oldal. Ha a vezérlőd UART TTL jelet ad, a másik eszköz pedig valódi RS232 portot vár DB9 csatlakozón, akkor a TTL-RS232 illesztő (DSUB-9, 3.3..5V) erre a köztes feladatra való. Ha viszont USB portra, RS485 buszra, galvanikus leválasztásra vagy nagy távolságú terepi kommunikációra van szükség, más illesztőt kell választani.
Azaz a TTL-RS232 illesztő (DSUB-9, 3.3..5V) egy SP3232EEN alapú UART – RS232 szintillesztő modul, amely 3,3 V vagy 5 V tápfeszültségről működő mikrokontrolleres oldalt köt össze DSUB9 anya csatlakozós RS232 oldallal.
Működés és beépítés
A mikrokontrolleres oldalon a modul a TTL/LVTTL UART jeleket kezeli. A vezérlő TX lábát a modul RX irányába, a vezérlő RX lábát a modul TX irányába kell kötni, a közös GND pedig nem maradhat le. Az RS232 oldalon a DSUB9 anya csatlakozó adja a klasszikus soros csatlakozási pontot.
A modul nem értelmezi a protokollt, nem állít baud rate-et, nem javít paritást és nem alakít USB-vé. A soros kommunikáció paramétereit a két végberendezésen kell azonosra állítani. A modul feladata a jelszint illesztése a TTL/LVTTL és az RS232 oldal között.
A TX/RX LED-ek beépítés közben sok időt spórolnak. Ha a táp LED világít, de a TX/RX oldalon nincs élet, akkor elsőként a keresztezett TX/RX bekötés, a közös GND és a soros beállítások iránya adja a hibakeresés fő nyomvonalát.
Felhasználási példák
- Arduino alapú vezérlő összekötése RS232-es mérőműszerrel.
- ESP32 adatgyűjtő illesztése régebbi soros berendezéshez.
- Raspberry Pi UART portjának illesztése DB9-es RS232 csatlakozású eszközhöz.
- Labor- vagy szervizkörnyezetben régi soros diagnosztikai port elérése.
- Oktatási mérésnél TTL és RS232 jelszintek közötti különbség bemutatása.
- Beágyazott rendszer soros kimenetének próbája klasszikus RS232 oldalon.
- LED vezérlőkártya, modem, termináladapter vagy processzoros rendszer soros illesztése, ahol RS232 port szükséges.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| 3,3 V-os vagy 5 V-os tápot adsz a modulnak? | A modul tápoldala ehhez a két fejlesztői környezethez illeszthető (mindkettő megfelelő). |
| Valódi RS232 portot kell elérned? | A DSUB9 oldalt RS232 eszközhöz használd, ne közvetlen TTL UART lábra. |
| A mikrokontroller UART TX/RX lábai megvannak? | A kommunikáció csak helyes irányú TX/RX bekötéssel indul el. |
| Közös GND van a TTL oldalon? | Közös referencia nélkül a soros jel nem értelmezhető stabilan. |
| A két eszköz soros beállítása azonos? | Eltérő baud rate, paritás vagy stop bit esetén a jelszint jó lehet, de az adat hibás lesz. |
| USB porthoz akarod kötni? | Ehhez nem ez a modul való, USB-RS232 vagy USB-UART illesztő kell. |
| RS485 buszra kell csatlakozni? | Ehhez RS485 illesztő kell, nem RS232 szintillesztő. |
| Hosszú kábel, zajos környezet vagy leválasztás kell? | Ilyen feladathoz leválasztott vagy ipari kommunikációs illesztő szükséges. |
Döntés előtt ellenőrizendő adatok
| Jellemző | Érték |
|---|---|
| Illesztési irány | TTL/LVTTL UART – RS232 |
| Tápfeszültség | 3,3 V – 5 V |
| RS232 csatlakozó | DSUB9 anya |
| TTL oldali csatlakozás | tűsor |
| Illesztő chip | SP3232EEN |
| LED visszajelzés | TX, RX, táp |
| Kivezetés | NYÁK-on szitázva |
| Maximális adatsebesség | 1Mbps |
| Galvanikus leválasztás | nincs |
Használati korlát és mikor ne ezt válaszd
Ne ezt válaszd, ha
- USB portot szeretnél közvetlenül RS232 portra alakítani.
- RS485 vagy Modbus RTU buszra kell csatlakoznod.
- több eszközös, buszos kommunikációt kell építeni egy közös érpáron.
- galvanikus leválasztás előírás a rendszerben.
- a céloldal nem RS232, hanem TTL UART szintű soros bemenet.
- a projektben a pontos maximális adatsebesség előírt, és azt a rendszertervben dokumentáltan kell igazolni.
- a DB9 lábkiosztás nem illeszkedik a célkábelhez vagy a célberendezés portkiosztásához.
Műhelytitok
A legtöbb soros illesztési hiba nem a chipnél kezdődik, hanem a három alapnál: TX/RX irány, közös GND, azonos kommunikációs paraméter. A LED-ek ezért nem dísznek vannak a panelen. Beüzemeléskor először táp, utána TX/RX aktivitás, végül adatértelmezés sorrendben haladj. Így gyorsan elválik, hogy elektromos bekötési hibáról vagy soros beállítási hibáról van szó.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Funkció | TTL/LVTTL UART – RS232 jelszintillesztés |
| Tápfeszültség | 3,3 V – 5 V |
| Kommunikáció | UART – RS232 |
| Logikai szint | TTL / RS232 |
| Csatornák száma | 2 |
| Illesztő chip | SP3232EEN |
| RS232 csatlakozó | DSUB9 / DB9 anya |
| Mikrokontroller oldali csatlakozás | tűsor |
| Jelzés | TX LED, RX LED, táp LED |
| Kivezetés | szitázva a NYÁK lapon |
| Maximális adatsebesség | 1 Mbps |
| Galvanikus leválasztás | nincs |
Csomag
- 1 × TTL-RS232 illesztő (DSUB-9, 3.3..5V) adapter NYÁK / DSUB9
- 1 × 5 pin tüskesor
- 1 × 10 pin tüskesor
