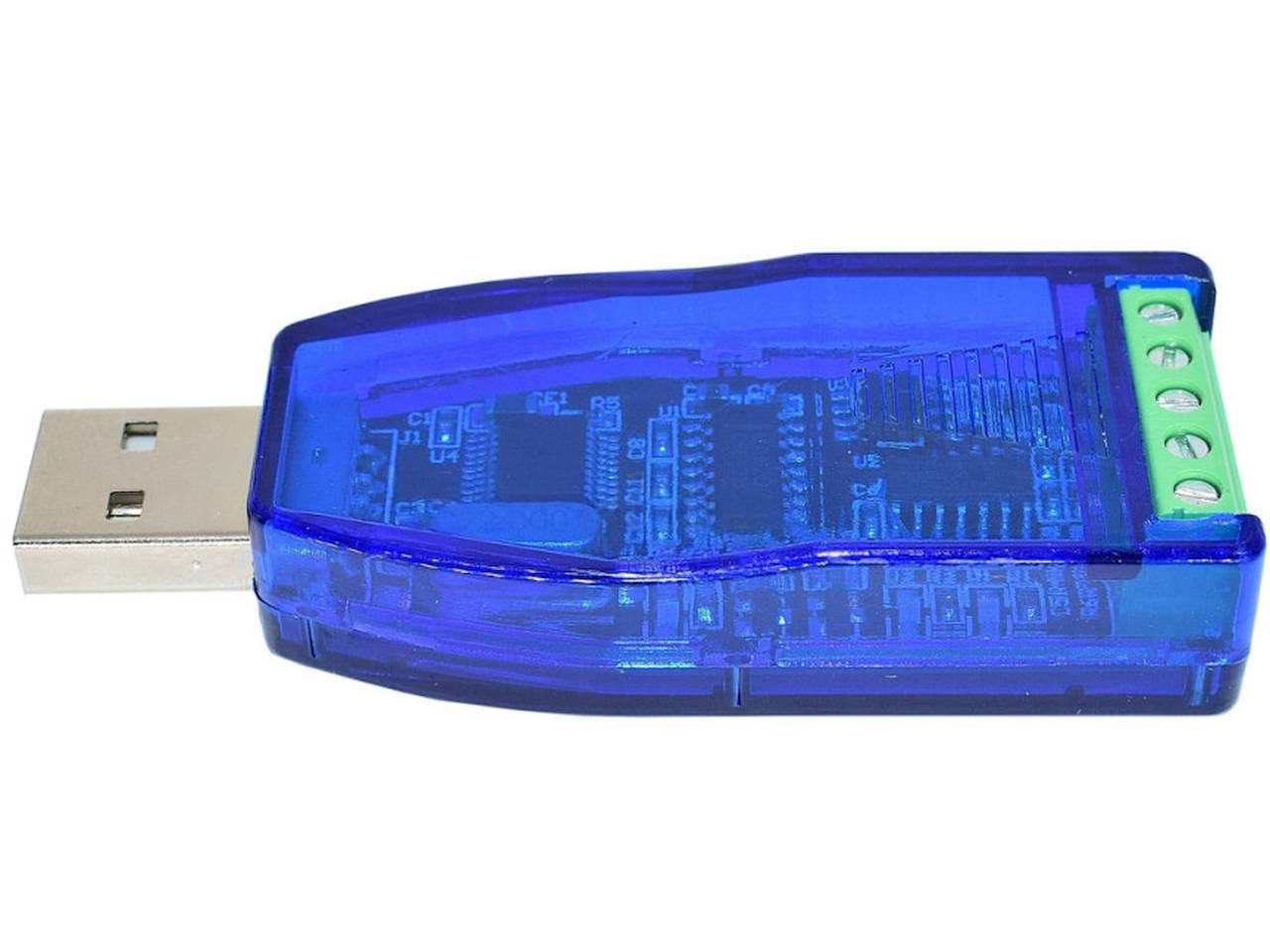

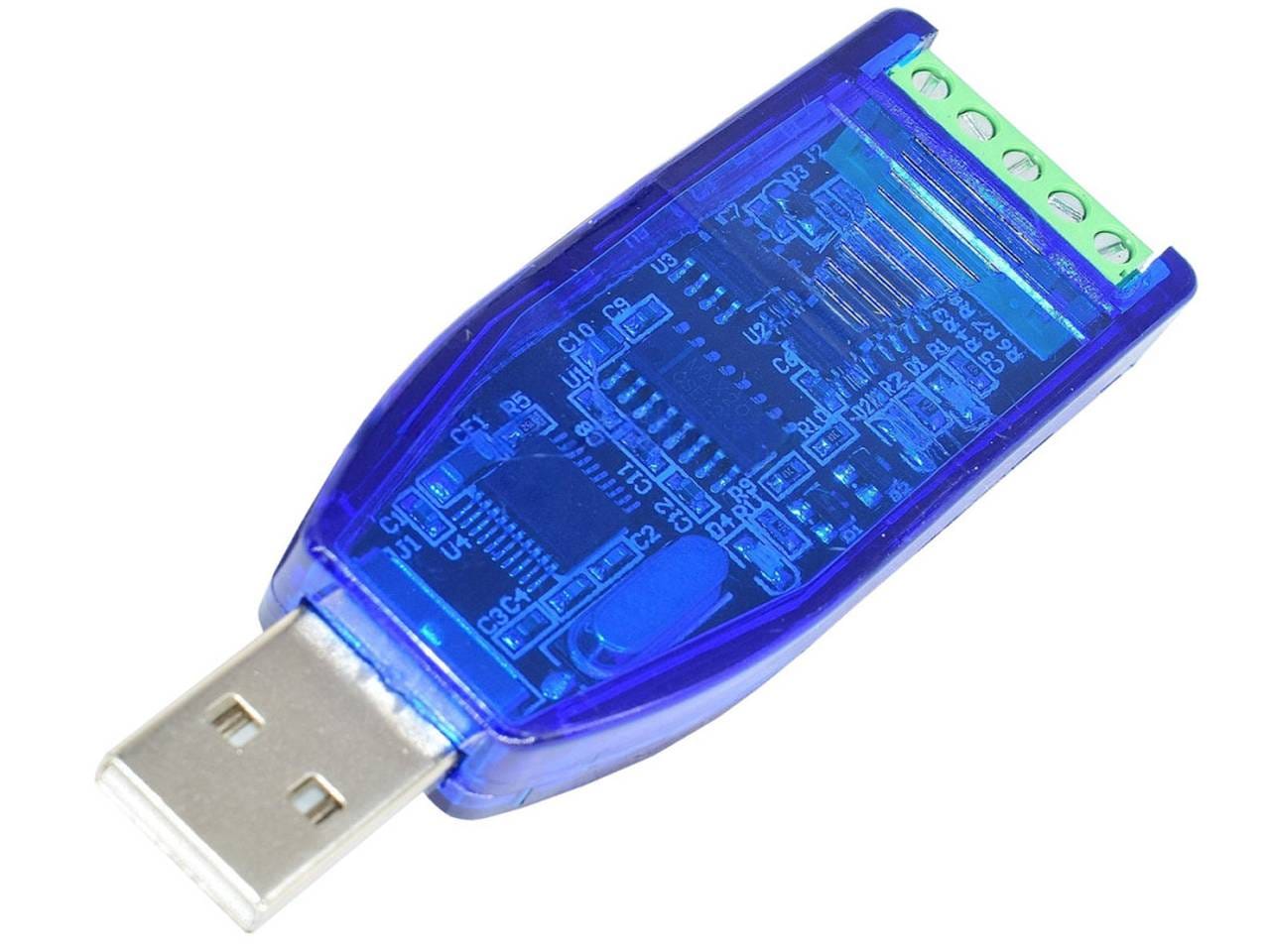

USB-RS485/RS232 illesztő (CH340)

Name: USB-RS485/RS232 illesztő (CH340)
Brand: TavIR
SKU: T56761
Price: 2750 HUF
Availability: InStock

2.750Ft (2.165Ft+ÁFA)

10 készleten

Cikkszám: T56761 Kategória: RS232, RS485 Márka: TavIR

Cikkszám: T56761

Leírás

Az USB RS485 RS232 illesztő CH340 alapú soros kommunikációs átalakító, amely számítógép és soros interfésszel rendelkező eszközök közötti adatcserére szolgál.
A termék USB oldalon virtuális soros portként működik, míg a kimeneti oldalon RS232 vagy RS485 fizikai réteget biztosít.

A megoldás olyan rendszerekben értelmezhető, ahol a számítógép közvetlen soros porttal nem rendelkezik, mégis szükséges klasszikus ipari kommunikációs szabványok használata.

A CH340 vezérlőre épülő kialakítás stabil, általánosan elfogadott interfészt biztosít fejlesztési, szerviz és üzemeltetési környezetben.

Működési elv

Az illesztő USB oldalon digitális adatátvitelt valósít meg, amelyet a CH340 vezérlő soros adatfolyammá alakít.
A vezérlő által előállított UART jel a kimeneti oldalon szintillesztésen megy keresztül, amely RS232 vagy RS485 szabványnak megfelelő elektromos jelszinteket biztosít.

RS485 módban a kommunikáció fél duplex, az adás és vétel időben elkülönül. A modul automatikusan kezeli az irányváltást, így a szoftveres oldalon nem szükséges külön vezérlés.

A kialakítás nem tartalmaz galvanikus leválasztást, ezért potenciálkülönbséggel terhelt ipari környezetben külső védelem alkalmazása indokolt.

Felhasználás

Modbus RTU eszközök paraméterezése PC-ről
RS485 buszos szenzorhálózat diagnosztikája
RS232 mérőműszerek adatgyűjtése
PLC szervizcsatlakozás ideiglenes kialakítása
Oktatási és laboratóriumi soros kommunikációs kísérletek

Az eszköz tipikusan olyan alkalmazásokban jelenik meg, ahol gyors, megbízható soros kapcsolat szükséges USB interfészen keresztül.

A CH340 vezérlő széles körben használt USB–soros megoldás, amelyhez stabil illesztőprogram-támogatás érhető el.

Műszaki jellemzők

PC illesztés: USB2.0 (1.1 és 3.0/3.1 kompatibilis),
Támogatás: Windows, Linux, MacOS,
Soros interfészek: RS232 duplex, RS485 fél duplex
Buszprotokoll: Modbus, Fieldbus, DMX512 (RS-485) és soros (RS-232)
Kimenet: RS-485 A/B line, RS-232 Tx/Rx/GND
UART sebesség: 75 bit/s – 115200 bit/s
Tápellátás: USB 5 V
RS485 buszlezárás: integrált
Visszajelzés: Tx és Rx LED
Galvanikus leválasztás: nincs
Működési hőfok: -40 °C .. + 85 °C,
Páratartalom: 20..90 RH% (nem kondenzálódó),
Az RS-232 és az RS-485 esetén a kimenetek kölcsönösen megjelennek, ugyanakkor egyidőben csak az egyik használható

Dokumentáció

CH340/CH341 driver

Csomag

1x USB – RS485/RS232 illesztő
A modul a 120 ohm lezárást és a lebegéskompenzálást tartalmazza!

További információk

Tömeg	0,035 kg
Méretek	8 × 4 × 1 cm
Cikkszám	T56761
Protokoll	RS485/ModBus, Soros(TxRx)
Tápfeszültség [V]	5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„USB-RS485/RS232 illesztő (CH340)” értékelése elsőként

Kérdés: Mire használható az USB-RS232/RS485 átalakító CH340 chippel?
Válasz: Ez a konverter lehetővé teszi számítógépek és mikrokontrollerek számára, hogy RS232 vagy RS485 alapú soros eszközökkel kommunikáljanak USB porton keresztül. Ideális megoldás ipari automatizáláshoz, Modbus eszközökhöz, adatgyűjtéshez vagy mikrokontrolleres projektekhez, ahol hagyományos soros interfészre van szükség.

Kérdés: Milyen operációs rendszerekkel kompatibilis ez az USB-s soros átalakító?
Válasz: A CH340 alapú USB-s RS232/RS485 konverter kompatibilis Windows (7/8/10/11), Linux (pl. Ubuntu, Debian, Raspberry Pi OS), valamint bizonyos macOS rendszerekkel is, megfelelő driver telepítése után.

Kérdés: Milyen típusú soros kommunikációra képes ez az adapter?
Válasz: Ez a modell képes RS232 és RS485 szabvány szerinti kétirányú soros kommunikációra. Az RS485 differenciális jellel működik, így hosszabb távon, zajos ipari környezetben is megbízható adatátvitelt biztosít.

Kérdés: Szükséges-e külön tápellátás a működtetéséhez?
Válasz: Nem, a modul teljes mértékben USB-ről táplált. Nincs szükség külön külső tápfeszültségre, így egyszerűen és gyorsan integrálható különféle rendszerekbe.

Kérdés: Hogyan történik a váltás RS232 és RS485 mód között?
Válasz: A váltás automatikusan történik. Ez gyors és rugalmas átkapcsolást tesz lehetővé az alkalmazástól függően.

Kérdés: Használható Arduino vagy Raspberry Pi projektekkel?
Válasz: Igen, teljes mértékben használható Arduino és Raspberry Pi rendszerekkel is, ahol RS232 vagy RS485 eszközöket szeretnél vezérelni vagy adatot gyűjteni. A CH340 chip széleskörű támogatottságának köszönhetően stabil működésre számíthatsz.

Kérdés: Hogyan történik a driver telepítése Windows rendszeren?
Válasz: A Windows általában automatikusan felismeri és telepíti a CH340 illesztőprogramot, de ha szükséges, manuálisan is telepíthető a gyártó hivatalos weboldaláról letöltött driver segítségével.

Kérdés: Használható Modbus RTU kommunikációra is?
Válasz: Igen, a CH340 alapú USB-RS485 átalakító ideális Modbus RTU protokollal működő eszközök számítógépes eléréséhez és vezérléséhez. A megfelelő szoftverrel és beállítással stabil és megbízható kapcsolat alakítható ki.

Kérdés: Mekkora a támogatott kábelhossz RS485 használat esetén?
Válasz: RS485 módban akár több száz méter (jellemzően 1 km körüli) kábelhossz is lehetséges megfelelő árnyékolás és lezárás esetén, így tökéletes megoldás ipari vagy kültéri rendszerekhez is.

Kérdés: Milyen csatlakozási lehetőségek vannak az eszközön?
Válasz: Az adapter rendelkezik USB-A csatlakozóval a számítógép felé, valamint csavaros sorkapcsokkal az RS232/RS485 interfészek csatlakoztatásához. Ez egyszerű és stabil vezetékezést biztosít.
