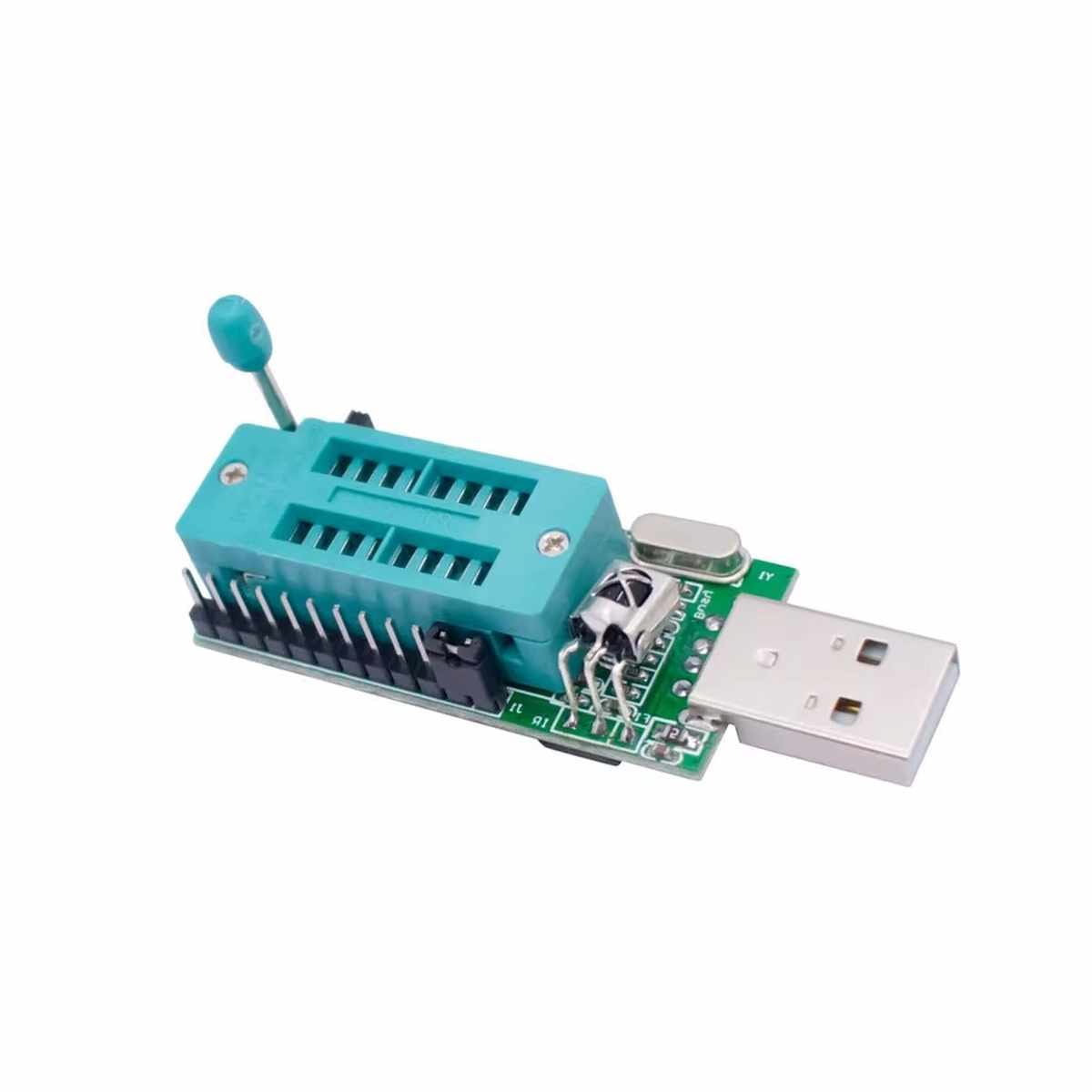

Technikai környezetben elhelyezett CH341A V1.7 programozó, SPI/I2C kommunikációra alkalmas flash chipekhez.

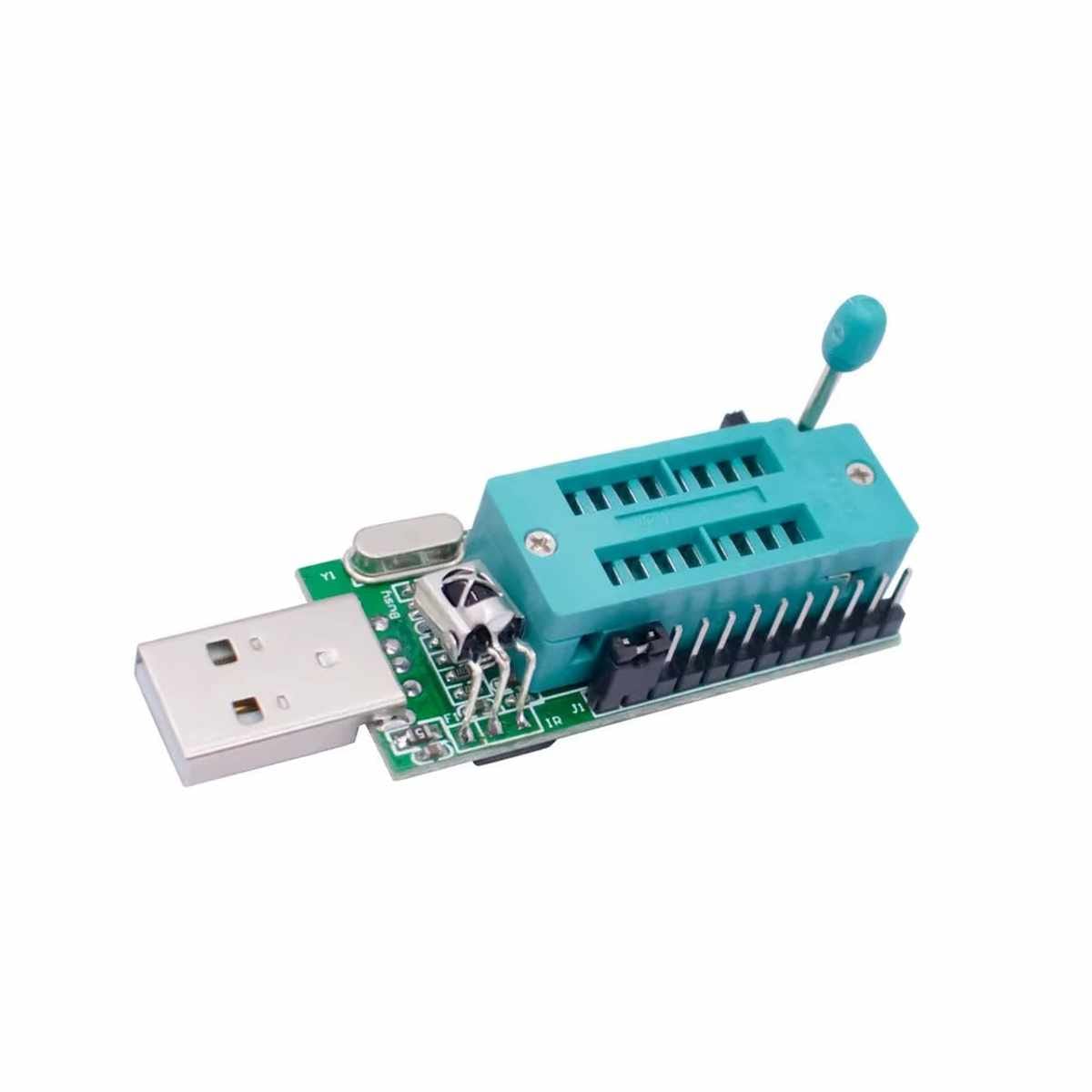

CH341A USB flash programozó készlet adapterlemezekkel és ZIF foglalattal, BIOS és firmware memóriákhoz.

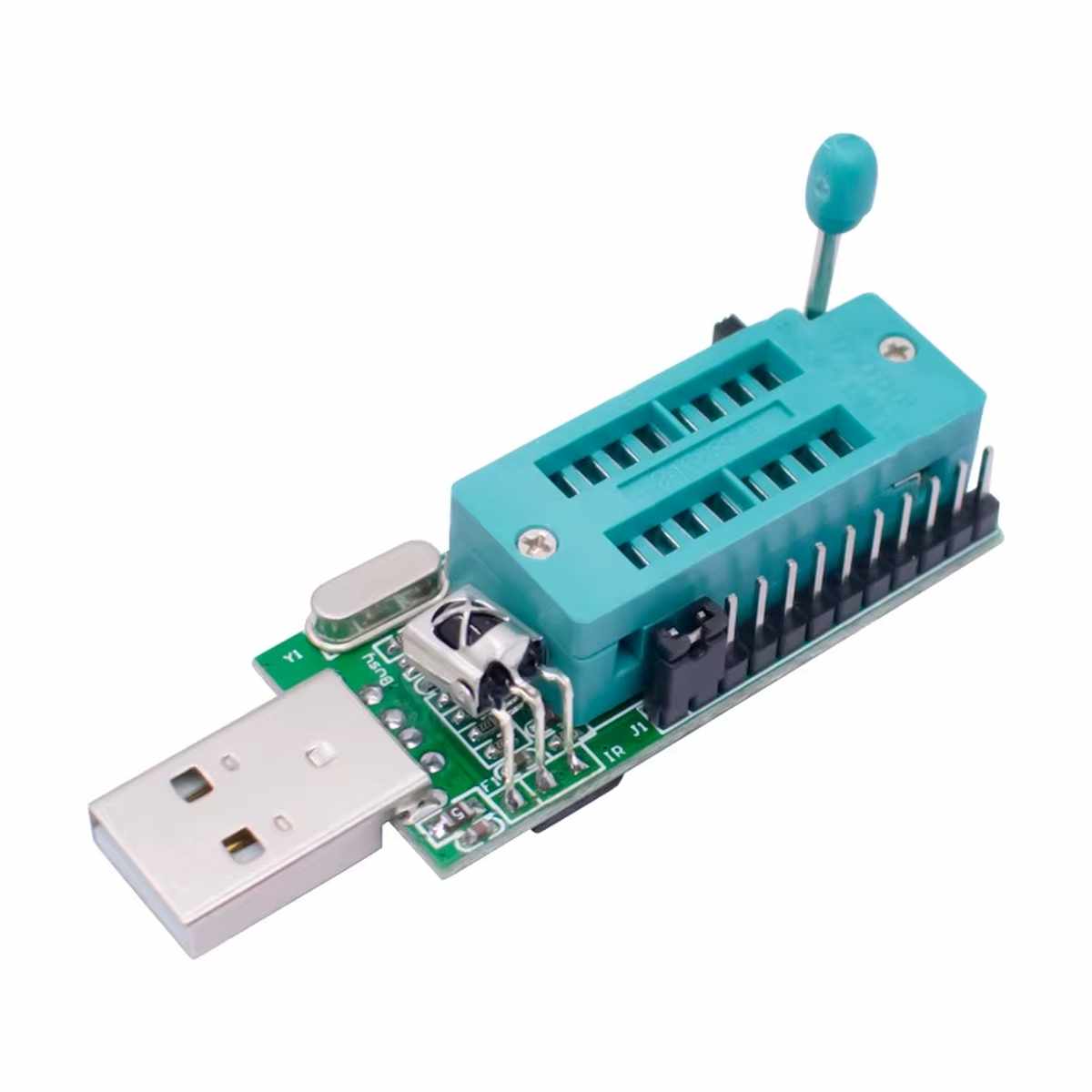

Flash memória javító és olvasó készlet, amit BIOS vagy vezérlőprogram hibák helyrehozására használnak

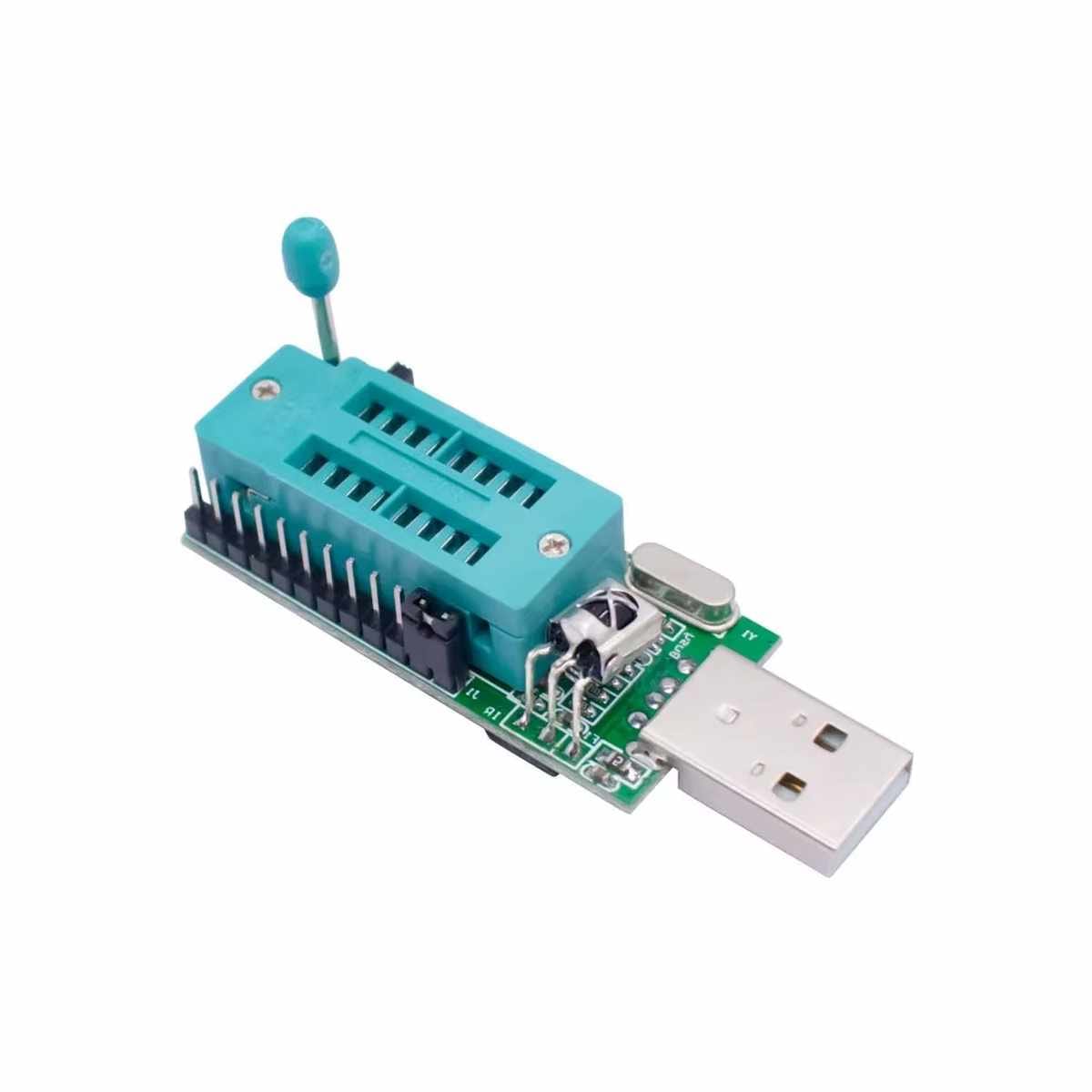

CH341A programozó készlet QFN, SOP és BGA adapterekkel – firmware fejlesztés és elektronikai hibakeresés céljára.

CH341A USB flash programozó készlet (24xx, 25xx, EEPROM/Flash, 1.8V….5V) [CH341A Programmer V1.7]

Name: CH341A USB flash programozó készlet (24xx, 25xx, EEPROM/Flash, 1.8V….5V) [CH341A Programmer V1.7]
Brand: TavIR
SKU: T27846
Price: 7990 HUF
Availability: InStock

7.990Ft (6.291Ft+ÁFA)

4 készleten

Cikkszám: T27846

Leírás

A CH341A Programmer V1.7 flash programozó készlet egy univerzális, manuális vezérlésű eszköz soros memóriák kezelésére. A programozó közvetlenül USB porton keresztül csatlakozik a számítógéphez, és adapterlapok segítségével többféle tokformát is támogat. A termék olyan rendszerekben hasznos, ahol a firmware közvetlen memóriahozzáféréssel történő mentése vagy visszaírása szükséges, például BIOS vagy beágyazott vezérlőprogram javítása esetén. A CH341A alapú programozó SPI/I2C buszon keresztül kommunikál a memóriával, és a tokfüggetlen adapterek révén rugalmasan illeszthető különböző hardverkörnyezetekhez.

Ha az áramkörben beforrasztott állapotban kell programozni (és a környező hardware nem zavarja a programozást), akkor a csipeszes átalakítóval is rá lehet a SOIC-8 lehet chipekre csatlakozni. A csipeszek pedig a DIP illesztőn át a programozóval kommunikálhatnak. Fontos! Beforrasztott, áramkörben levő chipek esetén az áramköri leválasztást/izolációt az alaplap/célhardware kell hogy biztosítsa! Beforrasztott IC esetén a programozás nem garantált!!!! Kiforrasztás és önálló programozás a célravezető megoldás!

Windows, Linux és OSX támogatással rendelkezik.

A termék használata alapvető műszaki ismereteket feltételez, ugyanakkor dokumentált környezetben oktatási és hobbi célra is alkalmazható.

Felépítés

A programozó USB-ről kap tápellátást és adatkapcsolatot, a CH341A vezérlő pedig SPI, I2C vagy Microwire jelekké alakítja az adatfolyamot. A memóriák a beépített ZIF foglalatba vagy adapterlemezekre helyezve csatlakoznak. A kimeneti feszültség kapcsolóval állítható, amely különösen fontos alacsony feszültségű flash memóriák esetén. A vezérlés teljes egészében szoftveres oldalon történik, a programozási idő és megbízhatóság a memória típusától és a beállításoktól függ.

Az eszköz manuális, pontszerű beavatkozásokra alkalmas, nem folyamatos vagy automatizált programozásra.

Tippek

Alaplap BIOS SPI flash mentése és visszaírása
Hibás firmware helyreállítása kiforrasztott memórián
Beágyazott vezérlők flash tartalmának módosítása
Különböző tokformájú memóriák összehasonlító tesztelése
Elektronikai oktatás és diagnosztikai gyakorlat

A CH341A készlet különösen ott előnyös, ahol többféle tokméret kezelése szükséges egyetlen programozóval. A CH341A programozó széles körben dokumentált és közösségileg támogatott eszköz.

Műszaki jellemzők

Interfész: USB
Vezérlő IC: CH341A
Kommunikációs módok: SPI, I2C, Microwire
Kimeneti feszültség: 1.8 V, 2.5 V, 3.3 V, 5 V
Beépített foglalat: ZIF, 8 és 16 lábú tokokhoz
Adapterek: SOP8, SOP16, QFN8, BGA24
Programozás: manuális, szoftvervezérelt

Dokumentáció

Csomag

1x CH341A USB programozó ZIF foglalattal
1x SOP8 és SOP16 adapterlemez
1x QFN8 adapterlemez
1x BGA24 adapterlemez
1x 93xx adapterlemez
1x 45xx adapterlemez
2x Tűsor készlet
1x DIP8 tesztfoglalat

További információk

Tömeg	0,07 kg
Méretek	9 × 8 × 3 cm
Cikkszám	T27846
Protokoll	Egyedi, I2C/IIC/TWI, SPI
Tápfeszültség [V]	3.3V, 5V

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„CH341A USB flash programozó készlet (24xx, 25xx, EEPROM/Flash, 1.8V….5V) [CH341A Programmer V1.7]” értékelése elsőként

Kérdés: Mire való a CH341A SPI programozó, és milyen chipekkel kompatibilis?
Válasz: A CH341A egy USB-s flash programozó eszköz, amely főként SPI, I2C és UART interfésszel rendelkező EEPROM és BIOS chipek olvasására, írására, törlésére alkalmas. Támogatott típusok közé tartoznak a 24xx, 25xx, 93xx, 45xx sorozatok, például a W25Q64FW és W25Q128FW chipek is.

Kérdés: Mikor jó választás a CH341A V1.7 verzió használata?
Válasz: Akkor ideális választás, ha alacsony költségű, hordozható, többfeszültséges BIOS vagy EEPROM programozóra van szükség. Különösen ajánlott hibás BIOS visszaállításához, alaplapok és routerek firmware mentéséhez vagy Coreboot programozáshoz.

Kérdés: Milyen operációs rendszeren működik a CH341A programozó?
Válasz: Támogatott Windows (XP-től 10-ig), Linux és néhány esetben macOS rendszeren is. A gyártó által ajánlott szoftverek: AsProgrammer (optimált verzió), NeoProgrammer és a CH341 USB Programmer.

Kérdés: Hogyan lehet beállítani a kívánt működési feszültséget (pl. 1.8V, 3.3V)?
Válasz: A feszültség a K1-es kapcsolóval állítható a programozó panelen. A pozíciók megfelelnek: 1.8V, 2.5V, 3.3V (alapértelmezett), 5V. Fontos, hogy csak áramtalanított állapotban állítsuk, különben chip vagy USB-port sérülést okozhat.

Kérdés: Hogyan történik a chip behelyezése a programozóba?
Válasz: A chipet a 16 pines ZIF foglalatba kell helyezni, az 1-es láb jelölésére figyelve. Egyes chiptípusokhoz (pl. 93xx, 45xx) speciális adapterlap szükséges, mert a lábkiosztásuk eltér. A manuál képekkel illusztrálja a pontos elhelyezést.

Kérdés: Mi a teendő, ha a programozó nem ismeri fel a chipet vagy hibát jelez az írás során?
Válasz: Ellenőrizd a feszültségbeállítást (pl. a W25Q64FW csak 1.8V-on működik stabilan), a chip helyes irányát és érintkezését. Ha AsProgrammer-t használsz, próbáld meg alternatív szoftverrel is, mint például a NeoProgrammer. Használj rövid (max. 10 cm-es) csatlakozókábelt a stabilitás érdekében.

Kérdés: Milyen típusú adapterlapokat támogat a CH341A V1.7 programozó?
Válasz: Támogatja a QFN8, BGA24, DIP8, SOP8 adaptereket, valamint flip-top típusokat is. Ezekkel akár LQFP128 chipek (pl. KB9012) is programozhatók, megfelelő kábelezéssel. Az adapterek között van univerzális és chip-specifikus verzió is.

Kérdés: Használható a CH341A infravörös kódok mérésére is?
Válasz: Igen, a beépített infravörös (IR) funkcióval és a mellékelt RC Analyzer Fix szoftverrel távirányítók kódjai olvashatók ki TTL interfészen keresztül. A méréshez a J1 csatlakozón a 3-as és 4-es lábat kell rövidre zárni.

Kérdés: Milyen gyakori hibák fordulnak elő, és hogyan lehet ezeket elhárítani?
Válasz: Tipikus hibák közé tartozik a: “checksum error 00000000”, “Connection to CH341 Programmer Error (-1)”, vagy hogy a feszültség nem a beállított értéket adja. Ezekre megoldás lehet a driver újratelepítése, feszültség újrakalibrálása, vagy chip újrahelyezése. Lásd: VI. fejezet.
