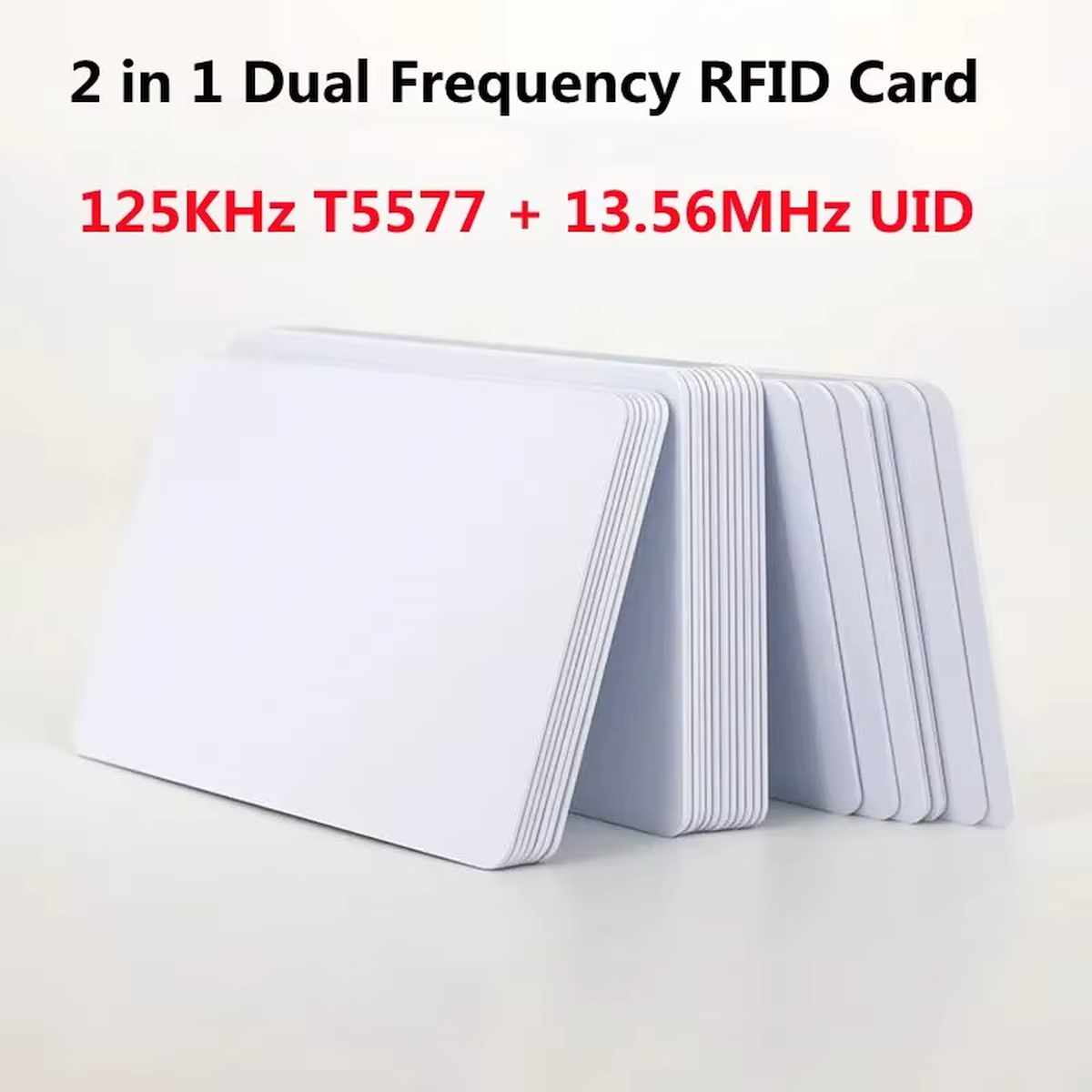

Dual-Chip RFID kártya 125 kHz T5577/EM4305 + 13,56 MHz újraírható UID (IC+ID)

Leírás

A Dual-Chip RFID kártya 125 kHz T5577/EM4305 + 13,56 MHz újraírható UID (IC+ID) olyan RFID azonosító kártya, amely egy fizikai hordozóban két külön RFID világot kezel: a 125 kHz-es alacsony frekvenciás oldalt és a 13,56 MHz-es magas frekvenciás oldalt. Ez akkor hasznos, amikor régebbi LF beléptető vagy azonosító rendszer mellett újabb HF/NFC közeli rendszerrel is dolgozni kell, de a cél nem két külön kártya hordása, hanem egy közös teszt- vagy azonosítóhordozó használata. A Dual-Chip RFID kártya 125 kHz T5577/EM4305 + 13,56 MHz újraírható UID (IC+ID) nem készre programozott beléptetőkártya. Olyan újraírható RFID adathordozó, amelynek tartalma megfelelő író-olvasó eszközzel módosítható. A 125 kHz-es oldal T5577/EM4305 alapú LF környezetben használható, a 13,56 MHz-es oldal pedig ISO 14443 kompatibilis, újraírható UID-es RFID környezethez kapcsolódik.

A döntő kérdés nem csak az, hogy a rendszer 125 kHz-et vagy 13,56 MHz-et használ-e. Azt is tisztázni kell, hogy az adott olvasó milyen chipet, milyen kódolást, milyen UID-kezelést és milyen jogosultsági modellt fogad el. A Dual-Chip RFID kártya 125 kHz T5577/EM4305 + 13,56 MHz újraírható UID (IC+ID) fejlesztéshez, oktatáshoz, kompatibilitási próbához és beléptető rendszerek műhelytesztjéhez illik, nem magas biztonságú, másolásvédett azonosítás kiváltására.

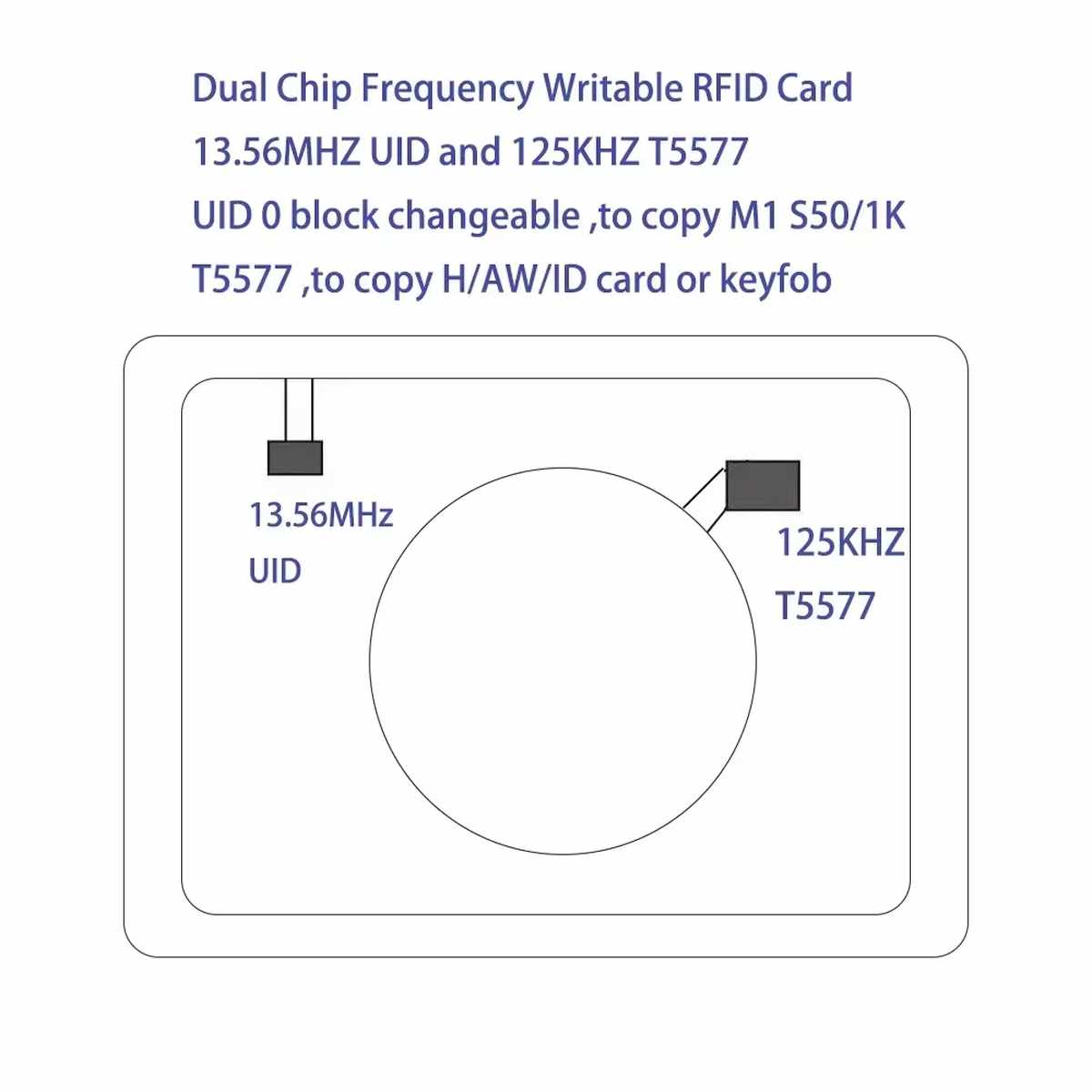

Az első korlát: a két RFID rész nem egy közös, intelligens biztonsági alrendszer. Két külön chip dolgozik egy kártyatestben. A 125 kHz-es olvasó az LF oldalt látja, a 13,56 MHz-es olvasó a HF oldalt látja, a két oldal nem cserél adatot egymással.

Azaz a Dual-Chip RFID kártya 125 kHz T5577/EM4305 + 13,56 MHz újraírható UID (IC+ID) egy passzív, kétfrekvenciás RFID kártya, amely 125 kHz-es T5577/EM4305 oldalt és 13,56 MHz-es újraírható UID oldalt tartalmaz egy közös fizikai kártyában.

Működés és beépítés

A Dual-Chip RFID kártya 125 kHz T5577/EM4305 + 13,56 MHz újraírható UID (IC+ID) nem kap külön tápfeszültséget. A működéshez szükséges energiát az RFID olvasó által létrehozott elektromágneses térből veszi fel. Ez a gyakorlatban azt jelenti, hogy az olvasási távolságot, az írás megbízhatóságát és a felismerést mindig az adott olvasó antennája, teljesítménye, frekvenciája és protokolltámogatása határozza meg.

A 125 kHz-es oldal az alacsony frekvenciás beléptető és azonosító környezetekhez tartozik. Itt a T5577/EM4305 rész akkor használható, ha az író-olvasó támogatja az ilyen újraírható LF kártyák kezelését. Ez a rész külön kezelendő a 13,56 MHz-es oldaltól.

A 13,56 MHz-es oldal ISO 14443 kompatibilis, újraírható UID-es RFID rész. Ezt HF RFID/NFC közeli olvasók érzékelik, amennyiben az adott olvasó és szoftver kezeli az ilyen típusú kártyát. Ez a rész sem teszi a kártyát titkosított, magas biztonsági szintű azonosítóvá.

A beépítés itt nem mechanikai szerelést jelent, hanem rendszerbe illesztést: az olvasót, az íróprogramot, a vezérlőt és a jogosultságkezelést úgy kell összeállítani, hogy az adott frekvenciát és chipoldalt kezelje. Egy Arduino, ESP32 vagy Raspberry Pi alapú próbakörnyezetben a kártya szerepe a tesztazonosító, nem a komplett biztonsági megoldás.

Felhasználási példák

A Dual-Chip RFID kártya 125 kHz T5577/EM4305 + 13,56 MHz újraírható UID (IC+ID) használható

• olyan műhelyteszthez, ahol 125 kHz-es és 13,56 MHz-es olvasót is próbálni kell.
• prototípus beléptető rendszer fejlesztésekor, amikor a vezérlőszoftver azonosítófogadását kell vizsgálni.
• oktatási RFID feladatokban, ahol a két frekvenciatartomány különbségét kell bemutatni.
• karbantartási környezetben próbaazonosítóként, ha a rendszer elfogad újraírható RFID hordozót.
• RFID olvasók és firmware-ek kompatibilitási vizsgálatához.
• olyan átállási helyzetben, ahol egy régi 125 kHz-es rendszer és egy újabb 13,56 MHz-es rendszer párhuzamosan van jelen.
• mikrokontrolleres RFID projektekben tesztkártyaként, ha a projekt célja az olvasási és azonosítási folyamat vizsgálata.

Kompatibilitás és beüzemelés

Döntés előtt ellenőrizendő adatok

Használati korlátok és mikor ne ezt válaszd

Ne válaszd a Dual-Chip RFID kártya 125 kHz T5577/EM4305 + 13,56 MHz újraírható UID (IC+ID) terméket, ha:

• magas biztonsági szintű, kriptográfiai hitelesítést használó beléptető rendszerhez keresel végleges azonosítót.
• a rendszer kizárólag gyári, fix, nem módosítható UID-es kártyát fogad.
• bankkártya, fizetési kártya vagy titkosított tranzakciós azonosító pótlása a cél.
• jogilag védett azonosító jogosulatlan másolására keresel eszközt.
• egyetlen olvasási művelettel egyszerre szeretnéd kezelni a 125 kHz-es és a 13,56 MHz-es oldalt.
• a meglévő olvasód nem támogatja a T5577/EM4305 vagy az újraírható UID-es 13,56 MHz-es kártyák kezelését.

Műhelytitok vagy műhelymegfigyelés

RFID teszteknél gyakori hiba, hogy a kártya frekvenciáját és a kártya biztonsági modelljét egy kalap alá veszik. Attól, hogy egy olvasó 13,56 MHz-es kártyát érzékel, még nem biztos, hogy az adott UID-kezelést is elfogadja. Ugyanez igaz a 125 kHz-es oldalra is: az LF frekvencia önmagában kevés, a chip és az emulált formátum is számít.

A Dual-Chip RFID kártya 125 kHz T5577/EM4305 + 13,56 MHz újraírható UID (IC+ID) akkor ad jó műhelyértéket, ha próbakártyaként kezeled. Először az olvasást kell stabilizálni, utána jöhet az írás, végül a jogosultságkezelés. Fordított sorrendben sok idő elmegy olyan hibákra, amelyek nem a kártyából, hanem az olvasó vagy a szoftver támogatásából erednek.

Műszaki jellemzők

Csomag

• 1 × Dual-Chip RFID kártya 125 kHz T5577/EM4305 + 13,56 MHz újraírható UID (IC+ID)
