Van az a pillanat, amikor az AVR mikrokontroller már bent ül a panelen, a projekt haladna tovább, te pedig csak annyit szeretnél: gyorsan feltenni egy új firmware-t, bootloadert írni, vagy helyrerakni egy elrontott beállítást. Nem kiforrasztani. Nem szenvedni. Nem új lapot építeni.

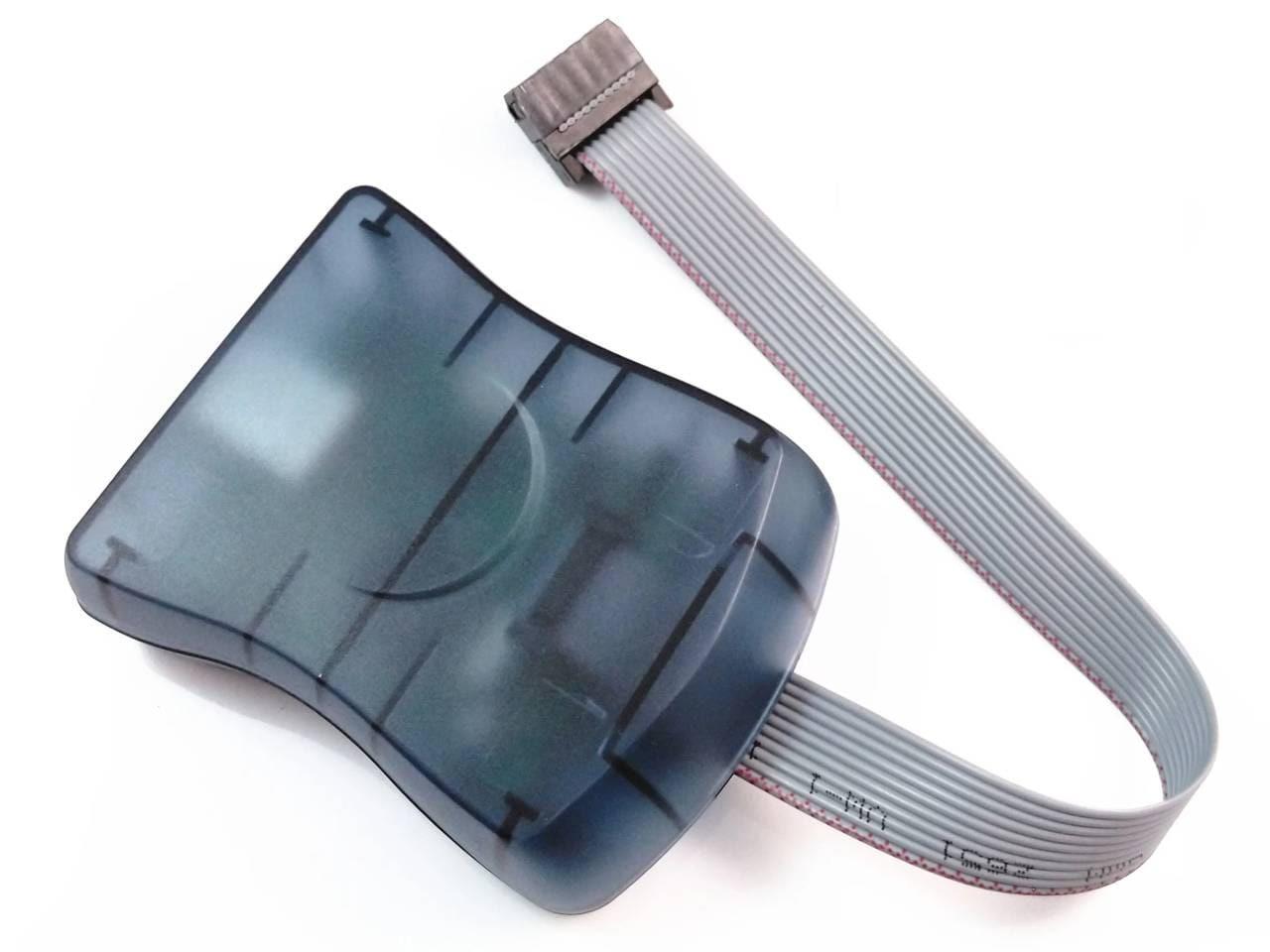

Pont erre való ez az STK500 v2 AVR ISP programozó.
USB-n csatlakoztatod a géphez, rákötöd a céláramkör ISP csatlakozójára, és már írhatod is a mikrokontrollert közvetlenül a kész áramkörben. Ez különösen hasznos fejlesztésnél, hibakeresésnél, bootloader-helyreállításnál és gyártás előtti végső firmware-feltöltésnél.
Mire használhatod a gyakorlatban?
- Bootloader újraírására:
amikor egy Arduino-kompatibilis AVR vezérlő már nem úgy viselkedik, ahogy kellene, és vissza akarod rakni a bootloadert. - Firmware frissítésre a kész panelen:
amikor a mikrokontroller már be van építve, de módosítani kell a programot. - Hibakeresésre:
amikor nem vagy biztos benne, hogy a kód, a fuse bitek vagy a korábbi feltöltés okozza a gondot. - Prototípusok gyors újraprogramozására:
amikor egymás után több verziót próbálsz, és nem akarsz minden körben kerülőutakat. - Gyártás előtti firmware-feltöltésre:
amikor a készülő eszközökre még a végleges programot kell ráírni. - Oktatáshoz és hobbi projektekhez:
amikor szeretnéd megérteni, hogyan történik az AVR-ek alacsony szintű programozása a gyakorlatban.
Mi az előnye?
- Nem kell kiforrasztanod a mikrokontrollert – ez időt spórol, és kisebb eséllyel teszed tönkre a panelt.
- Szabványos csatlakozásokat kapsz – ISP10 és ISP6, vagyis könnyebben illeszthető különböző AVR projektekhez.
- Ismert eszközként használható – AVRDUDE és Atmel Studio környezetben is jól használható.
- Fejlesztői helyzetekre való – amikor nem elmélet kell, hanem egy működő eszköz az asztalodra.
Hogyan működik – röviden?
A programozó USB-n keresztül kommunikál a számítógéppel, és ISP kapcsolaton át éri el az AVR mikrokontrollert a céláramkörben.
Egyszerűen fogalmazva: a gépedről közvetlenül rá tudod írni a firmware-t a panelen lévő vezérlőre.
A legtöbb esetben AVRDUDE vagy Atmel Studio alatt használják, STK500v2 eszközként.
Fontos: ezt érdemes tudni vásárlás előtt
Ez a programozó nem táplálja meg a céláramkört. Vagyis a programozandó panelnek külön tápellátás kell. Ez azért fontos, mert ha a céláramkör nincs megfelelően megtáplálva, vagy a logikai szintek nem illeszkednek jól, a programozás nem fog sikerülni.
Kinek?
Ez a programozó jó választás lehet neked, ha:
- AVR mikrokontrollerekkel dolgozol,
- saját fejlesztőpanelt építesz,
- Arduino bootloadert írnál újra,
- hibát keresel egy már összerakott áramkörön,
- sorozatgyártás előtt firmware-t töltenél fel,
- nem csak “feltölteni” akarsz valamit, hanem tényleg kézben tartanád a programozási folyamatot.
Ez nem egy látványos kütyü, hanem egy olyan eszköz, amit akkor kezdesz igazán értékelni, amikor nem akarod szétszedni a fél projektet csak azért, hogy újraírj egy AVR mikrokontrollert.
Ha fejlesztesz, javítasz, bootloadert írsz vagy firmware-t frissítesz, ez a programozó pontosan arra való, hogy a munkát gyorsabban és kevesebb kerülővel végezd el.
Kinek nem ez a legjobb választás?
Ha kifejezetten csak hagyományos Arduino sketch feltöltésre keresel egyszerű megoldást, akkor ez az eszköz valószínűleg több, mint amire szükséged van. Ez inkább akkor erős, amikor alacsonyabb szinten akarsz belenyúlni a rendszerbe. Előnye viszont, hogy az elrontott Arduino bootloader újraírható vele UNO, Mega, Leonardo esetén!
Kipróbált kompatibilitás
A programozó megbízhatóan működik az alábbi rendszerekkel:
- Arduino IDE (AVRISP/STK500 programozóként választható)
- AVRDUDE parancssoros programozóeszköz (stk500/stk500v2 protokoll)
- Atmel Studio / Microchip Studio hivatalos fejlesztői környezet
- Windows 7…11 (CH340 driver szükséges)
- Linux és macOS rendszereken is működik manuális beállítással
Műszaki adatok
- Típus: STK500 v2 kompatibilis AVR ISP programozó
- Kapcsolat a számítógéppel: USB (Virtuális sorosport)
- Illesztő: CH340
- Programozási kapcsolat: ISP / SPI
- Támogatott mikrokontrollerek: ATtiny2313, ATmega48/88/168/328, ATmega8U2, ATmega16, ATmega128, ATmega2560 stb.
- Támogatott protokoll: STK500 v2

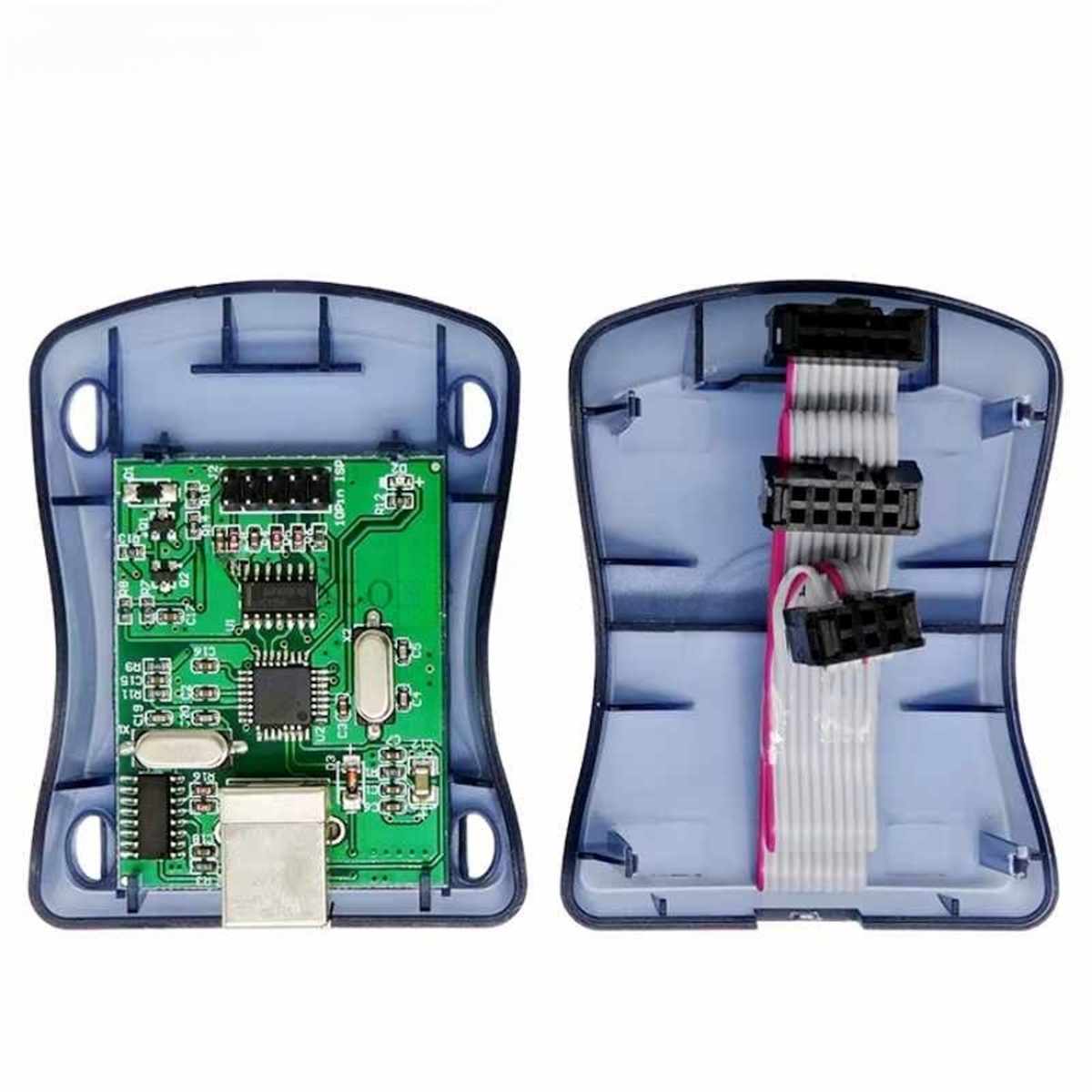

- Csatlakozók: ISP10, ISP6
- Támogatott cél: AVR8 mikrokontrollerek
- Tápellátás: USB a programozóhoz
- Céláramkör tápellátása: külön szükséges
- Tápfeszültség kimenet: nincs
- Visszajelzés: LED állapotjelzés

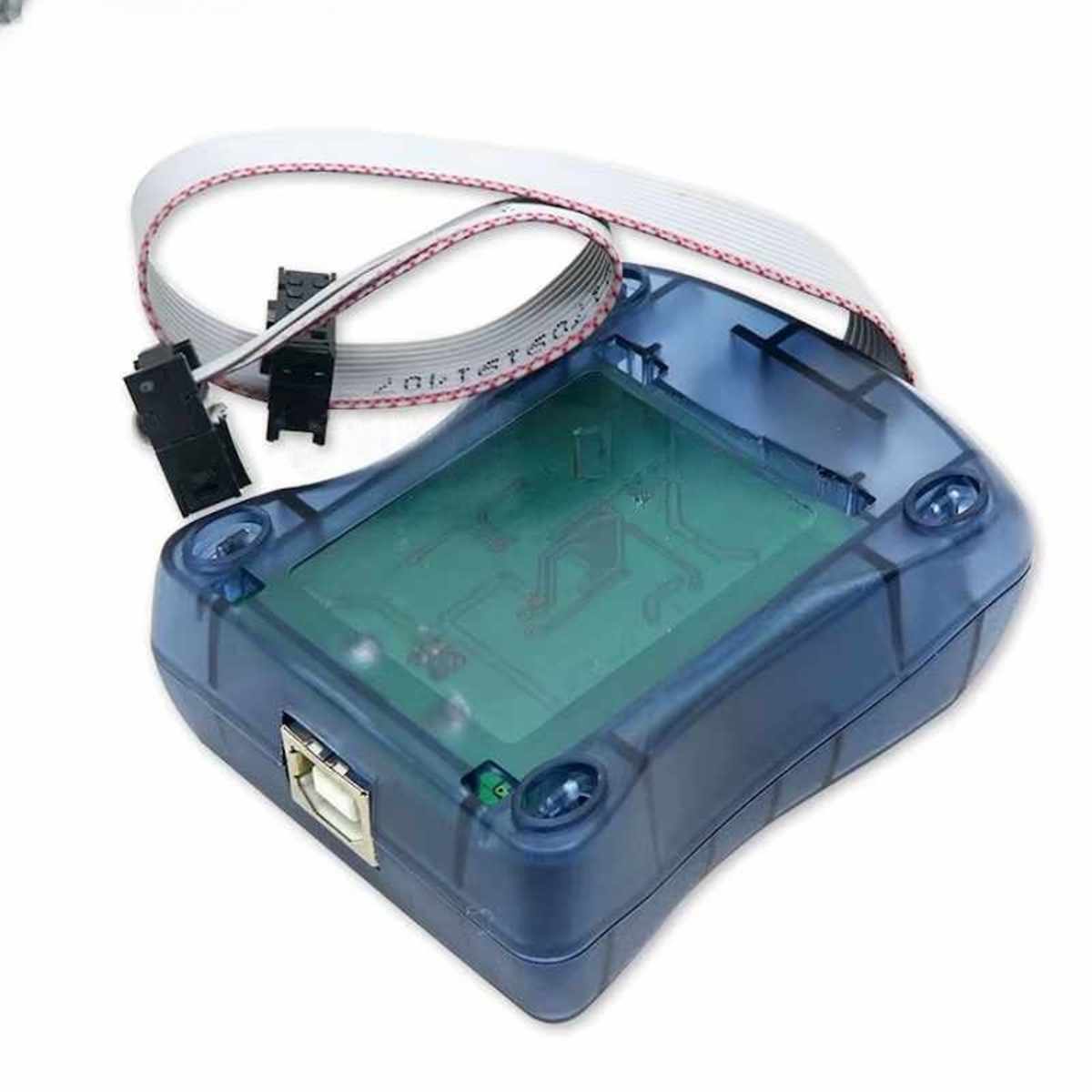

- Méretek: kb. 55 × 45 × 15 mm (ház)
- Szoftveres kompatibilitás: Arduino IDE, Atmel/Microchip Studio, AVRDUDE, stb.
Dokumentáció
- Telepítő és programozó szoftverek
- CH340/CH341 driver
- CH340 driver letöltés Windows rendszerre [wch]
- Microchip Studio (korábbi Atmel Studio) [microchip]
- Bootloader visszaállítása AVR ISP-vel [tavir]
- AVRDUDE nyílt forráskódú programozó eszköz [github.com]

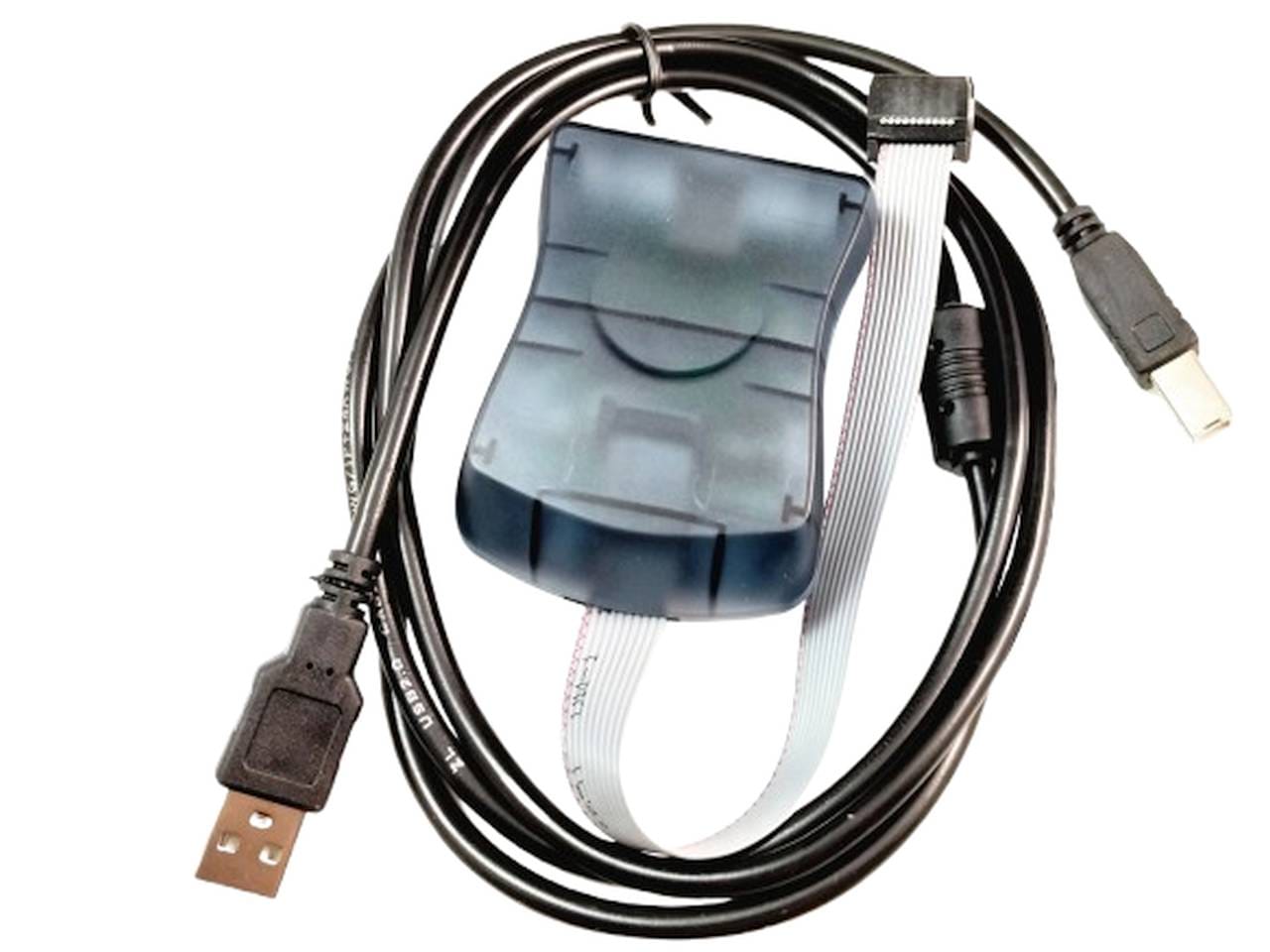

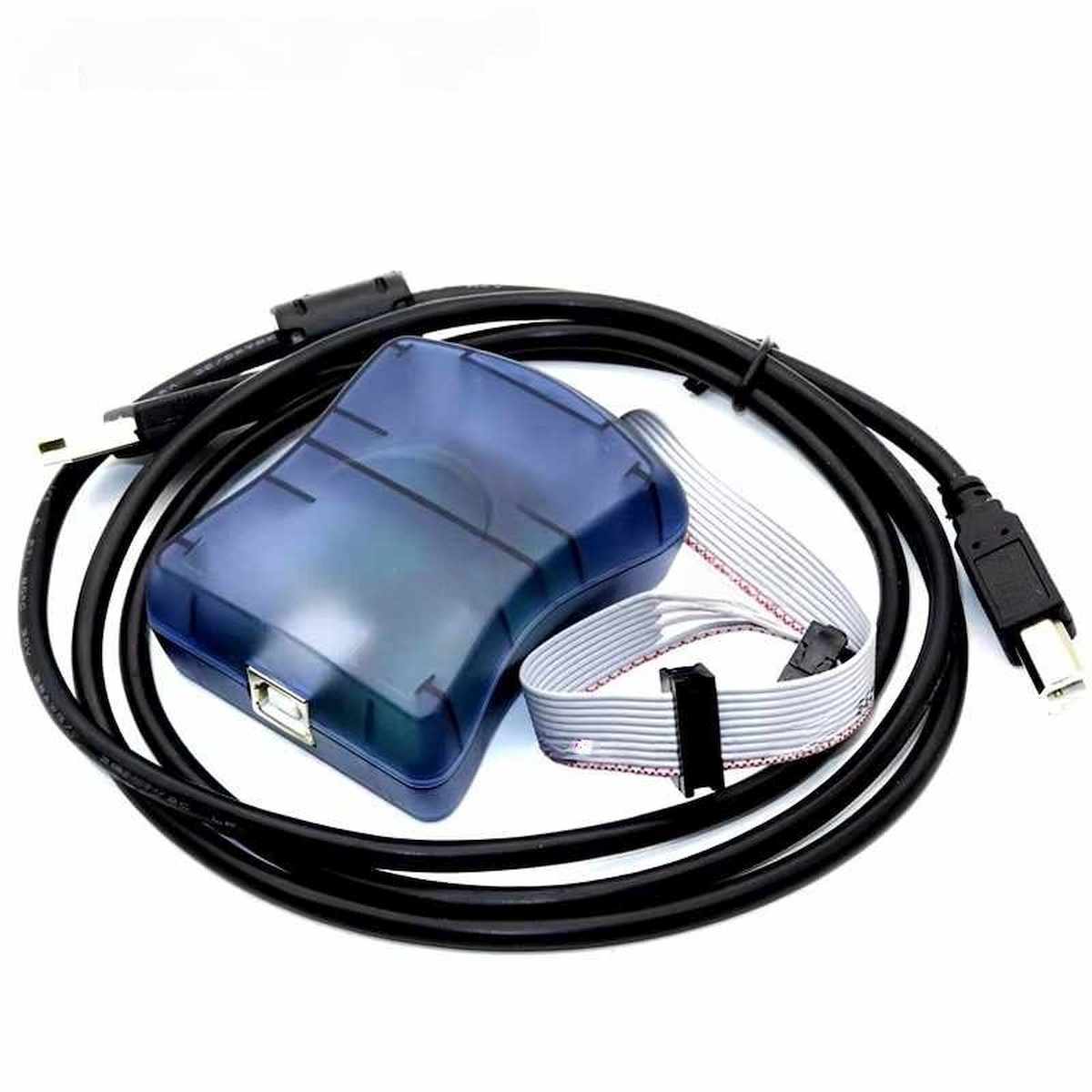

Csomag tartalma
- 1 db STK500 v2 programozó
- 1 db USB kábel
