8 ohmos, 2W-os, 2535 méretű ultra-vékony hangszóró, 1.25 mm-es csatlakozóval, DIY elektronikai projektekhez.

Ultra-vékony, dobozos kialakítású 8 ohm 2W hangszórópár, ideális beépített hangprojektekhez, 2535-ös formátummal.

Mini hangszóró (8R/2W/3525, JST GH-1.25)

Name: Mini hangszóró (8R/2W/3525, JST GH-1.25)
Brand: TavIR
SKU: T88545
Price: 580 HUF
Availability: InStock

580Ft (457Ft+ÁFA)

10 készleten

Cikkszám: T88545

Leírás

Ez a kis teljesítményű, 4 ohm impedanciájú hangszóró egy teljes sávú (full-range) audio-kimeneti eszköz, amely akár 3 W névleges teljesítményt képes kezelni kis méret és alacsony fogyasztás mellett. Tipikusan elektronikai DIY rendszerek, hordozható eszközök, vezérlőpanelek vagy beágyazott audio-projektek hangszórójaként használatos, ahol a cél a tiszta közép- és magas hangok reprodukálása kis helyen.

Működés

A 4 Ω jelölés az elektromos társított impedanciára utal, amely meghatározza, hogyan illeszkedik ez a hangszóró az erősítő kimenetéhez. Az alacsonyabb impedancia több áramot enged a hangszóró tekercsébe, így nagyobb hangnyomást képes produkálni ugyanakkora feszültségen, mint magasabb impedanciájú változatok. A 3 W névleges teljesítmény azt jelenti, hogy hosszabb ideig képes kiszolgálni a bemeneti jelet anélkül, hogy túlmelegedne. A frekvenciaátvitel jellemzően 100 Hz–15 kHz, ami a közép- és magas frekvenciasávok reprodukálására elegendő sok általános alkalmazásban.

A hangszóró membránja elektromágneses elven működik: a tekercsen átfolyó audiojelet a mágneses tér a membrán mozgatására készteti, így mechanikai rezgéseket hoz létre, amelyek a levegőben hanghullámokká alakulnak. Ez a konstrukció megfelelő kompromisszumot kínál hangminőség és méret között, kis DIY eszközökben ideális.

Fizikai kialakítás és csatlakozás

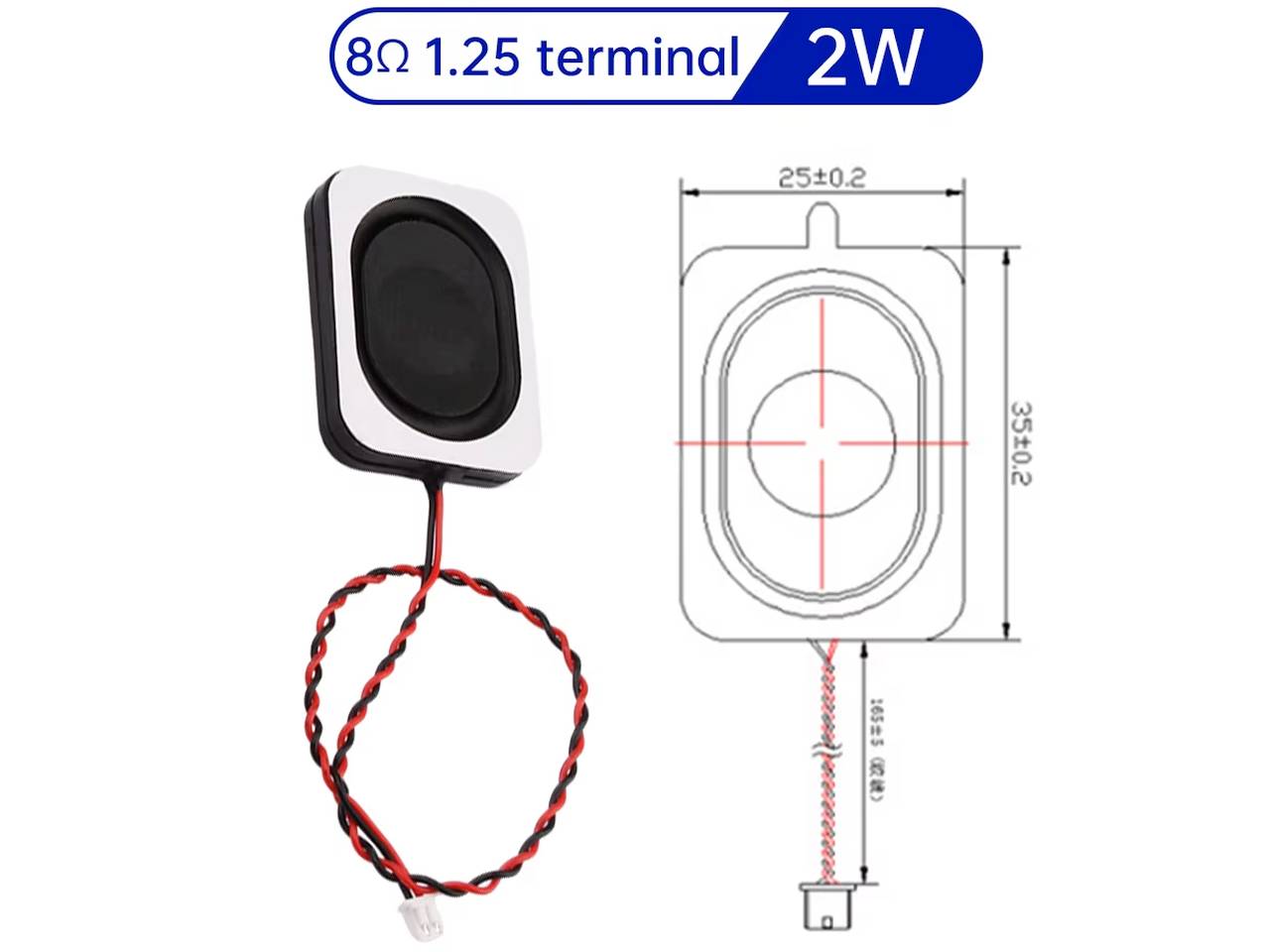

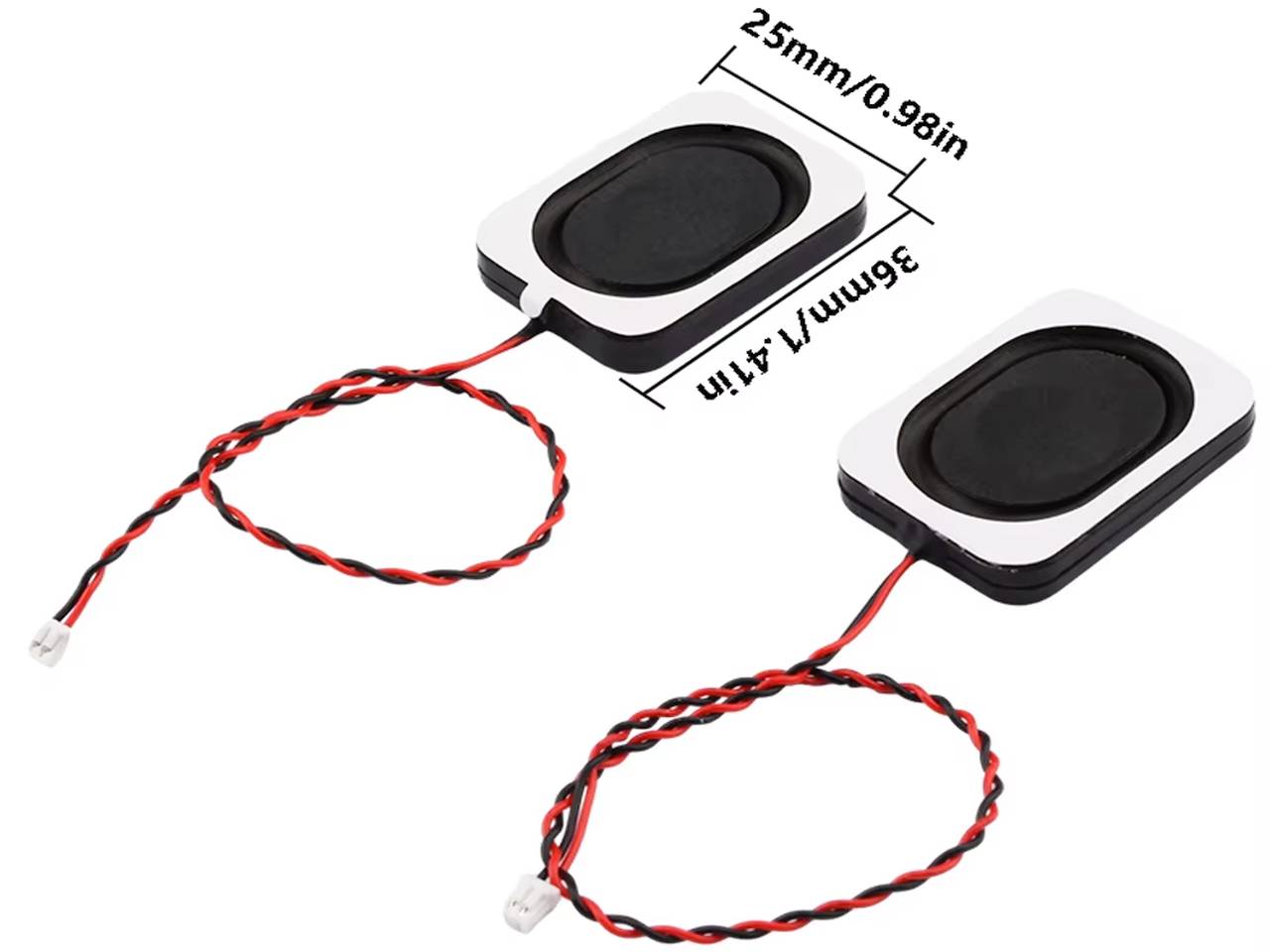

Méretek: 35 × 25 × 6,5 mm – kompakt, sík formájú kivitel.
Csatlakozás: kb. 100 mm hosszú vezeték, JST-sorozatú 1,25 mm-es 2P csatlakozóval (GH sorozat) szerelve – ez a kis fény- és jelcsatlakozó megkönnyíti az integrációt a legtöbb elektronikai panelre vagy erősítőmodulhoz.
Rögzítés: a hangszóró hátsó oldalán öntapadó felület segíti a gyors mechanikai rögzítést burkolatban vagy dobozban.

A 1,25 mm-es csatlakozó egy kis lábtávolságú JST GH-csatlakozó, amely tipikus a kis- és közepes méretű elektronikai moduloknál, így nem igényel külön forrasztást a végfelhasználói integrációhoz, elég a csatlakozóaljzat megléte vagy adaptálása.

Tipikus felhasználás

DIY audio és mikroerősítő projektek – kis hangszóróerősítő modulok kimenetére.
Beágyazott rendszerek és vezérlőpanelek – jel- vagy riasztóhangok reprodukálására.
Hordozható eszközök – kicsi hangkimenettel rendelkező eszközökbe integrálva.
Játékok és oktatási elektronika – hanghatások generálása vezérlőlapokról.
Kompakt hangszóródoboz prototípusok – kis méretű, alacsony fogyasztású dobozos rendszerek.

Műszaki jellemzők

Impedancia: 4 Ω ±15 %
Névleges teljesítmény: 3 W
Frekvenciaátvitel: kb. 100 Hz – 15 kHz (tipikus), gyári szerint akár 0–20 kHz
Hangnyomásszint / érzékenység: 89 ± 3 dB
Méret: 35 × 25 × 6,5 mm
Csatlakozó: 1,25 mm 2P JST GH sorozat
Kábelhossz: kb. 150 mm
Szerelés: öntapadó hátsó ragasztós felület

Csomag

1x 25*35 hangszóró 4R/3W

További információk

Tömeg	0,035 kg
Méretek	5 × 5 × 1 cm
Cikkszám	T88545
Szenzor	Hang
Méret	2W, 8R

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Mini hangszóró (8R/2W/3525, JST GH-1.25)” értékelése elsőként

Kérdés: Milyen típusú projektekhez ideális a 8 ohm 2 wattos, 1.25 mm csatlakozós mini hangszóró?
Válasz: Ez a típusú mini hangszóró kiválóan alkalmazható olyan elektronikai projektekben, ahol kis méret és alacsony teljesítményigény a fontos. Ideális Arduino, ESP32, Raspberry Pi alapú DIY projektekhez, hordozható eszközökhöz, mini hangmodulokhoz, valamint LCD kijelzőkhöz hangkimenet céljára. A 1.25 mm-es csatlakozó miatt sok LCD vezérlőpanellel közvetlenül kompatibilis.

Kérdés: Mit jelent, hogy a hangszóró mérete 2535 vagy 3525?
Válasz: A 2535 vagy 3525 a hangszóró fizikai méreteit jelöli milliméterben: 25×35 mm vagy 35×25 mm. Ezek jellemzően ovális formájú, lapos mini hangszórók, amelyeket szűk helyekre terveztek. Fontos szempont ez kis méretű házakba történő beépítésnél, például notebook hangszóró vagy LCD paneles modul esetén.

Kérdés: Hogyan tudom csatlakoztatni az 1.25 mm terminállal rendelkező hangszórót?
Válasz: Az 1.25 mm-es PH csatlakozó kis méretű, gyakran LCD kijelzőkhöz, kis audio panelekhez használt standard csatlakozó. Ha a vezérlőpanelen is ez a típus található, akkor egyszerűen csatlakoztatható. Amennyiben nem, adapter vagy kézi forrasztás szükséges lehet. Figyeljünk a polaritás helyes bekötésére is!

Kérdés: Milyen tápellátásra van szüksége egy 8 ohm, 2 W hangszórónak?
Válasz: Egy ilyen hangszóró működéséhez tipikusan 3–5 V közötti feszültségre és maximum 2 watt teljesítményre van szükség. Hangkeltéshez erősítőmodul javasolt, mivel egy mikrokontroller közvetlenül nem képes megfelelő hangerőt biztosítani. Például PAM8403 vagy LM386 típusú mini erősítőkkel jól együttműködik.

Kérdés: Mely eszközökkel kompatibilis ez a típusú hangszóró?
Válasz: A 8 ohm 2 wattos mini hangszóró széleskörűen kompatibilis különféle fejlesztőplatformokkal, így például Arduino Uno/Nano, ESP32, Raspberry Pi, valamint mini MP3 modullal és LCD vezérlőkkel (pl. VSDisplay modulok). Az 1.25 mm PH csatlakozó miatt közvetlenül illeszthető a legtöbb kijelző hangkimenetére.

Kérdés: Lehetséges laptop hangszóró cseréjeként használni?
Válasz: Igen, sok esetben ez a típusú hangszóró használható notebook vagy netbook belső hangszórójának cseréjére, ha a méret és csatlakozó illeszkedik. A 2535 vagy 3525 méret gyakori a régebbi vagy kompakt készülékekben, és az 1.25 mm PH csatlakozó szintén jellemző ezeknél.

Kérdés: Mit tegyek, ha nem szól a hangszóró bekötés után?
Válasz: Ellenőrizni kell a csatlakozást – a 1.25 mm csatlakozó helyes polaritását, a hangforrás meglétét, valamint az erősítőmodul működését. Multiméterrel érdemes mérni az ellenállást: egy 8 ohmos hangszóró ~7.5–8.5 ohmot kell mutasson. Ha nincs ellenállás, akkor valószínűleg hibás.

Kérdés: Használható ez a hangszóró Arduino projektekhez is?
Válasz: Igen, ez a típusú mini hangszóró kiválóan használható Arduino alapú projekteknél. Bár az Arduino önmagában nem képes elegendő áramerősséget biztosítani a hangszóróhoz, egy kis teljesítményű erősítőmodullal (például PAM8403) könnyen integrálható a rendszerbe, és egyszerű hangkimenet hozható létre.

Kérdés: Milyen rögzítési lehetőségek vannak ilyen mini hangszórókhoz?
Válasz: A 2535 vagy 3525 méretű hangszórók gyakran öntapadós hátlappal vagy ragasztóval rögzíthetők. Ezen kívül kis műanyag vagy fém keretbe illeszthetők. A hangszóróházba építés során ügyelni kell arra, hogy a hangnyílás ne legyen teljesen lefedve – ez biztosítja a tiszta hangzást.

Kérdés: Milyen frekvenciatartományt tud megszólaltatni ez a típus?
Válasz: A 8 ohmos, 2 wattos mini hangszórók tipikusan 200 Hz – 10 kHz közötti frekvenciatartományban működnek. Ez elegendő alapvető hangjelzések, egyszerű beszédhang vagy effektusok lejátszásához, de nem alkalmas nagy dinamikatartományú zene vagy basszus visszaadására.
