Leírás

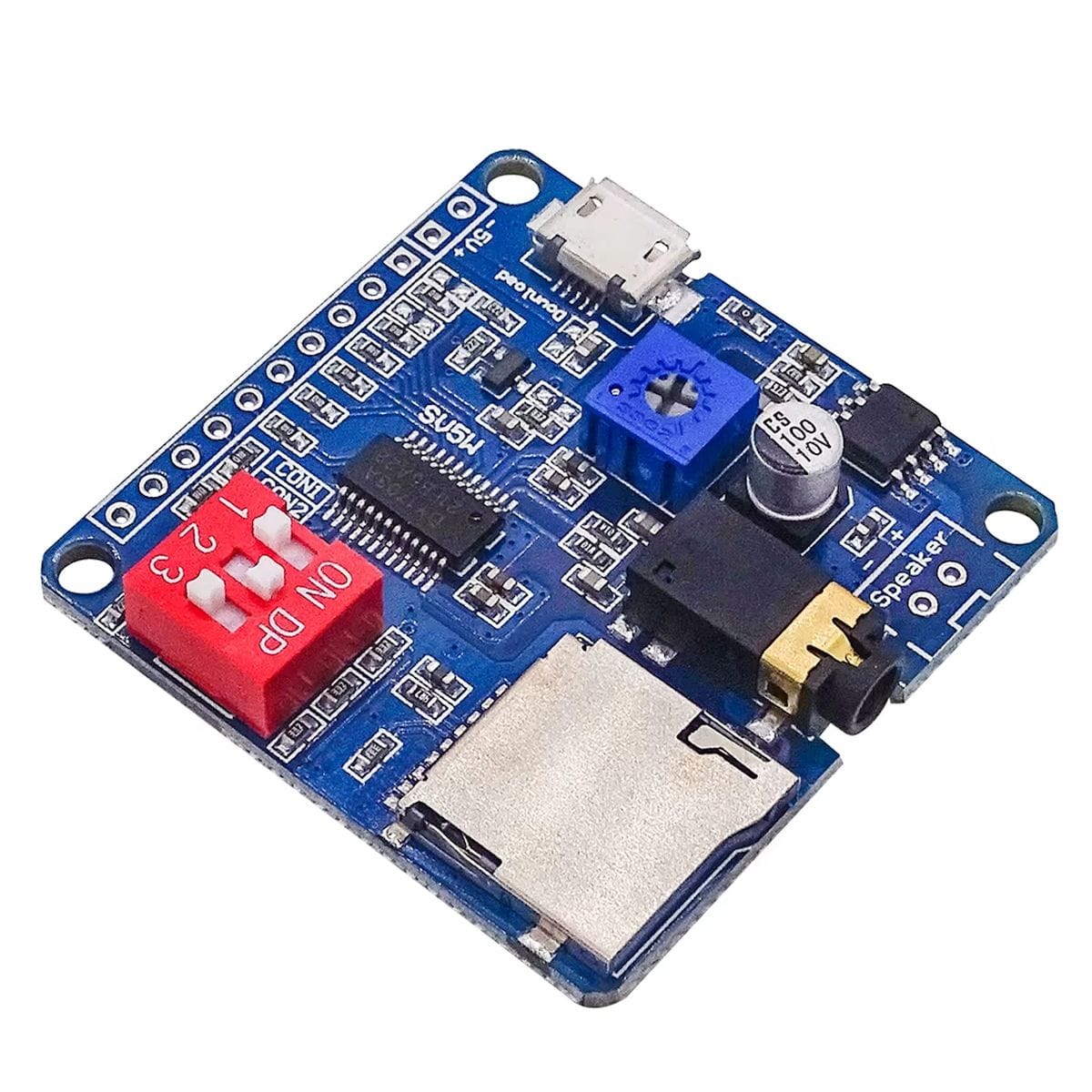

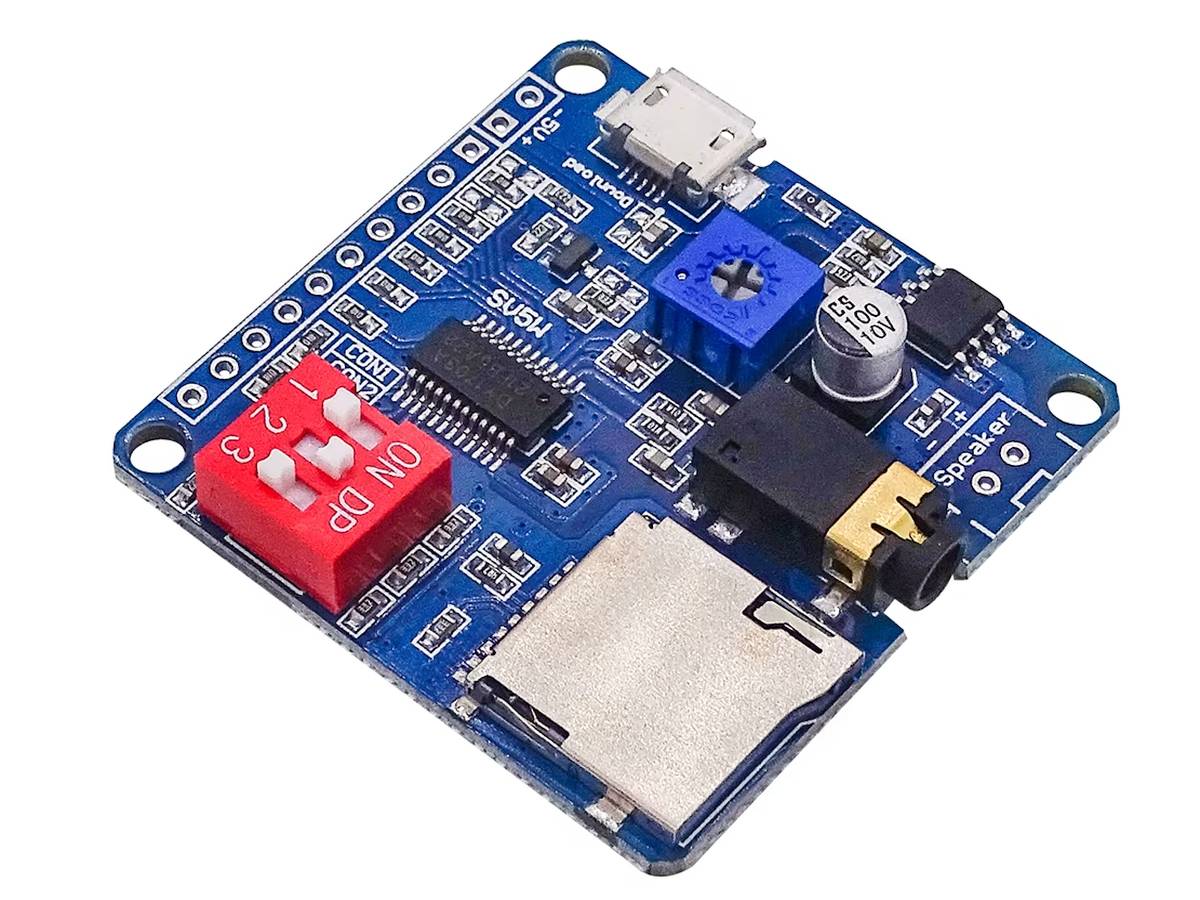

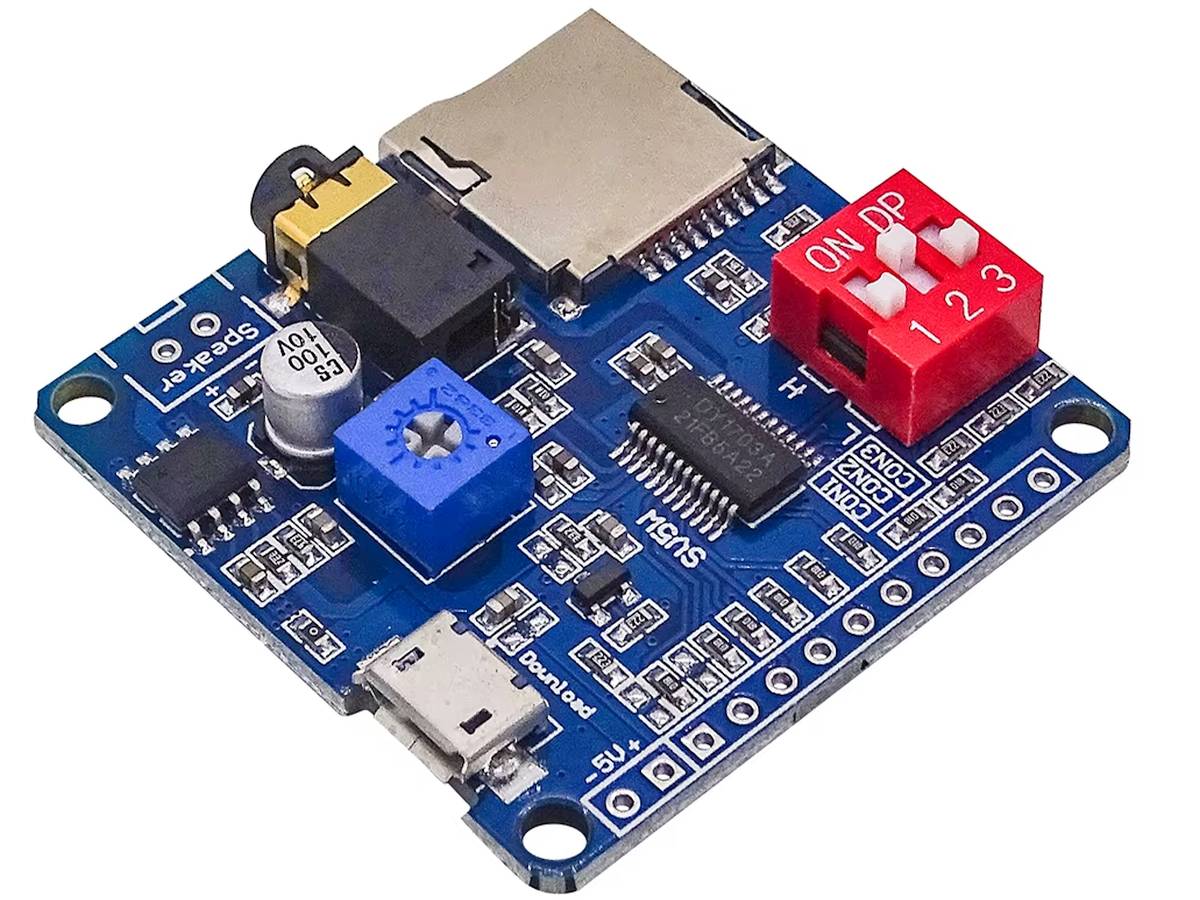

A MP3 lejátszó modul (DY-SV5W) [uSD/TF] akkor kerül jó helyre egy projektben, amikor egy mikrokontrollernek vagy egyszerű külső eseménynek valódi hangfájlt kell megszólaltatnia. A hanganyag microSD/TF kártyán tárolható, a modul MP3 és WAV fájlokat kezel, a beépített 5 W-os D-osztályú erősítő pedig közvetlenül meghajthat egy 4 ohmos, 3-5 W-os hangszórót.
Nem csak Arduino vagy ESP32 mellé használható. A nyolc I/O trigger bemenet miatt egyszerű nyomógombos vagy külső digitális jellel vezérelt hanglejátszó is építhető köré. Összetettebb vezérléshez 9600 bps UART és One-line kommunikáció áll rendelkezésre.
A beépítésnél két külön feszültségadatot kell fejben tartani: maga a MP3 lejátszó modul (DY-SV5W) [uSD/TF] 5 V DC tápot igényel, az I/O és UART oldala viszont 3,3 V-os logikai szinttel dolgozik. Ez 5 V-os Arduino vezérlésnél már bekötési kérdés, nem apró adat.
Az első korlát a teljesítményoldal. Az integrált erősítő 5 W-os kategóriába tartozik és 4 ohmos, 3-5 W-os hangszóró közvetlen meghajtására használható. Ennél nagyobb hangteljesítményhez más erősítési megoldás kell.
Mikor építsük be?
A MP3 lejátszó modul (DY-SV5W) [uSD/TF] leveszi a hangfájl dekódolását és a hangszóró meghajtását a vezérlőről. Az Arduino vagy ESP32 feladata így nem az MP3 dekódolása, hanem csak annak megmondása, hogy mikor és melyik hang induljon.
Egy mondatban: a MP3 lejátszó modul (DY-SV5W) [uSD/TF] egy 5 V-os, microSD/TF kártyáról MP3 és WAV fájlokat lejátszó hangmodul, 5 W-os D-osztályú erősítővel, UART, I/O trigger és One-line vezérléssel.
Ez különösen ott használható jól, ahol egy eseményhez előre rögzített beszédet, figyelmeztetést, effektet vagy zenét kell rendelni. A hanganyag a kártyán marad, a vezérlő pedig csak a lejátszási eseményt kezeli.
Így működik a gyakorlatban
A hangfájlok FAT16 vagy FAT32 fájlrendszerű, legfeljebb 32 GB-os microSD/TF kártyáról olvashatók. A MP3 lejátszó modul (DY-SV5W) [uSD/TF] MP3 és WAV formátumot dekódol, a digitális hangfeldolgozás után pedig a beépített D-osztályú erősítő hajtja meg a csatlakoztatott hangszórót.
UART módban a kommunikáció 9600 bps sebességű. Parancsból vezérelhető többek között a lejátszás, a szünet, a zeneszám kiválasztása és a hangerő. A zeneszám kiválasztásához használt mező legfeljebb 65535 sorszám kezelésére alkalmas.

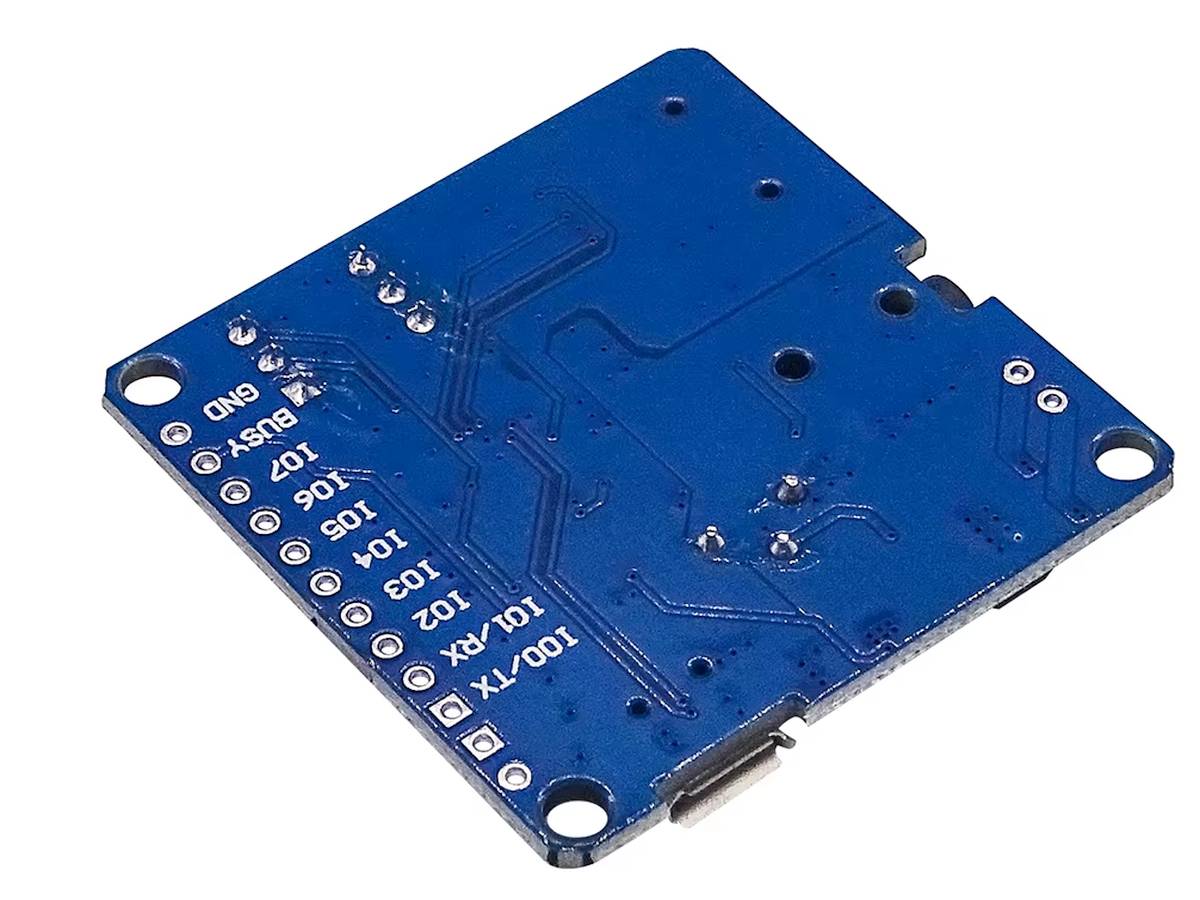

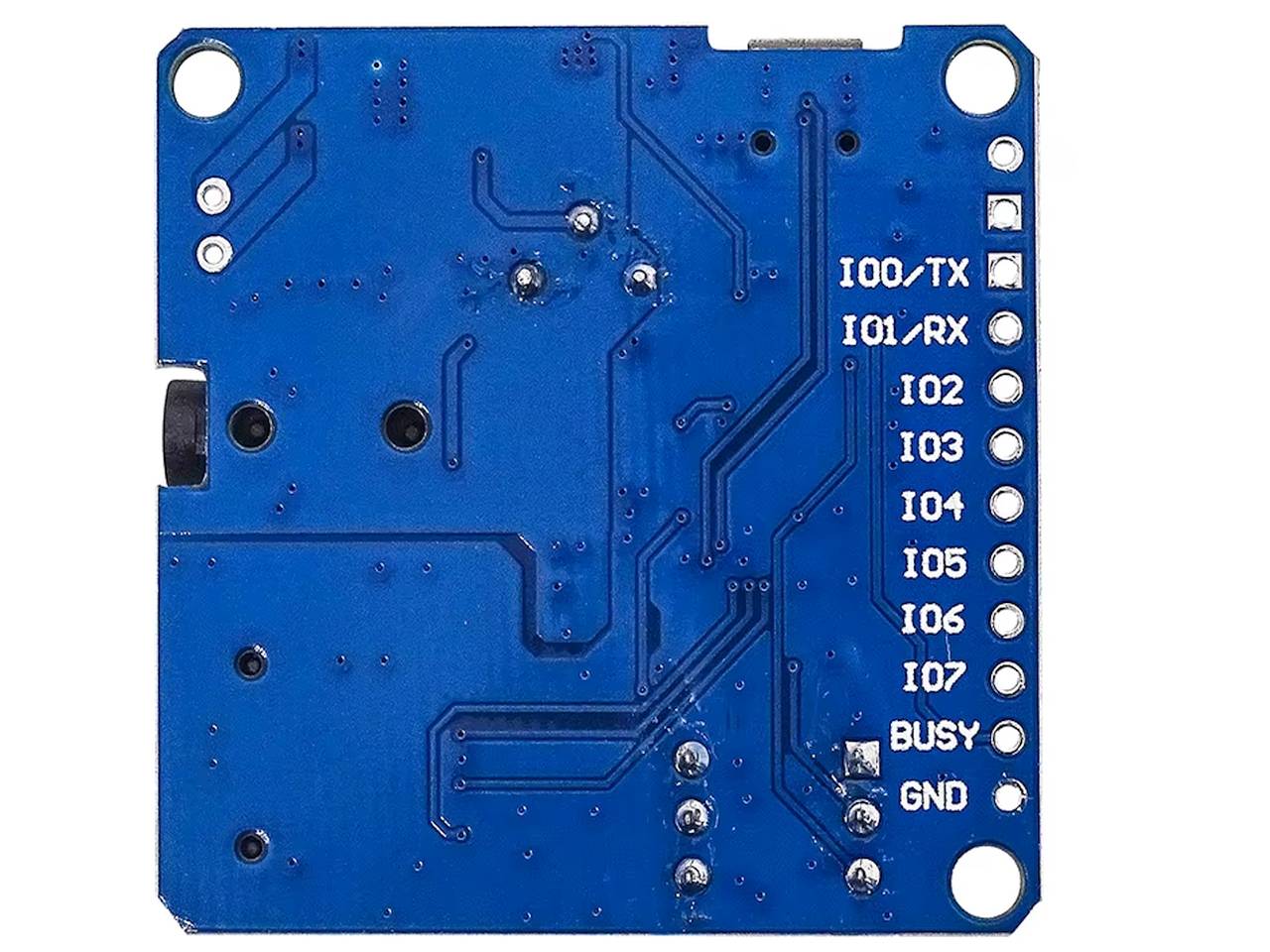

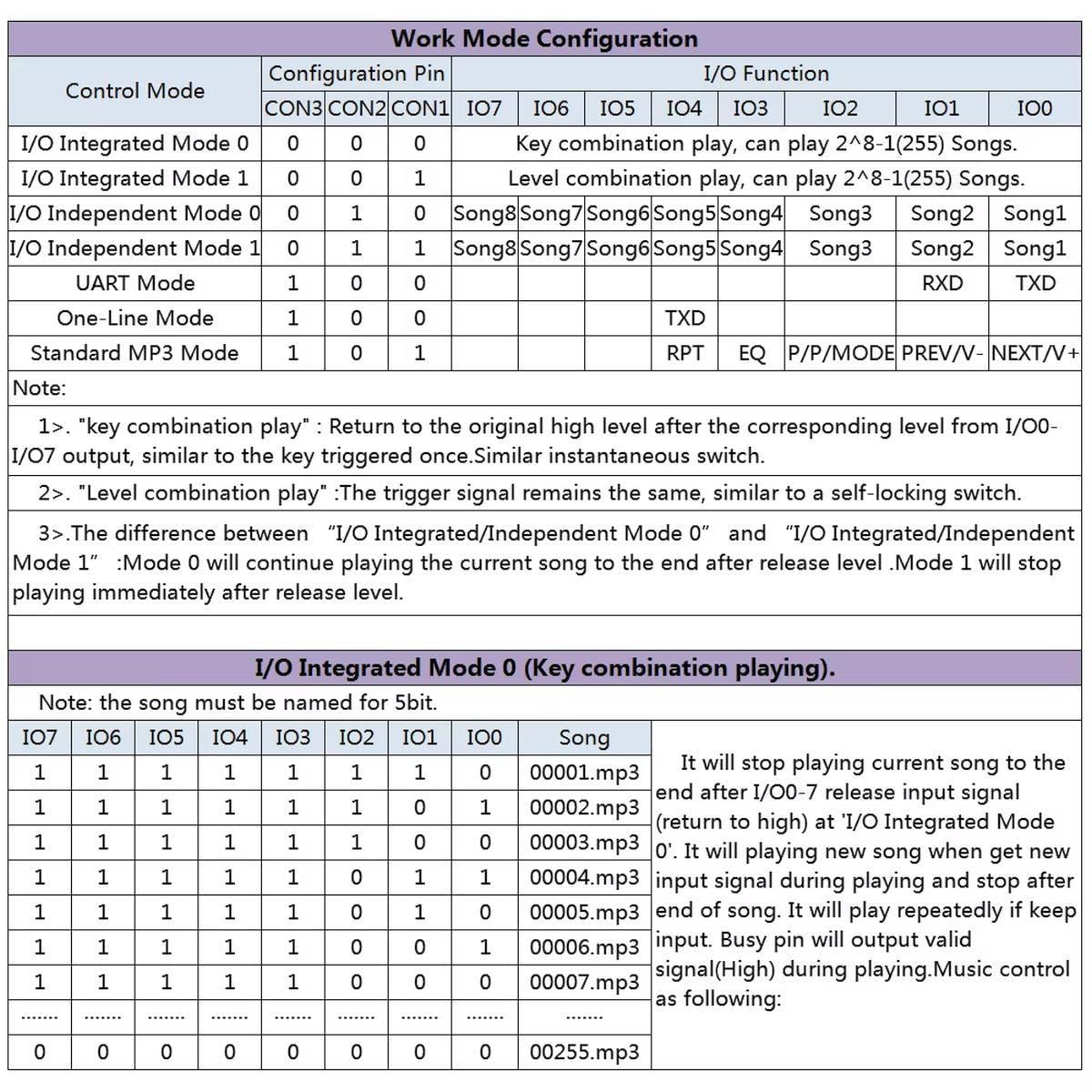

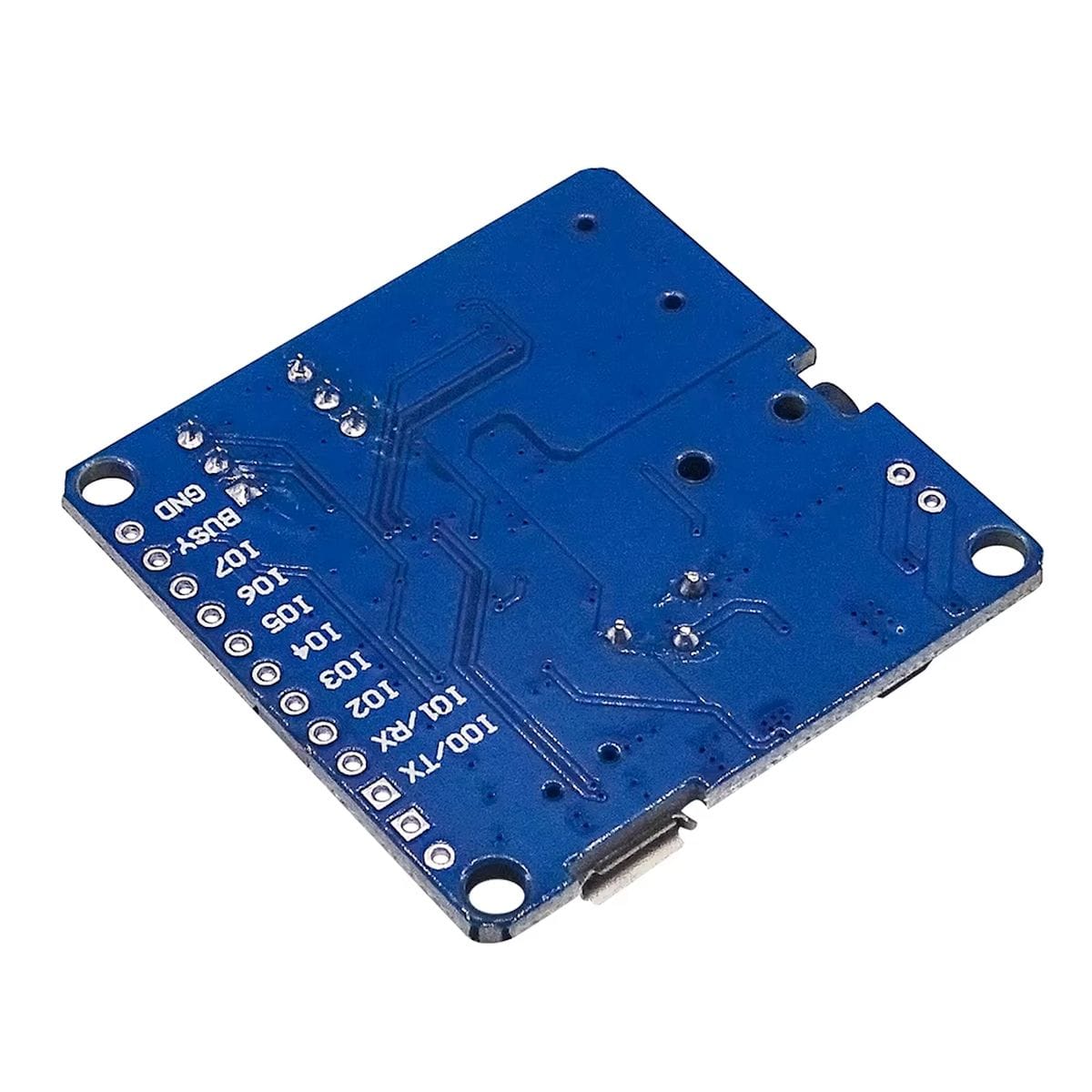

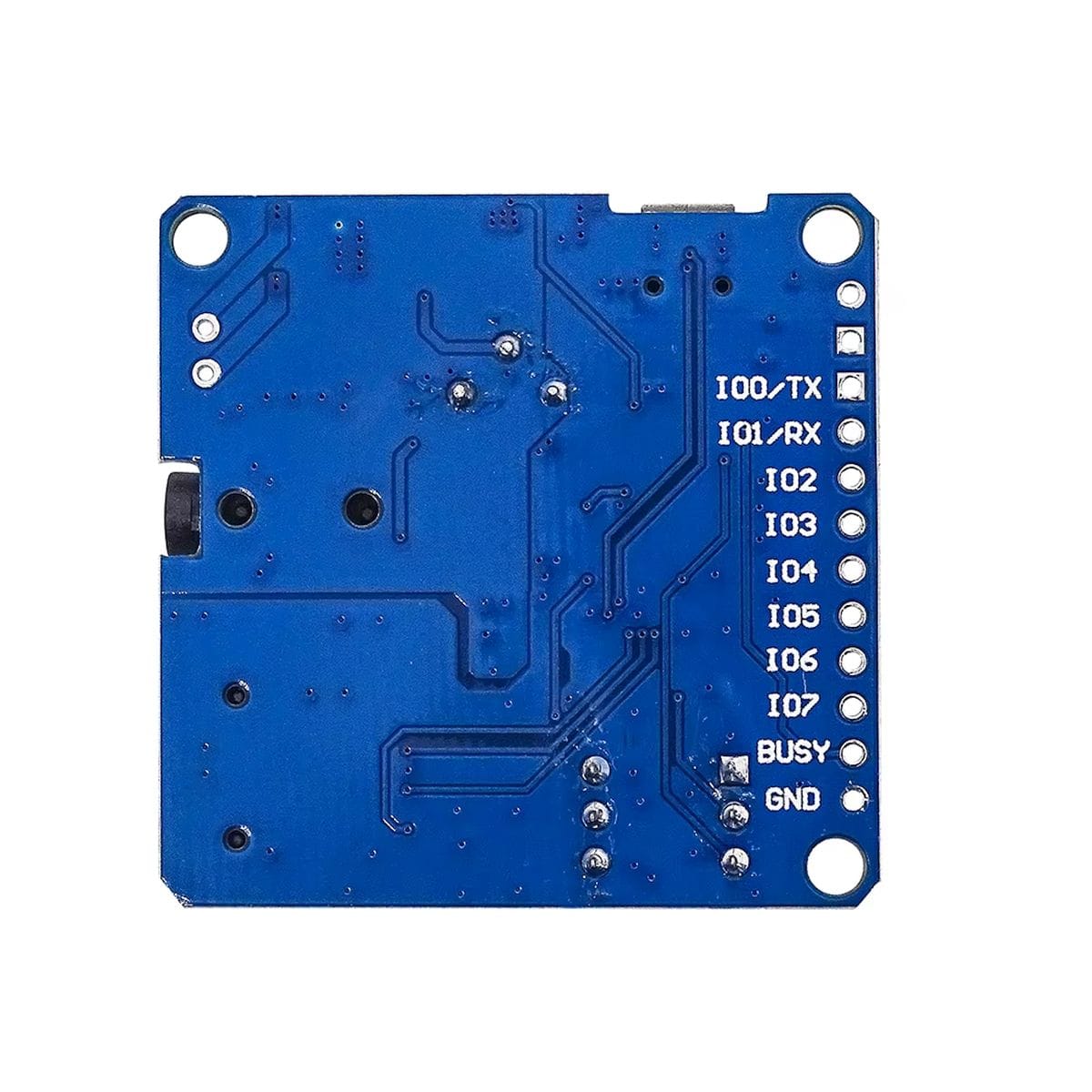

A másik út az I/O trigger. Nyolc bemenettel nyolc hang külön-külön indítható, a bemenetek kombinációjával pedig legfeljebb 255 hanghoz rendelhető triggerkód. Így egy egyszerű gombos hanglejátszóhoz nem feltétlenül szükséges külön mikrokontroller.
Hol jön jól igazán?
- Belépéskor vagy érzékelőjelre megszólaló üdvözlő- és tájékoztató rendszerben.
- Arduino vagy ESP32 alapú készülék hangos állapotjelzéséhez.
- Escape room feladatokban eseményhez rendelt beszéd vagy hanghatás lejátszására.
- Kiállítási tárgyaknál gombnyomásra induló narrációhoz.
- Oktatási eszközben kérdéshez, válaszhoz vagy eseményhez társított hanganyaghoz.
- Gépi vagy műhelyautomatizálási prototípusban előre rögzített figyelmeztetések megszólaltatására.
- Mikrokontroller nélküli, többgombos hangdoboz készítéséhez.
- Játékban mozgáshoz, kapcsolóhoz vagy más digitális eseményhez rendelt hangeffekt indítására.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Megvan az 5 V DC tápellátás? | A MP3 lejátszó modul (DY-SV5W) [uSD/TF] 5 V DC tápfeszültséget igényel. |
| 3,3 V-os a vezérlőoldali jelszint? | Az I/O és UART oldal 3,3 V-os. 5 V-os vezérlő TX vonalán szintillesztés szükséges. |
| UART vezérlésnél 9600 bps van beállítva? | Ettől eltérő soros beállítással a modul nem kapja meg megfelelően a parancsokat. |
| FAT16 vagy FAT32 a microSD fájlrendszere? | A MP3 lejátszó modul (DY-SV5W) [uSD/TF] ezekkel a fájlrendszerekkel használható. |
| Legfeljebb 32 GB-os a microSD/TF kártya? | A pontos változathoz igazolt felső kapacitás 32 GB. |
| 4 ohmos, 3-5 W-os hangszórót csatlakoztatsz? | Ezt a terhelést tudja közvetlenül meghajtani a beépített 5 W-os erősítő. |

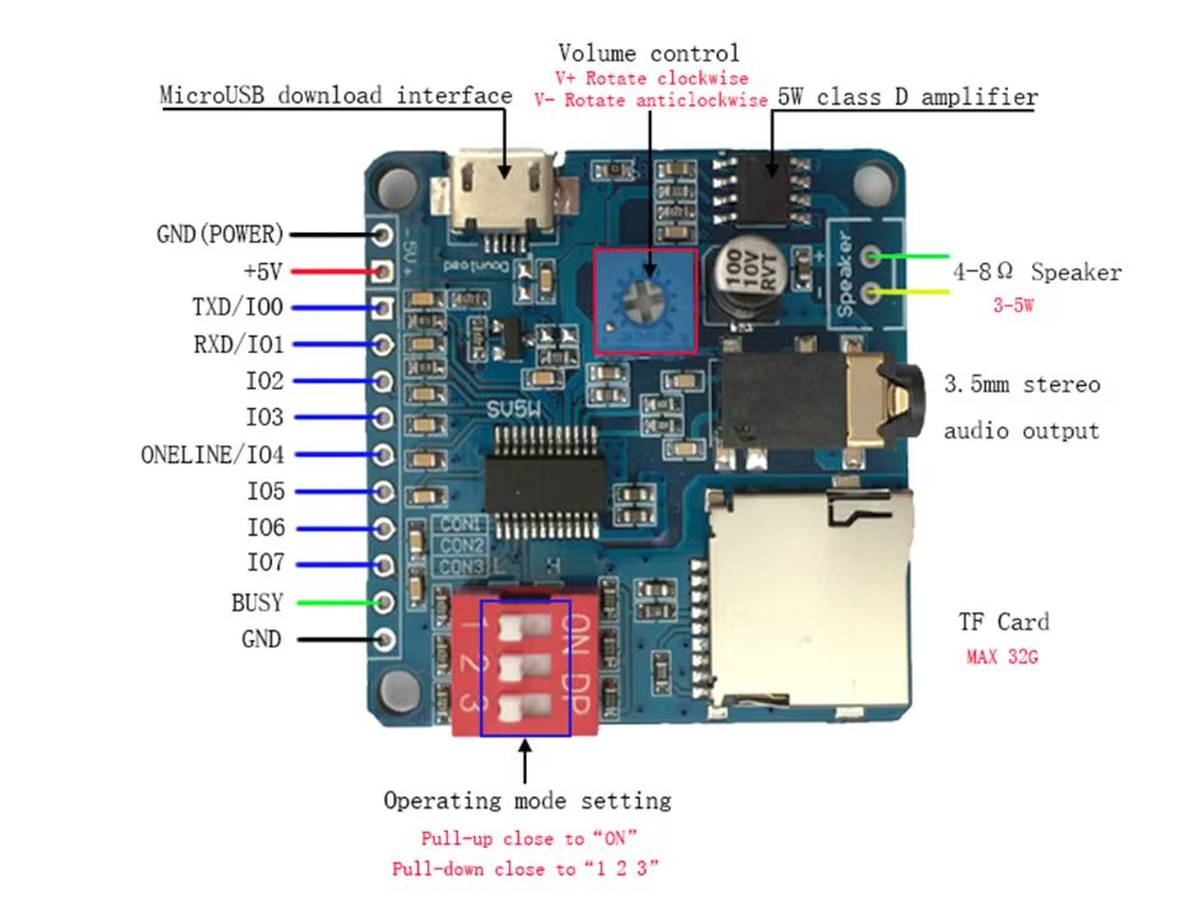

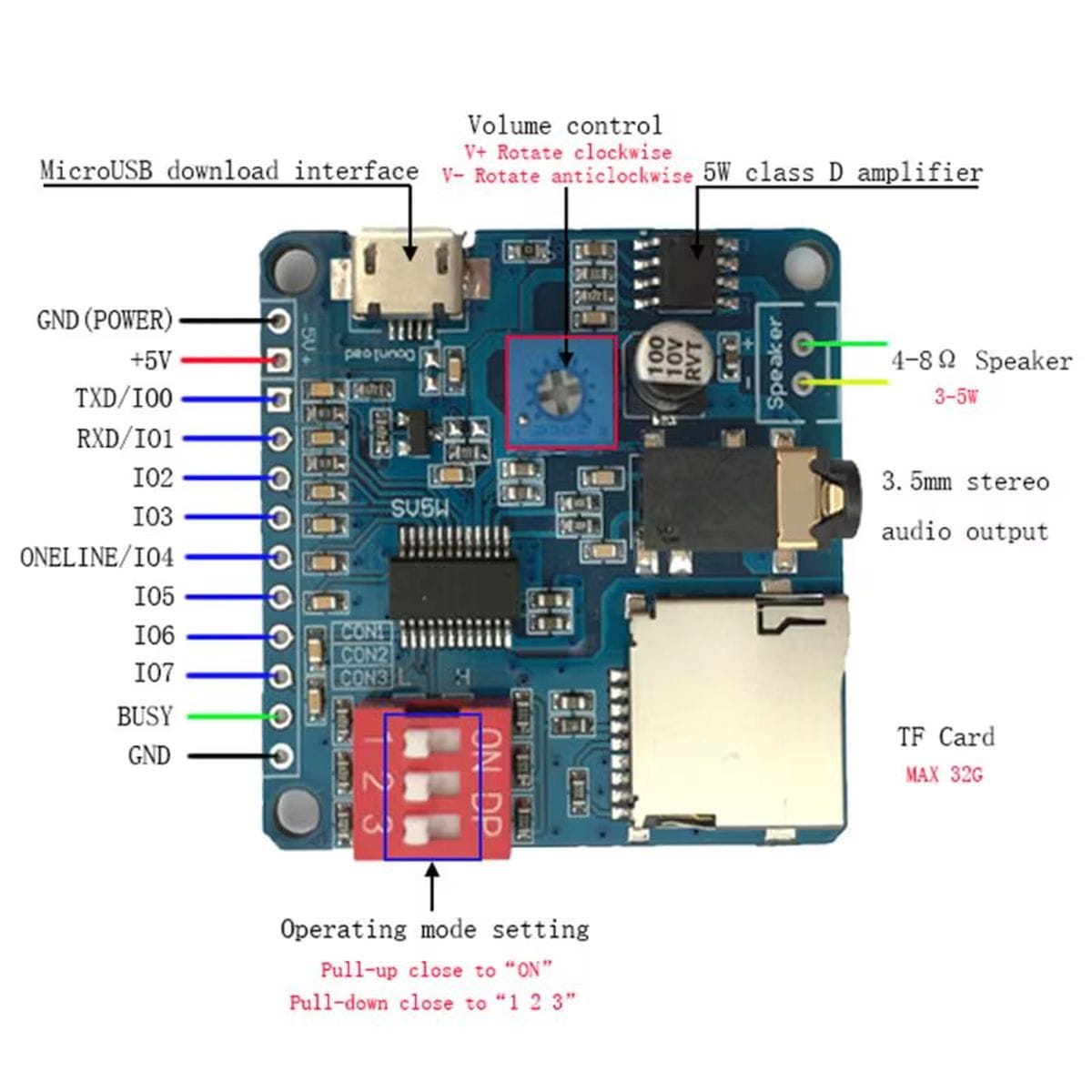

| UART, I/O trigger vagy One-line módot használsz? | A kiválasztott vezérlési mód meghatározza a szükséges bekötést és vezérlési logikát. |
Ezt nézd meg, mielőtt döntesz
A MP3 lejátszó modul (DY-SV5W) [uSD/TF] kiválasztásánál elsősorban ne a fájlformátum legyen a kérdés, hanem az, hogyan akarod vezérelni és milyen hangszórót kell meghajtani.
- Tápellátás: 5 V DC.
- Logikai szint: 3,3 V az I/O és UART oldalon.
- Tárolás: microSD/TF, FAT16 vagy FAT32, legfeljebb 32 GB.
- Hangszóró: 4 ohm, 3-5 W közvetlen meghajtása.
- Soros vezérlés: UART, 9600 bps.
- Egyszerű eseményvezérlés: 8 I/O trigger bemenet.
- Kevesebb vezetéket igénylő vezérlés: One-line mód.
Amikor nem ez lesz a jó megoldás
Ne ezt válaszd, ha
- 32 GB-nál nagyobb memóriakártya használata kötelező követelmény.
- a hangszóró meghajtásához 5 W-nál nagyobb teljesítmény szükséges.
- a rendszerben kizárólag 5 V-os vezérlőjelek állnak rendelkezésre és nincs lehetőség a 3,3 V-os logikai szinthez illesztésre.
- I2C vagy SPI vezérlés kötelező, mert a MP3 lejátszó modul (DY-SV5W) [uSD/TF] igazolt vezérlési módjai az UART, az I/O trigger és a One-line kapcsolat.
- a hanganyagnak microSD/TF kártya nélkül, kizárólag beépített flash memóriából kell működnie.
- a projekt tápellátása nem tud 5 V DC-t biztosítani.
Egy részlet, amin sok múlhat
Az 5 V-os tápfeszültség és a 3,3 V-os logikai szint két külön adat. Ez a MP3 lejátszó modul (DY-SV5W) [uSD/TF] egyik tipikus bekötési csapdája: attól, hogy a modul 5 V-ról működik, az UART RX bemenete nem válik 5 V-os logikai bemenetté.
5 V-os Arduino esetén ezért a vezérlő TX és a modul RX vonala között megfelelő szintillesztés kell. ESP32 esetén a vezérlőoldal 3,3 V-os logikai rendszerű, ami ebből a szempontból más kiindulási helyzet.

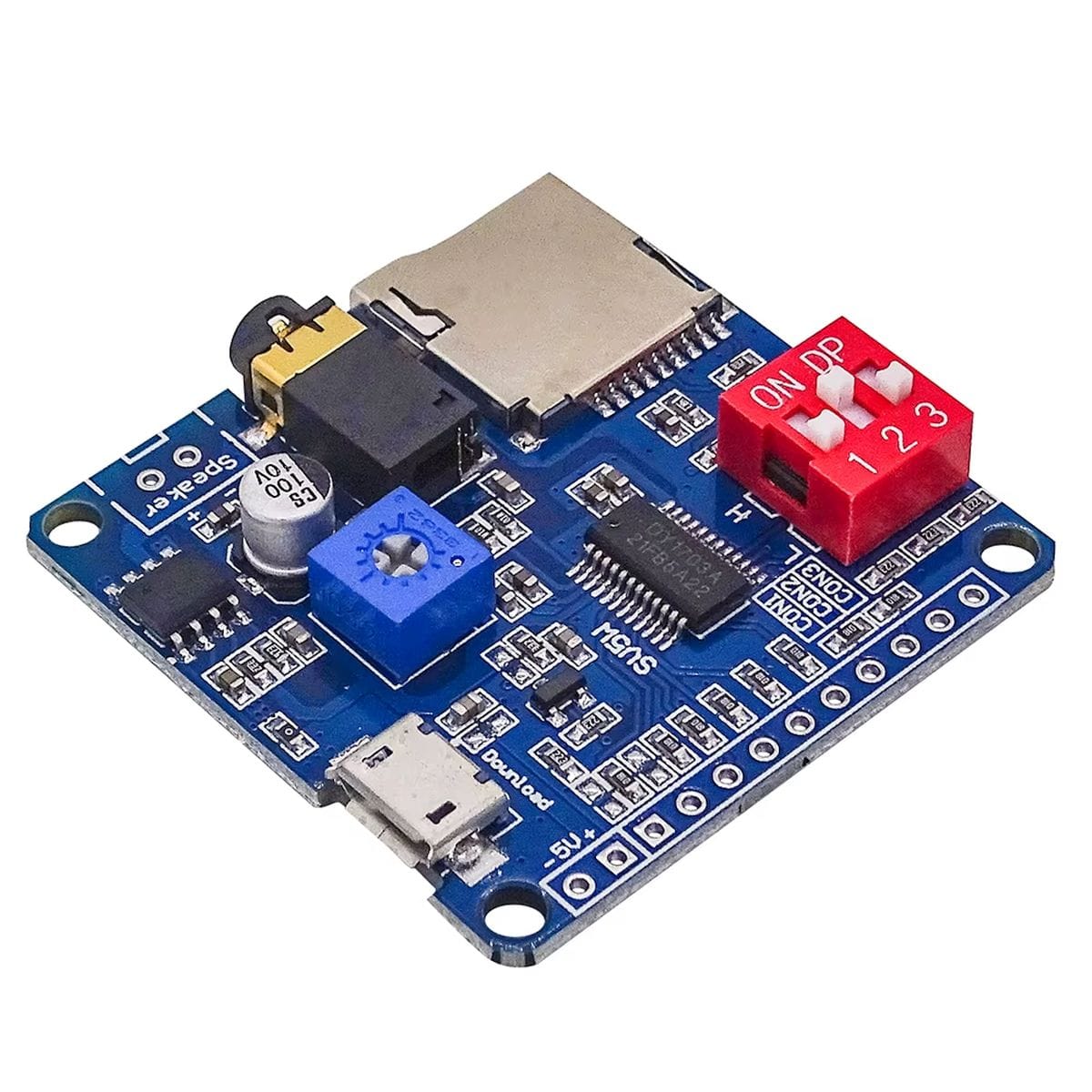

Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Típuskód: | DY-SV5W |
| Terméktípus: | microSD/TF kártyás MP3/WAV hanglejátszó modul |
| Tápfeszültség: | 5 V DC |
| Logikai szint: | 3,3 V |

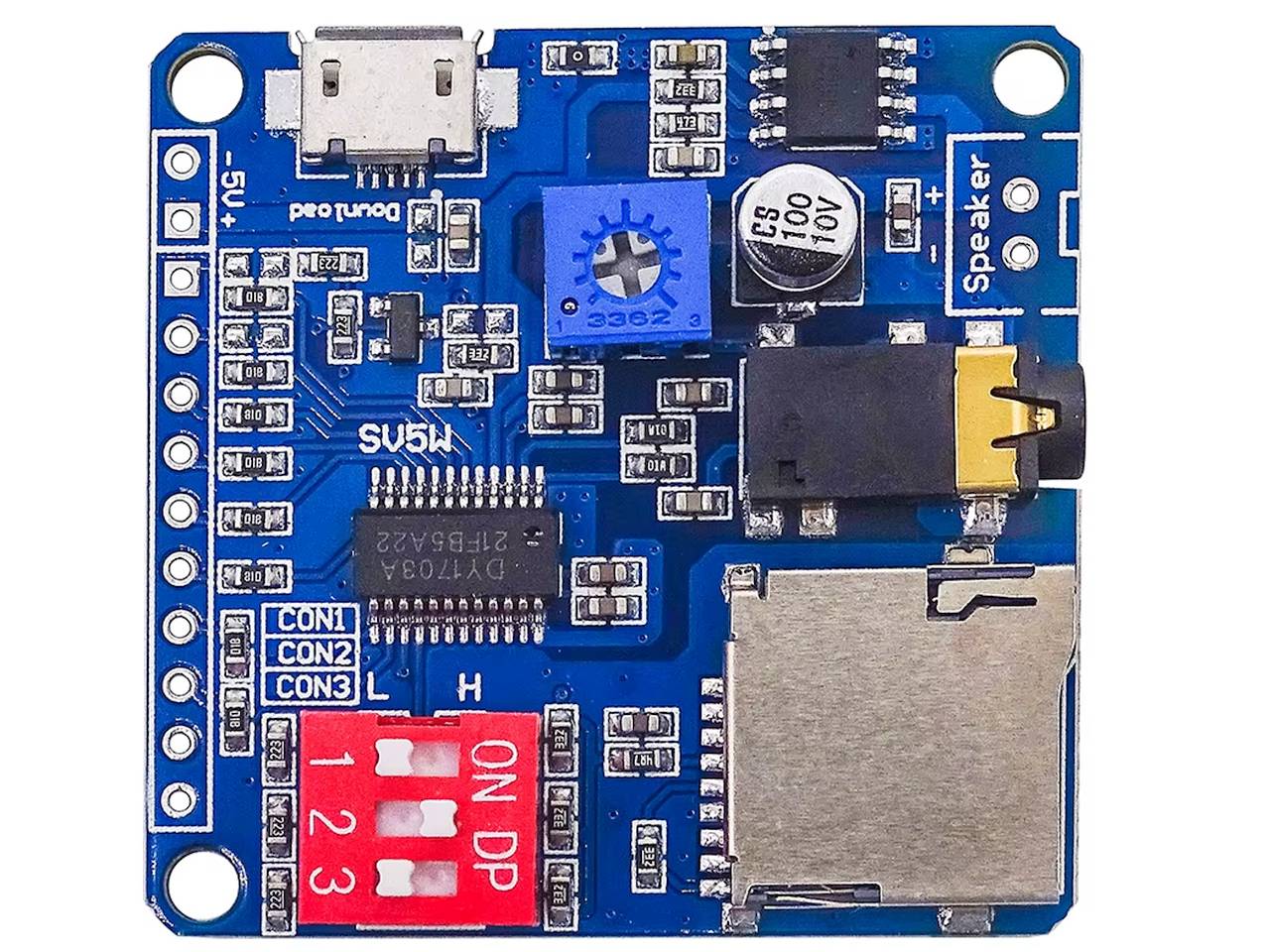

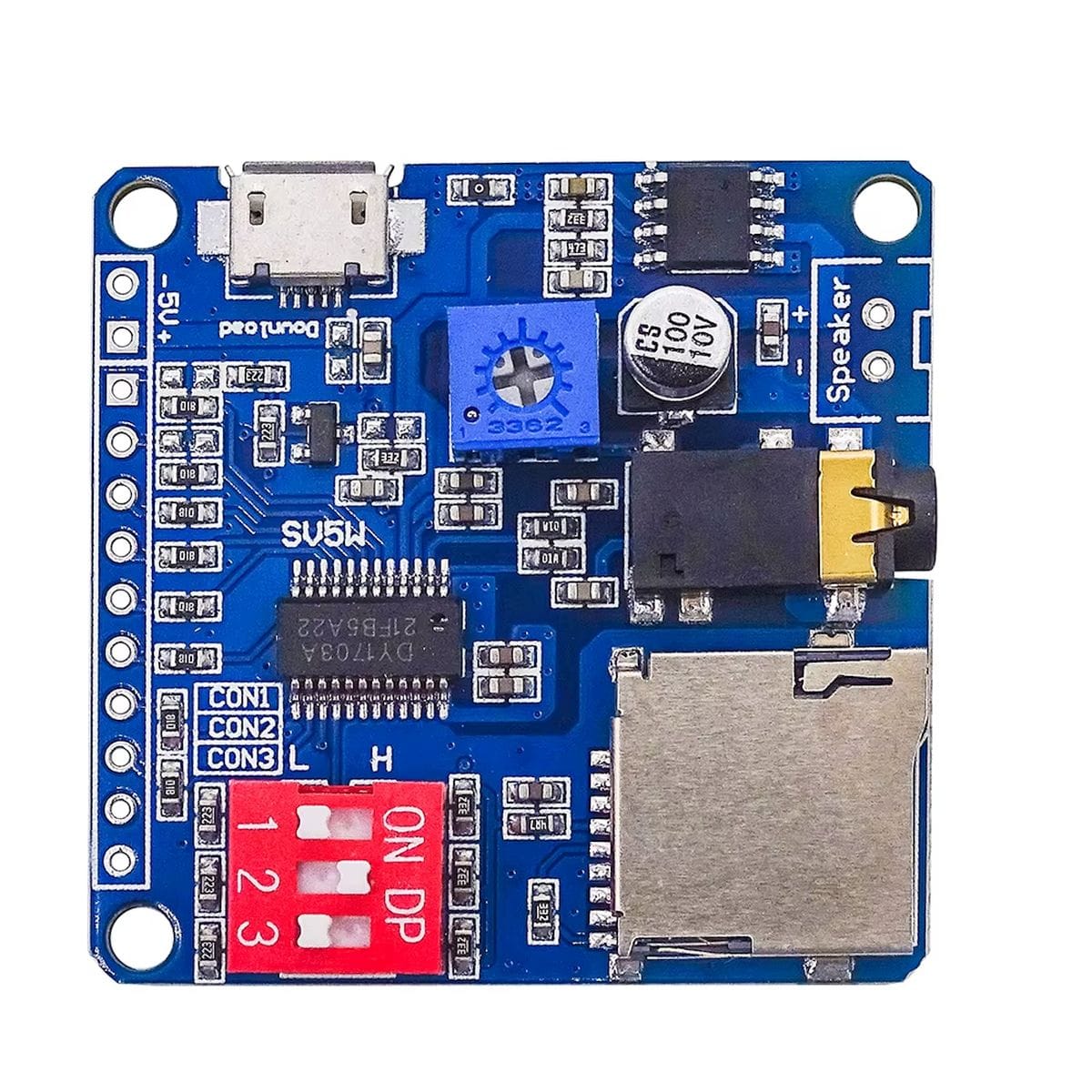

| Központi chip: | DY1703A |
| Hangformátumok: | MP3, WAV |
| Mintavételezési frekvencia: | 8 kHz – 48 kHz |
| DAC: | 24 bit |
| Tároló: | microSD/TF |
| Fájlrendszer: | FAT16, FAT32 |
| Maximális kártyakapacitás: | 32 GB |
| UART sebesség: | 9600 bps |

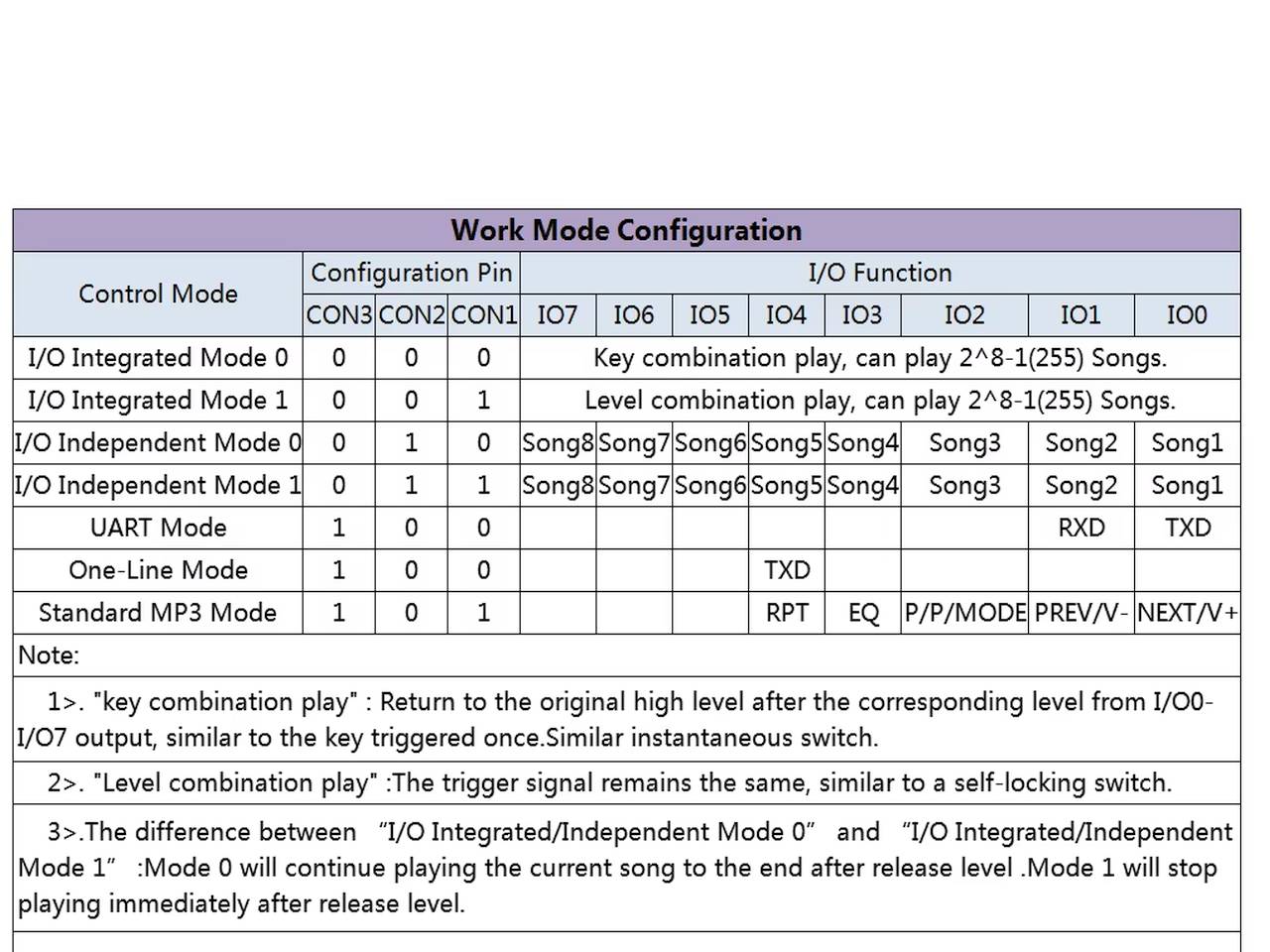

| Vezérlési módok: | UART, I/O trigger, One-line |
| I/O trigger bemenetek: | 8 |
| I/O kombinációval választható hangok: | legfeljebb 255 |
| UART-os zeneszámválasztás: | legfeljebb 65535 sorszám |
| Erősítő: | 5 W, D-osztályú |
| Közvetlen hangszóróterhelés: | 4 ohm, 3-5 W |

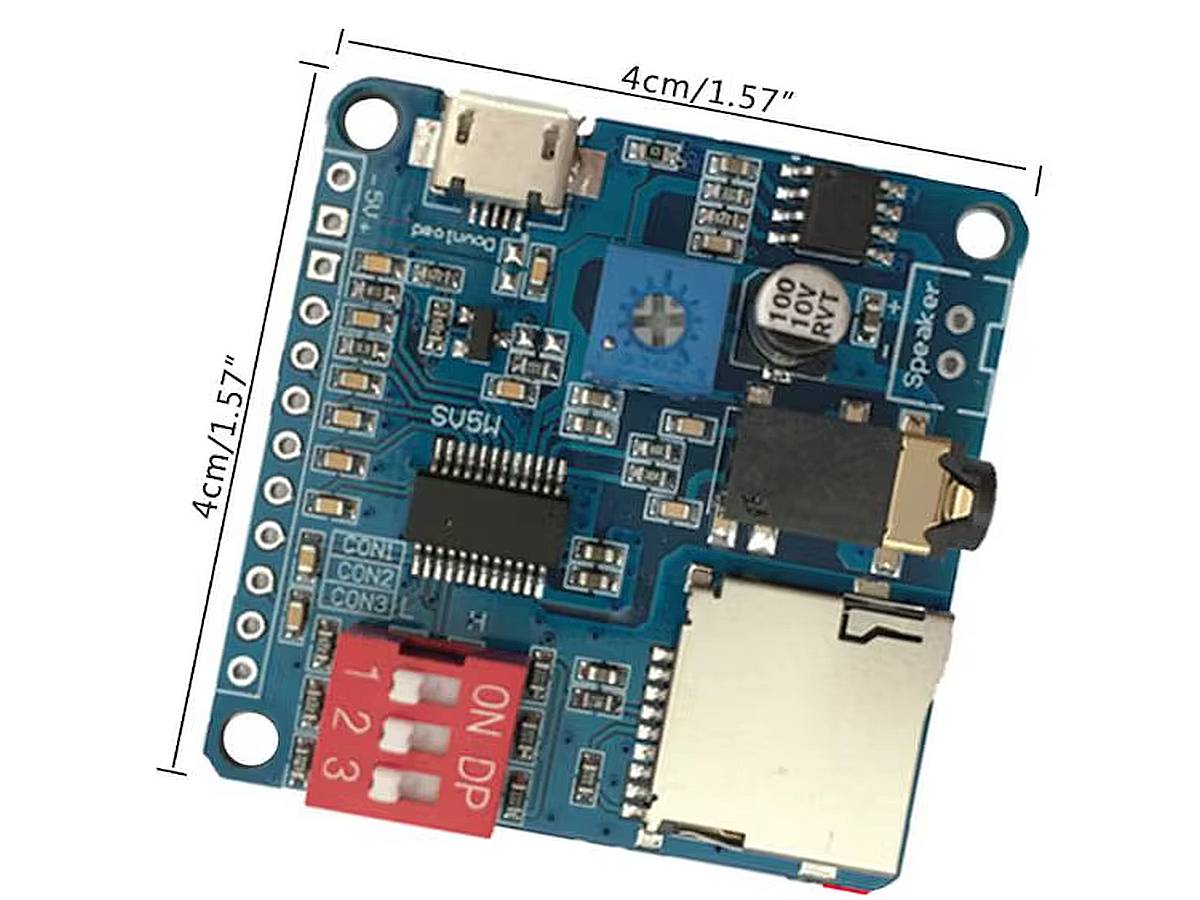

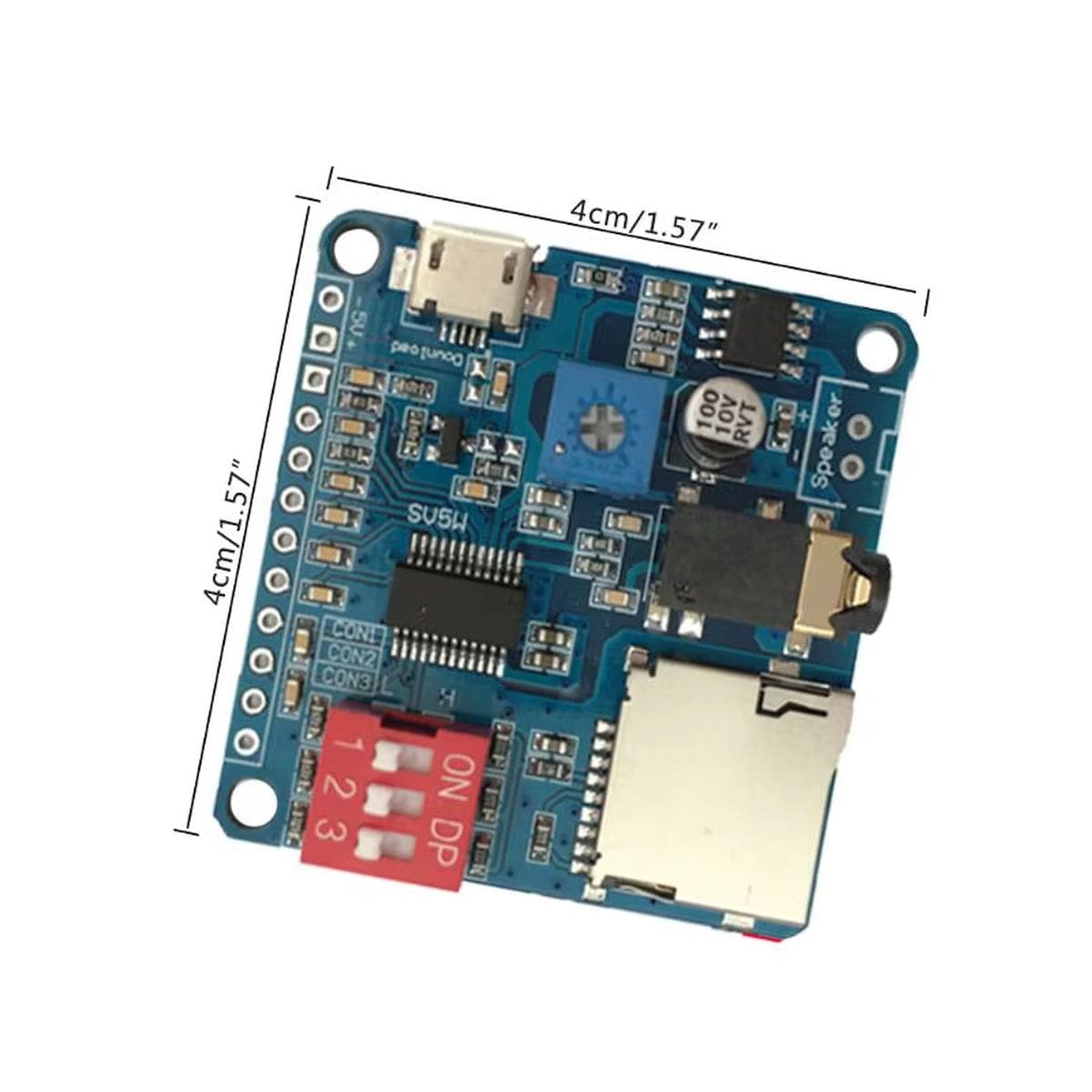

| Modul mérete: | 40 x 40 x 9 mm |
| Üzemi hőmérséklet: | -20 °C – +85 °C |
| Relatív páratartalom: | 0-95% RH |
Dokumentáció, mintakód
- Tasmota támogatás – DY-SVxx MP3 Player modul parancsokkal [Tasmota Docs]
- DYPlayerArduino szoftverkönyvtár [GitHub]
- DY-SW5V adatlap
Csomag
- 1 db MP3 lejátszó modul (DY-SV5W) [uSD/TF]
