Leírás
A ISD1820 hangrögzítő és lejátszó modul hangszóróval – készre szerelt első próbája tényleg rövid. Tápot adsz rá, csatlakoztatod a hangszórót, nyomva tartod a REC gombot, elmondasz egy rövid üzenetet, majd PLAYE. A hang visszaszól a hangszóróból. Mikrokontroller, program és számítógép nélkül is használható.
Ez a panel gyárilag össze van szerelve. Az alkatrészek, a mikrofon és a kezelőgombok már a helyükön vannak, a mellékelt hangszóró pedig csatlakoztatás után használható. SMD és DIP kivitel is elérhető, vagyis maga az ISD1820 IC eltérő szerelési változatban kerülhet a panelre. A használat menete ettől nem változik.
A modul egy rövid hangüzenetet tárol a saját nem felejtő memóriájában, ezért a felvétel a táp kikapcsolása után is megmarad. Jó helye lehet beszélő játékban, robot hangjelzésében, saját figyelmeztető üzenetnél vagy olyan elektronikában, ahol egy gombnyomásra ugyanazt a rövid hangot kell visszajátszani.
A hangminőség beszédhez és egyszerű hangeffekthez való. A felvételi idő és a mintavétel egymással összefügg: hosszabb rögzítési időnél kevesebb minta jut egy másodpercre, így a hang részletessége is csökken.
Az első félperces próba
A ISD1820 hangrögzítő és lejátszó modul hangszóróval – készre szerelt használatához első körben csak táp és a mellékelt hangszóró kell.
Adj a panelnek 3-5 V DC tápot, csatlakoztasd a hangszórót, majd tartsd nyomva a REC gombot. A felvétel addig készül, amíg a REC aktív, illetve amíg a rendelkezésre álló rögzítési idő el nem fogy.
Ezután nyomd meg egyszer a PLAYE gombot. A modul elindítja a rögzített üzenetet, és végigjátssza az eltárolt szakaszt.
Ha PLAYL-t használsz, másképp viselkedik. Itt a lejátszás a gomb aktív állapotához kötődik, így a gomb felengedésével a lejátszás is megszakítható.
Már ebből a három gombból összeáll egy teljes, önálló kis hangrögzítő.
Mire jó a három gomb?
A REC a felvétel. Nyomva tartod, beszélsz a panel mikrofonjába, majd elengeded.
A PLAYE inkább az “indítsd el az üzenetet” funkció. Egy rövid gombnyomás elég hozzá, utána a modul végigviszi a lejátszást.
A PLAYL kézben tartott lejátszásra használható. Amíg aktív a bemenet, fut a hang. Ez akkor kényelmes, amikor a kezelő dönti el, meddig szóljon.
Ezek a funkciók a panel kivezetésein is elérhetők, ezért a későbbiekben egy Arduino, ESP32, STM32 vagy más vezérlő is átveheti a gombok szerepét.
Mire jó a P-E és az FT jumper?
A P-E funkció ismételt lejátszást ad. Ha ezt aktiválod, a modul újra és újra elindítja a rögzített hangot. Egy rövid figyelmeztetésnél, kiállítási demonstrációnál vagy ismétlődő hangjelzésnél ez önmagában is használható.
Az FT más feladatot végez. Bekapcsolva a mikrofon hangja közvetlenül a hangszóró felé kerül. Ilyenkor a panel egy egyszerű mikrofon-hangszóró láncként viselkedik.
Ez a funkció jó arra is, hogy külön kipróbáld a mikrofont és a hangszóróoldalt anélkül, hogy előtte felvételt készítenél.
Mennyi hang fér rá?
Az ISD1820-nál a felvételi idő és a mintavétel ugyanahhoz az oszcillátor-beállításhoz kapcsolódik. A kialakítás nagyjából 8-20 másodperces tartományban használható.
Rövidebb rögzítési időnél magasabb mintavétel jut a hangra, ezért több részlet marad meg. Hosszabb beállításnál több másodperc fér el, viszont csökken a hang sávszélessége.
Beszédnél ez teljesen használható kompromisszum. Egy rövid “Az ajtó nyitva maradt”, “A mérés elkészült” vagy játékhang könnyen belefér.
A készre szerelt SMD és DIP változat konkrét gyári Rosc-beállítással 20 másodpercet tud rögzíteni.
Megmarad a hang kikapcsolás után
Ez az egyik kényelmes része a modulnak. A felvételt nem kell minden bekapcsoláskor újra elkészíteni.
Felveszed az üzenetet, lekapcsolod a tápot, később pedig ugyanazzal a felvétellel indulhat újra az elektronika. Egy ajtójelzőben vagy beszélő játékban például egyszer elkészíthető a hang, utána már csak a PLAYE vezérlését kell kapcsolni.
A következő felvétel ugyanennek a hangtárolónak a tartalmát frissíti. Ez egy rövid üzenetes modul, nem többfájlos hangtár.
Arduino vagy ESP32 mellé
Önálló használat után könnyű továbblépni mikrokontrolleres vezérlésre. A REC, PLAYE és PLAYL jelek kivezethetők digitális vezérlésre. A vezérlő és a hangmodul GND pontját közösíteni kell, a logikai jeleket pedig a használt táp- és vezérlőfeszültséghez kell igazítani.
Egy mozgásérzékelős projektnél például a PIR jele elindíthatja a PLAYE bemenetet. Robotnál egy programállapothoz rendelhető hang. Nyomógombos kezelőfelületnél pedig a fizikai gomb helyett maga a vezérlő döntheti el, mikor induljon a rögzített üzenet.
Programból ehhez nincs hangfájl-kezelés. A vezérlő csak azt mondja meg a modulnak, hogy most induljon felvétel vagy lejátszás.
Hol használható?
- Saját hangüzenetet lejátszó ajtójelzőben.
- Robotnál rövid állapot- vagy figyelmeztető hanghoz.
- Beszélő játékban vagy interaktív makettben.
- Kiállítási modellnél gombnyomásra induló magyarázathoz.
- Mozgásérzékelő mellé rövid hangjelzéshez.
- Egyszerű elektronikai bemutatóban a hang rögzítésének és visszajátszásának szemléltetésére.
- Saját vezérlésű készülékben egy rövid, előre felvett üzenethez.
- FT módban egyszerű mikrofon-hangszóró demonstrációhoz.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| 3-5 V közötti tápot kap a panel? | Ezen a tartományon belül használható a modul. |
| Stabil a tápellátás? | Zajos vagy beeső táp lejátszás közben hallható zavart okozhat. |
| PLAYE vagy PLAYL funkcióra van szükséged? | PLAYE egy indítás után végigjátszik, PLAYL az aktív vezérléshez kötött. |
| Milyen hosszú üzenetet szeretnél? | A hosszabb felvételi idő alacsonyabb mintavétellel jár. A gyári beállítást átállíthatod a panelen forrasztással. |
| A mellékelt 8 ohmos hangszórót használod? | A panel közvetlen hangszóró-kimenete ehhez a terheléshez használható. |
| Mikrokontroller vezérli a modult? | Közös GND és megfelelő logikai jelszint szükséges. |
| Az SP+ / SP- hangszórókimenetet használod? | A két hangszóróvezeték a kimenet két pontja, egyik oldalt se kezeld automatikusan GND-ként. |
SMD vagy DIP kivitel?

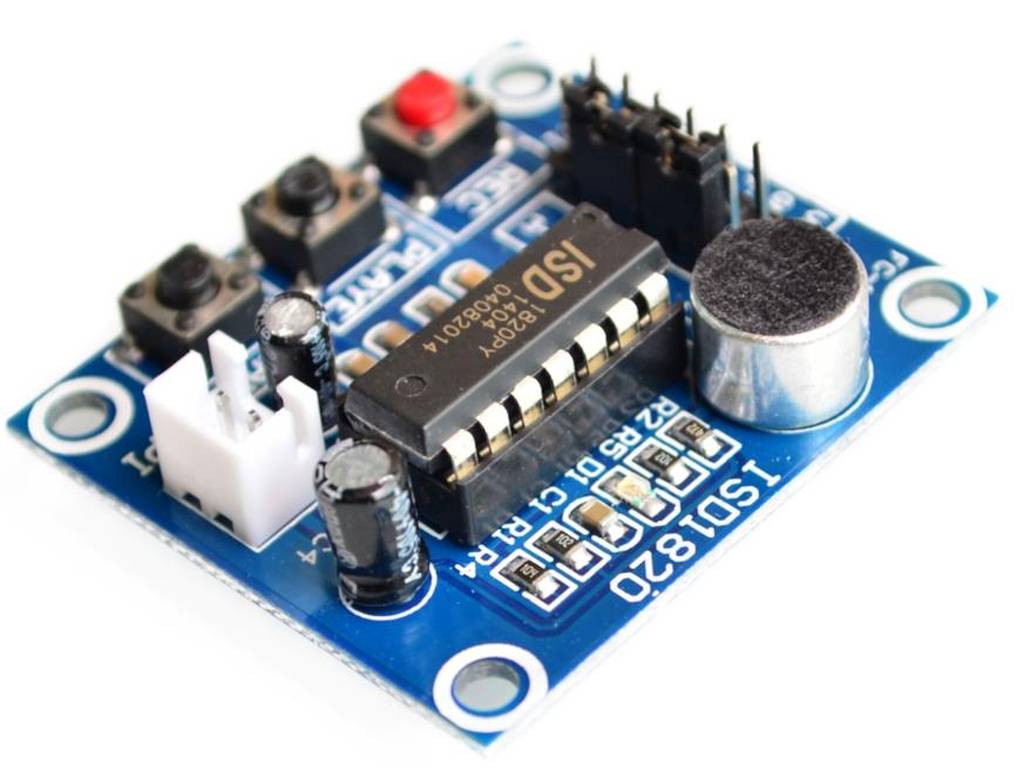

A funkció szempontjából mindkettő ISD1820 hangrögzítő modul. A különbség az integrált áramkör szerelési módja.
Az SMD változatnál a chip felületszerelt kivitelben kerül a NYÁK-ra. A DIP változat hagyományos lábas IC-t használ. Mindkettő gyárilag készre szerelt, vagyis a választás itt nem forrasztási nehézségi szintet jelent.
Oktatásnál a DIP változat látványosabban megmutatja a klasszikus lábas IC-kialakítást, az SMD pedig a mai kompakt szereléstechnika jó példája. Használatkor ugyanazokat a kezelőszerveket és hangfunkciókat kapod.
A hangszórókimenetnél van egy apró csapda
A hangszóró az SP+ és SP- pontok közé kerül. Ezt érdemes szó szerint követni.
A két pont együtt alkotja a közvetlen hangszóró-meghajtást, ezért az egyik hangszóróvezetéket nem érdemes automatikusan a panel GND-jére kötni. A mellékelt hangszóróval a legegyszerűbb: csatlakoztatod a kialakított hangszóró-kimenetre, és kész.
Ha később külső erősítőre szeretnéd továbbvinni a hangot, azt már az adott erősítő bemenetéhez illesztve kell megoldani. A hangszórókimenetet nem célszerű egyszerű vonalszintű kimenetként kezelni.
Mikor keress más hangmodult?
- Hosszabb, többperces hanganyaghoz SD-kártyás vagy Flash-alapú audiolejátszó praktikusabb.
- Több külön kiválasztható hangfájlhoz MP3 vagy WAV lejátszó modul való.
- Zene lejátszásához jobb minőségű digitális audio megoldás célszerű.
- Nagyobb hangerőhöz külön audioerősítő szükséges.
- Folyamatos mikrofonmintavételhez és digitális hangfeldolgozáshoz mikrofonmodul vagy audio ADC kell.
Műhelytipp
Első próbakor ne kezdd rögtön Arduino-kóddal. Adj tápot a panelnek, csatlakoztasd a hangszórót, és próbáld ki kézzel a REC, PLAYE és PLAYL gombokat.
Ha így rendben működik a felvétel és a lejátszás, utána kösd rá a vezérlőjeleket a mikrokontrollerre. Ezzel egyből kettéválik a hibakeresés: tudod, hogy maga a hangmodul működik, így az esetleges probléma már a bekötés vagy a program környékén kereshető.
Felvételnél beszélj közelről, de ne közvetlenül a mikrofonba fújva. Egy rövid, tiszta mondat sokkal jobban szól ezen a modulon, mint egy távolról felvett, zajos szöveg.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | hangrögzítő és lejátszó modul |
| Fő IC: | ISD1820 |
| Kivitel: | SMD vagy DIP, gyárilag készre szerelt |
| Forrasztási munka használat előtt: | nem szükséges |
| Tápfeszültség: | 3-5 V DC |
| Hangtárolás: | nem felejtő |
| Felvételi tartomány az ISD1820 kialakításában: | kb. 8-20 s, alapértelmezetten: 20sec |
| Mintavételi tartomány: | kb. 12-3,2 kHz, a felvételi idő beállításától függően |
| Beépített mikrofon: | elektret mikrofon |
| Kézi vezérlés: | REC, PLAYE, PLAYL |
| REC: | felvétel aktív állapot alatt |
| PLAYE: | élvezérelt, egyszeri teljes lejátszás |
| PLAYL: | szintvezérelt lejátszás |
| Ismételt lejátszás: | P-E funkció |
| FT funkció: | mikrofon jelének közvetlen továbbítása a hangszóró felé |
| Hangszóró-kimenet: | SP+ / SP-, 8 ohmos hangszóró közvetlen meghajtására |
| Mellékelt hangszóró: | 8 ohm / 0,5 W névleges |
| Mikrokontrolleres vezérlés: | igen, opcionális |
Dokumentáció
Csomag

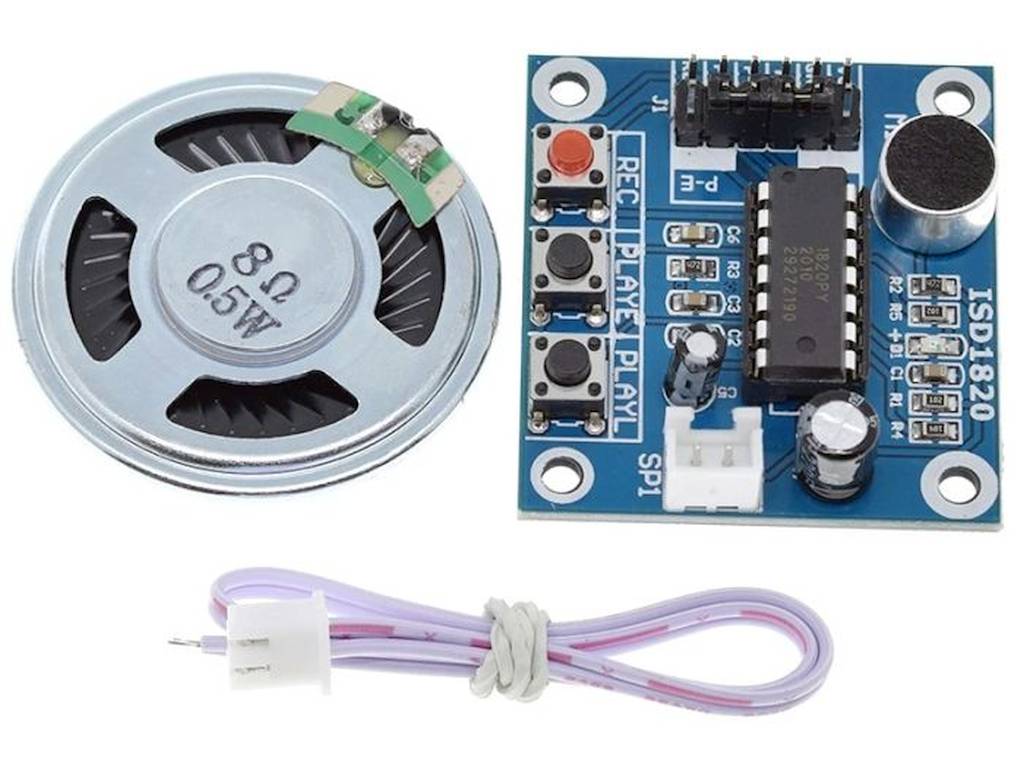

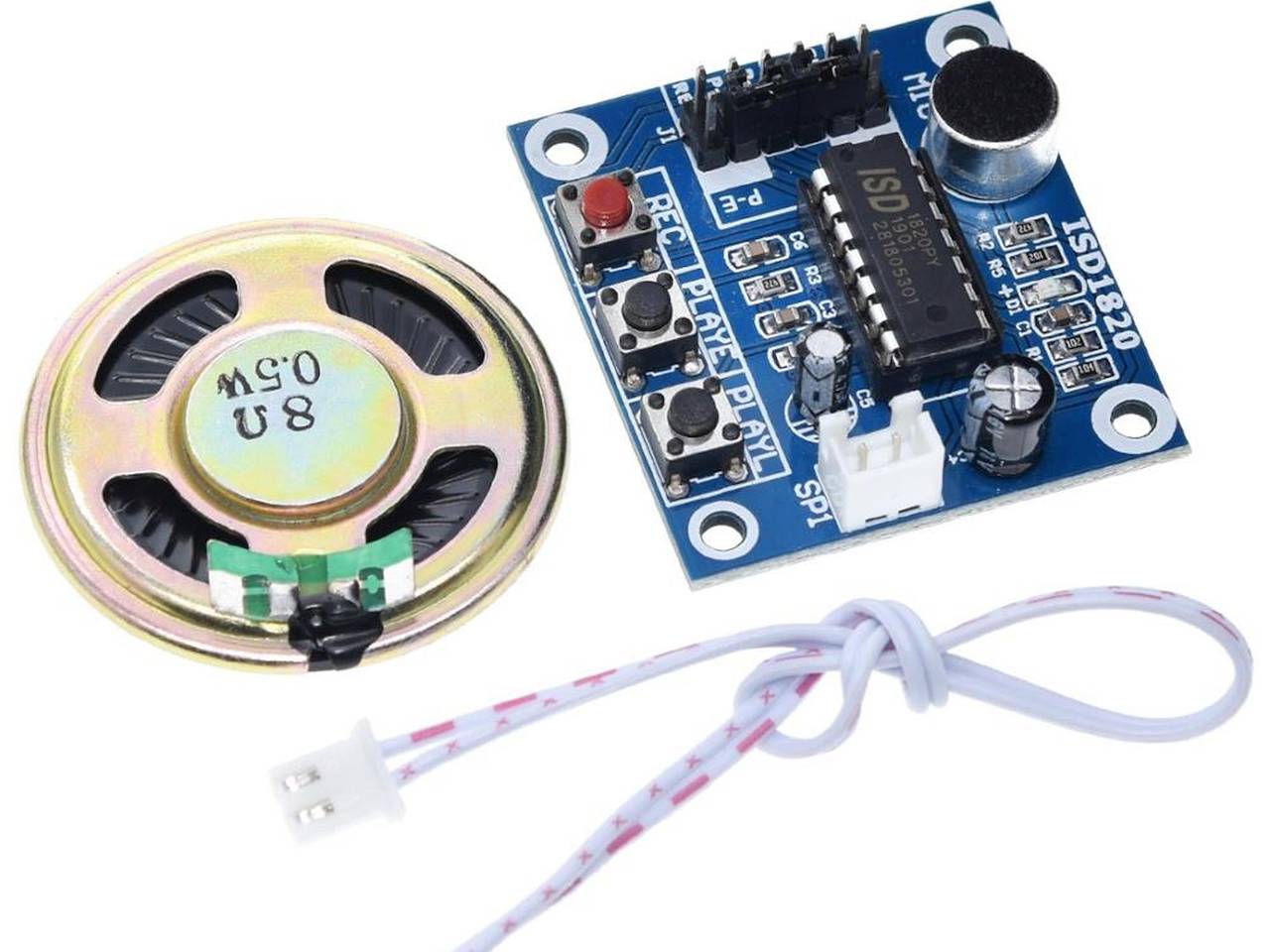

- 1 db ISD1820 hangrögzítő és lejátszó modul hangszóróval – készre szerelt, SMD vagy DIP kivitel
- 1 db csatlakoztatásra kész 8 ohm / 0,5 W hangszóró
