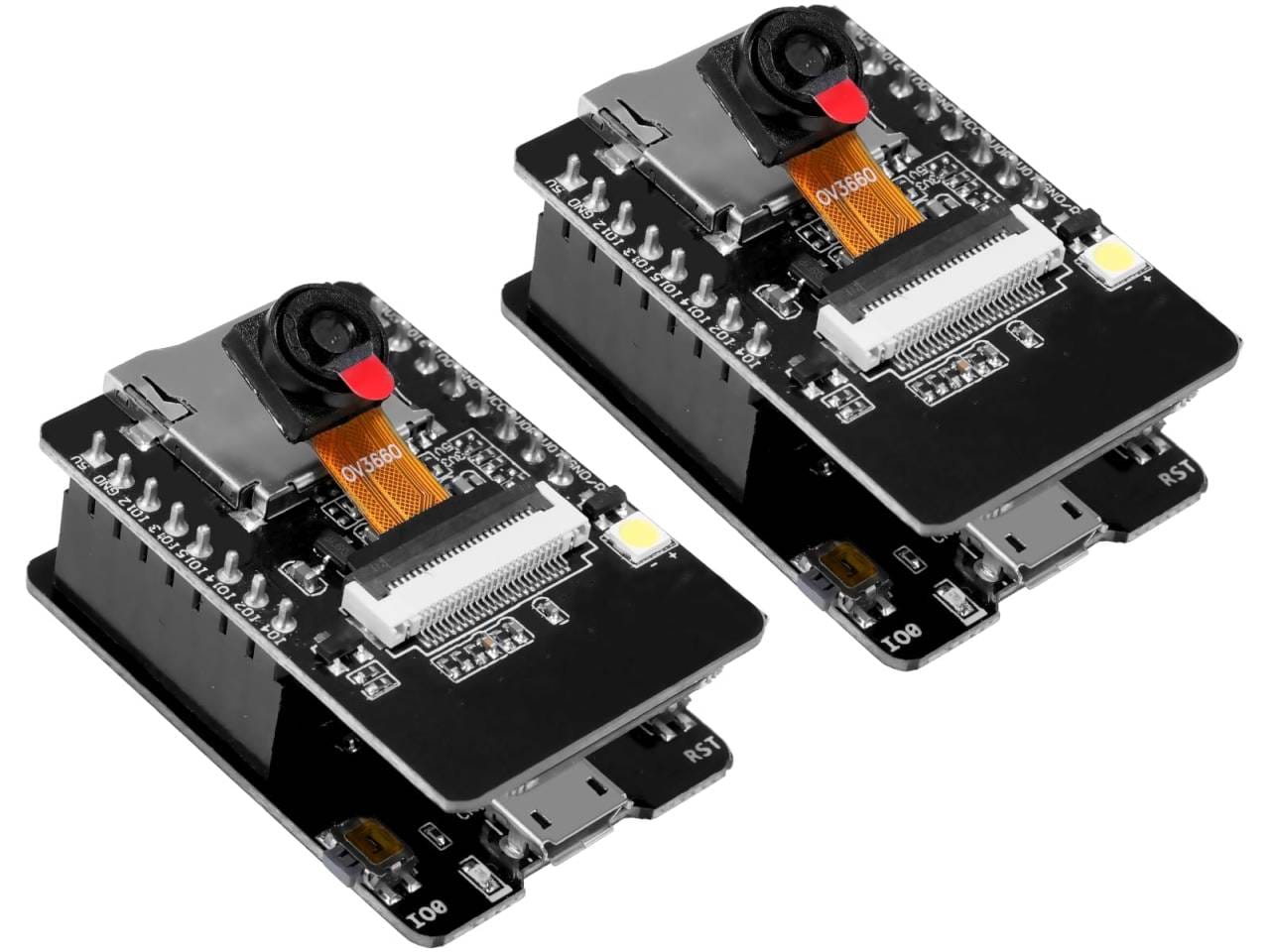

ESP32-CAM készlet/KIT (ESP-32 lap; 3MPx/OV3660 camera; USB feltöltő, uFl antenna; 4MB PSRAM)

Leírás

Az ESP32-CAM-MB egy modern, kompakt, nagy teljesítményű fejlesztőmodul, amely ötvözi az Espressif ESP32 mikrokontroller Wi-Fi + Bluetooth funkcionalitását egy nagyfelbontású OV3660 CMOS kamerával. A beépített USB-feltöltő interfész egyszerű programozhatóságot biztosít FTDI konverter nélkül.

Ez a modul azok számára ideális, akik professzionális vagy hobbi szinten szeretnének videót streamelni, képet rögzíteni, vagy vizuális AI/ML rendszert építeni. A hagyományos ESP32-CAM modulhoz képest az OV3660 3 MP kamera részletgazdagabb, élesebb képeket képes készíteni.

Működés

Az ESP32-CAM-MB alapja az Espressif ESP32-WROOM-32 SoC, amely két 32 bites Xtensa LX6 maggal rendelkezik, maximum 240 MHz órajellel. A 802.11b/g/n Wi-Fi és a Bluetooth 4.2 (BLE + klasszikus) kapcsolat beépítve érkezik.

Az OV3660 szenzor által biztosított 2048×1536 pixeles maximális felbontás lehetővé teszi a részletesebb képrögzítést, amit a 4 MB PSRAM támogat a képek pufferelésére. A kameramodul MIPI interfészen keresztül csatlakozik a vezérlőlaphoz. A modul rendelkezik beépített microSD kártyahelyen keresztüli képtárolási lehetőséggel is.

Az MB variáns tartalmaz USB feltöltőt, amely lehetővé teszi a programozást és tápellátást anélkül, hogy külső USB-TTL konverterre lenne szükség.

Felhasználás

• Távoli megfigyelés: otthoni vagy ipari kamerarendszerek
• Okosotthon: Home Assistant vagy ESPHome integrációval
• Gépi látás: AI/ML felismerési feladatok, színérzékelés, tárgyfelismerés
• Mobil robotika: vizuális navigáció, akadálykerülés
• Oktatás: IoT és beágyazott rendszerek képzése, tananyagprojektek
• Kompatibilis az Arduino IDE, PlatformIO, MicroPython és ESPHome rendszerekkel
• Teljes támogatás az ESP32-CAM GitHub könyvtárral (OV3660 driver is)
• Kipróbált integrációk: MQTT, RTSP stream, HTTP snapshot készítés

Alapadatok

• Mikrokontroller: Espressif ESP32-WROOM-32, dual-core 32-bit Xtensa LX6 CPU, 240 MHz, beépített Wi-Fi és Bluetooth vezérlő, hardveres gyorsítók AES, SHA, RSA algoritmusokhoz
• Wi-Fi szabvány: 802.11 b/g/n, támogatott működési módok: Station, SoftAP és egyidejű AP + STA mód
• Bluetooth: Bluetooth v4.2, támogatja a klasszikus és BLE (Bluetooth Low Energy) módokat
• PSRAM: 4 MB külső SPI PSRAM, használható képfeldolgozáshoz, gépi tanuláshoz és gyors puffereléshez
• Flash memória: 4 MB SPI NOR Flash, felhasználható programkód és adatok tárolására
• Kamera: OmniVision OV3660, 1/5″ CMOS érzékelő, max. 2048×1536 pixel, támogatott felbontások: UXGA, SXGA, VGA, QVGA; képformátumok: YUV422, RGB565, JPEG (firmware-től függően)
• Képfrissítési sebesség: VGA módban akár 60 fps, UXGA esetén tipikusan 15 fps
• Kamera interfész: 24 tűs FPC csatlakozó, MIPI CSI kompatibilis jellel, fix fókuszos optika
• SD kártyahely: beépített MicroSD slot (FAT16/32)
• USB interfész: beépített USB-TTL konverter (CH340G), automatikus letöltésvezérlés támogatása (EN / IO0)
• Tápellátás: 5 V DC USB-n keresztül, belső LDO szabályzó 3.3 V-ra, javasolt min. 500 mA-es forrás használata

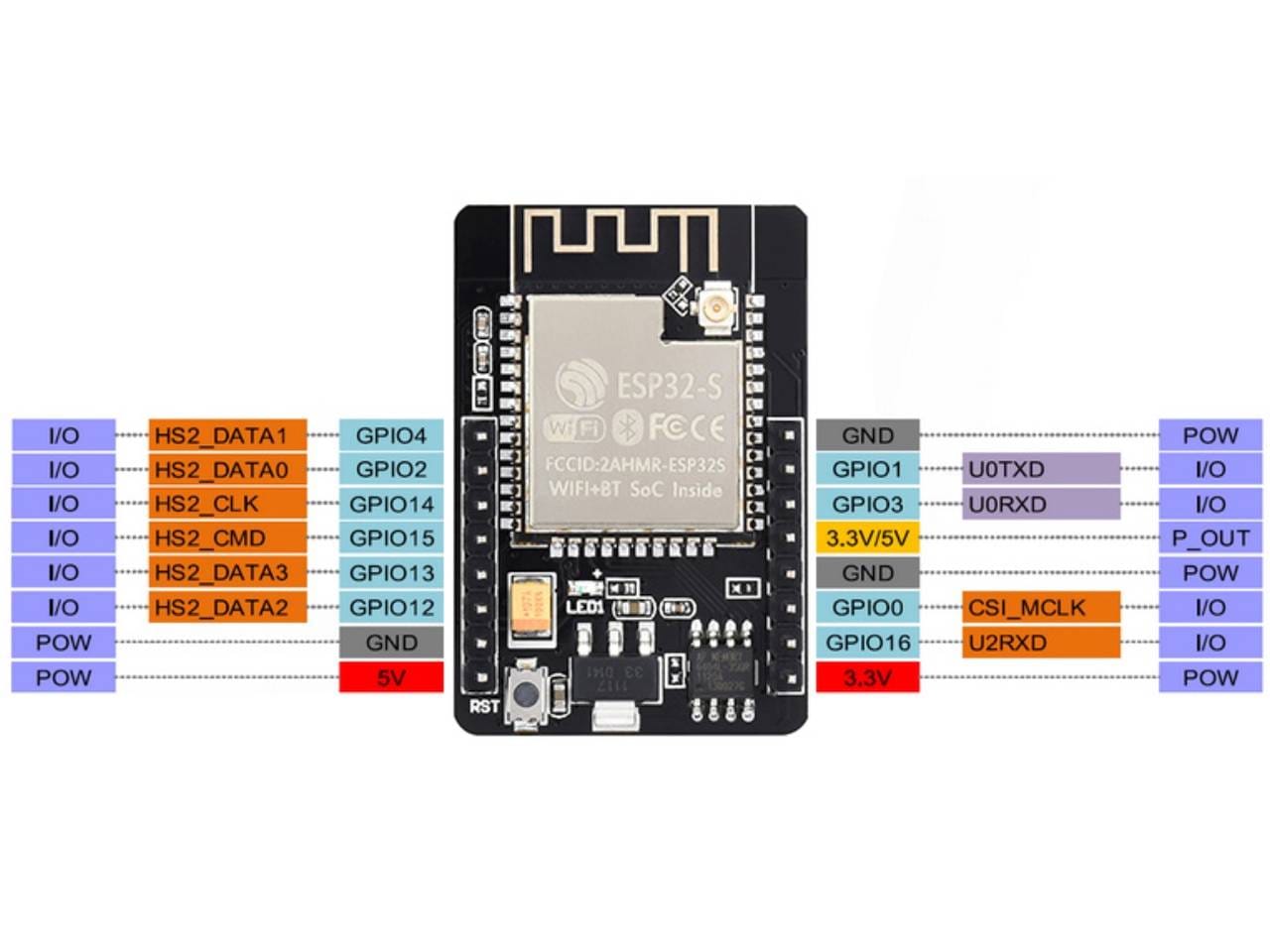

• GPIO csatlakozók: 9 programozható I/O, funkciók: PWM, ADC (12 bit), SPI, I2C, UART; néhány pin osztott a kamerával, részletek a pinout ábrában
• Készenléti áramfelvétel: < 2.5 mA (moduláris sleep mód)
• Üzemi hőmérséklet: -20 °C – +70 °C
• Méretek: Kamera modul: 40 × 27 mm, alaplap MB panel: kb. 60 × 30 mm, magasság kamera optikával: ~12 mm

Dokumentáció

• Arcfelismerés és kamerateszt mintaalkalmazás
• ESP32-CAM alkalmazási mintacsomag (OV3660 támogatás: 3.3.0 után!)
• CH340/CH341 driver (minden illesztővel együttműködik!)
