Leírás

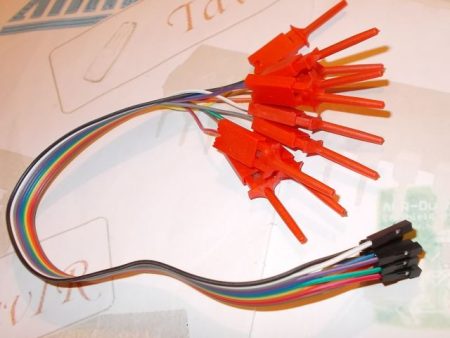

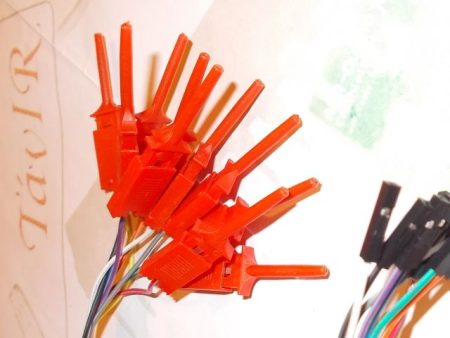

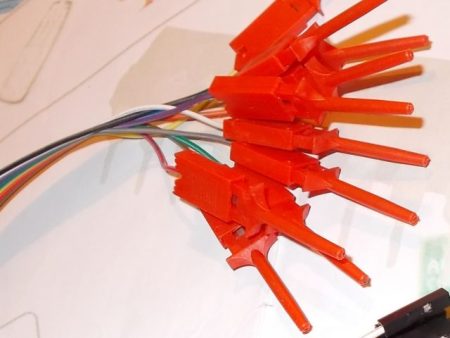

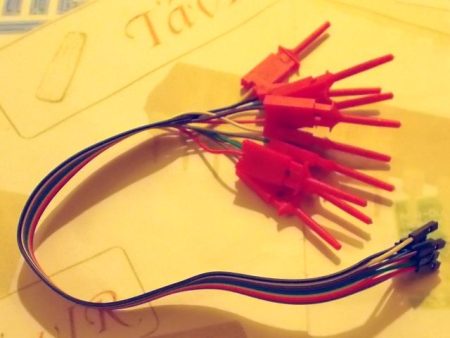

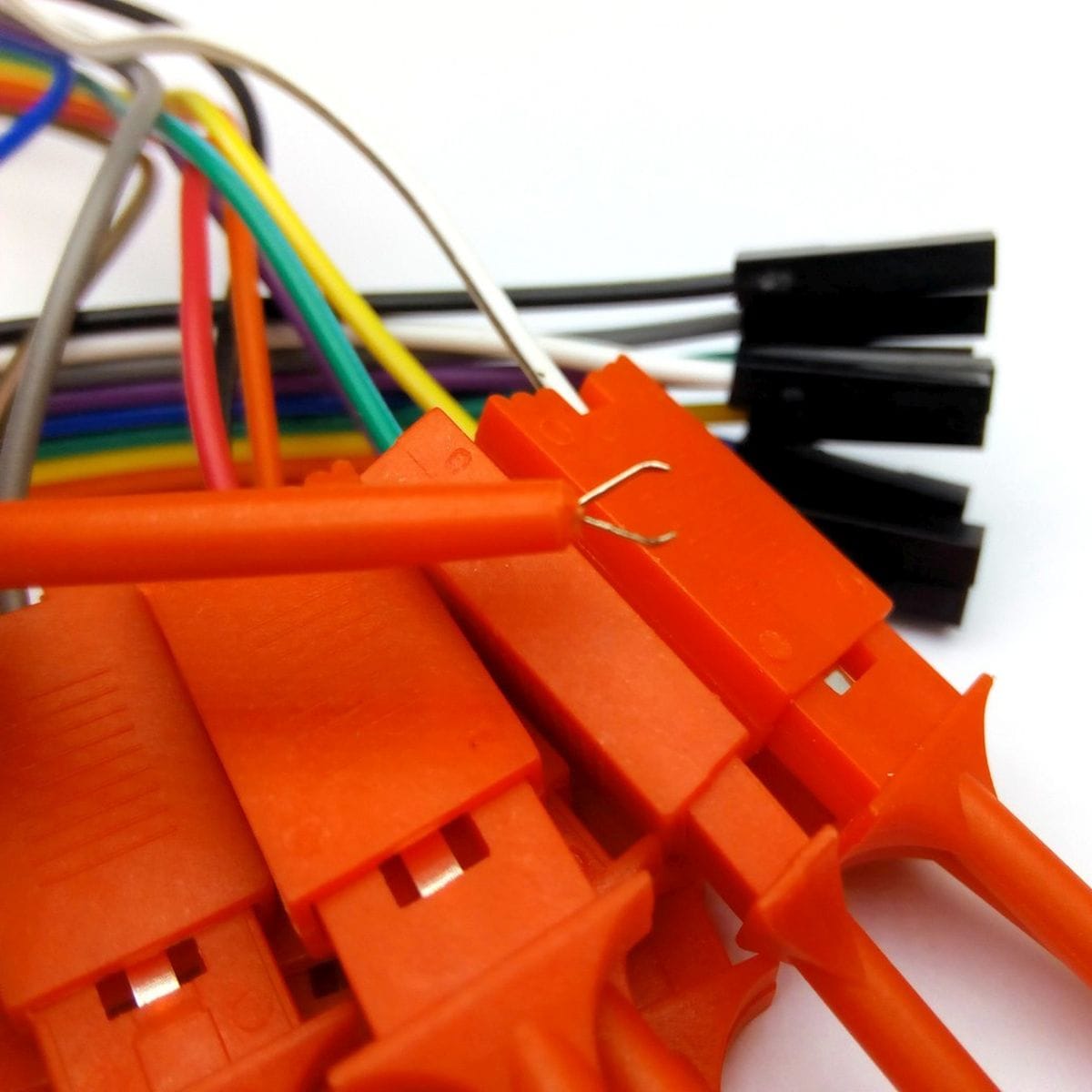

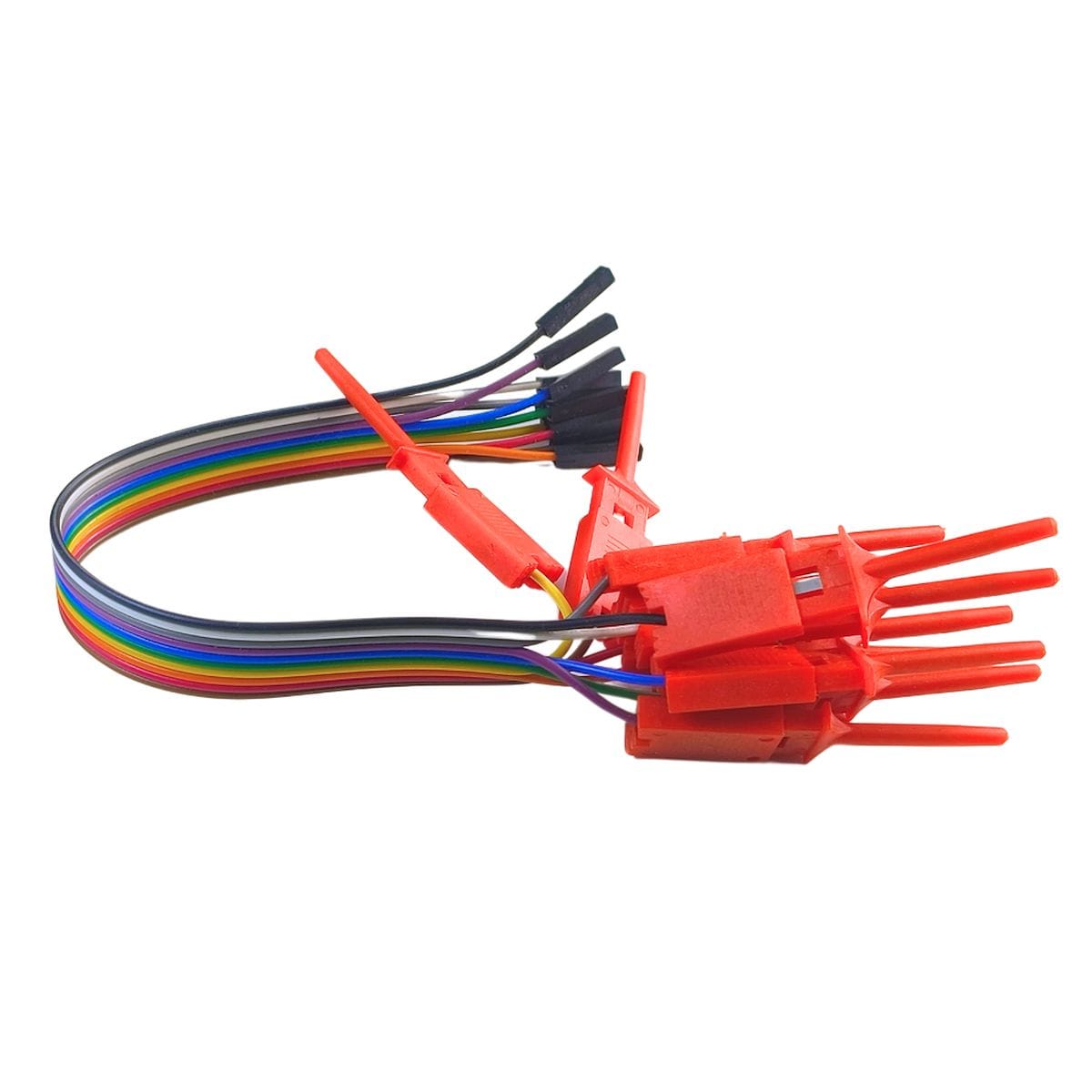

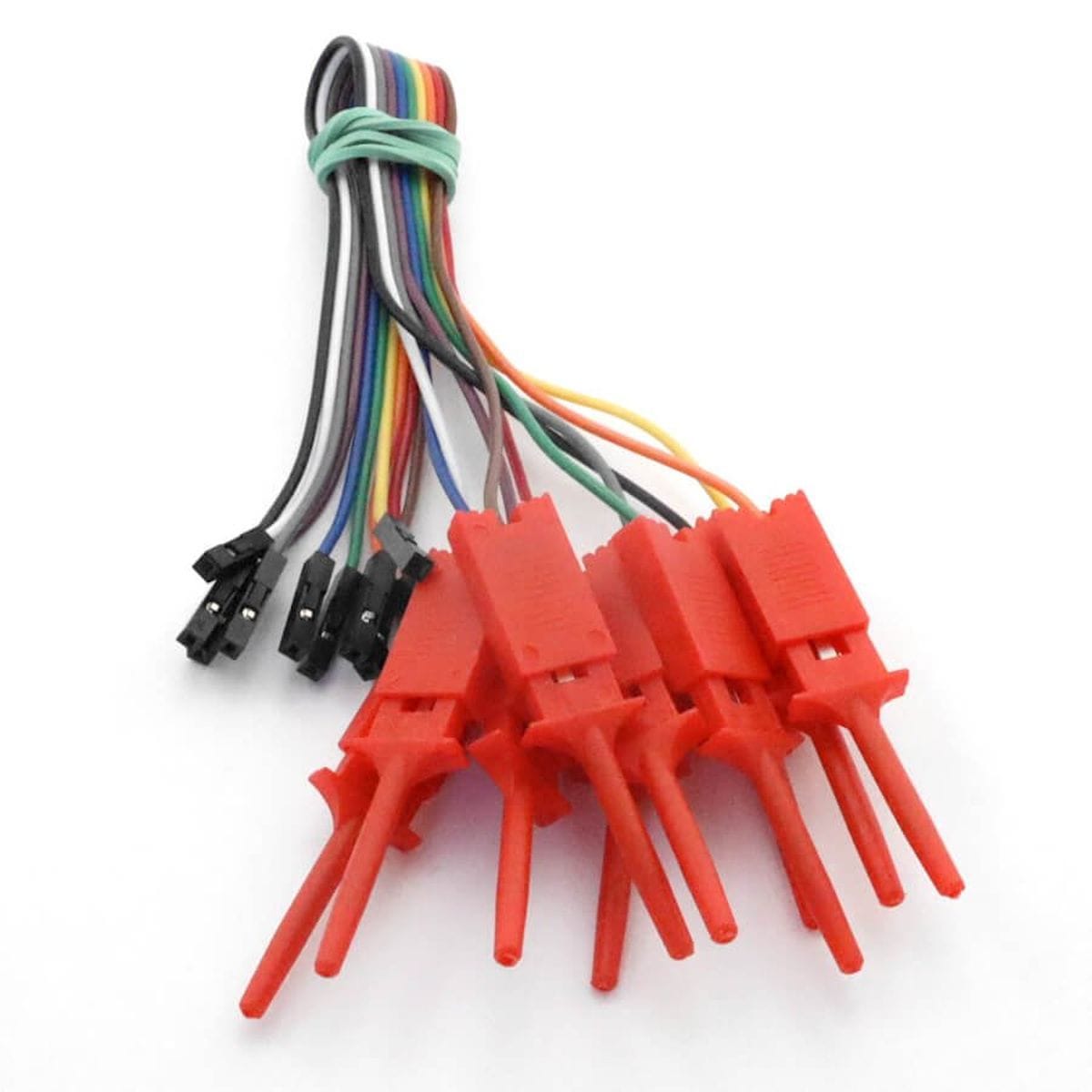

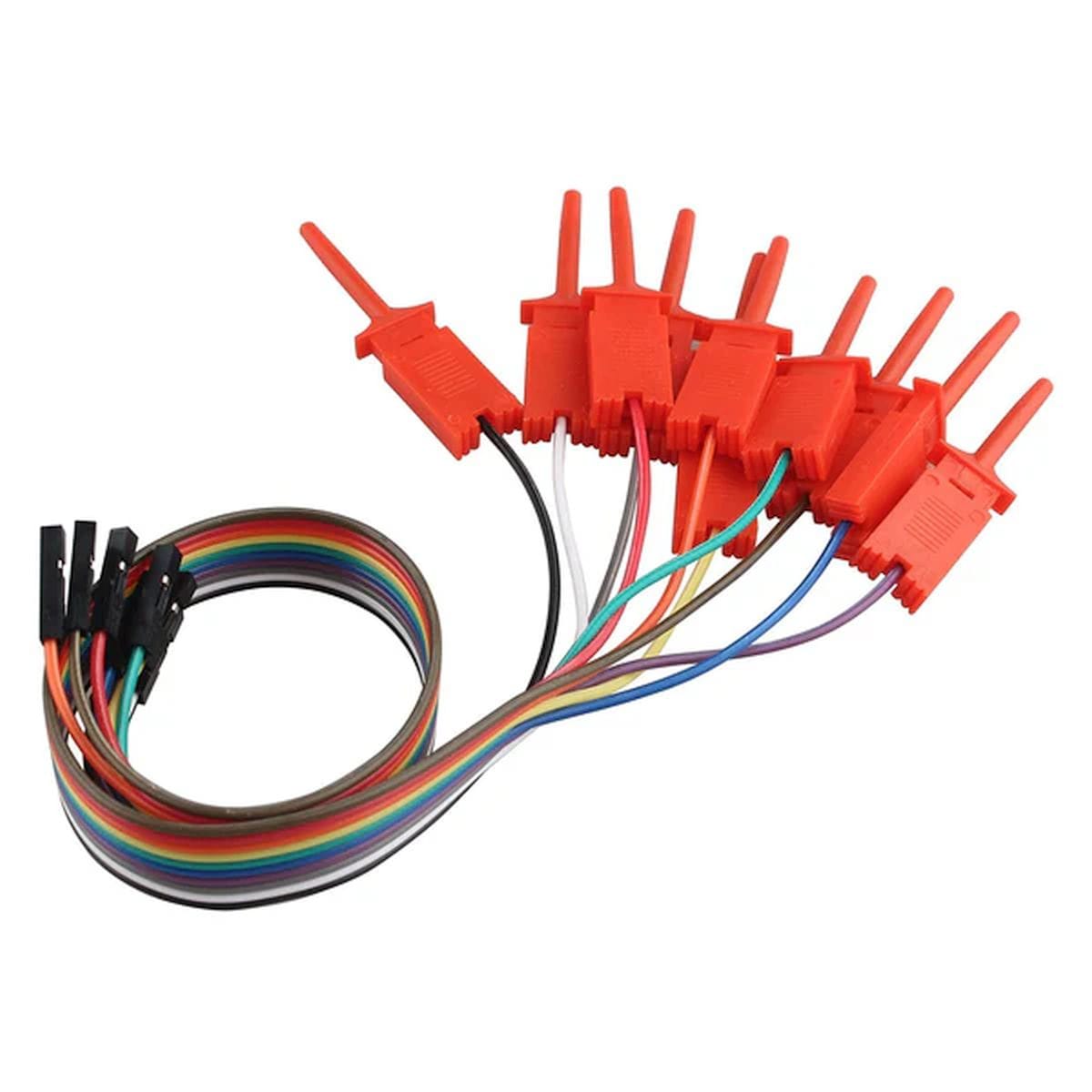

A 10 ér anya – csíptető, csipesz (20 cm) logikai analizátorhoz, mikrokontrolleres hibakereséshez és apró mérőpontok ideiglenes eléréséhez használható 10 eres tesztcsipesz-kábel. Akkor hasznos, amikor nem akarsz forrasztani, de több digitális jelet egyszerre kell stabilan rávezetni egy mérőeszközre.
Mikor használjuk?
A 10 ér anya – csíptető, csipesz (20 cm) a mérőműszer és a vizsgált áramkör közé kerül. Tipikus párja egy 8 csatornás USB-s logikai analizátor, ahol a csatornák és a GND vezetéke külön-külön mérőpontra, tüskesorra vagy IC-lábra csíptethető. Az “anya” megnevezés itt a csatlakozó hüvely oldalára utal. Ez nem mechanikai anya, hanem olyan csatlakozóvég, amely tüskesorhoz, IDC jellegű csatlakozáshoz vagy logikai analizátoros kábelkivezetéshez illeszthető.
Azaz a 10 ér anya – csíptető, csipesz (20 cm) egy 10 eres, kb. 20 cm hosszú, csíptetővéges mérőkábel-készlet logikai analizátoros és műhelyasztali elektronikai mérésekhez.
Így működik a gyakorlatban
A csíptetős végeket a mérendő pontokra kell rögzíteni, a másik oldalon lévő hüvelyes csatlakozás pedig a mérőeszköz vagy annak szalagkábele felé adja tovább a jeleket. Digitális méréseknél a csatornák mellett a közös GND bekötése is fontos, mert enélkül a logikai szintek bizonytalanul értelmezhetők.
A 10 ér anya – csíptető, csipesz (20 cm) nem tápegységkábel és nem nagyáramú mérővezeték. Rövid idejű hibakereséshez, jelkövetéshez, prototípus-méréshez való, ahol a kontaktus pontossága és a vezetékek áttekinthetősége fontosabb, mint a mechanikai terhelhetőség.
Tipikus helyzetek, ahol beválik
- Arduino vagy ESP32 projektben I2C SDA/SCL vonalak vizsgálata.
- SPI busz mérésénél CS, CLK, MOSI és MISO jelek külön csatornára vezetése.
- UART Tx/Rx hibakeresés logikai analizátorral.
- 1-Wire vagy egyszerű digitális érzékelő jelének ideiglenes bekötése.
- IC-láb, tüskesor vagy kis mérőpont elérése forrasztás nélkül.
- Oktatási mérésnél több jelvezeték rendezett kivezetése.
- Prototípuspanelen ismétlődő mérési pontok gyors csatlakoztatása.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Van közös GND a mérőeszköz és a vizsgált áramkör között? | Közös referencia nélkül a logikai analizátor hibás vagy zajos jelet mutathat. |
| Biztosan a megfelelő csatornára került minden vezeték? | Felcserélt CH0-CH7 bekötésnél a szoftveres dekódolás rossz vonalat értelmez. |
| Nem ér össze két szomszédos IC-láb a csipesznél? | Rövidzárat okozhat, különösen finom lábtávolságú tokoknál. |
| A mérendő jel kisfeszültségű digitális jel? | Ismeretlen vagy túl nagy feszültségnél a mérőeszköz és a számítógép is sérülhet. |
| A 20 cm-es vezeték nem húzza el a mérőpontot? | A csipesz lecsúszhat, vagy bizonytalan kontaktust adhat. |
| Illeszkedik a hüvelyes oldal a használt tüskesorhoz vagy IDC csatlakozóhoz? | Nem megfelelő csatlakozónál laza, félrecsúszott vagy kontaktushibás bekötés jöhet létre. |
Döntés előtt ellenőrizd
A 10 ér anya – csíptető, csipesz (20 cm) kiválasztása előtt érdemes ellenőrizni:
- A logikai analizátor vagy mérőkábel csatlakozója fogadja-e a hüvelyes oldalt.
- Elég-e a kb. 20 cm vezetékhossz a mérési elrendezéshez.
- A csíptetővég mérete megfelel-e a mérendő pontnak vagy alkatrészlábnak.
- A mérendő rendszer feszültsége a használt mérőeszköz bemeneti tartományán belül marad-e.
- A mérés nem hálózati, nagyfeszültségű vagy nagyáramú körön történik-e.
- Kell-e inkább forrasztott tesztpont, ha hosszabb ideig vagy rezgő környezetben mérsz.
Használati korlátok és mikor ne ezt válaszd
- Ne ezt válaszd hálózati feszültség, nagyfeszültség vagy leválasztatlan tápegység közvetlen méréséhez.
- Ne ezt válaszd nagyáramú terhelés vezetésére, mert ez mérő- és jelvezeték, nem teljesítménykábel.
- Ne ezt válaszd, ha a mérési pontok túl sűrűn vannak egymás mellett, és a csipesz rövidzárat okozhat.
- Ne ezt válaszd tartós beépítéshez, mert ideiglenes műhelymérésre való.
- Ne ezt válaszd analóg jelalak minőségének mérésére oszcilloszkóp helyett, mert a csipesz csak a csatlakozást segíti, nem helyettesíti a megfelelő műszert.
- Ne ezt válaszd, ha a pontos maximális feszültség- vagy áramterhelhetőség dokumentált értéke szükséges.
Műhelytitok
Finom mérőpontnál először mindig áramtalanított panelen próbáld fel a csipeszeket. Ha a csipesz rugója oldalra húzza az IC-lábat vagy a tüskesort, a mérés közben már nem a szoftver lesz a bizonytalan pont, hanem maga a kontaktus.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Erek száma: | 10 szerelt ér |
| Kábelhossz: | kb. 20 cm |
| Csipeszméret: | kb. 5,6 cm |
| Csíptetővég mérete: | kb. 0,9 mm x 0,4 mm |
| Hüvelyméret: | kb. 0,8 mm x 0,8 mm |
| Csatlakozási megjegyzés: | tüskesorra / IDC csatlakozóra |
| Csipesz szín: | piros vagy sárga |
| Anyag: | rozsdamentes acél vagy fémötvözet |
| Határadatok | max. 50mA/35V |
| Tápfeszültség: | nem önálló tápellátású eszköz |
| Kommunikáció: | nincs saját kommunikáció, mérővezeték jelátvitelhez |
| Logikai szint: | a használt mérőeszköztől függ |
Csomag
- 1 x 10 ér anya – csíptető, csipesz (20 cm)
