Leírás

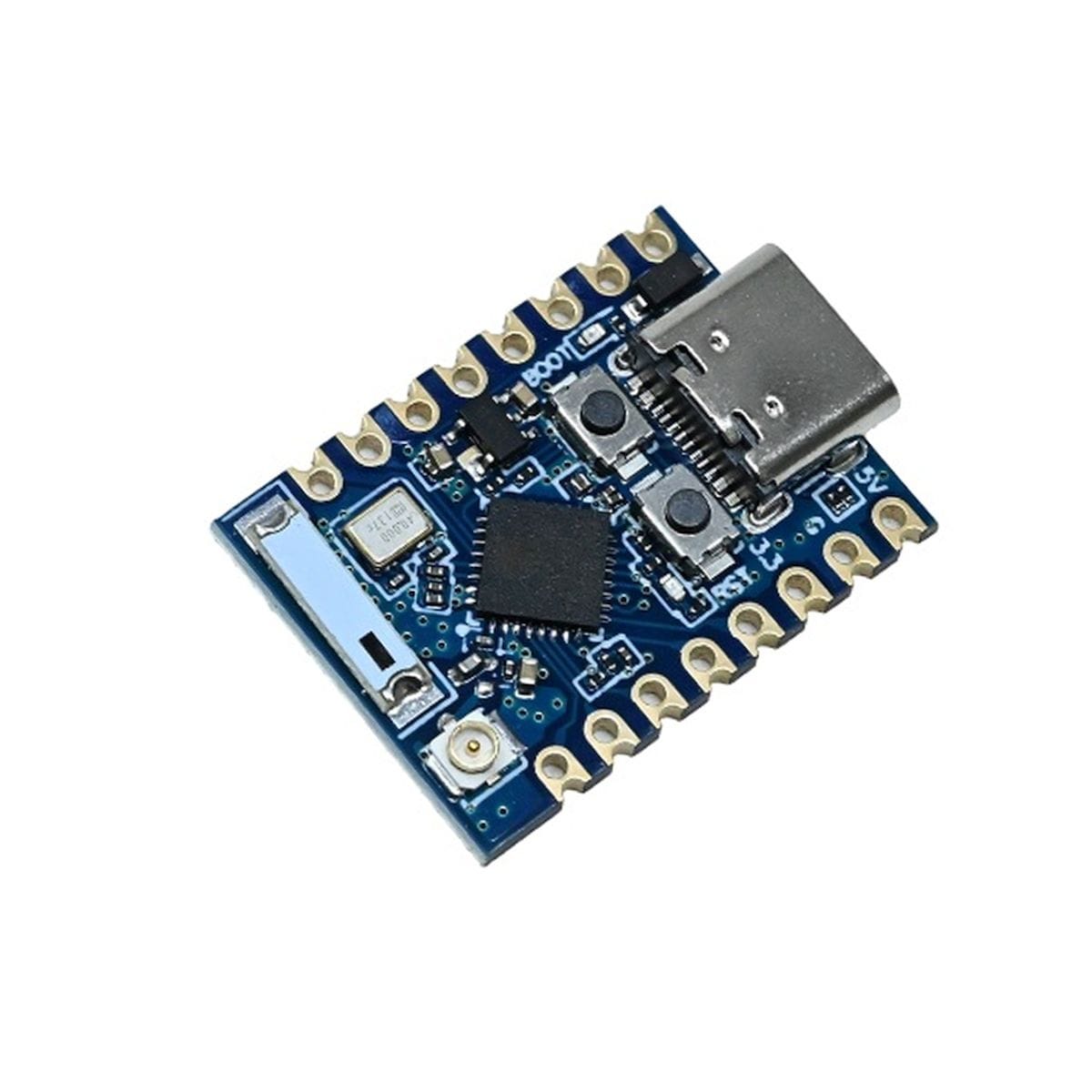

Az ESP32-C3 Mini Pro – Supermini (ESP32C3, 4MB Flash, uFL, USB-C) kis méretű ESP32-C3 fejlesztőpanel olyan vezérlési és IoT feladatokhoz, ahol egyetlen panelen kell Wi-Fi, Bluetooth Low Energy, programozható GPIO és USB-C kapcsolat. A központi ESP32-C3FN4 egy 32 bites, egymagos RISC-V mikrovezérlő, legfeljebb 160 MHz órajellel és 4 MB flash memóriával.
A panel 2,4 GHz-es IEEE 802.11b/g/n Wi-Fi-t és Bluetooth 5 LE kapcsolatot kezel. USB-C-n keresztül táplálható és programozható, emellett UART, SPI, I2C, ADC, PWM és általános GPIO funkciók használhatók. A logikai szint 3,3 V, ezt különösen 5 V-os perifériák illesztésénél kell figyelembe venni.
A Mini Pro változat egyik fontos eltérése az u.FL külső antennacsatlakozó.
Hol van a helye a rendszerben?
Az ESP32-C3 akkor kerül jó helyre a rendszerben, amikor a mikrokontrollernek nemcsak szenzorokat, kijelzőt vagy digitális I/O-t kell kezelnie, hanem vezeték nélküli kapcsolatot is kell biztosítania. Egy külön Wi-Fi modul és egy külön fővezérlő helyett maga az ESP32-C3 végzi a program futtatását és a rádiós kommunikációt.
Mi ez egy mondatban? Az ESP32-C3 Mini Pro – Supermini (ESP32C3, 4MB Flash, uFL, USB-C) egy ESP32-C3FN4 alapú, 4 MB flash memóriás, USB-C programozású Wi-Fi és Bluetooth 5 LE fejlesztőpanel u.FL külső antennacsatlakozóval.
Így épül be…
A panel USB-C csatlakozóról 5 V tápellátást kaphat, és ugyanez a kapcsolat használható programfeltöltésre, valamint soros kommunikációra. Külső táplálás 5 V VIN oldalról is megoldható. A mikrokontroller és a GPIO-k 3,3 V logikai szinten működnek.
Az ESP32-C3 integrált USB Serial/JTAG vezérlője a GPIO18 és GPIO19 lábat használja USB D- és D+ vonalként. Ha az USB-C kapcsolatot programozásra, konzolra vagy hibakeresésre használod, ezt a két lábat nem célszerű más perifériával ütköztetni.
A rádiós oldal 2,4 GHz-es Wi-Fi-t és Bluetooth Low Energy kapcsolatot ad. A panelen kerámia antenna és u.FL csatlakozó is található. Az u.FL antennaút pontos kiválasztása ennél a panelverziónál forraszátkötéssel történik.
Mikor érdemes használni?
- Wi-Fi-s hőmérséklet-, páratartalom- vagy más szenzoradat-gyűjtő végpont készítésére.
- MQTT-alapú vezérlő vagy adatküldő egység kialakítására.
- Bluetooth Low Energy jeladó, érzékelő vagy mobiltelefonnal kommunikáló eszköz fejlesztésére.
- Kis méretű webes vezérlő vagy helyi státuszoldalt szolgáltató beágyazott eszközhöz.
- Home Assistant rendszerhez kapcsolódó hálózati végpont kialakítására.
- Alacsony fogyasztásra épített, időszakosan felébredő adatgyűjtő projekthez.
- I2C, SPI vagy UART perifériák vezeték nélküli rendszerbe illesztésére.
- ESP-IDF, Arduino IDE, PlatformIO vagy MicroPython alapú ESP32-C3 fejlesztéshez.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Milyen logikai szinten dolgoznak a GPIO-k? | A panel GPIO-oldala 3,3 V-os, ezért 5 V-os logikai jel közvetlen illesztése nem megfelelő. |
| USB-C-n keresztül programozod a panelt? | A natív USB a GPIO18 és GPIO19 lábat használja, ezért ezek más funkcióra kötése megzavarhatja az USB kapcsolatot. |
| Külső antennát szeretnél használni? | Az u.FL csatlakozó rendelkezésre áll, de a T49796 antennaút-átkapcsolási módja !!!. |
| Milyen Wi-Fi hálózathoz kapcsolódik? | Az ESP32-C3 2,4 GHz-es 802.11b/g/n Wi-Fi-t kezel, 5 GHz-es Wi-Fi hálózatra nem csatlakozik. |
| Bluetooth Classic kapcsolat kell? | Az ESP32-C3 Bluetooth Low Energy kapcsolatot kezel, Bluetooth Classic funkciót nem. |
| Arduino IDE-t használsz? | Az ESP32-C3 támogatott az Arduino-ESP32 környezetben, a T49796 pontos board-beállításai: !!!. |
| ESP-IDF-fel fejlesztesz? | Az ESP32-C3 közvetlenül támogatott, az integrált USB Serial/JTAG programozásra és hibakeresésre is használható. |
| Hosszú gyártási életciklusú új terméket tervezel? | Az alkalmazott ESP32-C3FN4 EOL státusza miatt a hosszú távú alkatrészellátás külön beszerzési korlát. |
Vásárlás előtt ezekre figyelj
A 4 MB flash a program, fájlrendszer és OTA-partíció kiosztásánál szab határt. Nagy firmware-nél már a partíciós felosztás is része a tervezésnek.
A 3,3 V-os logikai szintet külön kezeld az 5 V-os tápellátástól. Attól, hogy a panel 5 V-ról táplálható, a GPIO-k nem válnak 5 V-os logikai bemenetekké.
Amikor nem ez lesz a jó megoldás
Ne ezt válaszd, ha
- 5 GHz-es Wi-Fi kapcsolat szükséges, mert az ESP32-C3 rádiója 2,4 GHz-es Wi-Fi-t kezel.
- Bluetooth Classic protokollra van szükség, mert az ESP32-C3 Bluetooth Low Energy kapcsolatot támogat.
Egy részlet, amin sok múlhat
Az USB-C itt nem egyszerűen tápbemenet. Az ESP32-C3 saját USB Serial/JTAG perifériája használható programfeltöltésre, soros konzolra és hibakeresésre is. Ez kényelmes, de ára van: a GPIO18 és GPIO19 az USB D- és D+ vonalhoz tartozik.
Ha egy firmware ezeknek a lábaknak más funkciót ad, az USB kapcsolat megszűnhet. Helyreállításkor a BOOT és RESET gombbal kézzel is download módba állítható az ESP32-C3.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Mikrokontroller: | ESP32-C3FN4 |
| CPU: | 32 bites, egymagos RISC-V |
| Maximális CPU-órajel: | 160 MHz |
| Flash memória: | 4 MB |
| SRAM: | 400 KB |
| ROM: | 384 KB |
| Wi-Fi: | 2,4 GHz, IEEE 802.11b/g/n |
| Bluetooth: | Bluetooth 5 Low Energy |
| Bluetooth Classic: | Nem támogatott |
| USB: | USB-C, programozás és soros kapcsolat |
| USB vezérlő: | Integrált USB Serial/JTAG |
| USB adatvonalak: | GPIO18 – D-, GPIO19 – D+ |
| Tápellátás: | 5 V USB-C vagy külső 5 V VIN |
| Logikai szint: | 3,3 V |

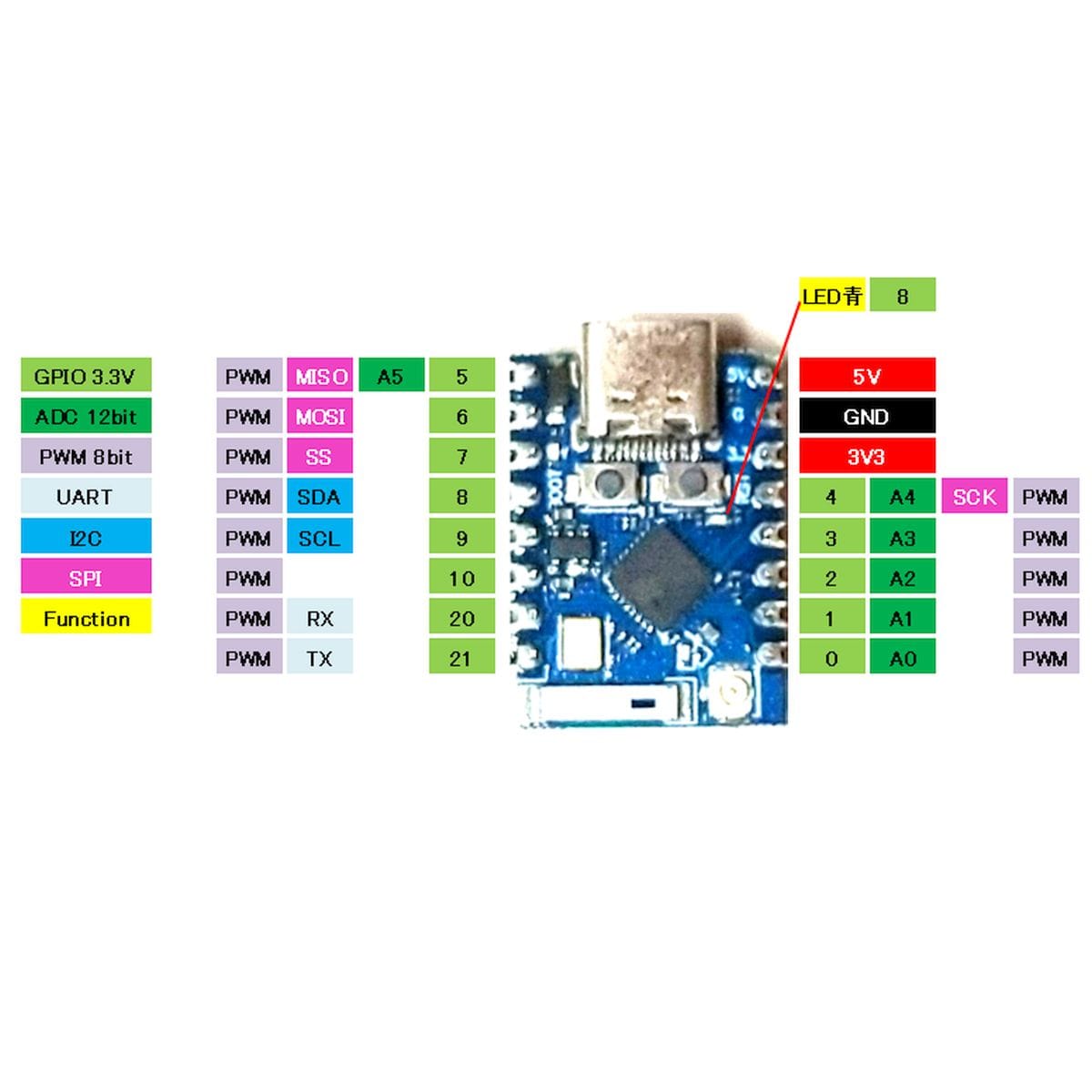

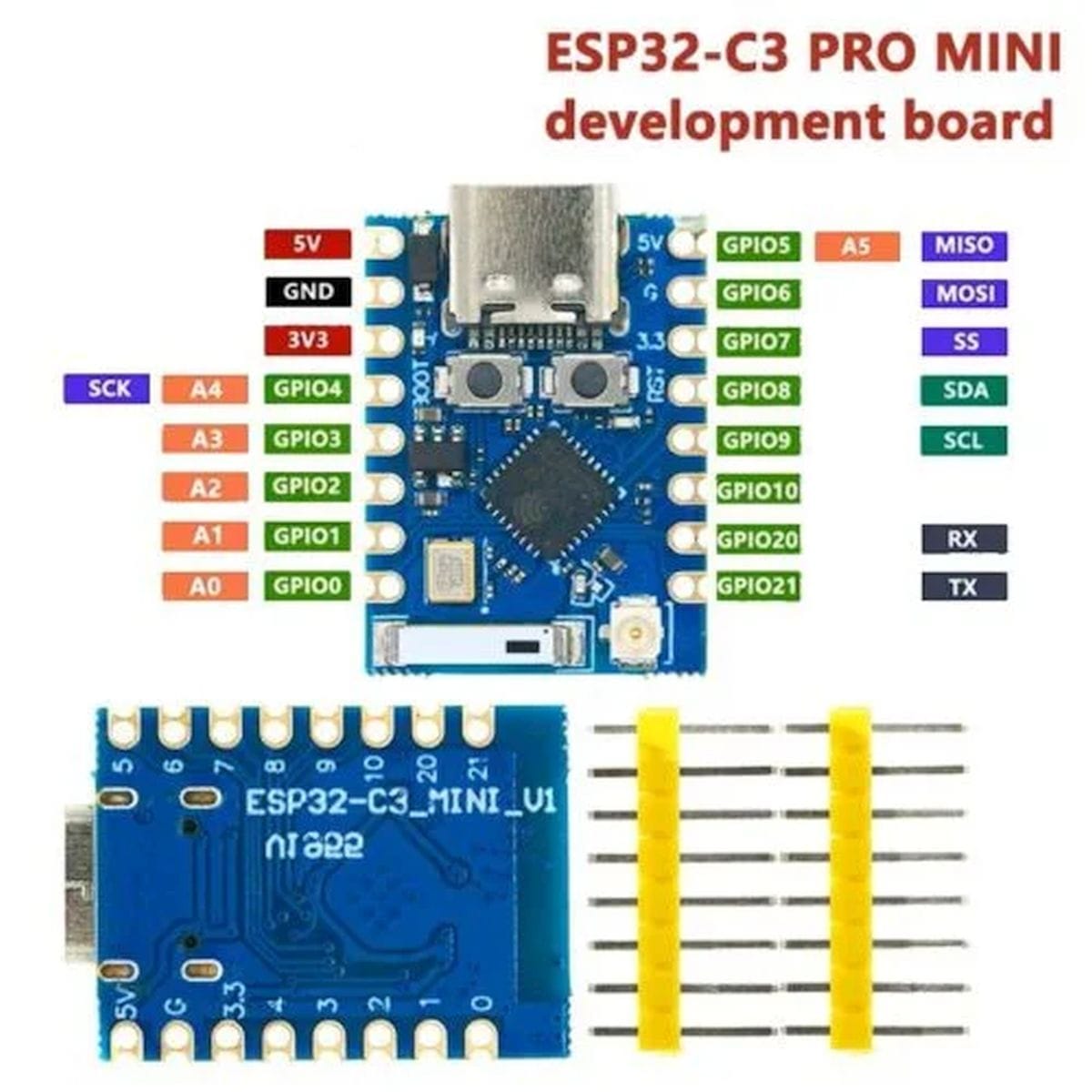

| Interfészek: | GPIO, PWM, UART, SPI, I2C, ADC |
| Beépített antenna: | Kerámia antenna |
| Külső antennacsatlakozó: | u.FL |
| Kezelőszervek: | BOOT és RESET gomb |
| Deep-sleep áramfelvétel: | kb. 40-600 µA, konfigurációfüggő |
Dokumentációs és kapcsolódó linkek
- ESP32‑C3 Wi‑Fi & BLE SoC termékoldal [Espressif]
- ESP32‑C3 Super Mini / Zero Pro leírás és pinout [espboards.dev]
- ESP32‑C3 Pro Mini modul termékoldal [NerdShed]
- Szenzorcsalád: ESP32‑C3 [TavIR]
- Chipkészlet: ESP32‑C3 [TavIR]
Csomag

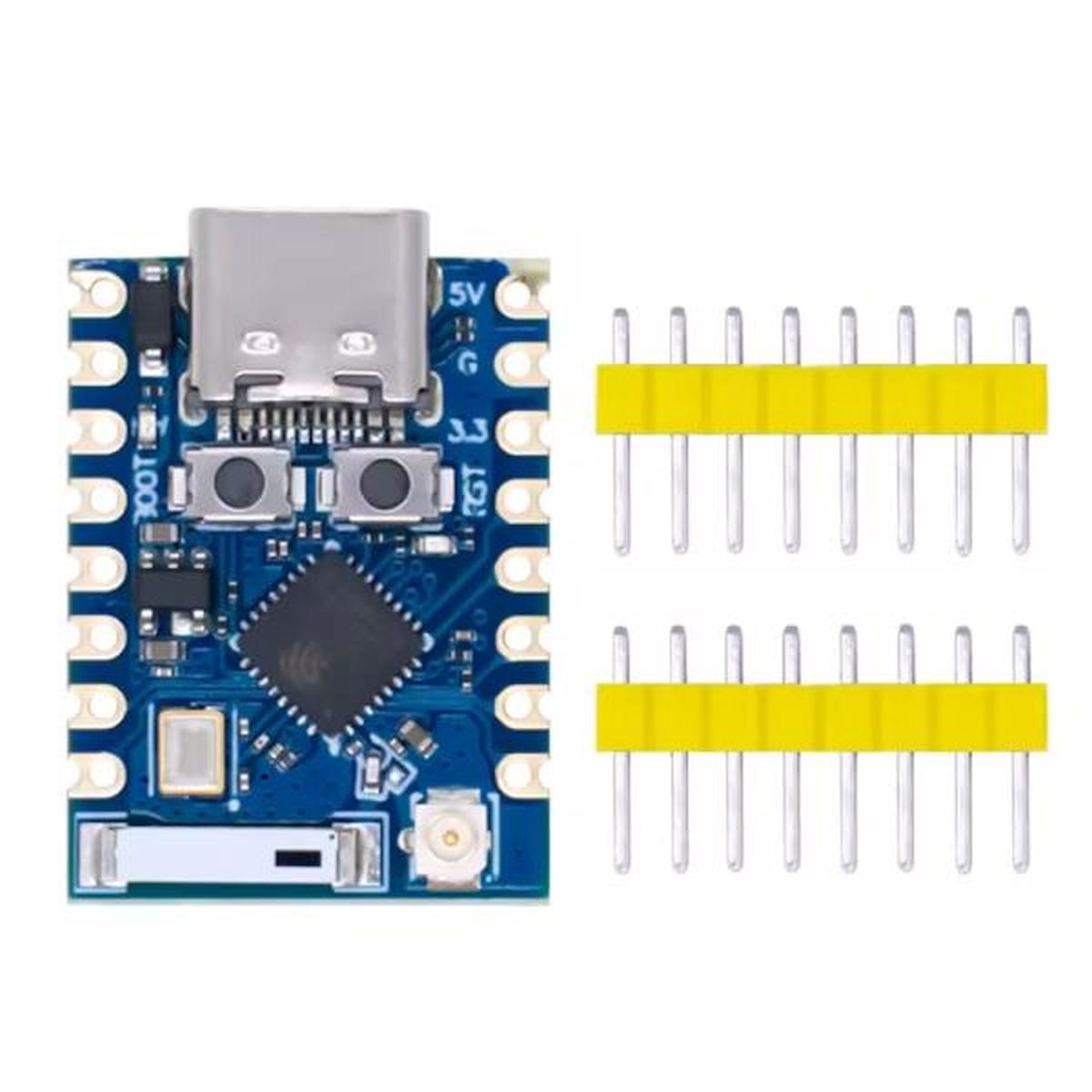

- 1 db ESP32-C3 Mini Pro – Supermini (ESP32C3, 4MB Flash, uFL, USB-C) alappanel
- 2 db tüskesor
