Leírás
Van, amikor nem kell MP3-lejátszó, memóriakártya és programozás. Csak annyi a feladat, hogy felmondj egy rövid üzenetet, elrejtsd egy képeslapban vagy ajándékban, és egy gombnyomásra újra megszólaljon. A YWD-DCB60B hangrögzítő és visszajátszó modul pontosan erre a fajta egyszerű beépítésre való. A kezeléséhez számítógép sem kell. A REC/PLAY gombot nyomva tartod, közben felmondod az üzenetet, majd elengeded. A kész felvételt ugyanennek a gombnak a rövid megnyomásával lehet visszahallgatni. Legfeljebb 60 másodperc rögzíthető.
A tápellátás már rajta van a szerkezeten: három cserélhető gombelem kerül bele, és szállításkor egy műanyag szigetelőfül választja le őket. Első használatkor ezt a fület kell kihúzni. Ha lemerült az elem – csere.
Ez az egész inkább egy beépíthető “mondd fel és játszd vissza” egység. Üdvözlőkártyába, hűtőmágnesbe, ajándékdobozba vagy kézzel készített tárgyba tehető úgy, hogy a végfelhasználónak már csak a lejátszógombot kell megnyomnia.

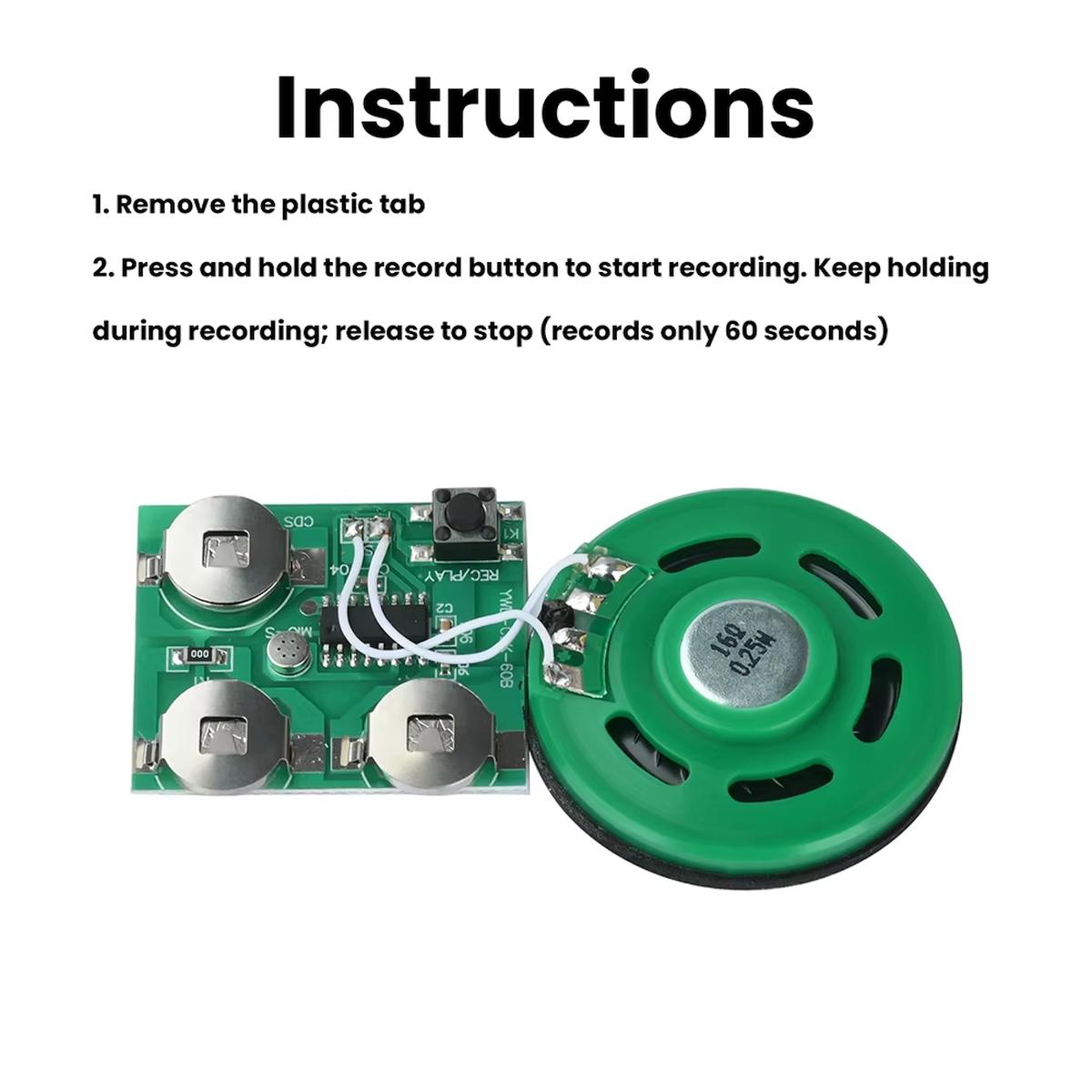

Így működik…

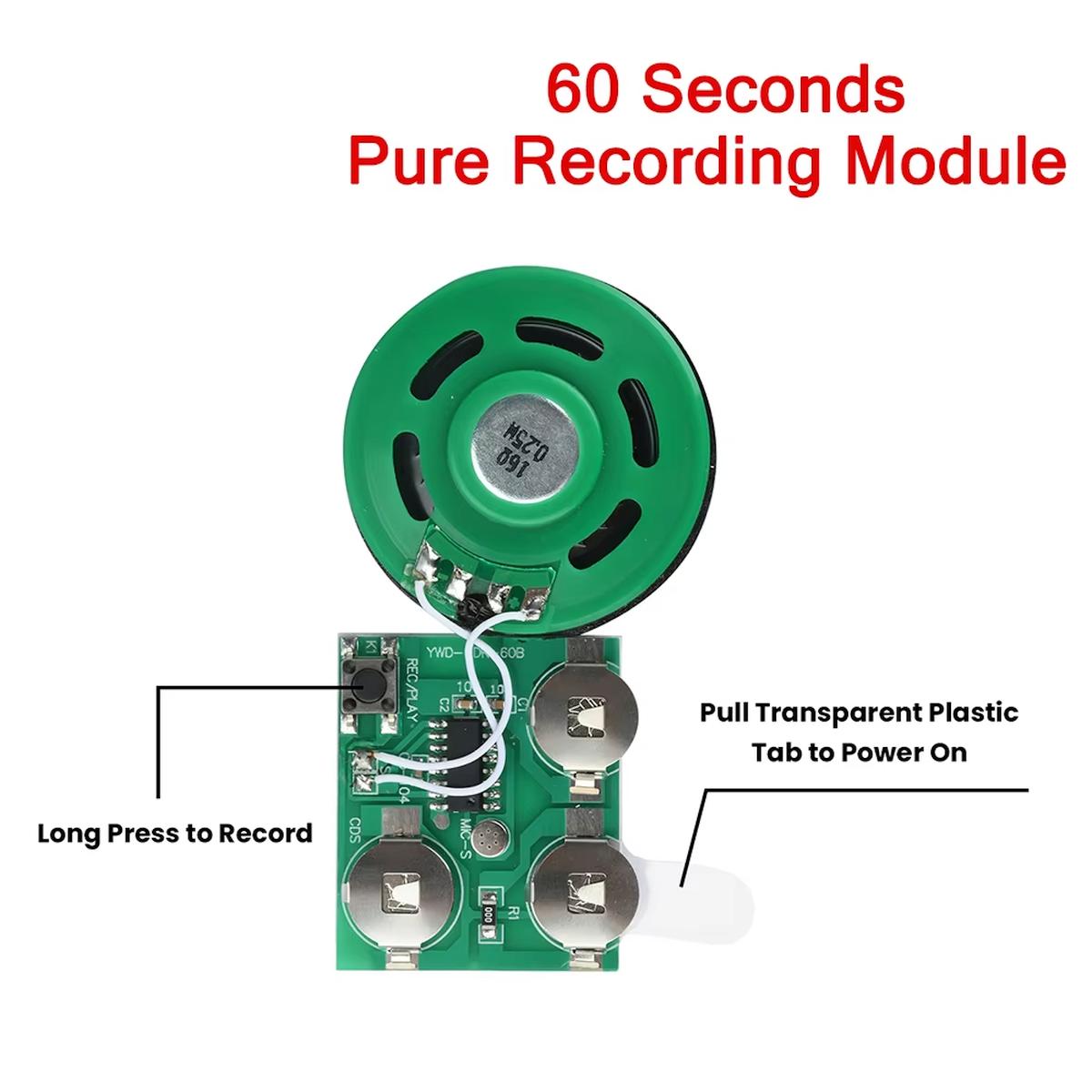

- Első használatkor keresd meg az elemeknél kilógó átlátszó műanyag szigetelőcsíkot, és húzd ki. Ez választja le az elemérintkezőt szállítás közben.

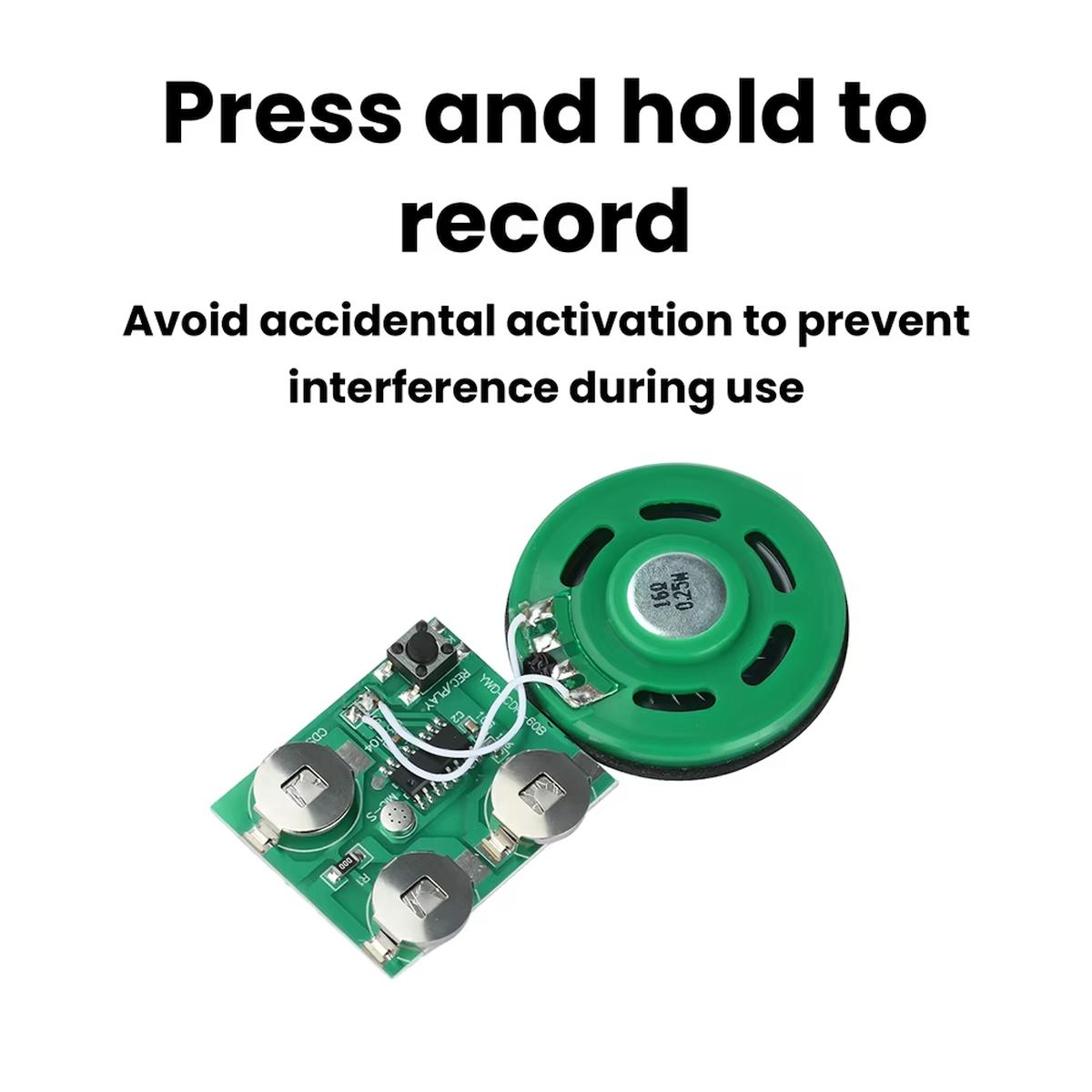

- Felvételhez nyomd le a REC/PLAY gombot, és tartsd lenyomva. A rögzítés addig tart, amíg a gombot nyomod, legfeljebb 60 másodpercig.
- Amikor befejezted az üzenetet, engedd el a gombot.
- A visszahallgatáshoz már csak röviden kell megnyomni a REC/PLAY gombot.
- Ha új hangot szeretnél rögzíteni, ismét hosszan nyomva tartod a gombot. A korábbi hang ekkor elveszik – ezért fontos tartalmat ne kezelj ezen az eszközön. Nem többfelvételes archívumgyűjtő.
Egy gomb két feladatra
A REC/PLAY gombnál a nyomás hossza dönti el, mi történik.
| Gombkezelés | Funkció |
|---|---|
| Hosszan nyomva tartod | hangfelvétel |
| Felvétel közben nyomva tartod | a rögzítés folytatódik |
| Elengeded | a felvétel befejeződik |
| Röviden megnyomod | lejátszás |
| Újra hosszan nyomod | új hang rögzítése |
Ez azért jó egy kész ajándékban vagy képeslapban, mert nincs külön kezelőpanel. A végleges tárgyon akár csak ezt az egy gombot kell hozzáférhető helyre tenni.
Arra viszont figyelj, hogy a hosszú gombnyomás felvételi funkció. Ha a gomb olyan helyre kerül, ahol becsukáskor vagy szállításkor tartósan benyomódhat, könnyen nem kívánt rögzítési helyzet alakulhat ki. A termék egyik kiemelt tulajdonsága éppen a hosszú nyomásos felvételindítás, ami csökkenti a véletlen aktiválás esélyét.
A 60 másodperces korlátot már felmondás előtt számold bele!
Egy rövid köszöntéshez a 60 másodperc sok. Egy történethez már gyorsan elfogy. Ha fontos, hogy az üzenet kényelmesen beleférjen, előbb mondd fel telefonnal vagy időzítő mellett próbaként. Így a végleges rögzítésnél nem a mondat közepén futsz bele az egyperces határba. A 60 másodperc maximum, rövidebb anyagot természetesen lehet készíteni.
Tápellátás és elemcsere

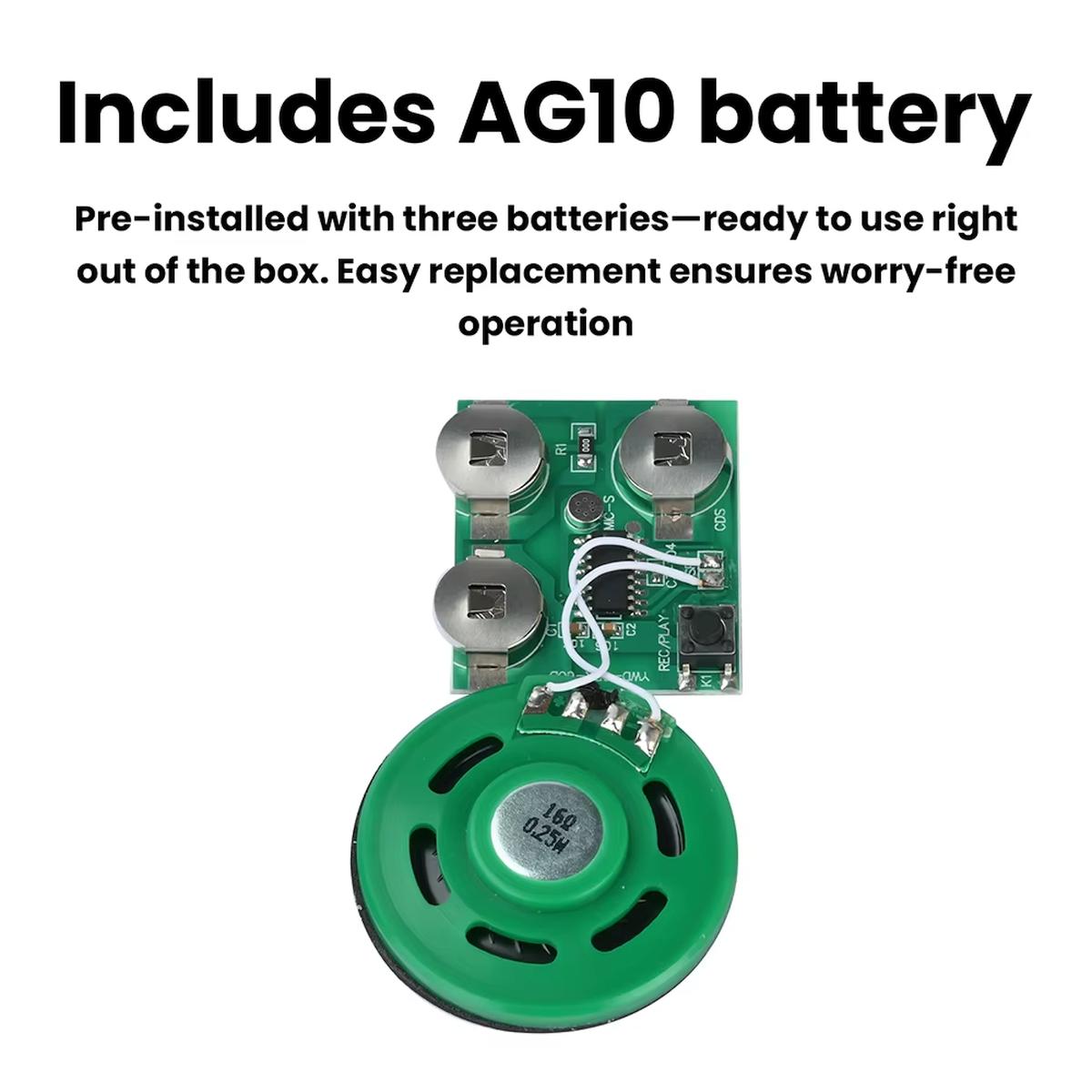

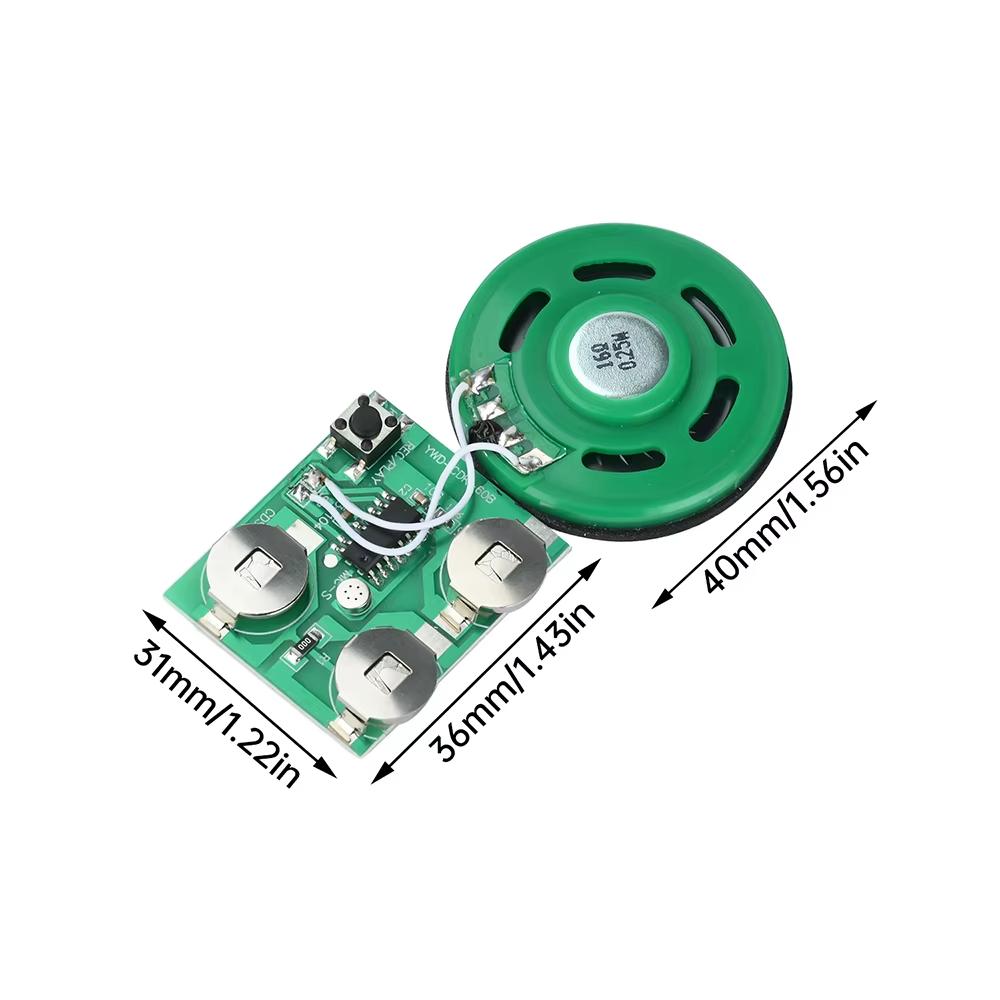

A YWD-DCB60B hangrögzítő és visszajátszó modul három cserélhető gombelemmel érkezik.

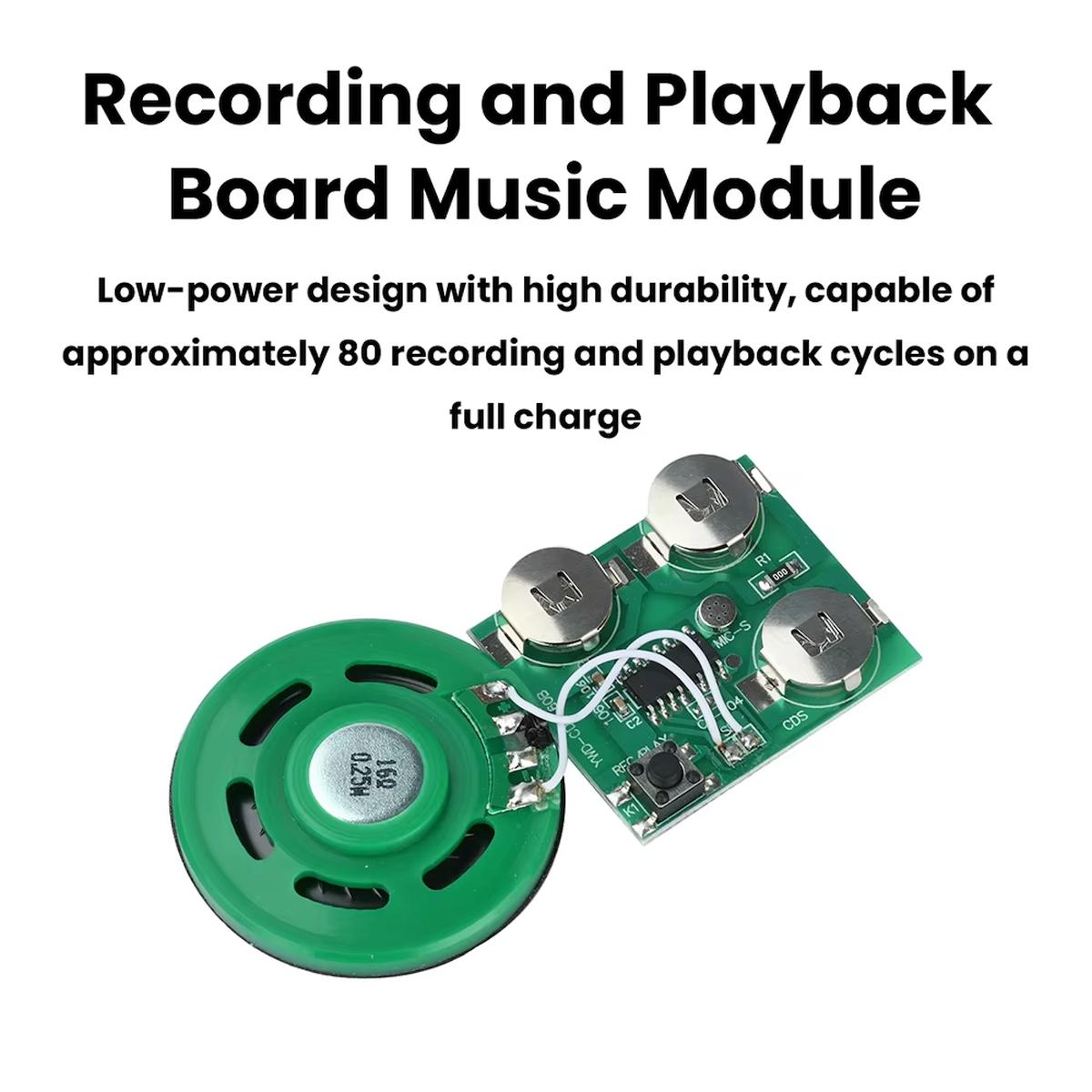

A modul körülbelül 80 felvételi / lejátszási ciklust tud egy teljes elemkapacitásra. Ezt nagyságrendi támpontként kezeld! Függ a hangerőtől, hossztól és hőmérséklettől, állásidőtől. Az elemek nem tölthetők a modulban. USB vagy töltőcsatlakozó nincs rajta.

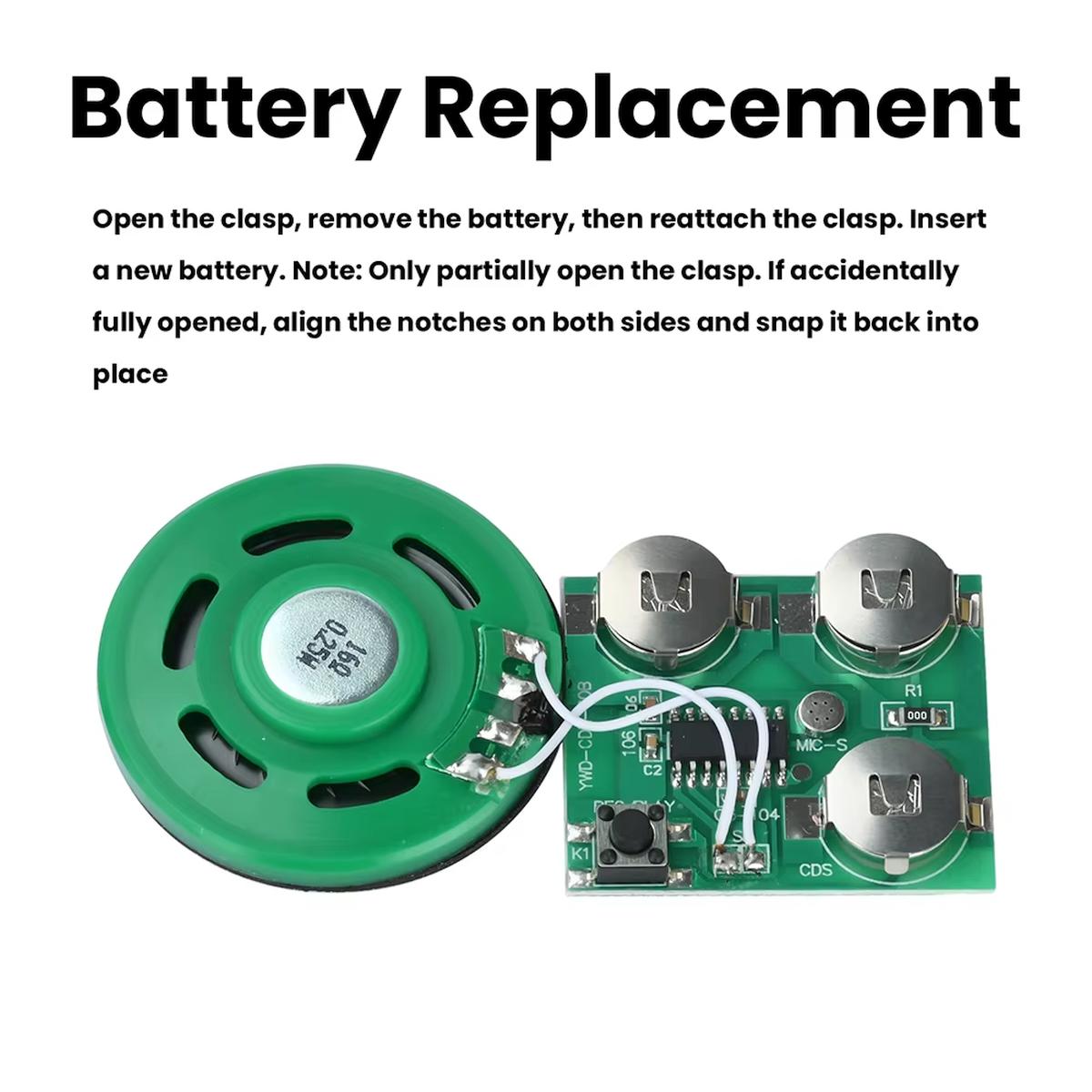

Elemcserénél a tartó kapcsát csak annyira kell kinyitni, amennyire a cella eltávolításához szükséges. Ha teljesen szétjön, a két oldal hornyait újra egymáshoz kell igazítani az összerakásnál.
A gombelemek cseréjéhez az eredeti cellák jelölését kell alapul venni!
A hangszóró mit tud?

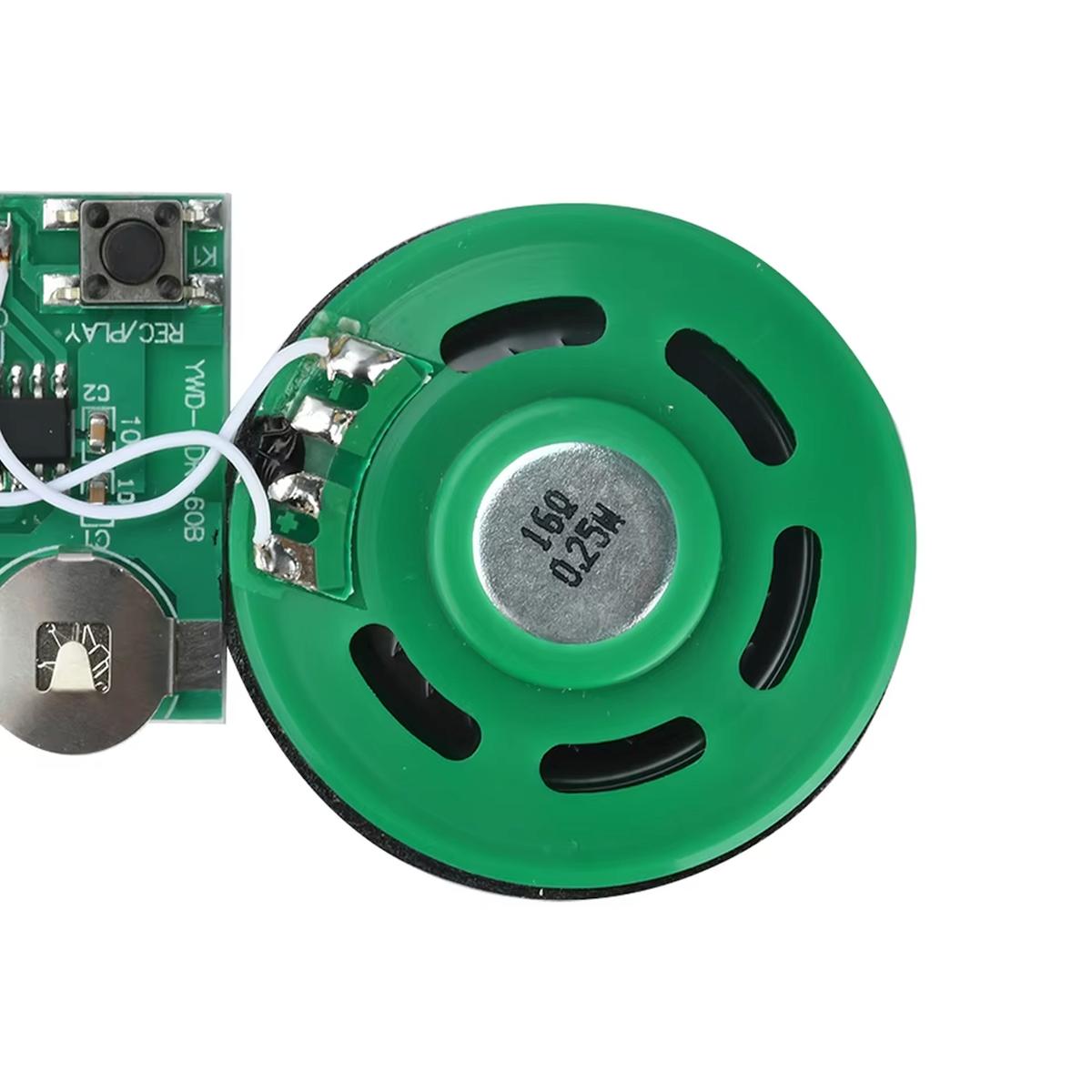

A hangkimenet 0,25 W, a hangszóró impedanciája 16 Ω. Ez egy kis tárgyba építhető beszéd- és hangeffekt-lejátszó teljesítményszintje. Képeslapnál vagy ajándékdoboznál a hangszóró elhelyezése legalább annyit számít, mint maga a teljesítmény.
Ha a membránt teljesen lezárod két kartonlap közé, a hang tompább és halkabb lesz. Hagyj neki hangnyílást vagy olyan vékony burkolati részt, amin keresztül a hang ki tud jutni. Nagy hangerőigényhez, zajos környezethez vagy nagyobb hangsugárzóhoz külön erősítős hangmodul való.

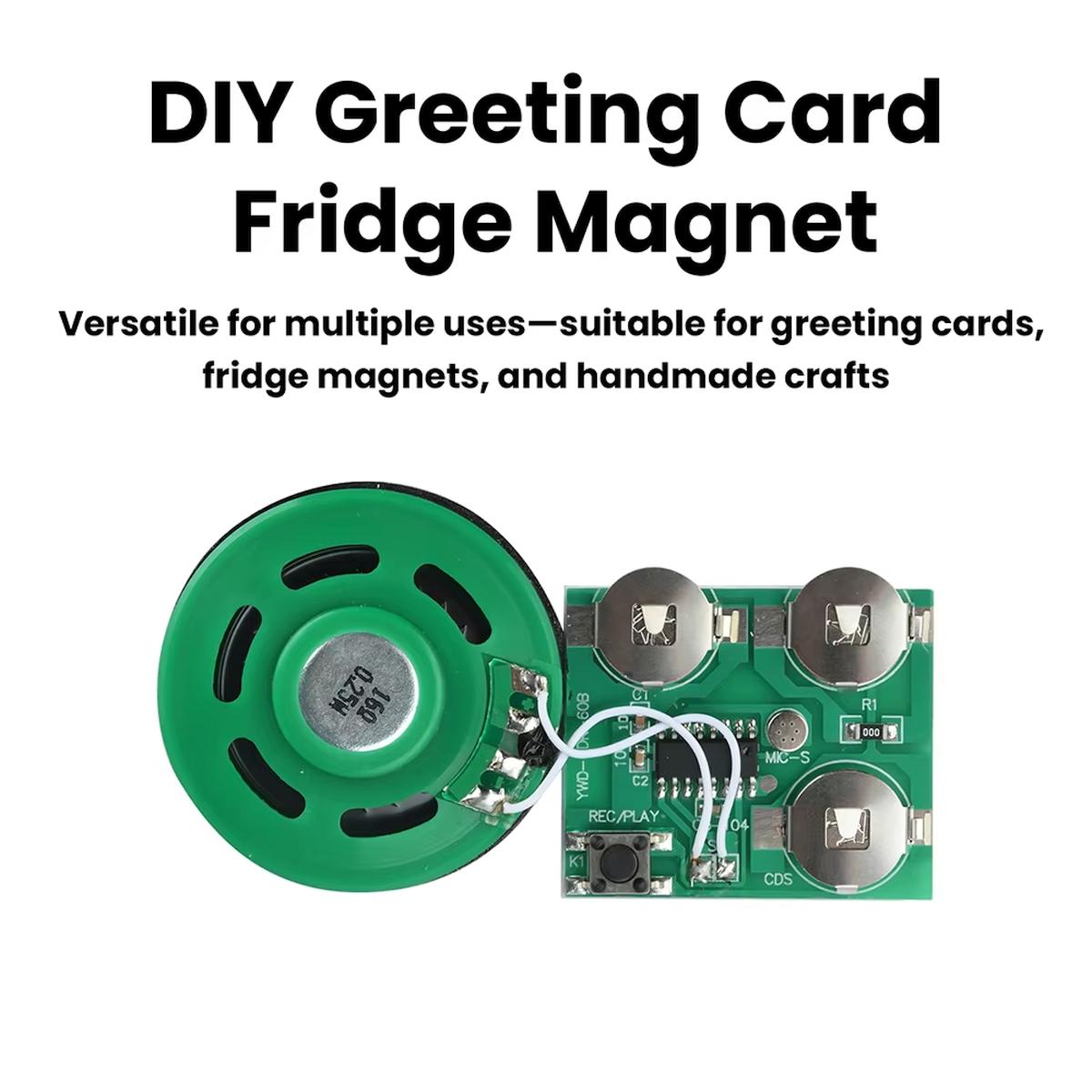

Konkrét felhasználási ötletek
- Saját hanggal megszólaló születésnapi képeslap.
- Ajándékdobozba rejtett rövid üzenet.
- Hűtőmágnes, amely gombnyomásra lejátszik egy mondatot.
- Gyerekrajz vagy kézműves munka hanggal kiegészítve.
- Fotóalbum egy-egy képéhez tartozó rövid hangüzenettel.
- Iskolai makett rövid narrációjához.
- Modell vagy dioráma egyszerű hanghatásához.
- Plüss vagy más kézműves tárgy belsejébe épített hangüzenet.
- Kiállított tárgy mellé rövid, gombbal indítható magyarázat.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| Kihúztad a műanyag szigetelőfület? | Amíg bent marad, az elemek nem táplálják a modult. |
| Felvétel közben végig nyomod a gombot? | Elengedéskor a rögzítés befejeződik. |
| 60 másodpercnél hosszabb szöveget mondanál fel? | A teljes üzenet nem fér bele a megadott felvételi időbe. |
| Csak röviden nyomod meg a gombot? | A rögzített hang lejátszása indul. |
| A gombot beszoríthatja a burkolat? | Hosszú nyomásként érzékelheti, ezért a mechanikai elhelyezés fontos. |
| Elemcsere következik? | A pontos cellatípushoz az eredeti elemek jelölését kell követni. [LR1130 x3] |
| USB-ről szeretnél MP3-at feltölteni? | Erre ez a típus nincs kialakítva. |
| Sok külön hangot szeretnél tárolni? | Több fájlos tárhely nincs; ehhez más hangmodul célszerű. |
| Zajos környezetben kell megszólalnia? | A 0,25 W-os hangszóró kevés lehet, ilyenkor nagyobb teljesítményű audioegység kell. |
| Fontos az elemről várható pontos üzemidő? | A kb. 80 ciklus van megadva, ami számos egyéb körülmény is befolyásol. |
Vásárlás előtt ezt gondold végig
A YWD-DCB60B hangrögzítő és visszajátszó modul akkor passzol a feladathoz, ha egyetlen rövid hangot szeretnél egyszerűen felmondani és később gombnyomásra visszajátszani. Nincs szükség PC-re vagy programozásra. Ennek az egyszerűségnek ára is van: nem kapsz fájlkezelést, USB-s hangfeltöltést, több hangsávos menüt vagy szoftveres vezérlést.
Ha öt-hat külön mondat közül szeretnél választani, már 8 MB-os fájllejátszó vagy microSD-s MP3-modul praktikusabb. Ha a hangot ESP32 vagy Arduino eseményei alapján kell elindítani, akkor olyan lejátszómodult keress, amelynek van dokumentált külső vezérlőbemenete vagy soros interfésze.

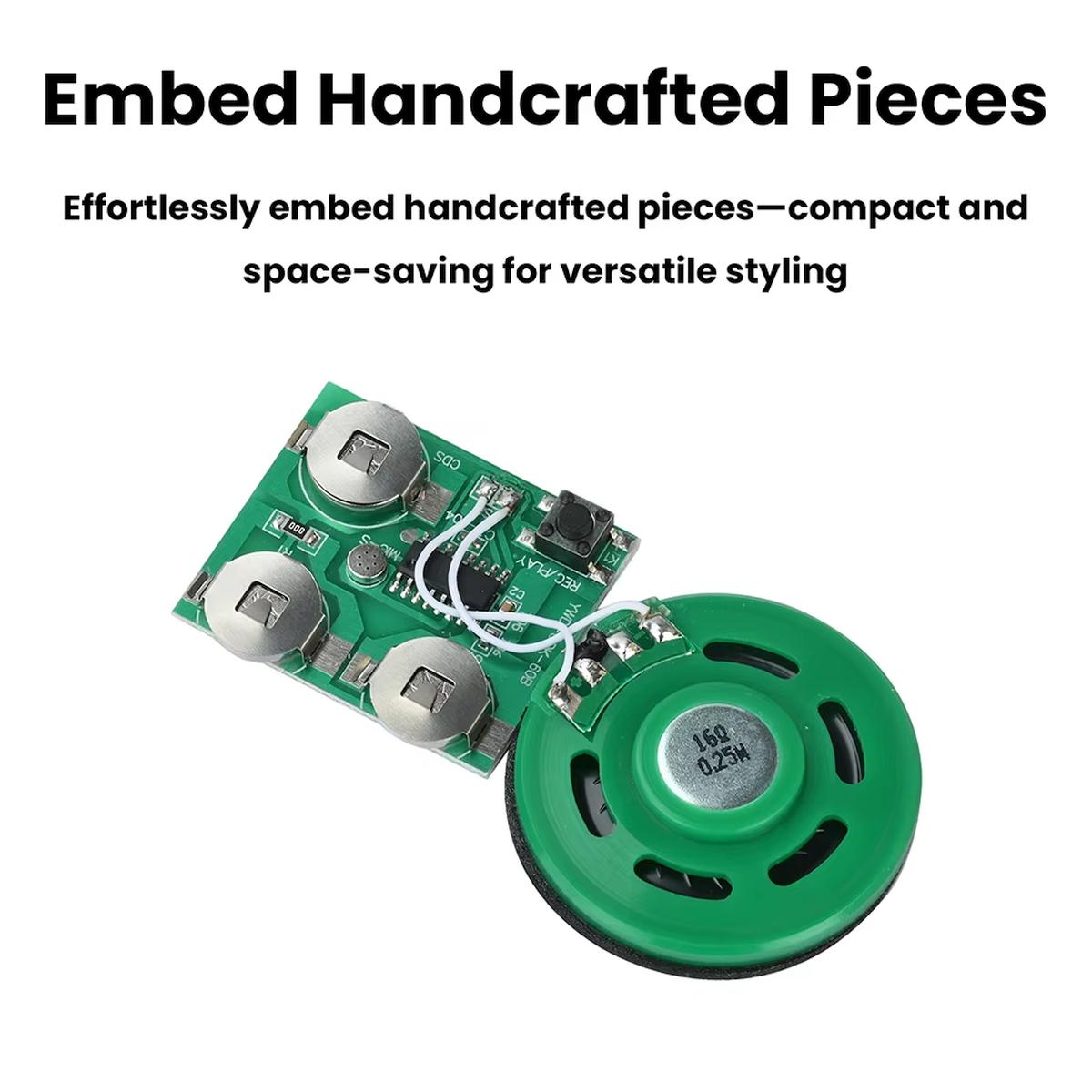

A három gombelem miatt vékony kézműves tárgyakba könnyebb elhelyezni, mint egy nagy elemtartós megoldást. Az elemcsere hozzáférését viszont még ragasztás előtt érdemes megtervezni.
Mikor válassz más megoldást?
- Több külön hangfájlhoz USB-s vagy microSD-s audiolejátszó jobb.
- Egy percnél hosszabb felvételhez hosszabb rögzítési idejű hangmodul szükséges.
- Automatikus fény-, mágnes- vagy nyitásérzékeléshez külön erre készült változatot vagy külső vezérlést használj.
- Nagy hangerőhöz erősítővel és nagyobb hangszóróval szerelt megoldás kell.
- Újratölthető, USB-ről tölthető kialakításhoz akkumulátoros hangmodul való – ennél a típusnál cserélhető gombelemek biztosítják a tápot.
Műhelytipp
Mielőtt végleg beragasztod egy képeslapba vagy dobozba, három dolgot próbálj ki a kész mechanikával: eléred-e a gombot, szabadon tud-e mozogni, és hallatszik-e rendesen a hangszóró. A gomb körül hagyj annyi helyet, hogy a burkolat ne tartsa folyamatosan benyomva. A hangszóró előtt pedig legyen hangkivezető nyílás vagy legalább vékony, szabadon rezgő felület. Az elemtartót is úgy helyezd el, hogy később hozzá lehessen férni. Egy elemcsere miatt ne kelljen széttépni az egész kész munkát.

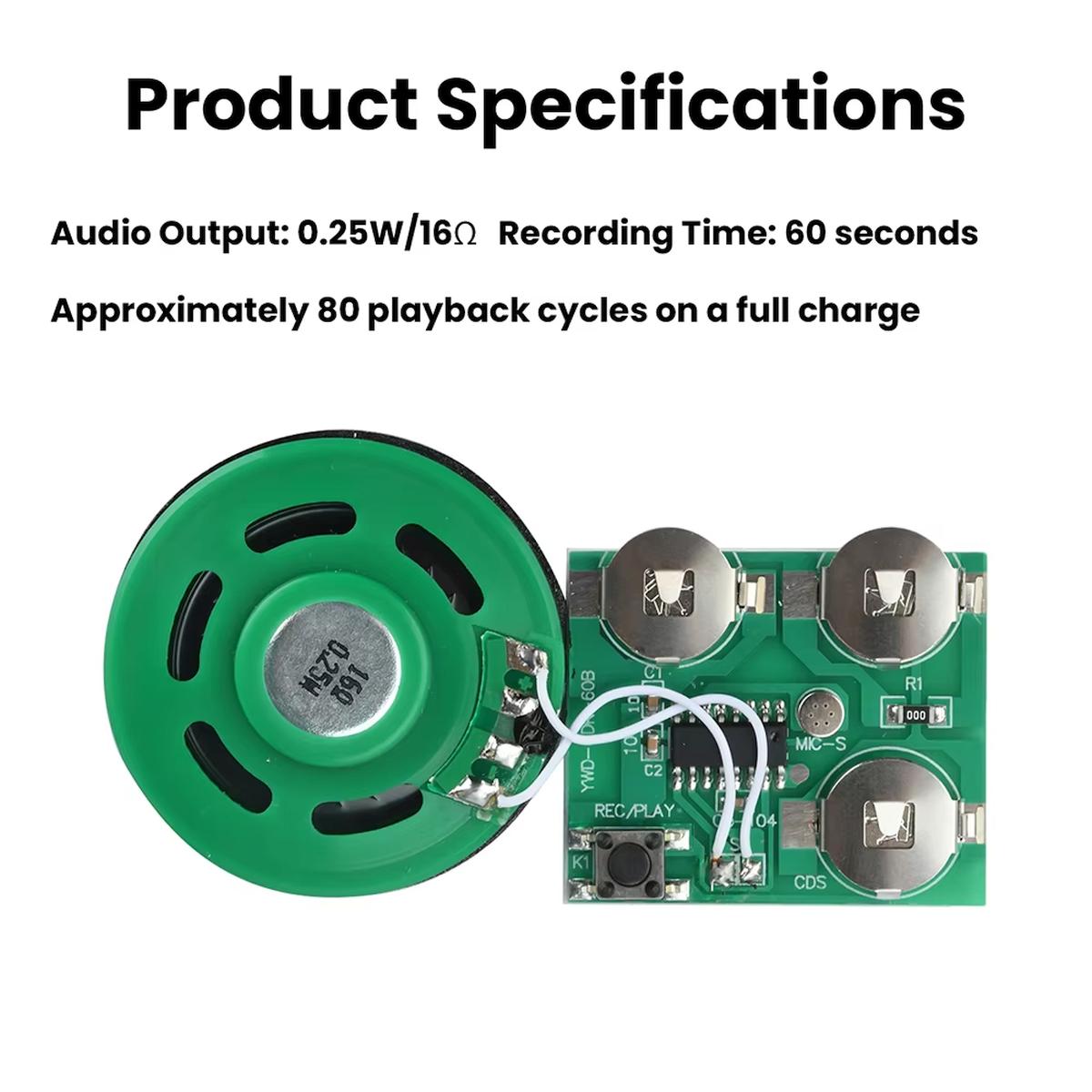

Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Típusjel: | YWD-DCB60B |
| Kivitel: | Önálló egység |
| Funkció: | hangrögzítés és visszajátszás |
| Maximális felvételi idő: | 60 másodperc |
| Kezelőszerv: | 1x REC/PLAY kombinált gomb |
| Felvétel indítása: | gomb nyomva tartása |
| Felvétel működése: | a gombot a teljes rögzítés alatt nyomva kell tartani |
| Felvétel leállítása: | gomb elengedése |
| Lejátszás: | rövid gombnyomás |
| Új felvétel: | újabb hosszú gombnyomással indítható |
| Korábbi felvétel sorsa új rögzítéskor: | felülírás |
| Hangszóró impedanciája: | 16 Ω |
| Audio kimenet: | 0,25 W |
| Tápellátás: | 3 db cserélhető gombelem (LR1130) |
| Elemek a terméken: | előre behelyezve |
| Újratölthető táp: | nincs |
| USB: | nincs |
| Bekapcsolás első használatkor: | műanyag szigetelőfül kihúzása |
| Megadott működési kapacitás: | kb. 80 felvétel/lejátszás ciklus |
Eddigi gyakori kérdések
Hogyan készül a felvétel? Hogyan lehet visszahallgatni?
A REC/PLAY gombot nyomva kell tartani a teljes felvétel alatt. Amikor elengeded, a rögzítés befejeződik. Röviden nyomd meg a REC/PLAY gombot. Ekkor elindul a rögzített hang lejátszása.
Mennyi hangot lehet felvenni?
Legfeljebb 60 másodpercet.
Kell hozzá számítógép?
Nem. A hangot közvetlenül a modul mikrofonjával rögzíted.
Lehet rá MP3 fájlt másolni?
USB-csatlakozó és számítógépes fájlfeltöltés nincs benne.
Tölthetők az elemei?
Nem. Három cserélhető gombelem biztosítja a tápellátást.
Csomag
- 1 db YWD-DCB60B hangrögzítő és visszajátszó modul – beépített hangszóróval
- 3 db előre behelyezett cserélhető gombelem
A Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) önálló, mozgásérzékelésre induló MP3 hangjelző. Akkor hasznos, amikor nem vezérlőt, relét vagy külön hangmodult szeretnél összeépíteni, hanem egy kész eszközt keresel ajtóhoz, átjáróhoz, pult mellé vagy emlékeztető pontra. A Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) PIR érzékelővel figyeli az előtte elhaladó embert vagy állatot, majd a belső memóriában tárolt MP3 hangot lejátssza. A hangfájl Micro USB kapcsolaton keresztül cserélhető, a működéshez pedig 3×AAA elem vagy USB tápellátás használható.
A döntő paraméter ennél az eszköznél nem csak az, hogy “lejátszik-e hangot”, hanem az érzékelési környezet is. A PIR érzékelés hőmérsékletváltozásra reagál, ezért ajtónyitás, légkondicionáló, ventilátor vagy túl meleg környezet mellett másként viselkedik, mint egy egyszerű nyomógombos hangmodul.
Az első korlát: a Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) önálló hangjelző, nem mikrokontrolleres fejlesztőmodul. Ha Arduino, ESP32 vagy PLC felől szeretnél soros, I2C, SPI vagy digitális vezérléssel hangot indítani, más típusú hangmodult kell választani.
Mikor?
A Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) ott illik a rendszerbe, ahol a bemeneti esemény maga a mozgás. Nem kell hozzá külön PIR modul, nem kell hozzá külön hangdekóder, és nem kell külön erősítő sem, mert a készülékben benne van az érzékelő, a hangfájl-tárolás, a lejátszás és a beépített hangszóró. Egy mondatban: a Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) egy Micro USB-n hangfájllal feltölthető, PIR mozgásérzékelésre megszólaló MP3 hangjelző beltéri átjárókhoz, ajtókhoz és emlékeztető pontokhoz.
A 3×AAA elemes működés akkor praktikus, ha nincs a közelben fix táp. Az USB tápellátás akkor jobb, ha a készülék tartósan ugyanazon a helyen működik, és nem szeretnél elemcserével bajlódni.
Így működik a gyakorlatban
A Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) a PIR érzékelő látómezőjében bekövetkező hőmérséklet-változásra indul. Amikor valaki áthalad az érzékelési tartományon, a készülék elindítja a tárolt MP3 hangot.
A hangfájl cseréje Micro USB kapcsolaton keresztül történik. Számítógépre kötve a készülék eltávolítható meghajtóként jelenik meg, erre kell az MP3 fájlokat másolni. A hanganyag méretét a belső memória korlátozza, ezért hosszú zenei fájl vagy nagy bitrátájú hanganyag helyett rövid, tisztán érthető MP3 modulok az ideálisak.
A kezelőszervek egyszerűek: a csúszókapcsolóval kikapcsolt, kis hangerős és maximális hangerős állás választható, az A és B gomb pedig az előző és következő hang kiválasztására szolgál. A készülék A/B lejátszási módot is kezel: sorban ismétlődő és egyszeri lejátszású üzemmóddal.
Milyen helyzetekben használható?
A Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) használható:
- üzletbejáratnál rövid ügyfélköszöntő hang lejátszására.
- ajtó vagy átjáró közelében mozgásra induló figyelmeztetéshez.
- emlékeztető bemondáshoz, például kézfertőtlenítésre, ajtózárásra vagy higiéniai lépésre.
- bemutató- vagy kiállítási tárgy mellett rövid magyarázó hang indítására.
- oktatási vagy műhelyes demonstrációban, ahol a PIR érzékelés és az önálló hangindítás működését kell bemutatni.
- dekorációs vagy tematikus installációban, ha rövid MP3 hangot kell mozgásra elindítani.
- kis forgalmú beltéri átjárónál egyszerű jelzőhangként.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Adatképes Micro USB kábelt használsz? | Csak töltésre való kábelnél a számítógép nem látja a készüléket meghajtóként. |
| MP3 formátumú a feltöltött hangfájl? | Más formátumnál a készülék nem a várt módon játssza le a hangot vagy néma marad. |
| Belefér a hanganyag a belső memóriába? | Túl nagy fájlnál a másolás vagy a lejátszás hibás lehet. |
| A készülék előtt keresztirányban halad el az ember? | A PIR érzékelés stabilabb, ha a mozgás metszi az érzékelő látómezőjét. |
| Van közvetlen ventilátor vagy klíma a közelben? | A légáram megváltoztatja az érzékelési terület hőmérsékletét, ezért hibás indítás vagy rövidebb tartomány jelentkezhet. |
| USB tápról működik a készülék? | Ilyenkor az elemeket ki kell venni, hogy ne legyen párhuzamos tápellátási kockázat! |
| Elég a beépített 8 Ω / 1 W hangszóró? | Zajos helyen a hangnyomás kevés lehet, ezért más megoldás kellhet. |
Mit nézz meg?
A Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) választásánál elsőként azt döntsd el, hogy önálló mozgásérzékelős hangjelző kell-e, vagy vezérlővel kapcsolható hangmodul. Ez a készülék önálló működésre való, nem fejlesztőpanel és nem kommunikációs periféria.
A tápellátásnál a 3×AAA elem és az USB táp közti választás a telepítési helytől függ. Ha a készülék pult, ajtó vagy folyosó közelében állandóan működik, az USB táp kiszámíthatóbb. Ha csak időszakos vagy áthelyezhető használat kell, az elemes működés egyszerűbb.
A PIR érzékelésnél a legfeljebb 4 m / 120° tartomány a döntési adat. Ez nem vonalérzékelő és nem kamera: hőmérsékletváltozást érzékel, ezért az elhelyezés legalább olyan fontos, mint maga a névleges tartomány.
A hanganyagnál rövid, érthető MP3 fájlban gondolkodj. A 4 MB belső memória nem hosszú háttérzenére való, hanem figyelmeztetésre, üdvözlésre, rövid bemondásra vagy jelzőhangra.
Amikor nem ez lesz a jó megoldás
Ne a Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) legyen a választás, ha:
- Arduino, ESP32, Raspberry Pi vagy PLC felől közvetlen digitális vezérléssel kell hangot indítani.
- kültéri, poros, párás vagy esőnek kitett helyre kell hangjelző, mert IP-védettségi adat nincs megadva.
- nagy hangerőre, külső erősítőre vagy nagy terű raktári megszólalásra van szükség.
- hosszú hanganyagokat, sok zenét vagy nagy tárkapacitást igénylő lejátszást tervezel.
- pontosan időzített, szoftverből vezérelt hangindítás kell.
- a telepítési helyen ventilátor, klíma vagy nagy hőmérséklet-ingadozás folyamatosan zavarja a PIR érzékelést.
- a mozgásérzékelőnek keskeny, pontosan meghatározott sugárban kell működnie.
Egy apró tipp a gyakorlatból
A PIR érzékelős hangjelzők hibáinak nagy része nem a hangfájlnál kezdődik, hanem az elhelyezésnél. A Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) akkor működik kiszámíthatóbban, ha az érkező ember oldalirányban halad át az érzékelő előtt, nem pedig pontosan szemből közelít lassan. Ajtónál a túl magasra, túl közelre vagy légáramba tett készülék félrevezető hibát adhat: néha nem indul, máskor rosszkor indul. A jó próba nem egy kézzel lengetett teszt közvetlenül a szenzor előtt, hanem az a mozgás, ahogyan a készüléket a valós helyén használni fogják.
“Felboncolva” a lejátszót: WT2003HX-16S MP3 lejátszó + 4MB (32Mbit) SPI Flash, BS0001 PIR szenzorIC. Mikrokontroller nélküli üzemelés.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméknév: | Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) |
| Gyártó: | Shenzhen Waytronic Electronics Co., Ltd. |
| Típus: | WT-M12 |
| Funkció: | PIR mozgásérzékelésre induló MP3 hangjelző |
| Érzékelési mód: | piroelektromos infravörös érzékelés |
| Érzékelési távolság: | legfeljebb 4 m |
| Érzékelési szög: | 120° |
| Hangformátum: | MP3 |
| MP3 bitráta: | 8-320 Kbps |
| Ajánlott MP3 bitráta: | 128 Kbps, mono |
| Belső memória: | 32 Mbit SPI-flash / 4 MB |
| Hangszóró: | beépített 8 Ω / 1 W |
| Tápellátás: | DC 3-5 V stabilizált táp vagy 3×AAA elem |
| USB tápellátás: | 5 V USB adapter |
| Csatlakozó: | Micro USB |
| Készenléti áram: | legfeljebb 100 µA |
| Lejátszási áram: | legfeljebb 200 mA 4,7 V mellett |
| Hangerőállások: | kis hangerő / maximális hangerő |
| Gombok: | A – előző hang / működési mód választás, B – következő hang |
| Lejátszási mód: | sorozatban ismétlődő vagy egyszeri lejátszás (A gombbal választható) |
| SD-kártya támogatás: | nincs |
| Ajánlott használati környezet: | beltéri használat |
| PIR érzékelést rontó körülmény: | 30 °C feletti környezet, 37 °C körüli környezet, közvetlen légáram |
| Javasolt oldalfali szerelési magasság: | kb. 1,5 m |
| Javasolt ajtó feletti szerelési magasság: | kb. 2 m |
Dokumentáció
Csomag
- 1x Mozgásérzékelős MP3 lejátszó (Waytronic – WT-M12) készülék
- 1x USB kábel
- 1x leírás (angol)
- 1x falikonzol/tartó
- 2x öntapi a rögzítéshez
