ESP32-S3 supermini alappanel (ESP32S3, 4MB Flash, 2MB PSRAM, bővített)

Leírás

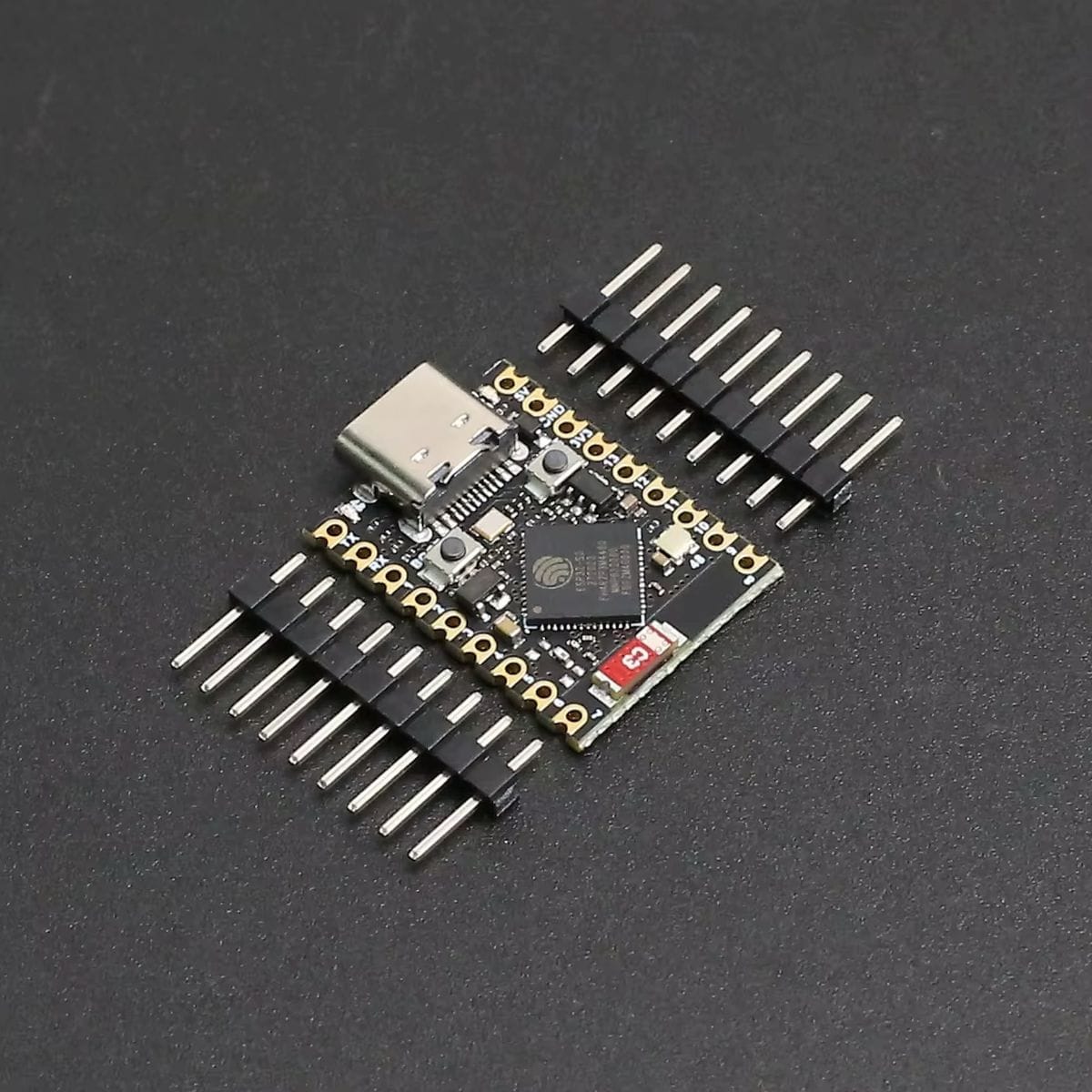

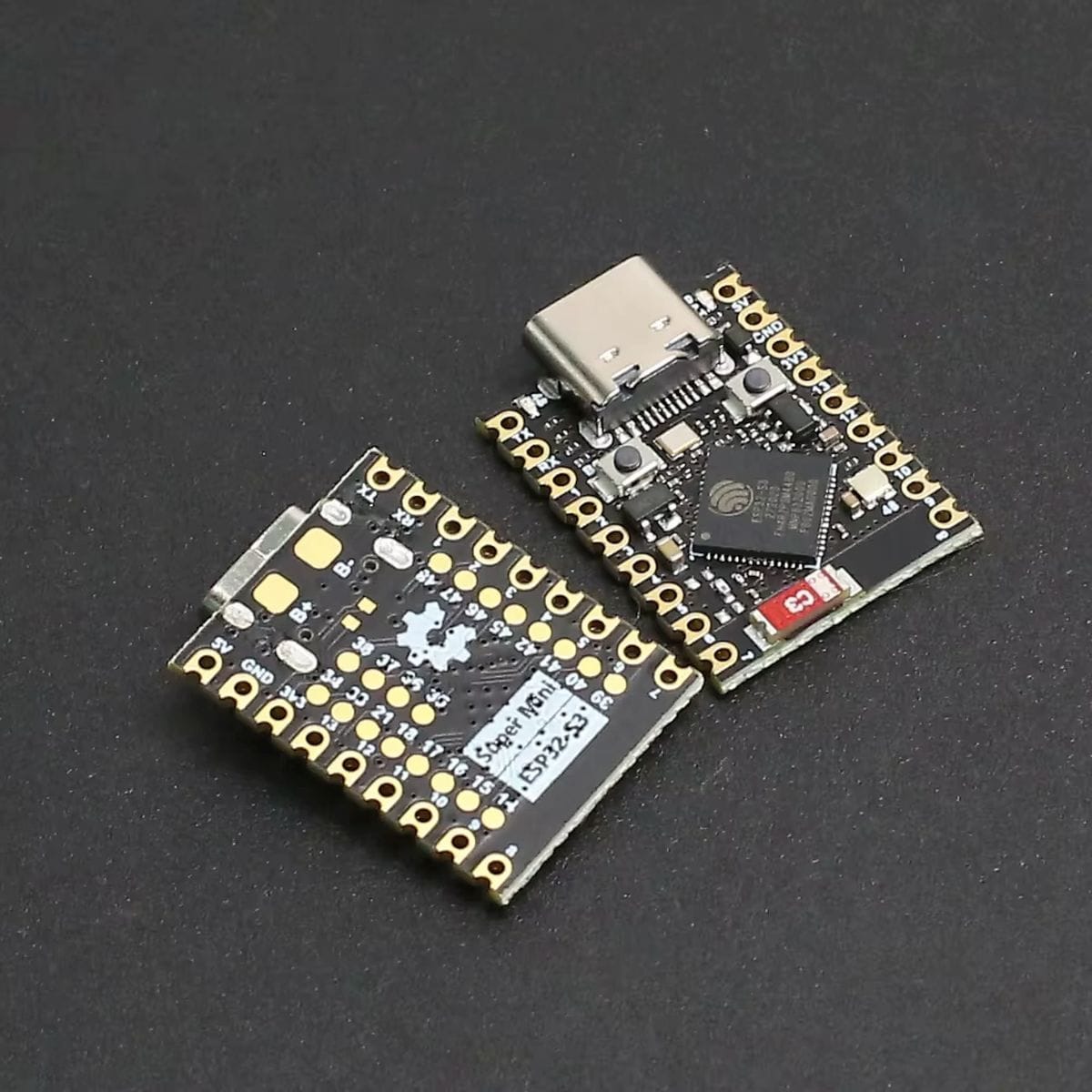

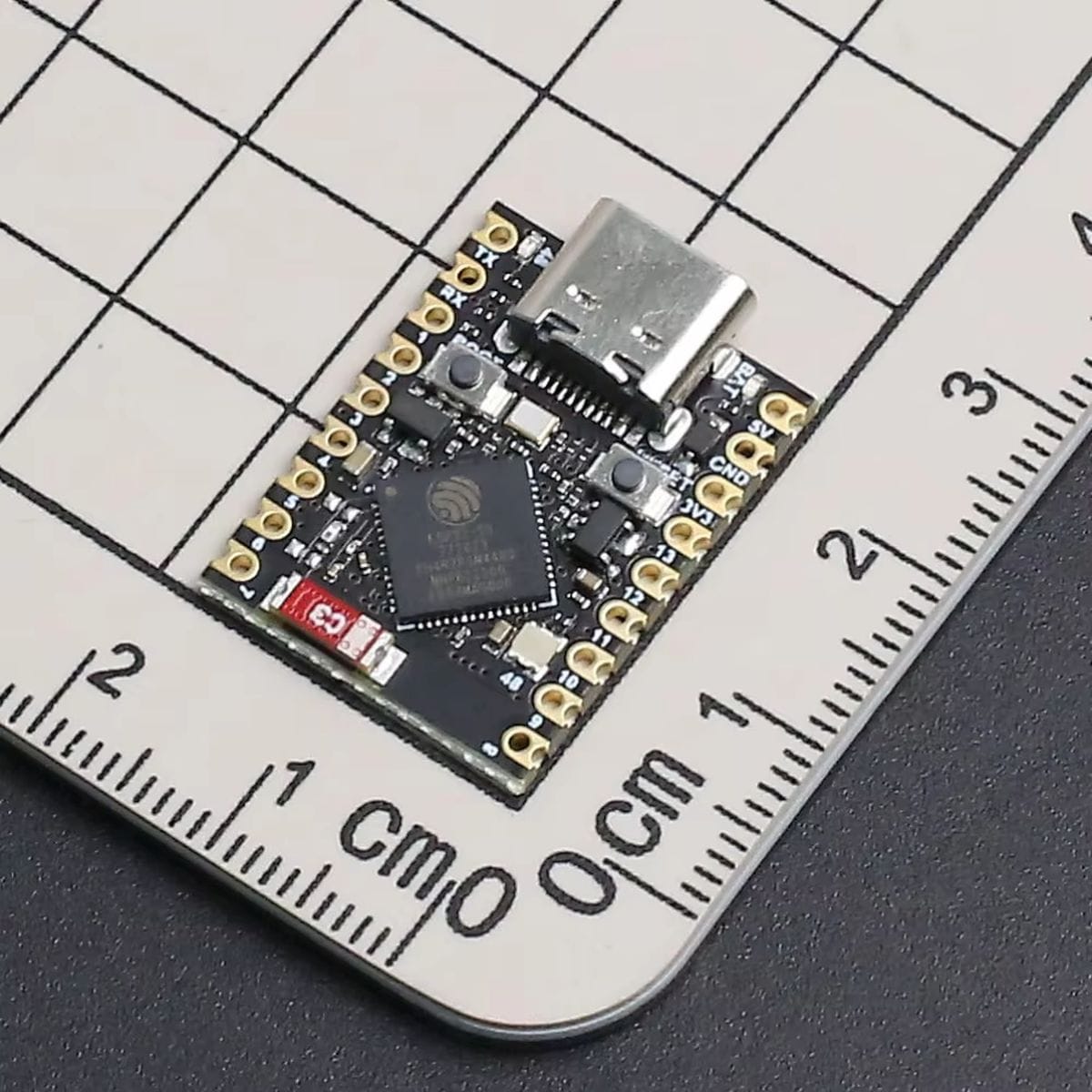

A ESP32-S3 supermini alappanel egy kisméretű ESP32-S3 fejlesztőpanel 4 MB Flash és 2 MB PSRAM memóriával, USB-C csatlakozással, Wi-Fi és Bluetooth LE kapcsolattal. Akkor hasznos, ha kevés a hely, de a sima kis mikrokontrollereknél több memória, gyorsabb feldolgozás és vezeték nélküli kapcsolat kell.

Hol használható?

A ESP32-S3 supermini alappanel olyan projektekbe illik, ahol a méret és a tudás egyszerre számít. Egy ESP8266 vagy alap ESP32 panelhez képest több modern perifériát és natív USB-s lehetőséget ad, miközben nem foglal akkora helyet, mint egy teljes méretű fejlesztőkártya.

A 2 MB PSRAM nem minden programnál szükséges, de jól jön nagyobb puffereknél, webes kezelőfelületnél, kijelzős projektnél, adatgyűjtésnél vagy olyan kódnál, ahol a belső SRAM hamar elfogy.

Azaz az ESP32-S3 supermini alappanel egy USB-C-s, ESP32-S3FH4R2 alapú, Wi-Fi és Bluetooth LE képes minifejlesztőpanel 4 MB Flash és 2 MB PSRAM memóriával.

Működés és beépítés

A panel központi vezérlője az ESP32-S3 családba tartozó ESP32-S3FH4R2. A programot USB-C kapcsolaton keresztül lehet feltölteni, a működéshez pedig a panel 5 V-ot kap az USB-ről, miközben a GPIO lábak 3,3 V-os logikai szinten dolgoznak.

Beépítéskor a tüskesort külön kell forrasztani, ha próbapanelen vagy vezetékezett prototípusban használod. Saját NYÁK-ba építésnél a rádiós rész környékét nem érdemes rézfelülettel, árnyékolással vagy fém dobozzal körbezárni, mert a kis panel antennája érzékeny a beépítési környezetre.

Felhasználási példák

A ESP32-S3 supermini alappanel jól használható például:

• Wi-Fi-s hőmérséklet-, páratartalom- vagy környezeti adatgyűjtőhöz.
• Kis méretű okosotthon érzékelőhöz vagy vezérlőhöz.
• Webes beállítófelülettel rendelkező saját eszközhöz.
• Bluetooth LE alapú közelségérzékelőhöz, beviteli eszközhöz vagy adatküldő modulhoz.
• I2C vagy SPI kijelzős kezelőpanelhez.
• LED-szalag vezérlőhöz, ahol a Wi-Fi beállítás és a memória is számít.
• MicroPython vagy ESP-IDF tanulóprojektekhez, ha fontos a kis panelméret.
• Natív USB-s kísérletekhez, például soros kommunikációhoz vagy USB-s eszközfunkciók próbájához.

Kompatibilitás és beüzemelés

A ESP32-S3 supermini alappanel Arduino IDE, MicroPython és ESP-IDF környezetben használható. Arduino alatt olyan ESP32-S3 alapú panelbeállítást kell választani, amely kezeli a 4 MB Flash és 2 MB PSRAM kiosztást. MicroPython esetén olyan firmware-t válassz, amely ESP32-S3-ra készült, és szükség esetén támogatja a PSRAM használatát.

Döntés előtt ellenőrizendő adatok

Vásárlás vagy beépítés előtt nézd meg ezeket:

• Elég-e a 4 MB Flash a tervezett firmware-hez és partíciós kiosztáshoz.
• Kell-e ténylegesen a 2 MB PSRAM, vagy elég lenne egyszerűbb ESP32-S3 panel is.
• A projekt Bluetooth LE-t használ-e, mert Bluetooth Classic feladatokra nem ez a jó irány.
• A szükséges I2C, SPI, UART, PWM és ADC lábak kivezetve vannak-e a panelen.
• A végleges dobozban marad-e hely az antenna körül.
• A tápellátás bírja-e a Wi-Fi adás alatti áramcsúcsokat.
• A pontos panelméret és lábkiosztás megfelel-e a tervezett hordozópanelhez.

Használati korlátok és mikor ne ezt válaszd

Ne ezt a panelt válaszd, ha:

• Sok, előre dokumentált és biztosan elérhető GPIO-kivezetés kell, mert a SuperMini változatok kevés szabad GPIO-val rendelkeznek.
• Bluetooth Classic kapcsolat kell, például klasszikus SPP jellegű soros Bluetooth feladathoz.
• 5 V-os logikai szintű szenzorokat akarsz közvetlenül illeszteni.
• Nagyobb antenna, külső antenna vagy kiszámíthatóbb rádiós tartalék kell.
• Kezdőként teljes méretű, jól feliratozott, bőséges dokumentációjú ESP32-S3 fejlesztőpanelt szeretnél.
• Olyan feladatod van, ahol beépített analóg DAC-ra számítasz. Ilyenkor inkább külső I2S DAC vagy másik vezérlő irányába érdemes nézni.

Műhelymegfigyelés

A kis ESP32-S3 panelek egyik gyakori buktatója nem maga a programozás, hanem a rossz panelbeállítás. Ha a Flash méret, PSRAM és USB mód nincs jól megadva, a hiba sokszor úgy néz ki, mintha a panel lenne hibás, pedig csak a fejlesztőkörnyezet nincs a konkrét hardverhez igazítva.

Műszaki jellemzők

Lábkiosztás

• Szitázva a fejlesztőkészleten.

Dokumentáció

• Mintakódok
• ESP32-S3 SoC áttekintés – Espressif Systems
• ESP32-S3-MINI-1 adatlap – Espressif Documentation
• ESP32 háttéranyag – TavIR Tudástár

Csomag

• 1x ESP32-S3 supermini alappanel
• 2x tüskesor csatlakozó
