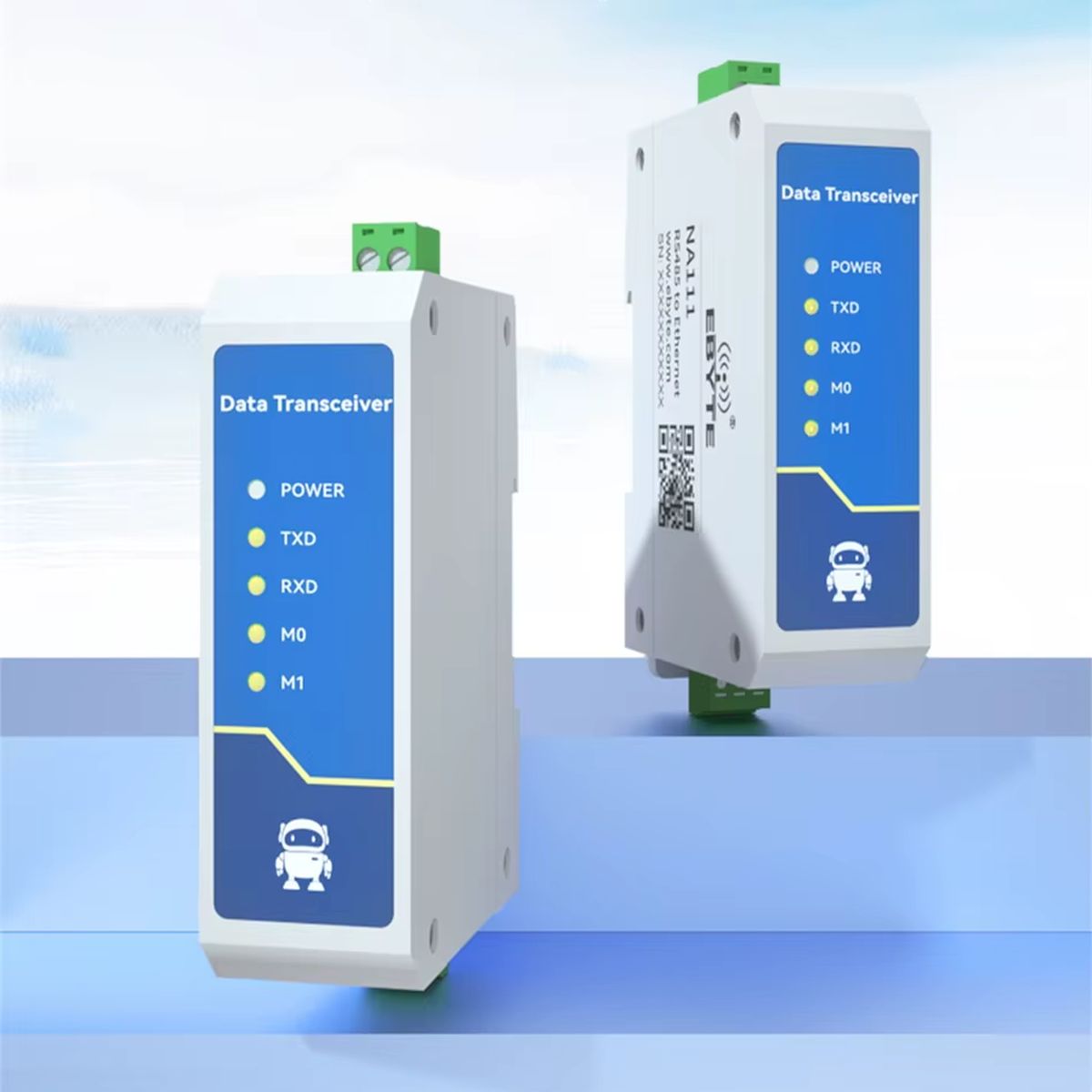

Ebyte NA111-E DIN sínre szerelhető RS485-Ethernet soros szerver

Leírás

Az Ebyte NA111-E DIN sínre szerelhető RS485-Ethernet soros szerver RS485 soros eszközök Ethernet hálózatra illesztésére használható. Amikor egy meglévő Modbus RTU mérőt, PLC-t, invertert, frekvenciaváltót, adatgyűjtőt vagy más RS485 kommunikációs eszközt már nem közvetlen soros kábelen, hanem helyi hálózaton keresztül kell elérni – jó szolgálatot tesz. A készülék az RS485 busz és az IP alapú Ethernet hálózat közé kerül, így a soros eszköz lekérdezhető, felügyelhető vagy adatküldésbe vonható egy távolabbi számítógép, szerver, vezérlőszoftver vagy saját adatgyűjtő alkalmazás felől.

A NA111-E nem egyszerű mechanikus átalakító és nem hálózati switch, hanem konfigurálható soros szerver. Az RS485 oldalon a soros adatokat kezeli, az RJ45 Ethernet oldalon pedig TCP/IP hálózati kapcsolatot ad. A támogatott üzemmódok miatt használható TCP Server vagy TCP Client alapú lekérdezéshez, UDP kommunikációhoz, Modbus gateway jellegű feladatokhoz, valamint MQTT Client és HTTP Client alapú adatküldéshez is. Ez akkor hasznos, ha a mérési vagy vezérlési adatokat nem csak egy helyi számítógépnek, hanem hálózati szolgáltatásnak, adatgyűjtő rendszernek vagy felügyeleti szoftvernek kell továbbítani.

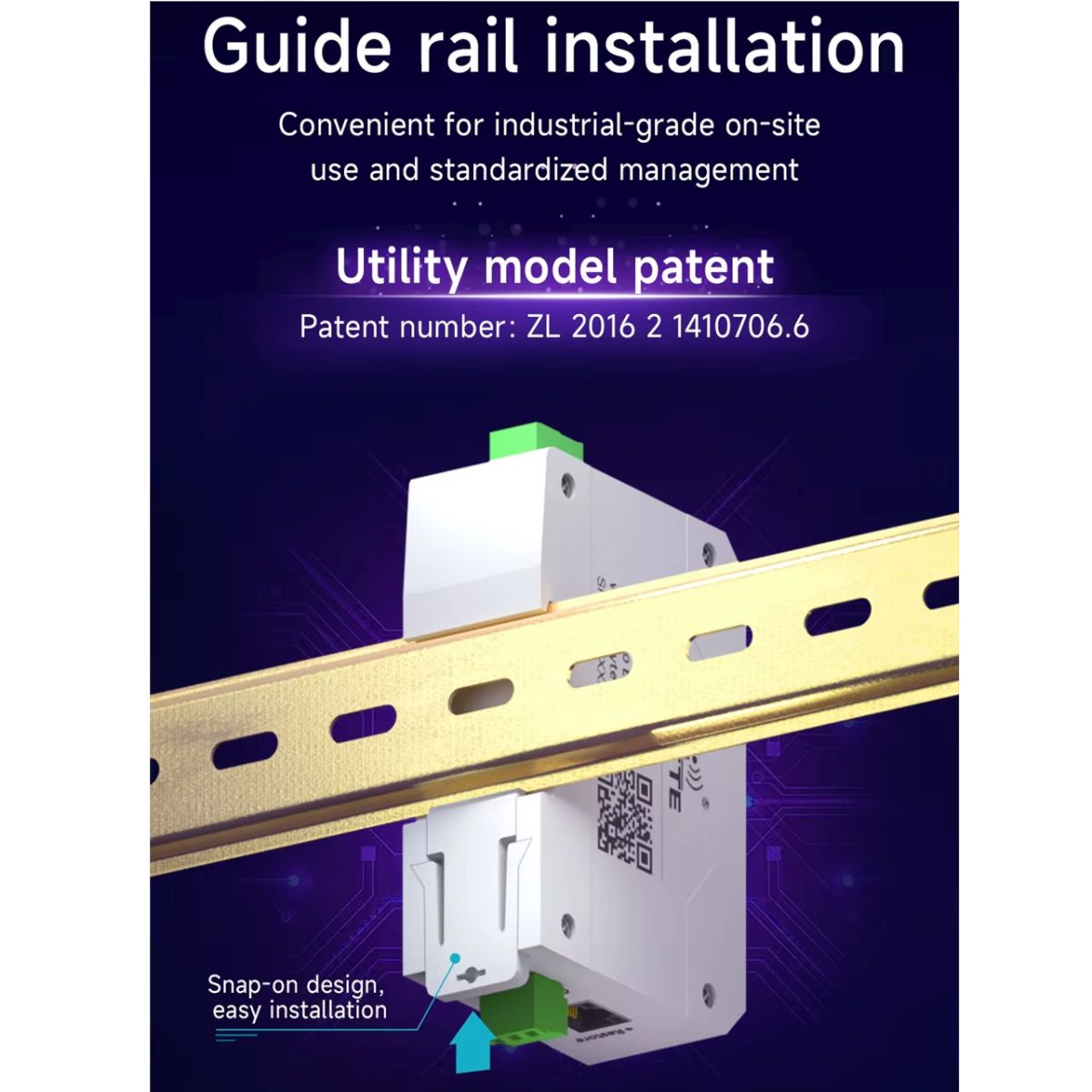

A DIN sínre szerelhető kivitel miatt az Ebyte NA111-E DIN sínre szerelhető RS485-Ethernet soros szerver jól beépíthető kapcsolószekrénybe, mérőszekrénybe vagy rendezett műhelyrendszerbe. A házformátum nem lógó adapteres használatra készült, hanem fix bekötésű telepítésre, ahol az RS485 vezetékpár, az Ethernet kábel és a tápellátás is előre tervezett helyre kerül. Ez különösen mérőórák, automatizálási modulok és kisebb ipari vezérlések mellett előnyös.

Tápellátásnál a megadott NA111-E kalapsínes kiadásnál a PoE betáplálás 8-28 V-os, nem 48 V-os szabványos PoE!!! Ezért nem szabad automatikusan 48 V-os PoE switchre vagy injektorra kötni. Beépítés előtt a tápforrást, az RS485 A/B bekötést, a soros paramétereket és a választott hálózati üzemmódot együtt kell ellenőrizni, mert a hálózati kapcsolat önmagában még nem jelenti azt, hogy a soros oldali eszköz is helyesen válaszol.

Helyzet és szerep a rendszerben

Sok RS485-ös eszköz megbízhatóan működik helyben, de a felügyeleti program, a szerver, a mérésnaplózó vagy az otthonautomatizálási rendszer már Ethernet hálózaton keresztül érné el. Ilyenkor két világot kell összekötni: az RS485 buszt, ahol a mérők és vezérlők beszélnek, valamint az IP hálózatot, ahol a számítógép, router, szerver vagy adatgyűjtő szoftver dolgozik.

Az Ebyte NA111-E DIN sínre szerelhető RS485-Ethernet soros szerver ezt a köztes szerepet látja el. Az RS485 oldali adatforgalmat hálózati kapcsolaton keresztül továbbítja, így a soros eszköz elérhetővé válik helyi hálózatról, ipari felügyeleti programból, saját Python/Node-RED alkalmazásból, Modbus TCP lekérdezőből vagy akár MQTT alapú adatgyűjtésből.

Ez kényelmes, ha az RS485 eszköz fizikailag távol van a számítógéptől, a vezérlés kapcsolószekrényben van, vagy a mérési adatokat több rendszerből kell elérni. A DIN sínre szerelhető forma miatt a NA111-E nem lógó adapterként kerül a kábelek közé, hanem rendezett módon beépíthető a szekrénybe.

Azaz az Ebyte NA111-E DIN sínre szerelhető RS485-Ethernet soros szerver egy RS485 – Ethernet átjáró, amely soros ipari eszközöket tesz elérhetővé TCP/IP hálózaton keresztül, Modbus, TCP/UDP, MQTT és HTTP kommunikációs módokkal.

Működés és beépítés

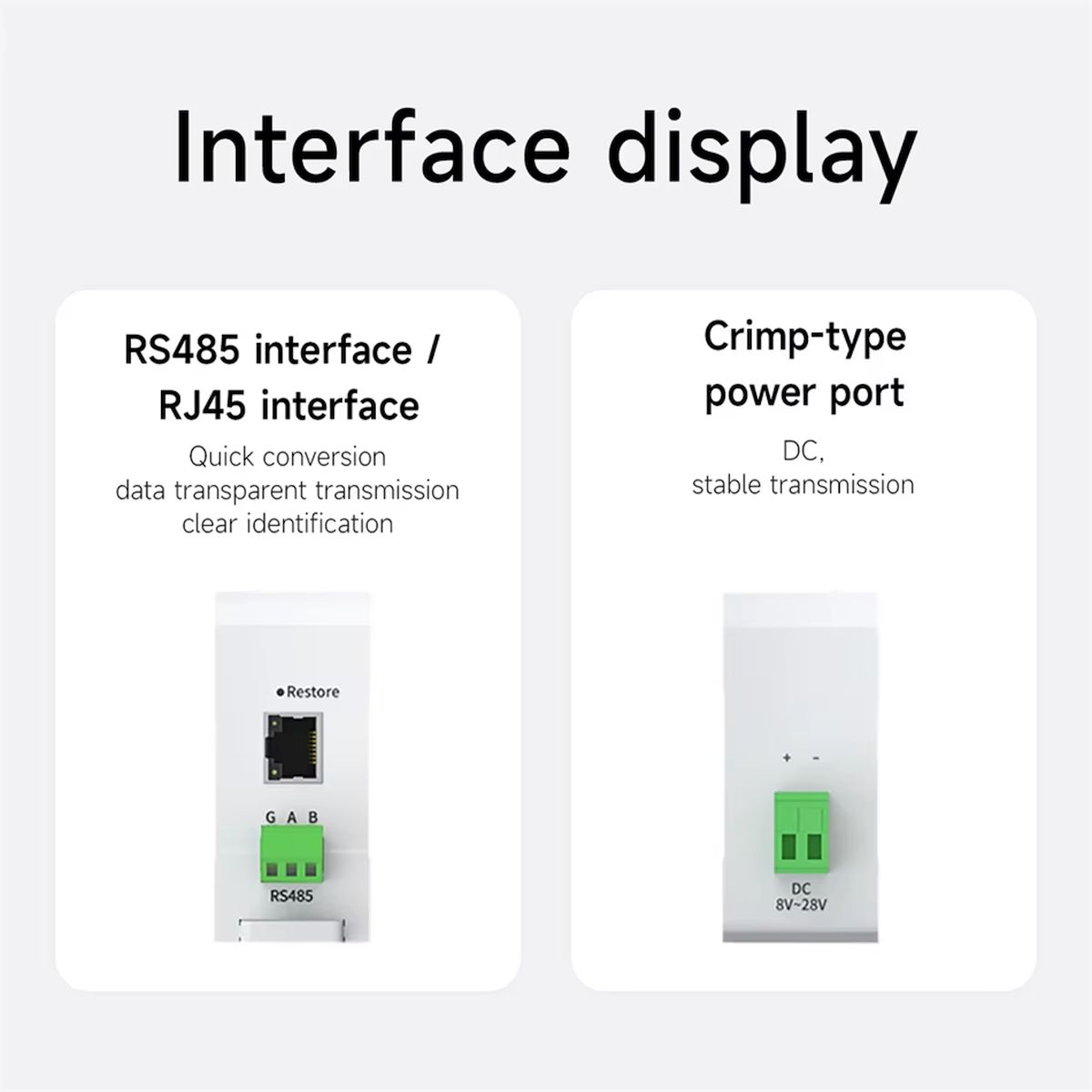

A NA111-E egyik oldalán az RS485 busz található, a másik oldalán az RJ45 Ethernet hálózati csatlakozás. Az RS485 oldalon az A/B vezetékpárra csatlakozik a mérő, PLC, vezérlő vagy más soros eszköz. Az Ethernet oldalon a helyi hálózathoz kapcsolódik, ahol a beállított IP-címen és porton keresztül kommunikál.

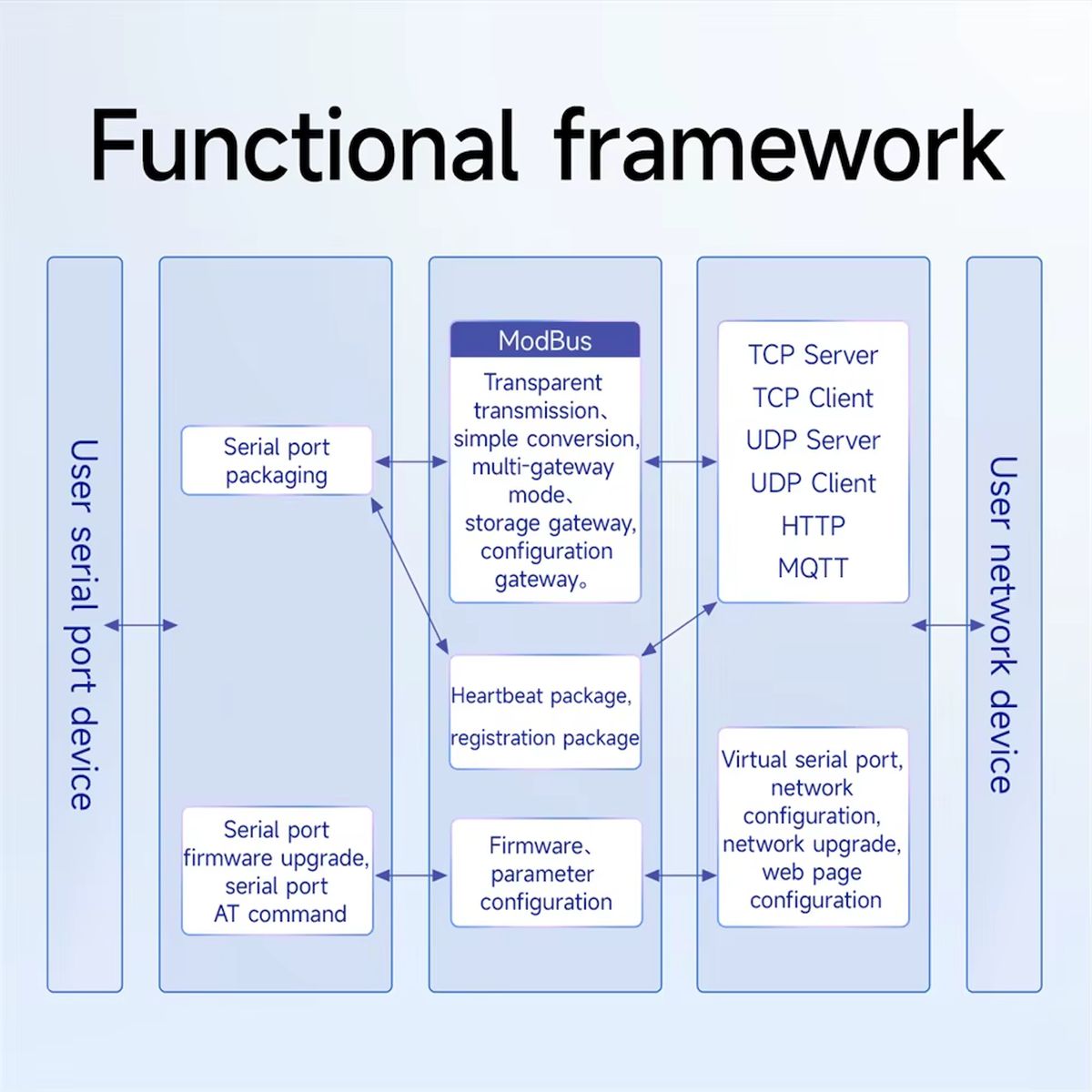

A működési módot a feladathoz kell választani. TCP Server módban a NA111-E várja, hogy egy kliens program csatlakozzon hozzá. Ez gyakori megoldás, ha PC-s szoftver vagy adatgyűjtő alkalmazás kérdezi le az RS485 oldali eszközt. TCP Client módban a készülék kezdeményezi a kapcsolatot egy szerver felé. UDP mód akkor lehet hasznos, ha a rendszer nem állandó kapcsolatot, hanem gyorsabb, egyszerűbb adatküldést használ. MQTT Client és HTTP Client módban a NA111-E már adatküldő átjáróként is beilleszthető olyan rendszerekbe, ahol az RS485 eszköz önmagában nem tud hálózati vagy IoT jellegű kommunikációt.

Modbus környezetben különösen fontos megérteni, hogy az átjáró nem javítja ki a hibás RS485 oldali beállításokat. Ha a mérő más baudrate-en dolgozik, rossz a paritás, ütközik a Modbus cím, fel van cserélve az A/B vezeték, vagy hiányzik a buszlezárás, akkor az Ethernet kapcsolat ettől még lehet élő, de a tényleges adatlekérdezés nem fog működni.

A beüzemelést érdemes egyszerűen kezdeni: egyetlen RS485 eszköz, rövid vezeték, ismert soros paraméterek, kézzel ellenőrzött IP-cím. Ha így már van stabil válasz, utána lehet rákötni hosszabb buszra, több eszközre vagy végleges kapcsolószekrényes kábelezésre.

Felhasználási példák

Az Ebyte NA111-E DIN sínre szerelhető RS485-Ethernet soros szerver többféle mérési, vezérlési és adatgyűjtési feladathoz használható:

• Modbus RTU villamos fogyasztásmérő Ethernet hálózatról történő lekérdezéséhez.
• RS485-ös hőmérséklet-, páratartalom- vagy nyomásmérő adatainak továbbításához.
• PLC vagy kisebb ipari vezérlő hálózati eléréséhez.
• Inverter, frekvenciaváltó vagy töltésvezérlő RS485 kommunikációjának Ethernetre viteléhez.
• Kapcsolószekrényben lévő RS485 busz távoli konfigurálásához vagy figyeléséhez.
• Modbus RTU eszköz Modbus TCP jellegű rendszerbe illesztéséhez.
• Node-RED, saját adatgyűjtő program vagy szerveroldali lekérdező használatához.
• MQTT alapú adatküldéshez, ha a mérési adatokat broker felé kell továbbítani.
• HTTP Client alapú adatbeküldéshez egyszerűbb szerveres fogadóoldal esetén.
• Oktatási és laborfeladatokhoz, ahol be kell mutatni az RS485, Modbus és Ethernet közötti kapcsolatot.
• Régebbi soros eszköz hálózatosításához, amikor a vezérlőszoftver már IP hálózaton fut.
• Olyan műhelyrendszerhez, ahol a soros busz nem érhet közvetlenül a számítógépig, de Ethernet kábelezés már rendelkezésre áll.

Kompatibilitás és beüzemelési támpontok

Az Ebyte NA111-E DIN sínre szerelhető RS485-Ethernet soros szerver RS485 interfészes eszközökhöz való. Nem RS232 adapter, nem USB átalakító, és nem általános hálózati switch. A feladata az, hogy az RS485 oldali soros kommunikációt Ethernet hálózaton keresztül tegye elérhetővé.

A beüzemelésnél nem elég csak az IP-címet beállítani. A hálózati és a soros oldalnak egyszerre kell rendben lennie. A hálózat oldalán IP-cím, port, átjáró, DHCP vagy statikus címzés kérdését kell tisztázni. A soros oldalon baudrate, adatbit, stopbit, paritás, RS485 bekötés és a célkészülék protokollja számít.

Döntés előtt ellenőrizendő adatok

A NA111-E kiválasztása előtt ezeket a pontokat érdemes végigvenni:

• A csatlakoztatni kívánt eszköz valóban RS485 interfészt használ.
• A vezérlő vagy mérő protokollja ismert, például Modbus RTU vagy saját soros protokoll.
• A felügyeleti oldal TCP Server, TCP Client, UDP, MQTT vagy HTTP működést vár.
• A tápellátás 8-28 V DC tartományban megoldható.
• A PoE betáplálás nem 48 V-os szabványos PoE switchről történne.
• A telepítési helyen Ethernet hálózat elérhető.
• A helyi hálózaton beállítható a szükséges IP-cím és port.
• Egy RS485 port elegendő a feladathoz.
• A kapcsolószekrényben van hely a DIN sínes eszköznek és a kábelezésnek.
• A rendszerben nincs szükség külön galvanikus leválasztásra vagy speciális ipari tanúsításra.
• A csatlakozó és kábelezés megfelel az RS485 busz hosszának és környezetének.
• Több kliens esetén ellenőrizhető, hogy a szoftverek nem kérdeznek-e egymásra az RS485 oldalon.

Használati korlátok és amikor más típust keress

A Ebyte NA111-E DIN sínre szerelhető RS485-Ethernet soros szerver jó választás lehet egy RS485 busz hálózatra kötéséhez, de nem minden feladatra való.

• Ne ezt válaszd, ha 48 V-os szabványos PoE switchről szeretnéd közvetlenül táplálni.
• Ne ezt válaszd, ha több független RS485 ágat kell külön portokon kezelni.
• Ne ezt válaszd, ha RS232 vagy RS422 eszközt kell közvetlenül illeszteni.
• Ne ezt válaszd, ha USB-s csatlakozás kell Ethernet helyett.
• Ne ezt válaszd, ha a rendszerben kötelező a galvanikus leválasztás, és ezt a kiválasztott változat dokumentációja nem igazolja.
• Ne ezt válaszd, ha kültéri, közvetlen csapadéknak kitett beépítésről van szó külön védődoboz nélkül.
• Ne ezt válaszd, ha a felügyeleti szoftver csak gyártóspecifikus, zárt gateway-t támogat.
• Ne ezt válaszd, ha a soros oldalon nagyon nagy adatsebességű, időkritikus, nem pufferelhető kommunikációt kell kezelni.
• Ne ezt válaszd, ha a rendszer biztonsági, életvédelmi vagy tanúsított ipari feladatot lát el, és ehhez külön minősített kommunikációs elem szükséges.

Műhelytitok

A hibakeresést mindig két részre bontsd: először legyen elérhető a NA111-E az Ethernet hálózaton, utána ellenőrizd az RS485 oldalt. Ha a webfelület vagy konfigurációs eszköz már működik, de a Modbus eszköz nem válaszol, akkor a hiba nagy eséllyel nem az IP-hálózatban, hanem a soros paraméterekben, a címzésben vagy az A/B bekötésben van.

Érdemes egy ismert, egyszerű Modbus eszközzel kezdeni, és csak akkor bővíteni a buszt több résztvevőre, amikor az alapkommunikáció már stabil. Kapcsolószekrényben különösen hasznos a vezetékvégeket feliratozni, mert az RS485 A/B felcserélése később sok felesleges hálózati hibakeresést okozhat.

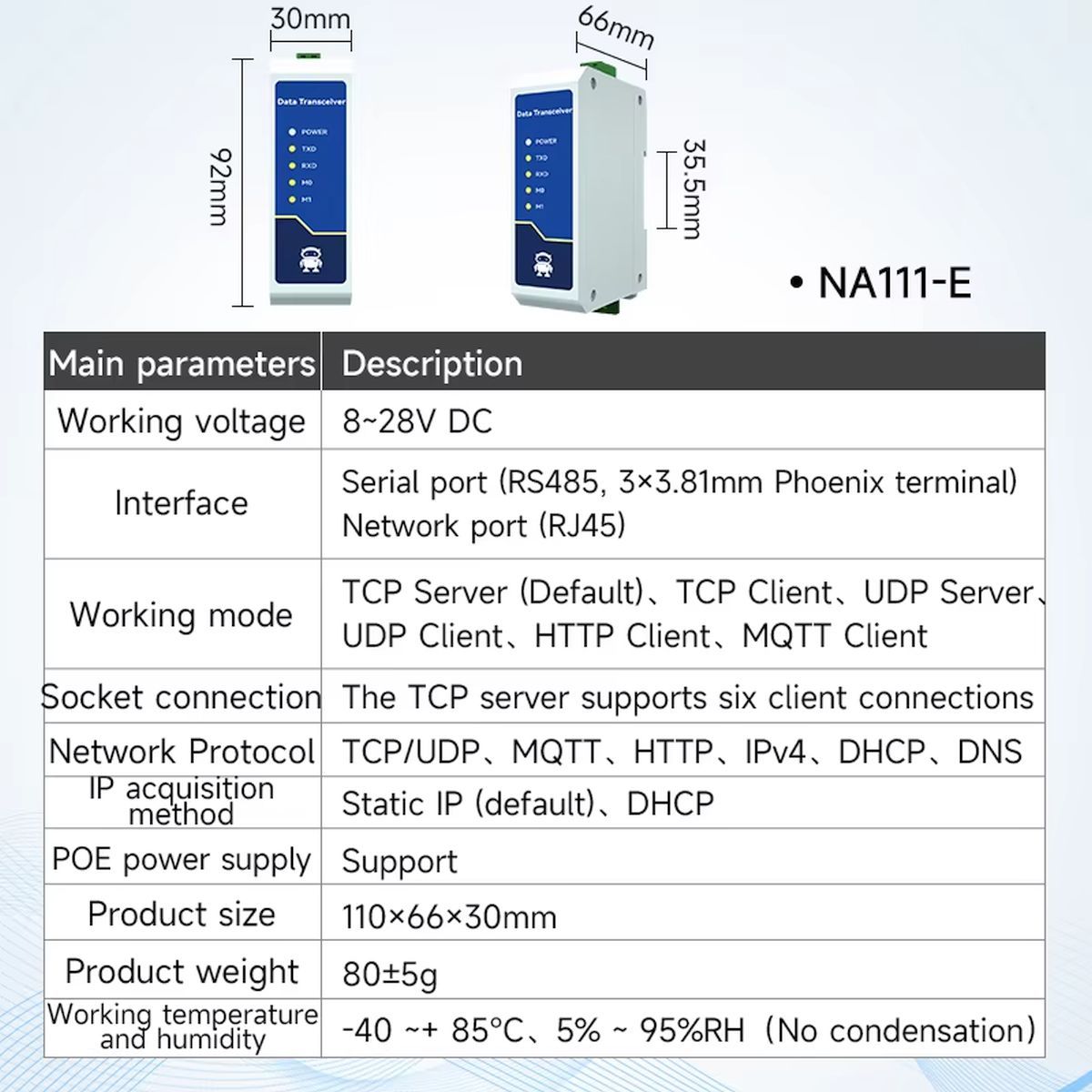

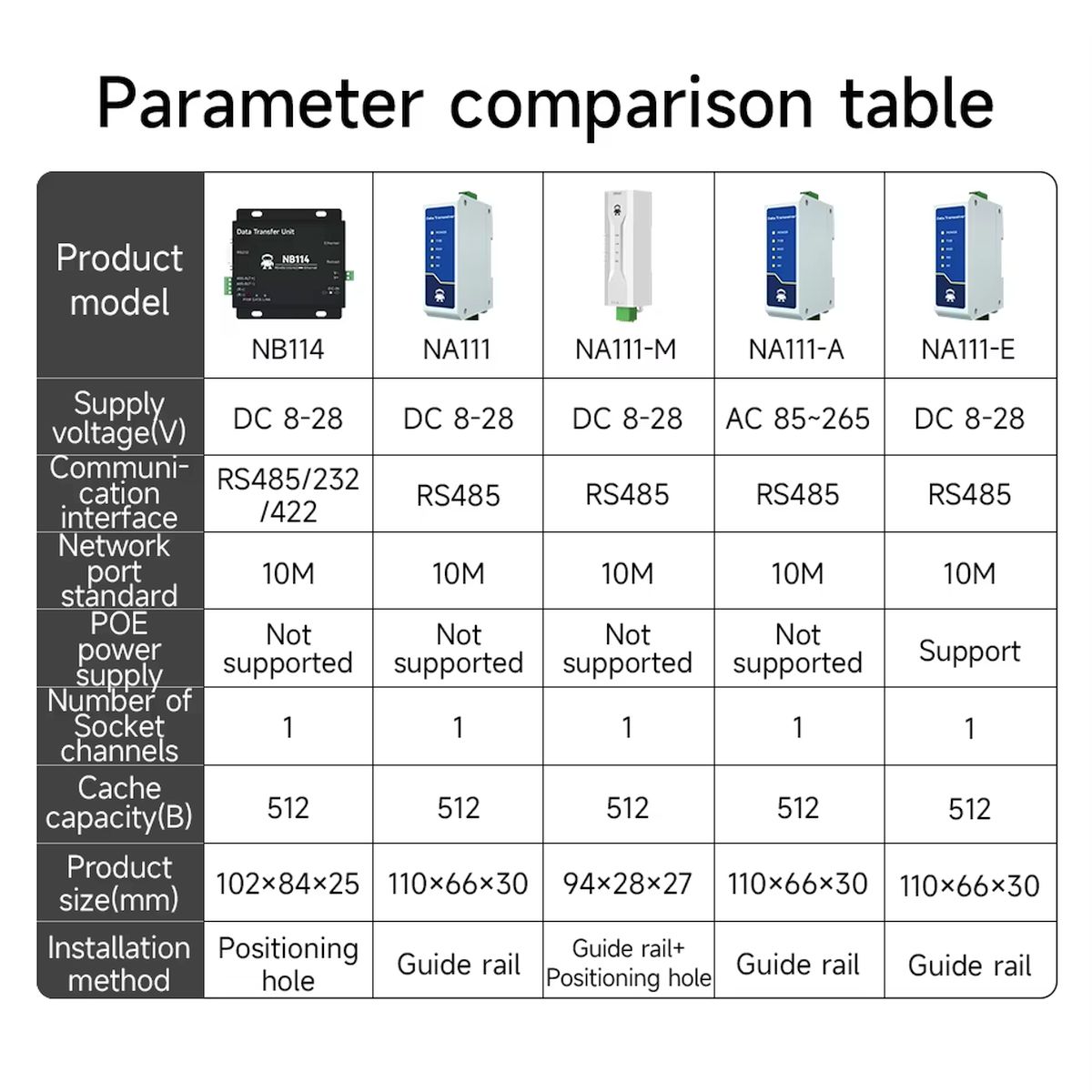

Műszaki jellemzők

Dokumentáció

• NA111-E hivatalos termékoldal – CDEBYTE
• NA111-E sorozat gyártói bemutató – CDEBYTE Blog

Csomag

• 1 db Ebyte NA111-E DIN sínre szerelhető RS485-Ethernet soros szerver
