ESP32-C3 supermini alappanel (ESP32C3, 4MB Flash)

Leírás

Amikor egy érzékelő mellé már a vezeték nélküli kapcsolatot és a vezérlést is ugyanarra a kis panelre szeretnénk tenni, egy hagyományos méretű fejlesztőpanel hamar nagyobb lesz a szükségesnél. Az ESP32-C3 SuperMini alappanel – ESP32C3, 4 MB Flash 22,52 x 18 mm-es panelméretben ad ESP32-C3 vezérlőt, 2,4 GHz-es Wi-Fi kapcsolatot, Bluetooth 5 LE támogatást és USB-C csatlakozást.

A központi ESP32C3FN4 egy 32 bites, egymagos RISC-V vezérlő, amely legfeljebb 160 MHz-en működik, a program számára pedig 4 MB flash memória áll rendelkezésre. Ez már elegendő alap sok szenzoros, adatgyűjtő, hálózati vagy kisebb automatizálási feladathoz, miközben a panel jóval kevesebb helyet kér egy általános ESP32 fejlesztőpanelnél.

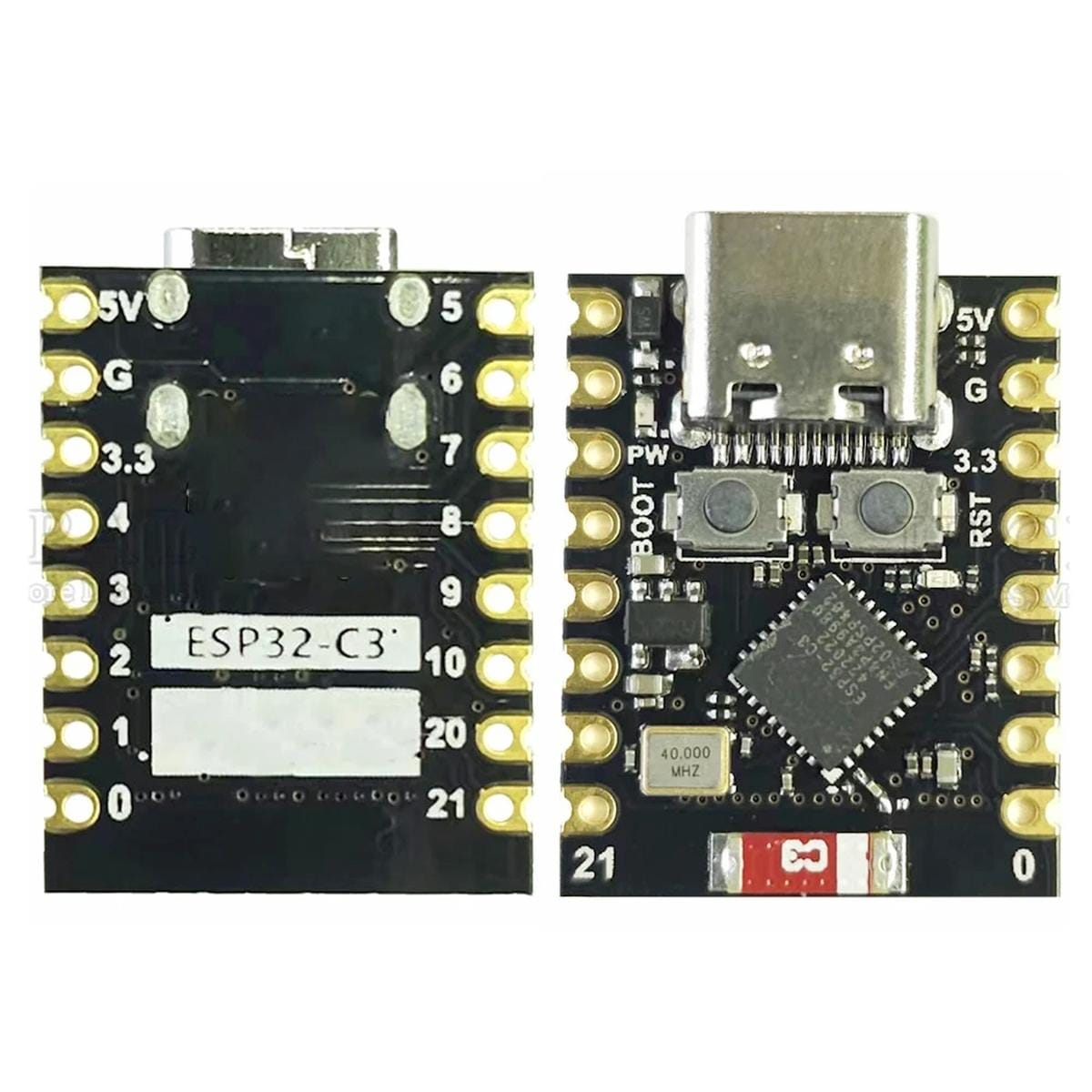

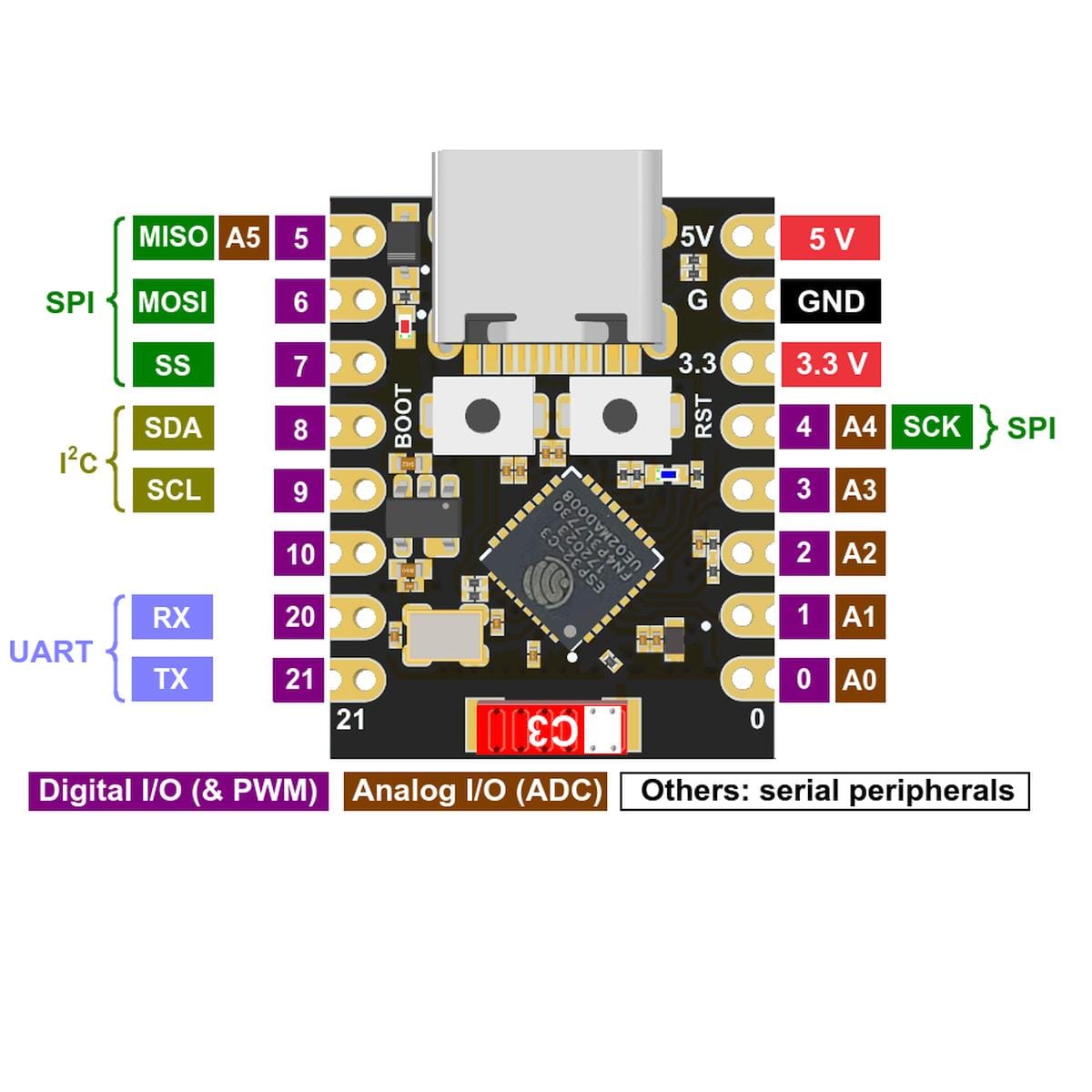

Összeépítéskor a 3,3 V-os logikai szint az egyik legfontosabb adat. A közvetlenül rákötött digitális jeleknek ehhez kell igazodniuk. Az 5 V logikájú perifériákat ezért megfelelő illesztéssel kell használni. A másik döntési pont a kivezetések száma: ezen a változaton 11 GPIO és 4 ADC-csatorna szerepel, így nagyobb lábszámú projektnél már előre érdemes kiosztani a szükséges jeleket.

Hol használható?

Az ESP32-C3 SuperMini alappanel – ESP32C3, 4 MB Flash elsősorban olyan vezérlőpanel, ahol kevés helyen kell mikrokontroller, vezeték nélküli hálózat és néhány külső periféria. Egy hőmérséklet-érzékelőből így készülhet önálló Wi-Fi végpont, egy BLE eszközből pedig kis méretű jeladó vagy vezérlő.

Az ESP32-C3 használata közben a program futtatását, a GPIO-k kezelését és a vezeték nélküli kapcsolatot ugyanaz a vezérlő végzi. A 400 KB SRAM a futó program és az adatok munkaterülete, a 4 MB flash pedig a firmware és a választott partíciós kiosztás szerinti egyéb tartalom helye.

A SuperMini méretéért cserébe a kivezetésekből kevesebbet kapunk, mint egy nagyobb fejlesztőpanelen. Itt ezért különösen sokat számít a lábkiosztás megtervezése, ha egyszerre kerül a rendszerbe kijelző, érzékelő, UART eszköz és néhány kapcsoló vagy kimenet.

A működés, egyszerűen elmagyarázva

A panel USB-C kapcsolaton keresztül csatlakoztatható a fejlesztőgéphez. Az ESP32-C3 beépített USB Serial/JTAG vezérlőt tartalmaz, így a C3 család USB-s programozási és hibakeresési lehetőségeire épülhet a fejlesztés. A BOOT és RESET gombok a programbetöltéshez, illetve a vezérlő újraindításához használhatók.

A külső áramkörök a panel GPIO, ADC, I2C, SPI és UART lehetőségeihez kapcsolódhatnak. A digitális oldalon 3,3 V-os jelszintekkel kell számolni. Egy 5 V-ról működő modul ettől még használható lehet, de a tápfeszültség és a kommunikációs jelszint két külön kérdés. Ha a modul kimenete 5 V-os logikai magas szintet ad az ESP32-C3 bemenetére, megfelelő szintillesztés szükséges.

Wi-Fi használatkor a panel beépített antennájának környezete is része az áramkörnek. Fémburkolat, nagy rézfelület vagy közvetlenül az antenna mellé épített alkatrész ronthatja a rádiós kapcsolatot, ezért a kis NYÁK elhelyezésénél az antenna környékének is kell helyet hagyni.

Mikor érdemes használni?

• Szobai hőmérséklet-, páratartalom- vagy légminőség-érzékelő vezérlőjeként, amikor az adatokat Wi-Fi kapcsolaton kell továbbítani.
• Bluetooth LE jeladóhoz vagy közeli eszközzel kommunikáló kis vezérlőhöz.
• I2C érzékelővel készült adatgyűjtő egységhez, ahol a panel mérete is számít.
• SPI kijelzővel vagy más soros perifériával épített kompakt kezelőegységhez.
• Hálózatra kapcsolt számlálóhoz, állapotjelzőhöz vagy egyszerű automatizálási végponthoz.
• Oktatási projekthez, amikor az ESP32 család mellett a RISC-V architektúrával is szeretnénk dolgozni.
• Raspberry Pi vagy más számítógép mellé külön vezeték nélküli érzékelő- vagy vezérlőcsomópontként.

Mire kell figyelni beüzemeléskor?

A jó választás apró részletei

Az ESP32-C3 SuperMini alappanel – ESP32C3, 4 MB Flash esetén elsőként a kivezetésszámot érdemes összevetni a tervvel. A 11 GPIO sok kisebb feladatra elegendő, viszont több párhuzamos busz, kijelző, gomb és külön vezérelt kimenet mellett már szűk lehet.

A 4 MB flash a legtöbb egyszerűbb Arduino-ESP32 és ESP-IDF alkalmazáshoz jól használható keretet ad, de a ténylegesen rendelkezésre álló program- és adattárhelyet a partíciós kiosztás határozza meg. Olyan feladatnál, amely sok helyi adatot tárol vagy nagy firmware-t igényel, ezt már a program felépítésekor figyelembe kell venni.

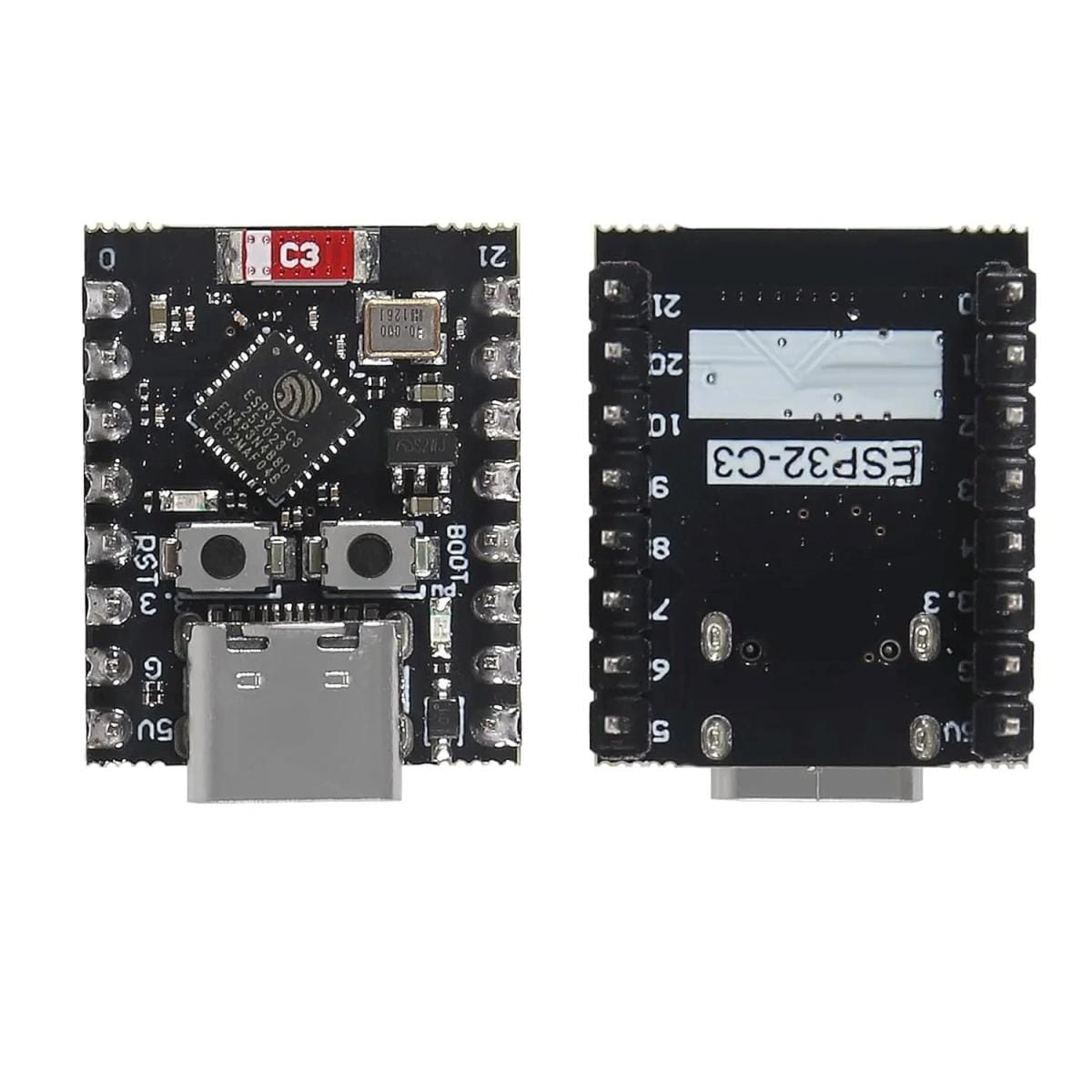

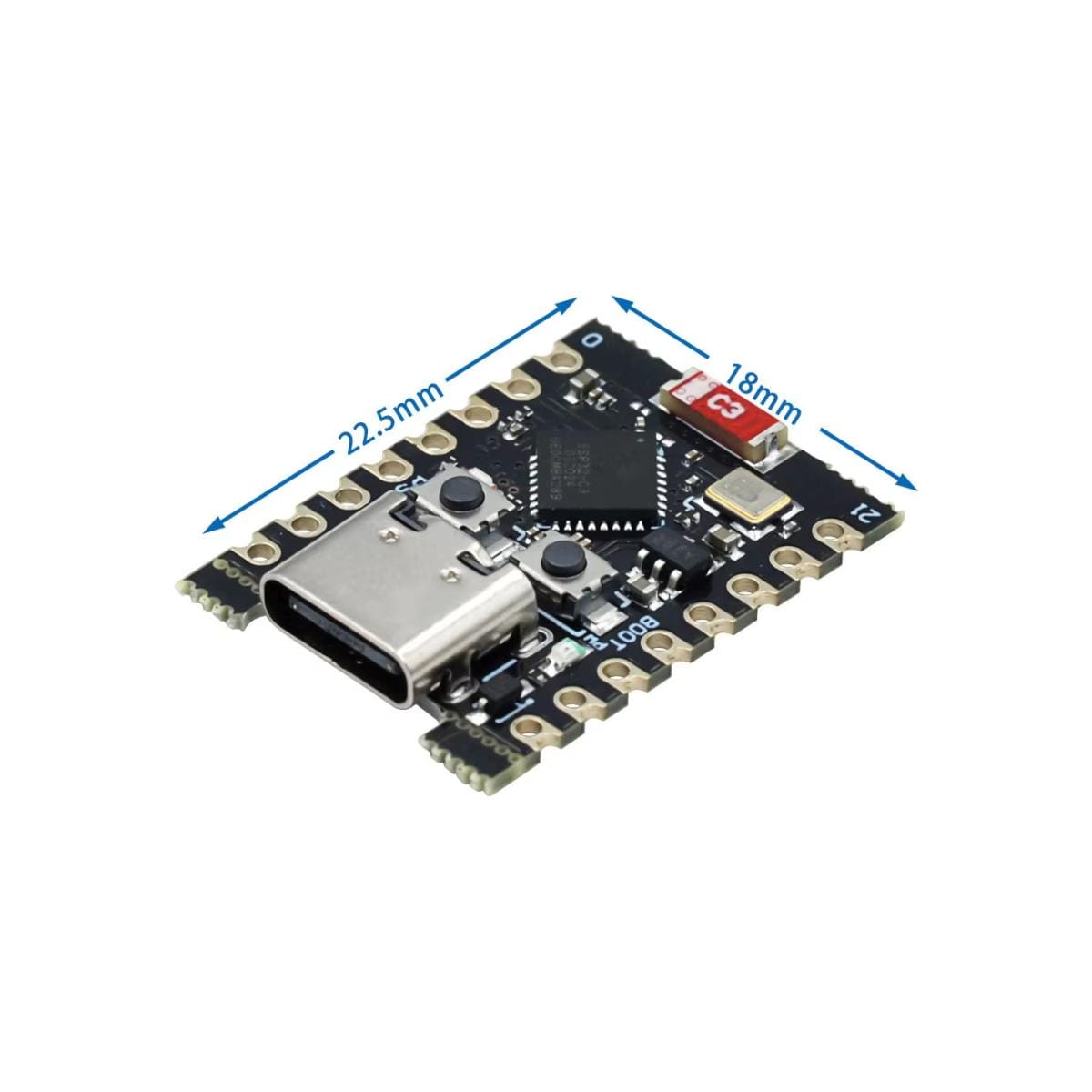

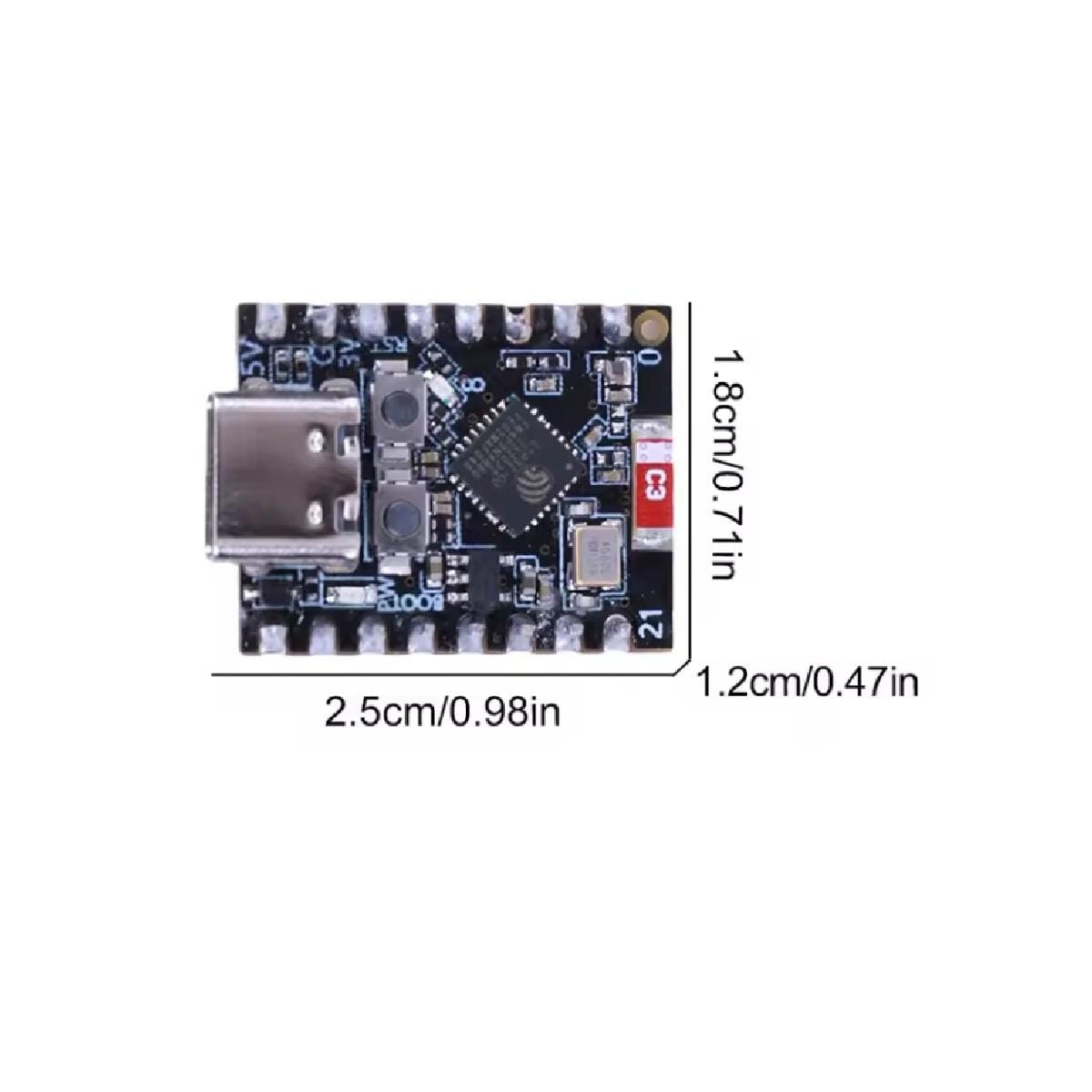

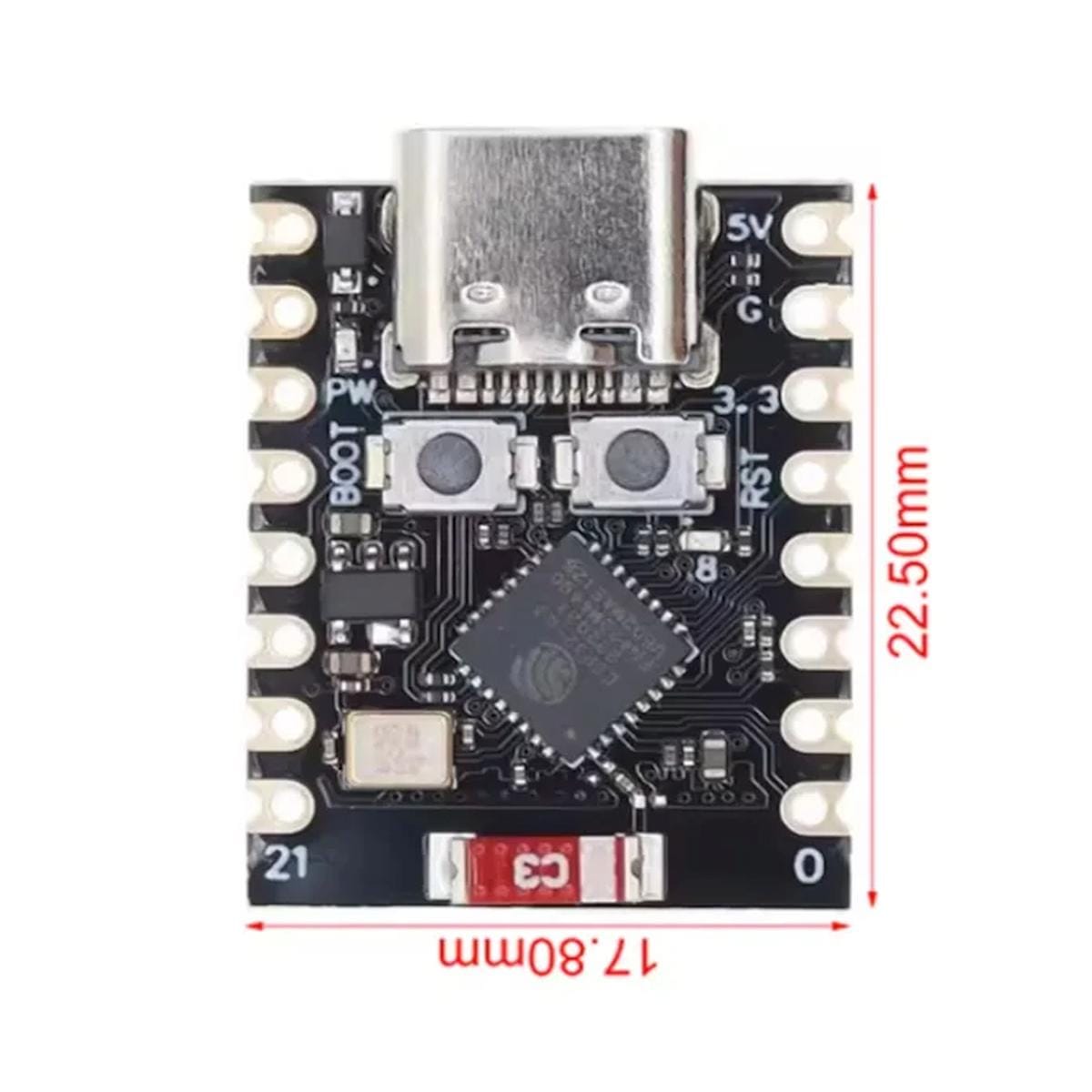

A panel fizikai mérete 22,52 x 18 mm. Ha a ház vagy az alaplap mérete szoros, az USB-C csatlakozó és a csatlakoztatott kábel helyigényével is számolni kell, nem csak a NYÁK méretével.

Ahol már más megoldást érdemes választani

• Sok párhuzamosan használt GPIO-t igénylő projekthez nagyobb kivezetésszámú ESP32 panel célszerűbb.
• Közvetlen 5 V-os logikai interfészt igénylő rendszerben külön jelszint-illesztés nélkül ez a panel nem használható biztonságosan.
• Nagyáramú motor, relé, szolenoid vagy erős világítás közvetlen meghajtásához külön teljesítményfokozatra van szükség.
• Külső antennás kialakítást igénylő beépítésnél olyan változatot kell választani, amelyen igazoltan megtalálható a megfelelő antennacsatlakozó.
• Nagy helyi adattárolást vagy PSRAM-ot igénylő alkalmazásnál más ESP32-változat lehet megfelelőbb.
• Olyan környezetben, ahol ipari táp-, EMC- vagy galvanikus leválasztási követelmények vannak, a fejlesztőpanel köré külön illesztő és védelmi áramkör szükséges.

Egy részlet, amin sok múlhat

A SuperMini panelnél érdemes még rajzolás előtt kiosztani a lábakat. Egy kis próbakapcsolásnál könnyű menet közben áttenni az I2C-t vagy egy LED-et másik GPIO-ra, beépített készüléknél viszont ez már NYÁK-módosítást jelenthet. A 11 kivezetett GPIO miatt itt a lábkiosztás hamarabb válik valódi tervezési feladattá, mint egy nagyobb ESP32 fejlesztőpanelen.

Műszaki jellemzők

Dokumentáció

• ESP32-C3 Series adatlap Espressif Systems
• Arduino-ESP32 – Getting Started Espressif Systems
• ESP32-C3 – ESP-IDF kezdő útmutató Espressif Systems

Csomag

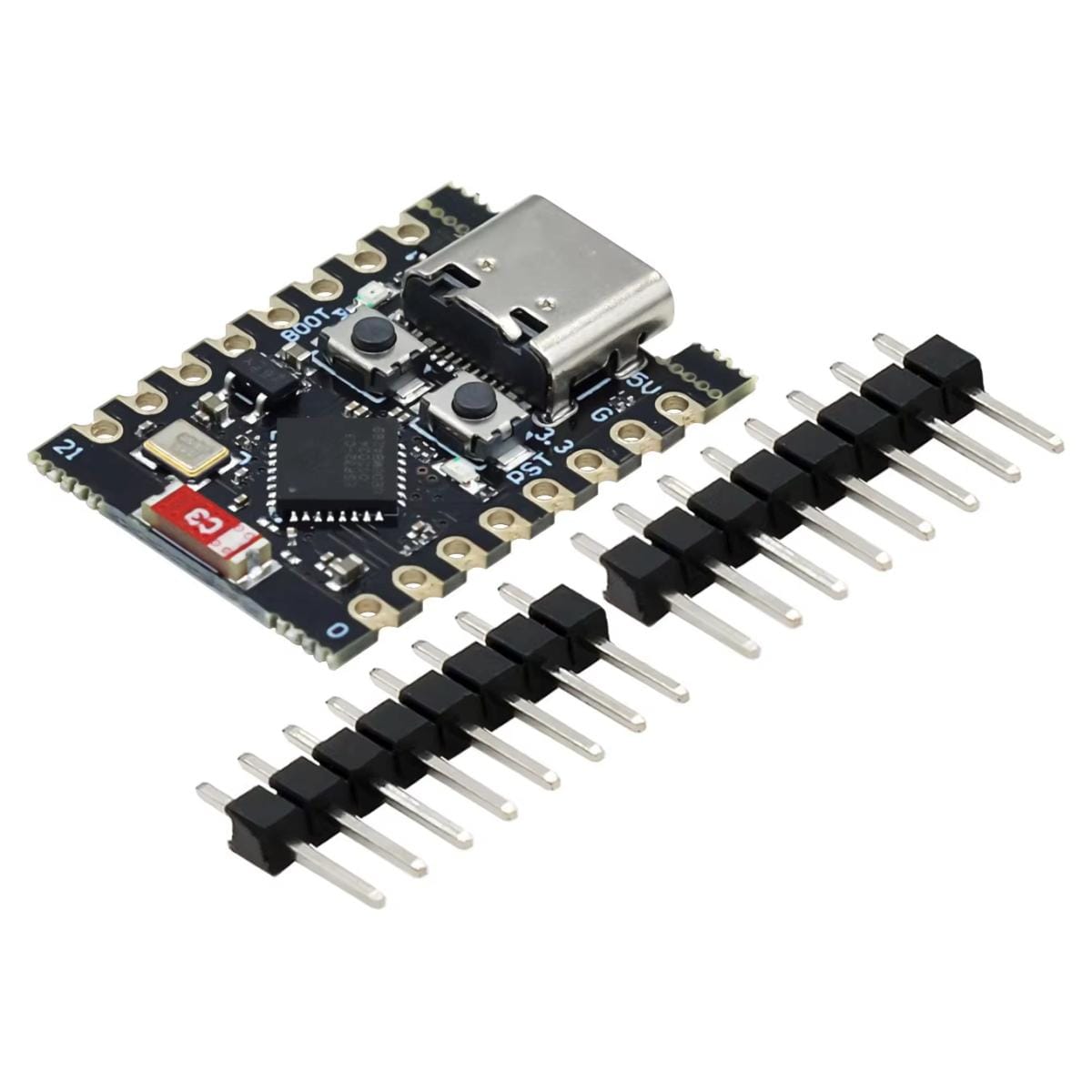

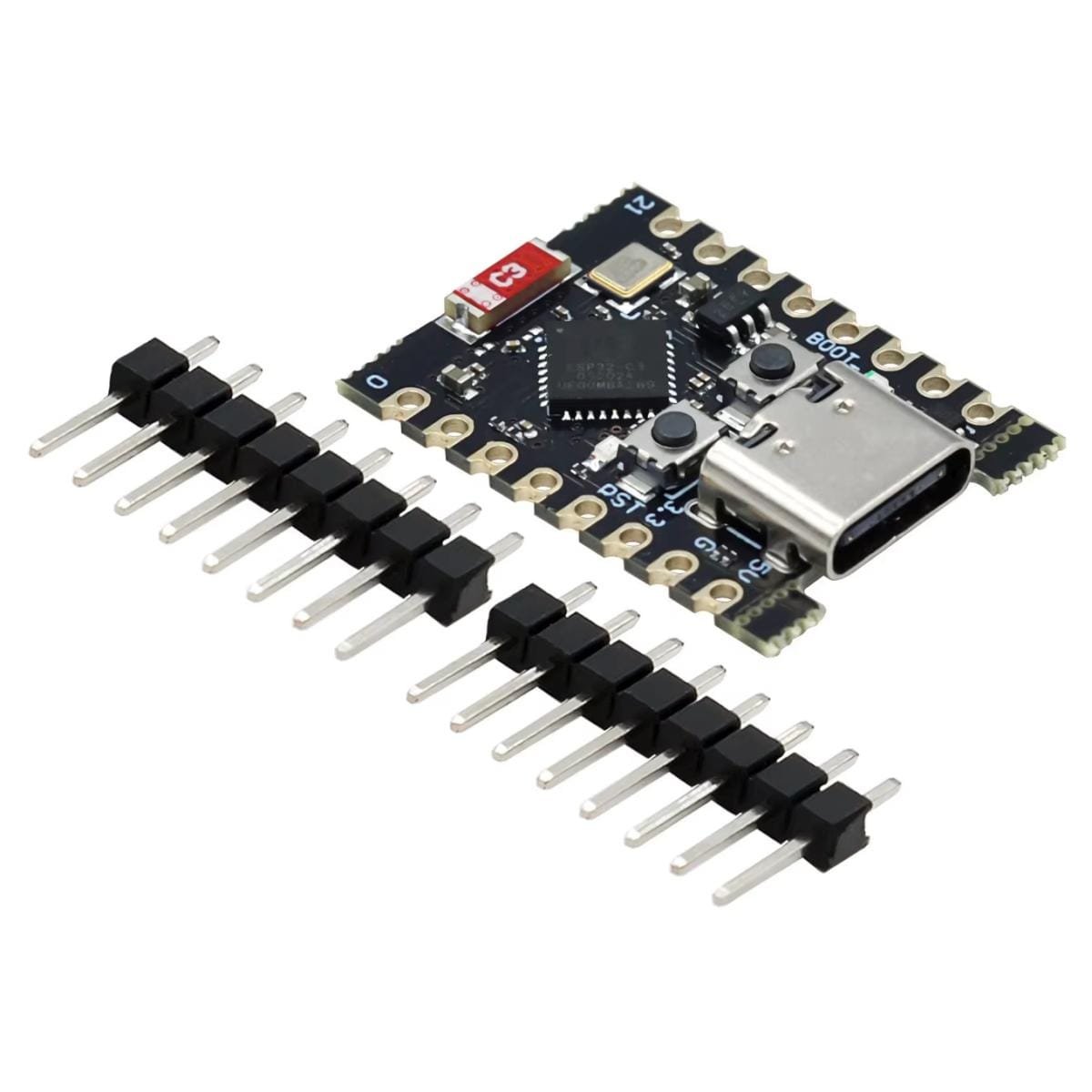

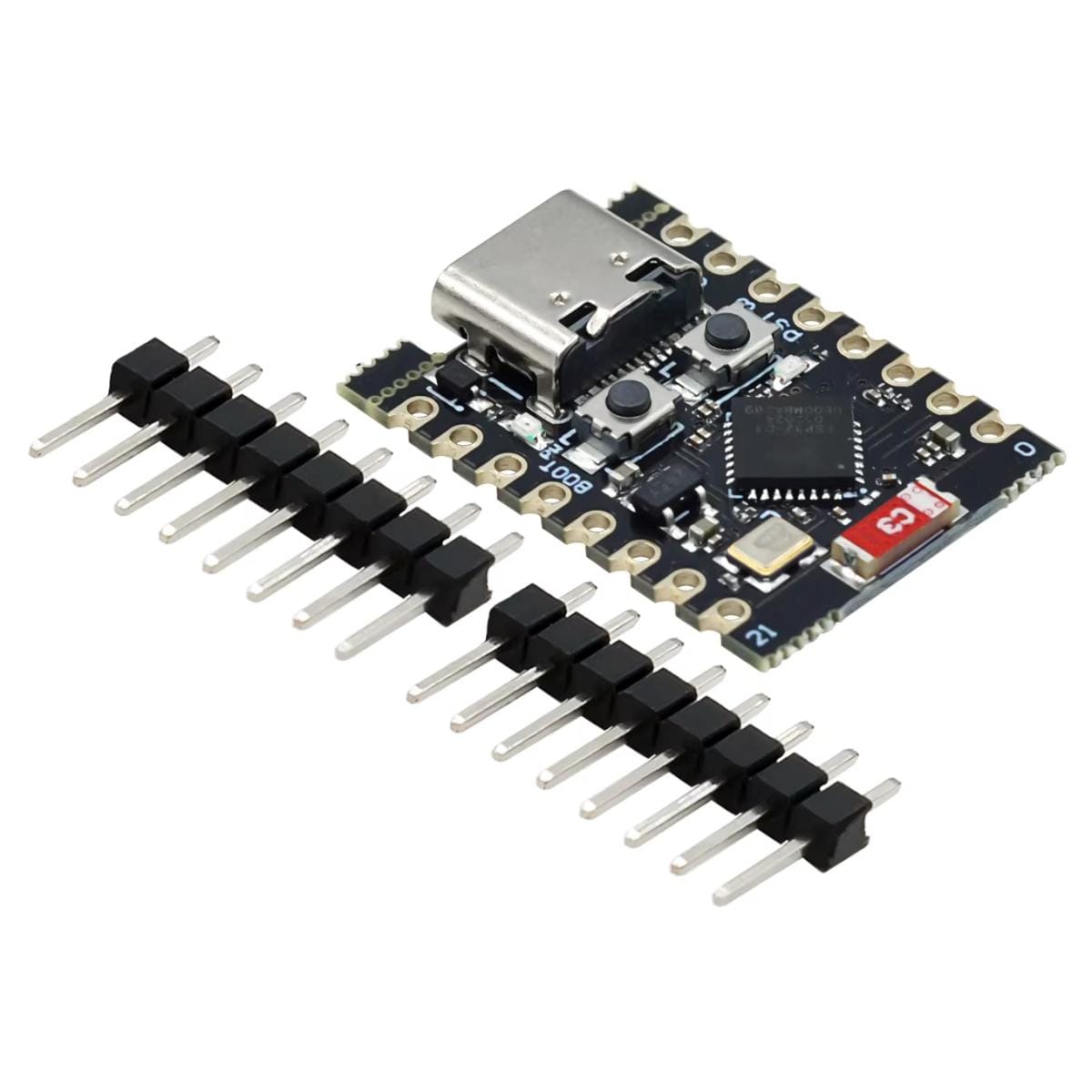

• 1 db ESP32-C3 SuperMini alappanel – ESP32C3, 4 MB Flash
• 2 db tüskesor csatlakozó
