Leírás

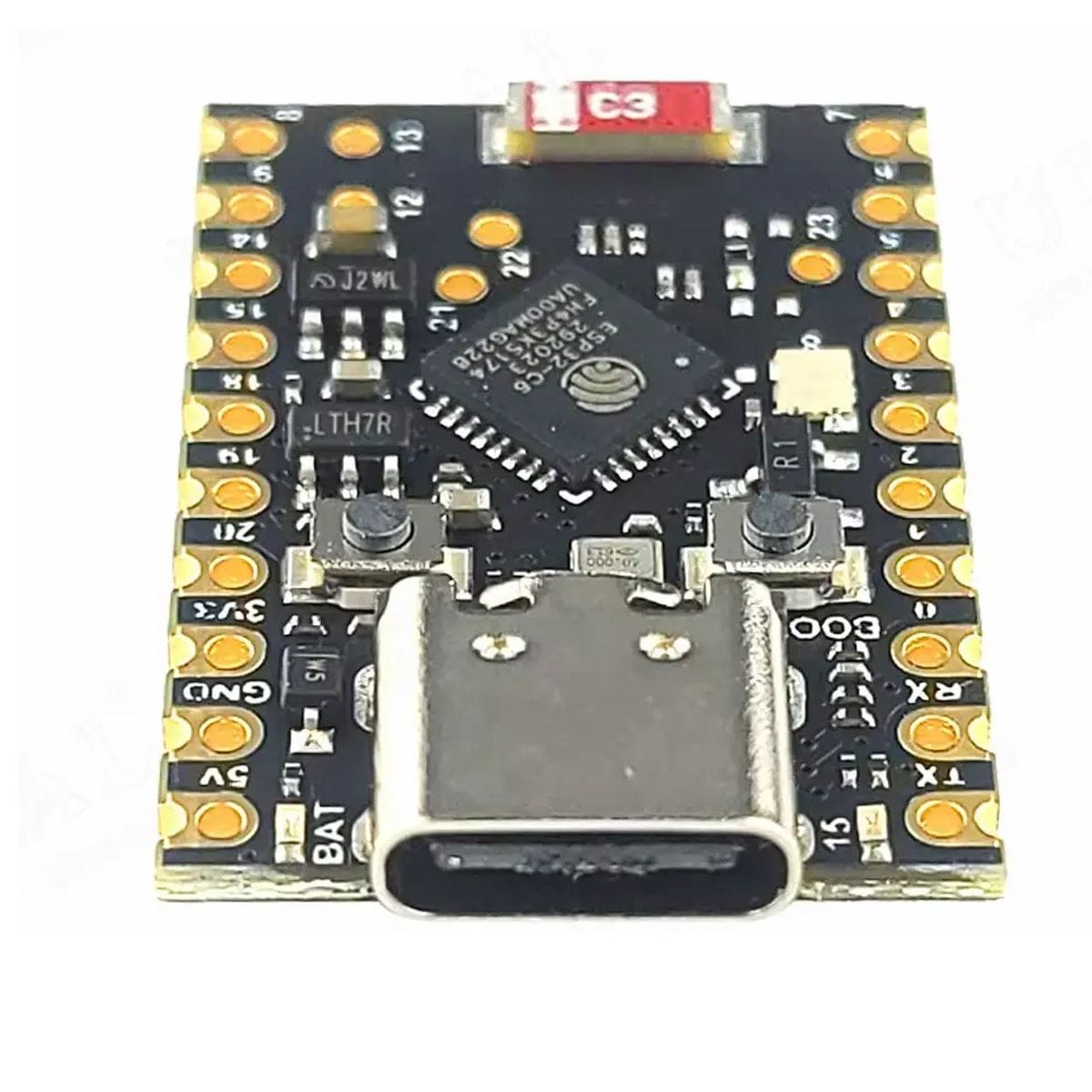

Az ESP32-C6 SuperMini (WiFi 6 + Bluetooth 5 + Zigbee/Core) kis méretű, USB-C csatlakozós ESP32-C6 fejlesztőpanel olyan projektekhez, ahol a Wi-Fi mellett Bluetooth LE és Zigbee/Thread irány is szóba kerül. Nem csak egy újabb ESP32 panel: a C6 család már RISC-V magra épül, és ugyanazon a vezérlőn kezeli a 2,4 GHz-es Wi-Fi 6, a Bluetooth LE és az IEEE 802.15.4 rádiós világot.
A ESP32-C6 SuperMini (WiFi 6 + Bluetooth 5 + Zigbee/Core) akkor érdekes, ha a fejlesztés okosotthon, vezeték nélküli szenzor, kis helyre épített adatgyűjtő vagy több rádiós prototípus felé megy. A 4 MB flash és a 3,3 V-os logikai szint már a tervezés elején döntési adat: egyszerűbb Arduino vázlatokhoz kényelmes, összetettebb Zigbee/Thread vagy Matter irányú firmware-nél viszont a memóriaigényt külön ellenőrizni kell.
A panel USB-C-n kap tápot és ezen keresztül programozható. Ez műhelyben gyors próbát ad, de nem menti meg a bekötést: az ESP32-C6 IO lábai 3,3 V-os logikai szinten dolgoznak, ezért 5 V-os szenzor, relémodul vagy kijelző közvetlen csatlakoztatása hibát okozhat.
Az első korlát a kompakt kivitelből jön. Kevés a fizikai hely, a lábkiosztás és az antenna környezete többet számít, mint egy nagyobb DevKit panelen.
Hol van a helye a rendszerben?
A ESP32-C6 SuperMini (WiFi 6 + Bluetooth 5 + Zigbee/Core) egy vezérlőpanel, amely önálló mikrokontrollerként futtatja a firmware-t, és közben vezeték nélküli kapcsolatot ad a külvilág felé. Nem shield, nem egyszerű rádiós modul, hanem programozható alapegység.
Az ESP32-C6 SuperMini (WiFi 6 + Bluetooth 5 + Zigbee/Core) egy ESP32-C6 alapú, USB-C-s, 3,3 V-os logikai szintű fejlesztőpanel Wi-Fi 6, Bluetooth LE és Zigbee/Thread irányú IoT fejlesztésekhez.
ESP8266-ról vagy ESP32-C3-ról váltva a fő különbség nem csak a rádiós részen van. A C6 az IEEE 802.15.4 miatt belépőt ad a Zigbee/Thread irányba, miközben megmarad az ESP32 világból ismert fejlesztési környezeteknél: Arduino IDE, ESP-IDF és MicroPython.
Így épül be…
A ESP32-C6 SuperMini (WiFi 6 + Bluetooth 5 + Zigbee/Core) USB-C portról kap 5 V bemenetet, a panelen lévő tápáramkör pedig a mikrokontrollerhez szükséges 3,3 V-ot állítja elő. A külső eszközöket már 3,3 V-os logikával kell illeszteni.
A panelen elérhető kommunikációs felületek közül tipikusan UART, I2C és SPI kerül elő elsőként. Szenzoroknál az I2C kényelmes, kijelzőknél és memóriáknál az SPI gyakori, soros kommunikációnál pedig az UART ad egyszerű hibakeresési útvonalat. PWM, ADC, RMT, I2S és TWAI/CAN irány is használható, de a tényleges GPIO-kiosztást a választott panelváltozat pinoutja alapján kell véglegesíteni.
A beépített rádióknál a Wi-Fi, Bluetooth LE és 802.15.4 ugyanabban a 2,4 GHz-es környezetben dolgozik. A műanyag doboz, a fém előlap, a tápzaj és a panel körüli vezetékezés mind befolyásolja, hogy a rádiós rész a padon látott eredményt hozza-e beépítve is.
Tipikus felhasználási helyzetek
- Wi-Fi 6 alapú hőmérséklet-, páratartalom- vagy fogyasztásfigyelő szenzorcsomópont.
- Zigbee vagy Thread irányú okosotthon kísérleti végpont.
- Bluetooth LE beállítófelülettel ellátott Wi-Fi-s eszköz.
- Arduino IDE-ben tanítható ESP32-C6 RISC-V fejlesztőpanel oktatási feladatokhoz.
- Kis helyre épített adatgyűjtő, ahol USB-C-n kényelmes a programozás.
- WS2812 LED-es állapotjelzésű prototípus, ha a pontos LED GPIO ellenőrzött:
!!!. - ESP-IDF alapú rádiós tesztpanel, ahol Wi-Fi, BLE és 802.15.4 egy hardveren próbálható.
Mire kell figyelni beüzemeléskor?
| Mire figyelj? | Mit okoz? |
|---|---|
| Az USB-C kábel adatképes? | Csak töltőkábelnél a panel tápot kaphat, de a programozás vagy a soros kapcsolat nem indul el. |
| A fejlesztőkörnyezet ismeri az ESP32-C6 célhardvert? | Régi Arduino-ESP32 csomaggal hibás board választás, fordítási vagy feltöltési hiba jöhet. |
| 3,3 V-os logikával illeszted a külső modulokat? | 5 V-os jel közvetlen bekötése az ESP32-C6 IO lábaira kockázatos. |
| Elég a 4 MB flash a firmware-hez? | Nagyobb hálózati stack, OTA vagy bővebb webes felület mellett szűk lehet a hely. |
| Az antenna nincs fém vagy nagy rézfelület mellé szorítva? | A rádiós hatótáv és stabilitás beépítés után romolhat. |
| Windows 7 vagy 8 alól szeretnéd használni? | A jelenlegi ESP32 toolchain és USB támogatás miatt Windows 10 vagy újabb rendszerrel érdemes számolni. |
| A GPIO-kiosztást a konkrét panelhez nézted? | SuperMini név alatt eltérő panelek is előfordulhatnak, rossz pinouttal nem ott jelenik meg a jel, ahol várod. |
Vásárlás előtt ezekre figyelj
A ESP32-C6 SuperMini (WiFi 6 + Bluetooth 5 + Zigbee/Core) kiválasztásánál ne csak azt nézd, hogy ESP32 és USB-C van rajta. A döntést ezek a pontok szűkítik le:
- Rádiós igény: kell-e a Zigbee/Thread irány, vagy elég lenne egy ESP32-C3 Wi-Fi + BLE panel?
- Firmware méret: a 4 MB flash egyszerűbb programokhoz rendben van, de nagyobb projektnél ellenőrizd a partíciós táblát és az OTA igényt.
- Logikai szint: a panel 3,3 V-os rendszer, 5 V-os perifériához illesztés kell.
- Környezeti feltétel: a rádiós rész nem szereti a fém dobozt és az antenna köré húzott vezetékrengeteget.
- Fejlesztőkörnyezet: Arduino IDE-hez friss ESP32 csomag, ESP-IDF-hez ESP32-C6 célhardver-beállítás kell.
- Méret és pinout: a pontos panelméret és a kiosztás kézi ellenőrzést kér:
!!!.
Vannak helyzetek, ahol mást érdemes választani
- Ne ezt válaszd, ha csak egyszerű Wi-Fi-s relévezérlőt készítesz, és nincs szükséged Bluetooth LE vagy Zigbee/Thread irányra.
- Ne ezt válaszd, ha sok kivezetett GPIO, kényelmes próbapaneles hely és nagyobb fizikai táv kell a vezetékek között.
- Ne ezt válaszd, ha a projekt 5 V-os logikai szintű modulokkal dolgozik, és nem akarsz szintillesztéssel foglalkozni.
- Ne ezt válaszd, ha a firmware nagy fájlrendszert, OTA frissítést, webes felületet és több rádiós stack-et egyszerre használna, amíg a 4 MB flash elégségessége nincs ellenőrizve.
- Ne ezt válaszd, ha külső antenna csatlakozóra van szükség, és a konkrét panelen csak beépített antenna van:
!!!. - Ne ezt válaszd régi Windows környezethez, ahol a jelenlegi ESP32 fejlesztői toolchain nem támogatott.
Egy apró tipp a gyakorlatból
Az ESP32-C6-tal sok hibát nem a program, hanem a fejlesztői környezet és a pinout okoz. Mielőtt szenzort, kijelzőt vagy Zigbee kódot keresel hibásnak, először egy üres soros kiírással, majd egy LED villogtatással ellenőrizd, hogy a board beállítás, az USB kapcsolat és a kiválasztott GPIO valóban azt a panelt követi, amelyik a kezedben van.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméktípus: | ESP32-C6 alapú SuperMini fejlesztőpanel |
| Mikrokontroller / SoC: | Espressif ESP32-C6 |
| Pontos panelvariáns: | supermini |
| Processzormag: | 32 bites RISC-V fő mag + alacsony fogyasztású RISC-V mag |
| Fő órajel: | max. 160 MHz |
| Alacsony fogyasztású mag: | max. 20 MHz |
| Flash memória: | 4 MB |
| SRAM: | 512 KB HP SRAM + 16 KB LP SRAM |
| Wi-Fi: | 2,4 GHz Wi-Fi 6 – 802.11ax, b/g/n visszafelé kompatibilitással |
| Bluetooth: | Bluetooth LE 5.x, mesh támogatással |
| IEEE 802.15.4: | Zigbee / Thread irányú használathoz |
| Programozás és táp: | USB-C, 5 V bemenet |
| Logikai szint: | 3,3 V |
| Belső táp: | 3,3 V LDO a panelen |
| Interfészek: | UART, SPI, I2C, PWM, ADC, I2S, RMT, TWAI/CAN, USB Serial/JTAG |
| ADC: | 12 bites |
| Beépített LED: | WS2812 RGB LED és státusz LED |
| Antenna: | beépített PCB antenna |
| Fejlesztőkörnyezet: | Arduino IDE, ESP-IDF, MicroPython |
| Windows megkötés: | Windows 10 vagy újabb ajánlott a jelenlegi ESP32 fejlesztői eszközökhöz |
| Működési hőmérséklet: | -40 °C és +85 °C közötti modulszintű tartomány |
Dokumentáció
Csomag
- 1 db ESP32-C6 SuperMini (WiFi 6 + Bluetooth 5 + Zigbee/Core) modul
- 2 db tüskesor csatlakozó
Az ESP32‑C6 SuperMini fejlesztőpanel egy ultrakompakt mikrokontroller‑alaplap, amelyben a legújabb Espressif ESP32‑C6 chip kapott helyet. Kiemelkedik a Wi‑Fi 6 (802.11ax), Bluetooth 5 (BLE + Mesh) és IEEE 802.15.4 (Zigbee/Thread) támogató rádiós képességei révén. Ez a kis méretű modul ideális Arduino kompatibilis Wi‑Fi 6 mikrokontroller igényes AIoT és hálózati alkalmazásokhoz.
A központban az Espressif ESP32‑C6 RISC‑V architektúrájú single-core CPU-ja áll, mely akár 160 MHz órajellel képes futni. Ez a chip rendelkezik egy alacsony fogyasztású (LP) RISC‑V maggal (~20 MHz) is energiatakarékos üzemmódokhoz. Az eszköz belső memóriái: 512 KB nagysebességű SRAM, 16 KB LP‑SRAM és 4 MB flash memória.
A rádiós kommunikációt a Wi‑Fi 6 (2.4 GHz) támogatása biztosítja, visszafelé kompatibilis b/g/n protokollokkal, továbbá a Bluetooth 5.3 LE + Mesh és IEEE 802.15.4 (Zigbee, Thread) vezérlésével.
“ESP32-C6 WiFi & Bluetooth Modul – Kiváló teljesítmény kis méretben”
A modul USB-C csatlakozós programozást és tápellátást biztosít, és kis mérete révén könnyen integrálható nyomtatott áramkörökbe. A stamp-hole kialakítás lehetővé teszi közvetlen felforrazstást vagy prototípus kialakítást. További interfészek: UART, SPI, I²C, PWM, ADC, RMT, I²S, TWAI (CAN) – sok funkció tetszőlegesen párosítható GPIO-kkal.
A panel felhasználható ismert platformokon: Arduino IDE, ESP-IDF, és MicroPython, dokumentált példák és könyvtárak támogatják.
Figyelmeztetés: Minimum Windows 10 operációs rendszer szükséges az USB driver támogatásához. Az ESP32-C6 nem kompatibilis a Windows 7.x és 8.x rendszerekkel.
Ideális felhasználás
Az ESP32-C6 modul tökéletes választás az IoT projektekhez, beleértve a smart home rendszereket, fogyasztói elektronikát, és az ipari automatizálást. Beépített PCB antennával rendelkezik, amely biztosítja a megbízható és stabil vezeték nélküli kapcsolatot.
- Rendezvény- vagy kirakati kijelzők, ahol Wi‑Fi 6 és Bluetooth Mesh kommunikáció előnyös.
- Hordozható világító eszközök, interaktív fényjátékok WS2812 RGB LED-ekkel.
- Maker projektek, prototípusok Arduino vagy ESP-IDF környezettel, IoT szenzorhálózatokhoz.
- Zigbee vagy Thread alapú automatizálási megoldások, pl. okosotthon vezérlők.
Műszaki jellemzők
- Chip: ESP32‑C6 RISC‑V (single-core HP + LP mag)
- Órajel: HP max. 160 MHz; LP max. 20 MHz
- Flash memória: 4 MB
- SRAM (HP): 512 KB
- SRAM (LP): 16 KB
- Rádió: Wi‑Fi 6 (802.11ax, 20 MHz), Bluetooth 5.3 LE + Mesh, IEEE 802.15.4 (Zigbee/Thread)
- Programozás/táp: USB Type‑C, 5 V bemenet, onboard LDO (3,3 V)
- Interfészek: UART, SPI, I²C, PWM, ADC (12‑bit), I²S, RMT, TWAI/CAN
- Beépített LED: WS2812 RGB LED (GPIO kapcsolattal) és státusz LEDek
- Feszültség: 3.3V tápfeszültség, 5V USB bemenet
- Kompakt méret: 37 x 24 mm, könnyen beépíthető szabványos tüskesoros foglalatokkal
- Maghőmérséklet üzem: -40 °C … +85 °C
Dokumentáció
- ESP-IDF bevezető, ESP32‑C6 támogatás [Espressif]
- ESP32‑C6 SuperMini részletes leírás, pinout [ESPBoards]
- Arduino telepítés ESP32-C6
- EspressIf Arduino telepítés (IDF)
- EspressIf IDF telepítés
- ZigBee támogatás (mintakódokkal): XIAO ESP32C6 Zigbee Arduino, ESP32C6 Zigbee példa, Zigbee támogatás az Arduino ESP32
Kompatibilis fejlesztési környezetek
- Arduino SDK: Támogatja az ESP32 3.0 verziótól
- ESP-IDF és MicroPython: Rugalmas fejlesztési lehetőségek a kezdő és haladó felhasználók számára egyaránt
Csomag tartalma
- 1x ESP32-C6 modul
- 2x tüskesor csatlakozó
