Leírás

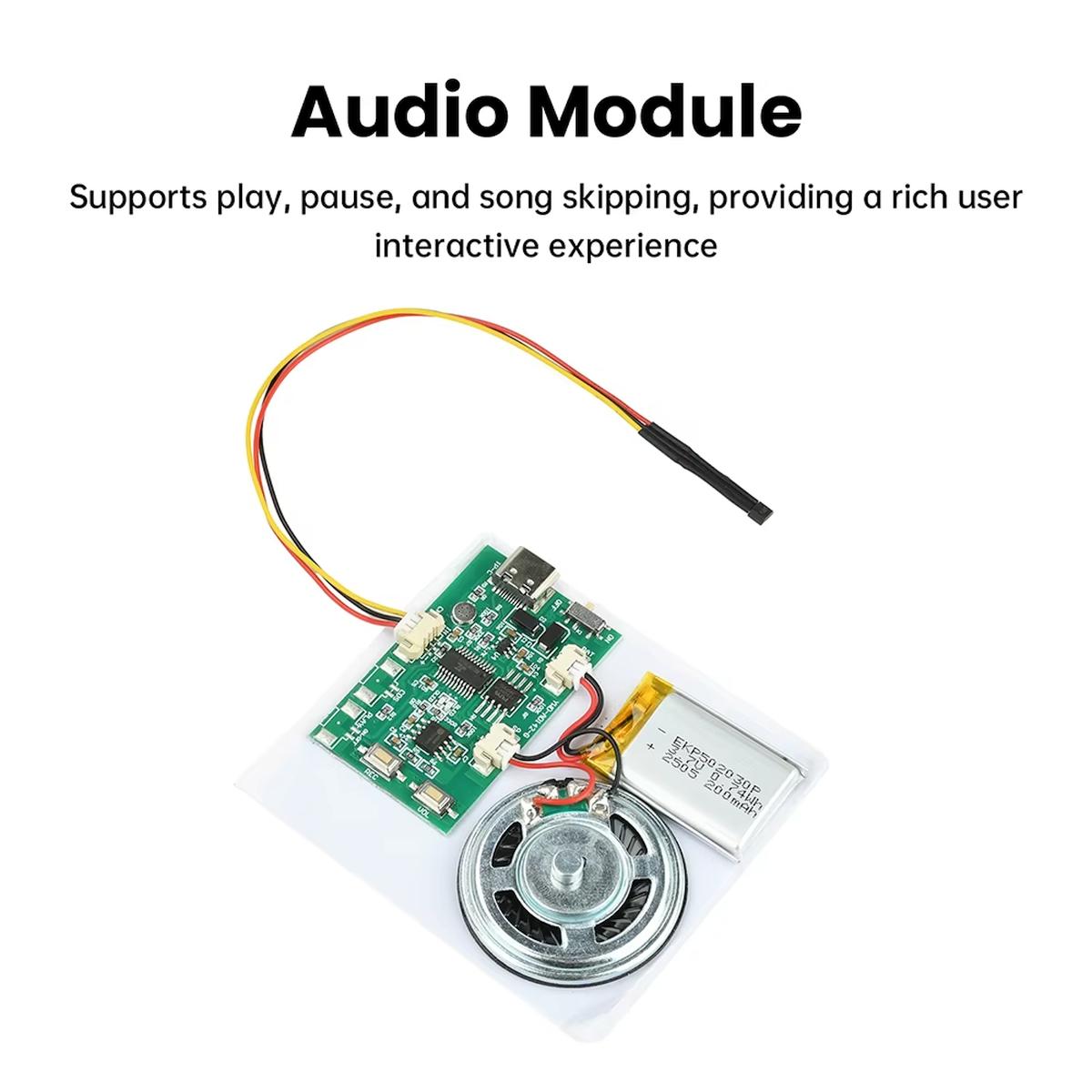

Egy ajándékdoboz kinyílik, megszólal egy rövid üzenet. A könyv lapjai szétnyílnak, és elindul a történethez tartozó hang. Egy maketten megnyomsz egy gombot, és megszólal a motorzaj vagy a narráció. Az YWD-A0142-G MP3 hangfelvevő és lejátszó modul az ilyen, önállóan működő hangos beépítésekhez készült. A hanganyaghoz nem kell külön memóriakártya. A modulban 8 MB belső tárhely van, amelyre USB-C kapcsolaton keresztül MP3 és WAV fájlok másolhatók. Több hang is elfér egymás mellett, a tárhelyet viszont közösen használják. Beszédhez és rövid hangeffektekhez a mono, 96-128 kbit/s körüli MP3 ideális kompromisszum: kevesebb helyet foglal, így nem egyetlen túlméretezett fájl viszi el a teljes memóriát.
A tápellátást egy 3,7 V-os, 200 mAh-s tölthető akkumulátor adja, töltése a Type-C csatlakozón történik. Ugyanez a csatlakozó szolgál a hanganyagok számítógépes kezelésére is. A lejátszáshoz tehát nem kell Arduino, ESP32 vagy külön vezérlő.
A modul háromféle indítójelhez készült – külön termékverzió: van nyomógombos, mágneses zár érzékelős és fényre induló változat. Az elektronika többi alapfunkciója megegyezik.

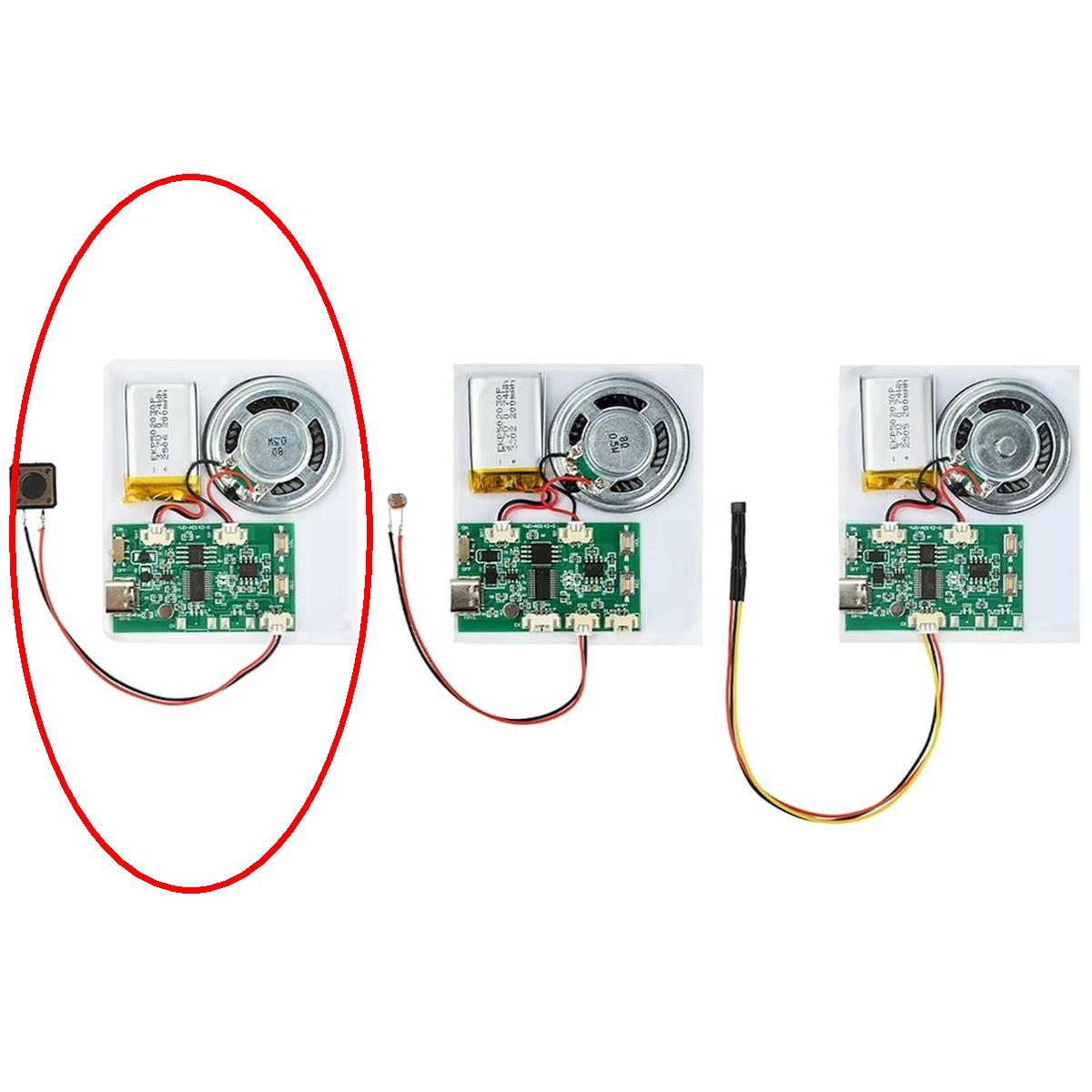

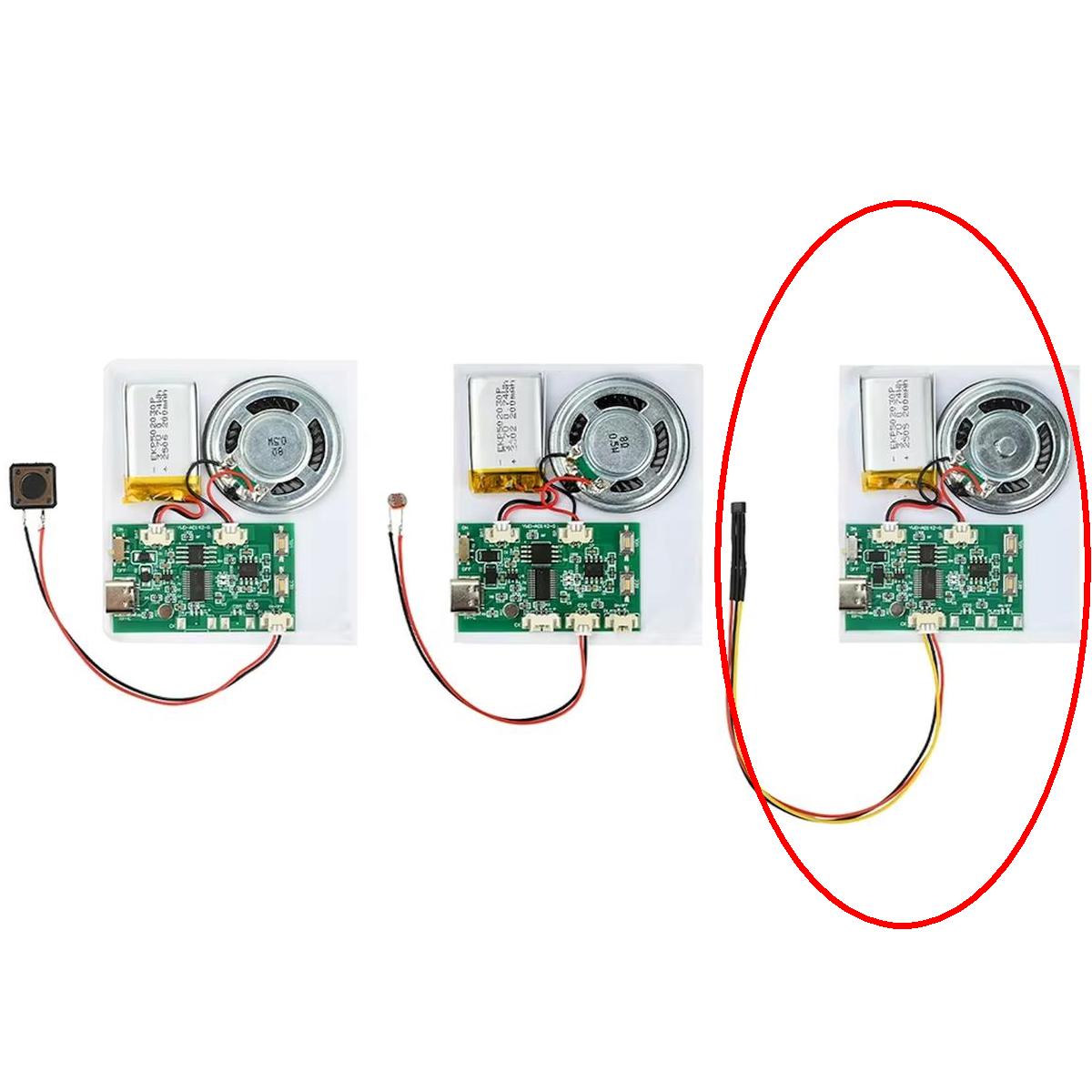

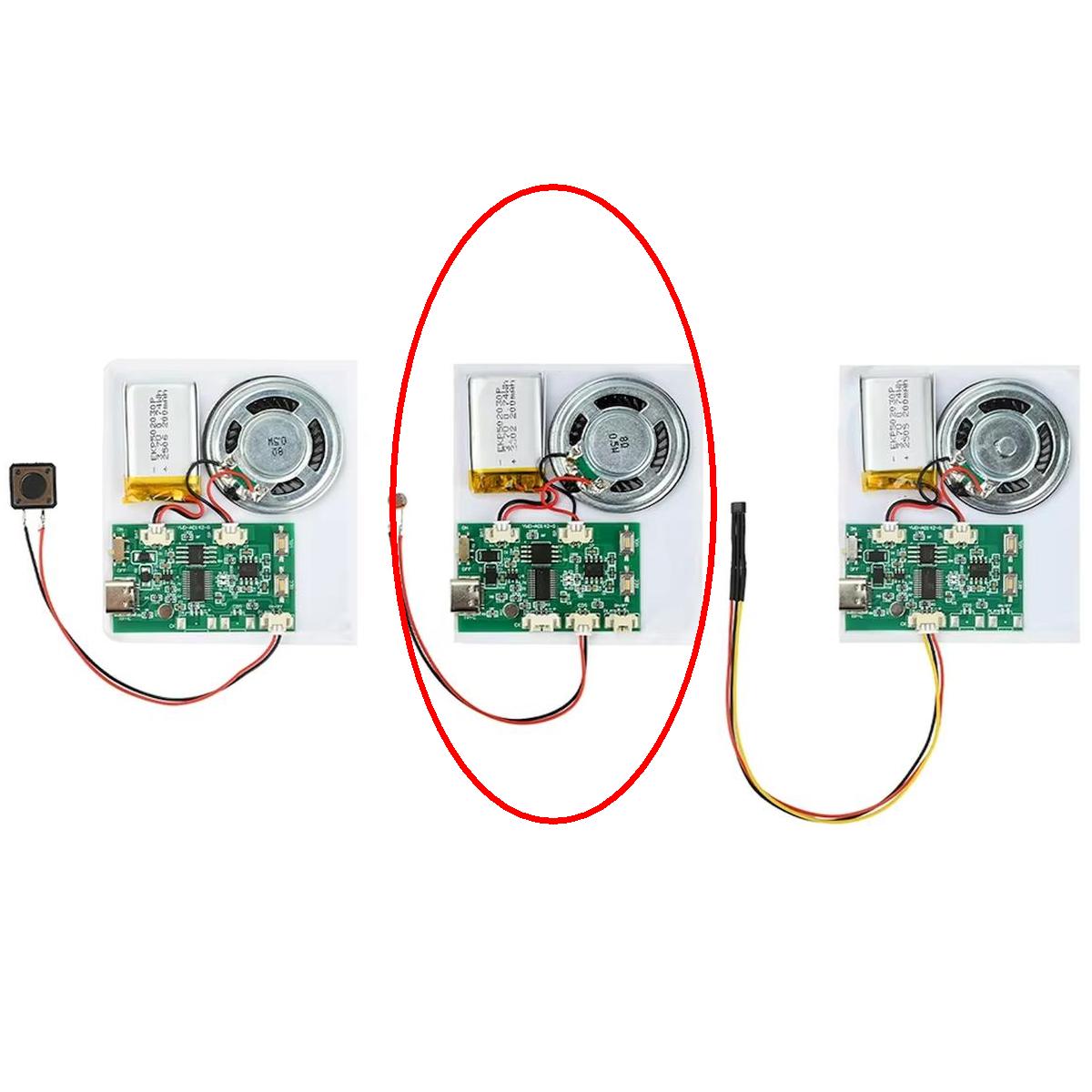

Három változat – attól függően, mi indítsa a hangot

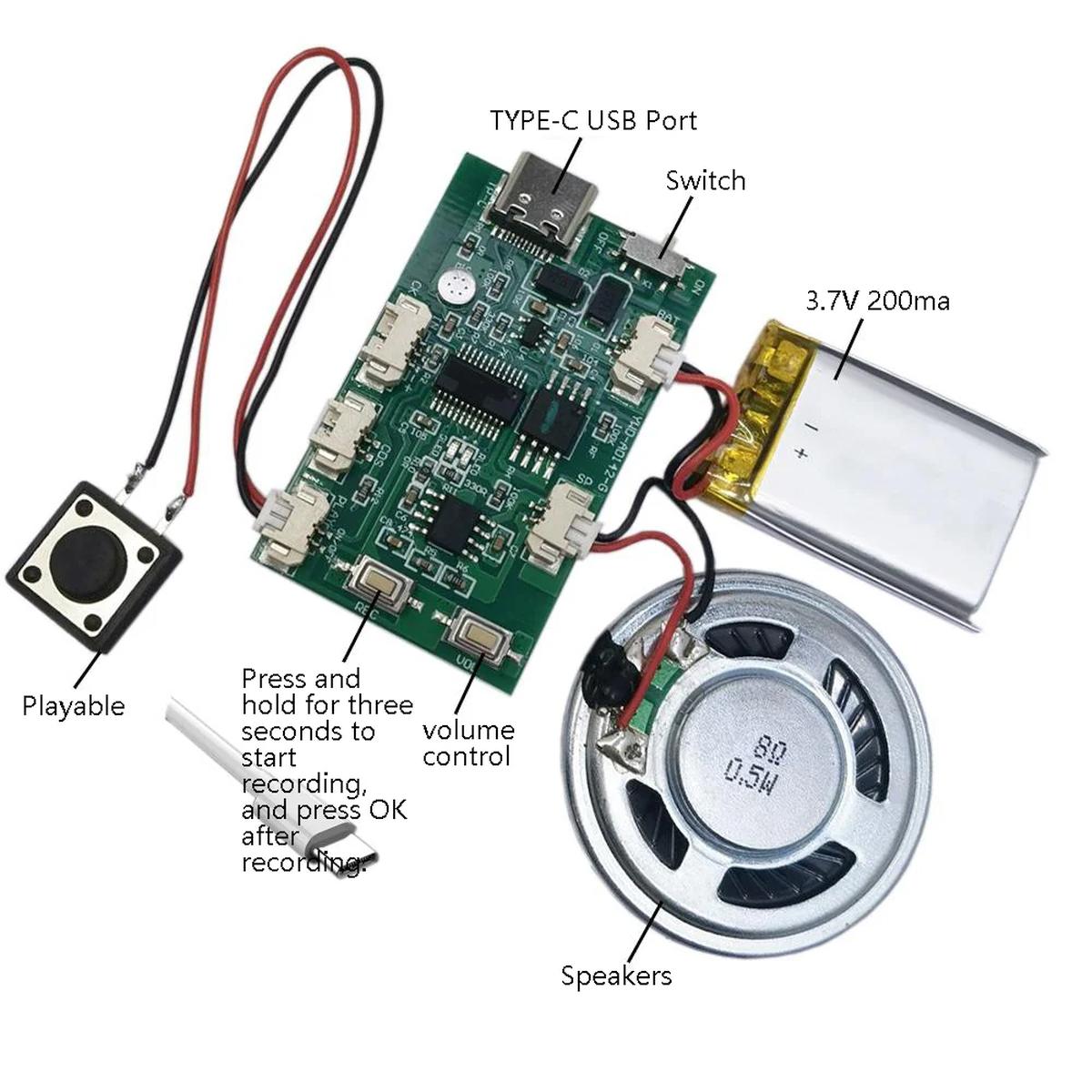

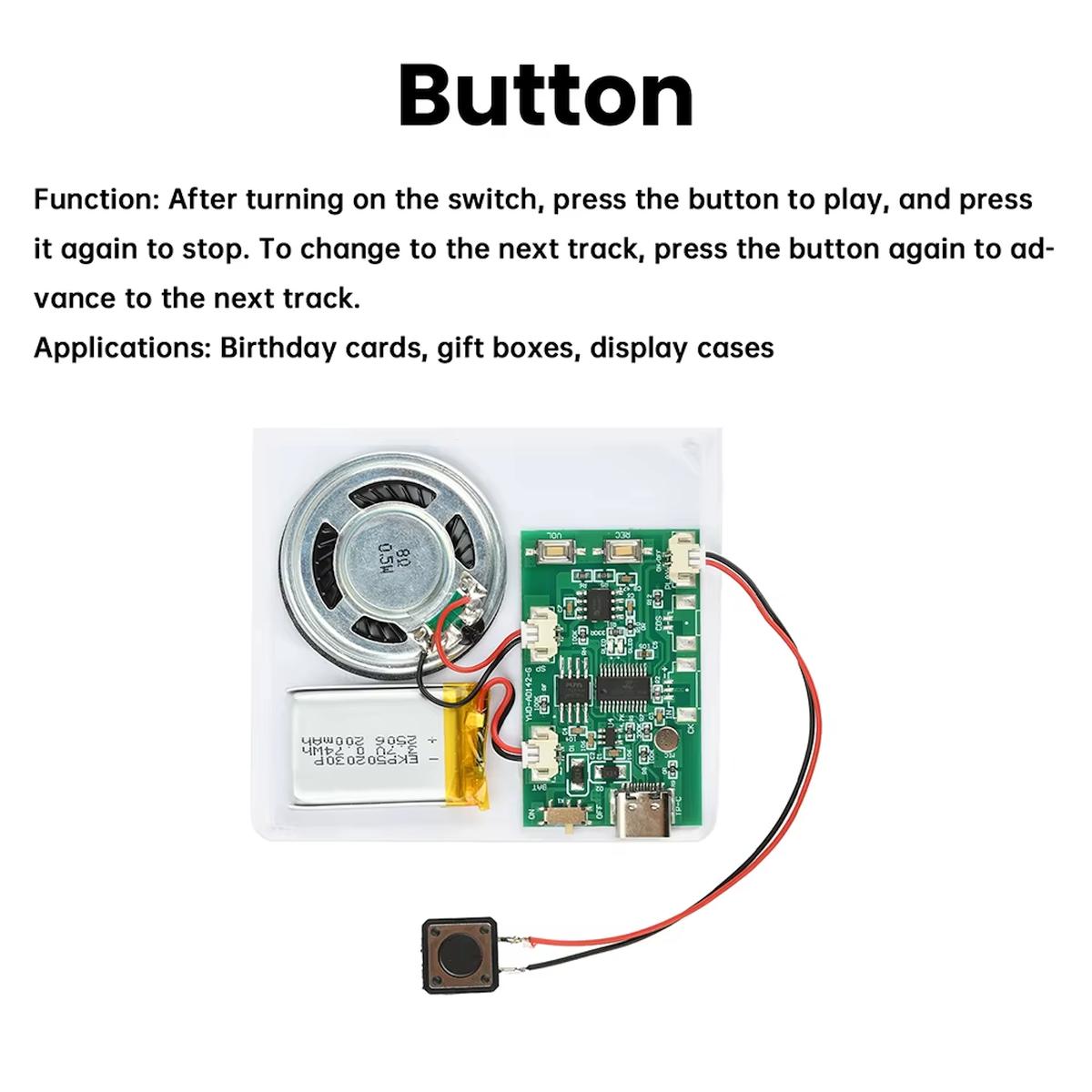

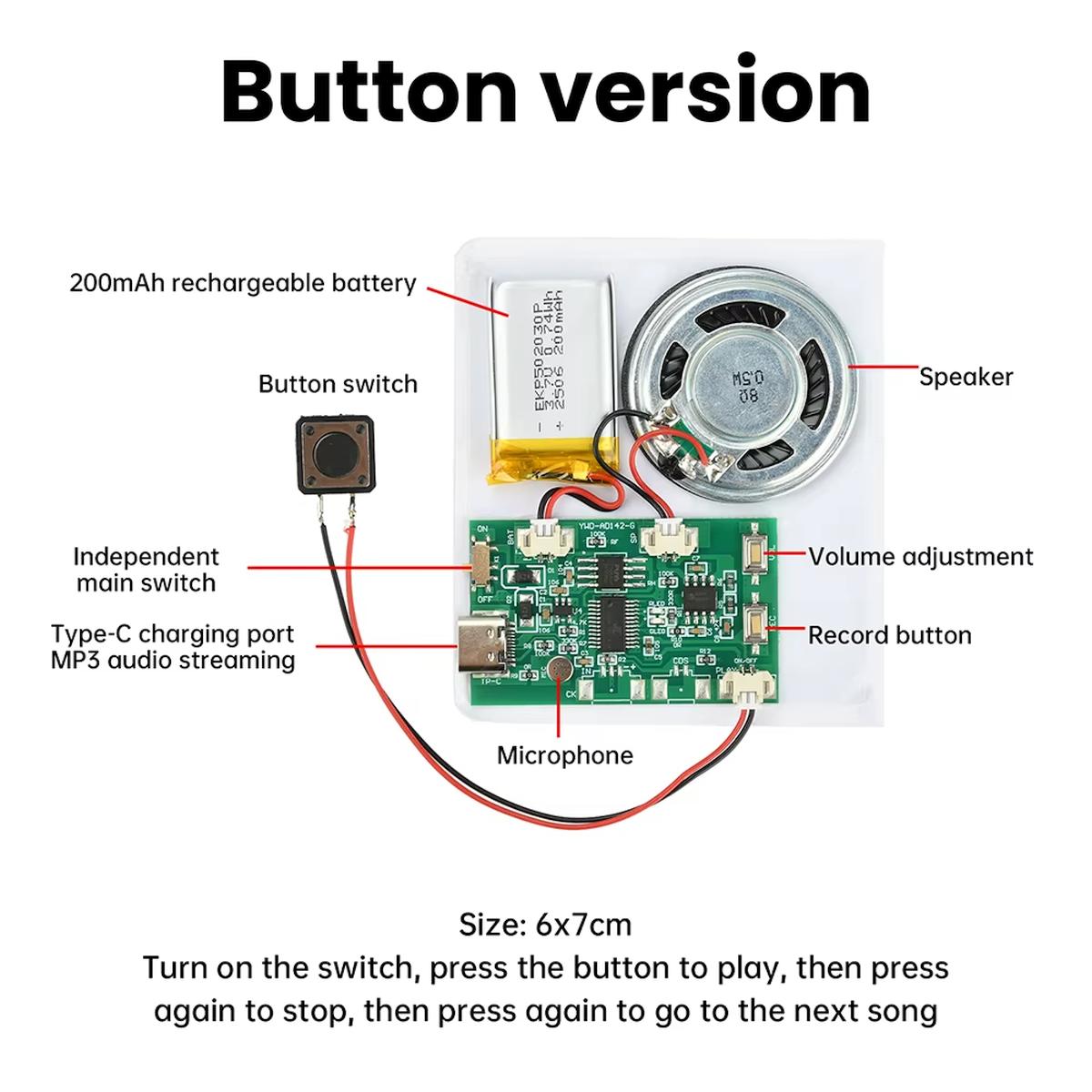

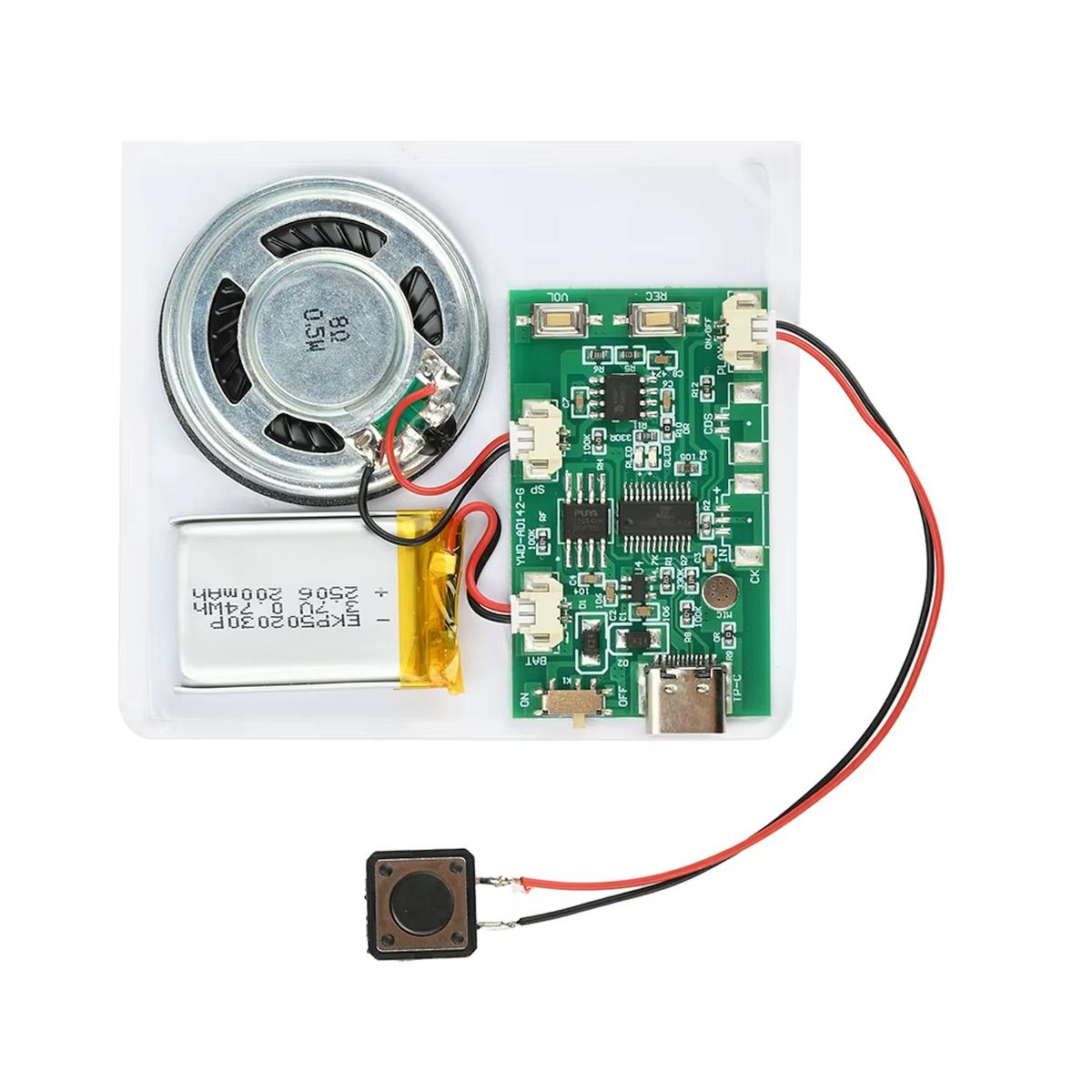

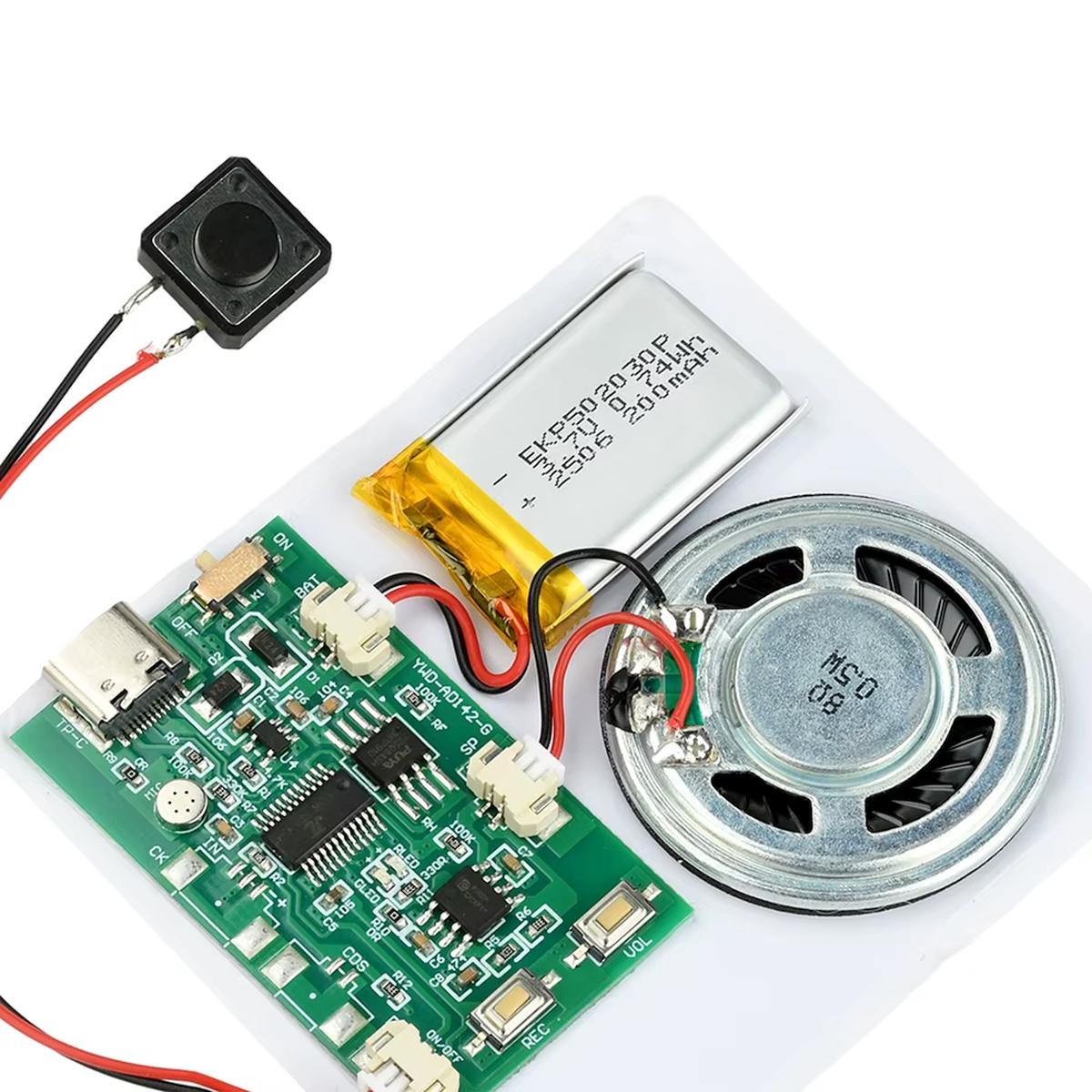

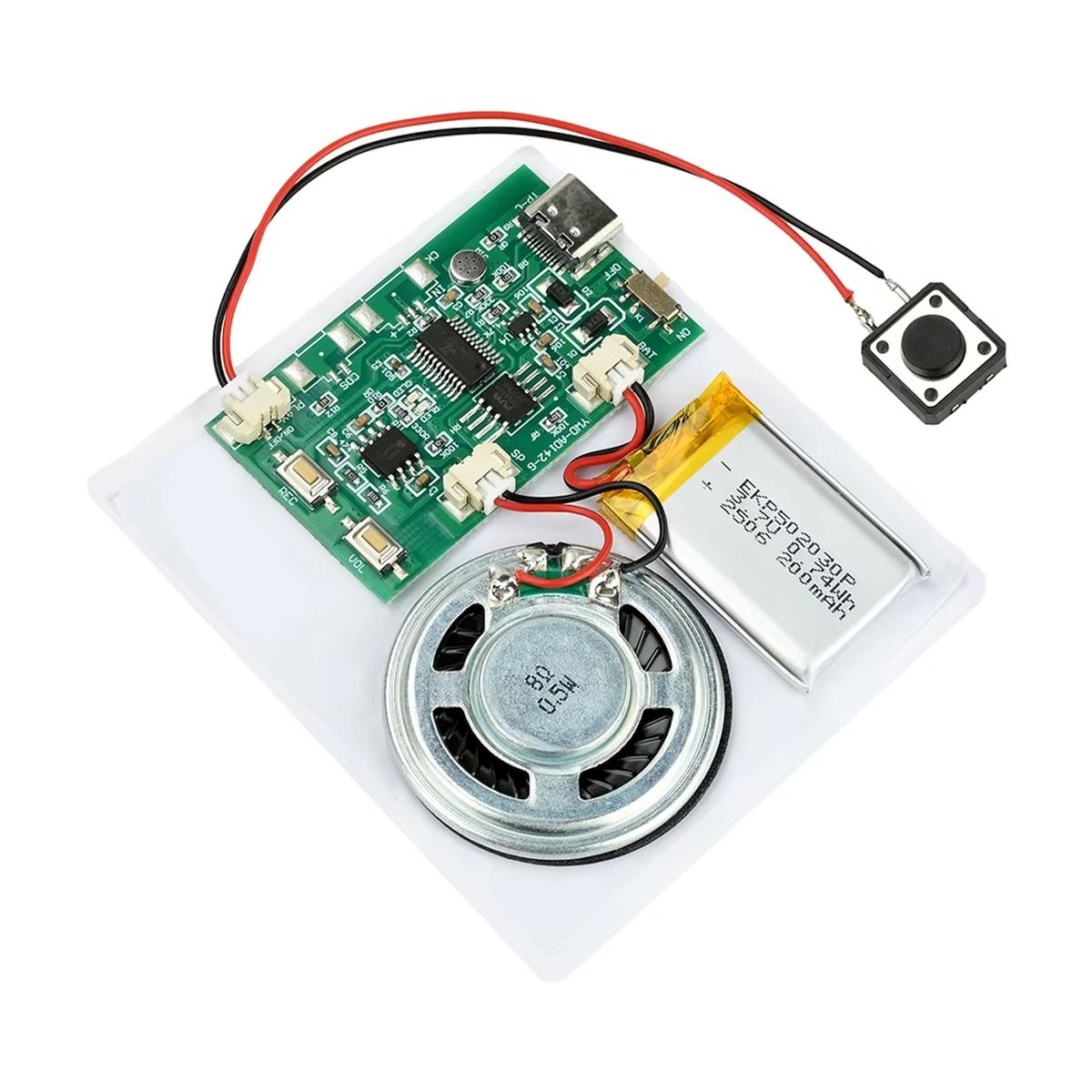

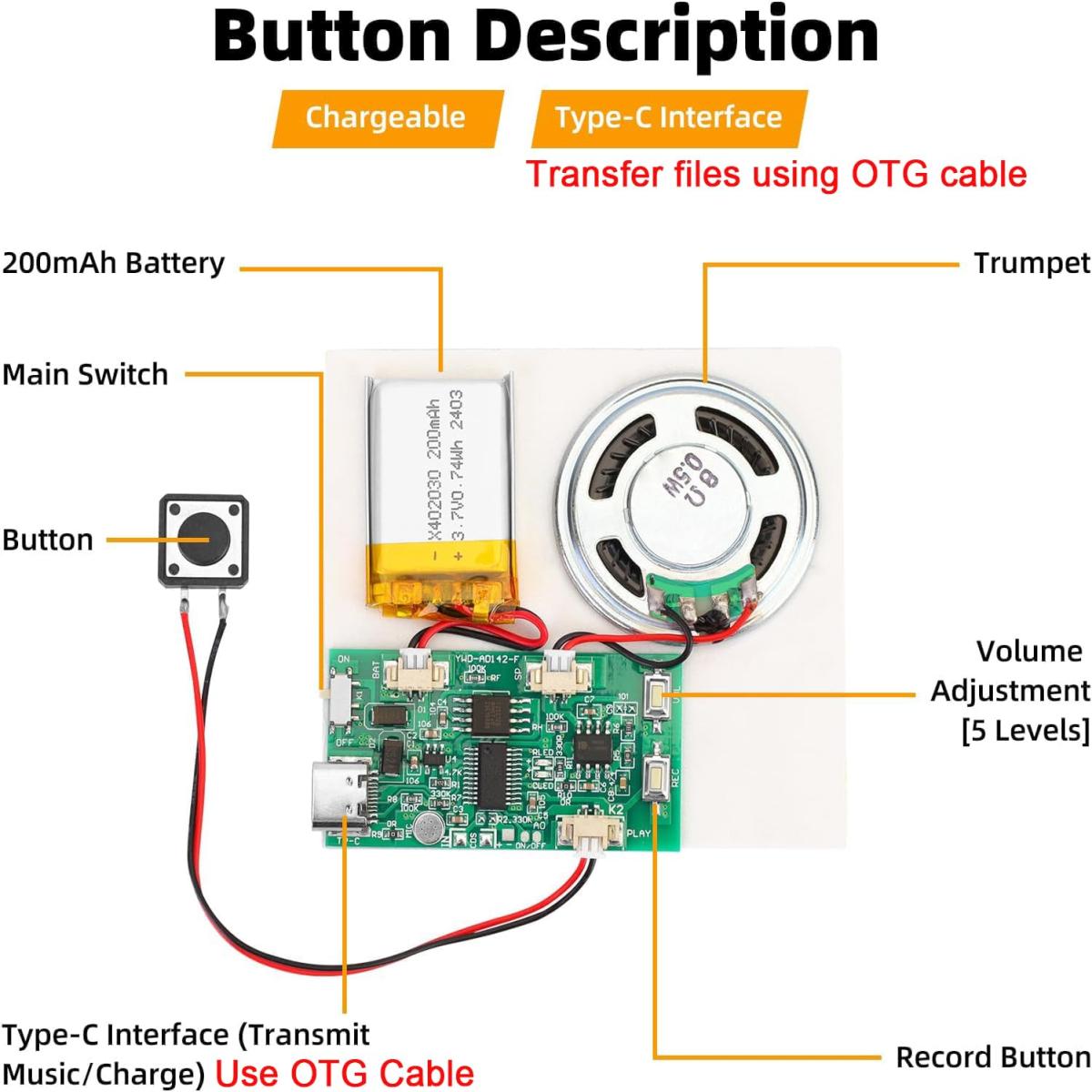

A nyomógombos változat akkor praktikus, amikor a használó tudatosan indítja el a hangot. Megnyomja a gombot, elindul a lejátszás; újabb kezelés megállítja, a következő ciklussal pedig továbbléphet a következő hangra. Ilyen megoldás jól használható bemutatódobozhoz, maketthez vagy olyan ajándékhoz, ahol maga a gomb is része a használatnak.

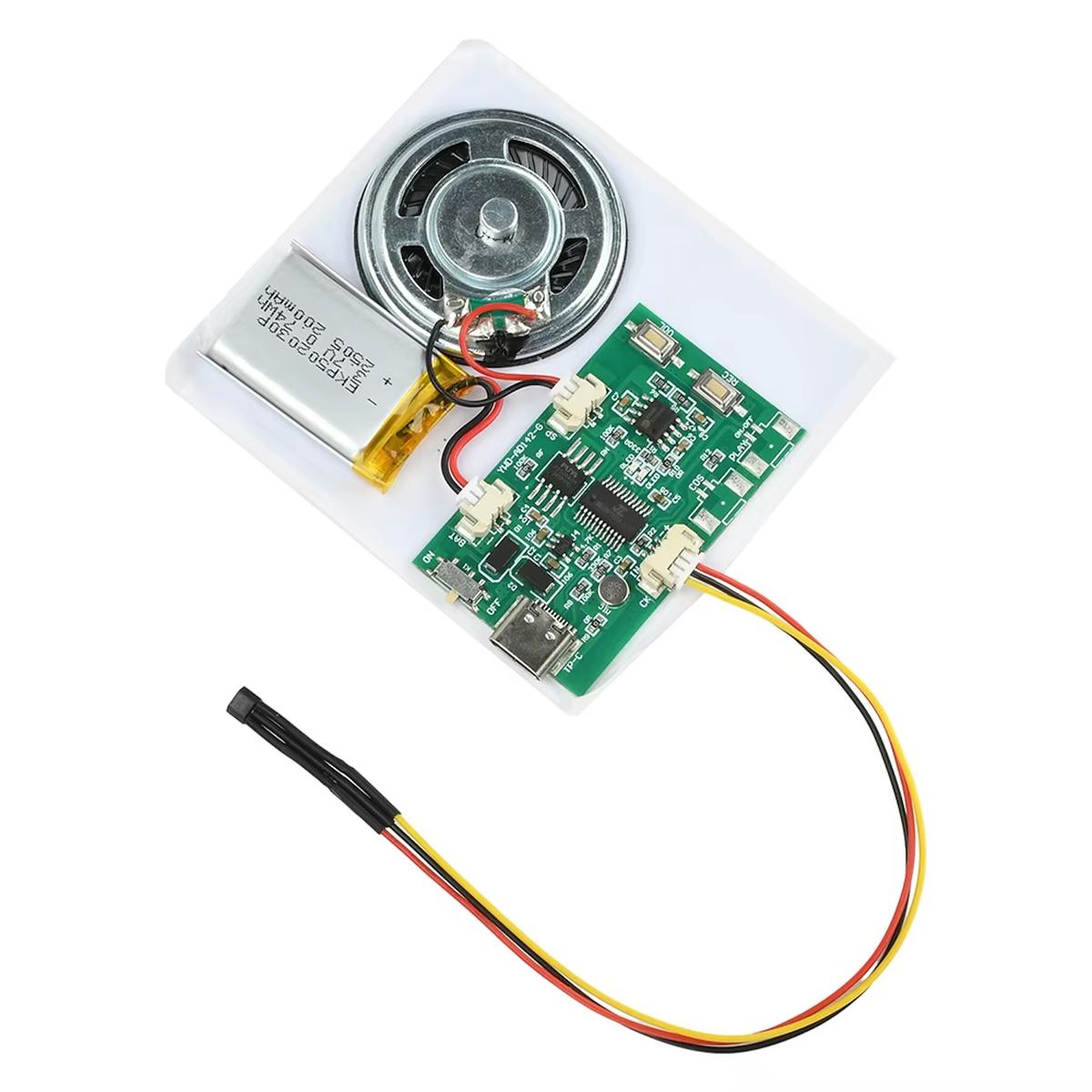

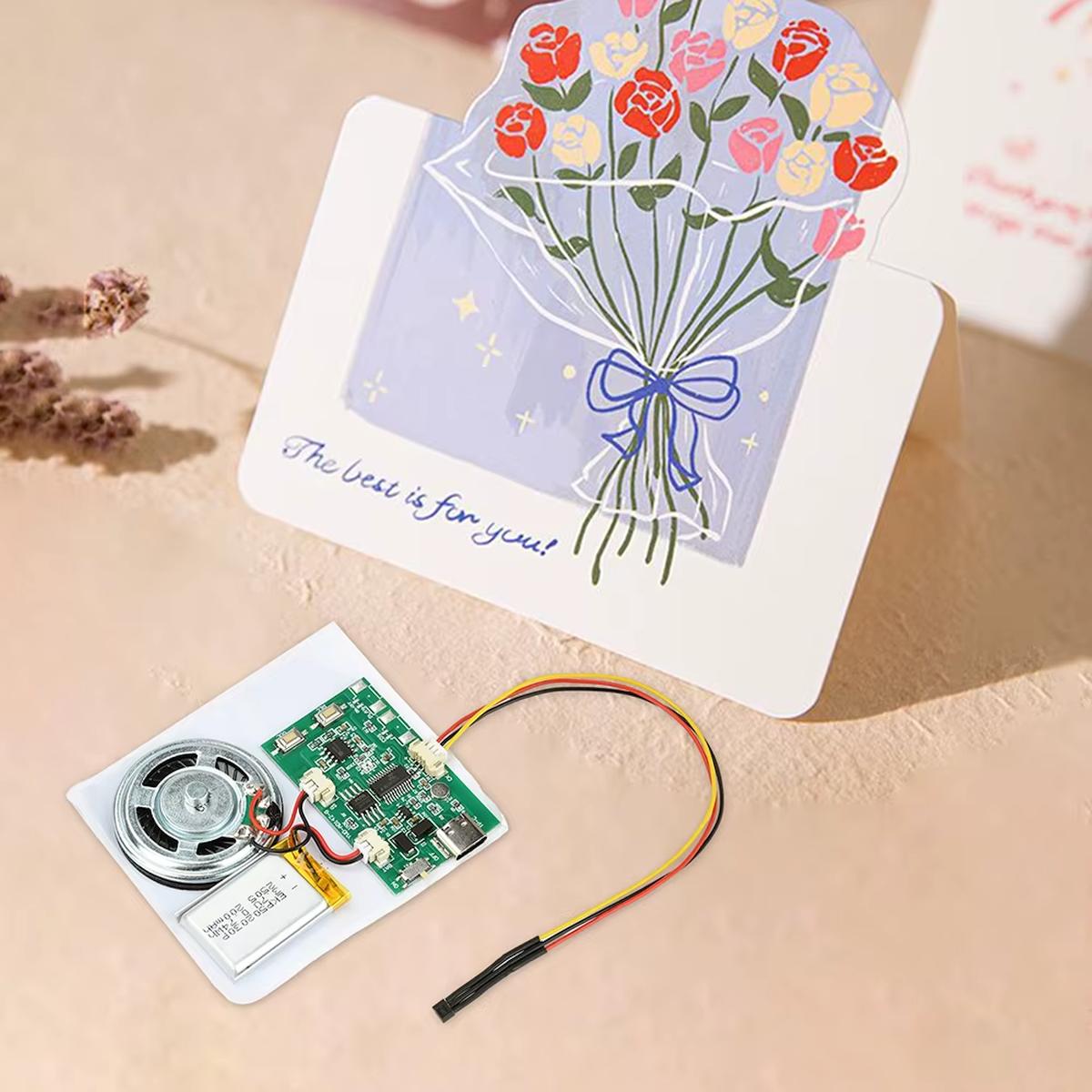

A mágneses változatnál a kapcsolás elrejthető. Bekapcsolás után a mágnes eltávolítása indítja a hangot, visszaközelítve megáll a lejátszás. A következő eltávolítási ciklus a következő hangsávhoz használható. Ajándékdoboznál a mágnes kerülhet a fedélbe, a Hall-érzékelő pedig az alsó részbe. A mágnes ehhez a változathoz a csomag része. A biztos kapcsolási távolság ~ 0.5 cm.

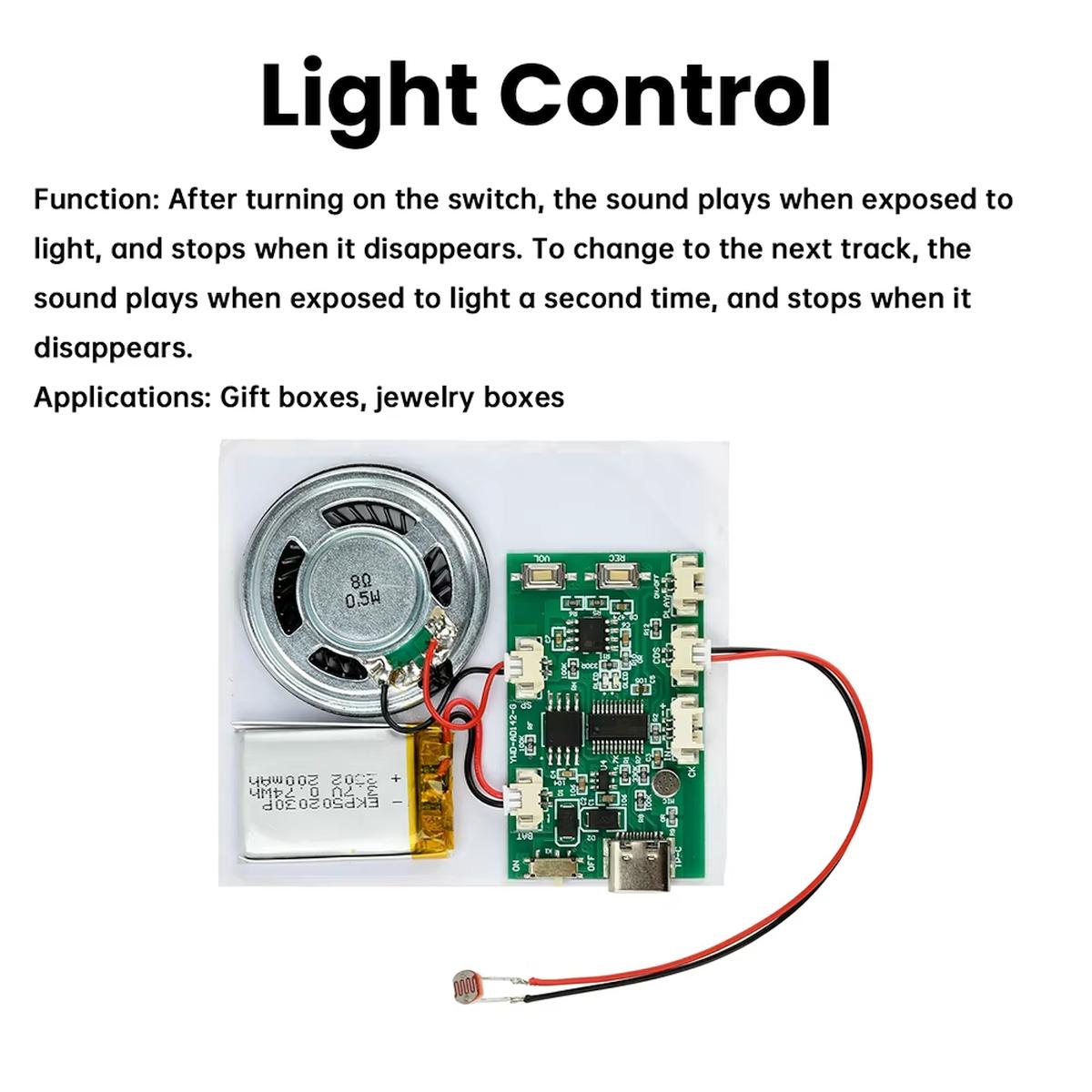

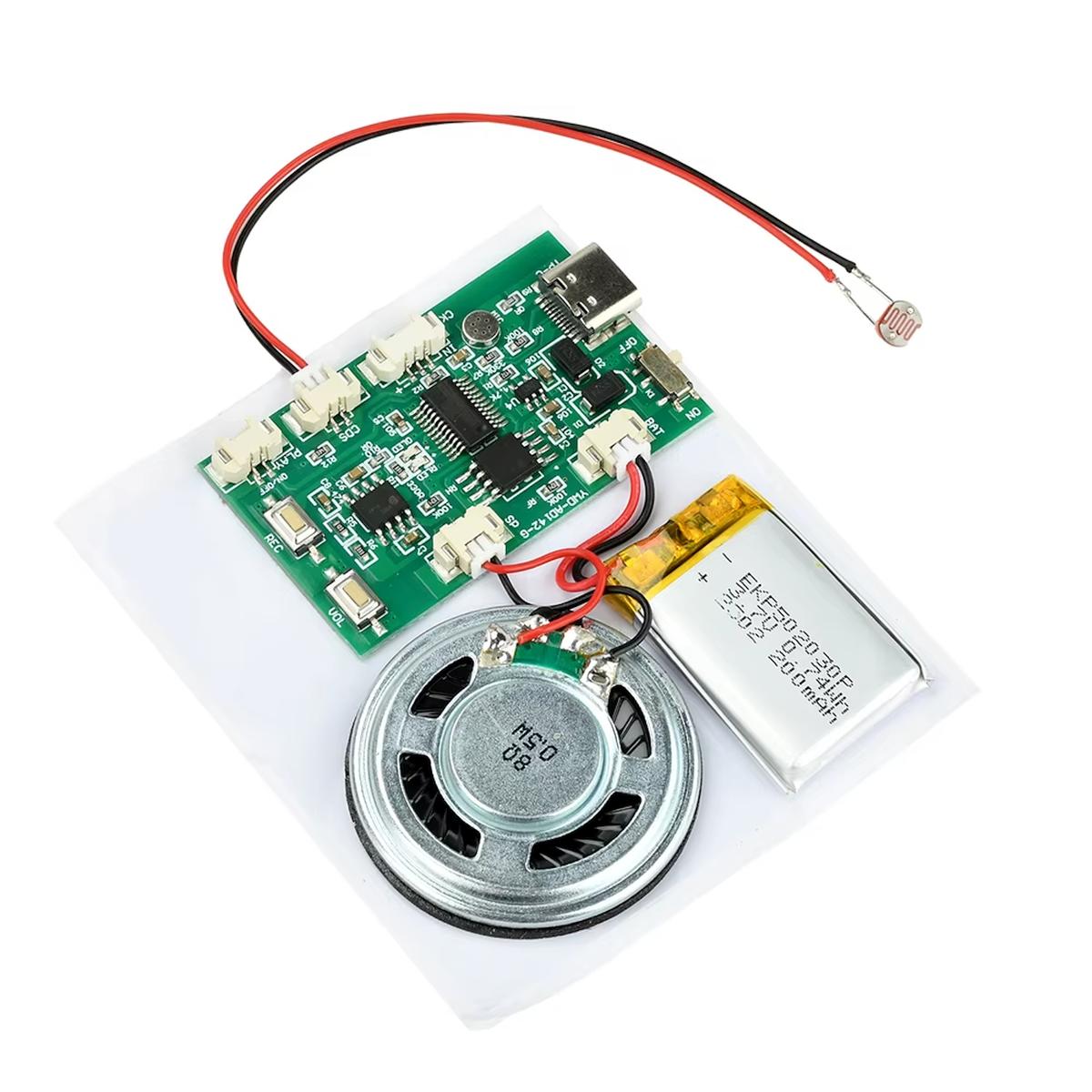

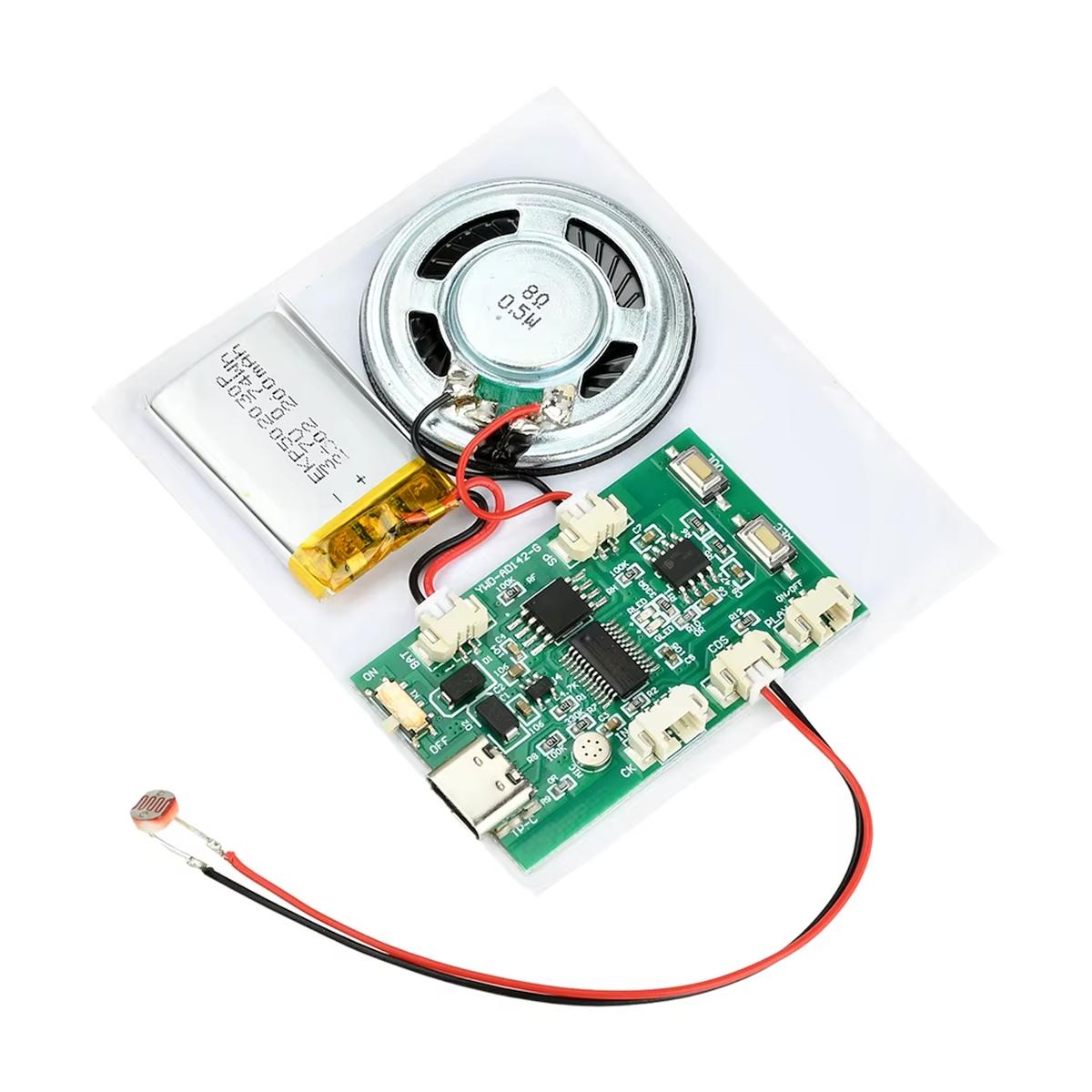

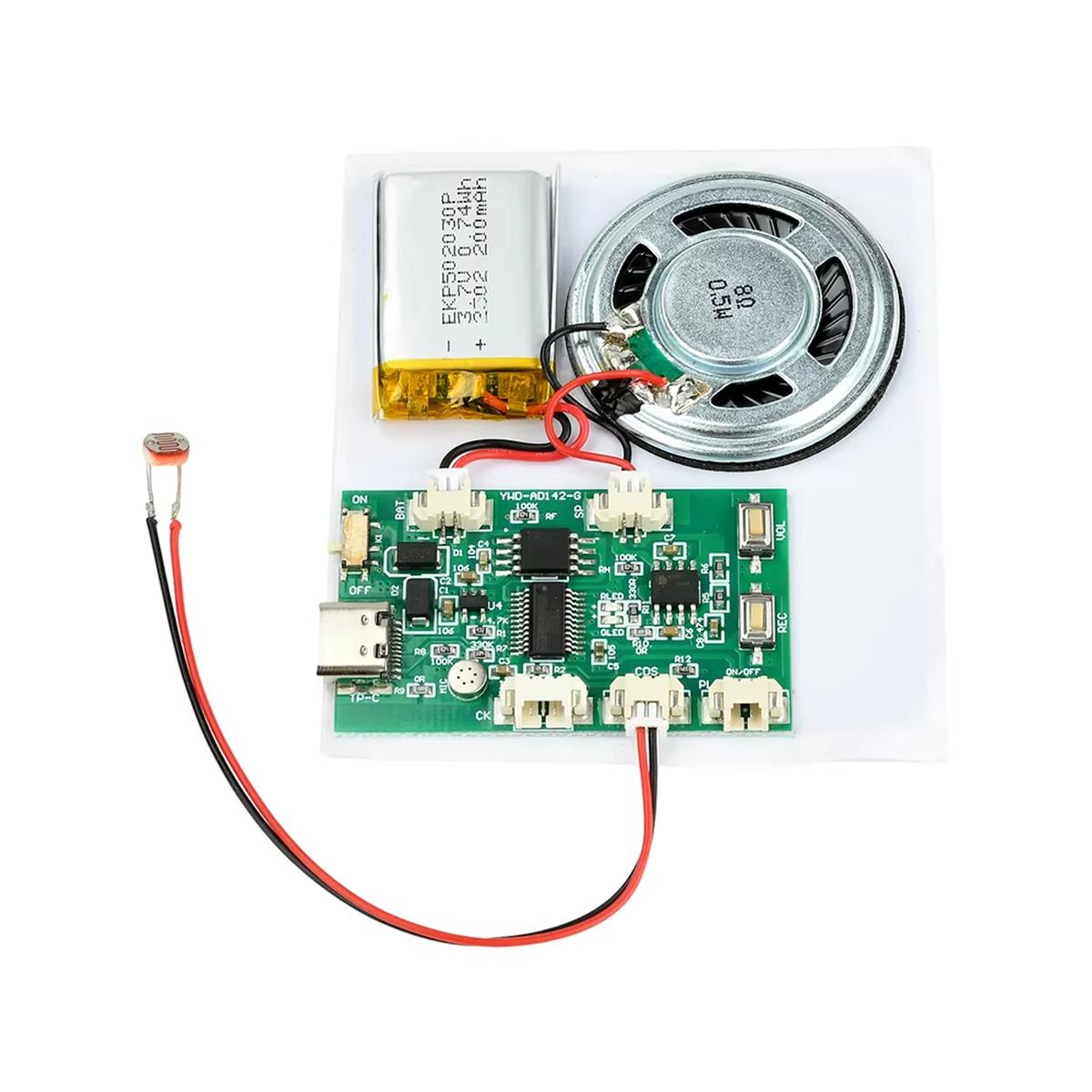

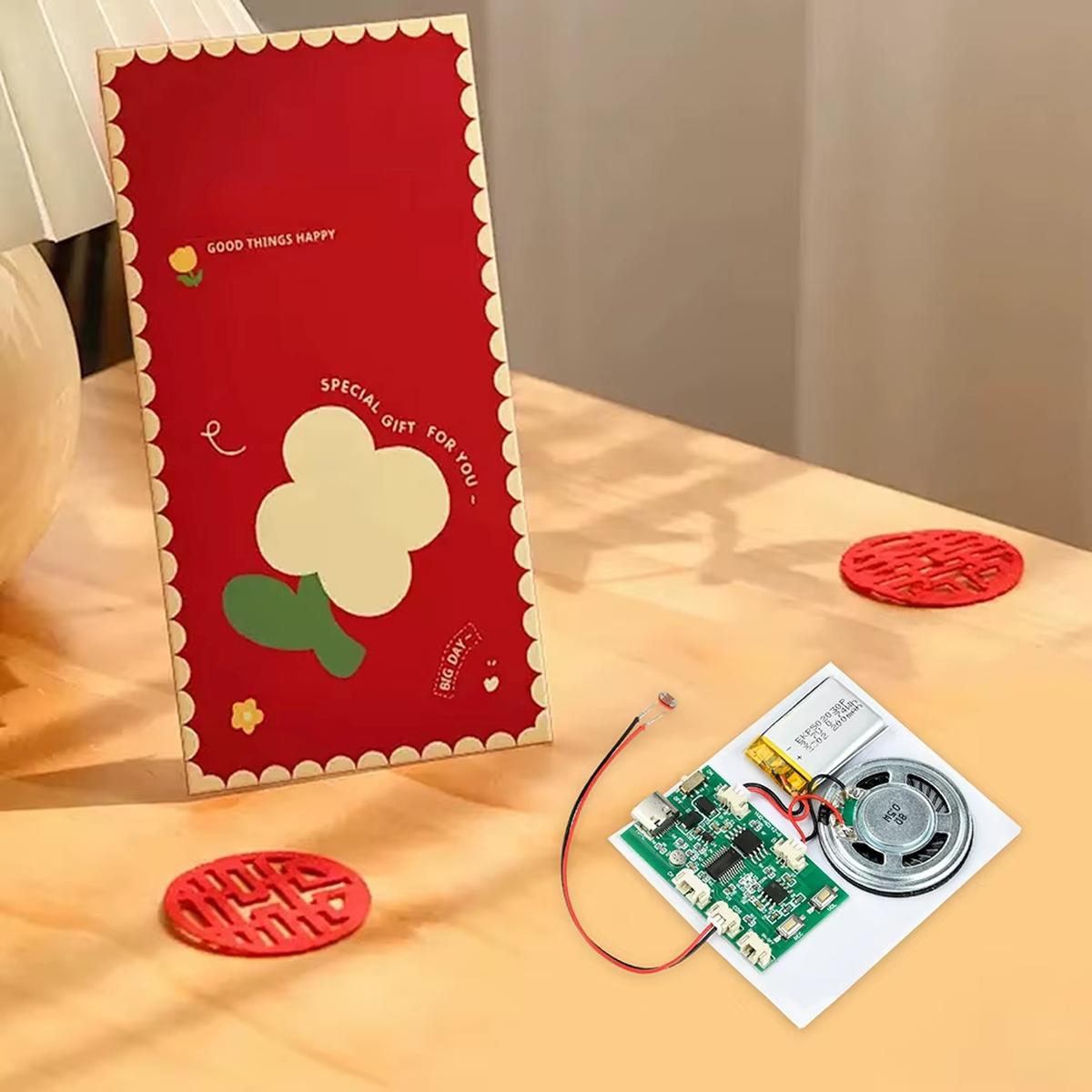

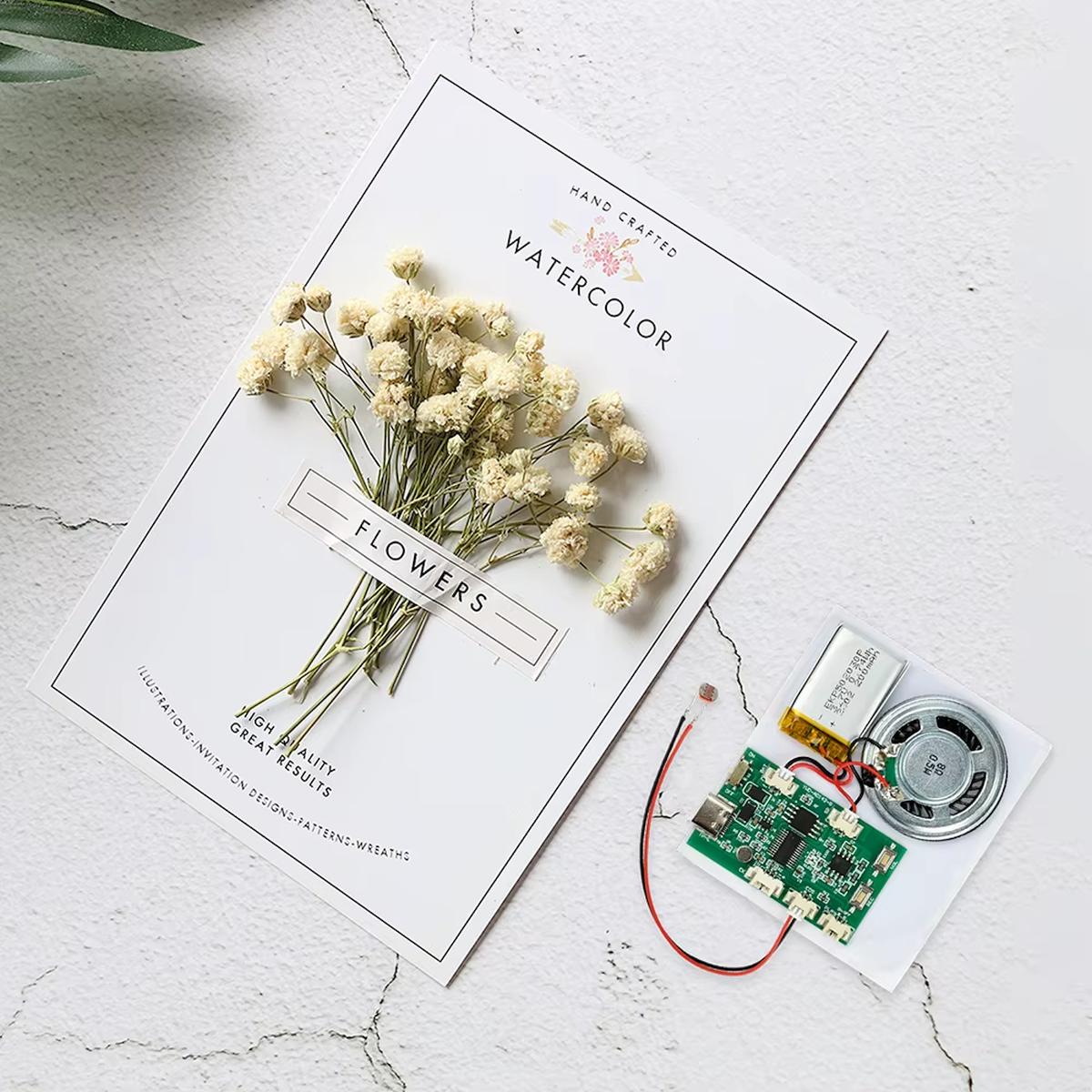

A fényérzékelős verzió fény hatására indul és sötétben leáll. Itt nincs szükség mechanikai kapcsolóra. Dobozban vagy könyvben a fedél kinyitásakor bejutó fény adhatja az indítást. Olyan beépítéshez, ahol nagyon kis fénykülönbséget kell biztosan megkülönböztetni, más érzékelési megoldás lehet célszerűbb.
Hangok feltöltése USB-C kapcsolaton át
A feltöltéshez a modult USB-C kábellel számítógéphez kell kapcsolni. A tárhelyre több MP3 vagy WAV állomány másolható, összesen legfeljebb a 8 MB memória erejéig. Rövid beszédhez érdemes az MP3-at mono formátumban előkészíteni. 96-128 kbit/s körüli bitráta már életszerű méretet ad ehhez a felhasználáshoz. 128 kbit/s körül a teljes 8 MB körülbelül nyolc perc nagyságrendű MP3-at jelent. 96 kbit/s mellett ennél több, nagyjából tizenegy perc körüli anyag férhet el. Ha öt-tíz rövid mondat, csengőhang vagy effekt kerül rá, ez sokkal praktikusabb, mint egyetlen nagy sztereó zenei fájl.
A maximális fájldarabszám és a több állomány pontos rendezési szabálya: a felmásolás sorrendje számít. A filenevek nem számítanak a lejátszási sorrendben.
Saját hang rögzítése
A YWD-A0142-G MP3 hangfelvevő és lejátszó modul helyben készített hangfelvételt is tud tárolni. Ennek van egy sajátos munkamenete. A rögzítő egy aktuális felvételi fájlt kezel. Ha egy második saját felvételt is meg szeretnél tartani, az első után csatlakoztasd számítógéphez, nevezd át az elkészült fájlt, majd készítsd el a következőt. Így az új felvétel nem ugyanazt a fájlt írja felül.
PC-ről feltöltött hangoknál ez a korlát nem így jelentkezik, oda eleve több előkészített MP3 vagy WAV másolható. A maximális közvetlen felvételi idő ~!!!, ezért az XDA048 közeli változat 16 perces adata nem tekinthető ennek a modulnak a biztos határának.
A csatlakozókra is figyelj beépítéskor
A külső részek kis méretű, 1,25 mm raszterű JointTech A1250 jellegű 2 és 3 pólusú csatlakozókon kapcsolódnak. Ezek jóval kisebbek a szokásos 2,54 mm-es Dupont csatlakozóknál. Ha hosszabb kábelt vagy egyedi vezetékezést készítesz hozzá, a csatlakozóházat és a pólusszámot is egyeztesd. Pusztán az 1,25 mm-es raszter még nem jelenti azt, hogy minden hasonló mikrocsatlakozó mechanikailag csereszabatos! A konkrét modul minden 2 és 3 pólusú csatlakozójának biztos pinoutja a panelen szitázásra került.

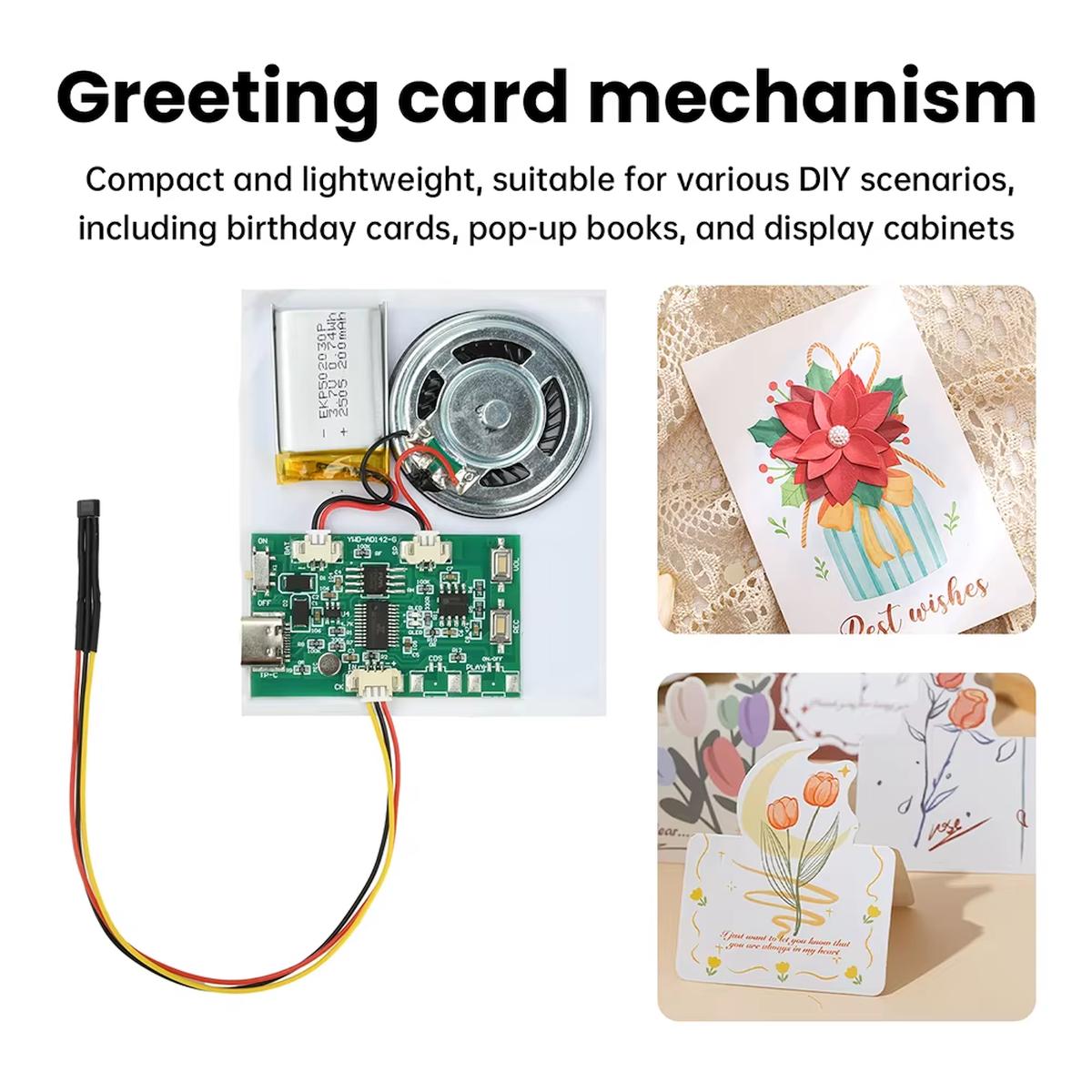

Mire használható?
- Kinyitáskor megszólaló ajándékdobozhoz.
- Beszélő születésnapi vagy alkalmi üdvözlőkártyához.
- Felnyitásra hangot indító 3D vagy lapozható könyvhöz.
- Ékszerdobozhoz, ahol a fedél nyitása indítja a zenét.
- Kiállítási tárgy vagy vitrin rövid narrációjához.
- Maketthez, ahol gombbal indítható motorhang, beszéd vagy effekt.
- Diorámához és modellépítéshez.
- Játékba vagy kézzel készített tárgyba épített hangüzenethez.
- Kirakati vagy bemutatóeszközhöz, ahol fényváltozásra kell hangot indítani.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| Melyik trigger-változatot rendeled? | A nyomógombos, mágneses és fényvezérelt kivitel külön hardver, utólag menüből nem váltható át. |
| Több hangot szeretnél? | Több MP3/WAV tölthető fel, de mind ugyanazt a 8 MB tárhelyet használja. |
| Nagy bitrátájú sztereó MP3-at töltesz rá? | Gyorsan elfogy a tárhely, miközben kis hangszórón kevés gyakorlati előnyt ad. |
| Saját felvételből többet szeretnél megtartani? | Az elkészült felvételt PC-n át kell nevezni, mielőtt a következőt rögzíted. |
| Mágneses változatot építesz dobozba? | A mágnes helyzete határozza meg, mikor indul és áll le a hang. A biztos kapcsolási távolság !!!. |
| Fényvezérelt verziót zárt dobozba teszel? | A fedélnek elég fénykülönbséget kell létrehoznia. A pontos kapcsolási küszöb !!!. |
| Hosszabbító kábelt készítesz? | 1,25 mm-es JointTech A1250 jellegű csatlakozóval kell számolni; a pontos pinout !!!. |
| Hosszú akkumulátoros üzemidő szükséges? | A kapacitás 200 mAh, de a tárgytermék biztos lejátszási ideje !!!. |
| Nagy hangerő kell egy zajos helyiségben? | A hangszóró biztos teljesítményadata !!!, ilyen feladatra dokumentált erősítős lejátszó jobb lehet. |
Mire figyelj választás előtt?
A legfontosabb kérdés itt nem az, hogy tud-e MP3-at lejátszani. A három indítási mód közül kell azt kiválasztani, amelyik mechanikailag illik a kész tárgyhoz. Dobozfedélnél a mágneses verzió jó megoldás lehet, mert a kapcsolás teljesen elrejthető. Egy bemutatópanelen vagy maketten a gomb kézenfekvőbb. Olyan tárgynál, ahol nyitáskor eleve nagy fényváltozás történik, a fényérzékelős kivitel külön kapcsoló nélkül is megoldhatja az indítást. A 8 MB tárhely rövid üzenetekhez, effektekhez és kisebb zenei részletekhez való. Ha hosszú zenelistát szeretnél, SD-kártyás lejátszómodul praktikusabb.
A vezérlés ennél a terméknél készre van kialakítva. Ha programból szeretnéd tetszőleges sorszámú hangot indítani, hangerőt állítani vagy eseményekhez dinamikusan hangot rendelni, UART-os MP3-lejátszó felé célszerű menni.
Mikor keress más megoldást?
- Mikrokontrolleres, szoftverből vezérelt hanglejátszáshoz DFPlayer vagy UART-os audiolejátszó kényelmesebb.
- Hosszabb zenei anyaghoz a 8 MB gyorsan kevés lesz. Ilyenkor microSD-s modul való a feladathoz.
- Nagy hangerőhöz vagy komolyabb hangszóróhoz dokumentált teljesítményű erősítős audiolejátszó szükséges.
- Ha milliméterre meghatározott mágneses kapcsolási távolság vagy pontos lux-küszöb kell, a beépített trigger helyett külön érzékelő és vezérlőelektronika ad jobban méretezhető rendszert.
Műhelytipp
Mielőtt beragasztod a modult egy dobozba vagy könyvbe, először a teljes hanganyagot rendezd el a 8 MB tárhelyen. Beszédet alakíts mono 96-128 kbit/s MP3-ra, töltsd fel a végleges fájlokat, majd csak ezután építsd köré a mechanikát. Így nem a már összeragasztott tárgyban derül ki, hogy egy nagy sztereó fájl miatt elfogyott a memória vagy más sorrendben indulnak a hangok. Mágneses verziónál a szenzor és a mágnes helyét is a végleges ragasztás előtt kell mechanikailag összepróbálni, mert a biztos kapcsolási távolság.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Terméknév: | YWD-A0142-G MP3 hangfelvevő és lejátszó modul |
| Funkció: | hangrögzítés és hangfájl-lejátszás |
| Választható kivitel: | nyomógombos / mágneses / fényvezérelt |
| Trigger módok egy panelen átkapcsolhatók: | nem (csatlakozás helye határozza meg) |
| Belső tárhely: | 8 MB |
| Támogatott hangformátum: | MP3, WAV |
| Javasolt MP3 beállítás: | mono, 96-128 kbit/s |
| Több fájl feltöltése: | támogatott, 8 MB összkapacitásig |
| Helyi hangfelvétel: | támogatott |
| Több helyi felvétel megőrzése: | PC-s fájlátnevezéssel |
| Számítógépes fájlmásolás: | USB-C-n át |
| USB-C töltés: | támogatott |
| Akkumulátor: | tölthető |
| Akkumulátor feszültsége: | 3,7 V |
| Akkumulátor kapacitása: | ~200 mAh |
| Számított akkumulátorenergia: | kb. 0,74 Wh |
| Töltési idő: | ~1/2…1 óra |
| Mágneses érzékelés: | mágneses / Hall-alapú változat (~0,5cm) |
| Fényérzékelős indítás: | fényre indul, sötétben leáll |
| Nyomógombos indítás: | támogatott külön változatban |
| Lejátszás megállítás/szünet: | támogatott |
| Következő hangsáv: | támogatott |
| Csatlakozó: | JointTech A1250, 1,25 mm raszterméret |
| Csatlakozók pólusszáma: | 2 és 3 pin |
| Pontos csatlakozó-pinout: | szitázva a panelen |
| Hangszóró impedancia: | 8 Ohm / 0.5W |

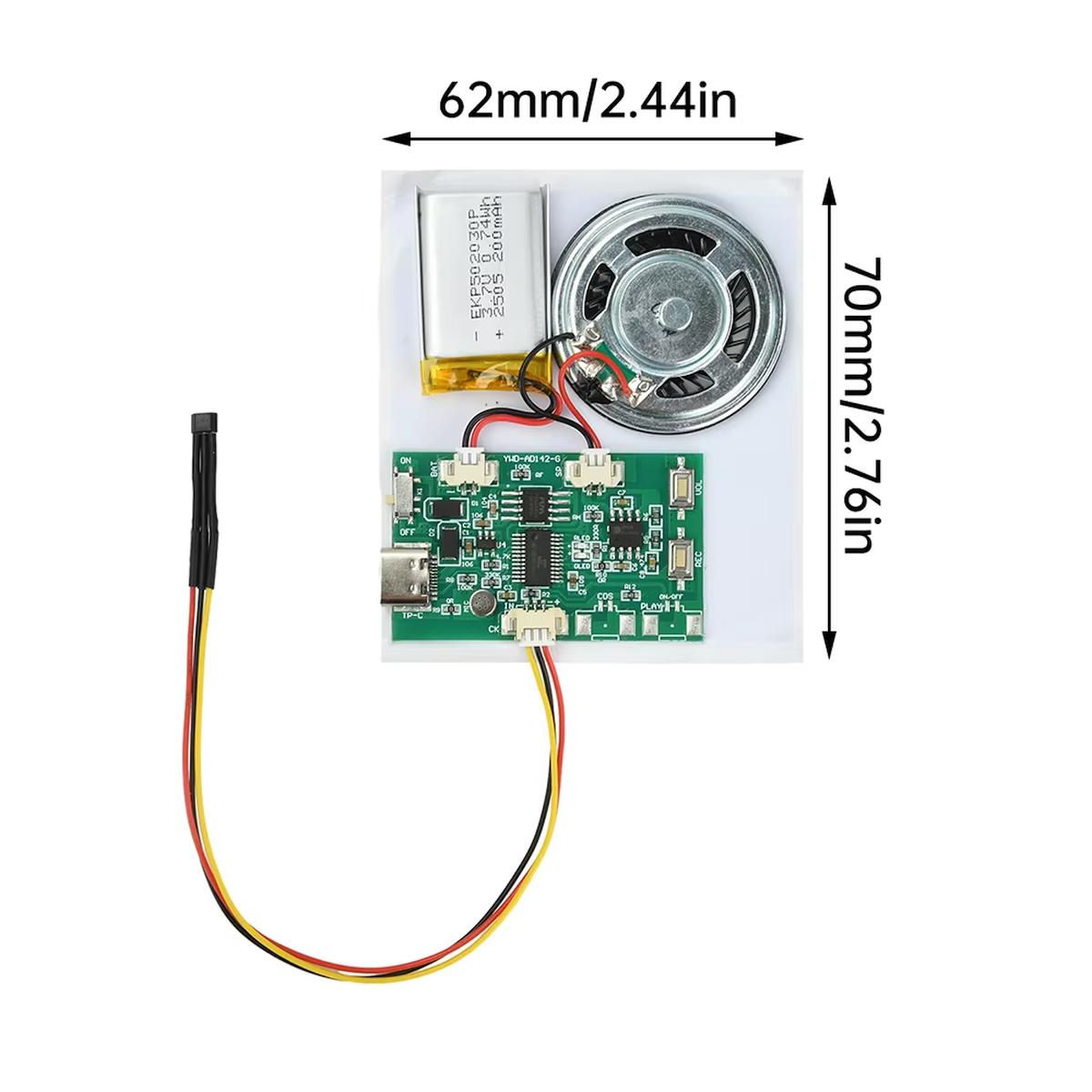

| Rögzítési készreszerelt méret: | 62 × 70 mm |
Eddig befutott gyakori kérdések
Mennyi hang fér a 8 MB memóriába?
A fájlok méretétől függ. Mono 128 kbit/s MP3-mal nagyjából 8 perc, 96 kbit/s mellett körülbelül 11 perc nagyságrend adódik. Ez számított becslés, nem garantált lejátszási idő.
Több MP3 is feltölthető?
Igen. Több MP3 vagy WAV állomány kerülhet a belső tárhelyre, amíg összesen beleférnek a 8 MB-ba.
Hogyan lehet több saját hangfelvételt megtartani?
Az elkészített felvételt számítógépre csatlakoztatva át kell nevezni, majd elkészíthető a következő. Így a korábbi fájl is megmarad.
Mindhárom indítási mód rajta van ugyanazon a panelen?
Nem. A nyomógombos, mágneses és fényérzékelős kivitel három külön rendelhető változat.
Melyik változathoz jár mágnes?
Csak a mágnesesen vezérelt változathoz.
Kell külön memóriakártya?
Nem. A YWD-A0142-G MP3 hangfelvevő és lejátszó modul saját 8 MB belső tárhellyel rendelkezik.
Milyen csatlakozókat használ?
1,25 mm raszterű JointTech A1250 jellegű, 2 és 3 pólusú mikrocsatlakozók találhatók az összeállításban. A pontos csatlakozónkénti pinout szitázva a panelen.
Dokumentáció
Csomag
- 1 db YWD-A0142-G MP3 hangfelvevő és lejátszó modul, a kiválasztott változatban
3,7 V / 200 mAh tölthető akkumulátor a modul részeként - +1 db mágnes kizárólag a mágnesvezérelt változatnál
