HX711 precíziós 24bites ADC modul (mérlegcellához)

Q: Mire való a HX711 precíziós 24bites ADC modul mérlegcellához?

A HX711 precíziós 24bites ADC modul mérlegcellák és nyúlásmérő bélyeges hídérzékelők kis jelét alakítja digitális adattá. Mikrokontrolleres mérleg, adagoló vagy lassú erőmérő projekt építéséhez használható.

Q: A HX711 modul I2C vagy SPI kommunikációt használ?

Nem. A HX711 modul DAT és SCK vezetéken olvasható ki, saját egyszerű soros időzítéssel. Arduino és ESP32 környezetben ehhez kész könyvtár használható.

Q: Használható a HX711 precíziós 24bites ADC modul Arduino UNO-val?

Igen, Arduino UNO-val használható, mert két digitális láb elég a DAT és SCK jelekhez. A mérési értékekhez nullázásra és ismert tömeggel végzett kalibrálásra is szükség van.

Q: Működik a HX711 mérlegcella modul ESP32 vagy ESP8266 vezérlővel?

Igen, ESP32 és ESP8266 rendszerekben is használható, ha a tápfeszültség és a logikai jelszint illeszkedik a kapcsoláshoz. A DAT és SCK lábak szabadon választható GPIO-k lehetnek, de érdemes kerülni a boot közben érzékeny lábakat.

Q: Miért ugrál a HX711 mérési értéke?

Az ugráló mérési értéket okozhatja laza mechanika, zajos táp, hosszú jelvezeték, rossz földelés vagy nem megfelelően terhelt mérőcella. A HX711 nyers értékeit célszerű átlagolni, és a mérőcellát stabilan rögzíteni.

Q: Kell kalibrálni a HX711 precíziós 24bites ADC modult?

Igen. A modul nyers ADC értéket ad, ebből csak kalibrálás után lesz gramm, kilogramm vagy más mérési egység. A kalibráláshoz ismert tömeg és stabil mechanikai elrendezés kell.

Q: Milyen mérőcellához használható a HX711 modul?

A HX711 modul ellenálláshidas, nyúlásmérő bélyeges mérőcellákhoz való. Nem általános feszültségmérő ADC, ezért más szenzortípusnál előbb ellenőrizni kell, hogy a kimeneti jel és a hídgerjesztés illeszkedik-e.

Q: Mit jelent a 24 bites felbontás a HX711 mérlegmodulnál?

A 24 bit a belső ADC felbontását jelenti, de a gyakorlatban a hasznos stabil mérési rész ennél kevesebb lehet. A tápellátás, a kábelezés, a mérőcella és az átlagolás erősen befolyásolja a valós pontosságot.

Q: Mi a különbség az A és B csatorna között a HX711 modulon?

A HX711 A csatornája jellemzően a fő mérőcella bemenet, nagyobb választható erősítéssel. A B csatorna kisebb, fix erősítésű bemenetként használható, de a konkrét panel feliratozását mindig ellenőrizni kell.

Q: Használható a HX711 modul gyors dinamikus erőmérésre?

Nem ez a jó irány, ha gyors ütések, rezgések vagy nagy sebességű erőváltozások mérésére van szükség. A HX711 inkább lassabb tömeg- és terhelésméréshez való.

650Ft (512Ft+ÁFA)

A HX711 precíziós 24bites ADC modul (mérlegcellához) mérlegcellák és nyúlásmérő bélyeges hídérzékelők kis jelét alakítja mikrokontrollerrel kiolvasható digitális adattá. A modul HX711 chipre épül, 24 bites ADC-t és programozható erősítést használ, a vezérlő felé DAT és SCK digitális vezetékeken kommunikál. Arduino, ESP32, ESP8266, STM32 és Raspberry Pi alapú súly-, tömeg- és lassú erőhatásmérő projektekhez használható. Beépítéskor a mérőcella helyes bekötése, stabil tápellátás, jó mechanikai rögzítés, nullázás és ismert tömeggel végzett kalibrálás szükséges.

15 készleten

Cikkszám: T46696 Kategóriák: Analóg-digital, digital-analóg, Erőhatás (súly/tömegmérés), Műszer Márka: TavIR

Cikkszám: T46696

Leírás

A HX711 precíziós 24bites ADC modul (mérlegcellához) mérlegcellák és nyúlásmérő bélyeges hídérzékelők kis jelét alakítja mikrokontrollerrel olvasható digitális adattá. Akkor hasznos, ha Arduino, ESP32, ESP8266, STM32 vagy Raspberry Pi alapú rendszerben tömeg-, súly- vagy erőhatásmérést szeretnél építeni.

Egy mérőcella önmagában csak nagyon kis feszültségváltozást ad. Ezt közvetlenül egy mikrokontroller analóg bemenetére kötni általában nem jó ötlet, mert a jel kicsi, zajérzékeny, és a felbontás hamar elfogy.

A HX711 precíziós 24bites ADC modul (mérlegcellához) ebbe a résbe kerül: a mérőcella hídjelét erősíti, digitalizálja, majd két digitális jellel továbbadja a vezérlő felé. A mérleg pontosságát ettől még nem csak a modul adja – a mérőcella terhelése, a mechanikai rögzítés, a tápellátás, a kábelezés és a kalibrálás ugyanúgy beleszól az eredménybe.

Azaz a HX711 precíziós 24bites ADC modul (mérlegcellához) egy HX711 chipre épülő, mérlegcellákhoz való 24 bites analóg-digitális átalakító és jelerősítő modul DAT és SCK digitális csatlakozással.

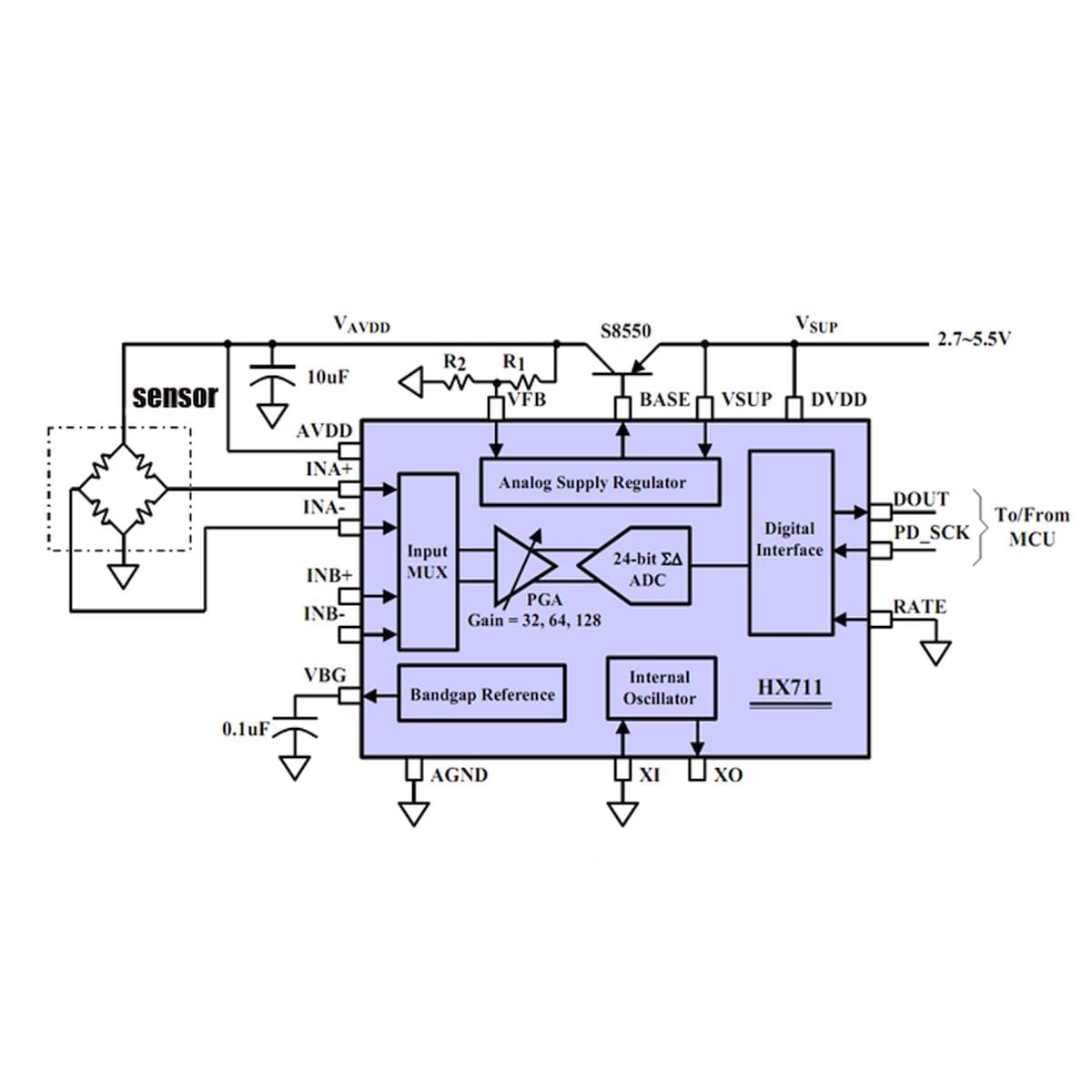

Így működik a gyakorlatban

A mérőcella egy ellenálláshidas érzékelő. Terhelés hatására a híd kimenetén apró differenciális feszültségváltozás jelenik meg, ezt a HX711 precíziós 24bites ADC modul (mérlegcellához) fogadja az A csatornán, erősíti, majd 24 bites digitális értékként kiolvashatóvá teszi.

A vezérlő felé nem I2C, nem SPI és nem UART kapcsolatot használ, hanem két egyszerű digitális vezetéket:

DAT – adat kimenet,
SCK – órajel és vezérlőjel.

A mérés használatához a nyers értéket először nullázni kell, majd ismert tömeggel kalibrálni. A 24 bites felbontás nem azt jelenti, hogy minden körülmény között 24 bitnyi stabil mérési adatot kapsz. A gyakorlatban átlagolásra, stabil tápra és jó mechanikára is szükség van.

Tipikus helyzetek, ahol bevált már

A HX711 precíziós 24bites ADC modul (mérlegcellához) ilyen feladatoknál használható jól:

konyhai, labor- vagy tanuló mérleg építése mikrokontrollerrel,
tartály, adagoló vagy garat tömegének követése,
robotikai terhelés- vagy nyomáspont-mérés,
oktatási mérési kísérlet nyúlásmérő bélyeggel,
csomag- vagy tárgytömeg ellenőrzése saját elektronikával,
erőhatás változásának lassú megfigyelése,
mérőcella kalibrálási és adatgyűjtési próbapad készítése.

Mire kell figyelni beüzemeléskor?

Mire figyelj?	Mit okoz?
A vezérlő tápfeszültsége illeszkedik a modul Vcc pontjához?	A DAT és SCK jelszintek a választott mikrokontrollerhez igazodnak, így kevesebb a kommunikációs hiba.
A mérőcella vezeték-kiosztása biztosan ismert?	A felcserélt gerjesztő és jelvezeték hibás, fordított vagy zajos mérést adhat.
A panelen az A és B csatorna feliratozása egyértelmű?	A fő mérőcellát jellemzően az A csatornára érdemes kötni, a B csatorna használata előtt ellenőrizni kell a panel tényleges jelölését.
Az AGND, E1 és GND összekötése szükséges az adott mérési módban?	Rossz földelésnél úszó referencia, zajos érték vagy teljesen használhatatlan mérés jelentkezhet.
Stabil, zajszegény tápot kap a modul?	A tápzaj közvetlenül megjelenhet a mérési érték ingadozásában.
Van ismert tömeg a kalibráláshoz?	Kalibráció nélkül a nyers ADC érték nem lesz valódi gramm, kilogramm vagy newton érték.
Mechanikailag jól van megtámasztva a mérőcella?	Rossz terhelési irány, csavarodás vagy oldalirányú erő nagyobb hibát okozhat, mint maga az elektronika.

Döntés előtt ellenőrizendő adatok

Érdemes tisztázni:

Milyen típusú mérőcellát használsz, és az ellenálláshidas kimenetű-e?
Egy vagy több mérőcellát kell olvasni?
Elég-e a 10 vagy 80 mérés/másodperc nagyságrendű mintavétel?
A projektben 3.3 V vagy 5 V logikájú vezérlő dolgozik?
Van-e hely a mérőcella mechanikailag helyes rögzítésére?
Kell-e hosszú kábel a mérőcellához, és megoldható-e az árnyékolt vagy rövid jelvezetés?
A mérés kijelzésre, szabályozásra vagy naplózásra készül?

Használati korlátok

Nem minden erőmérési feladatra ez a modul való.

Ne ezt válaszd, ha gyors ütésszerű, rezgéses vagy nagy sebességű dinamikus erőmérést kell rögzíteni.
Ne ezt válaszd, ha sok mérőcellát kell egyszerre, szinkronban és nagy sebességgel mintavételezni.
Ne ezt válaszd önmagában hitelesített kereskedelmi mérleg építéséhez, mert ahhoz mechanikai, jogi és hitelesítési feltételek is tartoznak.
Ne ezt válaszd, ha a mérőcella típusa nem ellenálláshidas, nyúlásmérő bélyeges kimenetű.
Ne ezt válaszd, ha a projektben nincs lehetőség ismert tömeggel történő kalibrálásra.
Ne várj stabil eredményt laza próbapados vezetékekkel, bizonytalan táppal és rögzítetlen mérőcellával.

Műhelytitok

A legtöbb HX711-es mérleg nem a program miatt pontatlan, hanem a mechanika miatt. Ha a mérőcella nem a gyártó által megadott irányban kapja a terhelést, vagy a tárgy oldalirányban feszíti, a kijelzett érték akkor is mászkálhat, ha az elektronika hibátlan. Kalibrálás előtt mindig a rögzítést és a terhelési pontot érdemes rendbe tenni.

Fontos! A mérési módtól függően az AGND, E1 és a GND kivezetések összekötendőek!

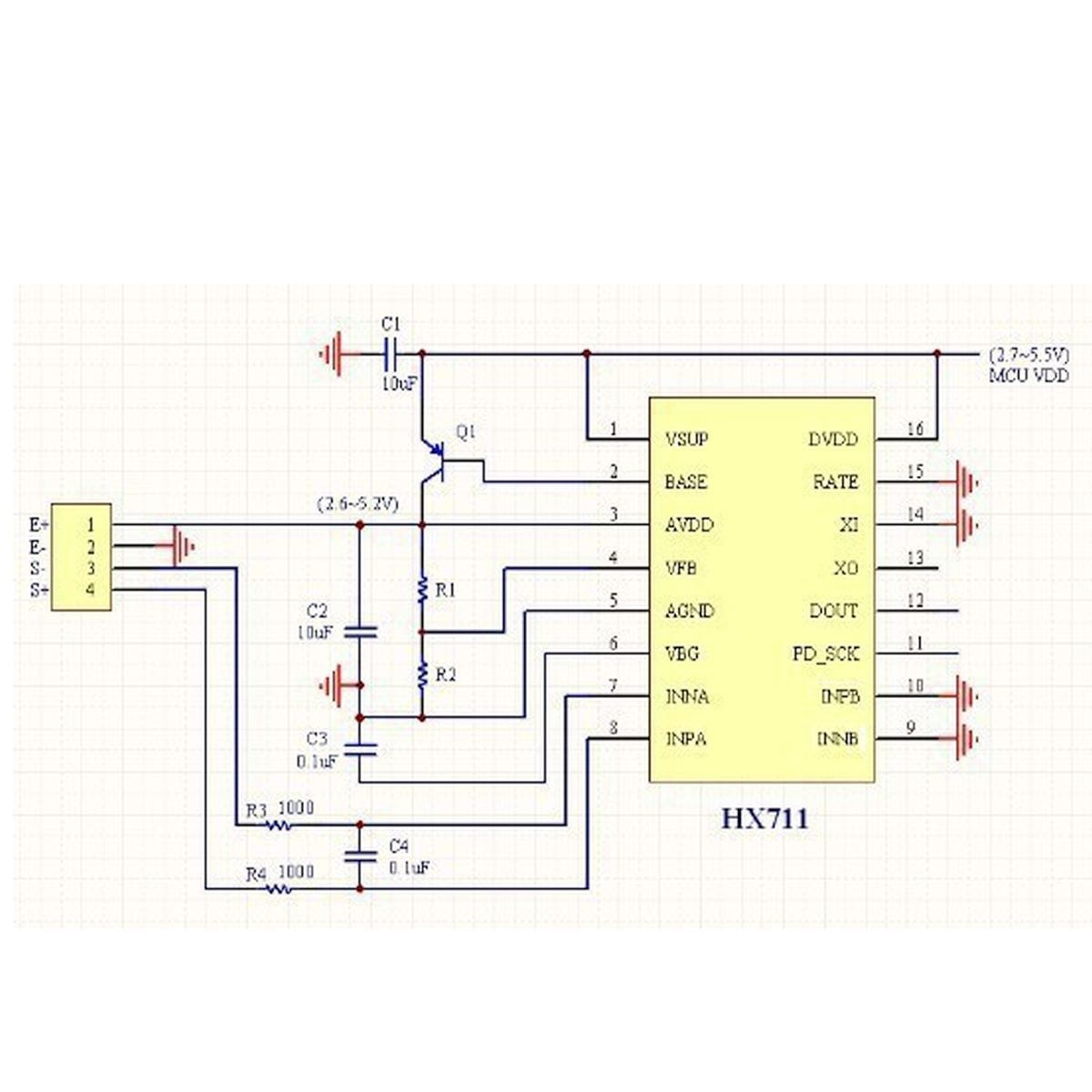

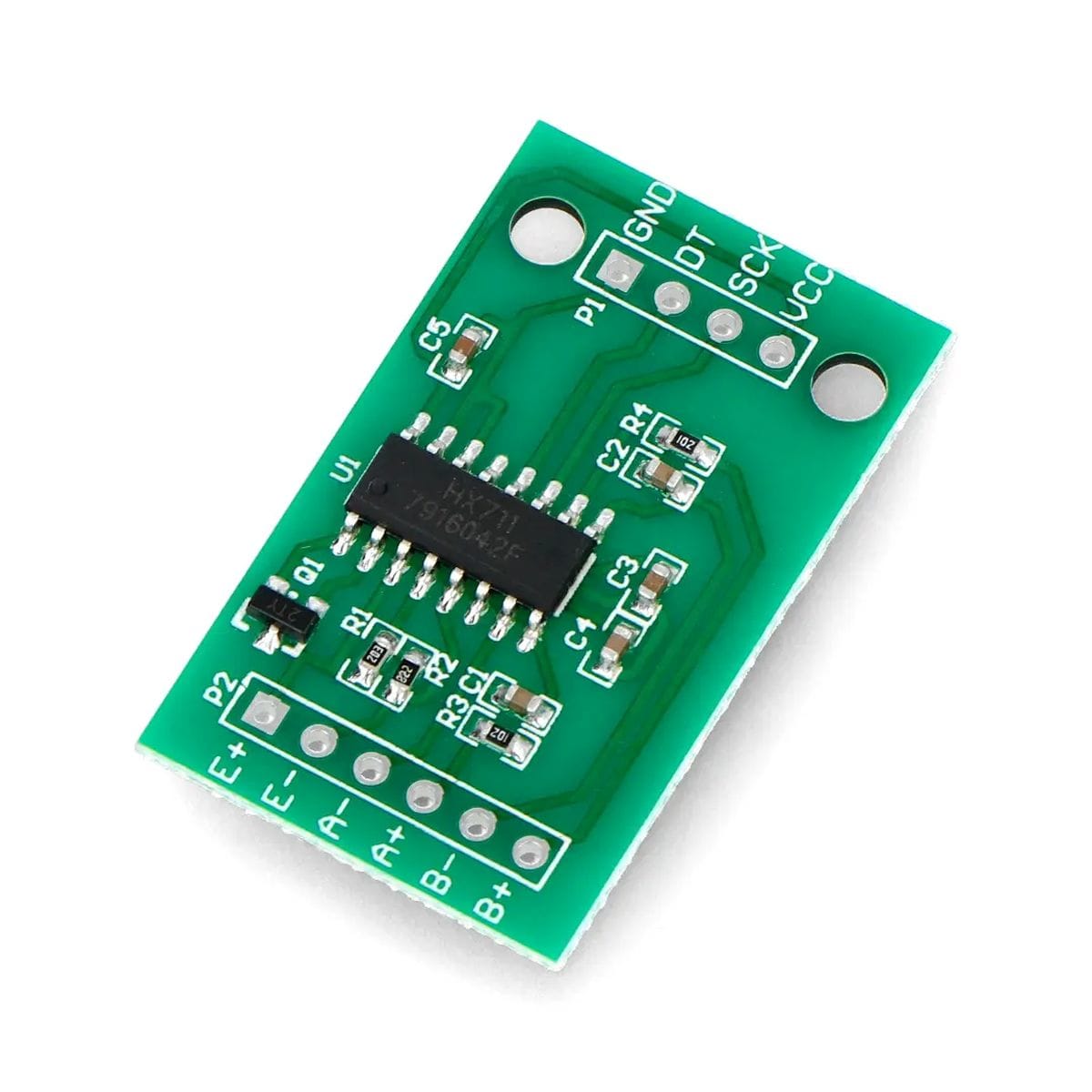

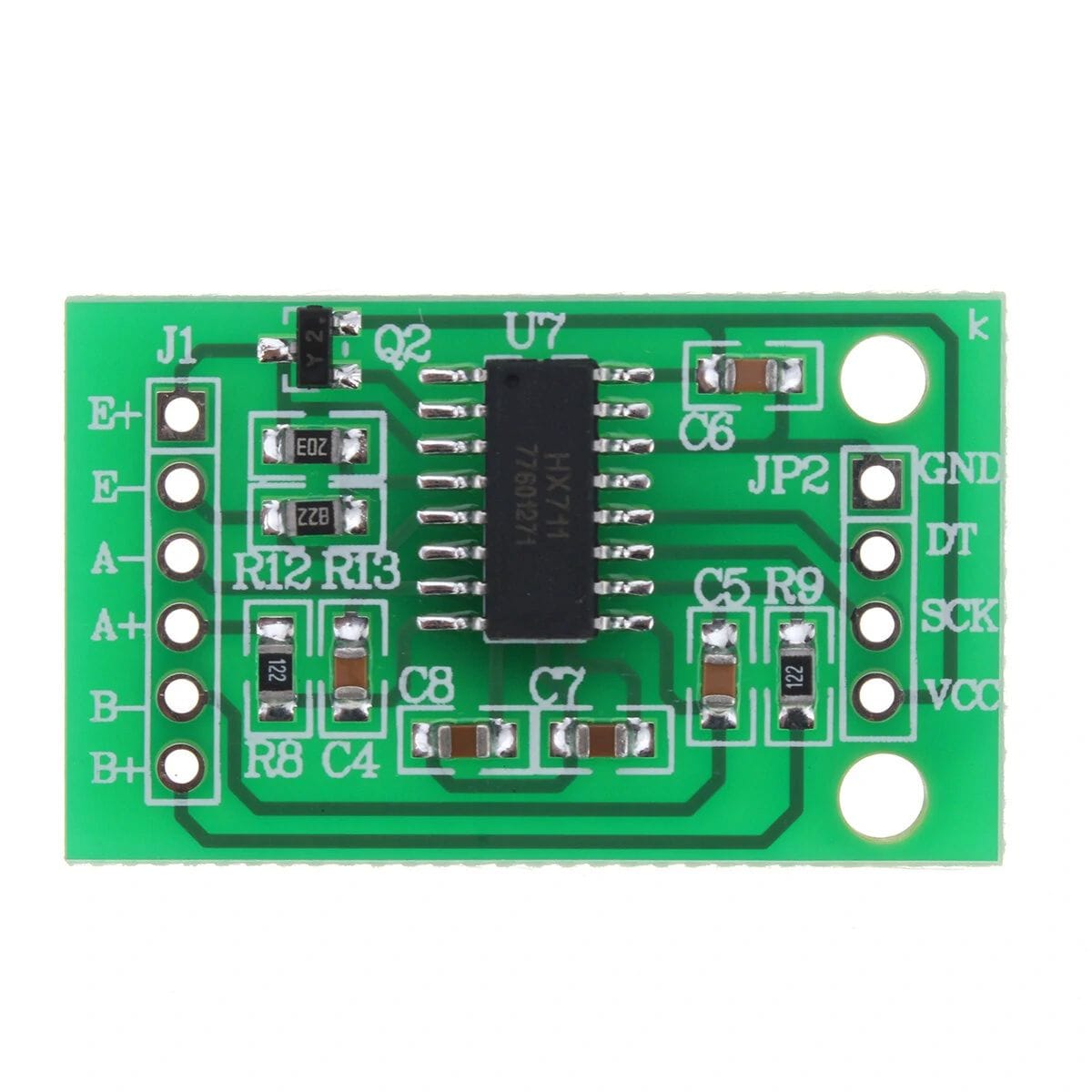

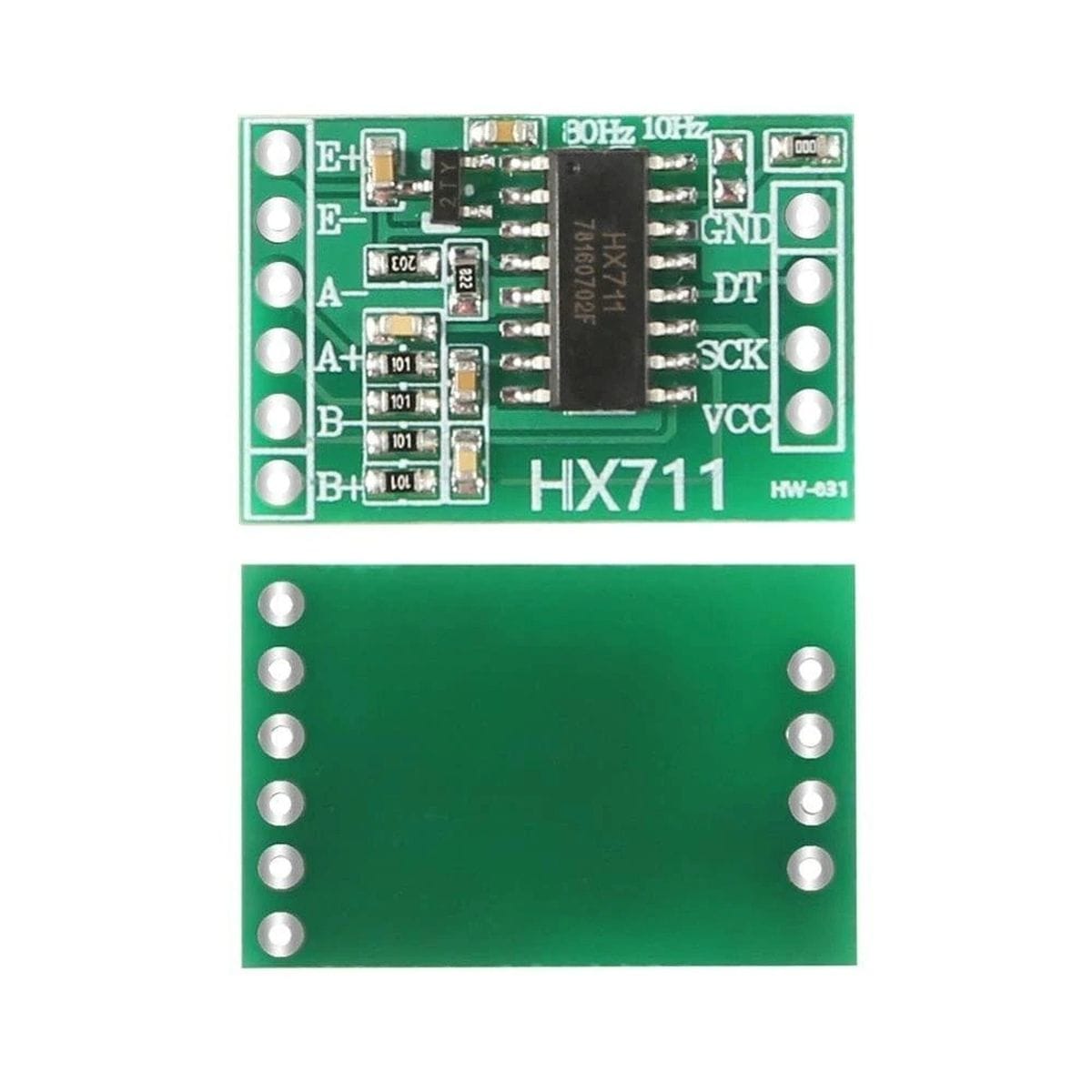

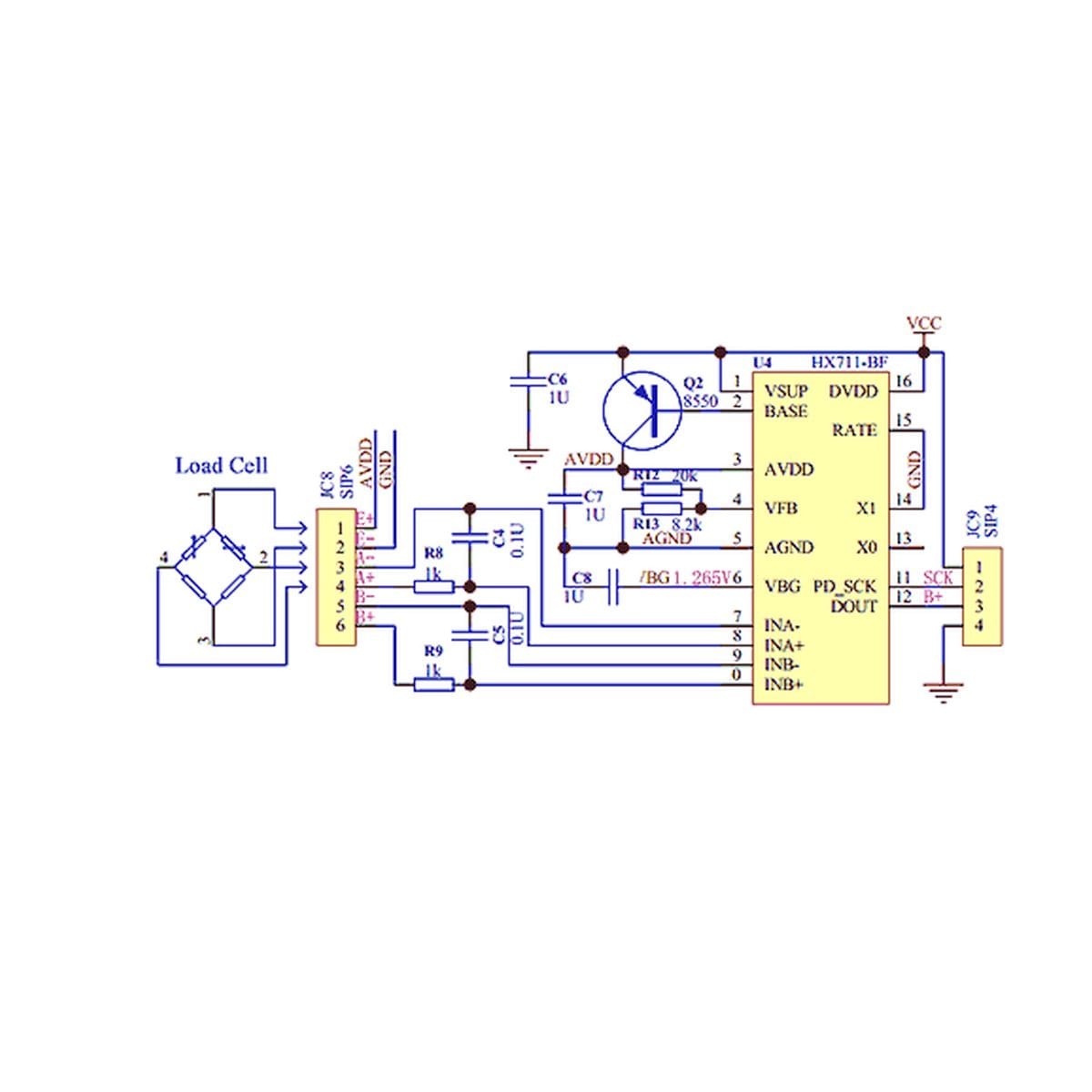

Csatlakozás

Kommunikáció
- GND – rendszerföld,
- SCK – mérési eredmény (órajel),
- DAT – mérési eredmény (adat),
- Vcc – tápfeszültség (2.6V..5.5V).
Mérőcella
- SD – mérőcella GND,
- A- – mérőcella negatív mérőjel,
- A+ – mérőcella pozitív mérőjel,
- B- – másodlagos/kompenzációs mérőcella negatív mérőjel,
- A+ – másodlagos/kompenzációs mérőcella pozitív mérőjel,

Műszaki jellemzők

Funkció:	24 bites ADC és jelerősítő modul mérlegcellához
Fő IC:	HX711
Tápfeszültség:	2.7…5.5 V
Kommunikáció:	DAT és SCK digitális vezeték, HX711 saját soros kiolvasással
ADC felbontás:	24 bit
Bemeneti csatornák:	A csatorna és B csatorna, panelkiosztás ellenőrizendő
Erősítés:	32 / 64 / 128
Mérési idő:	50…400 ms, beállítástól függően
Mintavételi sebesség:	HX711 adatlap szerint 10 SPS vagy 80 SPS
Bemeneti jelszint:	mérőcella differenciális hídjel; erősítéstől függ
Áramfelvétel:	<1.4 mA
Nonlinearitás:	<0.05%
Működési hőmérséklet:	-40…+80 °C moduloldali adat
Rögzítés:	rögzítőfuratos modul
Külső alkatrészigény:	a modul a méréshez külön jelerősítő alkatrészt nem igényel

Dokumentáció

HX711 mintakód, eljáráskönyvtár, adatlap

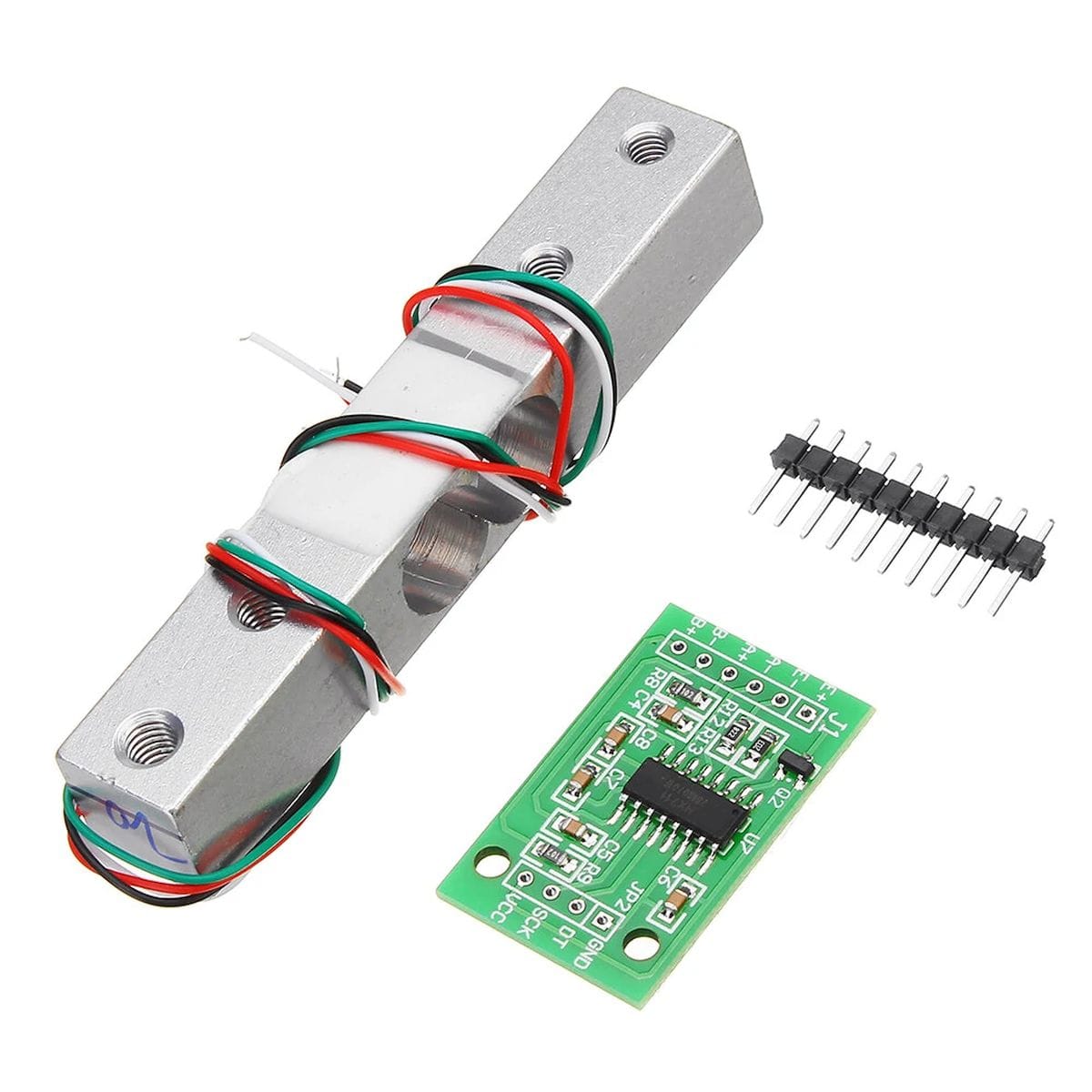

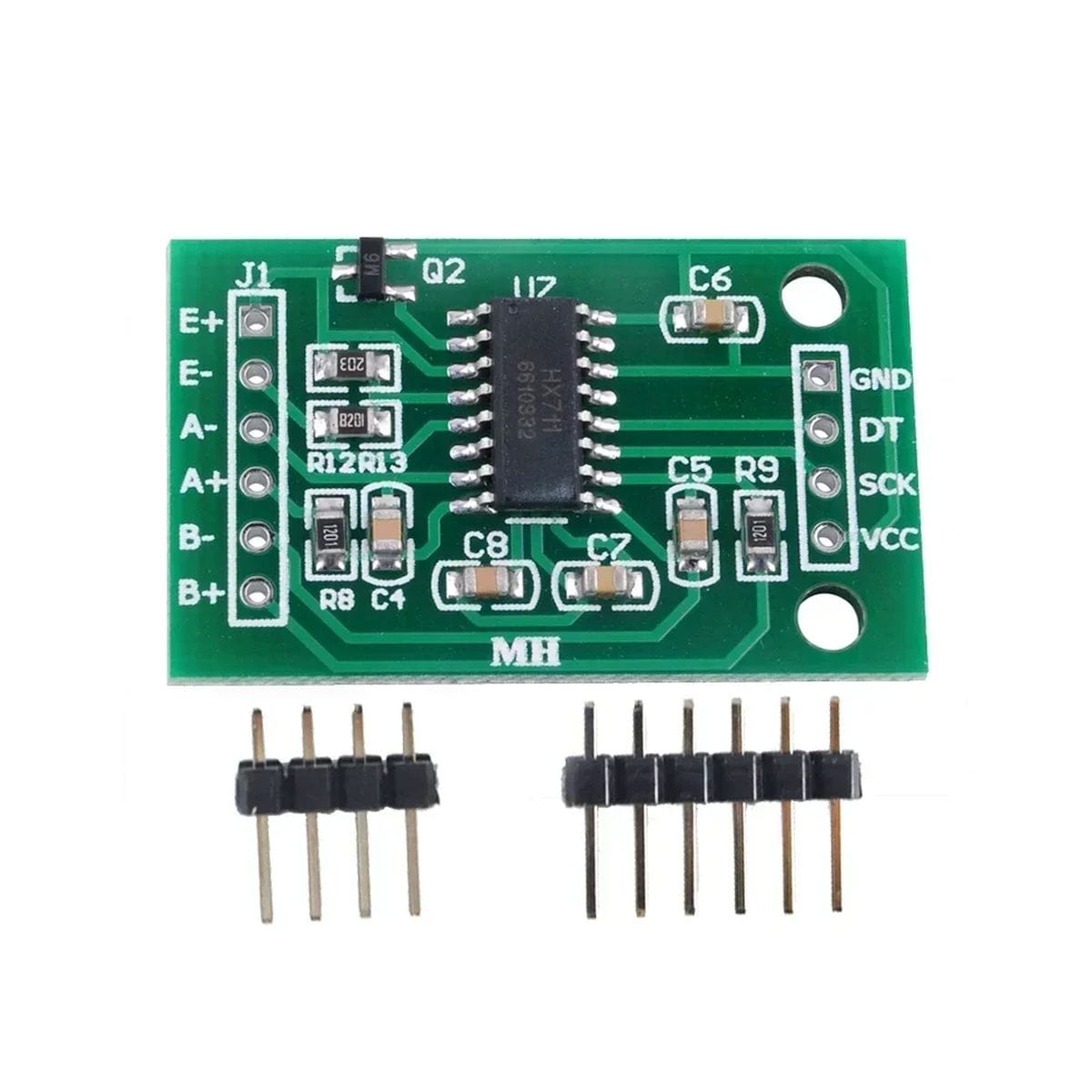

Csomag

1 × mérő modul
1 × csatlakozó tüskesor

További információk

Tömeg	0,02 kg
Méretek	2 × 2 × 1 cm
Cikkszám	T46696
Protokoll	Egyedi, SPI
Szenzor	Tömeg
Tápfeszültség [V]	3.3V, 5V
