Leírás
A Mini oszcilloszkóp (DSO138) – készreszerelt/beültetett olyan kis méretű digitális oszcilloszkóp, amely a multiméter mellé ad jelalak-megjelenítést. Nem a pontos feszültségmérés kiváltására való, hanem arra, hogy lásd: van-e jel, milyen az alakja, periodikus-e, ugrál-e, torzul-e, vagy a vezérlés tényleg azt adja-e ki, amit a programban gondolsz.
A Mini oszcilloszkóp (DSO138) – készreszerelt/beültetett 1 csatornás műszer, 0-200 kHz analóg sávszélességgel és legfeljebb 1 MSa/s mintavétellel. Ez a határ dönti el, hova való: audio-, PWM-, lassabb vezérlő- és oktatási méréseknél használható, de nem való nagysebességű digitális buszok részletes időzítésvizsgálatához vagy hálózati feszültség közvetlen méréséhez.
A készre szerelt kivitel előnye, hogy a forrasztási hibakeresés nem része az első indításnak. A tápellátást és a mérendő jel határait ettől még komolyan kell venni: stabil 9 V DC táp kell hozzá, a mérési föld közös pontja nem játék, a bemeneti határ pedig nem véd meg egy rosszul kiválasztott mérési ponttól.
Helye a mérőasztalon
A Mini oszcilloszkóp (DSO138) – készreszerelt/beültetett akkor hasznos, amikor a multiméter már kevés, de egy nagyobb asztali oszcilloszkóp még túl sok lenne a feladathoz. Mikrokontrolleres fejlesztésnél gyakori helyzet, hogy a kimeneti lábon van feszültség, de nem derül ki, pulzál-e, zajos-e, vagy a jel időzítése nagyjából rendben van-e.
Ez a műszer ilyen első vizsgálatokhoz illik: alacsony frekvenciás jelalakok, egyszerű impulzusok, PWM kimenetek, audió jel, infravörös vevő jelének megfigyelése, kisebb kapcsolóüzemű áramkörök lassabb komponenseinek ellenőrzése. Műhelyben és oktatásban arra jó, hogy a jelalak ne csak szám legyen, hanem látható görbe.
Azaz a Mini oszcilloszkóp (DSO138) – készreszerelt/beültetett egy STM32 alapú, 2,4″ TFT kijelzős, egycsatornás mini digitális oszcilloszkóp alacsony frekvenciás jelalakok megjelenítésére.
Működés és beépítési logika

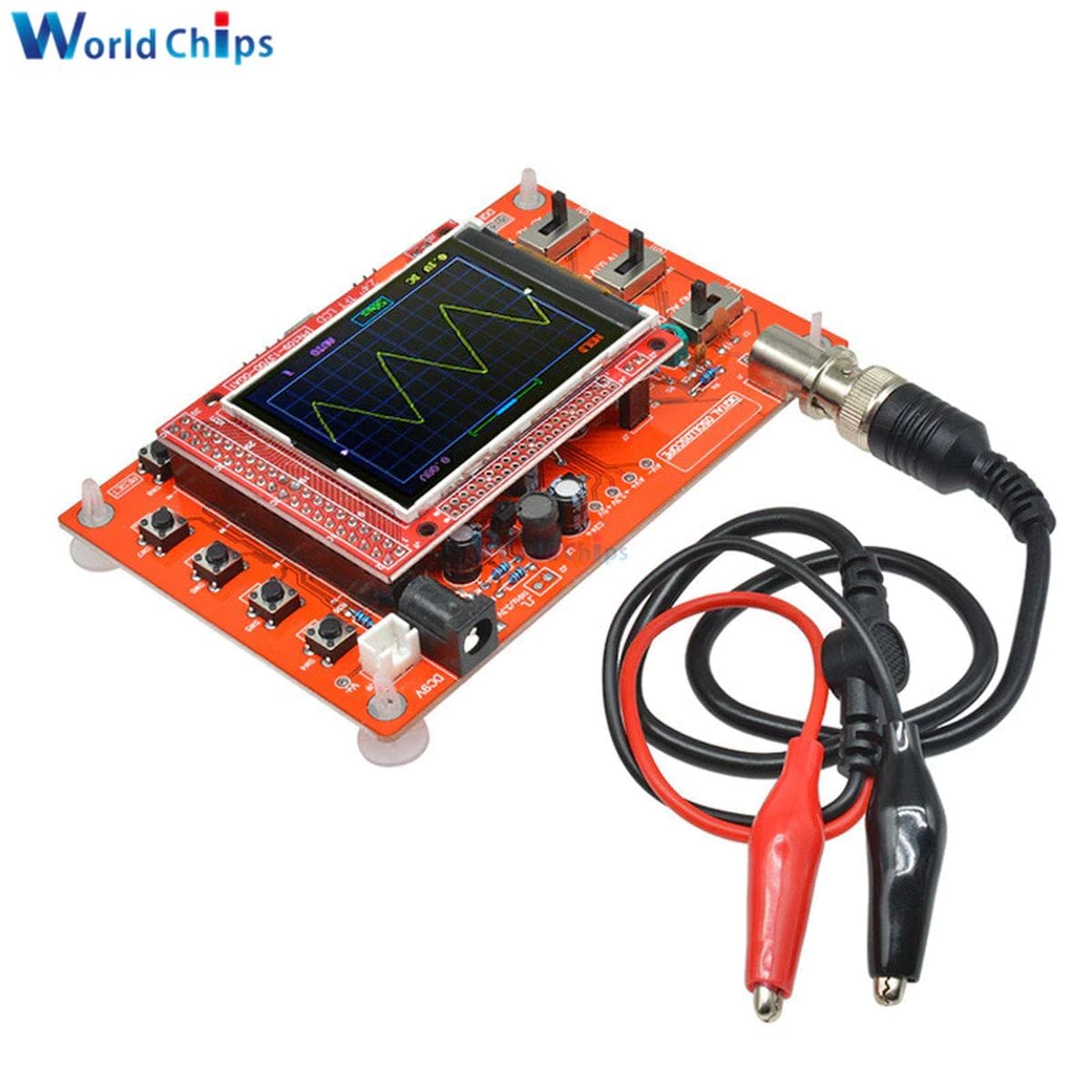

A Mini oszcilloszkóp (DSO138) – készreszerelt/beültetett bemenete BNC csatlakozón keresztül fogadja a mérendő jelet, a csomagban lévő krokodilcsipeszes kábellel pedig gyorsan ráköthető próbapontokra, modulokra vagy oktatási áramkörökre. A kijelzőn a jelalak, az időalap és a függőleges érzékenység együtt adja meg, mit látsz valójában.
A beállításnál három dolog szokott hibát okozni: rossz csatolási mód, rossz időalap és rossz közös földpont. DC csatolásnál a jel egyenfeszültségű összetevője is látszik, AC csatolásnál a lassú DC eltolás leválik, GND állásban pedig a kijelző nullaszintje ellenőrizhető. Ha a jel “eltűnik”, nem mindig a mérendő áramkör rossz: lehet, hogy az időalap vagy az érzékenység áll távol a jeltől.
A tápellátást külön kell megoldani. Stabil 9 V DC adapterrel célszerű használni, a fordított polaritás, zajos táp vagy bizonytalan csatlakozás hibás kijelzést és indítási gondot is okozhat.
Felhasználási példák
A Mini oszcilloszkóp (DSO138) – készreszerelt/beültetett ezekben a feladatokban ad kézzelfogható segítséget:
- Arduino vagy más mikrokontroller PWM kimenetének gyors ellenőrzése.
- Audio jelalak vizsgálata kisfeszültségű erősítő- vagy hangmodul környezetben.
- Infravörös vevő vagy adó jelének megfigyelése alacsony sebességű tesztelésnél.
- Relévezérlés, tranzisztoros kapcsolás vagy MOSFET gate-jelének első ránézéses vizsgálata.
- Szenzormodul analóg kimenetének követése lassan változó jel esetén.
- Oktatási mérés, ahol a négyszögjel, zaj, csatolás és időalap működését kell bemutatni.
- Kisfrekvenciás tápegységzaj vagy hullámosság elővizsgálata, a bemeneti határok betartásával.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| Van stabil 9 V DC tápod? | Enélkül a műszer nem használható üzemszerűen, az USB tápellátás nem ennek a DSO138 kivitelnek az alapmódja. |
| A mérendő áramkör földpontja biztonságosan közösíthető? | Rossz földponttal hibás jelalakot látsz, rosszabb esetben áramköri sérülést okozhatsz. |
| Egy csatorna elég a méréshez? | Két jel időbeli összevetésére más oszcilloszkóp kell. |
| A vizsgált jel 0-200 kHz tartományba esik? | A műszer fölötte már nem ad megbízható képet a jelalak részleteiről. |
| A bemeneti feszültség határa tisztázott? | A bizonytalan vagy túl nagy jel a bemenet károsodását okozhatja. |
| Kell hozzá ház vagy hálózati adapter? | A plexi ház és az adapter külön tartozékként kezelendő, nem a műszer alapcsomagja. |
Döntés előtt ellenőrizd
- A mérendő jelek frekvenciája belefér-e a 0-200 kHz sávszélességbe.
- Kell-e kétcsatornás mérés, például bemenet-kimenet összehasonlításhoz.
- A feladat igényel-e kalibrált, nagy pontosságú laboroszcilloszkópot.
- A tápadapter rendelkezésre áll-e, megfelelő polaritással és stabil 9 V DC kimenettel.
- A bemeneti feszültség csúcsértéke és a mérőkábel kialakítása megfelel-e a mérési pontnak.
- Kell-e védőház a használati környezet miatt.
Használati korlát és mikor ne ezt válaszd
- Ne ezt válaszd, ha hálózati 230 V-os méréseket szeretnél közvetlenül végezni.
- Ne ezt válaszd, ha több jel egyidejű összehasonlítása a feladat.
- Ne ezt válaszd, ha SPI, I2C, UART vagy más digitális busz részletes dekódolására keresel műszert.
- Ne ezt válaszd, ha a mérendő jel több MHz-es tartományban van.
- Ne ezt válaszd, ha minősített, kalibrált laboreredmény kell jegyzőkönyvhöz.
- Ne ezt válaszd, ha akkumulátoros, zárt kézi műszert keresel beépített táppal és burkolattal.
Műhelytitok
A DSO138 típusnál a legtöbb félreértés abból jön, hogy a vevő “oszcilloszkóp” néven már laboros műszert vár. Itt inkább jelalak-néző műhelysegédről van szó: sok hibát hamarabb megmutat, mint a multiméter, de nem ment fel a mérési tartomány, a földelés és a jel frekvenciájának ellenőrzése alól.
Műszaki jellemzők
| Jellemző | Érték |
|---|---|
| Típus: | DSO138 |

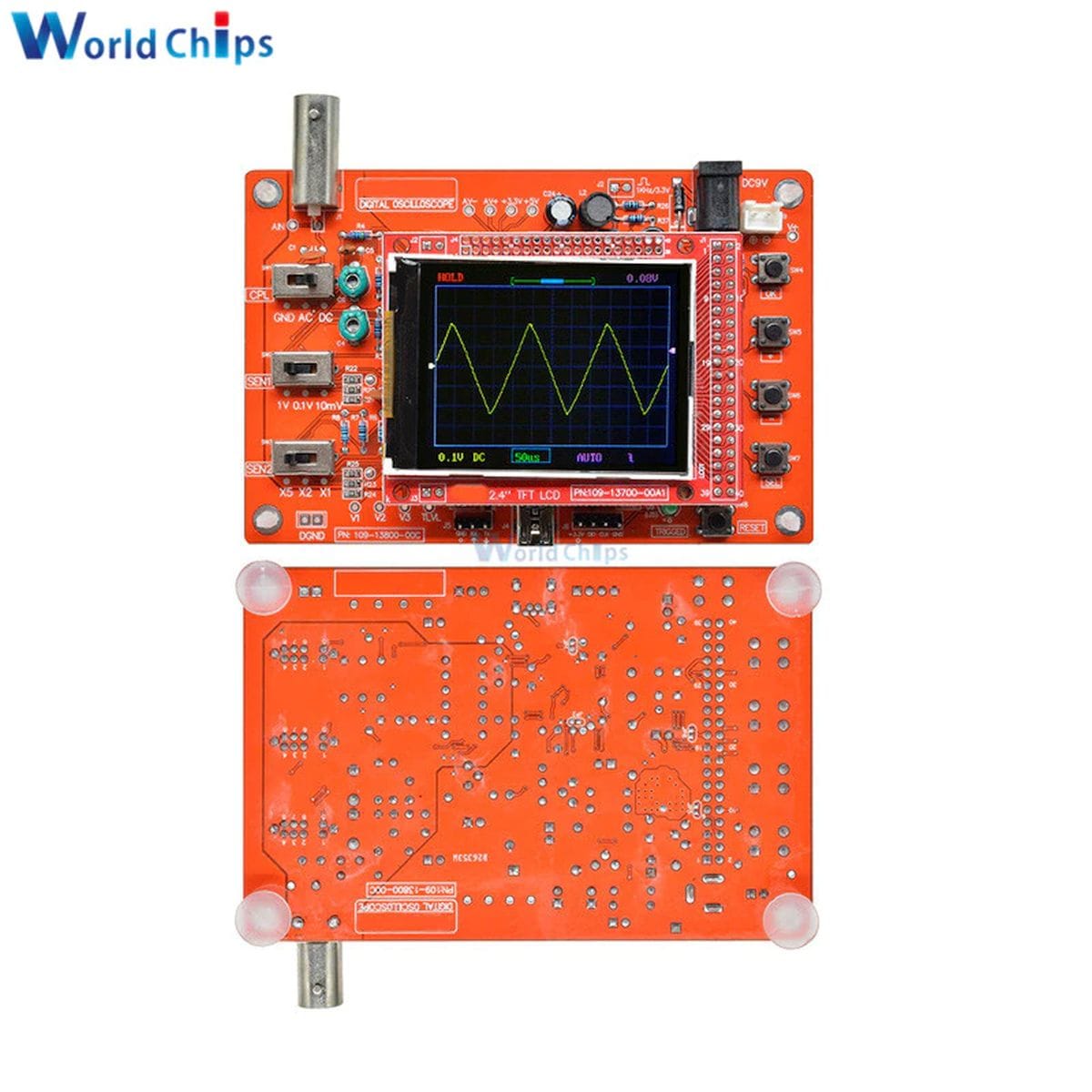

| Kivitel: | készre szerelt, beültetett panel |
| Csatornaszám: | 1 |
| Processzor: | STM32F103C8, ARM Cortex-M3 |
| Kijelző: | 2,4″ színes TFT |
| Kijelző felbontása: | 320 × 240 |
| Analóg sávszélesség: | 0-200 kHz |
| Maximális valós idejű mintavétel: | 1 MSa/s |
| Függőleges felbontás: | 12 bit |
| Függőleges érzékenység: | 10 mV/div – 5 V/div |
| Bemeneti impedancia: | 1 MΩ |
| Csatolási mód: | DC / AC / GND |
| Trigger mód: | Auto / Normal / Single |
| Trigger él: | emelkedő / lefutó |
| Időalap tartomány: | 10 µs/div – !!! |
| Tápellátás: | 9 V DC, 8-12 V elfogadott tartomány |
| Áramfelvétel: | 120 mA |

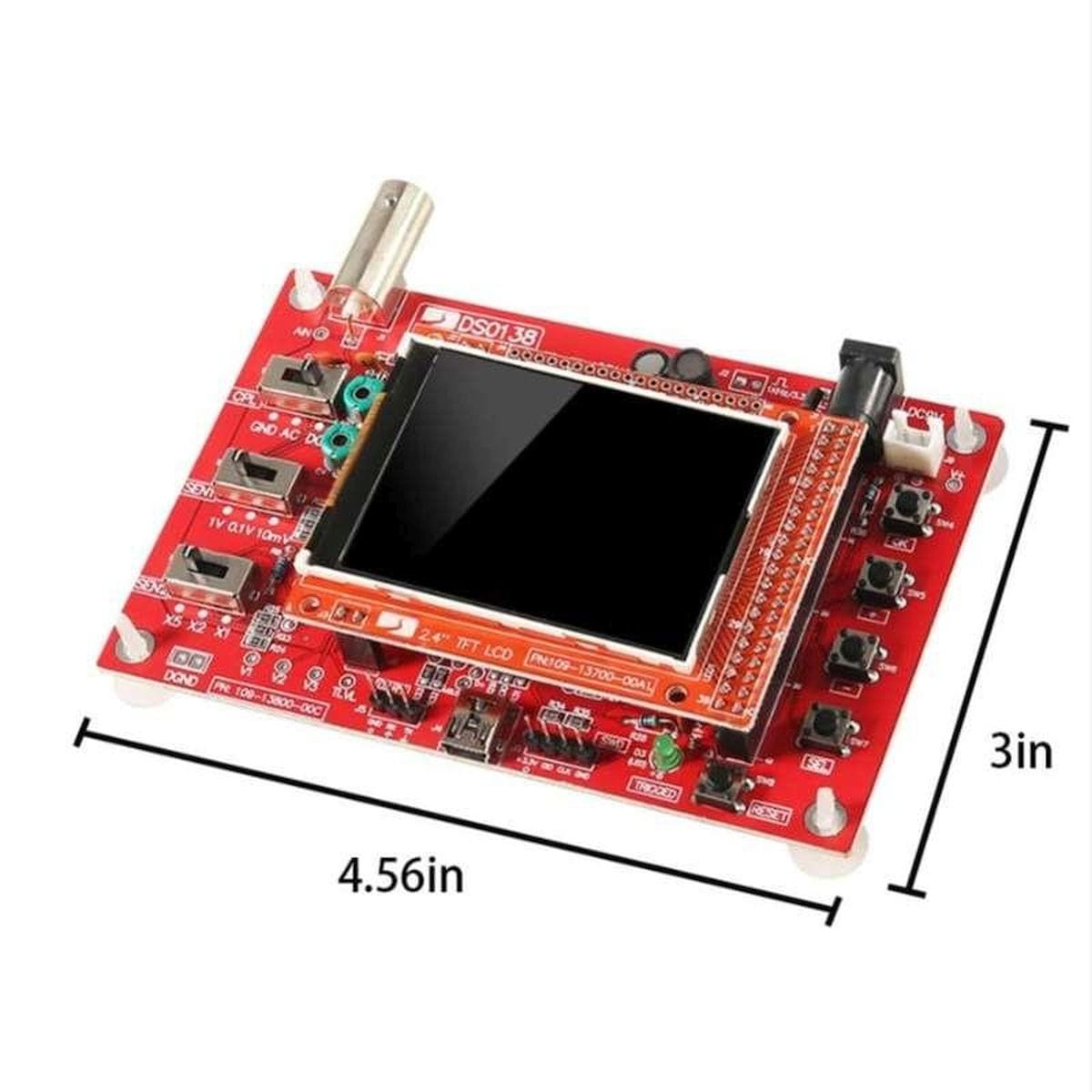

| Méret: | 117 × 76 × 15 mm |
Megjegyzés
A DSO138 oscilloszkóp összeforrasztott állapotú – forrasztást nem igényel.
Csomag

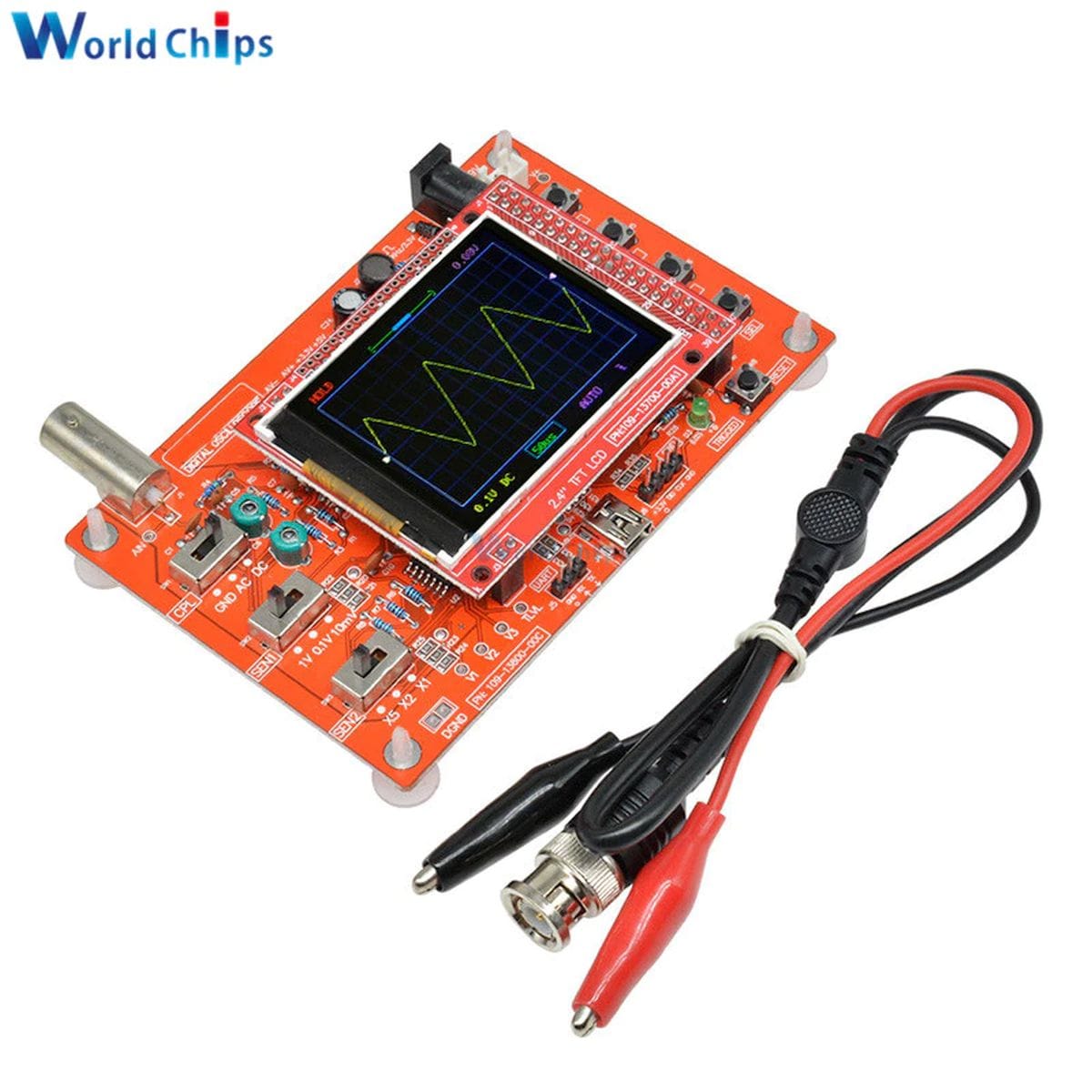

- 1 × összeszerelt Mini oszcilloszkóp (DSO138) – készreszerelt/beültetett
- 1 × BNC / krokodilcsipeszes bemeneti mérőkábel

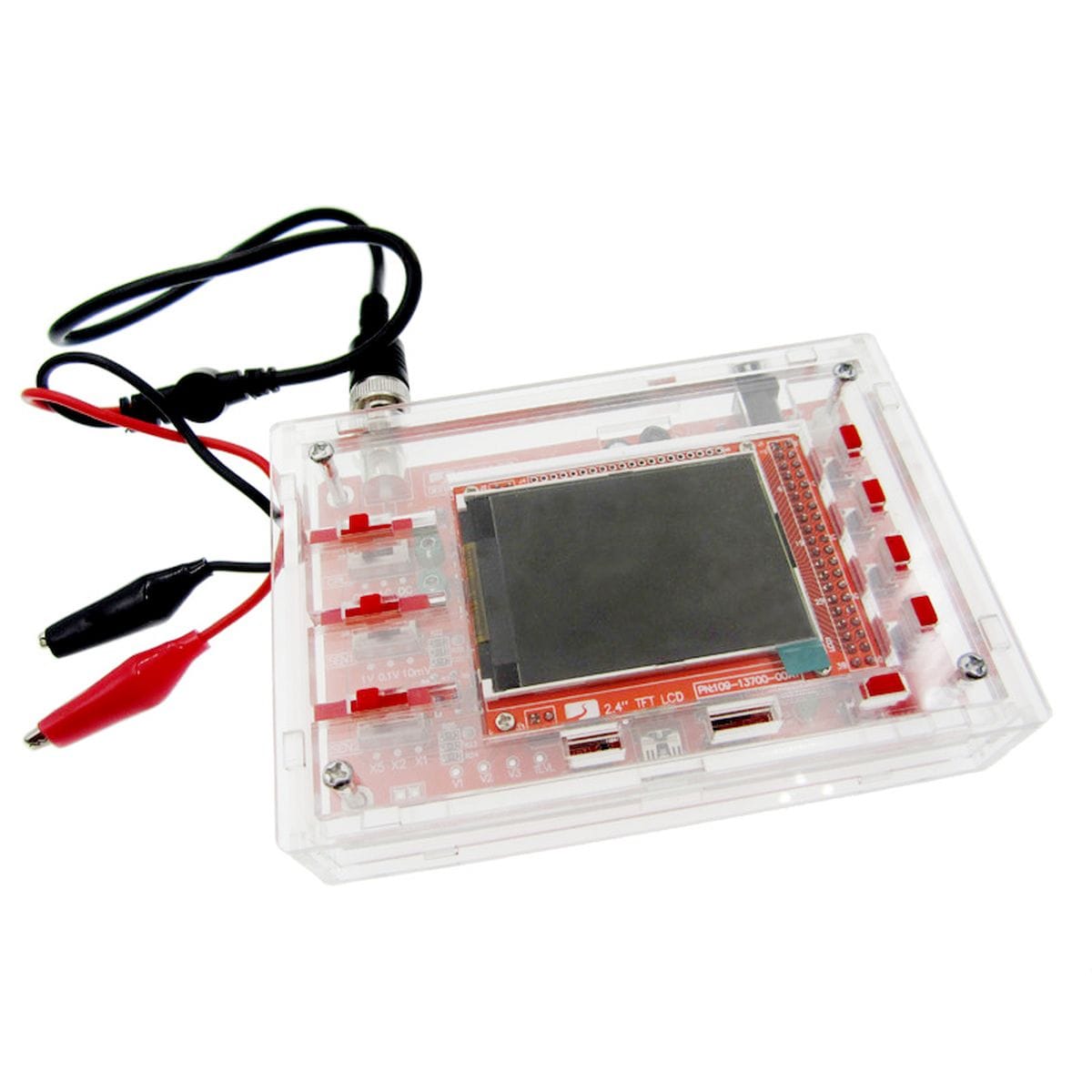

A plexi ház és a hálózati adapter külön tartozék.
