Si5351A I2C órajelgenerátor modul (IIC, 8 kHz…160 MHz)

Si5351A I2C frekvenciagenerátor breakout panel mikrokontrollerhez, három külön kimenettel, tüskesorral, Arduino órajelgenerátor modul kereséshez.
Si5351A I2C frekvenciagenerátor breakout panel mikrokontrollerhez, három külön kimenettel, tüskesorral, Arduino órajelgenerátor modul kereséshez.

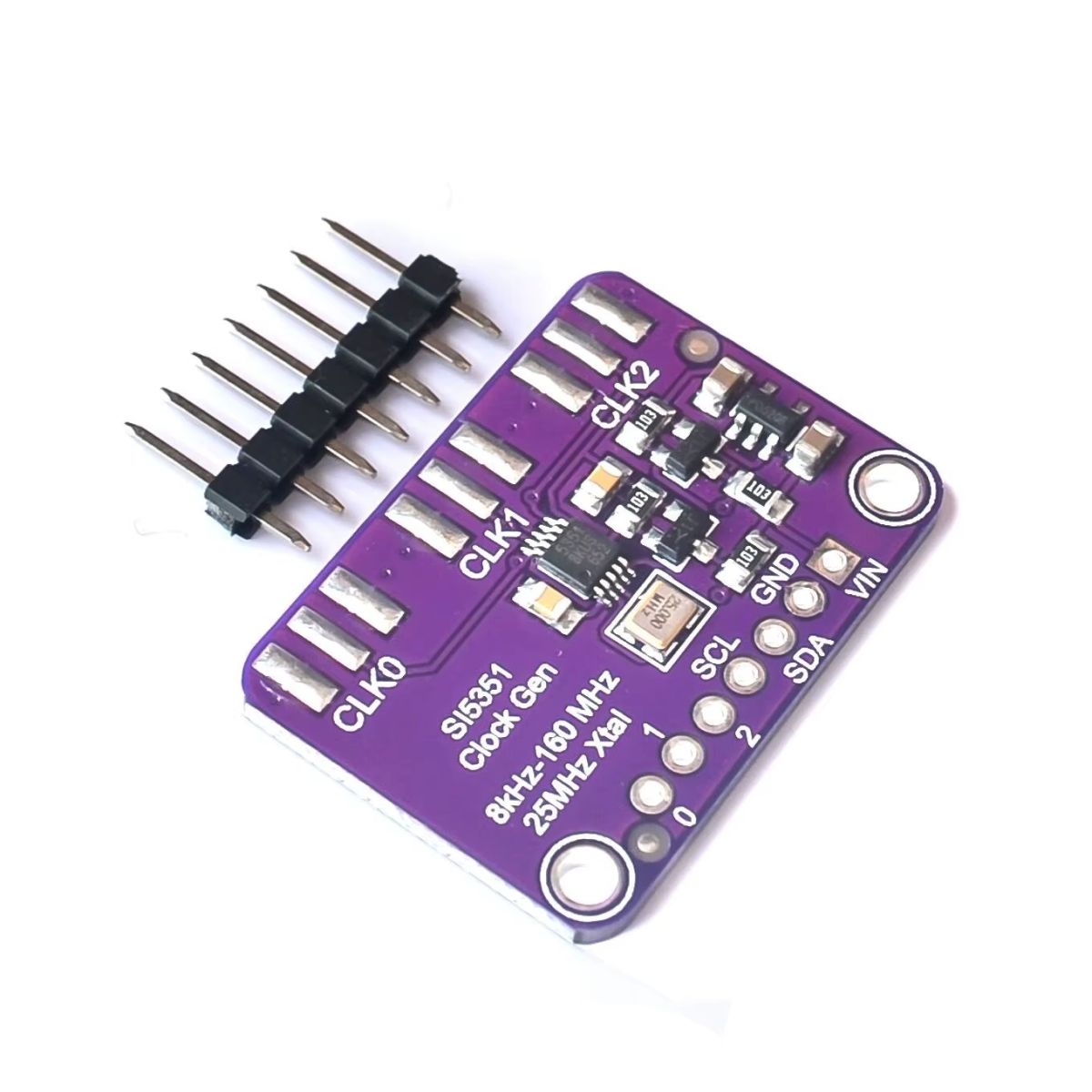

Ez a Si5351A alapú I2C órajelgenerátor breakout panel kis méretű vezérlőáramkörökben használható pontos frekvenciajel előállítására. A 25 MHz-es referencia és a belső PLL osztók segítségével többféle kimeneti jel állítható be mikrokontrollerrel. A panel 3–5 V tápfeszültséggel működtethető, ezért Arduino és más fejlesztőpanelek mellé is illeszthető. A csomag 1 darab panelből és tüskesorból áll; SMA csatlakozó nincs mellékelve.
Si5351A I2C órajelgenerátor breakout panel tüskesorral, mikrokontrolleres vezérléshez és pontos frekvenciajel előállításához Arduino projekt kezdőknek.

Si5351A I2C órajelgenerátor modul (IIC, 8 kHz…160 MHz)

1.390Ft (1.094Ft+ÁFA)

Si5351A I2C órajelgenerátor breakout modul Arduino, ESP32 és Raspberry Pi projektekhez. 25 MHz-es referencia, programozható PLL-ek és osztók, három órajelkimenet, jellemzően 3.3…5 V tápellátás, I2C vezérlés, tipikus 0x60 I2C cím. A csomag csak 1 db breakout panelt és tüskesort tartalmaz.

20 készleten

Cikkszám: T13947 Kategóriák: , , Márka:
Cikkszám: T13947

Leírás

A Si5351A I2C órajelgenerátor modul programozható órajel előállítására használható Arduino, ESP32, Raspberry Pi vagy más I2C képes vezérlő mellé. A panelen lévő Si5351A áramkör 25 MHz-es referencia alapján, belső PLL-ekkel és osztókkal állít elő többféle frekvenciát. A modul akkor hasznos, ha nem fix kristályt szeretnél beépíteni, hanem szoftverből állítható órajelet, rádióamatőr VFO-t, tesztjelet vagy digitális áramköri órajelet.

Mire való ez a modul?

Sok elektronikai projektben elég egy fix kristály, de fejlesztésnél, mérésnél vagy rádiófrekvenciás kísérleteknél gyakran változtatni kell az órajelet. A Si5351A I2C órajelgenerátor modul erre ad kis méretű, mikrokontrollerrel vezérelhető megoldást.

A modul nem potméterrel állítható jelgenerátor. A frekvenciát I2C buszon, programból kell beállítani. Ez elsőre több munka, cserébe a kimeneti frekvencia szoftverből módosítható, menthető, léptethető, kijelzővel vagy enkóderrel vezérelhető.

Mi ez egy mondatban: A Si5351A I2C órajelgenerátor modul egy 3.3…5 V-ról táplálható, I2C-n programozható háromkimenetes órajelgenerátor panel, amely 25 MHz referencia alapján állít elő digitális órajel-kimeneteket.

Működés és beépítés

A modul lelke a Si5351A órajelgenerátor IC. A panelen lévő referenciaoszcillátor adja az alapidőzítést, ebből az IC belső PLL-jei és osztói hozzák létre a kívánt kimeneti frekvenciákat. A beállítás I2C buszon történik, jellemzően Arduino könyvtárból, CircuitPython modulból vagy saját I2C regiszterkezeléssel.

A tápellátás tipikusan 3.3…5 V DC. A breakout kialakítás előnye, hogy a panelen 3.3 V stabilizálás és I2C szintillesztés is lehet, így 3.3 V-os és 5 V-os mikrokontrolleres rendszerekkel is használható. Ennek ellenére beépítés előtt mindig ellenőrizd a konkrét panel feliratait, mert az olcsó klónoknál a panelverzió és az alkatrészbeültetés eltérhet.

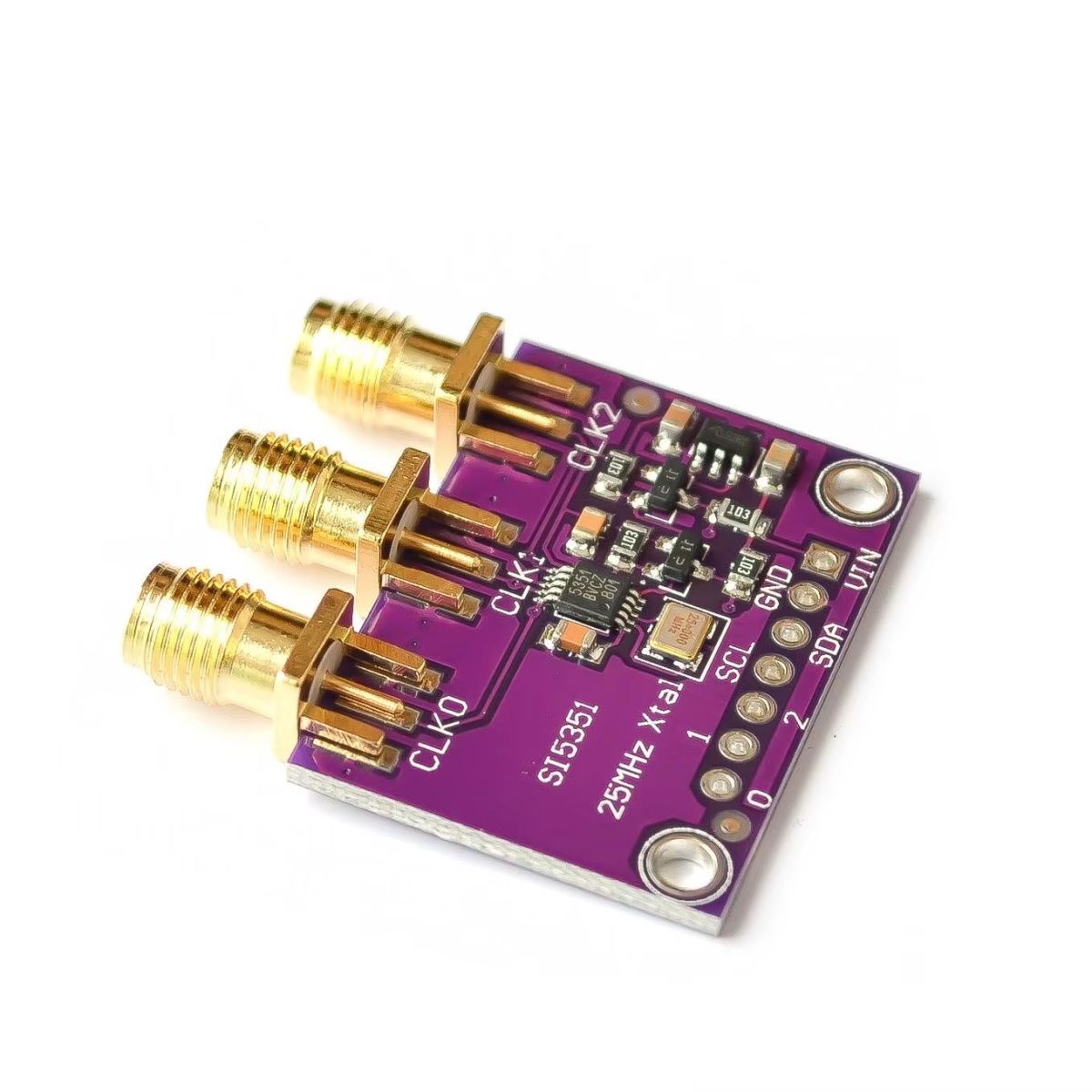

A három kimenet külön-külön is beállítható. Rádiófrekvenciás munkánál a vezetékezés már nem lehet tetszőleges: rövid jelút, közös föld, megfelelő lezárás és a mérőműszer bemeneti terhelése is számít. Az SMA csatlakozóhelyek a panelen hasznosak lehetnek, de ebben a csomagban az SMA csatlakozók nem tartozékok.

Felhasználási példák

  • Arduino vagy ESP32 alapú programozható órajelforrás készítése.
  • Rádióamatőr VFO vagy kísérleti helyi oszcillátor építése.
  • Digitális áramkörök, számlálók, logikai panelek külső órajelezése.
  • Kristályhelyettesítő órajel fejlesztési és hibakeresési célra.
  • Frekvencialéptetős tesztpanel készítése enkóderrel és kijelzővel.
  • Mikrovezérlős mérőeszköz órajel-kimenetének szoftveres állítása.
  • Több, egymástól eltérő frekvenciájú digitális órajel előállítása egy panelről.

Kompatibilitás és beüzemelés

A Si5351A I2C órajelgenerátor modul I2C buszon kommunikál, ezért Arduino UNO, Nano, Mega, ESP8266, ESP32, STM32, Raspberry Pi és más I2C képes vezérlők mellé illeszthető. A pontos bekötésnél a panel feliratát kell követni: VIN/VCC, GND, SDA, SCL, valamint a CLK0, CLK1, CLK2 kimenetek.

Mire figyelj?Mit okoz?
A tápfeszültség 3.3…5 V tartományban van?Rossz tápfeszültségnél a modul nem indul el, vagy az I2C kommunikáció bizonytalanná válik.
A vezérlő SDA és SCL lába helyesen van bekötve?Felcserélt I2C vezetékeknél az I2C scanner sem találja meg a modult.
Van közös GND a vezérlő és a modul között?Közös föld nélkül a kommunikáció és a kimeneti jel is hibás lehet.
A tüskesor be van forrasztva rendesen?Hidegforrasztásnál a hiba gyakran csak mozgatásra vagy magasabb frekvencián jelentkezik.
A kimenetet rövid vezetékkel viszed tovább?Hosszú Dupont vezeték nagyobb frekvencián torzítást, csillapítást és mérési hibát okozhat.
RF használathoz kell SMA csatlakozó?Ebben a csomagban az SMA csatlakozó nincs benne, azt külön kell beszerezni és beforrasztani.
Az I2C cím 0x60 körül keresendő?A tipikus modulcím 0x60, de beüzemeléskor I2C scannerrel érdemes ellenőrizni.

Döntés előtt ellenőrizendő adatok

  • Milyen frekvenciatartományban fogod használni a modult?
  • Digitális órajelet szeretnél, vagy analóg szinusz/háromszög jelet keresel?
  • Kell-e mindhárom kimenet, vagy elég egyetlen órajel?
  • RF célra szükséged lesz-e SMA csatlakozóra és 50 ohm mérőkörnyezetre?
  • A vezérlőd I2C busza 3.3 V-os vagy 5 V-os?
  • A választott programkönyvtár támogatja-e a kívánt frekvencia-beállítást?
  • A projektben elfogadható-e a Si5351A digitális jelalakja és jittere?

Használati korlátok és mikor ne ezt válaszd

A Si5351A I2C órajelgenerátor modul sok órajelgenerálási feladatra jó, de nem minden jelgenerátoros feladatra való.

  • Ne ezt válaszd, ha szinusz, háromszög vagy állítható amplitúdójú analóg jel kell. Ilyenkor inkább DDS vagy AD9833 jellegű modul való.
  • Ne ezt válaszd, ha laboratóriumi pontosságú, kalibrált jelforrásra van szükség.
  • Ne ezt válaszd, ha a kimeneti jel amplitúdóját terhelés alatt pontosan szabályozni kell.
  • Ne ezt válaszd, ha a projekt nagyon alacsony jittert vagy fáziszaj szempontból szigorú RF jelforrást igényel.
  • Ne ezt válaszd, ha forrasztás nélkül akarsz SMA-s RF kimenetet, mert ebben a csomagban az SMA csatlakozók nincsenek benne.
  • Ne ezt válaszd, ha önálló, gombbal tekerhető készüléket keresel. Ez modul, vezérlőprogram és kezelőfelület nélkül nem önálló műszer.

Műhelytitok

Nagyobb frekvencián a hiba sokszor nem a programban van, hanem a mérési környezetben. Egy hosszú Dupont vezeték és egy rosszul földelt szkópprobe már elég ahhoz, hogy a kimenet csúnyának tűnjön. RF próbánál rövid jelút, közeli földelés és lehetőleg koaxiális kivezetés kell.

Műszaki jellemzők

IC:Si5351A
Modul típusa:I2C programozható órajelgenerátor breakout
Referencia:25 MHz kristály referencia
Frekvenciatartomány:tipikusan 8 kHz…160 MHz; gyakorlati felső tartomány terheléstől és beállítástól függ
Kimenetek száma:3 független órajelkimenet, CLK0/CLK1/CLK2
Kimeneti jelleg:LVCMOS/digitális órajel
Kimeneti amplitúdó:kb. 3 Vpp
Kimeneti impedancia:50 ohmként megadott hasonló moduloldalon
Kommunikáció:I2C / IIC / TWI
Tipikus I2C cím:0x60
I2C sebesség:100 kbps / 400 kbps
Tápfeszültség:3.3…5 V DC
Logikai illesztés:3.3 V és 5 V I2C rendszerekhez alkalmas breakout kialakítás
Üzemi hőmérséklet:-40…+85 °C
Panelméret:kb. 31 x 22 mm
SMA csatlakozó:forrasztási hely a panelen, de a csomag nem tartalmazza
Programkönyvtár:Adafruit Si5351 Arduino könyvtár, CircuitPython SI5351 modul

Dokumentáció

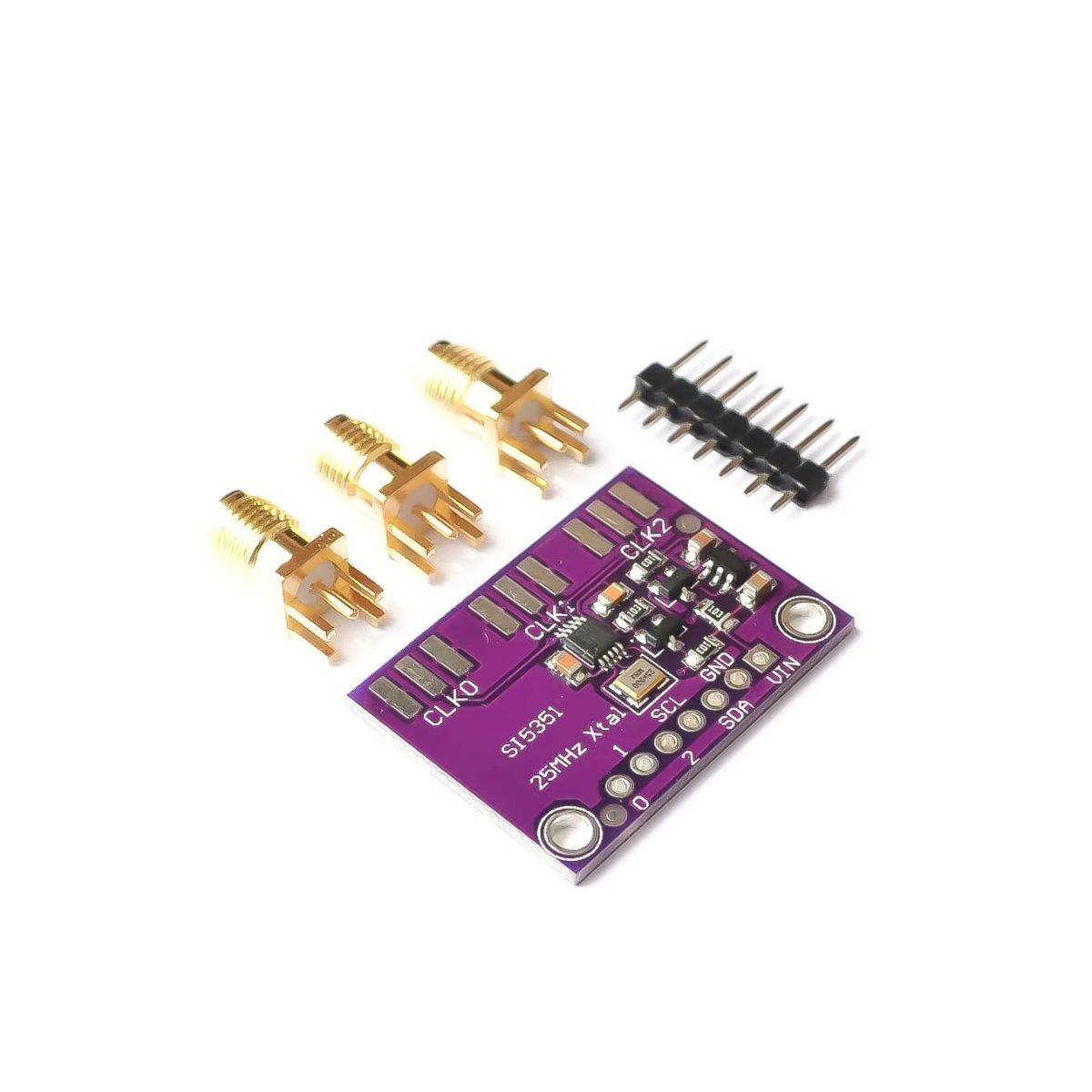

Csomag

  • 1 db Si5351A I2C órajelgenerátor modul panel
  • 1 db tüskesor

További információk

Tömeg0,012 kg
Méretek4 × 4 × 0,5 cm
CikkszámT13947
Protokoll

Szenzor

Tápfeszültség [V]

,


Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„Si5351A I2C órajelgenerátor modul (IIC, 8 kHz…160 MHz)” értékelése elsőként

Az e-mail címet nem tesszük közzé. A kötelező mezőket * karakterrel jelöltük

Gyakori kérdések a Si5351A I2C órajelgenerátor modulról

Mire való a Si5351A I2C órajelgenerátor modul?

Programból állítható digitális órajelek előállítására való. Használható tesztórajelhez, VFO jellegű rádióamatőr kísérletekhez, kristályhelyettesítéshez és többkimenetes mikrokontrolleres órajelgeneráláshoz.

Ez a modul szinuszjel-generátor?

Nem. A Si5351A kimenete digitális órajel, nem szabályos analóg szinusz vagy háromszög jel. Szinuszjelhez inkább DDS, például AD9833 jellegű modul kell.

Használható Arduino UNO-val 5 V logikán?

Igen, a tipikus breakout panel 3.3...5 V tápellátásra és 3.3 V/5 V I2C illesztésre készült. Bekötés előtt a konkrét panel feliratát és tápbemenetét ellenőrizni kell.

Használható ESP32 vagy Raspberry Pi mellett?

Igen, ezek 3.3 V-os I2C rendszerek, amelyekhez a modul jól illeszthető. A közös GND, a helyes SDA/SCL bekötés és a megfelelő könyvtár kiválasztása ilyenkor is szükséges.

Hány kimenete van a Si5351A órajelgenerátornak ezen a breakout panelen?

A tipikus panelen három kimenet érhető el: CLK0, CLK1 és CLK2. Ezek külön frekvenciára is beállíthatók, de a PLL és osztó beállítások miatt a pontos konfigurációt a használt könyvtár kezeli.

Mi a Si5351A modul tipikus I2C címe?

A hasonló breakout moduloknál a tipikus I2C cím 0x60. Beüzemeléskor érdemes I2C scannerrel ellenőrizni, hogy a vezérlő valóban látja-e a modult.

Kell-e SMA csatlakozó a használathoz?

Alacsonyabb frekvenciás próbákhoz a tüskesoros kimenet is használható. RF környezetben viszont jobb a rövid, koaxiális jelút, ezért SMA csatlakozó hasznos lehet, de ebben a csomagban nincs benne.

Miért lehet zajos vagy torz a kimeneti jel nagyobb frekvencián?

Gyakori ok a hosszú próbavezeték, a rossz földelés, a nem megfelelő lezárás vagy a szkópos mérés hibája. Nagyobb frekvencián a panel környezete és a mérési módszer már sokat számít.

A Si5351A I2C órajelgenerátor modul alkalmas pontos labor jelgenerátornak?

Nem erre való. Fejlesztéshez és beépített órajelgeneráláshoz jó modul, de kalibrált amplitúdójú, alacsony torzítású labor jelgenerátort nem helyettesít.

Hol található Arduino könyvtár a Si5351A modulhoz?

Az Adafruit Si5351 Arduino könyvtár elérhető GitHubon: Adafruit Si5351 Arduino könyvtár. A használat előtt a példakódot a saját frekvenciatartományhoz kell igazítani.

Hol található részletes bekötési és használati útmutató?

Az Adafruit Learning System részletes Si5351 breakout útmutatót ad bekötéssel, Arduino és CircuitPython példákkal: Si5351 Clock Generator Breakout útmutató.
