Leírás

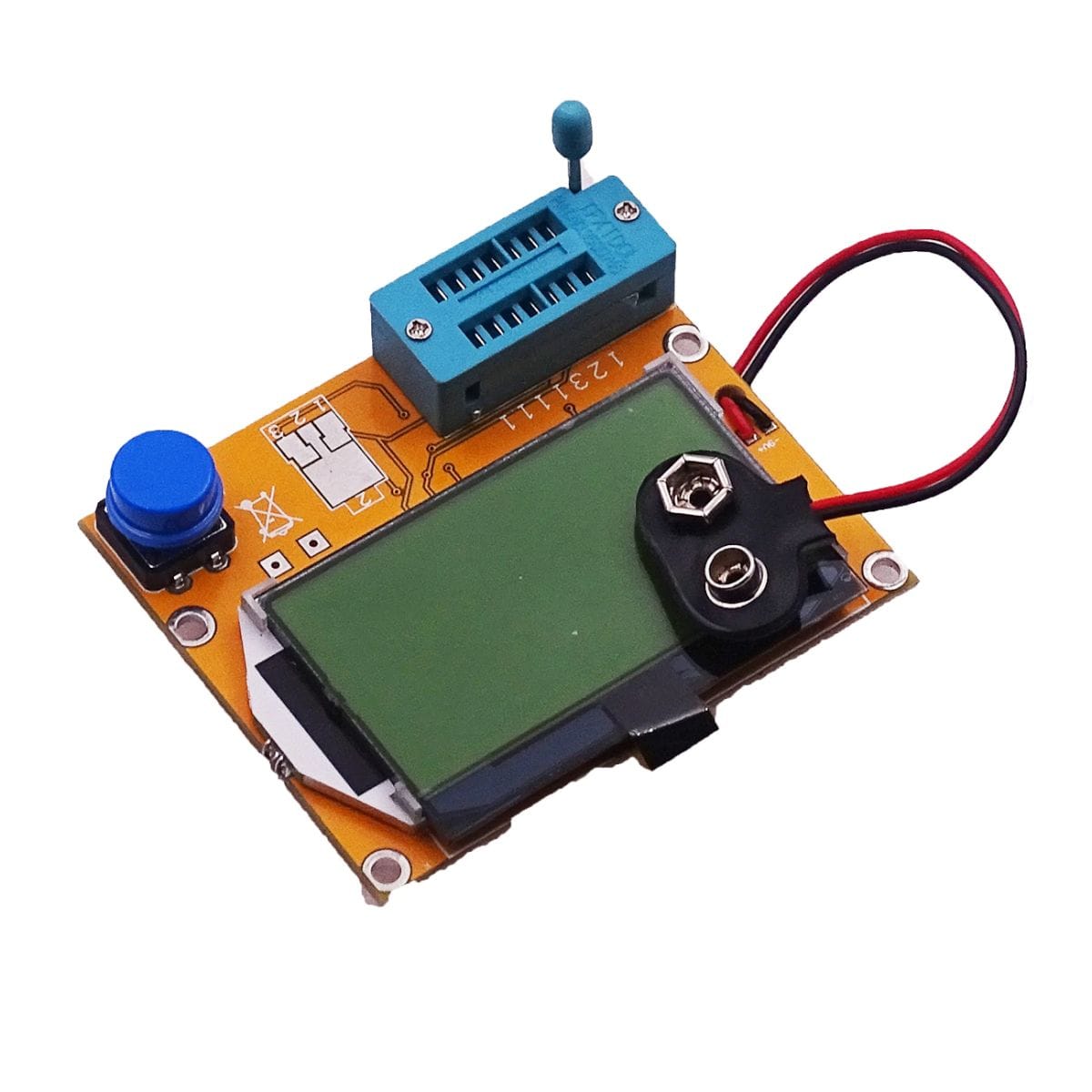

A Univerzális félvezető-teszter (LCR-T4) akkor kerül elő a műhelyasztalon, amikor egy alkatrészről nem elég annyit tudni, hogy “valami tranzisztor” vagy “talán jó kondenzátor”. A panel ismeretlen, kopott feliratú vagy bontott alkatrészek előellenőrzésére való: felismeri a típust, kijelzi a bekötési pontokat, és több esetben a hozzá tartozó mért jellemzőket is megadja.
A Univerzális félvezető-teszter (LCR-T4) nem helyettesít kalibrált LCR-mérőt, oszcilloszkópot vagy félvezető-karakterisztika mérőt. A szerepe más: gyorsan segít válogatni a használhatónak tűnő alkatrészt a gyanús darabtól, és segít eldönteni, merre érdemes tovább mérni. Javításnál, oktatásnál és hobbielektronikában sok időt megspórol azzal, hogy a lábkiosztást is megmutatja.
A döntő paraméter itt nem egyetlen mérési tartomány, hanem az automatikus felismerés és a három tesztpines mérési logika. Az első korlát is ebből jön: ez a műszer elsősorban kis alkatrészekhez készült, a kondenzátorokat mérés előtt ki kell sütni, a triak és tirisztor pedig csak akkor mérhető értelmesen, ha a szükséges gyújtóáram belefér a műszer lehetőségeibe.
Mire való a műhelyben?
A Univerzális félvezető-teszter (LCR-T4) olyan alkatrész-azonosító műszer, amely a próbakapcsokra kötött alkatrészt megpróbálja felismerni, majd kijelzi a típusát, lábkiosztását és több kapcsolódó mérési adatát. Nem áramkör-tervező mérőpad, hanem gyors döntési segéd: jó, rossz, ismeretlen, fordítva nézett láb, gyanús ESR, kétes tranzisztor.
Különösen akkor hasznos, amikor a multiméter már kevés információt ad. Egy dióda vagy ellenállás még kimérhető egyszerűen, de egy FET, Darlington tranzisztor, kettős dióda vagy bontott induktivitás esetén a Univerzális félvezető-teszter (LCR-T4) több támpontot ad egy mérésből.
Azaz az Univerzális félvezető-teszter (LCR-T4) egy ATmega328P alapú alkatrészteszter, amely ellenállások, kondenzátorok, induktivitások, diódák, tranzisztorok, FET-ek és egyes tirisztorok/triakok gyors felismerésére és előellenőrzésére használható.
Működés és beépítés

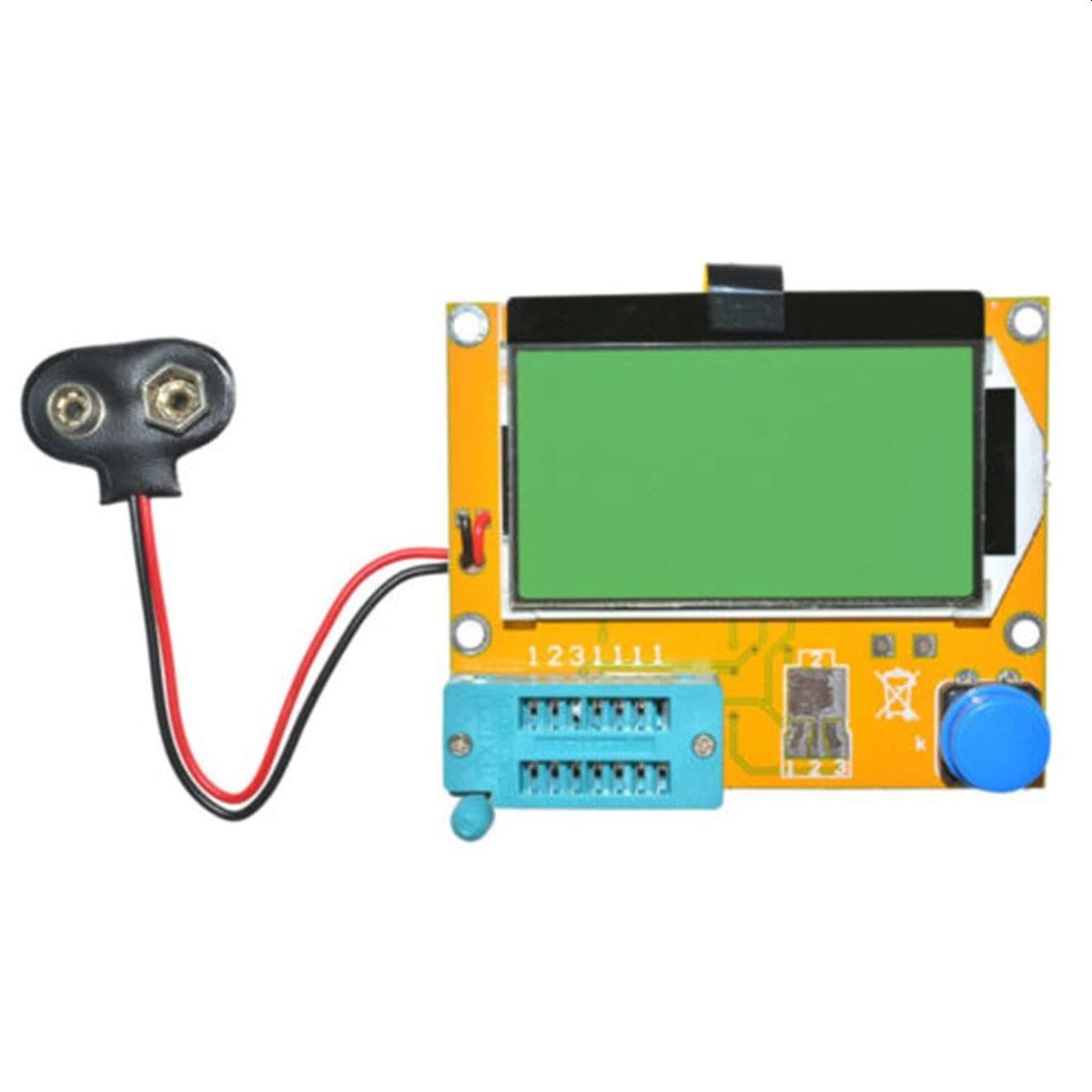

A mérés három univerzális tesztponton keresztül történik. Az alkatrész lábait a tesztaljzat különböző számozású pontjaiba kell tenni, a műszer pedig megpróbálja felismerni a típust és a lábkiosztást. Ez kezdőknél sok félreértést tisztáz: nem kell előre biztosan tudni, melyik láb a bázis, gate, drain vagy emitter.

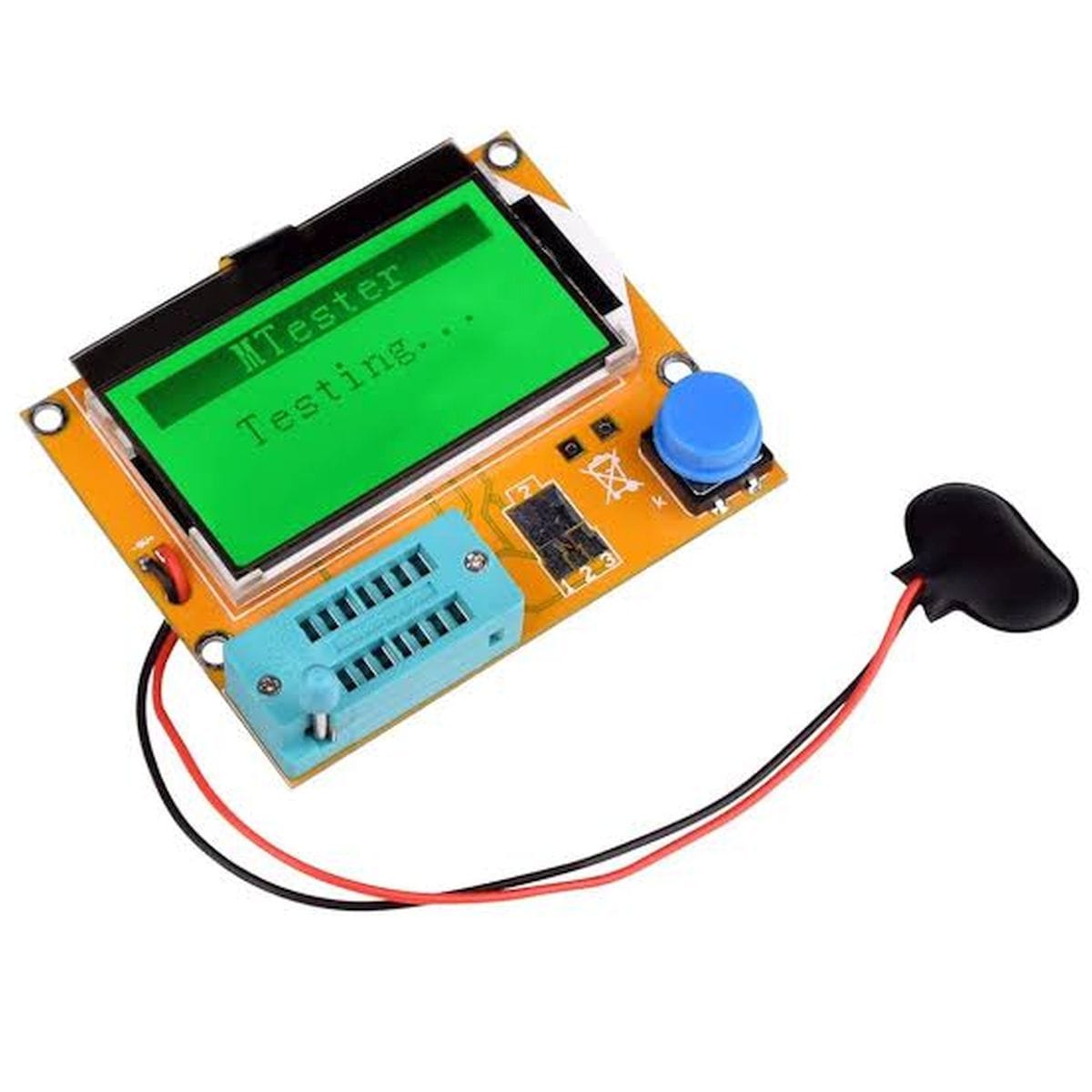

A Univerzális félvezető-teszter (LCR-T4) egygombos műszerként használható. Bekapcsolás után elindítja a mérést, majd az eredményt az LCD-n jeleníti meg. A mérés kis energiájú vizsgálat, ezért nem alkalmas nagyáramú félvezetők terhelés alatti minősítésére.
Beüzemelésnél a tápellátást, az alkatrész kisütött állapotát és a mérőpontok tisztaságát kell elsőként ellenőrizni. Kondenzátort soha ne tegyünk rá maradék töltéssel, mert a tesztbemenet sérülhet vagy hibás eredményt adhat.
Felhasználási példák
- Bontott tranzisztor PNP/NPN típusának és lábkiosztásának ellenőrzése.
- Ismeretlen MOSFET gate-kapacitásának és alapvető azonosításának vizsgálata.
- Kondenzátor kapacitásának és ESR jellegű állapotának gyors előszűrése.
- Ellenállások és potméterek értékének ellenőrzése műhelyasztalon.
- Diódák, LED-ek, Schottky és kettős diódák irányának és nyitófeszültségének vizsgálata.
- Induktivitások előzetes azonosítása kapcsolóüzemű tápok vagy szűrők bontott alkatrészeinél.
- Oktatási célú mérés, amikor a félvezetők lábkiosztását és alapparamétereit szemléltetni kell.
Kompatibilitás és beüzemelés
| Mire figyelj? | Mit okoz? |
|---|---|
| Ki van sütve a kondenzátor? | Maradék töltésnél hibás mérés vagy bemeneti sérülés lehet. |
| Minden alkatrészláb külön tesztpontra került? | Az automatikus lábfelismerés csak így tud értelmes eredményt adni. |
| Háromnál több lábú alkatrészt mérnél? | A Univerzális félvezető-teszter (LCR-T4) nem erre a felépítésre készült. |
| Nagyáramú triakot vagy tirisztort vizsgálsz? | A gyújtóáram korlátja miatt a műszer nem biztosít terheléses minősítést. |
| Pontos kapacitás- vagy ESR-érték kell javítási jegyzőkönyvhöz? | Külön, kalibrált mérőeszköz szükséges. |
| Mérőcsipeszt vagy hosszú vezetéket használsz? | A vezeték és a kontaktus beleszólhat kis értékű mérésekbe. |
Döntés előtt ellenőrizendő adatok
| Mire figyelj? | Mit okoz? |
|---|---|
| Előellenőrzésre vagy pontos mérésre kell? | Előellenőrzésre jó szerepű eszköz, pontossági mérőnek nem ezt kell kezelni. |
| Kapacitástartomány számít a projektnél? | A megadott tartományok ütköznek, ezért ezt rendelés előtt kézzel tisztázd: !!! |
| Kell hozzá doboz, elem vagy mérőcsipesz? | A csomagban biztosan megadott elem csak az alappanel; a többi tartozék státusza: !!! |
| Beépített áramkörben mérnél? | A környező alkatrészek torzíthatják az eredményt, a kondenzátor töltése veszélyes lehet. |
| Javítási dokumentációhoz kell mérési adat? | A Univerzális félvezető-teszter (LCR-T4) gyors ellenőrző, nem hitelesített mérő. |
Használati korlátok – mikor ne ezt válaszd?
- Ne ezt válaszd, ha kalibrált, jegyzőkönyvezhető LCR-mérésre van szükség.
- Ne ezt válaszd, ha nagyáramú teljesítményfélvezetőt terhelés alatt akarsz vizsgálni.
- Ne ezt válaszd, ha négy- vagy többkivezetéses alkatrészt kell teljes funkciójában mérni.
- Ne ezt válaszd, ha beforrasztott alkatrészt akarsz biztosan minősíteni a környező áramkör leválasztása nélkül.
- Ne ezt válaszd, ha a projektben a kapacitás- vagy ESR-érték tűrésre számolt, kritikus tervezési adat.
Műhelymegfigyelés
A legtöbb félremérés nem a műszer hibájából jön, hanem a mérési helyzetből: maradék töltésű kondenzátor, oxidált láb, laza érintkezés, túl hosszú vezeték vagy nem külön tesztpontba tett alkatrészláb. A Univerzális félvezető-teszter (LCR-T4) akkor adja a legtisztább műhelyválaszt, ha az alkatrész ki van véve az áramkörből, a lábai tiszták, és a mérés után az eredményt nem egyetlen végső igazságként, hanem erős támpontként kezeljük.
Központi chip: ATMega328P. Azaz a klasszikus AVR, így könnyen újabb firmware tehető rá.
Műszaki jellemzők

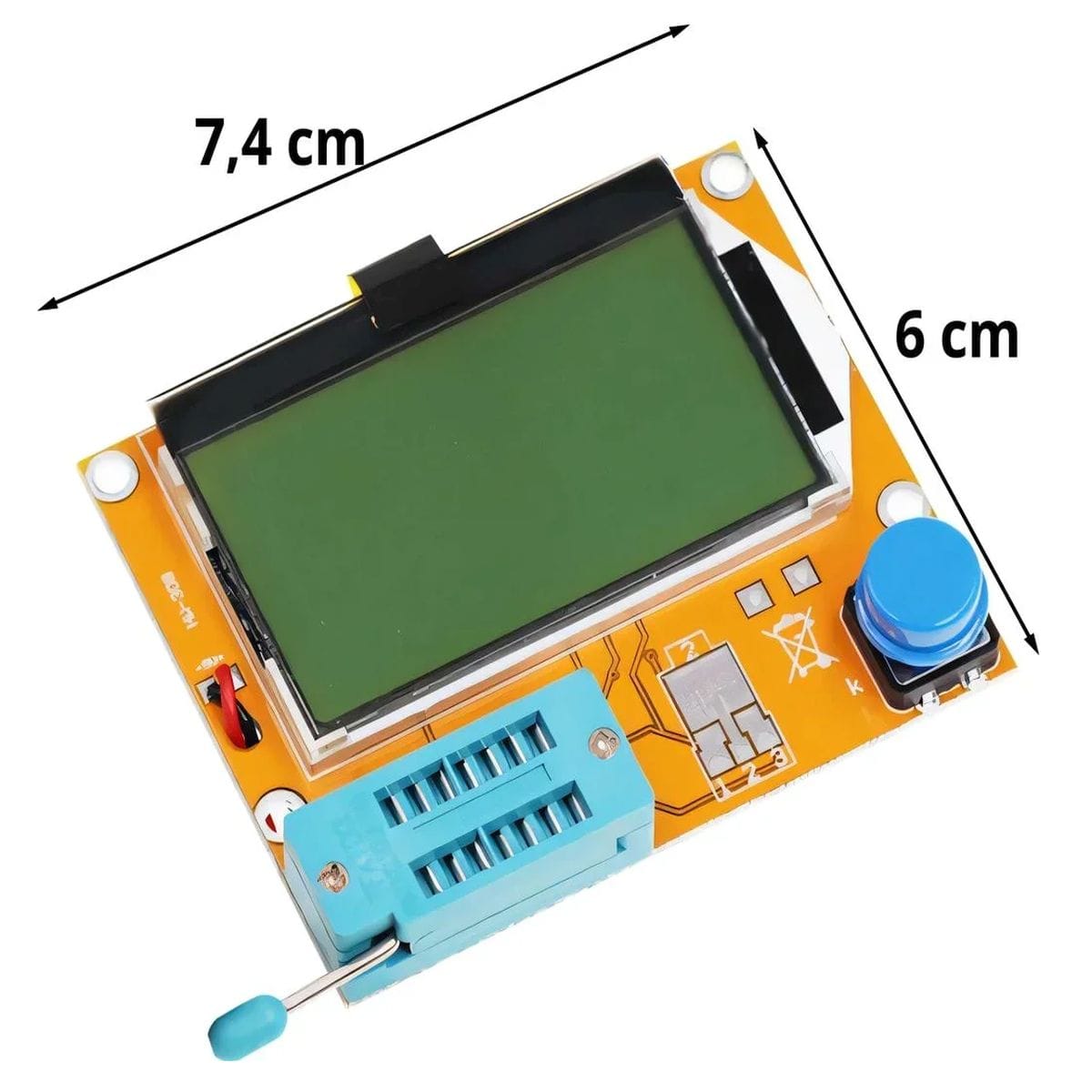

| Jellemző | Érték |
|---|---|
| Terméknév: | Univerzális félvezető-teszter (LCR-T4) |
| Típusazonosító: | LCR-T4 |

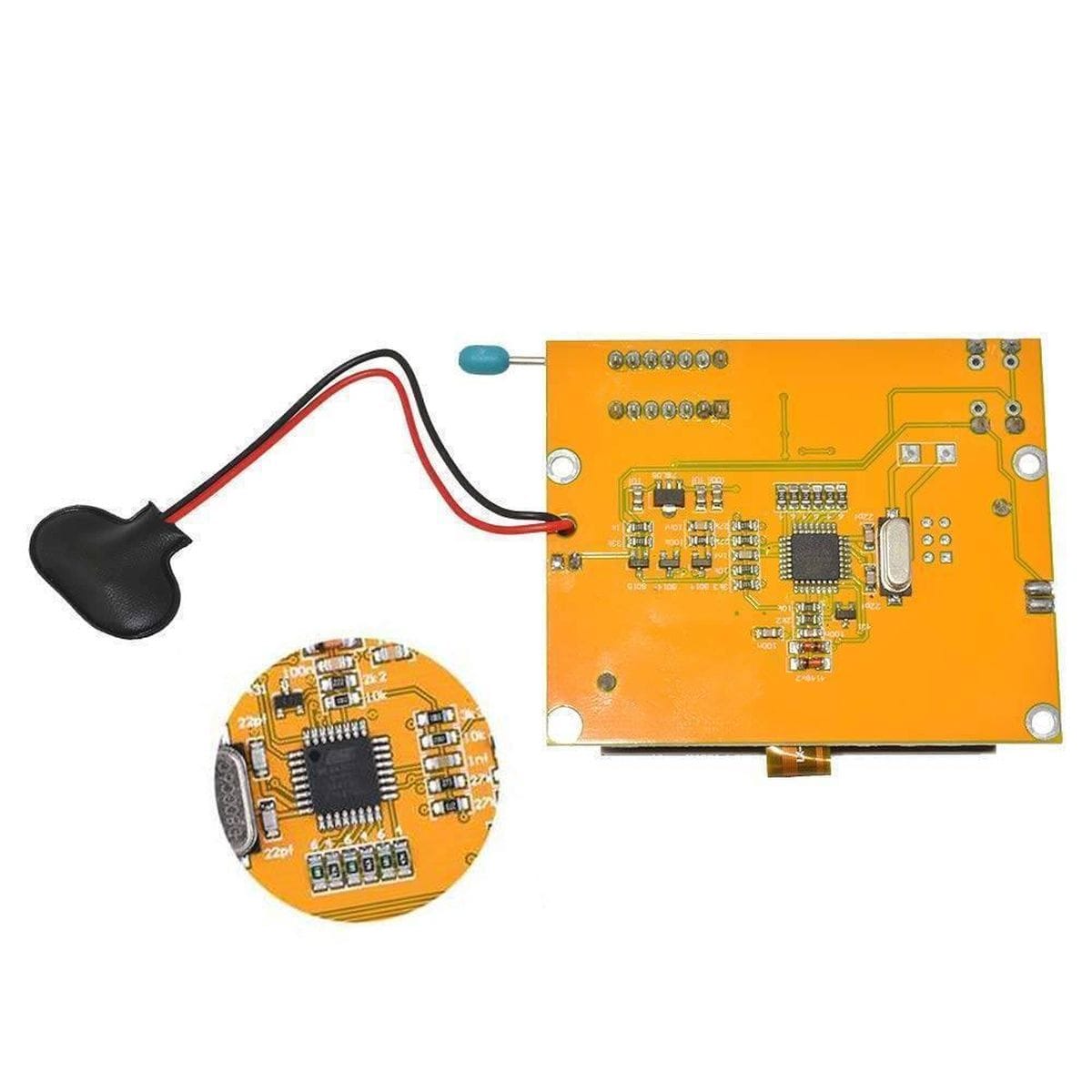

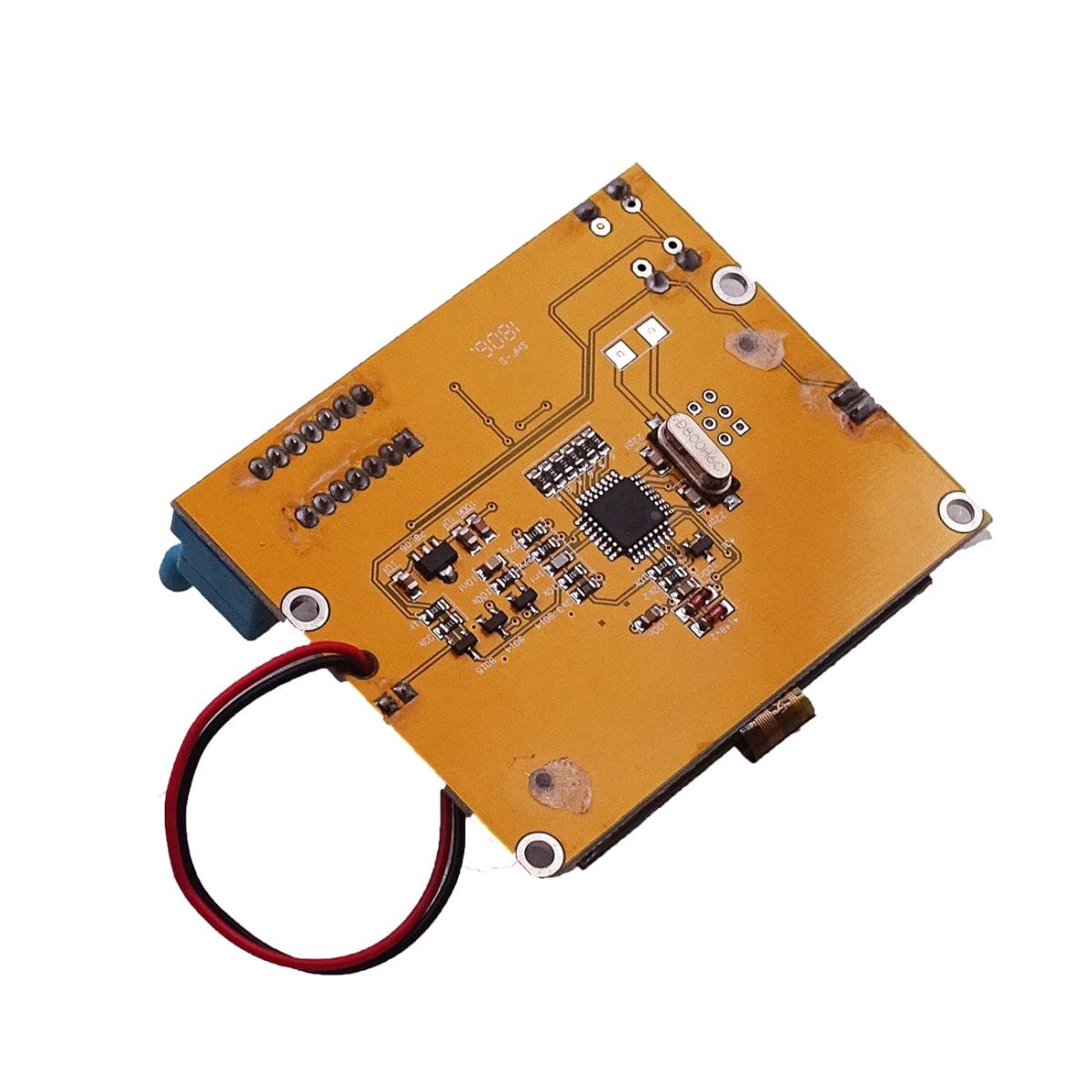

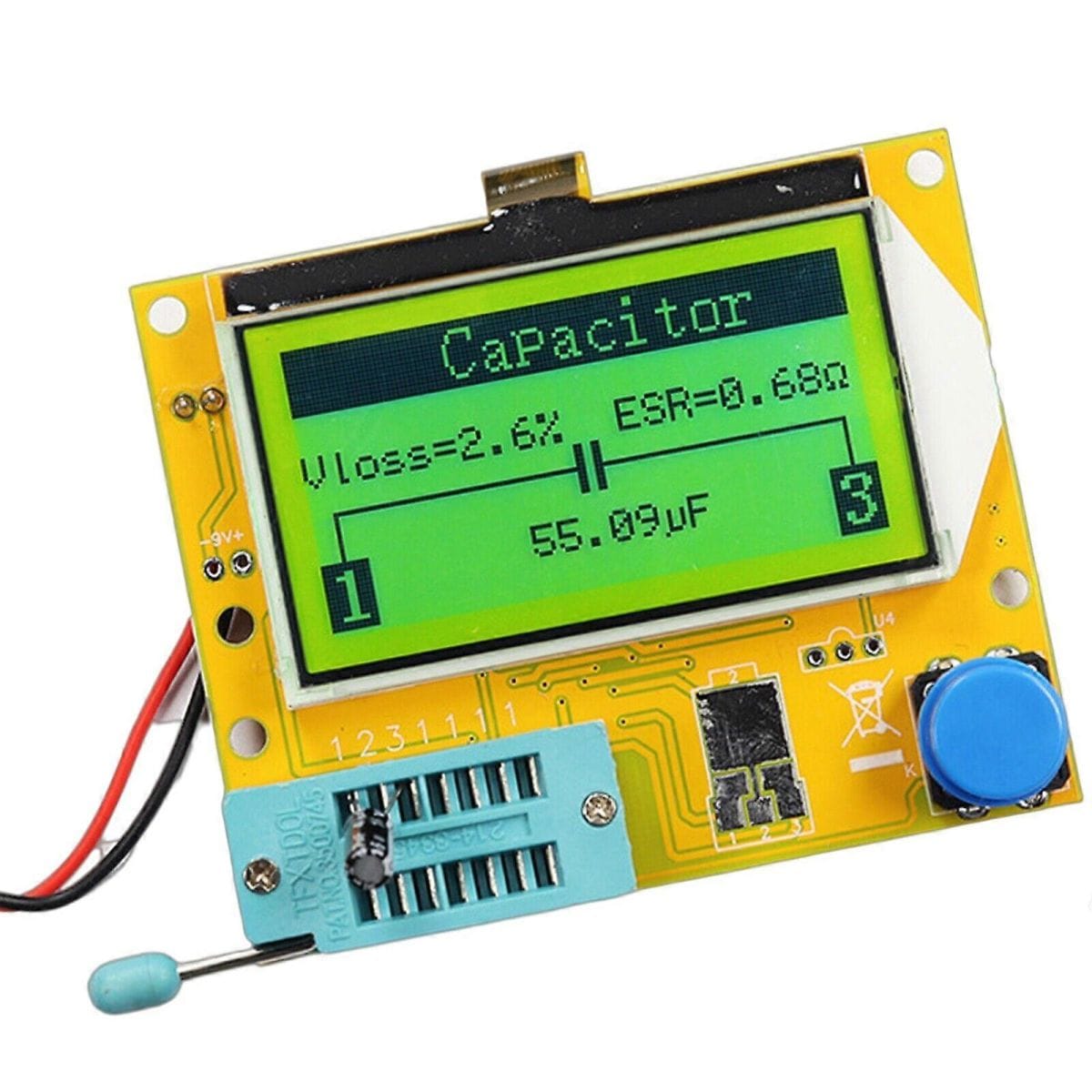

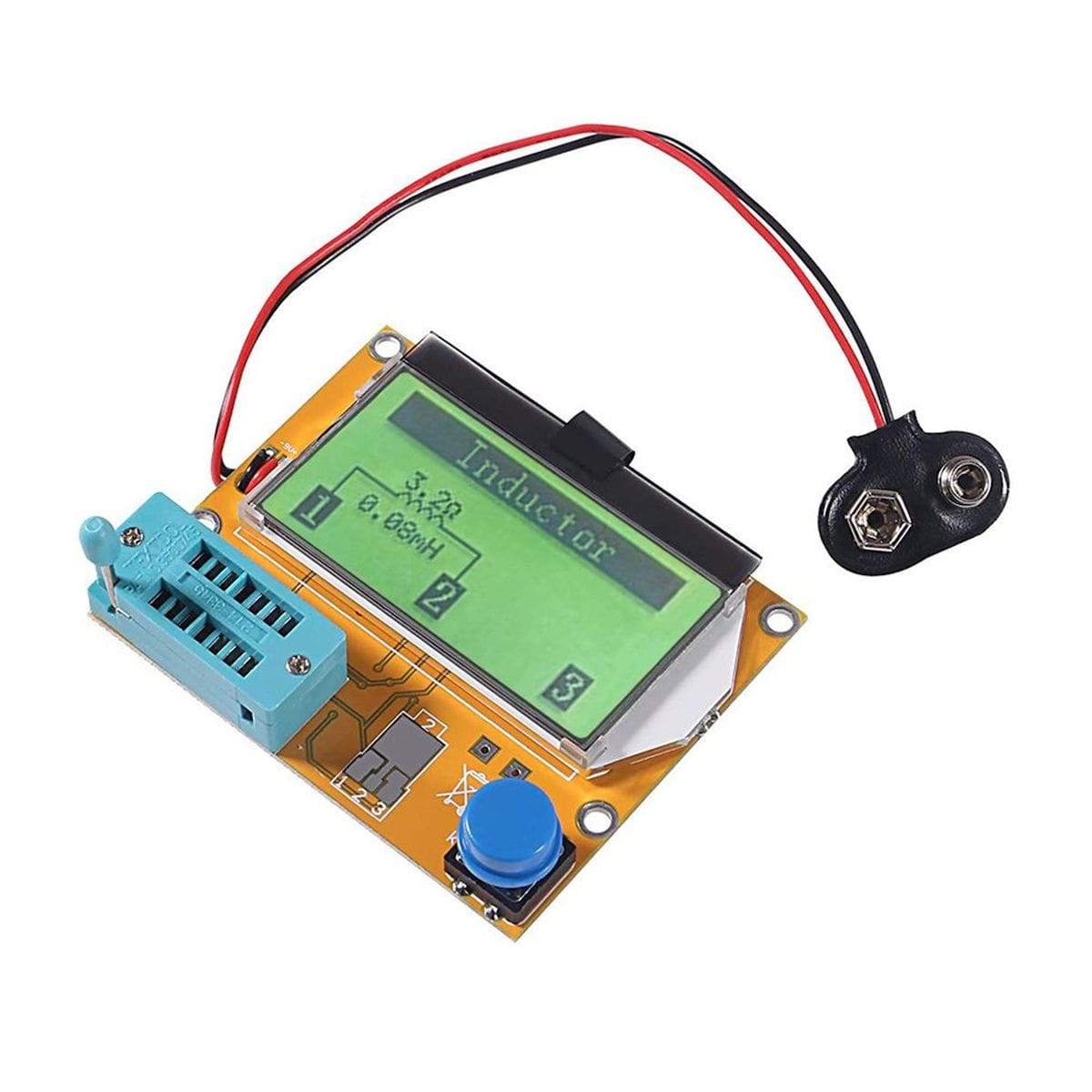

| Központi chip: | ATmega328P |
| Kijelző: | 128×64 LCD |
| Mérési elv: | három univerzális tesztpines alkatrészfelismerés |
| Ellenállás mérés: | 0.01 Ω – 50 MΩ |
| Kapacitás mérés: | 20pF…10F (+ESR), |
| Induktivitás mérés: | 0.01 mH – 20 H |
| Dióda mérés: | Si/Ge dióda, Schottky, Zener, LED, varicap |
| Tranzisztor mérés: | PNP/NPN, Darlington, hFE és nyitófeszültség kijelzés |
| FET mérés: | N-/P-MOSFET, JFET, gate-kapacitás és kapcsolódó jellemzők |
| Tirisztor/triak mérés: | igen |
| Készenléti áramfelvétel: | 20 nA |
| Mérőáram: | max. 6 mA |
| Tömeg: | 0,22 kg |
| Tápellátás: | 9V elem / 7.2V akku |

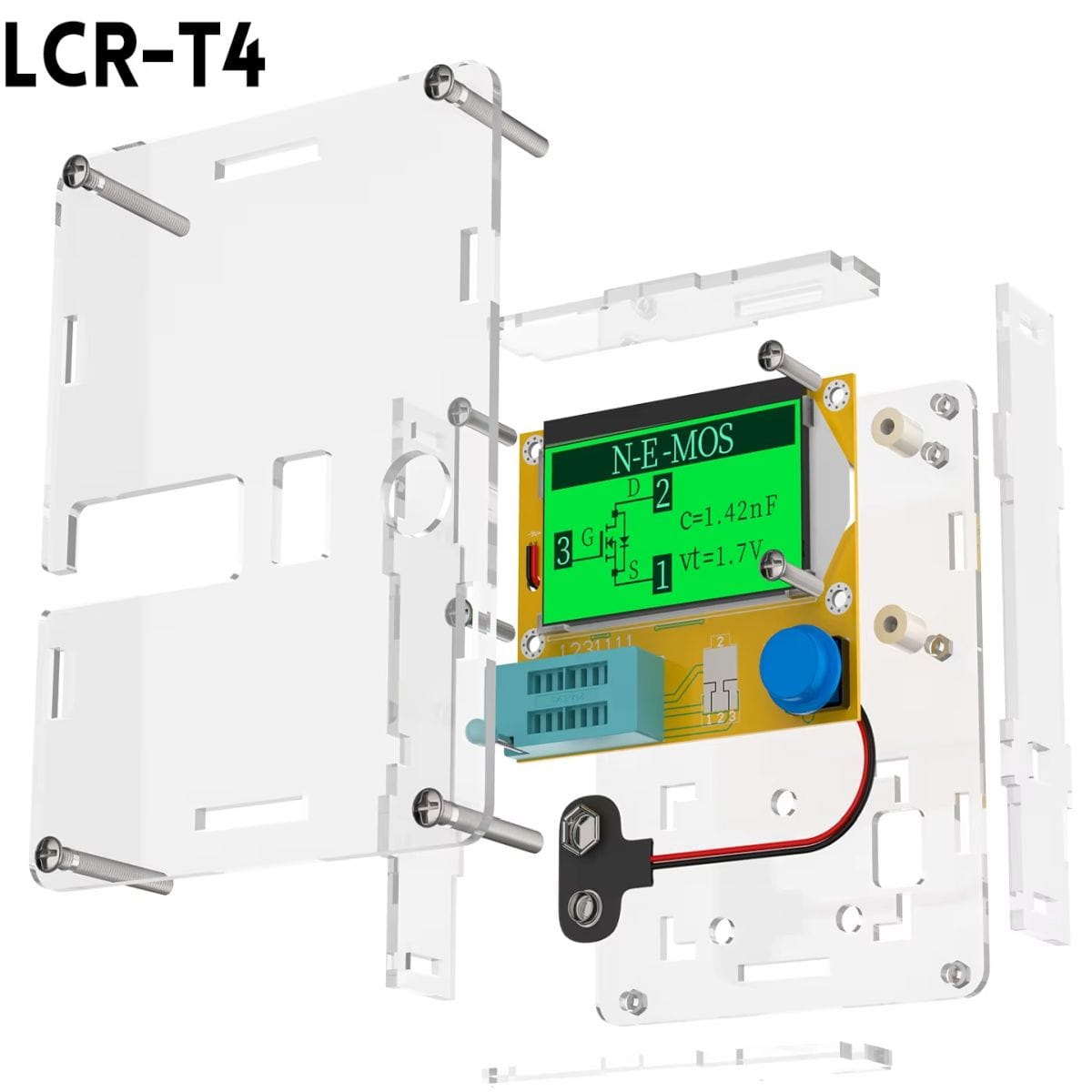

| Tok: | opcionális akril |
