WT32-ETH01 ETH Adapter Board - USB-C programozó adapter (CH340)

Leírás

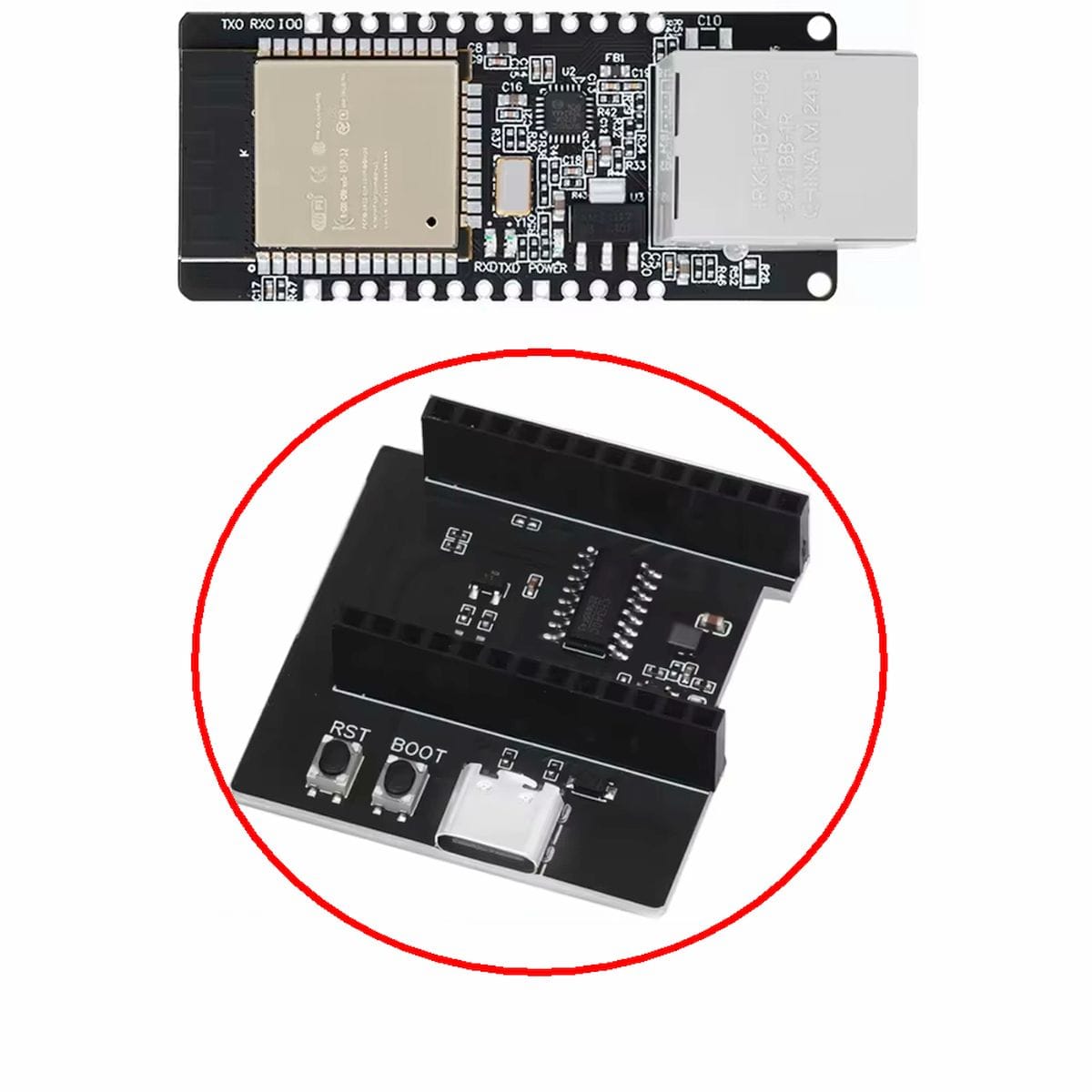

A WT32-ETH01 ETH Adapter Board – USB-C programozó adapter (CH340) ideális, ha nem akarunk sokat küzdeni, hogy a WT32-ETH01 firmware-feltöltését ne külön USB-soros átalakítóval és egyenként bekötött vezetékekkel kelljen megoldani. A WT32-ETH01-en nincs saját USB programozó interfész, a programozáshoz külön EN, GND, 3V3, TXD, RXD és IO0 jelek állnak rendelkezésre. Az adapter ezeket illeszti a számítógép USB kapcsolatára.

A számítógép felé USB-C csatlakozást és CH340 USB-soros kapcsolatot használ. Fejlesztésnél, firmware-cserénél vagy egy hibás program után végzett újrafeltöltésnél ez lényegesen rendezettebb összeállítást ad, mint a WT32-ETH01 programozólábainak külön vezetékes bekötése.

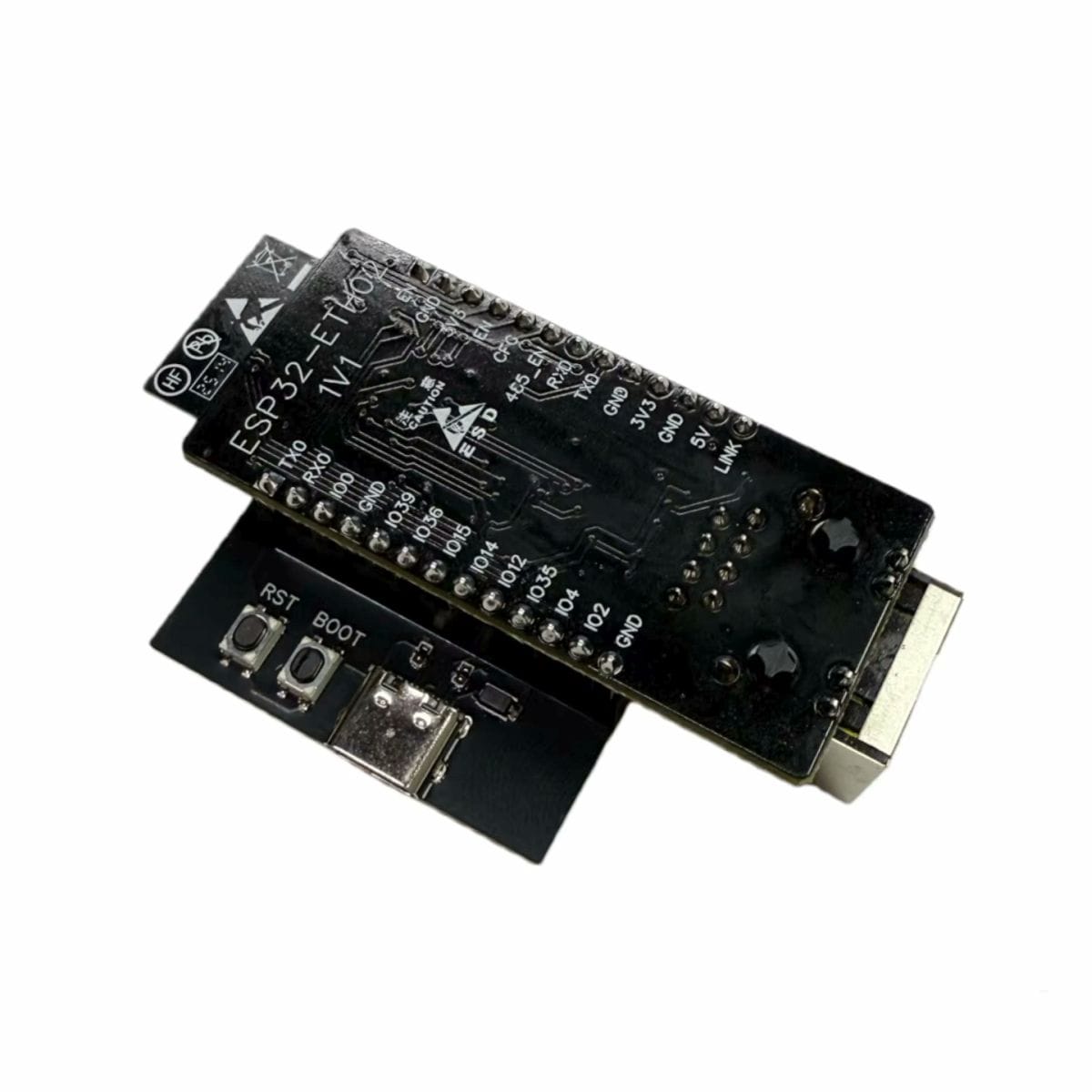

A mechanikai tájolás nem mellékes részlet. A tüskesor tüskéinek az alkatrészek irányába kell nézniük, a termékfotón látható elrendezésben. A fordítva beforrasztott tüskesor hibás mechanikai tájolást eredményez.

Hol?

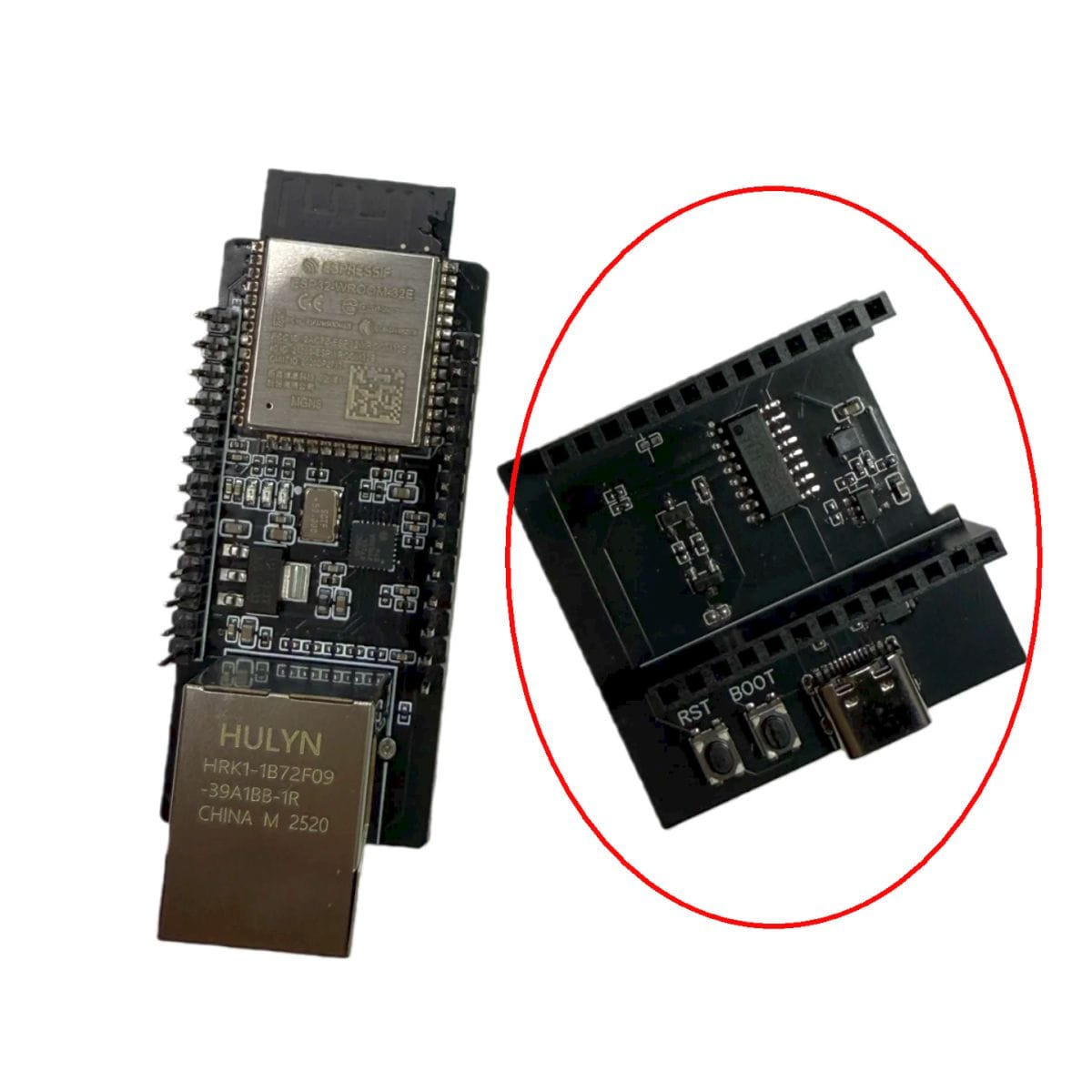

A WT32-ETH01 egy ESP32 alapú Ethernet, Wi-Fi és Bluetooth hálózati modul, de nincs rajta olyan USB csatlakozó és USB-soros átalakító, mint sok hagyományos ESP32 fejlesztőpanelen. A vezetékes firmware-feltöltéshez ezért külön programozó kapcsolat szükséges. A WT32-ETH01 ETH Adapter Board – USB-C programozó adapter (CH340) ezt a fejlesztés közbeni hiányzó láncszemet adja: a WT32-ETH01 programozási interfészét köti össze a számítógép USB portjával.

Mi ez egy mondatban? A WT32-ETH01 ETH Adapter Board – USB-C programozó adapter (CH340) egy közvetlenül csatlakoztatható USB-UART feltöltőpanel a WT32-ETH01 firmware-ének vezetékes programozásához.

Így használd…

A WT32-ETH01 programozásához az EN, GND, 3V3, TXD, RXD és IO0 vonalak szükségesek. Az ETH Adapter Board ezeket a programozási kapcsolatokat viszi át az USB-C oldali CH340 interfészre, így nem kell minden feltöltéshez külön USB-TTL átalakítót és Dupont vezetékeket összeállítani.

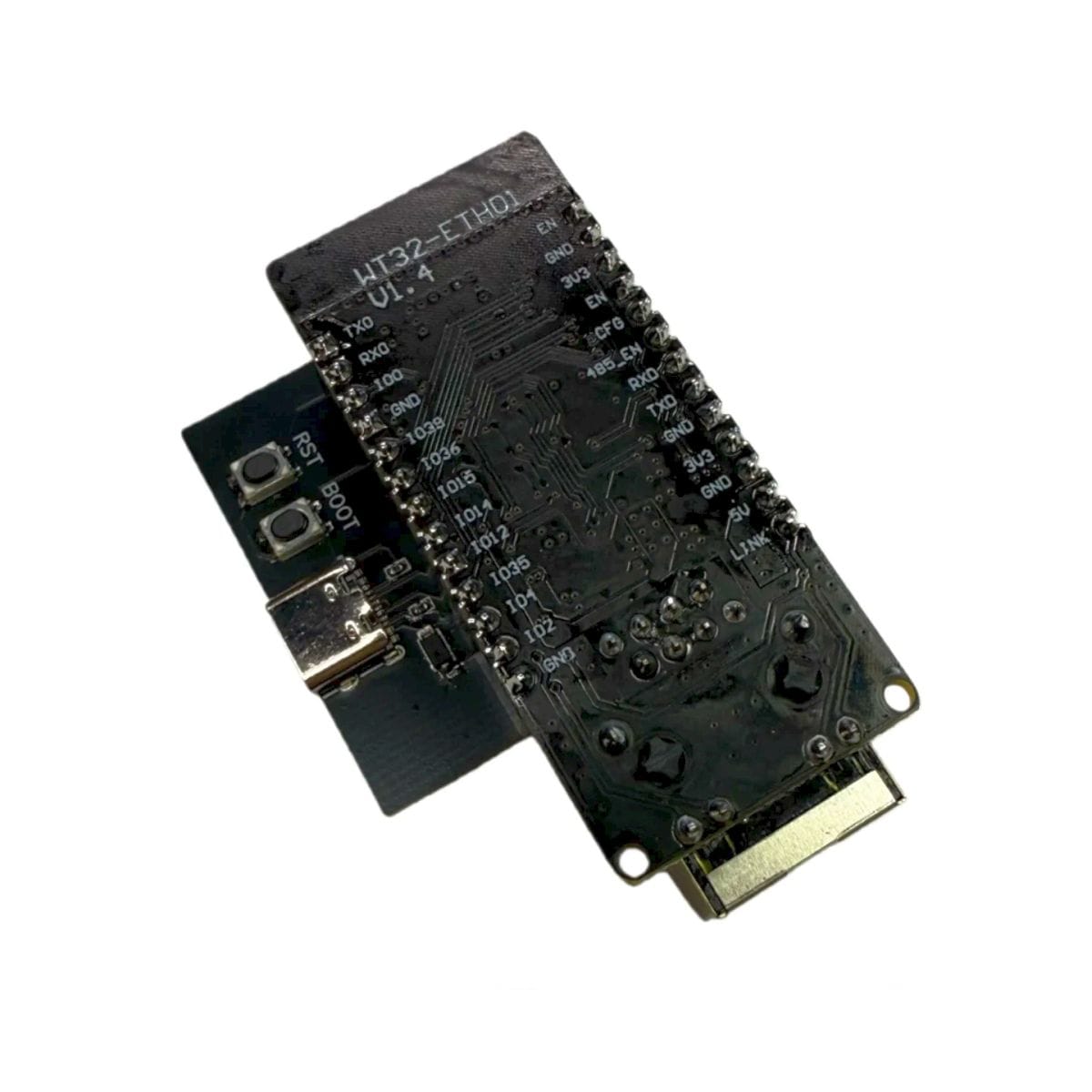

Az adapter és a WT32-ETH01 összeépítésénél a tüskesor helyzete kötött. A tüskék az alkatrészek irányába nézzenek. Ezt még a tüskesor végleges beforrasztása előtt kell kialakítani, mert a fordított mechanikai elrendezés után az adapter nem a tervezett helyzetben csatlakozik. Ha mindkét irány kell, akkor hosszú, átmenő tüskét érdemes használni (3/12, 3/15 vagy 3/21 kialakítást).

A CH340 illesztőhöz az operációs rendszernek megfelelő driver szükséges, ha azt a rendszer nem kezeli automatikusan. És az USB kábeledről se feledkezz el.

Hol jön jól igazán?

Saját firmware első feltöltésekor WT32-ETH01 modulra.
Arduino IDE vagy más soros ESP32 feltöltési folyamat használatakor.
Fejlesztés közbeni ismételt firmware-cserénél.
Olyan modul helyreállításakor, amelyen a hálózati vagy OTA frissítés már nem érhető el.
Több WT32-ETH01 modul műhelyben végzett előprogramozásakor.
Soros programozási és indulási kommunikáció elérésénél a CH340 USB-UART kapcsolaton keresztül.

A WT32-ETH01 PlatformIO alatt külön wt32-eth01 board azonosítóval is támogatott, a modul programozása külső interfészen keresztül történik.

Mire kell figyelni beüzemeléskor?

Mire figyelj?	Mit okoz?
WT32-ETH01 modulhoz használod?	Ez a termékleírás és az adapter bekötése ehhez a célmodulhoz készült.
Jó irányba áll a tüskesor?	A tüskéknek az alkatrészek irányába kell nézniük.
Adatátvitelre alkalmas USB-C kábelt használsz?	Csak töltésre bekötött kábelnél nem jön létre USB adatkapcsolat.
Felismeri a számítógép a CH340 interfészt?	A feltöltőprogramnak használható soros portként kell elérnie az adaptert.
A megfelelő soros port van kiválasztva?	Másik port kiválasztásakor a firmware-feltöltés nem indul el.
Végleges üzemi tápegységként akarod használni?	Az adapter elsődleges feladata a programozás, nem a kész hálózati berendezés tápellátása.

Az ETH Adapter Board USB-C és CH340 kapcsolatának használatát a WT32-ETH01 programozásához külön leírás is dokumentálja.

Ezekre figyelj

A WT32-ETH01 ETH Adapter Board – USB-C programozó adapter (CH340) kiválasztásánál az első adat a célpanel pontos típusa. A WT32-ETH01, WT32-ETH02 és WT32-ETH01-EVO nevek mögött nem minden esetben azonos hardver található. Az ETH01-EVO például eltérő lábkiosztású panel, ezért más változat adata nem használható automatikusan ehhez az adapterhez.

Ha a WT32-ETH01-re a tüskesort még neked kell beforrasztani, a beforrasztás előtt állítsd be a helyes tájolást: a tüskék az alkatrészek irányába nézzenek.

Amikor nem ez lesz a jó megoldás

Ne ezt válaszd, ha

nem WT32-ETH01 programozásához keresel közvetlen adaptert.
univerzális USB-TTL műszer helyett, ha különböző vezérlők TX, RX, GND és tápvonalait szabadon szeretnéd bekötni.
WT32-ETH01-EVO panelhez pusztán a hasonló terméknév miatt, mert annak lábkiosztása eltér az eredeti WT32-ETH01 kialakításától.
Ne kezeld az adaptert a kész Ethernet rendszer végleges tápegységeként. A panel feladata a firmware-feltöltési kapcsolat kialakítása.

Egy részlet, amin sok múlhat

A programozóadaptereknél könnyű rögtön a driverre vagy a feltöltőprogramra gyanakodni, miközben ennél a panelnél már a forrasztáskor eldől a mechanikai illeszkedés. A tüskesort még forrasztás előtt illeszd szárazon a tervezett helyzetbe: a tüskék az alkatrészek felé néznek.

A másik egyszerű buktató az USB-C kábel. A firmware-feltöltéshez adatátvitelre kialakított kábel kell!

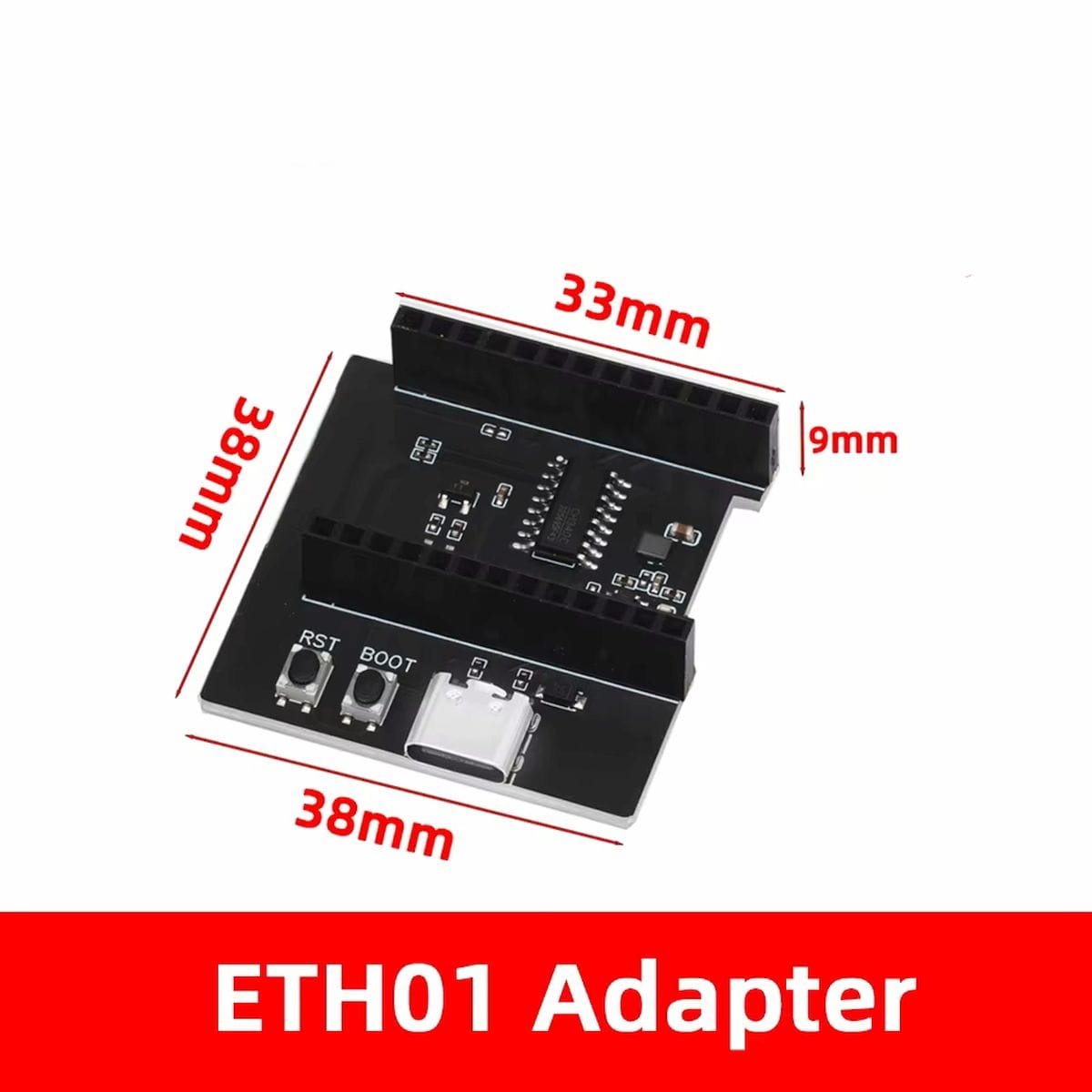

Műszaki jellemzők

Jellemző	Érték
Terméktípus:	WT32-ETH01 programozó/feltöltő adapter
Megnevezés:	ETH Adapter Board
Célmodul:	WT32-ETH01
Funkció:	Vezetékes firmware-feltöltés USB kapcsolatról
PC oldali csatlakozó:	USB-C
USB-soros illesztő:	CH340
Programozási kapcsolat:	USB – UART
Céloldali programozási jelek:	EN, GND, 3V3, TXD, RXD, IO0
Tüskesor tájolása:	A tüskék az alkatrészek irányába néznek

Dokumentáció

Csomag

1 db WT32-ETH01 ETH Adapter Board – USB-C programozó adapter (CH340)

További információk

Tömeg	0,075 kg
Méretek	9 × 7 × 2 cm
Cikkszám	T66578
Protokoll	Egyedi, Soros(TxRx)

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„WT32-ETH01 ETH Adapter Board – USB-C programozó adapter (CH340)” értékelése elsőként

Gyakran ismételt kérdések a WT32-ETH01 ETH Adapter Board - USB-C programozó adapter (CH340) termékről

Mire való a WT32-ETH01 ETH Adapter Board?

A WT32-ETH01 ETH Adapter Board a WT32-ETH01 vezetékes firmware-feltöltéséhez használható USB-C programozó adapter. A programozási kapcsolatot CH340 USB-soros interfészen keresztül biztosítja.

Miért kell külön programozó adapter a WT32-ETH01 modulhoz?

A WT32-ETH01 nem tartalmaz saját USB programozó csatlakozást és beépített USB-soros illesztőt. A firmware vezetékes feltöltéséhez ezért külső programozási kapcsolat szükséges.

Milyen USB csatlakozó van a WT32-ETH01 programozó adapteren?

Az ETH Adapter Board számítógép oldali csatlakozója USB-C. A csatlakoztatáshoz adatátvitelre alkalmas USB-C kábel szükséges.

Tartozik USB-C kábel a WT32-ETH01 ETH Adapter Board mellé?

Nem. Az USB kábel nem része a csomagnak, ezért azt külön kell biztosítani.

Milyen irányban kell állnia a tüskesornak az adapter használatához?

A tüskesor tüskéinek az alkatrészek irányába kell nézniük, a termékfotón látható elrendezésben. A tájolást a végleges beforrasztás előtt kell kialakítani.

Milyen USB-soros chipet használ az ETH Adapter Board?

Az adapter CH340 USB-soros illesztőt használ.

Mely WT32-ETH01 jelek vesznek részt a programozásban?

A WT32-ETH01 programozási interfészén EN, GND, 3V3, TXD, RXD és IO0 jelek találhatók. Az adapter ezekhez a programozási kapcsolatokhoz illeszkedik.

Kell CH340 driver a programozó adapter használatához?

A számítógépnek fel kell ismernie a CH340 USB-soros interfészt. Ha az operációs rendszer nem biztosít hozzá automatikusan meghajtót, CH340 driver szükséges.

Használható a WT32-ETH01 ETH Adapter Board Arduino IDE feltöltéshez?

Az adapter USB-soros programozási kapcsolatot biztosít a WT32-ETH01 számára. A WT32-ETH01 ESP32 firmware-e soros feltöltést használó fejlesztői környezetből programozható.

Használható ez az adapter univerzális USB-TTL átalakítóként?

A termék elsődleges feladata a WT32-ETH01 közvetlen programozási illesztése. Ha többféle vezérlőhöz szabadon beköthető TX, RX és GND csatlakozás kell, általános USB-TTL adapter célszerűbb.

Használható az adapter a kész WT32-ETH01 rendszer állandó tápellátására?

Az ETH Adapter Board elsődleges feladata a programozási kapcsolat kialakítása. A kész Ethernet rendszer üzemi tápellátását külön, a WT32-ETH01 és a teljes rendszer terheléséhez méretezett tápról kell kialakítani.

Használható ugyanez az adapter WT32-ETH01-EVO panelhez is?

Ehhez a termékhez a biztos kompatibilitás a WT32-ETH01. A WT32-ETH01-EVO eltérő lábkiosztású változat, ezért ehhez a leíráshoz nem kezelhető azonos programozási célpanelként.
