ULN2003 teljesítmény-vezérlő modul

Leírás

A ULN2003 teljesítmény-vezérlő modul akkor kerül elő a műhelyben, amikor a mikrokontroller kimenete már nem elég egy motor, relé, mágnesszelep vagy más kisebb terhelés közvetlen meghajtásához. Az Arduino, ESP vagy Raspberry Pi GPIO-láb jelet ad, de a tekercsáramot, a kapcsolási terhelést és az induktív visszarúgást nem jó ötlet közvetlenül a vezérlőpanelre bízni.

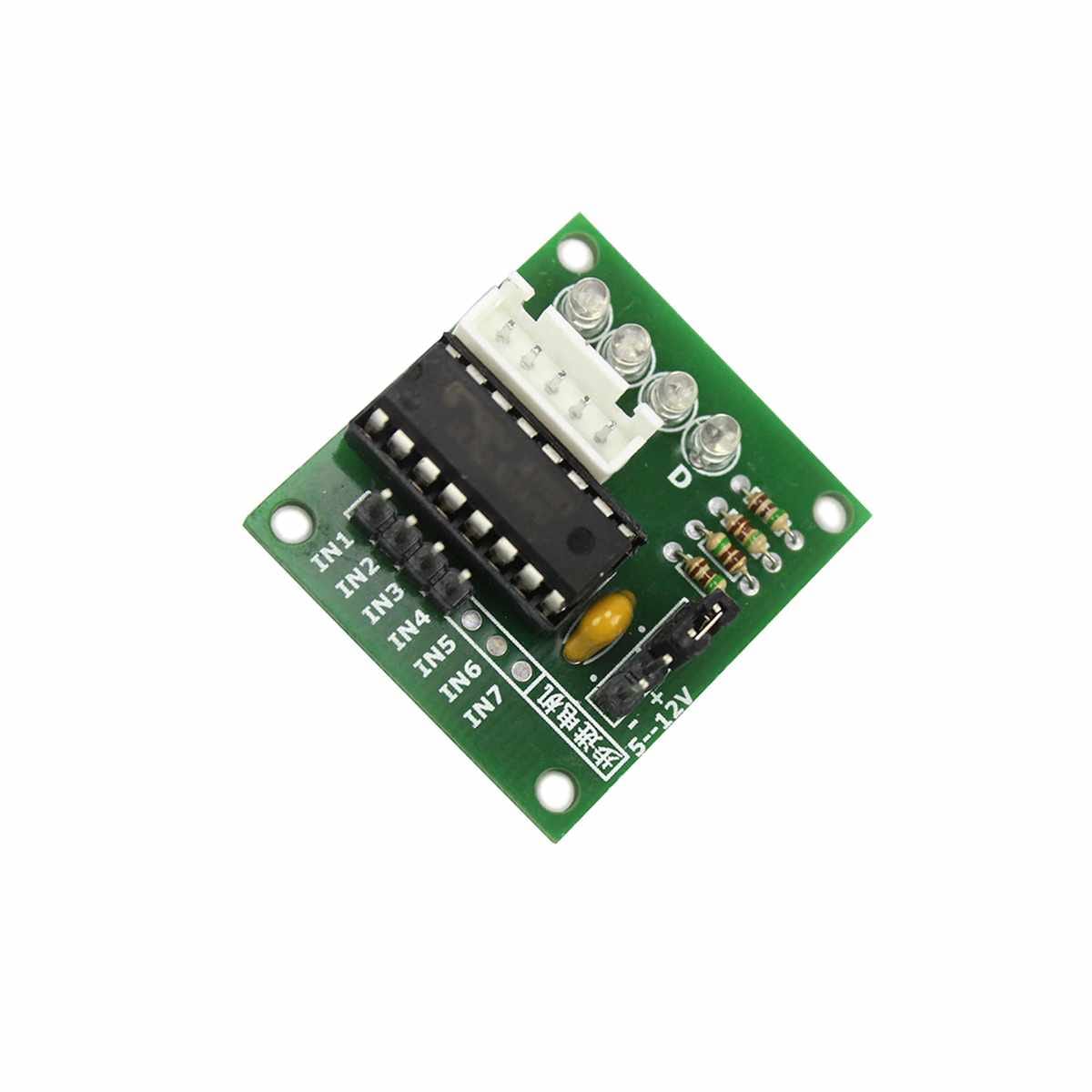

Ez a panel a vezérlő és a terhelés közé kerül. A bemeneteken IN1-IN4 digitális jeleket fogad, a kimeneti oldalon pedig a terhelést kapcsolja. 28BYJ-48 léptetőmotorral ez a klasszikus kis robotikai és oktatási páros, de a gondolkodás nem csak léptetőmotoros: a ULN2003 teljesítmény-vezérlő modul low-side kapcsolóként reléhez, kisebb szolenoidhoz vagy más hasonló terheléshez is használható, ha az áram és a tápfeszültség a határokon belül marad.

A döntő paraméter nem az, hogy “rá lehet-e kötni”, hanem az, hogy mekkora áramot igényel a terhelés, milyen tápot kap, és közös földön van-e a vezérlővel. A panel nem váltja ki a A4988, DRV8825 vagy L298N jellegű motorvezérlőt, ha nagyobb nyomaték, mikrolépés, kétirányú DC motorvezérlés vagy bipoláris léptetőmotor meghajtása a cél.

A ULN2003 teljesítmény-vezérlő modul kis teljesítményű, mikrokontrollerrel vezérelt kapcsolási feladatokra való. Tipikus helye egy Arduino vagy más fejlesztőpanel mellett van, ahol a programból érkező digitális jeleknek már valós terhelést kell kapcsolniuk.

Ez különösen 28BYJ-48 léptetőmotoros feladatoknál kényelmes, mert a panelen a léptetőmotorhoz illeszkedő csatlakozó és a fázisokat mutató LED visszajelzés is segíti a hibakeresést. Ha a motor csak rezeg, nem indul, vagy rossz irányba lép, a LED-ekből gyorsan látható, hogy a vezérlőprogram küld-e léptetési mintát.

Mi ez egy mondatban?

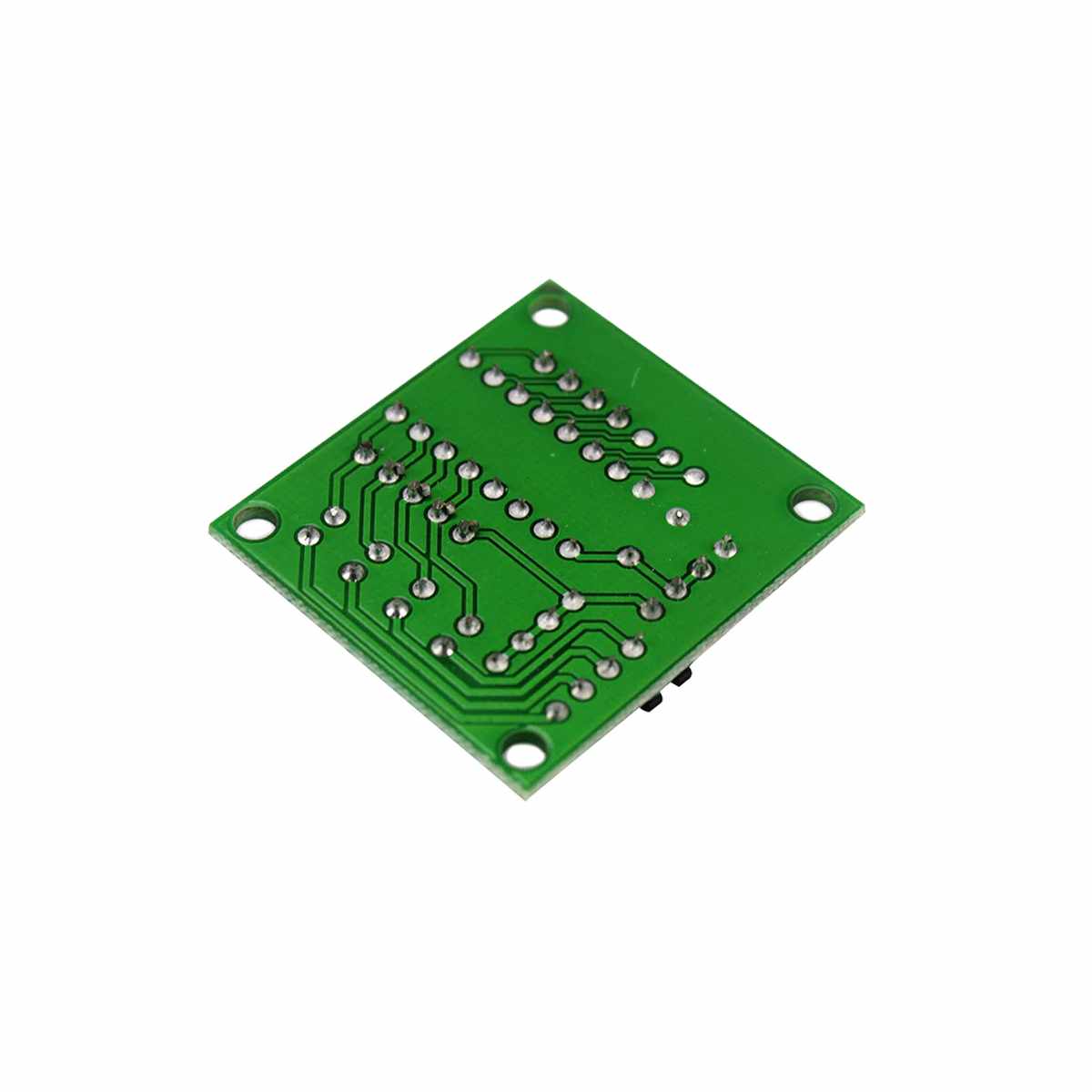

A ULN2003 teljesítmény-vezérlő modul egy ULN2003 Darlington meghajtóchipre épülő low-side kapcsolópanel, amely mikrokontrolleres jelekből terhelést kapcsoló kimeneteket készít.

Működés és beépítés

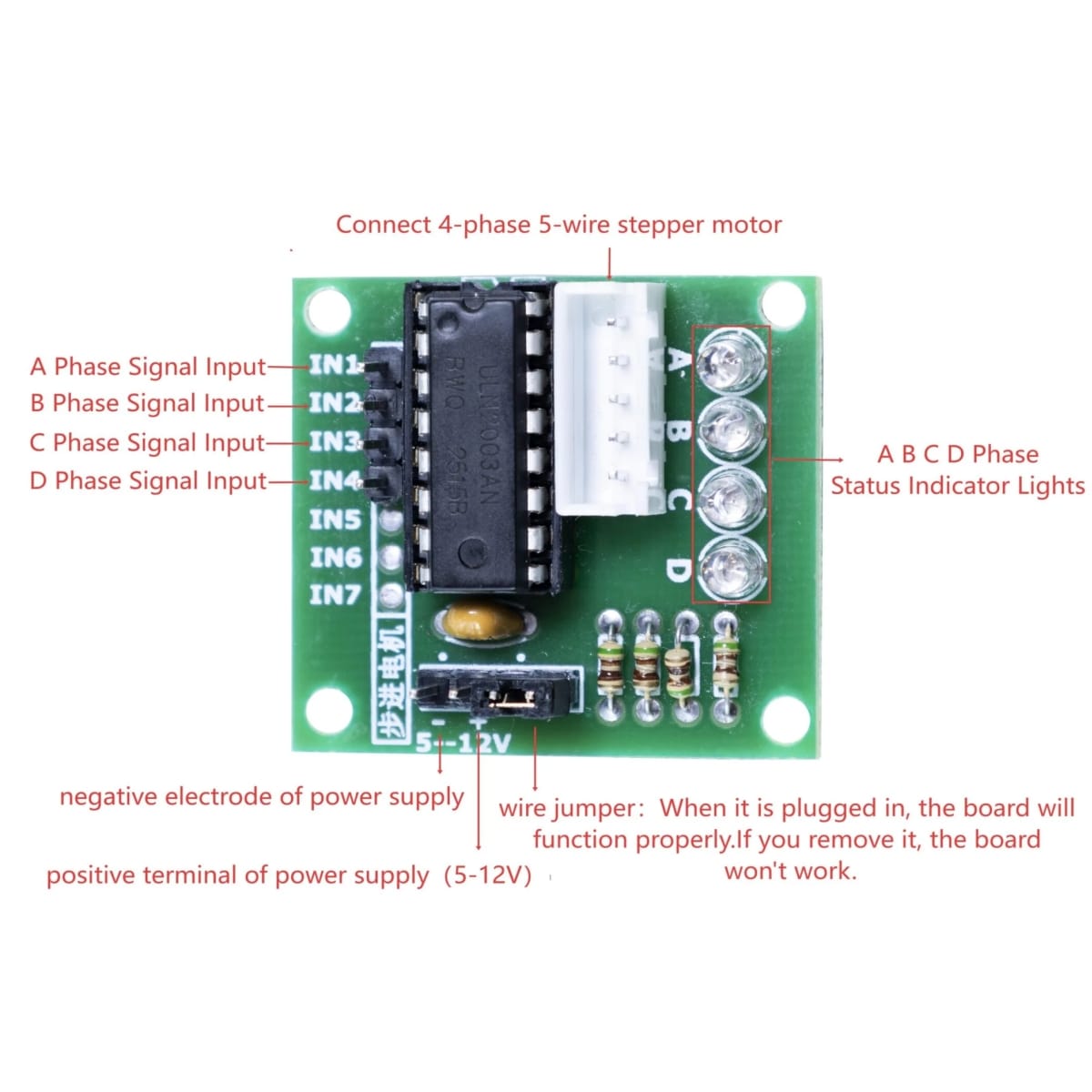

A mikrokontroller digitális kimenetei az IN1-IN4 bemenetekre kerülnek. A panel ezek alapján kapcsolja a kimeneti oldali terhelést. Léptetőmotor esetén a program a fázisokat megfelelő sorrendben kapcsolgatja, a motor pedig lépésenként fordul.

Bekötésnél a közös GND a leggyakoribb elrontási pont. A vezérlőpanel és a motor vagy terhelés tápja lehet külön forrásból, de a referenciaföldet össze kell kötni, különben a bemeneti jelek nem ugyanahhoz a szinthez képest értelmeződnek.

Felhasználási példák

• 28BYJ-48 léptetőmotor vezérlése Arduino alapú tanulóprojekthez.
• Mutatós kijelző, skála vagy egyszerű mechanikus indikátor mozgatása.
• Kis zár, retesz vagy adagoló mechanika prototípusának meghajtása.
• Relémodul nélküli relétekercs kapcsolása megfelelő táp és áramhatár mellett.
• Mágnesszelep vagy szolenoid kísérleti kapcsolása kis teljesítményű feladatban.
• Oktatási demonstráció léptetési sorrend, GPIO vezérlés és induktív terhelés témához.
• Egyszerű forgatóplatform vagy könnyű robotikai mechanika mozgatása.

Tipikus felhasználás:

• 28BYJ-48 léptetőmotor vezérlés (a klasszikus páros)
• relék kapcsolása (pl. egy külső áramkör be/ki)
• mágnesszelepek / szolenoidok mozgatása
• kisebb DC motorok, izzók/LED-sorok, egyéb terhelések meghajtása
• mutatók, kijelzők, mini mechanikák mozgatása

Hogyan működik?

• egyszerű zár / retesz / szelep prototípusok
• oktatási demonstráció: léptetés, irányváltás, sebesség

Kompatibilitás és beüzemelés

A ULN2003 teljesítmény-vezérlő modul elsősorban 5 V-os mikrokontrolleres környezetben kényelmes. Arduino UNO, Nano és hasonló 5 V logikájú vezérlőknél a bemeneti jelszint általában egyértelmű. ESP8266, ESP32 vagy Raspberry Pi esetén a 3,3 V-os GPIO miatt a jelszintet, a vezeték hosszát és a zajos tápellátást külön ellenőrizni kell.

28BYJ-48 motorhoz a motor csatlakozója adja a legegyszerűbb útvonalat. Más terhelésnél már kézzel kell végiggondolni a tápot, a közös földet, a kimeneti terhelést és a hőterhelést.

Döntés előtt ellenőrizendő adatok

• A motor vagy terhelés névleges feszültsége illeszkedik-e a tápellátáshoz?
• A terhelés árama nem lépi-e túl a panel és az IC gyakorlati határát?
• Léptetőmotornál unipoláris 28BYJ-48 jellegű motorod van, vagy bipoláris motorod?
• Elég-e az egyszerű teljes vagy fél lépéses vezérlés, vagy mikrolépés kell?
• A vezérlőd 5 V vagy 3,3 V logikájú?
• Van-e stabil külön táp a motor vagy relé számára?
• A projekt elviseli-e a Darlington meghajtó feszültségesését és melegedését?

Használati korlátok – mikor ne ezt válaszd

• Ne ezt válaszd bipoláris NEMA léptetőmotorhoz, mert ahhoz áramvezérelt léptetőmotor-driver kell.
• Ne ezt válaszd mikrolépéses, halk és finom motorvezérléshez, mert a panel egyszerű tekercskapcsolásra való.
• Ne ezt válaszd nagyáramú DC motor irányváltásához, mert a panel nem H-hidas motorvezérlő.
• Ne ezt válaszd nagy nyomatékú hajtáshoz, CNC tengelyhez vagy 3D nyomtató tengelyvezérléshez.
• Ne ezt válaszd akkor, ha a terhelés pontos árama és tápfeszültsége nincs tisztázva.
• Ne kösd a motort közvetlenül a mikrokontroller 5 V ágára csak azért, mert elsőre megmozdul.

Műhelymegfigyelés

A 28BYJ-48 és ULN2003 teljesítmény-vezérlő modul párosnál a legtöbb hibakeresés nem az IC-nél kezdődik, hanem a tápnál és a sorrendnél. Ha a motor rezeg, de nem forog, először az IN1-IN4 sorrendet, a léptetési módot és a közös GND-t érdemes nézni. Ha a motor elindul, de terhelve kihagy, akkor már a táp stabilitása és a mechanikai túlterhelés kerül elő.

Műszaki jellemzők

Dokumentáció

• ULN2003A termékoldal és adatlap Texas Instruments
• Stepper könyvtár Arduino Documentation
• AccelStepper könyvtár AirSpayce

Csomag

• 1 db ULN2003 teljesítmény-vezérlő modul
